  1. Ústav přístrojové a řídící techniky FS ČVUT P Í S K O V Á N Í

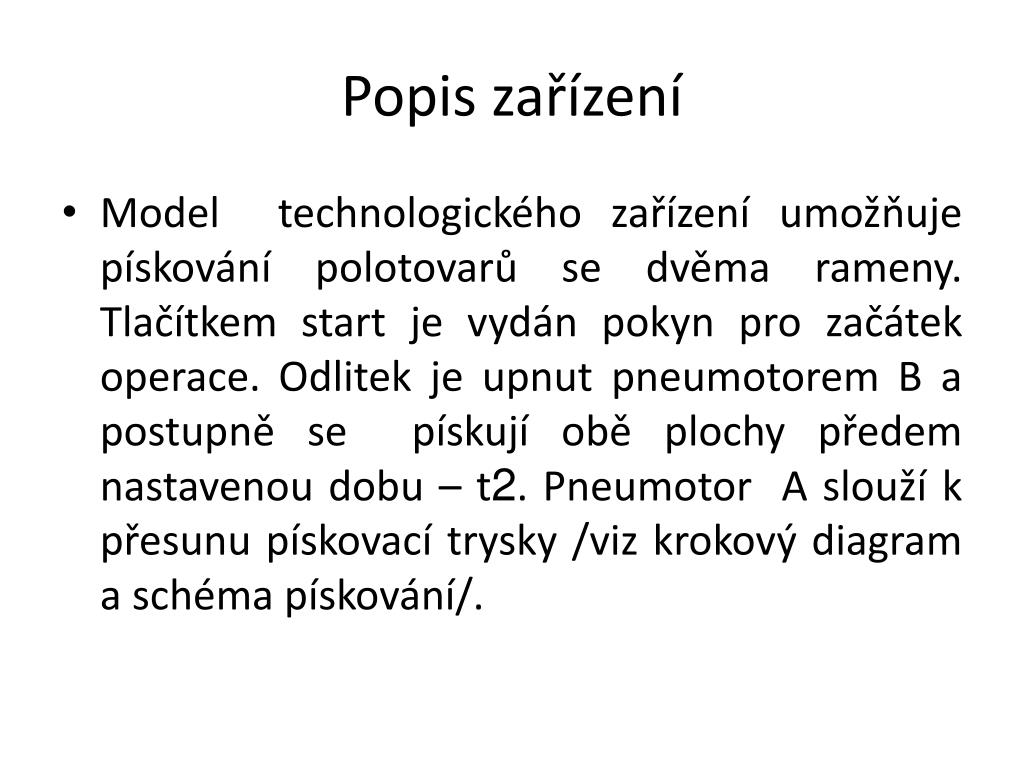

  2. Popis zařízení • Model technologického zařízení umožňuje pískování polotovarů se dvěma rameny. Tlačítkem start je vydán pokyn pro začátek operace. Odlitek je upnut pneumotorem B a postupně se pískují obě plochy předem nastavenou dobu – t2. Pneumotor A slouží k přesunu pískovací trysky /viz krokový diagram a schéma pískování/.

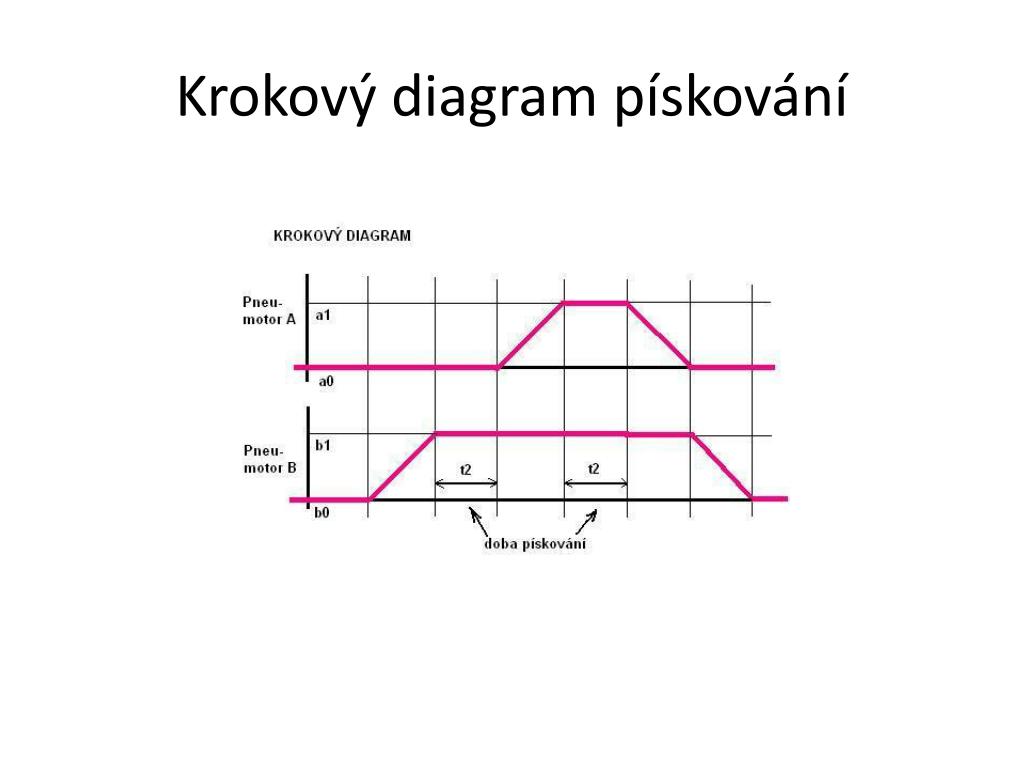

  3. Krokový diagram pískování

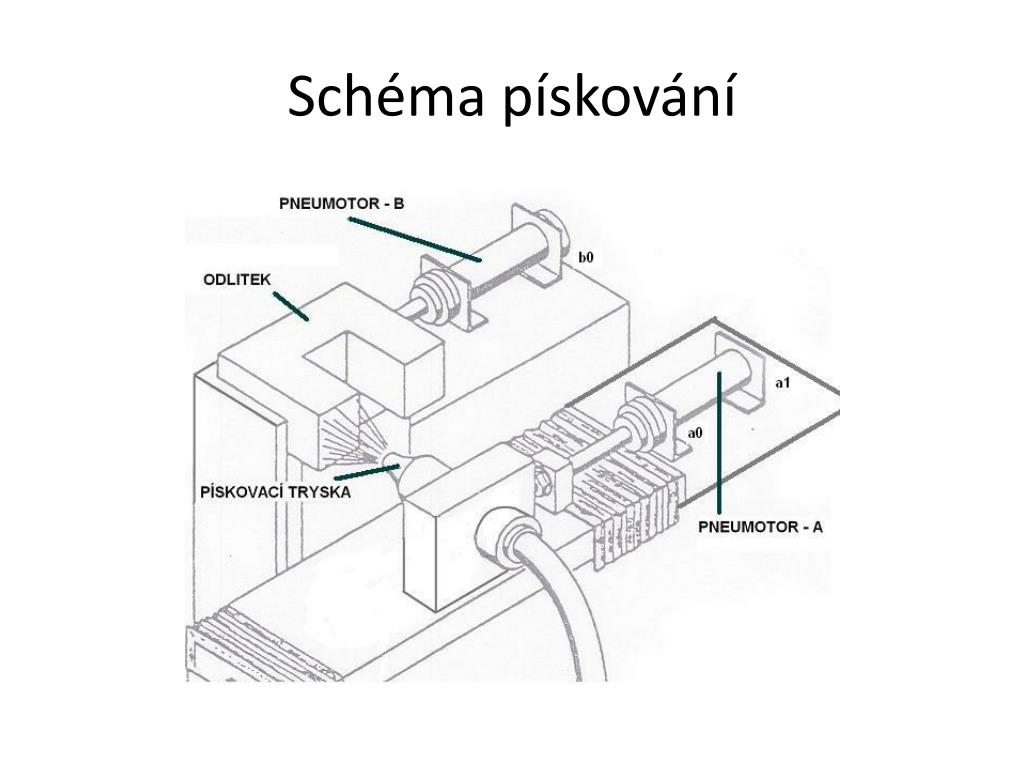

  4. Schéma pískování

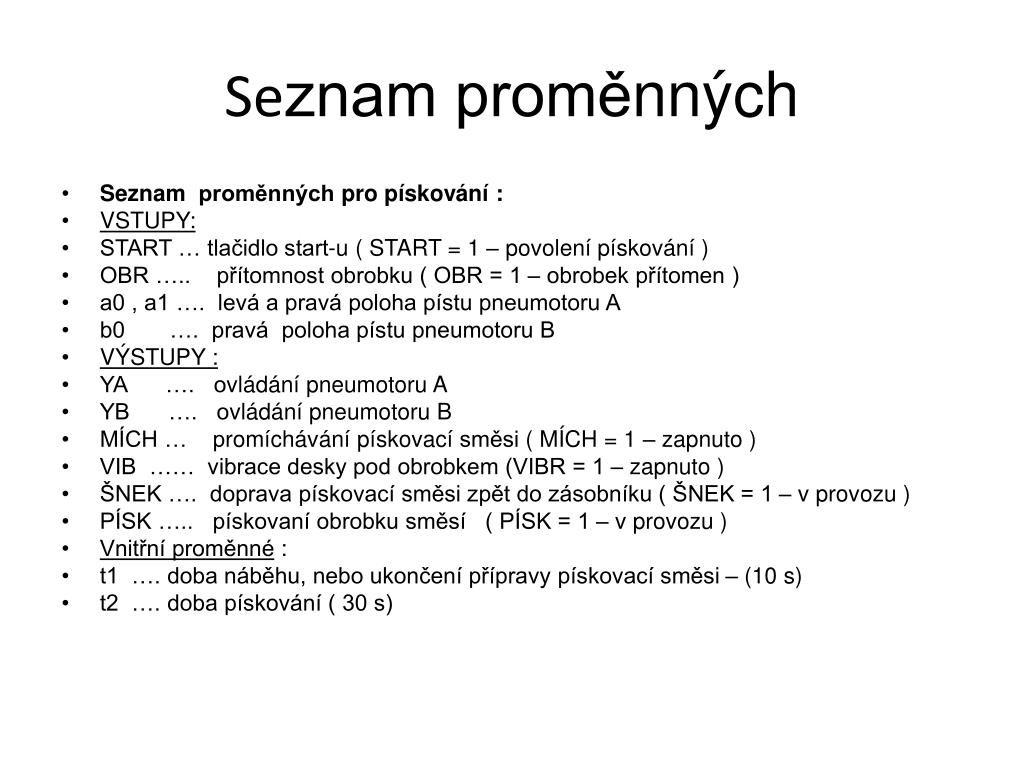

  5. Seznam proměnných • Seznam proměnných pro pískování : • VSTUPY: • START … tlačidlo start-u ( START = 1 – povolení pískování ) • OBR ….. přítomnost obrobku ( OBR = 1 – obrobek přítomen ) • a0 , a1 …. levá a pravá poloha pístu pneumotoru A • b0 …. pravá poloha pístu pneumotoru B • VÝSTUPY : • YA …. ovládání pneumotoru A • YB …. ovládání pneumotoru B • MÍCH … promíchávání pískovací směsi ( MÍCH = 1 – zapnuto ) • VIB …… vibrace desky pod obrobkem (VIBR = 1 – zapnuto ) • ŠNEK …. doprava pískovací směsi zpět do zásobníku ( ŠNEK = 1 – v provozu ) • PÍSK ….. pískovaní obrobku směsí ( PÍSK = 1 – v provozu ) • Vnitřní proměnné : • t1 …. doba náběhu, nebo ukončení přípravy pískovací směsi – (10 s) • t2 …. doba pískování ( 30 s)

  6. Technologický proces

  7. Násypka a šnekový dopravník

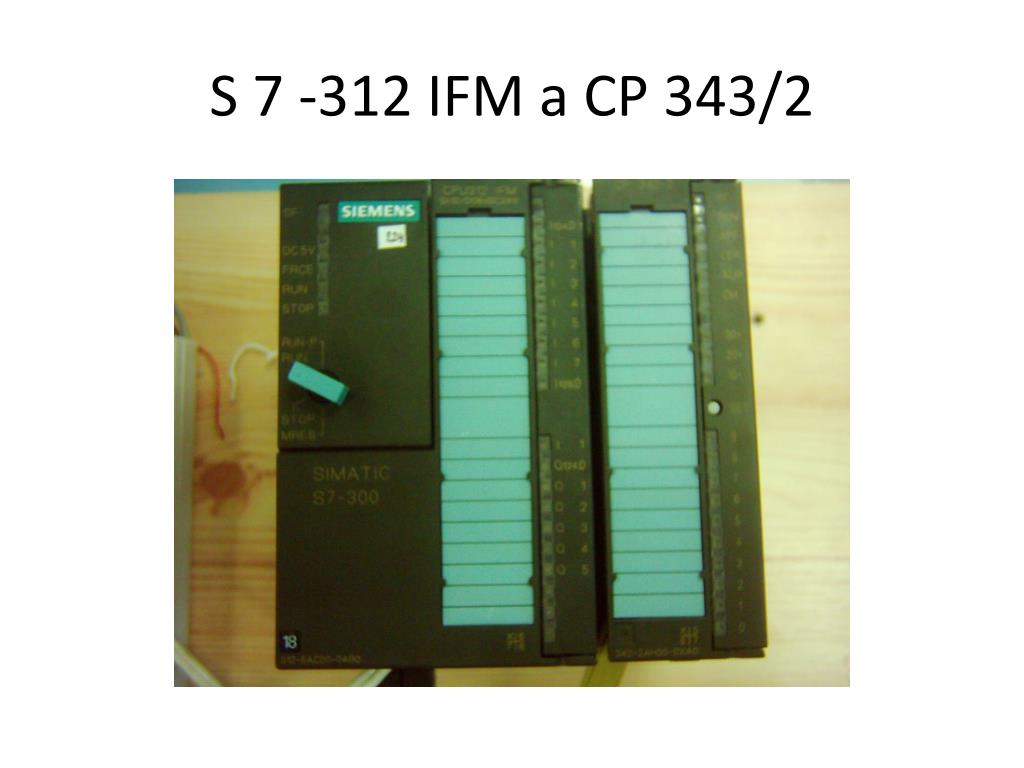

  8. S 7 -312 IFM a CP 343/2

  9. Siemens LOGO! a Pneu Alfa 2

  10. Prostor pískování

  11. As-i aktivní modul snímačů

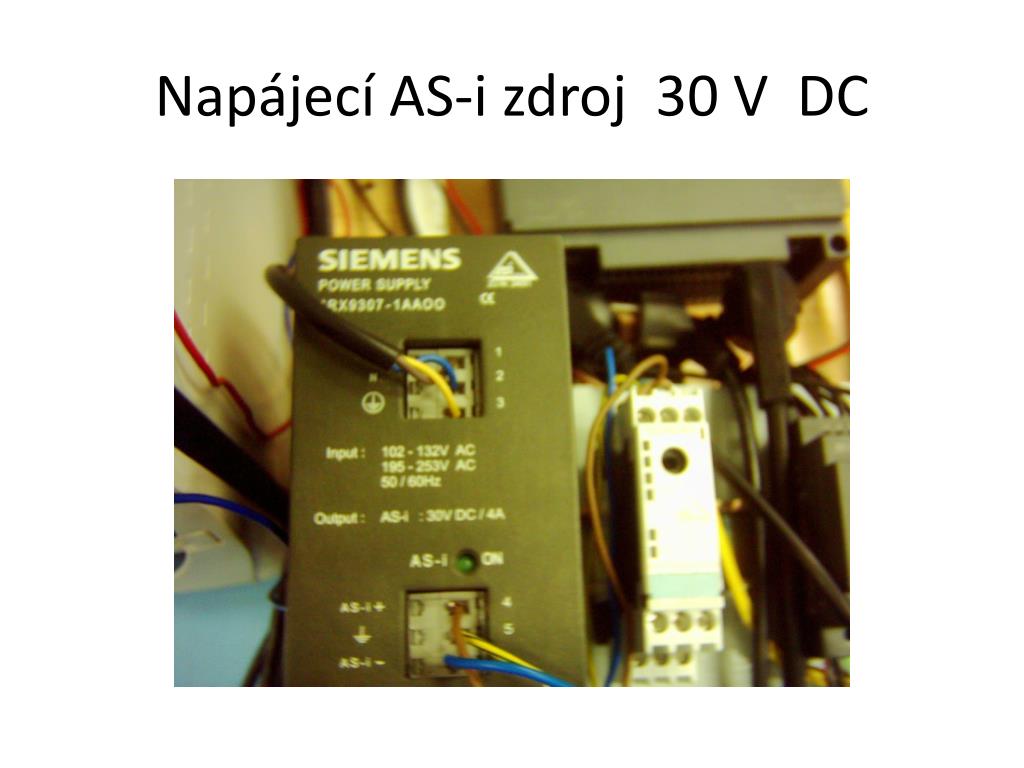

  12. Napájecí AS-i zdroj 30 V DC
