  1. REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA. “ANTONIO JOSE DE SUCRE”. DEPARTAMENTO DE INGENIERÍA ELECTRÓNICA. SECCIÓN DE COMUNICACIONES. CÁTEDRA DE TRANSMISIÓN DE DATOS. Modems e Interfaces Parte I PROF. HENRY ROMERO • INTEGRANTES: • JULIANA ÁLVAREZ C.I. 20.017.008 • SAMUEL GONZÁLEZ C.I. 19.475.049

  2. Sumario

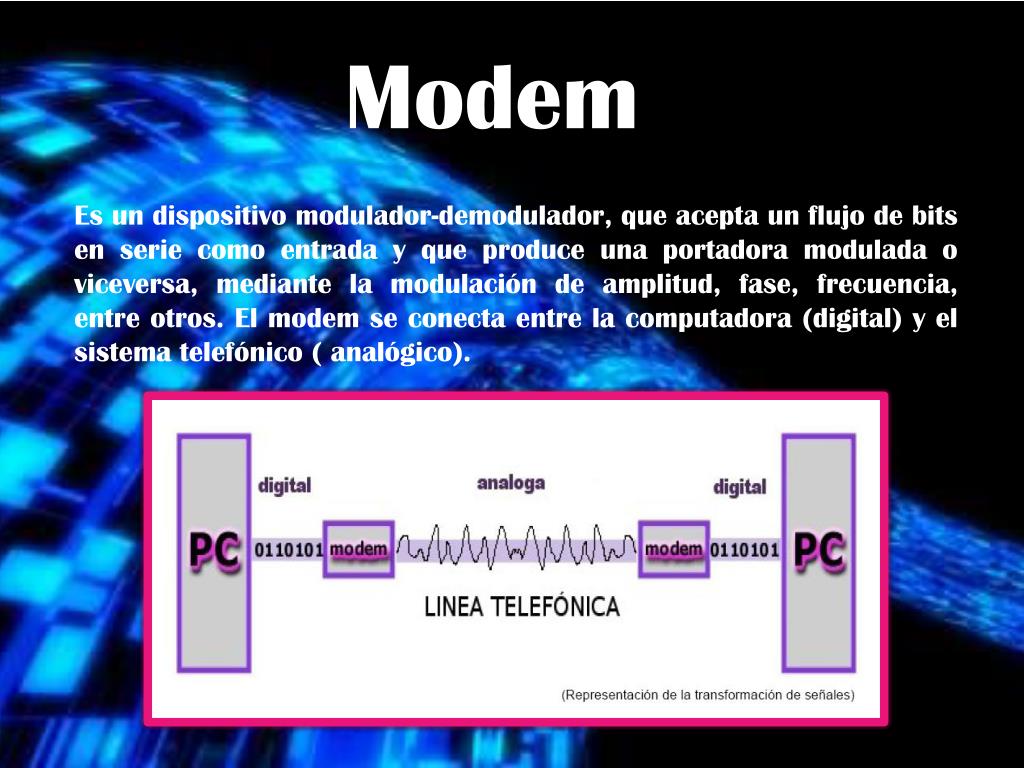

  3. Modem Es un dispositivo modulador-demodulador, que acepta un flujo de bits en serie como entrada y que produce una portadora modulada o viceversa, mediante la modulación de amplitud, fase, frecuencia, entre otros. El modem se conecta entre la computadora (digital) y el sistema telefónico ( analógico).

  4. Principales funciones de los Modems Corregir defectos de las líneas mediante circuitos compensadores

  5. Partes constitutivas.

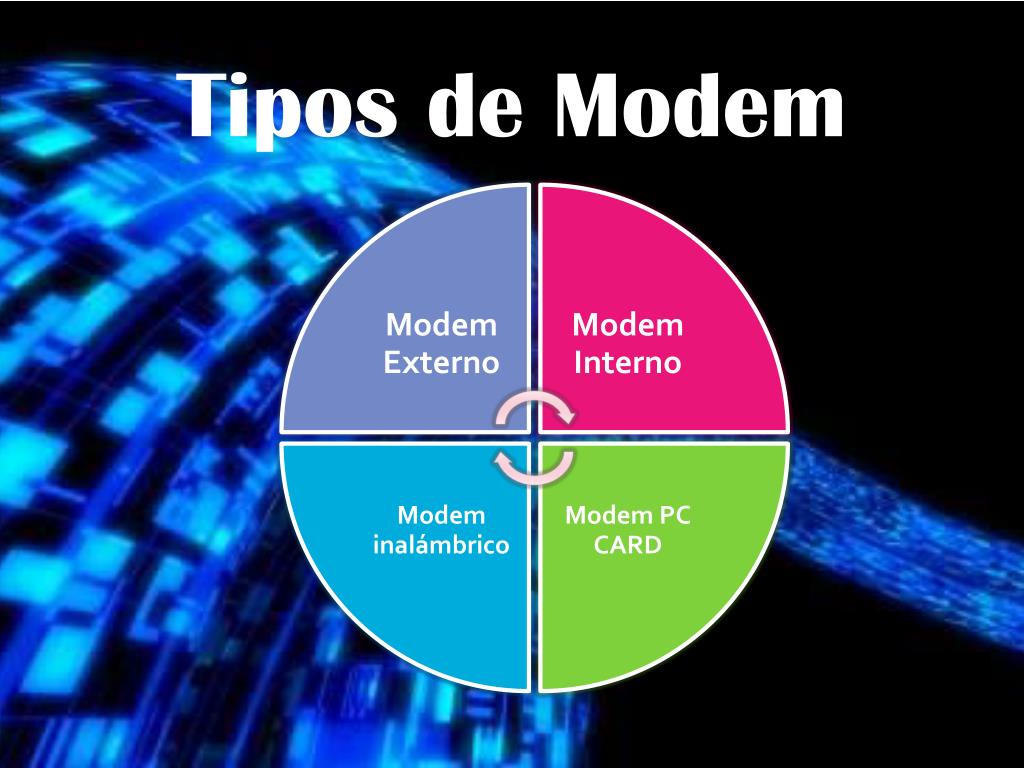

  6. Tipos de Modem

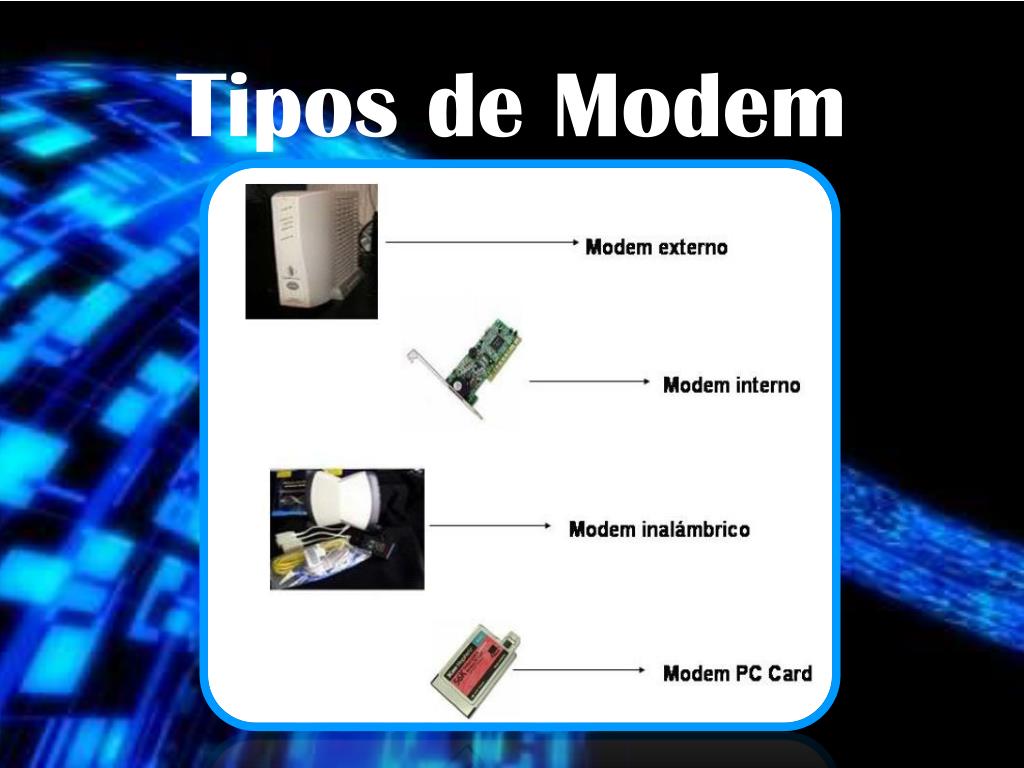

  7. Tipos de Modem

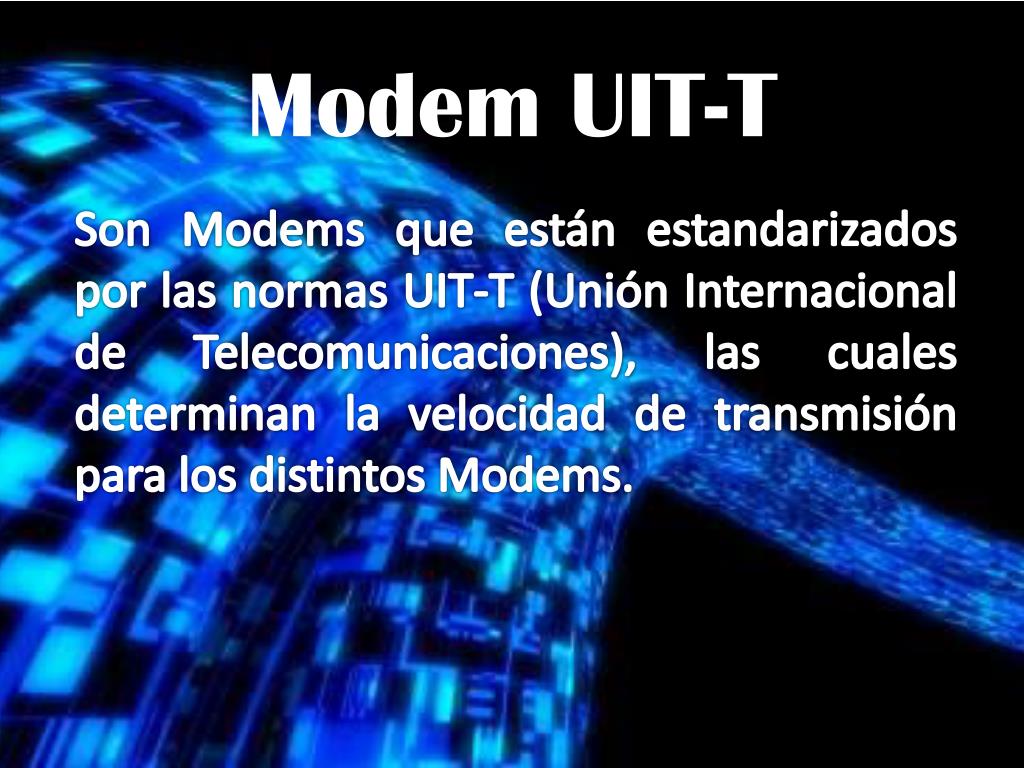

  8. Modem UIT-T Son Modems que están estandarizados por las normas UIT-T (Unión Internacional de Telecomunicaciones), las cuales determinan la velocidad de transmisión para los distintos Modems.

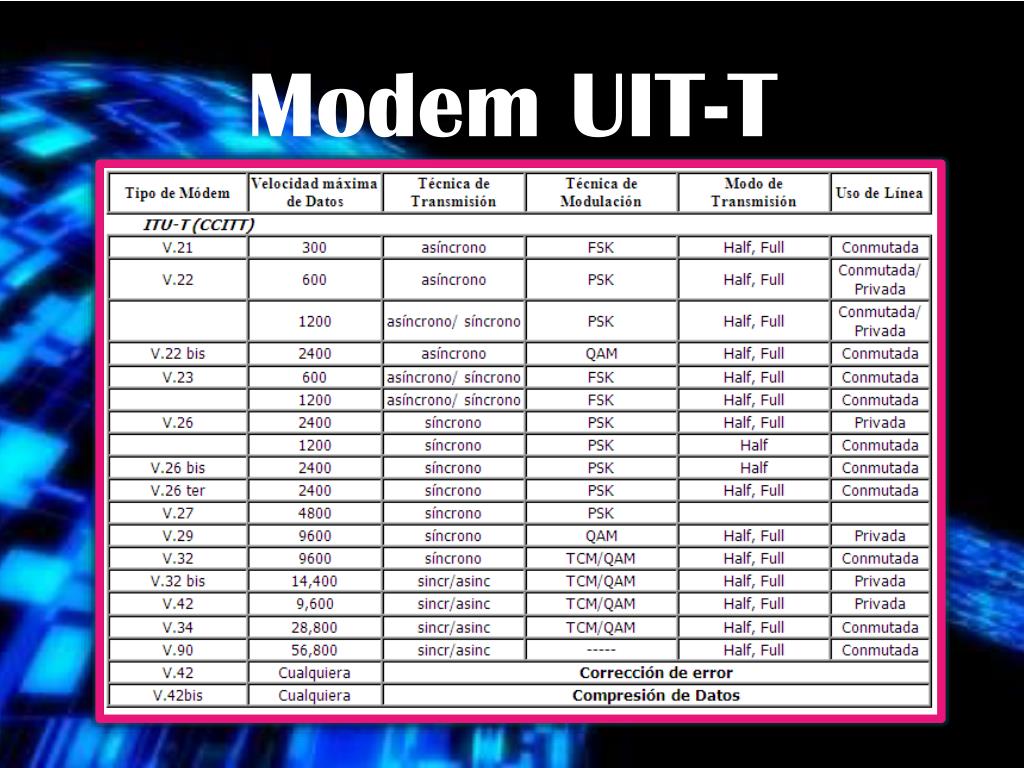

  9. ITU-T (CCITT) Modem UIT-T

  10. Módem UIT-T Compatibles con las Series BELL

  11. ITU-T (CCITT)

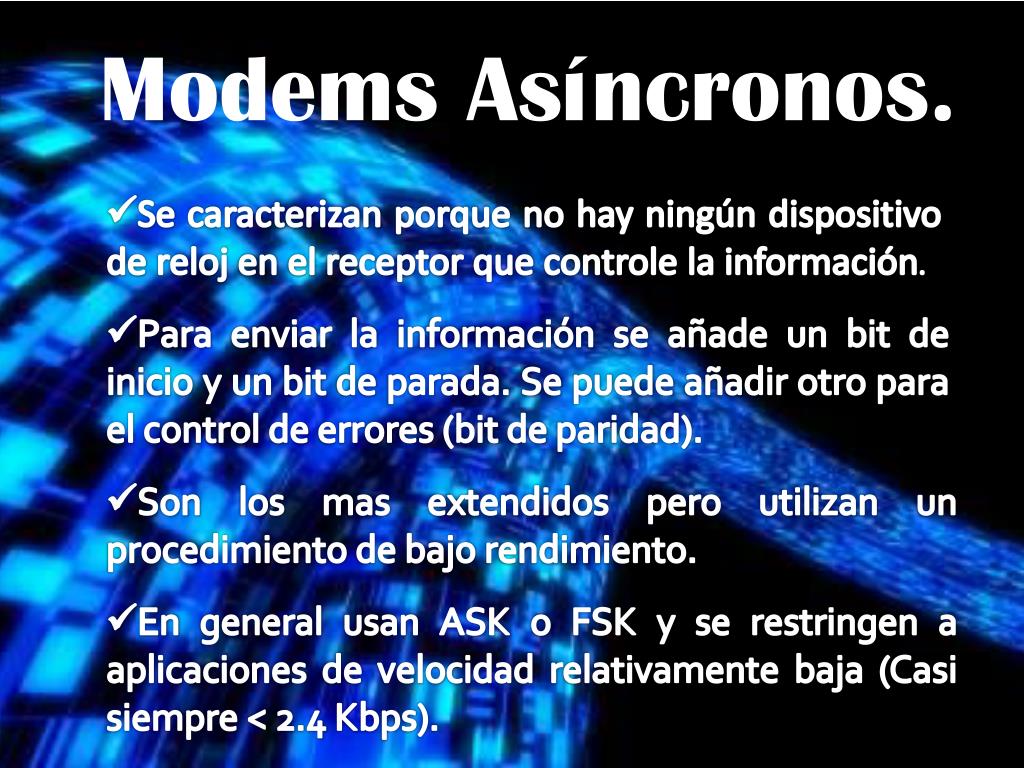

  12. Modems Asíncronos. • Se caracterizan porque no hay ningún dispositivo de reloj en el receptor que controle la información. • Para enviar la información se añade un bit de inicio y un bit de parada. Se puede añadir otro para el control de errores (bit de paridad). • Son los mas extendidos pero utilizan un procedimiento de bajo rendimiento. • En general usan ASK o FSK y se restringen a aplicaciones de velocidad relativamente baja (Casi siempre < 2.4 Kbps).

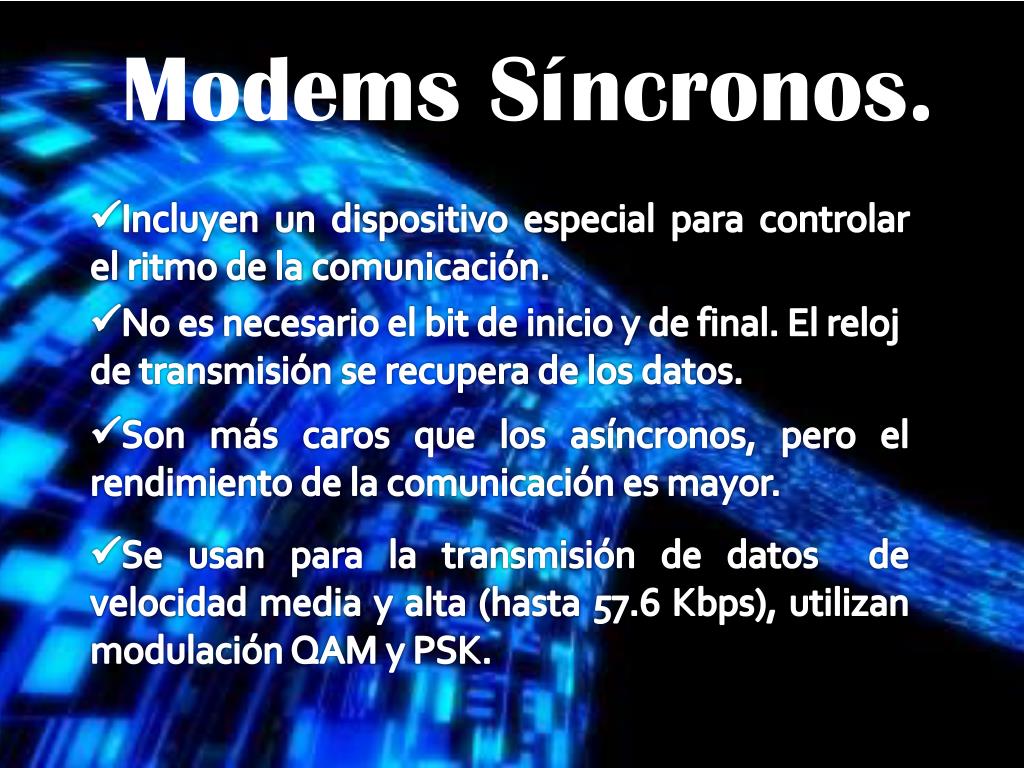

  13. Modems Síncronos. • Incluyen un dispositivo especial para controlar el ritmo de la comunicación. • No es necesario el bit de inicio y de final. El reloj de transmisión se recupera de los datos. • Son más caros que los asíncronos, pero el rendimiento de la comunicación es mayor. • Se usan para la transmisión de datos de velocidad media y alta (hasta 57.6 Kbps), utilizan modulación QAM y PSK.

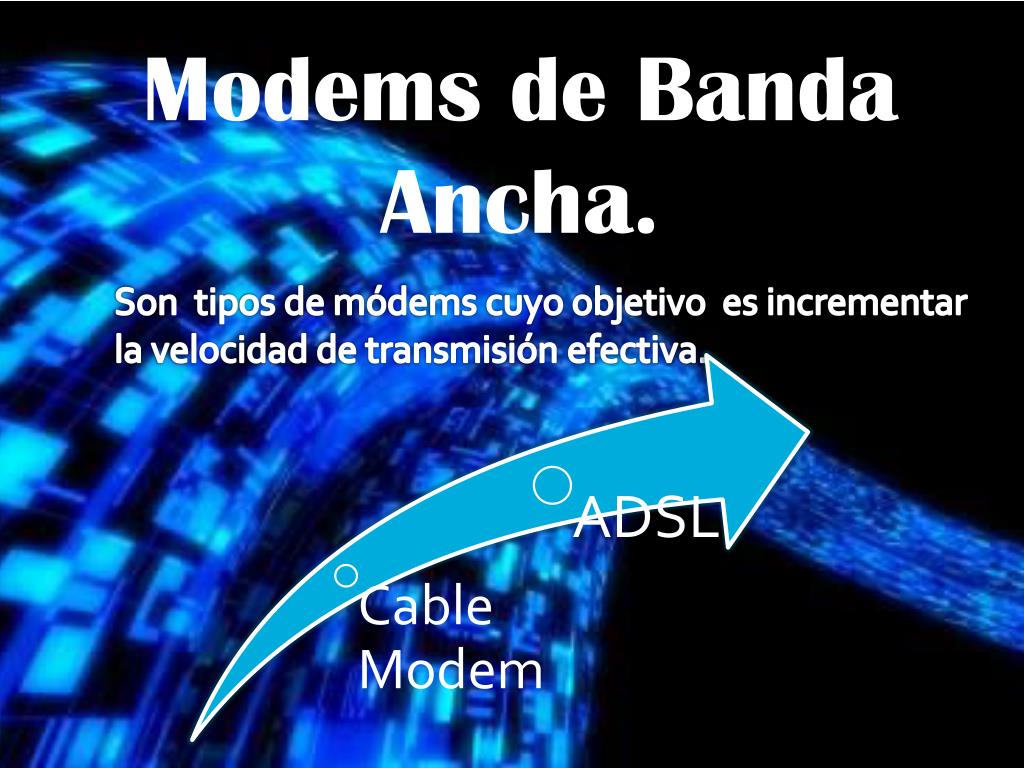

  14. Modems de Banda Ancha. Son tipos de módems cuyo objetivo es incrementar la velocidad de transmisión efectiva.

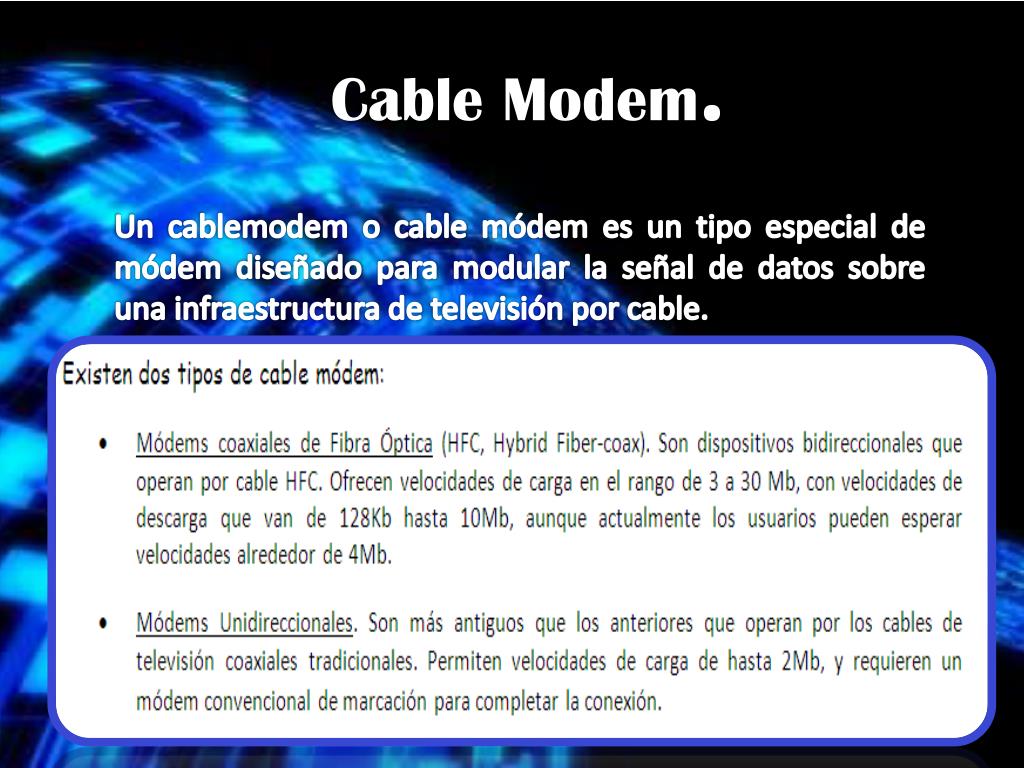

  15. Cable Modem. Un cablemodem o cable módem es un tipo especial de módem diseñado para modular la señal de datos sobre una infraestructura de televisión por cable.

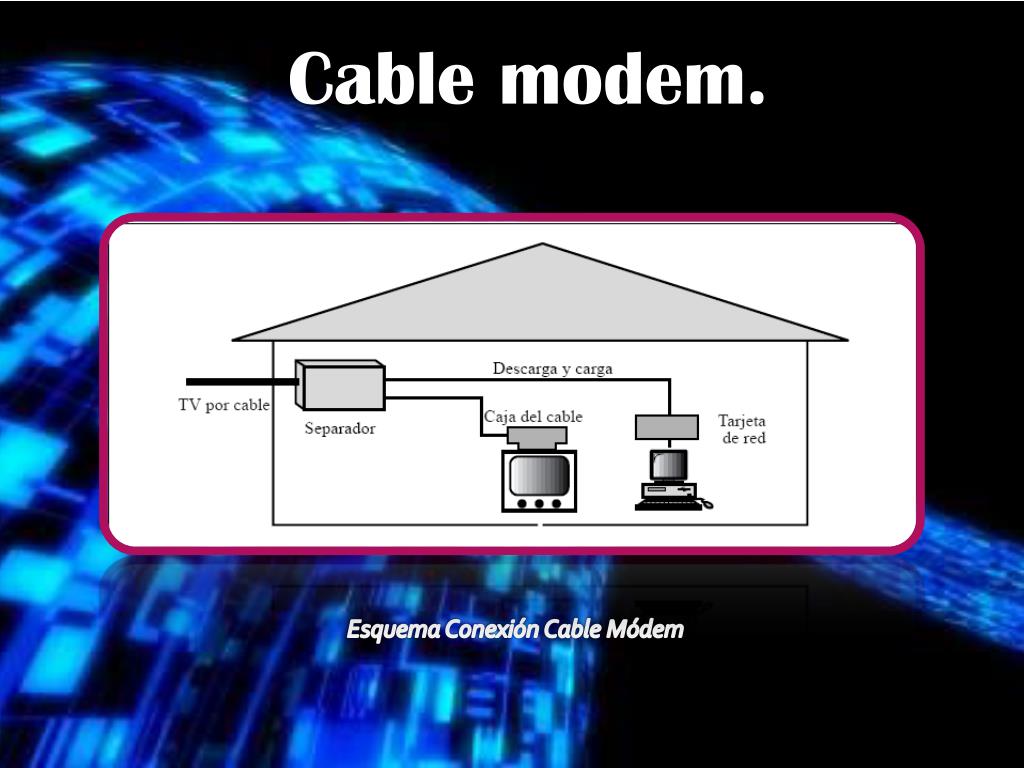

  16. Cable modem. Esquema Conexión Cable Módem

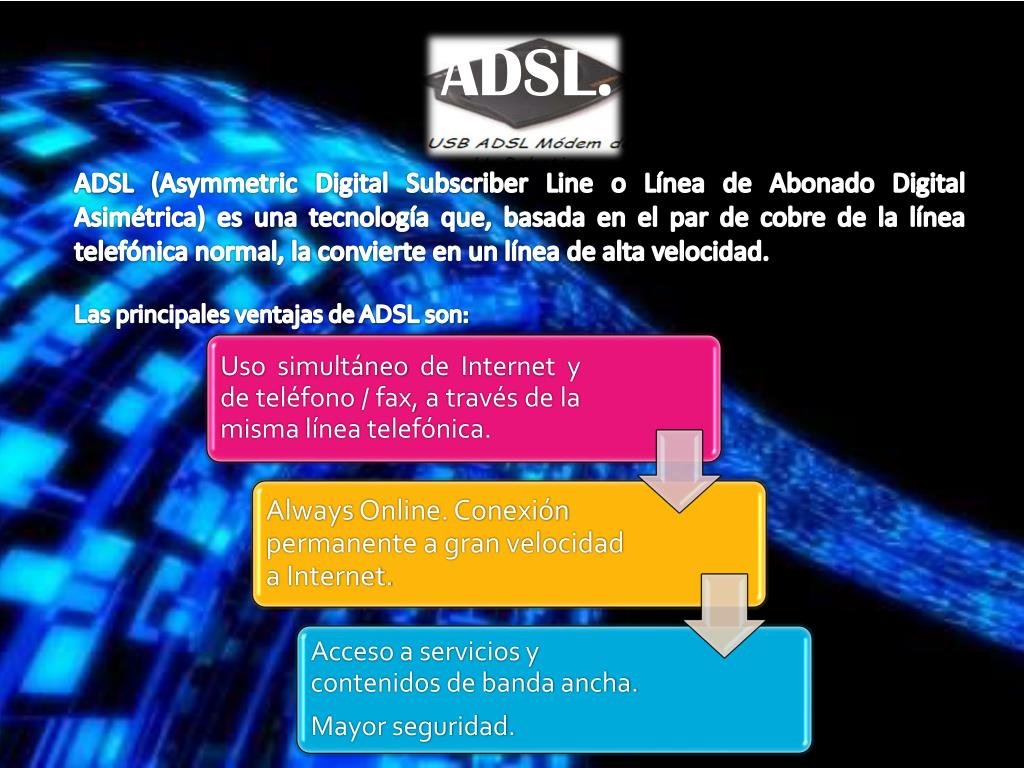

  17. ADSL. ADSL (Asymmetric Digital Subscriber Line o Línea de Abonado Digital Asimétrica) es una tecnología que, basada en el par de cobre de la línea telefónica normal, la convierte en un línea de alta velocidad. Las principales ventajas de ADSL son:

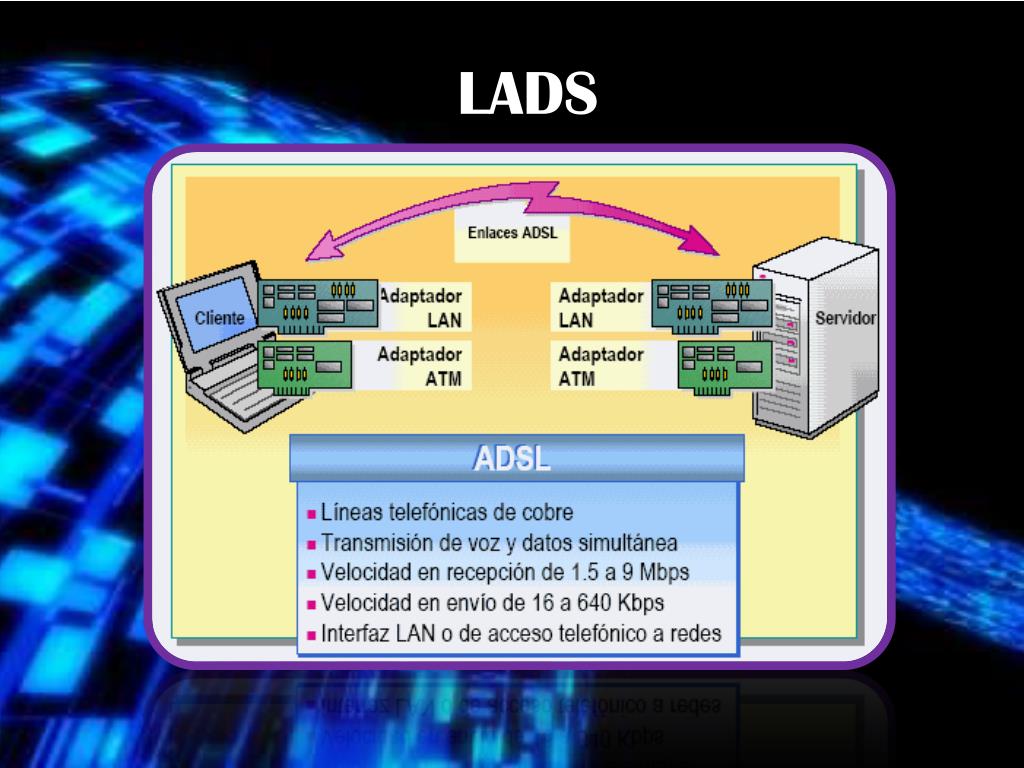

  18. LADS

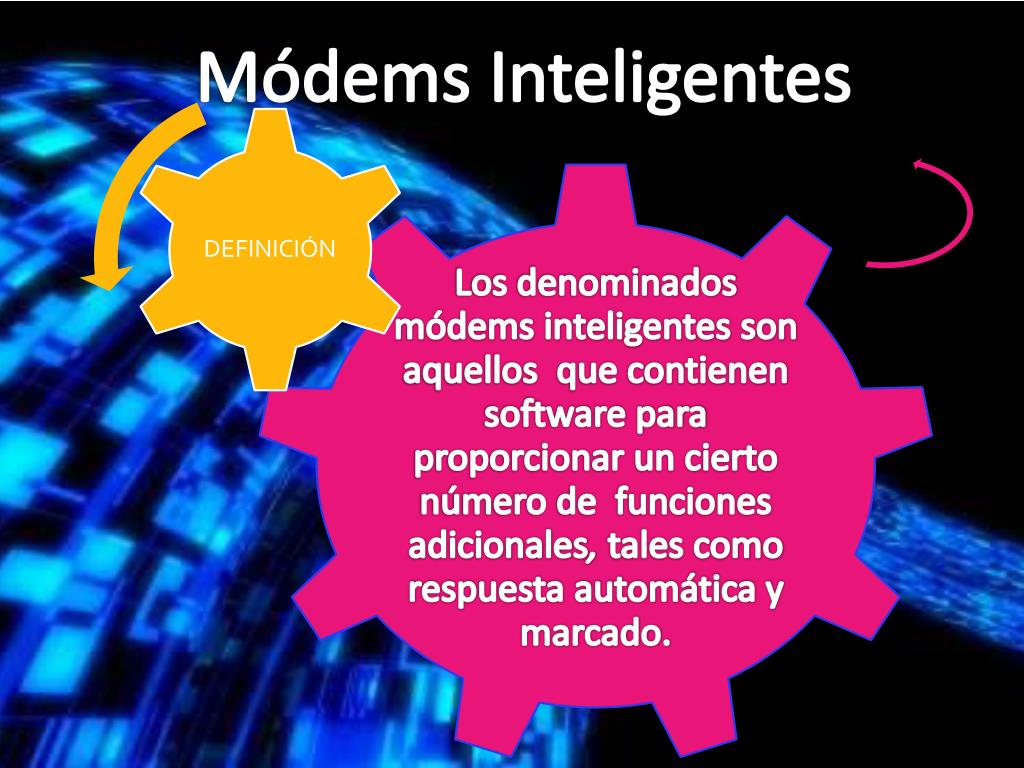

  19. Módems Inteligentes

  20. Módems Inteligentes

  21. Estados del Módem Inteligente

  22. CATEGORIAS

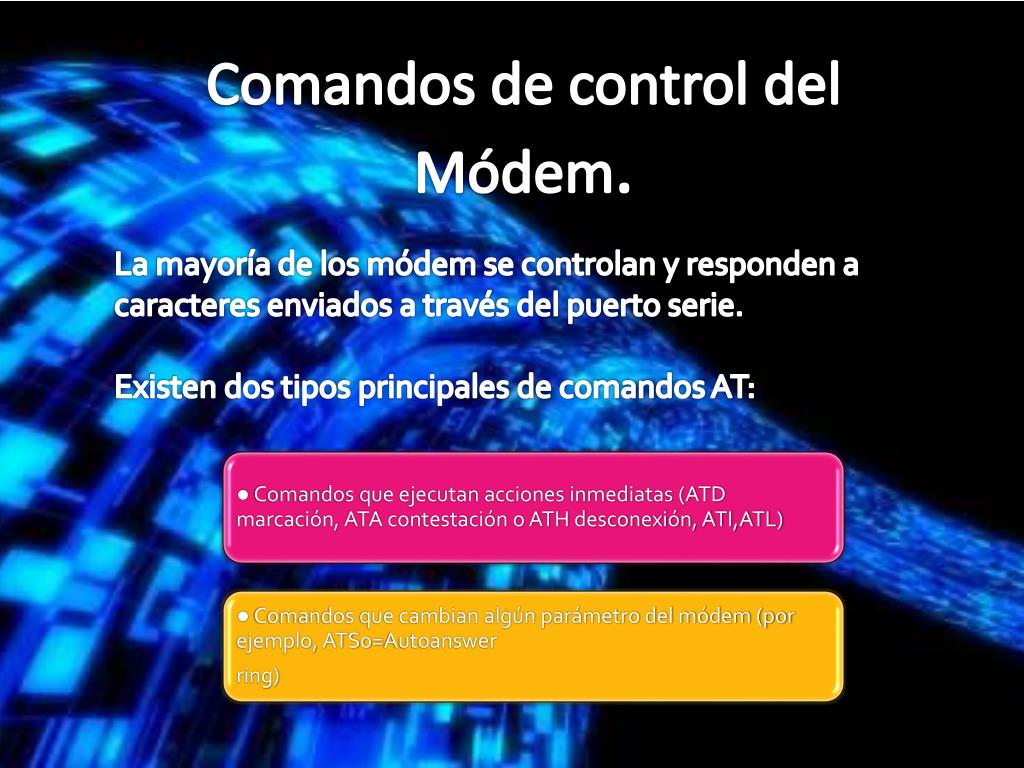

  23. Comandos de control del Módem. La mayoría de los módem se controlan y responden a caracteres enviados a través del puerto serie. Existen dos tipos principales de comandos AT:

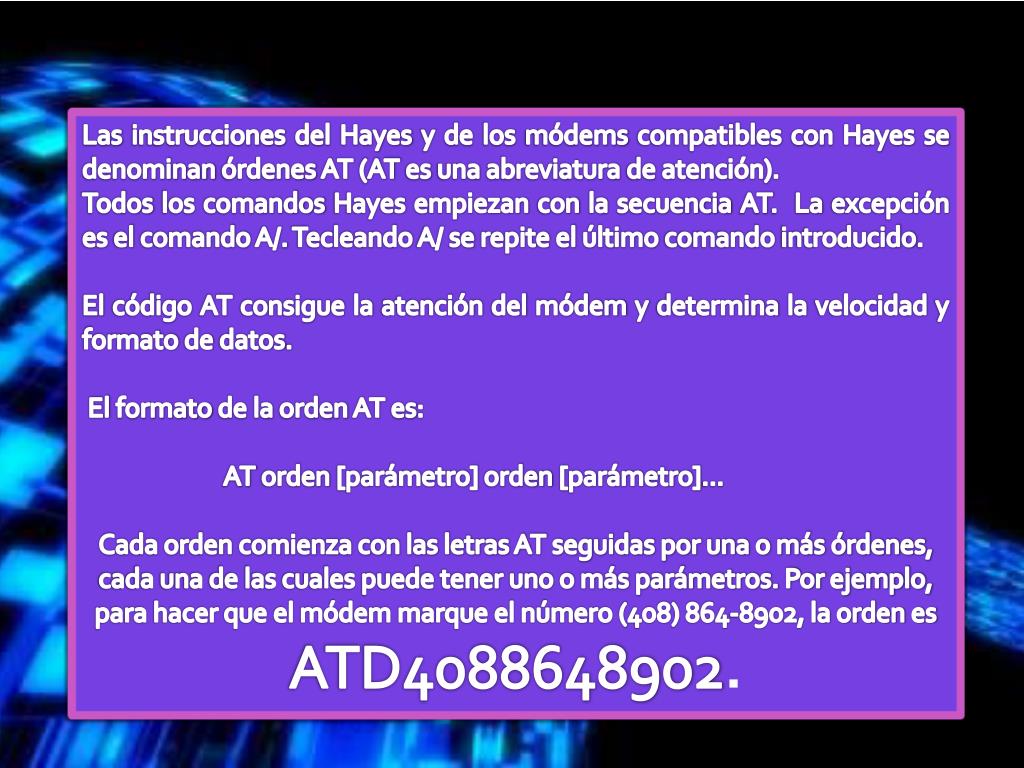

  24. Las instrucciones del Hayes y de los módems compatibles con Hayes se denominan órdenes AT (AT es una abreviatura de atención). Todos los comandos Hayes empiezan con la secuencia AT. La excepción es el comando A/. Tecleando A/ se repite el último comando introducido. El código AT consigue la atención del módem y determina la velocidad y formato de datos. El formato de la orden AT es: AT orden [parámetro] orden [parámetro]… Cada orden comienza con las letras AT seguidas por una o más órdenes, cada una de las cuales puede tener uno o más parámetros. Por ejemplo, para hacer que el módem marque el número (408) 864-8902, la orden es ATD4088648902.

  25. ATD4088648902. • ATDnúmero • 1)Descuelga y llama al número de teléfono solicitado. • 2)Espera un tono de llamada antes de marcar. • 2.1)Si no se detecta ese tono en S6 segundos, el modem devuelve código de resultado "no dial tone" • 2.2)si se detecta el tono el modem espera S7 segundos • 2.2.1)si no establece conexión el modem vuelve al estado de comandos • 2.2.2)si se establece conexión el modem entra en el estado on-line.

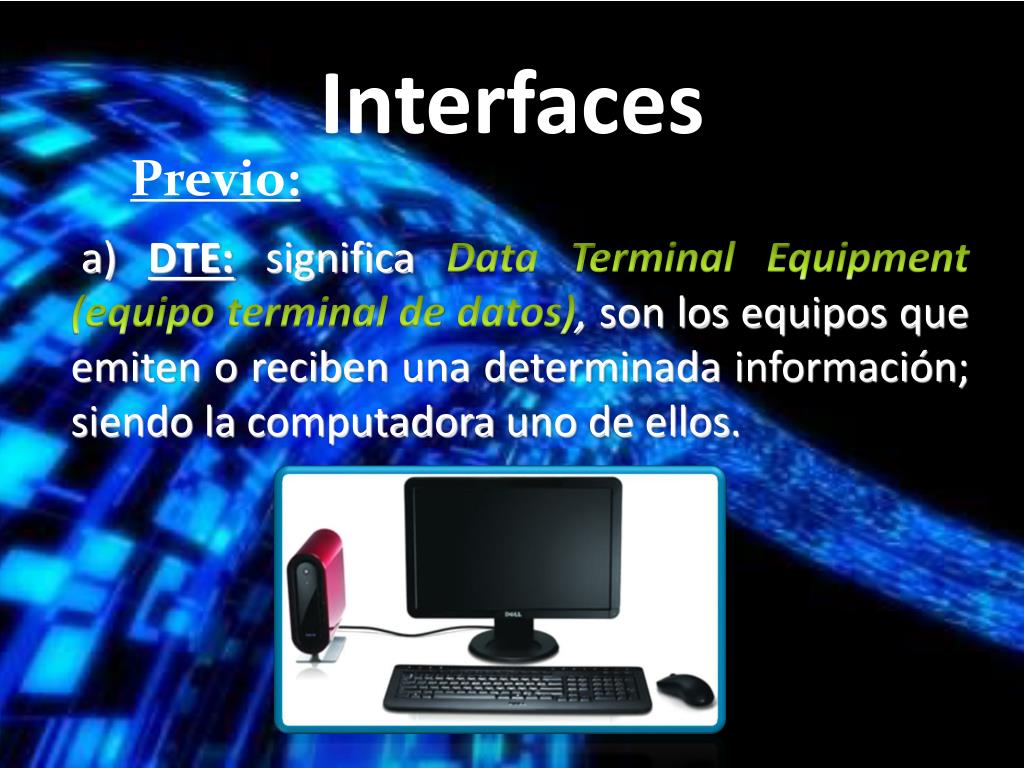

  26. Interfaces Previo: a) DTE:significaData Terminal Equipment (equipo terminal de datos), son los equipos que emiten o reciben una determinada información; siendo la computadora uno de ellos.

  27. Interfaces Previo: b) DCE:significaData CircuitTerminatingEquipment (Equipo de Terminación del Circuito de Datos), son los equipos empleados, para acondicionar la información en una señal que pueda ser transmitida por el canal de comunicaciones; como ejemplo tenemos los MODEMS.

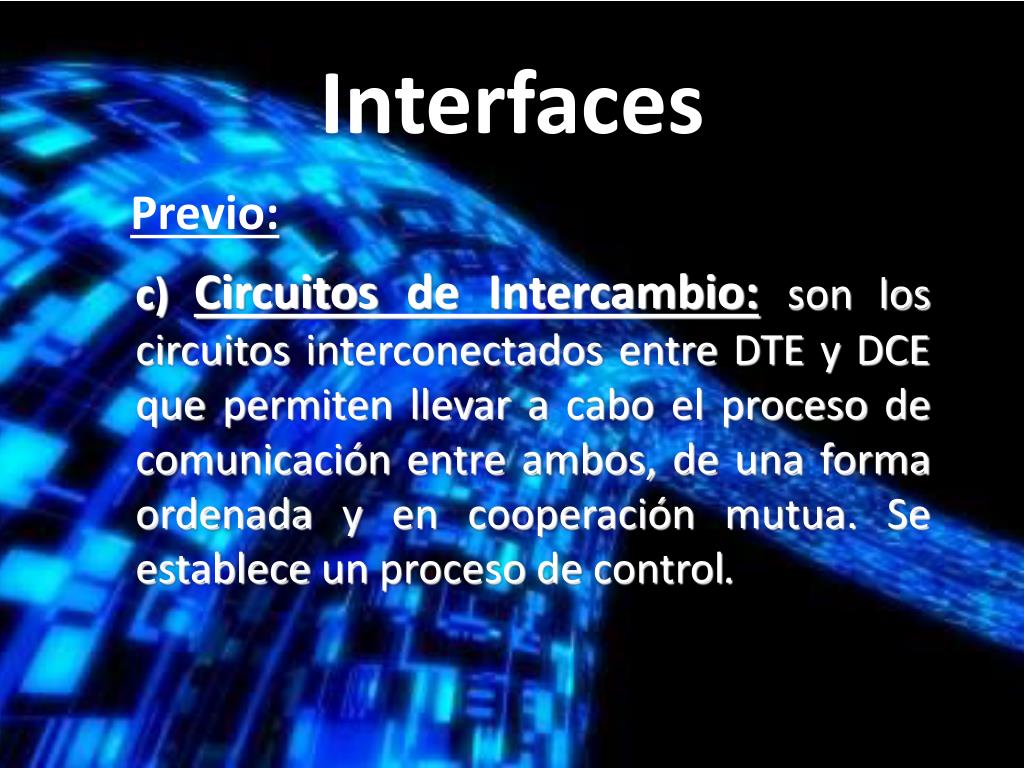

  28. Interfaces Previo: c) Circuitos de Intercambio:son los circuitos interconectados entre DTE y DCE que permiten llevar a cabo el proceso de comunicación entre ambos, de una forma ordenada y en cooperación mutua. Se establece un proceso de control.

  29. Interfaces

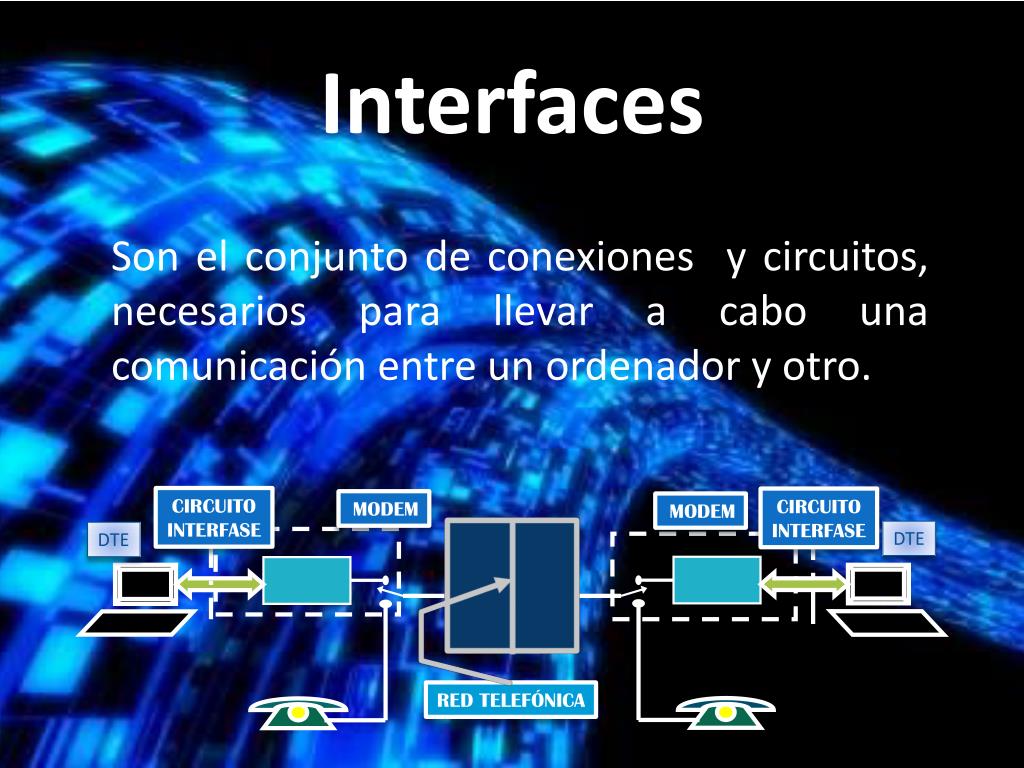

  30. CIRCUITO INTERFASE CIRCUITO INTERFASE MODEM MODEM DTE DTE RED TELEFÓNICA Interfaces Son el conjunto de conexiones y circuitos, necesarios para llevar a cabo una comunicación entre un ordenador y otro.

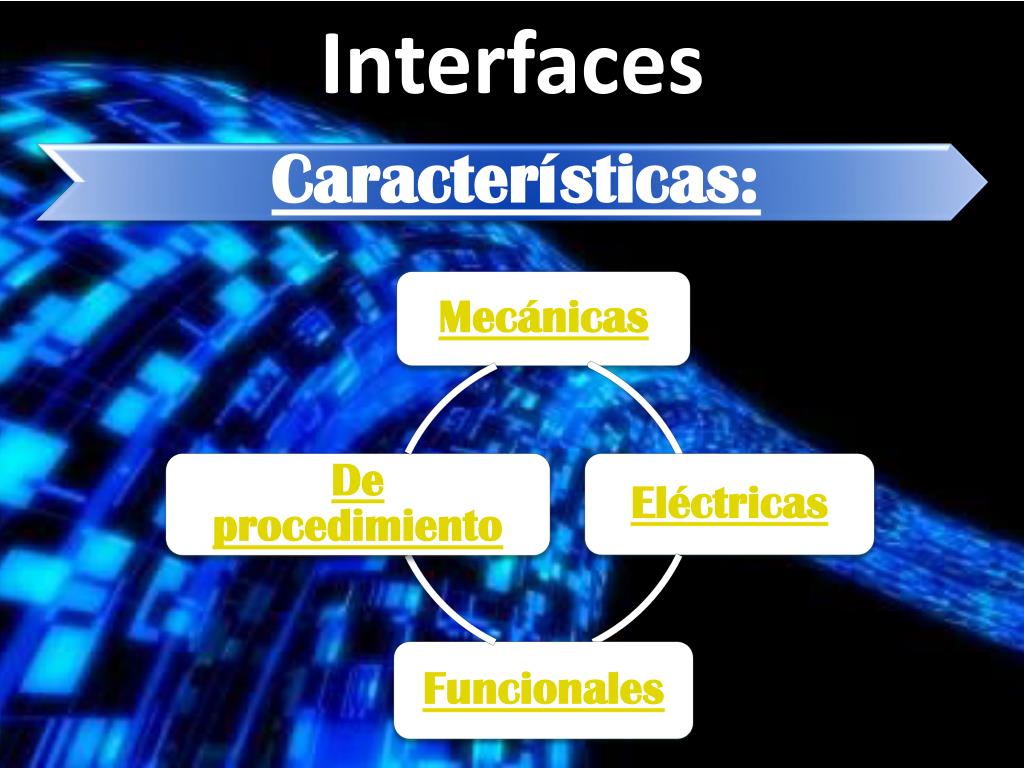

  31. Interfaces

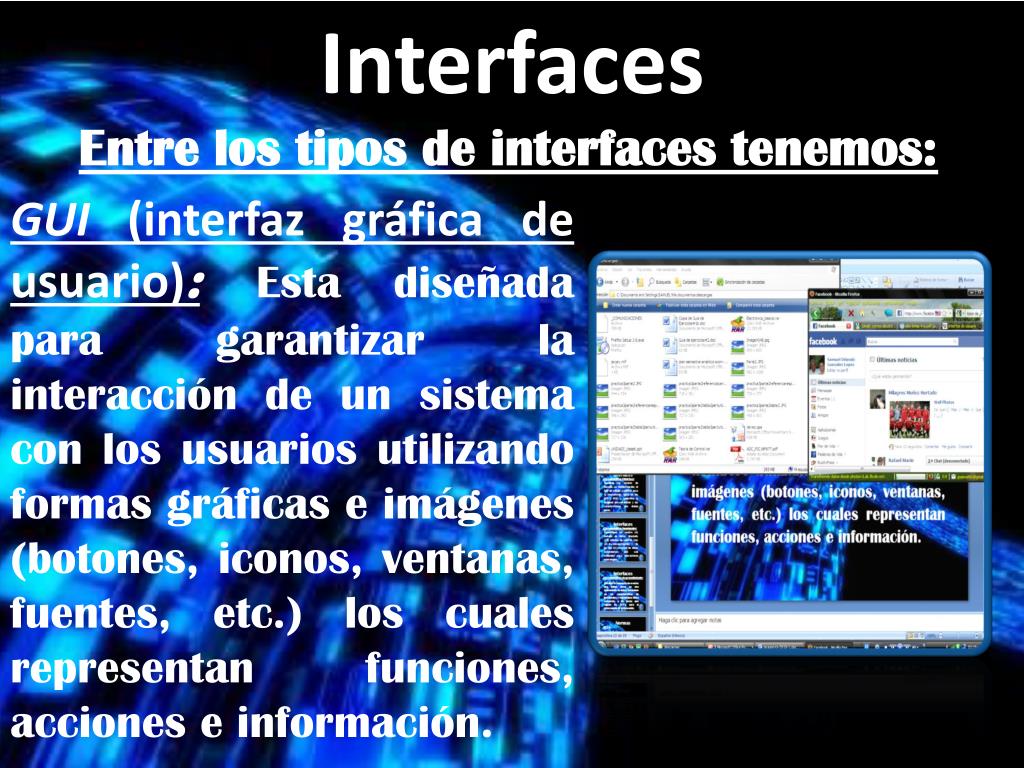

  32. Interfaces Entre los tipos de interfaces tenemos: GUI(interfaz gráfica de usuario):Esta diseñada para garantizar la interacción de un sistema con los usuarios utilizando formas gráficas e imágenes (botones, iconos, ventanas, fuentes, etc.) los cuales representan funciones, acciones e información.

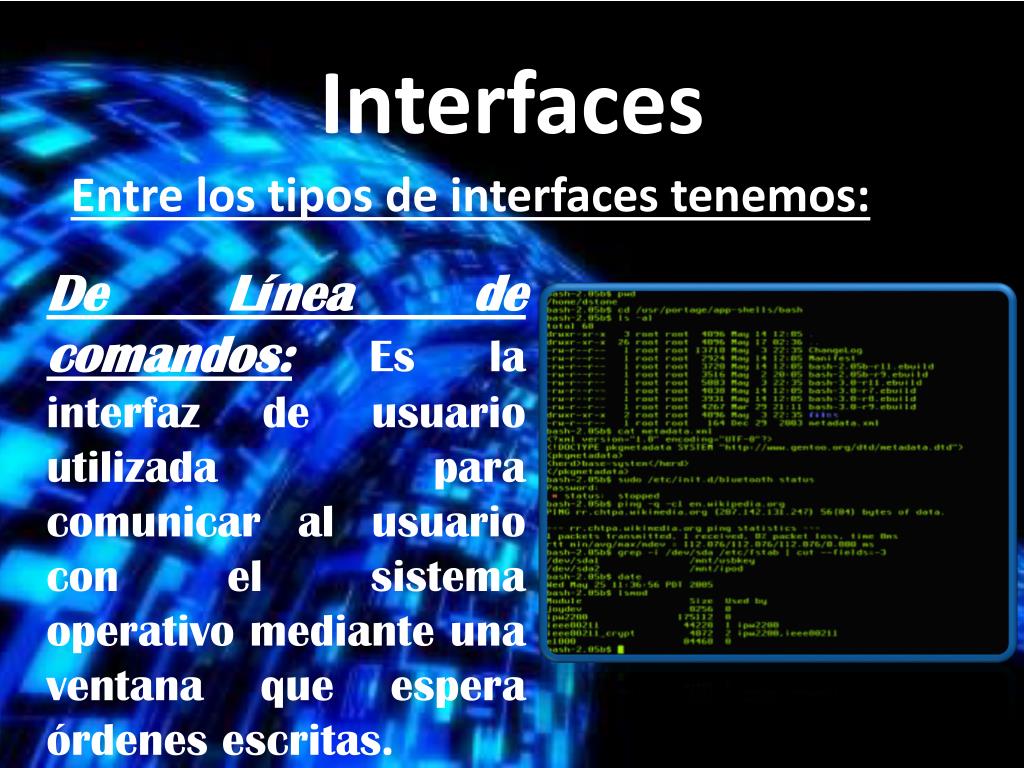

  33. Interfaces Entre los tipos de interfaces tenemos: De Línea de comandos:Es la interfazde usuario utilizada para comunicar al usuario con el sistema operativo mediante una ventana que espera órdenes escritas.

  34. Interfaces Entre los tipos de interfaces tenemos: Interfaz Mediante un Hardware:la interacción entre el usuario y el sistema, se hace mediante los puertos de entrada y salida (mouse, teclado, monitor, etc.)

  35. Normas:

  36. Normas Tenemos el caso de las siguientes normas para las interfaces:

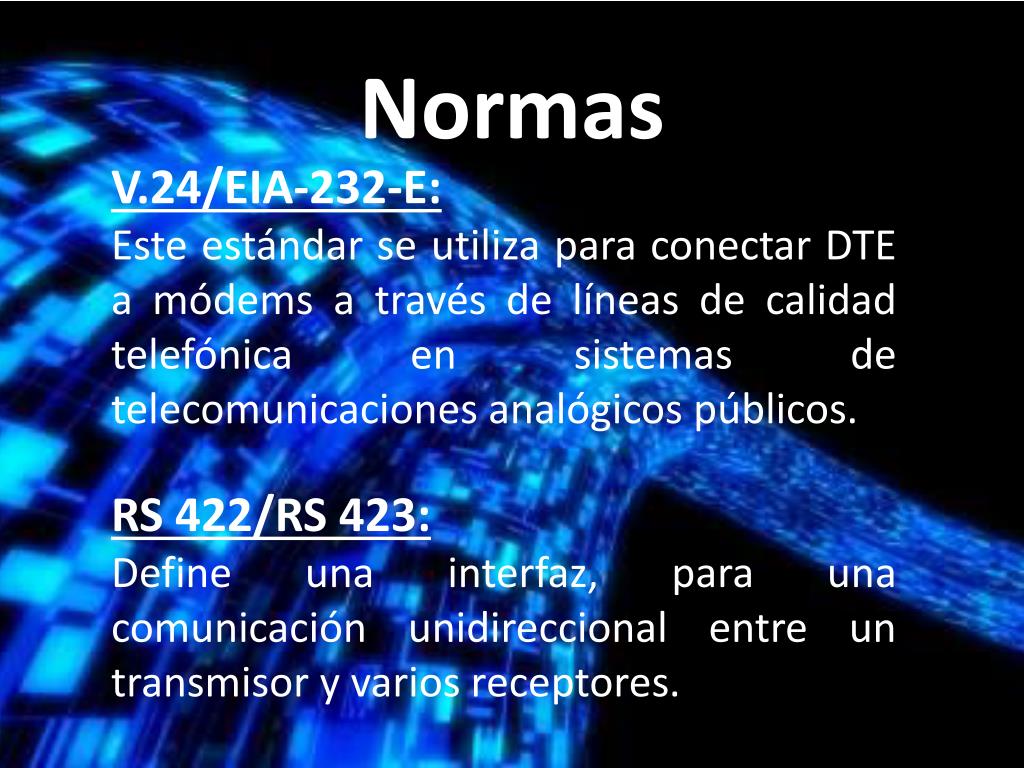

  37. Normas • V.24/EIA-232-E: • Este estándar se utiliza para conectar DTE a módems a través de líneas de calidad telefónica en sistemas de telecomunicaciones analógicos públicos. • RS 422/RS 423: • Define una interfaz, para una comunicación unidireccional entre un transmisor y varios receptores.

  38. Normas • RS485.Estándar de comunicaciones multipunto de la EIA. Es una especificación eléctrica (de la capa física en el modelo OSI) de las conexiones half-duplex, two-wire y multipint serial.

  39. Gracias por su atención.

  40. Interfaces Características Mecánicas: Se refieren a la conexión física entre el DCE y el DTE: los tipos de conectores, si son macho o hembra, su interconexión física, los cables a utilizar y sus tipos.

  41. Interfaces Características Eléctricas: Resaltan los niveles de tensión, su temporización; el tipo de código a utilizar para la transmisión, igual en los DTE Y DCE; y especifica la longitud del conductor y las características que deben tener.

  42. Interfaces Características Funcionales: Por ejemplo la de las v24, que tienen las cuatro (4) señales de datos, dieciséis (16) señales de control, tres (3) de temporización; y de los dos (2) circuitos de datos secundarios que son utilizados para operaciones semi-duplex.

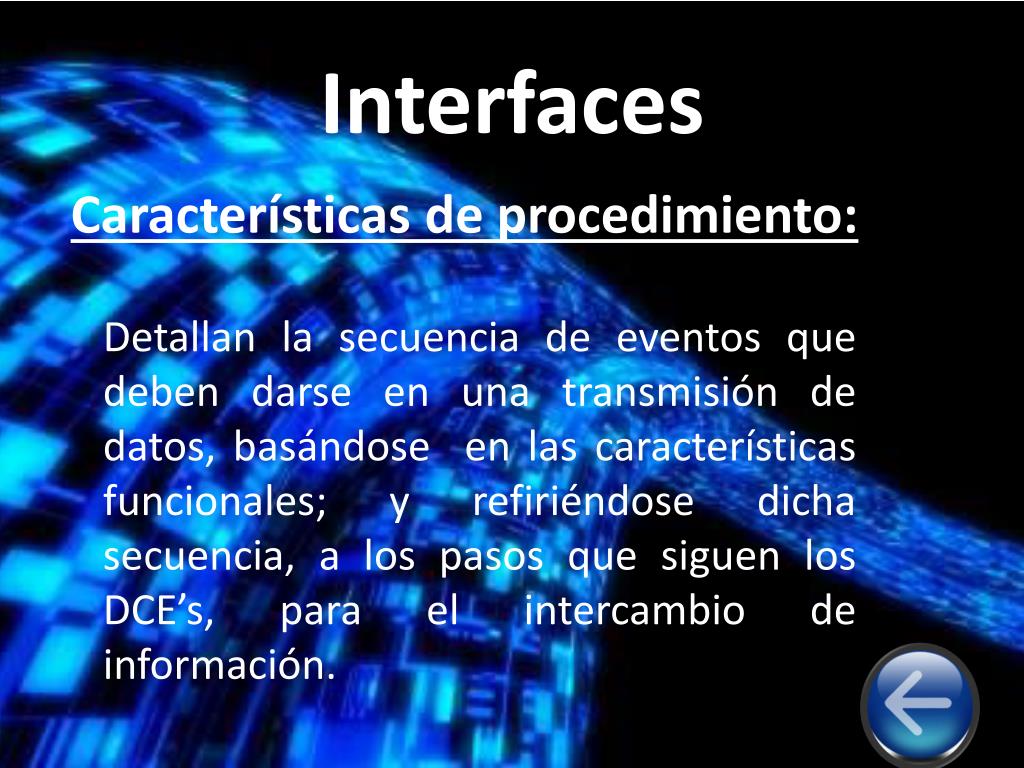

  43. Interfaces Características de procedimiento: Detallan la secuencia de eventos que deben darse en una transmisión de datos, basándose en las características funcionales; y refiriéndose dicha secuencia, a los pasos que siguen los DCE’s, para el intercambio de información.

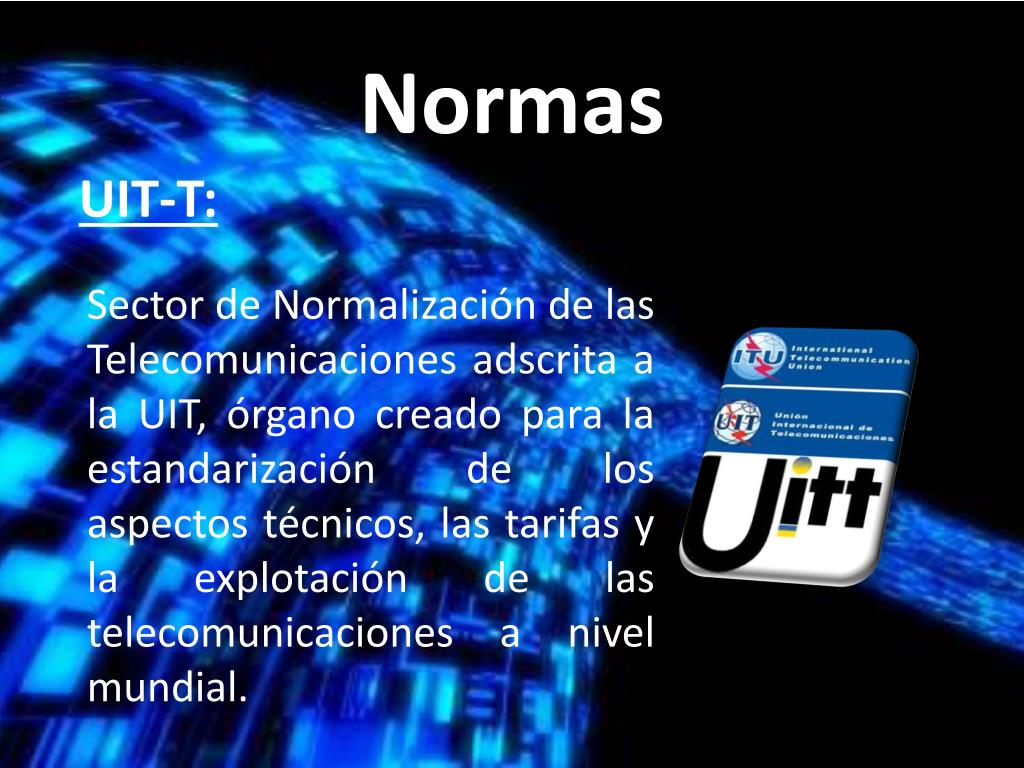

  44. Normas UIT-T: Sector de Normalización de las Telecomunicaciones adscrita a la UIT, órgano creado para la estandarización de los aspectos técnicos, las tarifas y la explotación de las telecomunicaciones a nivel mundial.

  45. Normas UIT-T: En el casos de los MODEMS estandarizados por la UIT-T, sus recomendaciones especifican las velocidades a las cuales deberían funcionar.

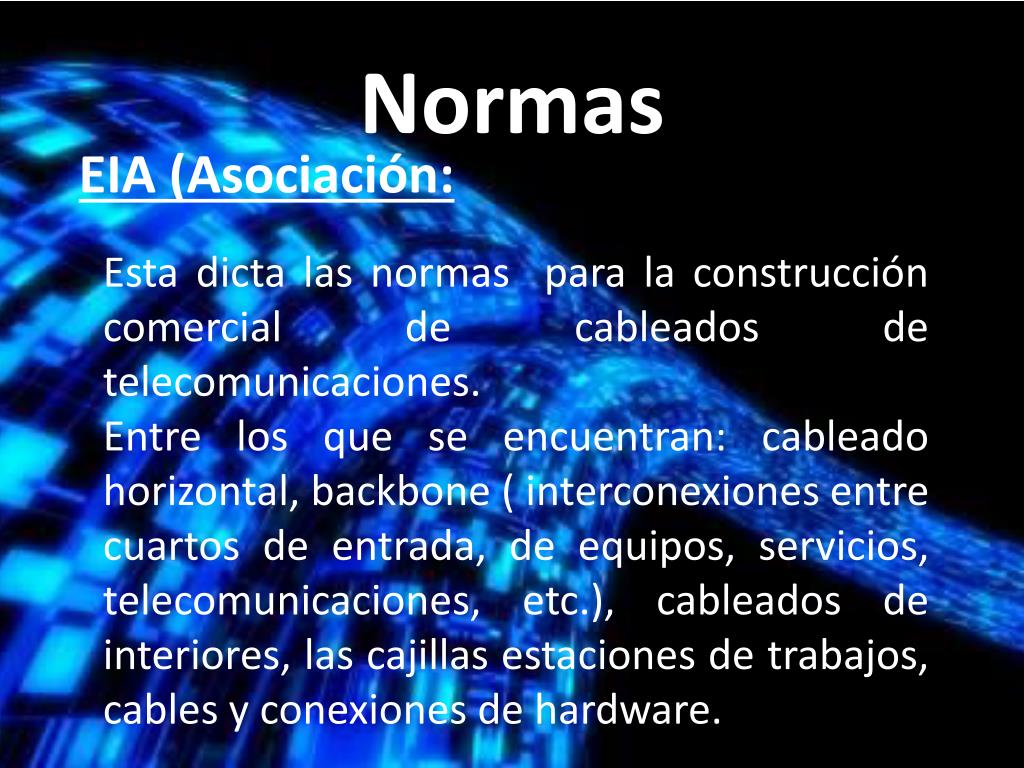

  46. Normas EIA (Asociación: Esta dicta las normas para la construcción comercial de cableados de telecomunicaciones. Entre los que se encuentran: cableado horizontal, backbone ( interconexiones entre cuartos de entrada, de equipos, servicios, telecomunicaciones, etc.), cableados de interiores, las cajillas estaciones de trabajos, cables y conexiones de hardware.

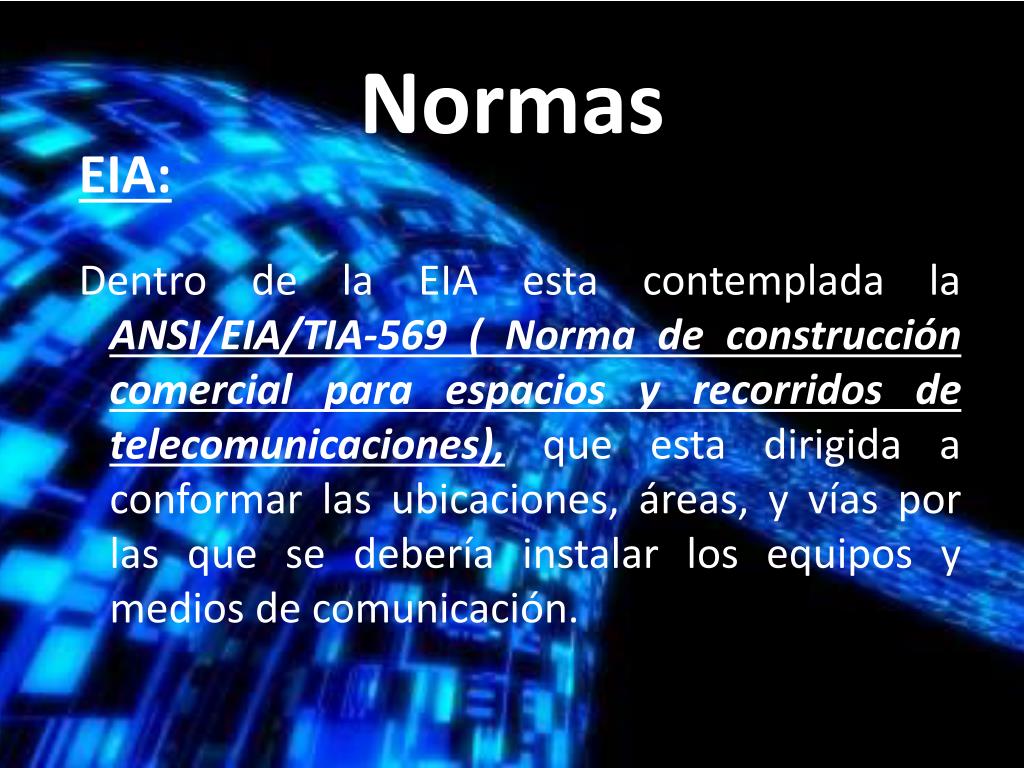

  47. Normas EIA: Dentro de la EIA esta contemplada la ANSI/EIA/TIA-569 ( Norma de construcción comercial para espacios y recorridos de telecomunicaciones), que esta dirigida a conformar las ubicaciones, áreas, y vías por las que se debería instalar los equipos y medios de comunicación.

  48. Normas EIA: Otra es la, ANSI/TIA/EIA-606 (Norma de Administración para la Infraestructura de Telecomunicaciones Comerciales),contempla los pasos a seguir en la administración de la infraestructura de telecomunicaciones, instalada en edificios comerciales.

  49. Normas EIA: ANSI/TIA/EIA-607 (Alambrado de Telecomunicaciones para Edificios Comerciales), rigen los requisitos y los pasos a seguir para la instalación de aterrizado y protección de los sistemas de telecomunicaciones, de referencia a tierra eléctrica, para todos los equipos.
