  1. Современные микропроцессоры

  2. Технология Hyper-Threading Главная цель примененияHyper-Threading — не выполнение двух (нескольких) задач одновременно, а максимально возможная загрузка процессорных ресурсов. Процессоры, выполненные по технологии Hyper-Threading, одновременно обраба-тывают две (несколько) нитей процессов, состоящие из потоков данных и команд двух (нескольких) разных приложений или различных частей одного.

  3. Система с двумя IA-32 процессорами и ЦП, построенный по технологии Hyper-Threading

  4. Оранжевые и зеленые блоки работают, серые простаивают. 1 — выполнение 1 нити на обычном процессоре; 2 — выполнение 2 нитей на 2 разных процессорах стандартной 2-процессорной системой; 3 — одновременное выполне-ние 2 нитей на 1 процессоре с технологией Hyper-Threading; 4 — выполнение 4 нитей на 2 процессорах 2-процессор-ной системы с технологией Hyper-Threading. Загрузка процессоров

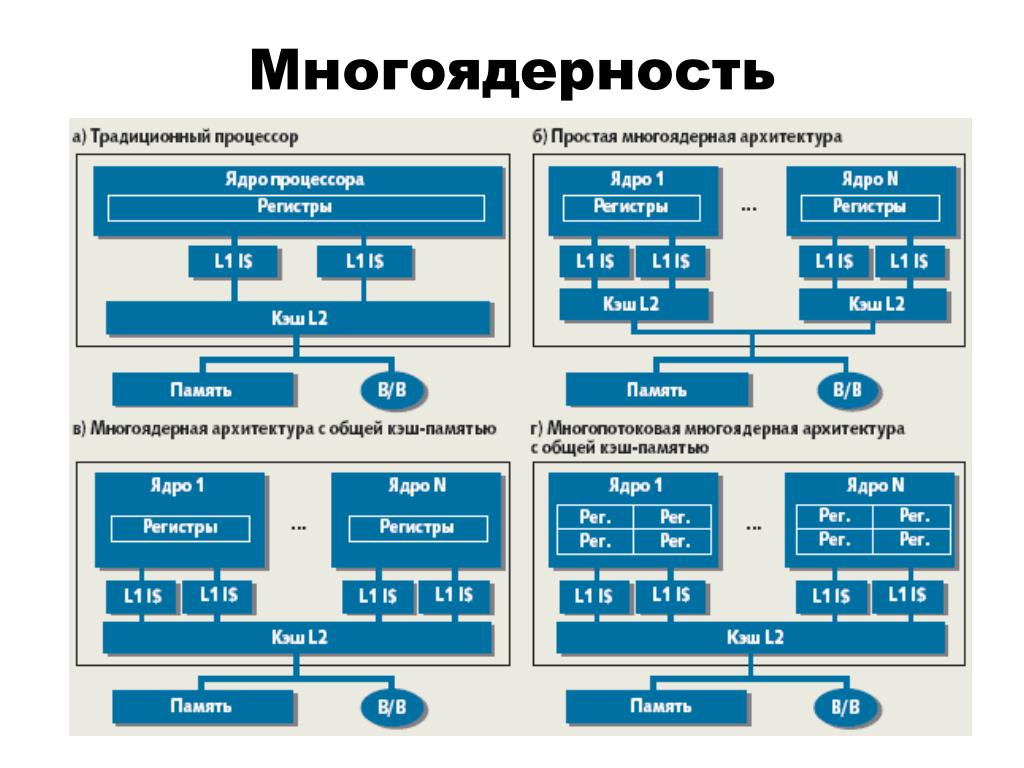

  5. Многоядерность

  6. Многоядерность Пути увеличения быстродействия: • наращивание тактовых частот, • увеличение числа инструкций, исполня-емых за один такт, • уменьшение числа операций, необходи-мых для обработки одних и тех жеобъёмов данных (SIMD инструкции). Performance = Frequency * IPC Power=

  7. Особенности Core 2 Duo • Intel Wide Dynamic Execution(14 стадий конвейера, до 4х инструкций за такт в каждом ядре) • Intel Smart Memory Access (Оптимизация доступа к памяти, в т.ч. Memory Disambiguation) • Intel Advanced Smart Cache (Общий КЭШ 2го уровня, динамически распределяемый между ядрами) • Intel Advanced Digital Media Boost(128-битный SSE, расширенный набор команд) • Intel Intelligent Power Capability • Micro-ops fusion и macrofusion

  8. Особенности Core 2 Duo • Intel Wide Dynamic Execution — технология выполнения большего количества команд за каждый такт, повышающая эффективность выполнения приложений и сокращающая энергопотребление. Каждое ядро может выполнять до 4-х инструкций одновременно с помощью 14-стадийного конвейера. • Intel Intelligent Power Capability — технология, с помощью которой для исполнения задач активируется работа отдельных узлов чипа по мере необходимости, что значительно снижает энергопотребление системы в целом. • Intel Advanced Smart Cache — технология использования общей для всех ядер кэш-памяти 2-го уровня, что снижает энергопотребление и повышает производительность, при этом, по мере необходимости, одно из ядер может использовать весь объём кэш-памяти при динамическом отключении другого ядра. • Intel Smart Memory Access — технология оптимизации работы подсистемы памяти, сокращающая время отклика и повышающая пропускную способность подсистемы памяти. • Intel Advanced Digital Media Boost — технология обработки 128-разрядных команд SSE, SSE2 и SSE3, широко используемых в мультимедийных и графических приложениях, за один такт.

  9. Intel Wide Dynamic Execution • Каждое ядро выбирает из кода и исполняет до4 x86 инструкцийодновременно. • Имеет 4 декодера (1 для сложных инструкций и 3 – для простых). • 6 портов запуска (1 – Load, 2 – Storeи 3 универ-сальных). • Усовершенствованный блок предсказания переходов. • Увеличены буферы команд, используемыена различных этапах анализа кода для оптимизации скорости исполнения, • Длина конвейера составляет 14 стадий.Процессоры с микроархитектурой Core обладают поддержкой 64-битных расширений Enhanced Memory 64 Technology (EM64T).

  10. Intel Advanced Smart Cache • Нет необходимости поддерживатькогерентность. • Динамически распределяется между ядрами.

  11. Intel Smart Memory Access • 6Блоков предвыборки (2 для КЭШа 2го уровня, по 2для КЭШей 1го уровня). • Memory Disambiguation технология направлена на повышение эффективности работы алгоритмов внеочередного исполнения инструкций, осуществляющих чтение и запись данных в памяти. Она использует алгоритмы, позволяющие с высокой вероятностью устанавливать зависимость последовательных команд сохранения и загрузки данных, и даёт возможность, таким образом, применять внеочередное выполнение инструкций к этимкомандам.

  12. Micro-ops fusion и macrofusion технологии Обе технологии увеличивают числа исполняемыхкоманд за такт. 1. Команда– это «связанные» декодером зависимые микро-инструкции, на которые распа-дается x86-команда.Это позволяет избежать ненужных простоев процессора, если связанные микроинструкции оказываются оторванными друг от друга в результате работы алгоритмов внеоче-редного выполнения. 2.Команда -- связанные между собой после-довательных x86-команд, например, сравнение со следующимзаним условным переходом, пред-ставляются внутрипроцессора одной микроинст-рукцией. Таким путём достигается как увеличение темпа исполнения кода, так и некоторая экономия энергии.

  13. Macro-fusion технологии

  14. Intel Advanced Digital Media Boost Современное ПО позволяет работать со 128-битовыми операндами различного характера (векто-рами и целочисленными либо вещественными данными повышенной точности). Этот факт заставил инженеров Intel задуматься об ускорении работы SSE блоков процессора, тем более что до настоящего времени процессоры Intel испол-няли одну SSE-инструкцию, работающую с 128-битными операндами, лишь за два такта. Один такт тратился на обработку старших 64 бит. Второй такт – на обработку младших 64 бит. Микроархитектура Core позволяет ускорить работу с SSE инструкциями в два раза.

  15. Технические характеристики Core 2 Duo • L1 DCache 32K 8-way • L1 ICache 32K 8-way • L2 Cache 4M / 2 Cores • ITLB 128 ent • DTLB 256 ent • Устройства • 5 Integer 3 ALU + 2 AGU • 2 Load/Store (1 Load + 1 Store) • 4 FP (FADD + FMUL + FLOAD + FSTORE) • 3 SSE (128 bit)

  16. Itanium 2 (Montecito)

  17. Niagara

  18. Особенности Niagara • 8 ядер • 4 потока на ядро • Общий FPU • 79 Ватт при 1.2 ГГц • 26.5 ГБ/сек

  19. Cell

  20. Архитектура Cell

  21. Cell • Главный процессорный элемент • Упорядоченное исполнение • Поддержка работы с двумя потоками • 8 синергетических процессорных элементов • Ядро на основе 286 архитектуры • Поддержка векторных вычислений 128 бит • Отсутствие КЭШей • Локальная память 256 Кбайт с прямым доступом • Шина ввода вывода • Пропускная способность 76,8 Гбайт/с

  22. Шина взаимосвязанных элементов • Передает 96 байт/цикл • Более 100 уникальных запросов

  23. Power Processor Element • Два 64-битных ядра на основе архитектуры POWER • Упорядоченное исполнение комманд • Поддержка SMT (многопоточность) • КЭШ • 1го уровня: 32+32 Кбайт • 2го уровня: 512 Кбайт

  24. 4целочисленных векторных устройства 4 векторных устройства с плавающей запятой 128 регистров по 128 бит 256 Кбайт локальной памяти Динамическая защита доступа к памяти Synergistic Processor Element

  25. Производительность Cell(для 4GHz) • 256GFLOPSс плавающей запятой • 256GOPSцелочисленная арифметика • 25 GFLOPSс плавающей запятой двойной точности
