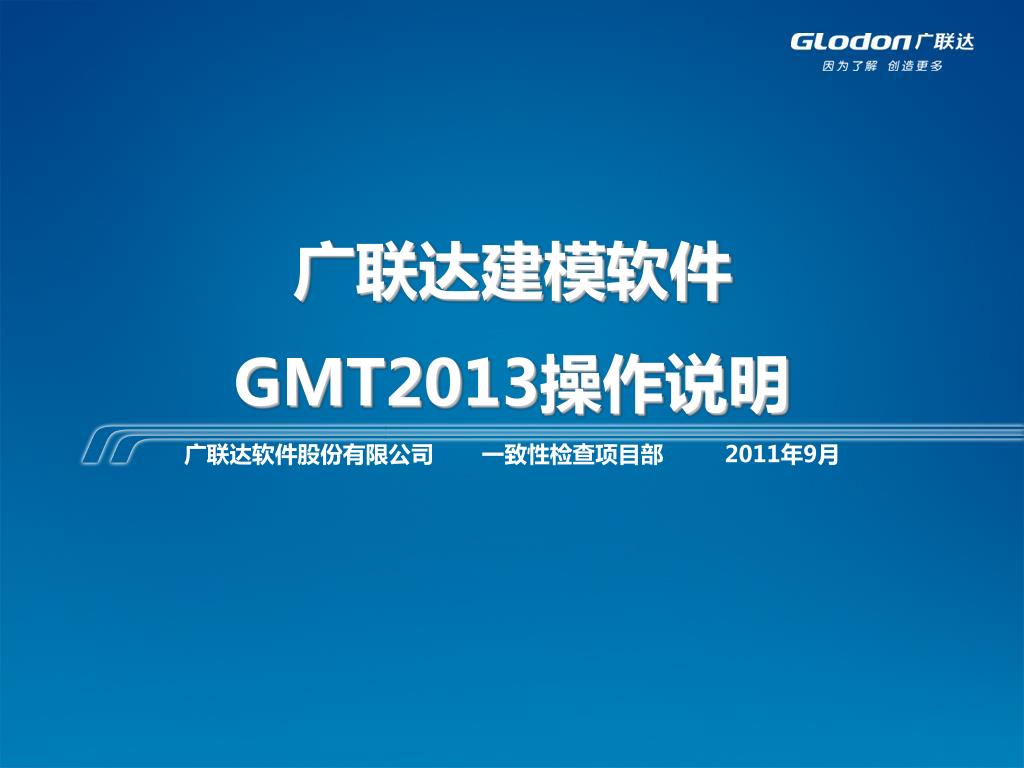

  1. 广联达建模软件 GMT2013操作说明 广联达软件股份有限公司 一致性检查项目部 2011年9月

  2. GMT和GMC的关系 • 各专业分别建模； • 并使用“文件菜单/导出模型文件”功能，分别导出模型文件； 建模软件 GMT .GM .GM .GM 模型检查软件 GMC • 通过“导入模型文件”功能，将各专业综合； • 使用“碰撞检查”功能，检查专业间的碰撞； 导入各专业模型文件 碰撞检查

  3. GMT功能讲解 建模软件GMT 功能讲解

  4. GMT整体操作流程 土建 CAD图准备 建议：按结构标高定义楼层 电气 识别CAD图 消防 给排水 辅助画图 采暖燃气 通风空调 下面重点讲解 绘图输入哦^_^ 智控弱电

  5. 绘图输入——CAD图准备 绘图输入 CAD图准备 识别CAD图 辅助画图

  6. 绘图输入——CAD图准备 绘图输入 CAD图准备 识别CAD图 辅助画图

  7. 绘图输入——CAD图准备 绘图输入 CAD图准备 识别CAD图 辅助画图

  8. 绘图输入——CAD图准备 绘图输入 CAD图准备 识别CAD图 辅助画图 双击这里

  9. 绘图输入——CAD图准备 绘图输入 CAD图准备 识别CAD图 辅助画图

  10. 绘图输入——识别CAD图 绘图输入 识别柱 CAD图准备 识别梁 识别墙 识别CAD图 识别门窗 土 建 绘制墙洞 辅助画图 绘制板 绘制板洞 绘制楼梯

  11. 绘图输入——识别CAD图 • 土建：识别柱 小技巧 - 可以导入梁图识别柱，这样就可以用一张CAD图将柱和梁都识别了； -Ctrl+左键：选择同图层的CAD图元； Alt+左键：选择同颜色的CAD图元； - 可以不提取柱标识，软件会按照绘制的尺寸自动生成柱； - 可以用Z键（柱的快捷键）显示/隐藏柱图元，检查识别的正确性； - 对个别不能识别的，可以使用点选/框选识别，或者点式绘制； • 暗柱与墙重合的线没有单独绘制，导致不能识别； • 自动识别柱后，可以将墙线也提取为柱边线，然后点选或框选识别柱； • 正拉框：图元全部在框选范围内，才能选中；（左上/左下—右下/右上） • 反拉框：图元局部在框选范围内，即可选中；（右下/右上—左上/左下）

  12. 绘图输入——识别CAD图 • 土建：识别梁 小技巧 -Ctrl+左键：选择同图层的CAD图元； Alt+左键：选择同颜色的CAD图元； - 梁和其它构件位置重叠时，有些梁线没有连续绘制，可以将其它构件的线提取为梁线； - 提取梁标注时，一定要提取引线； - 可以用L键（梁的快捷键）显示/隐藏梁图元，检查识别的正确性； - 对个别识别不正确的，可以使用点选识别、延伸、对齐、直线绘制等方式进行修整； - 当引线何梁线距离过远导致不能识别，可以通过CAD操作设置/CAD识别选项/梁引线延伸长度设置； • 其它线和梁线同图层/同颜色，被提取为梁线，同一标注处有三根梁线导致梁位置判断错误； • 解决办法：选中梁图元，执行右键菜单中的对齐功能；

  13. 绘图输入——识别CAD图 • 土建：识别梁 小技巧 - 当同一根梁不同跨的尺寸、标高不同时： 1）将梁打断; 2）修改标高：选中图元，直接修改即可；（标高是私有属性，不会影响其它图元） 3）修改尺寸：选中图元，修改名称为一个未使用，软件自动会反建一个构件 ； （尺寸是公有属性，修改会影响同一构件的所有图元，所以需要先反建构件）

  14. 绘图输入——识别CAD图 • 土建：识别墙 小技巧 - 提取门窗边线的原因是因为墙线会在门窗处断开绘制，导致识别的墙不连续； -Ctrl+左键：选择同图层的CAD图元； Alt+左键：选择同颜色的CAD图元； - 墙和其它构件位置重叠时，有些墙线没有连续绘制，可以将其它构件的线提取为墙线； - 可以用Q键（墙的快捷键）显示/隐藏墙图元，检查识别的正确性； - 对个别识别不正确的，可以使用点选识别、延伸、对齐、直线绘制等方式进行修整；

  15. 绘图输入——识别CAD图 • 土建：识别门窗洞 小技巧 - 提取门窗边线的原因是因为墙线会在门窗处断开绘制，导致识别的墙不连续； -Ctrl+左键：选择同图层的CAD图元； Alt+左键：选择同颜色的CAD图元； - 可以用M、C键显示/隐藏门、窗图元，检查识别的正确性； - 对个别识别不正确的，可以使用点选识别、精确识别、点式绘制、精确绘制、 智能布置等方式进行调整； -预留洞：点式绘制墙洞；

  16. 绘图输入——识别CAD图 • 土建：绘制板、板洞 小技巧 - 用“自动生成板”或“智能布置”功能，快速生成板； - 可以用B键显示/隐藏板图元； - 新建自定义板洞，根据CAD图中洞口的位置，使用“矩形”功能，进行描图；

  17. 绘图输入——识别CAD图 • 土建：绘制楼梯 小技巧 - 直形梯段和板都可以直接在CAD图上描图， 矩形绘制，避免自己测量尺寸的麻烦； - 在绘制梯段时，需要确定梯段的长度，此时 可以使用shift+左键方式来确定偏移量； - 绘制后“调整楼梯踏步起始边 ”； - 通过标高属性调整板标高；
