  1. 無線藍芽技術(Bluetooth) B90901143 電機四 盧彥廷

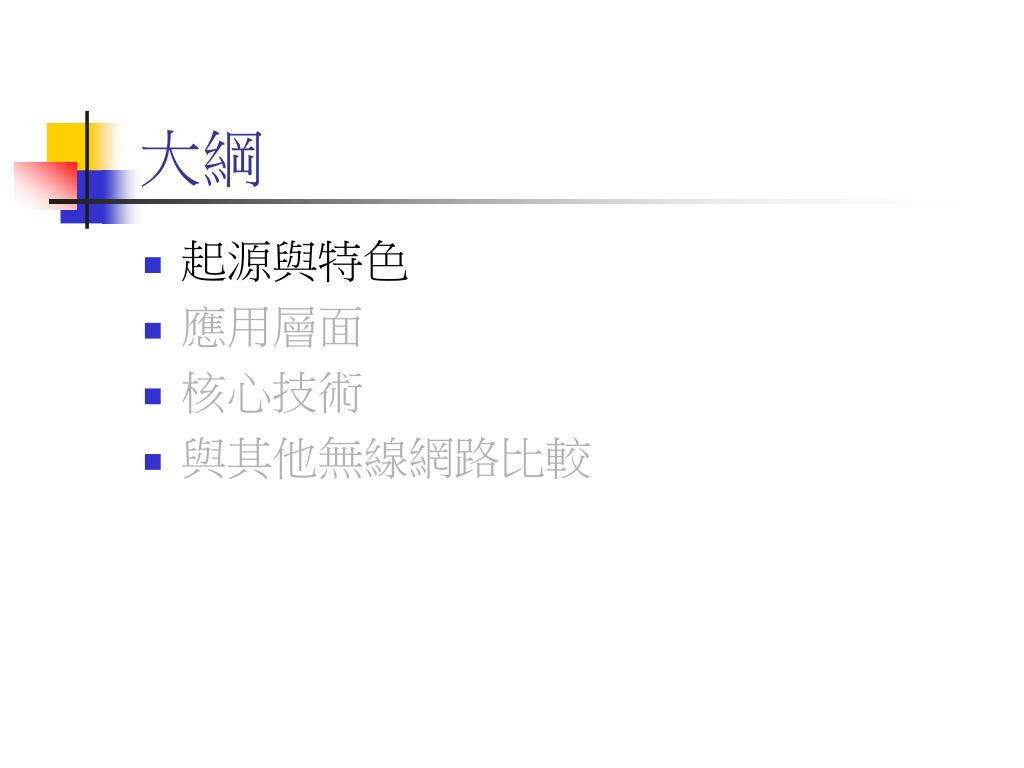

  2. 大綱 • 起源與特色 • 應用層面 • 核心技術 • 與其他無線網路比較

  3. 藍芽的起源 • 一種無線通訊協定 • 歐洲中世紀丹麥國王名字 • 象徵與各規格技術互相協調溝通

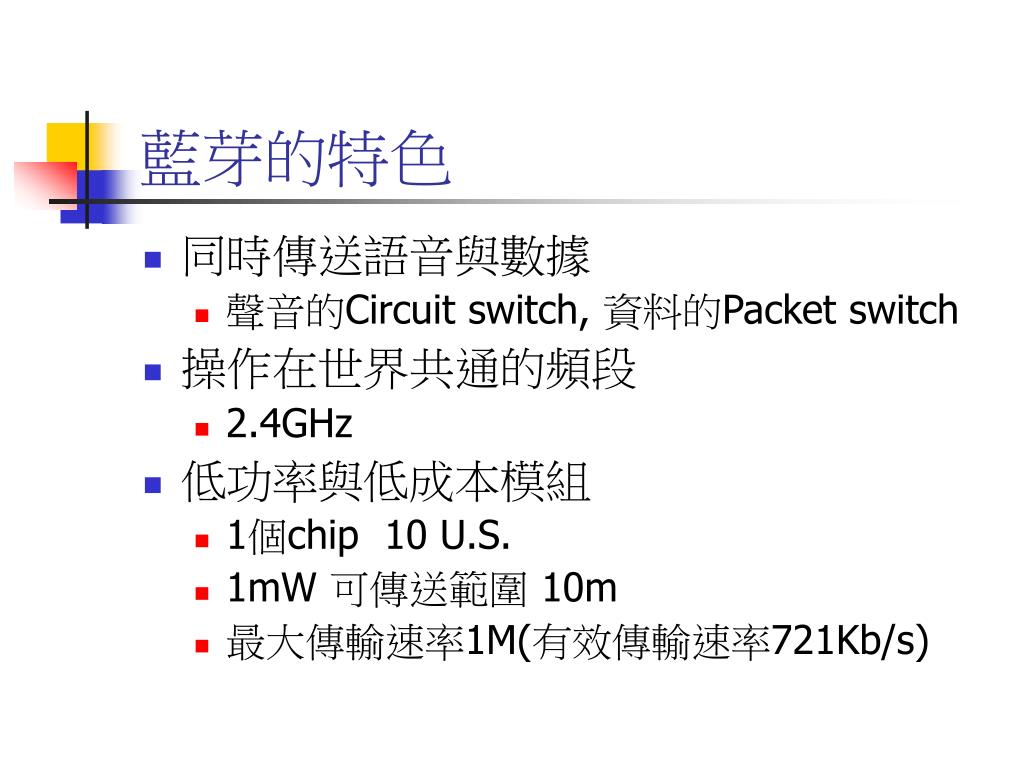

  4. 藍芽的特色 • 同時傳送語音與數據 • 聲音的Circuit switch, 資料的Packet switch • 操作在世界共通的頻段 • 2.4GHz • 低功率與低成本模組 • 1個chip 10 U.S. • 1mW 可傳送範圍 10m • 最大傳輸速率1M(有效傳輸速率721Kb/s)

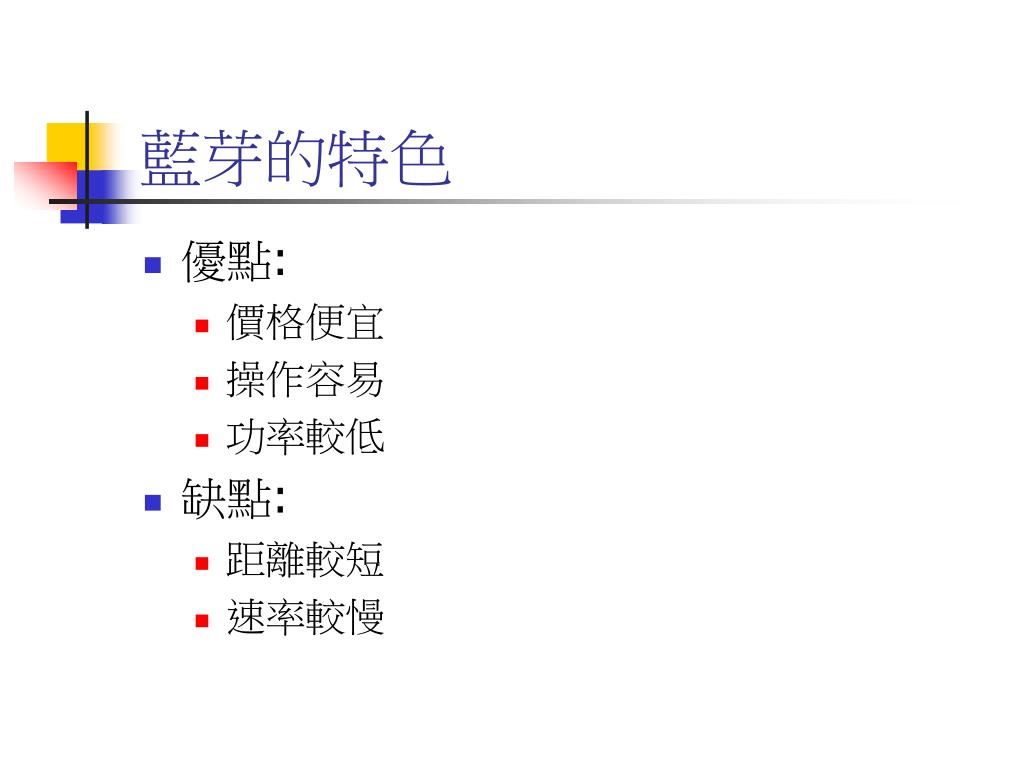

  5. 藍芽的特色 • 優點: • 價格便宜 • 操作容易 • 功率較低 • 缺點: • 距離較短 • 速率較慢

  6. 藍芽的特色 • 支援多個藍芽設備互相連接 • Piconet, Scatternet Piconet Slave Slave Master Master Slave Scatternet

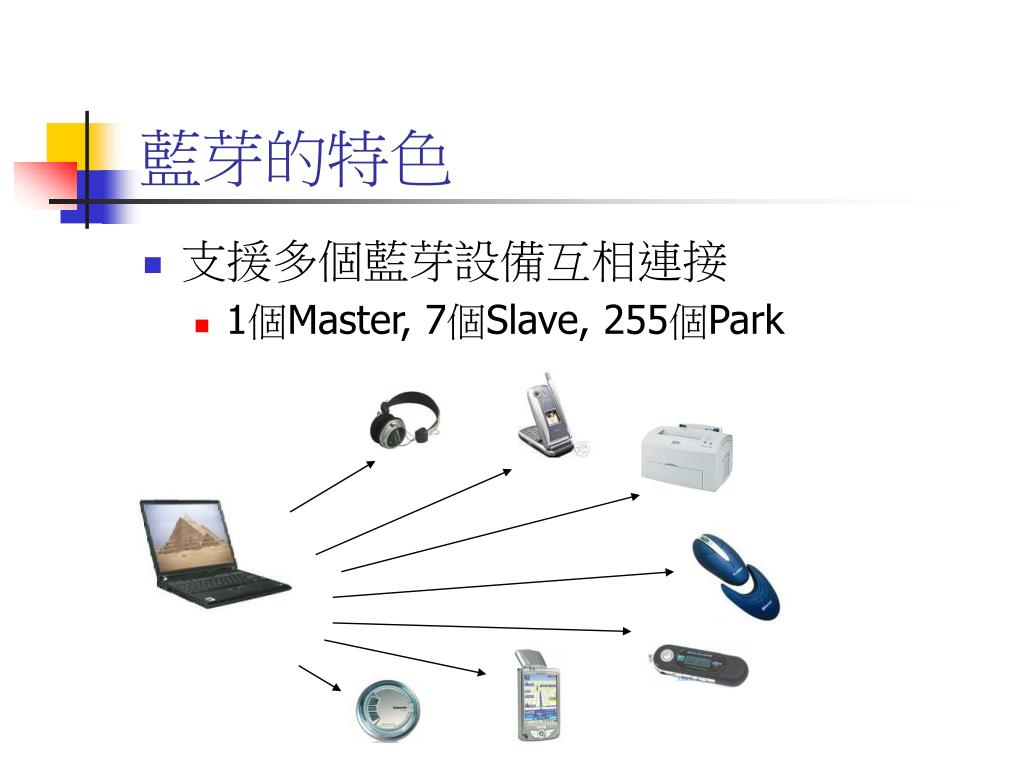

  7. 藍芽的特色 • 支援多個藍芽設備互相連接 • 1個Master, 7個Slave, 255個Park

  8. 大綱 • 起源與特色 • 應用層面 • 核心技術 • 與其他無線網路比較

  9. 藍芽的應用 藍芽 Hi Fi 連線組 藍芽USB接收器 藍芽印表機接收器 藍芽耳機

  10. 大綱 • 起源與特色 • 應用層面 • 核心技術 • 與其他無線網路比較

  11. 整體架構

  12. Radio階層協定 • 制定在ISM通用頻段上 • 2.4000GHz~2.4835的整個83.5MHz • 共79個頻道, 每個頻道間隔1MHz • 發射功率 • 100mW, 2.5mW, 1mW • 調變方式與技術 • 數位調變

  13. 數位調變 • 抗干擾能力強 • 支援多工(Multiplex)訊息傳輸 • 可進行編碼加密及壓縮 • Bluetooth使用GFSK f1 為 0 f2 為 1

  14. Baseband階層協定 • 設備位址 • BD_ADDR • LAP • UAP • NAP MSB LSB Non-significant Address Part 16 bits Upper Address Part 8 bits Lower Address Part 24 bits • AM_ADDR • 3bit NAP UAP LAP • PM_ADDR • 8bit

  15. 跳頻 • 輸入跳頻序列 • 跳頻速率每秒1600次 Channel 1 Channel 6 Channel 15 • 減少干擾 Channel 45 • 防止監聽

  16. 錯誤控制 • 1/3FEC(Forward Error Correction) • 資料位元重複三次 • 2/3FEC(Forward Error Correction) • 十個資料位元轉成十五個 • ARQ(Automatic Repeat Request) • ACK, NAK

  17. 高層通訊協定 • L2CAP • 聯絡Baseband • AT-command • 行動電話 • TCS Binary • 傳統電話 • OBEX • 紅外線 • RFCOMM • 支援RS232

  18. 安全保護機制 • 安全保護機制分三種模式 • 1: Non-secure • 2: Service level enforced security • 3: Link level enforced security 開始重要訊息 Service level Link level

  19. 大綱 • 起源與特色 • 應用層面 • 核心技術 • 與其他無線網路比較

  20. 與其他無線技術比較 • Bluetooth vs HomeRF • 由HomeRF Working Group在1998年提出 • 資訊家電

  21. 無線通訊標準應用場合 • 802.11b適用於辦公室內區域網路環境 • HomeRF應用於各種家電連結 • Bluetooth廣泛適用無線代替有線傳輸

  22. 三種技術整體比較

  23. 參考資料 • 無線藍芽技術 禹帆編著 • Communication System Haykin 4th Ed • http://www.aiptek.com.tw/chinese/product/bluetooth/bluetooth.htm 天瀚產品介紹
