  1. UMTS

  2. Plan • 1 Comment classer les services UMTS ? • 2 Core Network/Acess Network vs Acess Stratum/ Non Acess Stratum • 3 Radio Access Bearer (RAB) • 4 Comment optimiser les ressources radios ? • Techniques de Multiplex sur lien Radio • Etats de connection

  3. L’UMTS en quelques mots … • Perspectives de l’UMTS • Incompatibilité des systèmes 2G • Raisons économiques • Buts de l’UMTS : • Compatibilié avec les systèmes 2G. • Multimedia • Débits élevés • Itinérance inter-opérateurs

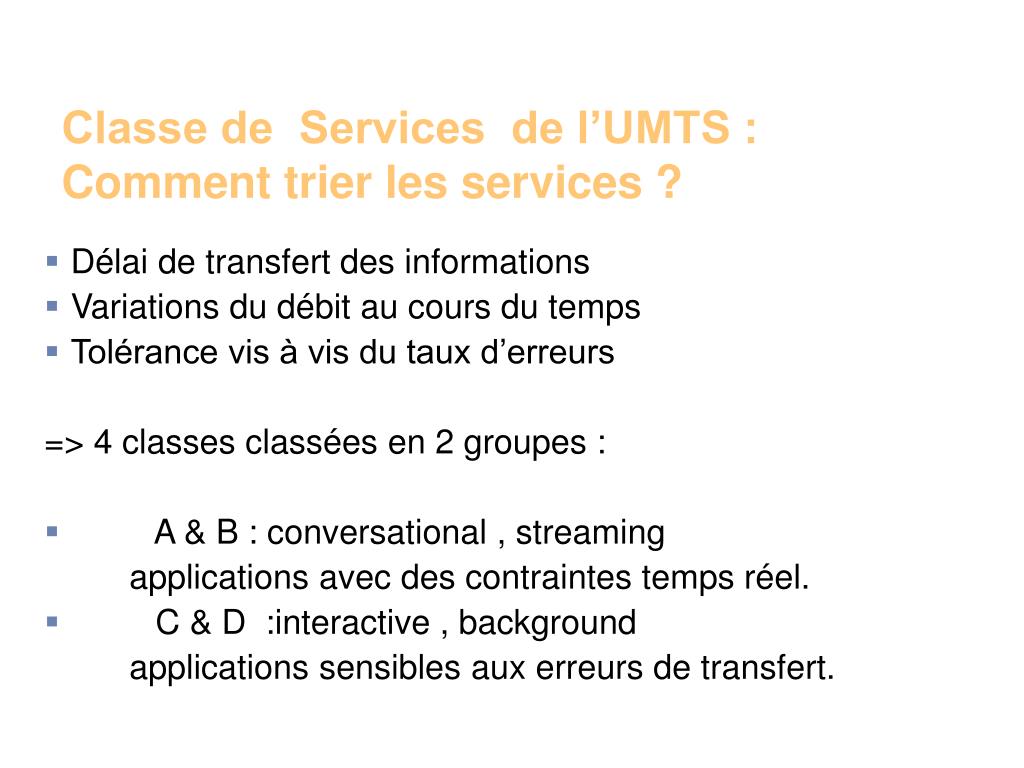

  4. Classe de Services de l’UMTS :Comment trier les services ? • Délai de transfert des informations • Variations du débit au cours du temps • Tolérance vis à vis du taux d’erreurs => 4 classes classées en 2 groupes : • A & B : conversational , streaming applications avec des contraintes temps réel. • C & D :interactive , background applications sensibles aux erreurs de transfert.

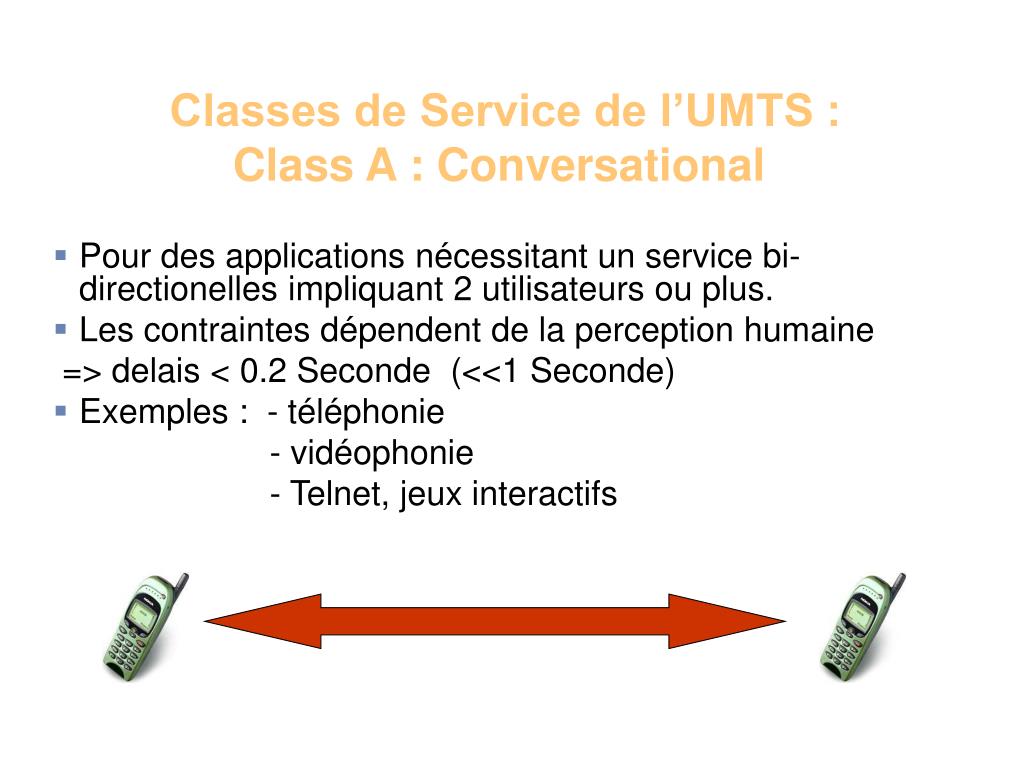

  5. Classes de Service de l’UMTS :Class A : Conversational • Pour des applications nécessitant un service bi-directionelles impliquant 2 utilisateurs ou plus. • Les contraintes dépendent de la perception humaine => delais < 0.2 Seconde (<<1 Seconde) • Exemples : - téléphonie - vidéophonie - Telnet, jeux interactifs

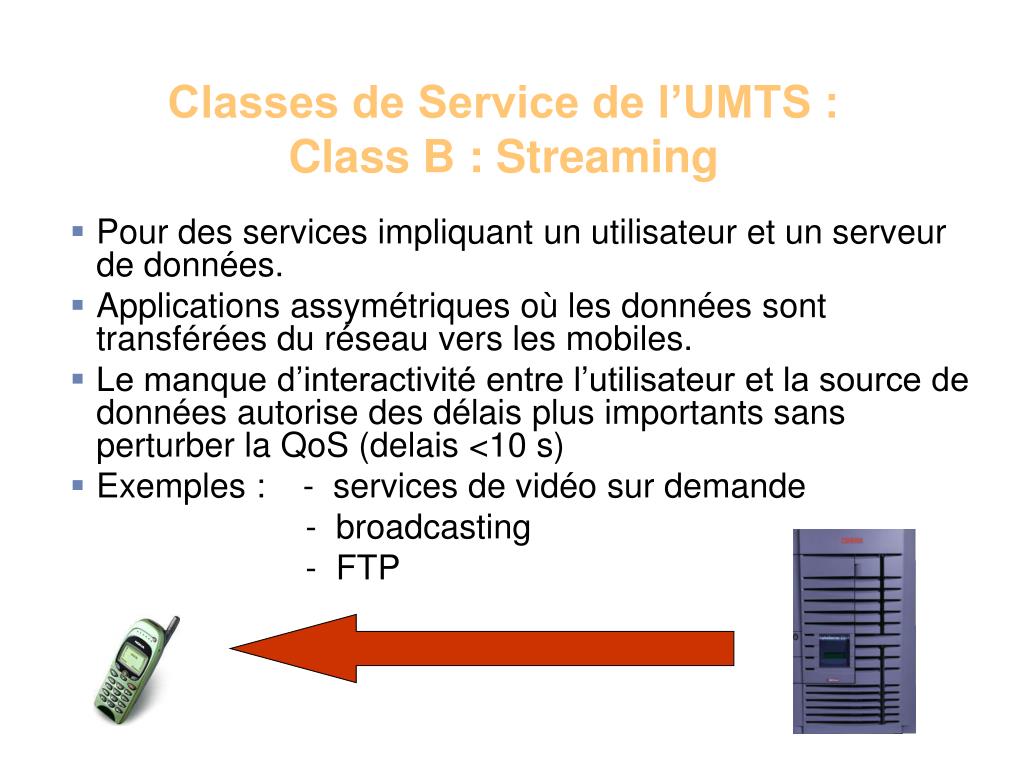

  6. Classes de Service de l’UMTS :Class B : Streaming • Pour des services impliquant un utilisateur et un serveur de données. • Applications assymétriques où les données sont transférées du réseau vers les mobiles. • Le manque d’interactivité entre l’utilisateur et la source de données autorise des délais plus importants sans perturber la QoS (delais <10 s) • Exemples : - services de vidéo sur demande - broadcasting - FTP

  7. Classes de Service de l’UMTS :Class C : Interactive • Quand l’utilisateur dialogue interactivement avec un serveur de données/ d’applications. • Contrairement aux classes A & B, les performances temps réel ne sont pas nécessaires (on doit uniquement attendre pour répondre aux requêtes). • Les informations ne doivent pas être altérées • Les délais sont de l’ordre de la seconde • Exemples: - Messages vocaux - surf - E-commerce Request Answer

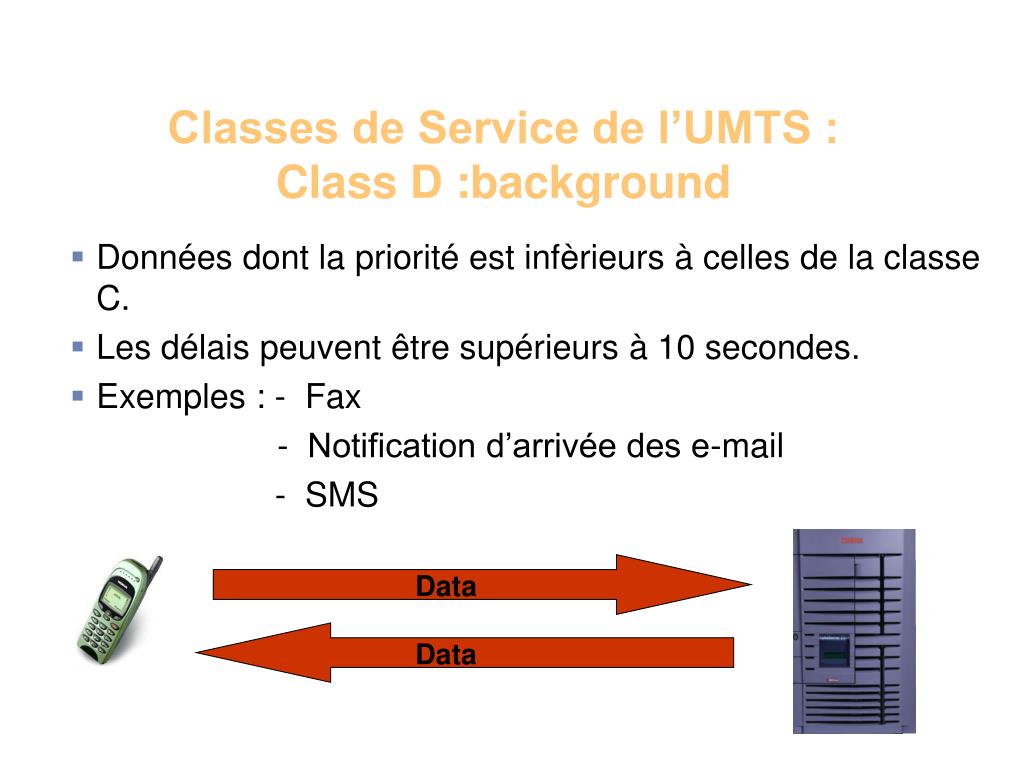

  8. Classes de Service de l’UMTS :Class D :background • Données dont la priorité est infèrieurs à celles de la classe C. • Les délais peuvent être supérieurs à 10 secondes. • Exemples : - Fax - Notification d’arrivée des e-mail - SMS Data Data

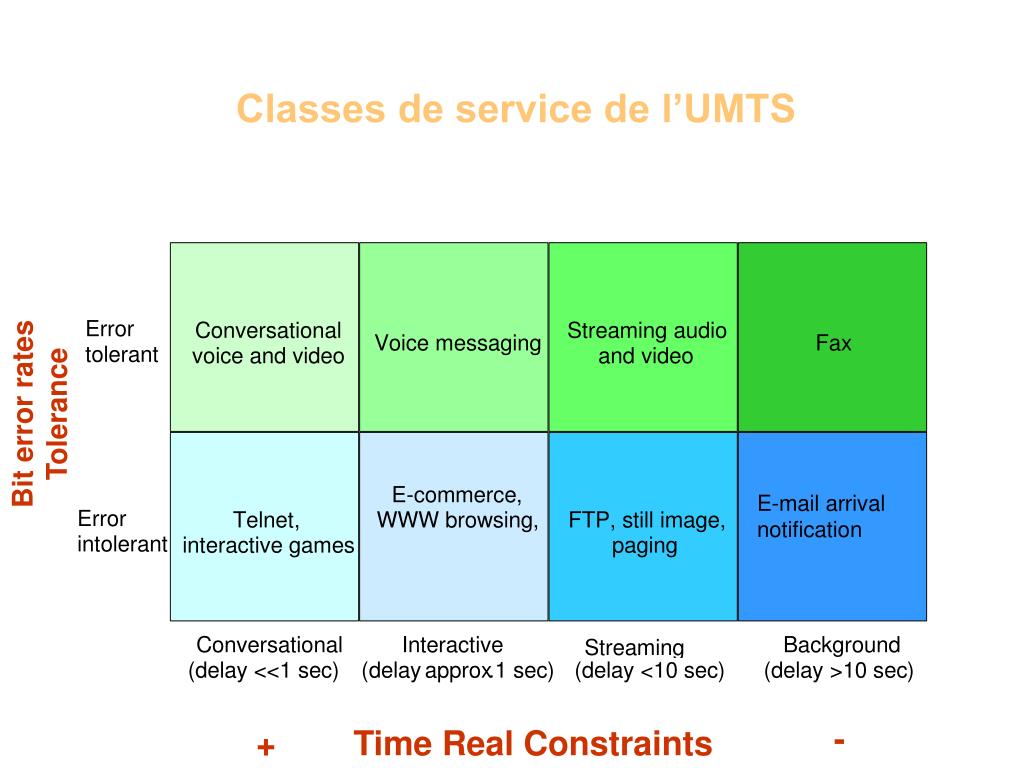

  9. Classes de service de l’UMTS Bit error rates Tolerance - + Time Real Constraints

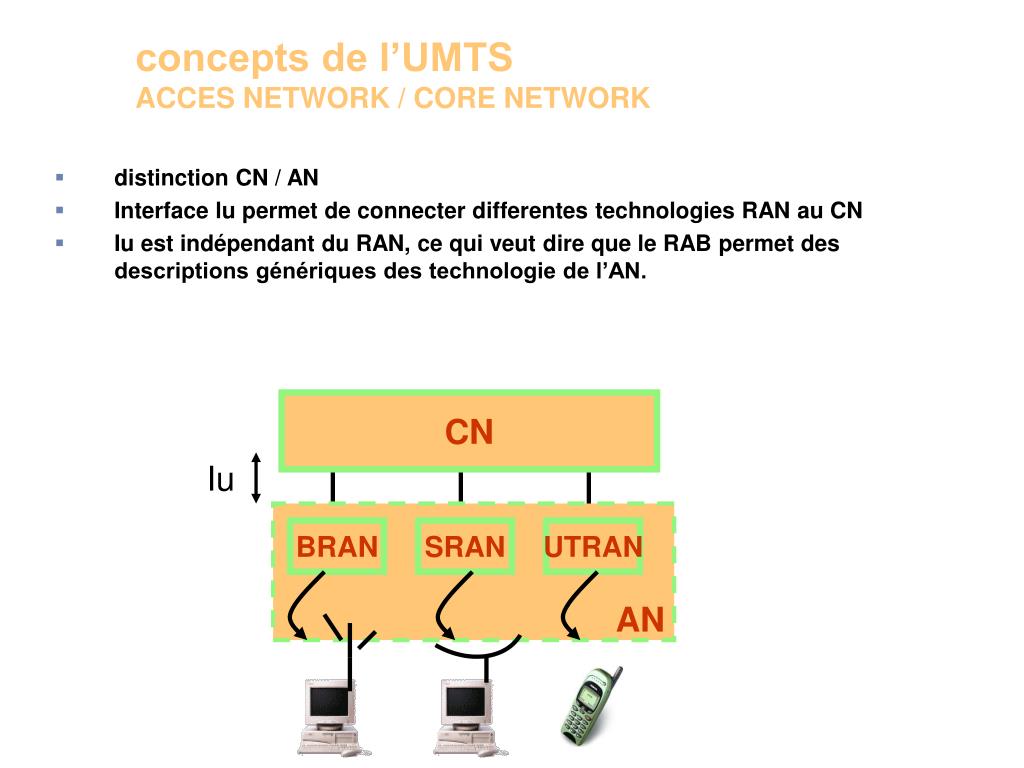

  10. concepts de l’UMTSACCES NETWORK / CORE NETWORK • distinction CN / AN • Interface lu permet de connecter differentes technologies RAN au CN • Iu est indépendant du RAN, ce qui veut dire que le RAB permet des descriptions génériques des technologie de l’AN. CN Iu BRAN SRAN UTRAN AN

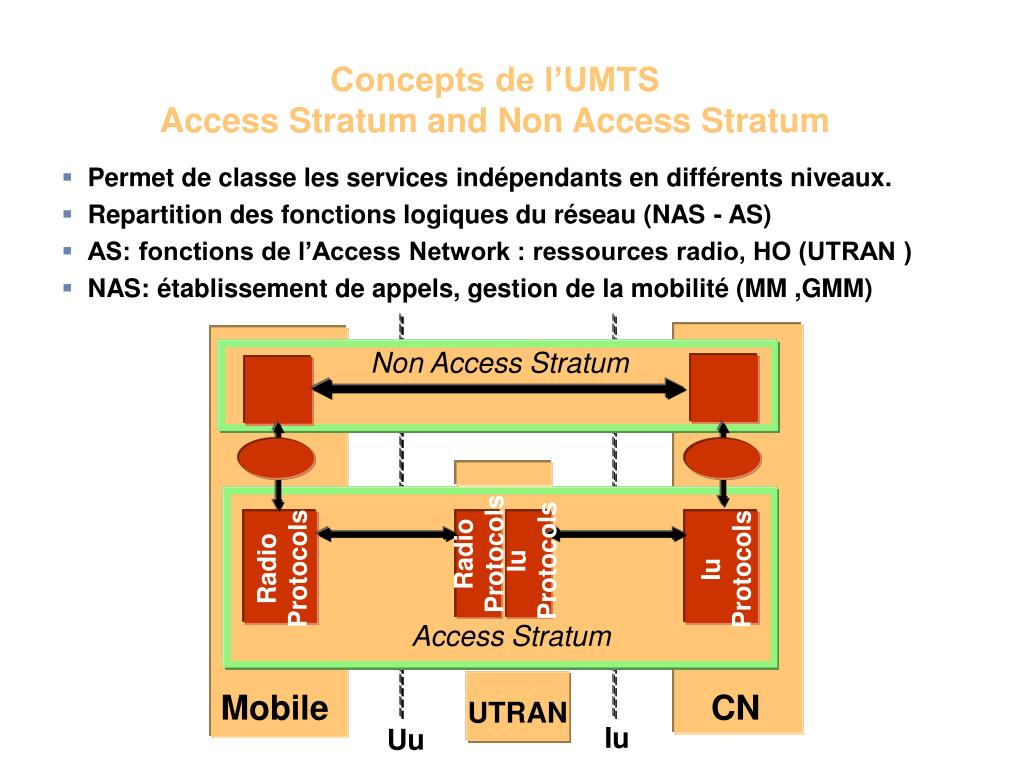

  11. Concepts de l’UMTSAccess Stratum and Non Access Stratum Non Access Stratum Radio Protocols Iu Protocols Radio Protocols Iu Protocols Access Stratum Mobile CN UTRAN • Permet de classe les services indépendants en différents niveaux. • Repartition des fonctions logiques du réseau (NAS - AS) • AS: fonctions de l’Access Network : ressources radio, HO (UTRAN ) • NAS: établissement de appels, gestion de la mobilité (MM ,GMM) Iu Uu

  12. UMTS concepts (3/5) UMTS function

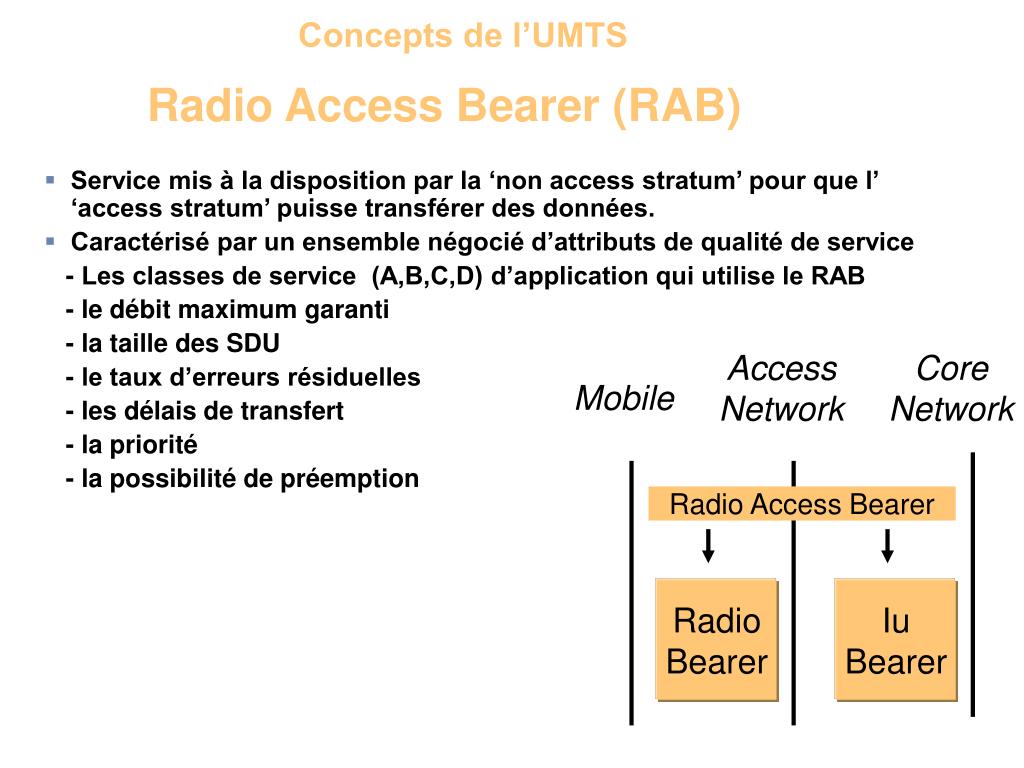

  13. Concepts de l’UMTS Radio Access Bearer (RAB) • Service mis à la disposition par la ‘non access stratum’ pour que l’ ‘access stratum’ puisse transférer des données. • Caractérisé par un ensemble négocié d’attributs de qualité de service - Les classes de service (A,B,C,D) d’application qui utilise le RAB - le débit maximum garanti - la taille des SDU - le taux d’erreurs résiduelles - les délais de transfert - la priorité - la possibilité de préemption Access Network Core Network Mobile Radio Access Bearer Radio Bearer Iu Bearer

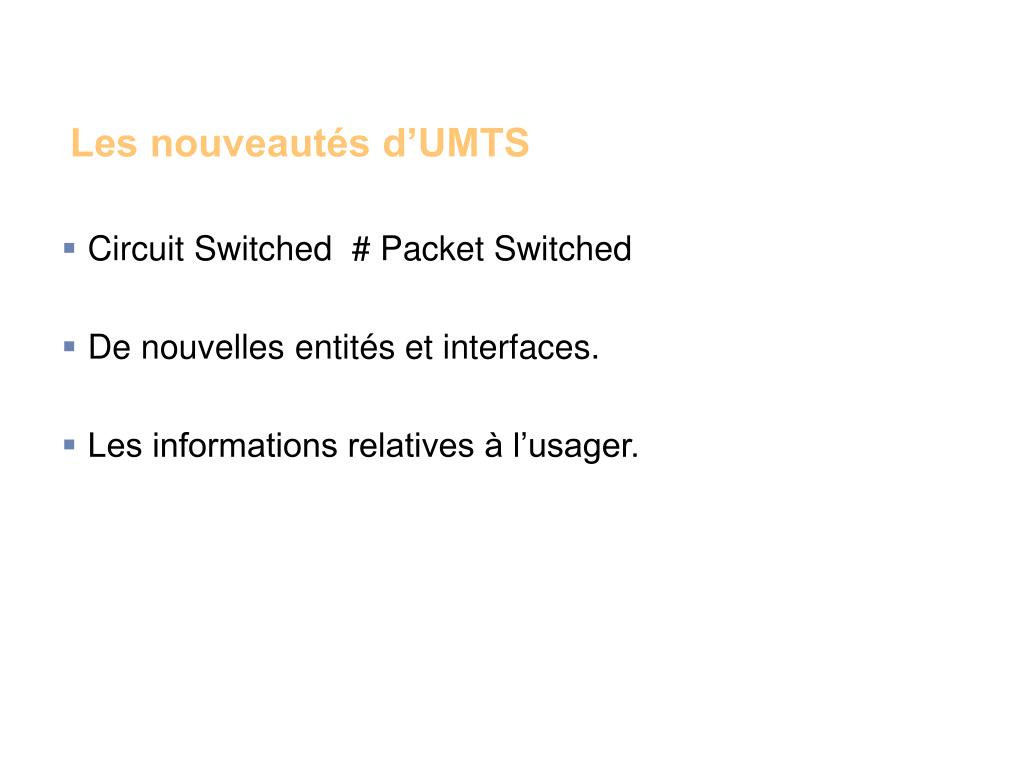

  14. Les nouveautés d’UMTS • Circuit Switched # Packet Switched • De nouvelles entités et interfaces. • Les informations relatives à l’usager.

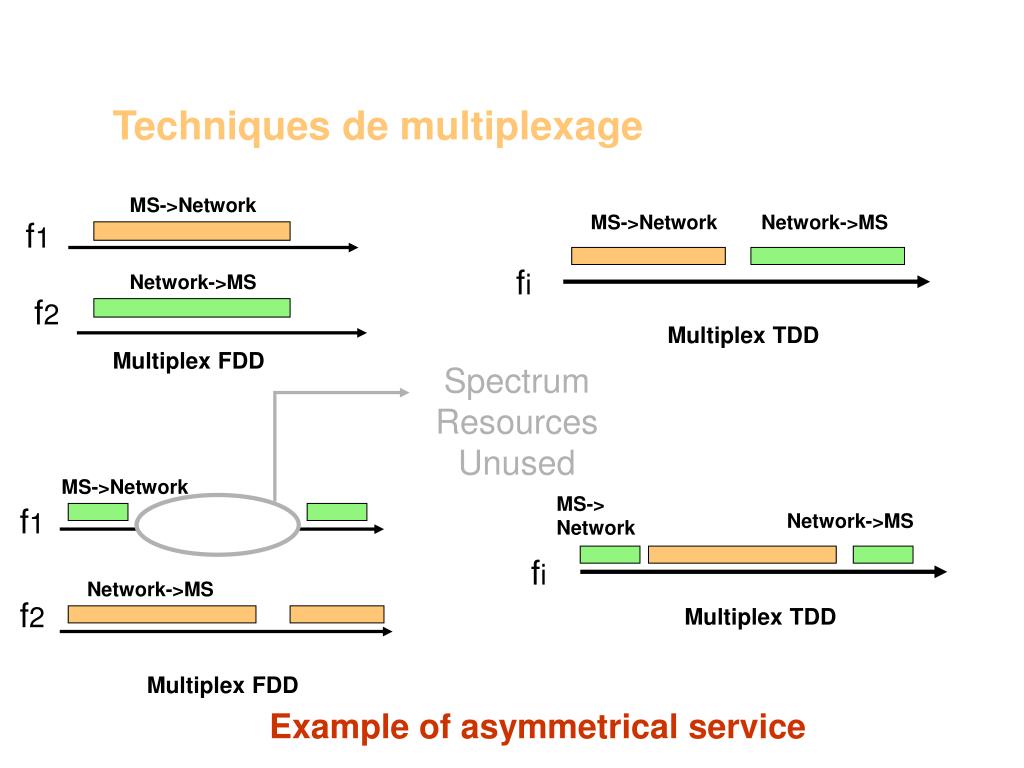

  15. How to optimize Radio ressources allocation ? Techniques de multiplexage MS->Network MS->Network Network->MS f1 fi Network->MS f2 Multiplex TDD Multiplex FDD Spectrum Resources Unused MS->Network MS-> Network f1 Network->MS fi Network->MS f2 Multiplex TDD Multiplex FDD Example of asymmetrical service

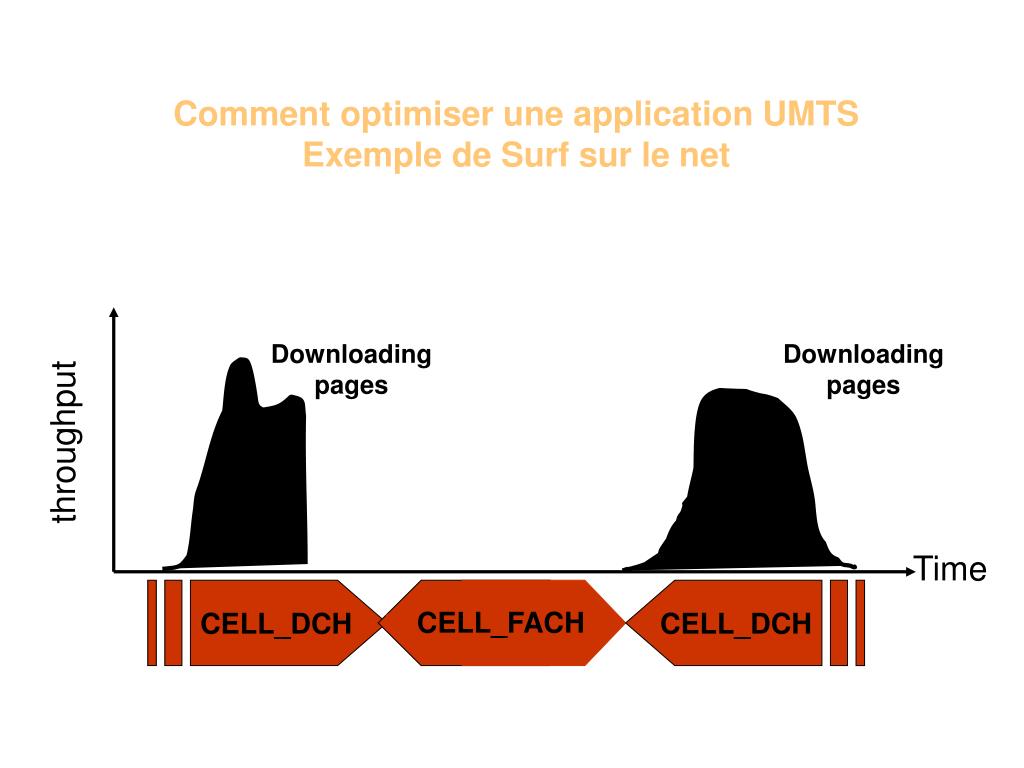

  16. Downloading pages Downloading pages throughput Time CELL_DCH CELL_DCH CELL_FACH How to optimize Radio ressources allocation ? Comment optimiser une application UMTSExemple de Surf sur le net

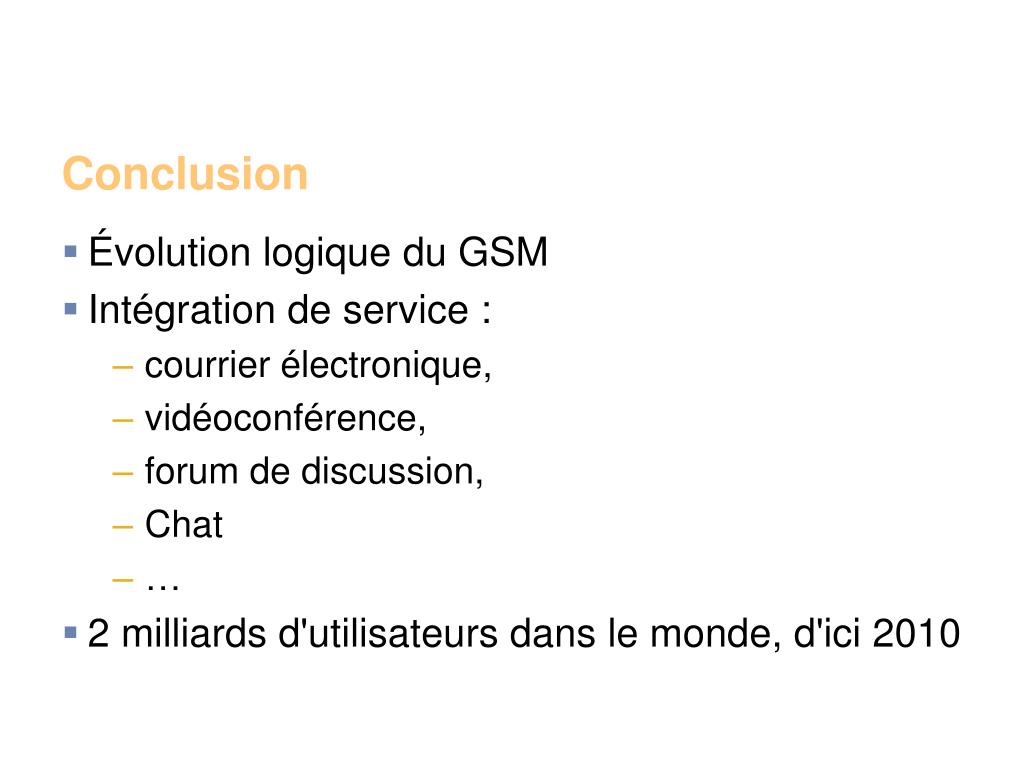

  17. Conclusion • Évolution logique du GSM • Intégration de service : • courrier électronique, • vidéoconférence, • forum de discussion, • Chat • … • 2 milliards d'utilisateurs dans le monde, d'ici 2010
