  1. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:1 Ex. Kaffeautomat Programmet är exemplet med kaffeautomaten från kapitlet 14 i kompendiet. Här används ett SFC-program för lösningen. Programmet ska använda 2 tasks. Bilder2008-04-025 • Sekvensen kan uttryckas med: • Betala rätt mynt • 2.a. Räkna antal drycker • 2.b1. Välj dryck • 2.b2. Placera mugg • 2.b3. Fyll mugg Tillstånden 2.b1-3. ska ligga i task Fyll. (Lösningen ska likna kompendiets version)

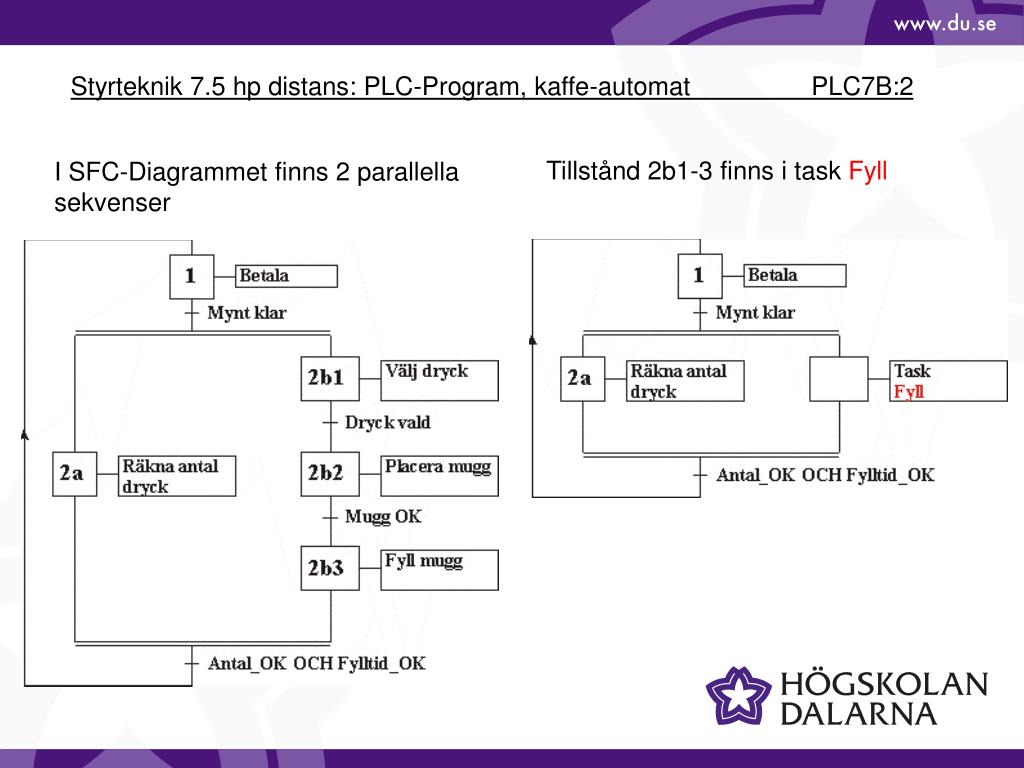

  2. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:2 Tillstånd 2b1-3 finns i task Fyll I SFC-Diagrammet finns 2 parallella sekvenser

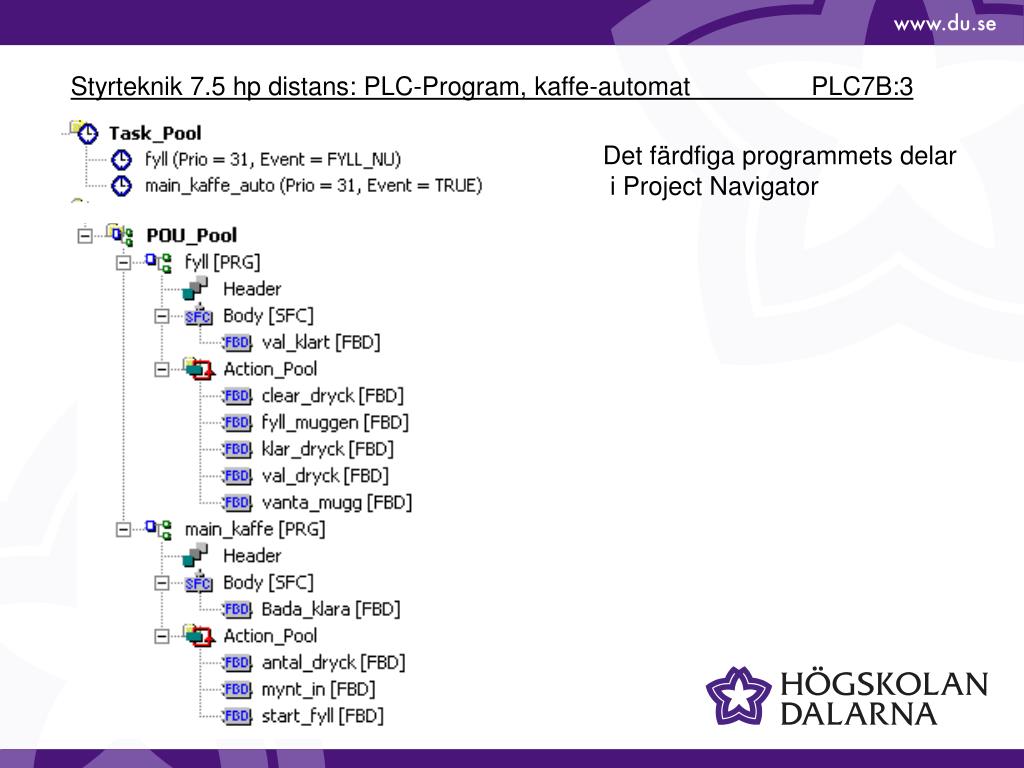

  3. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:3 Det färdfiga programmets delar i Project Navigator

  4. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:4 POU:n main_kaffe [PRG] task main_kaffe_auto innehåller enbart POU:n main_kaffe Parallella sekvenser. Det högra tillståndet sätter variabeln FYLL_NU som startar task_fyll, se nedan: • Ritning av SFC-diagram: • Markera ett ritobjekt. • Klicka på något av ritobjekten som blir aktiverat i menyraden • Det valda objektet placeras efter markerade ritobjektet i SFC-diagrammet.

  5. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:5 Första tillståndet Betalainnehåller Action mynt_in Action mynt_in Övergångsvillkoret är en boolsk variabel. Skrivs in direkt vid symbolen för villkoret SET_M ettställer utgången LEDNOD_RED tills en reset instruktion (RST_M) utförs. Motsvarar (S) och (R) i ladderdiagra m. Hur länge lyser LEDNOD_RED utan SET_M?

  6. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:6 Tillståndetrakna_antal_dryck innehåller actionantal_dryck INCP_M Inkrementerar variabeln d med 1 vid varje positiv flank (puls) på EN-ingången. Det finns även INC_M, se help. Heltalsvariabel ANTAL_DRYCKER kan behöva nollställas. Dubbelklicka på variabeln i Monitorläge ANTAL_DRYCKER är definierad som int, heltal med 16 bitar.

  7. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:7 Tillståndet task_fyllinnehåller Action start_fyll Enda innehållet i Action start_fyll Den booleska variabeln FYLL_NU är villkoret (Event) för att task fyll skall starta

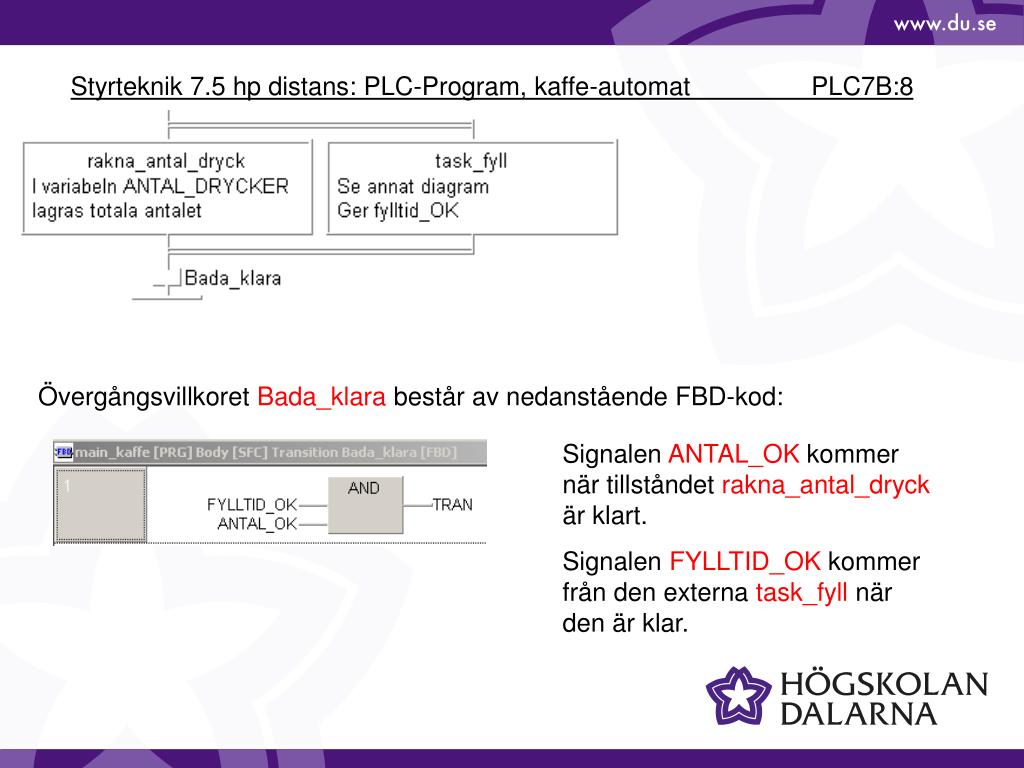

  8. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:8 Övergångsvillkoret Bada_klara består av nedanstående FBD-kod: Signalen ANTAL_OK kommer när tillståndet rakna_antal_dryck är klart. Signalen FYLLTID_OK kommer från den externa task_fyll när den är klar.

  9. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:9 POU:N fyll[PRG] Task fyll innehåller enbart POU fyll[PRG] I SFC-diagrammet har återföringen från det sista tillståndet till starttillståndet tagits bort. POU:N anropas som en subrutin och återhoppet sker från tillståndet klart genom att signalen FYLLTID_OK ett-ställs. OBS Ett SFC-diagram måste innehålla ett Initial Step (initialtillstånd) som markeras med dubbla linjer. Initial Step kan placeras godtyckligt i diagrammet.

  10. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:10 Olika delar av POU:n fyll[PRG]

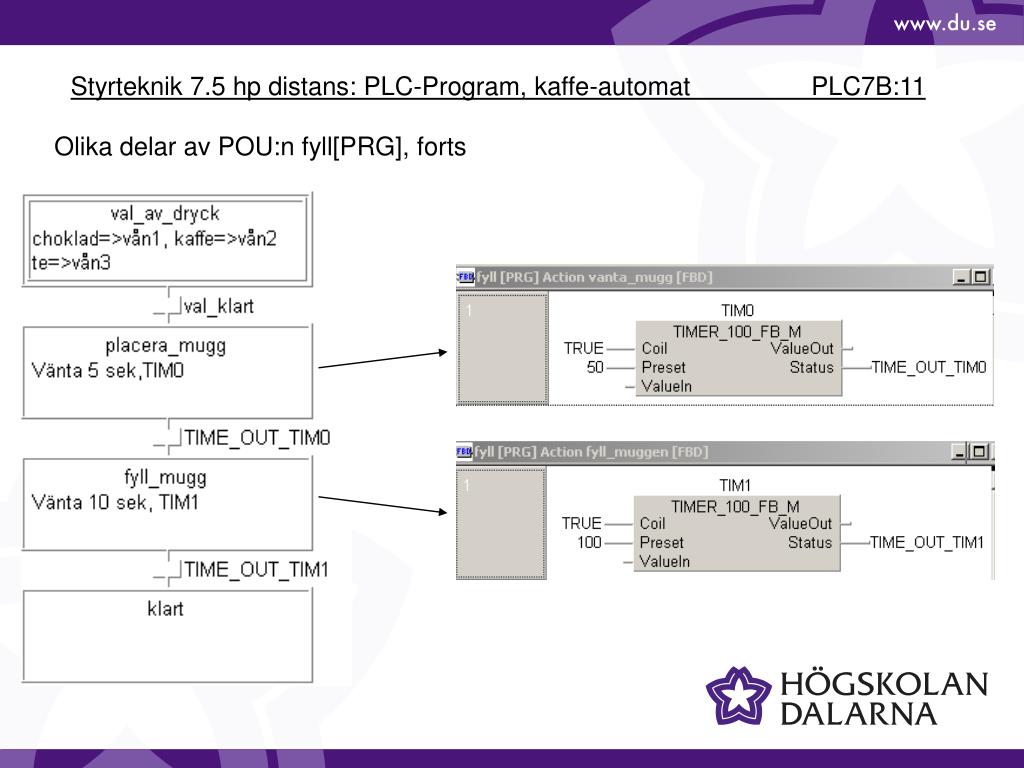

  11. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:11 Olika delar av POU:n fyll[PRG], forts

  12. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:12 Olika delar av POU:n fyll[PRG], forts

  13. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:13 Utgångsläge för Monitorering Tillståndet val_av_dryckär selekterat men inte aktivt eftersom task fyll inte har startat.Insignalerna för choklad etc har ingen inverkan.

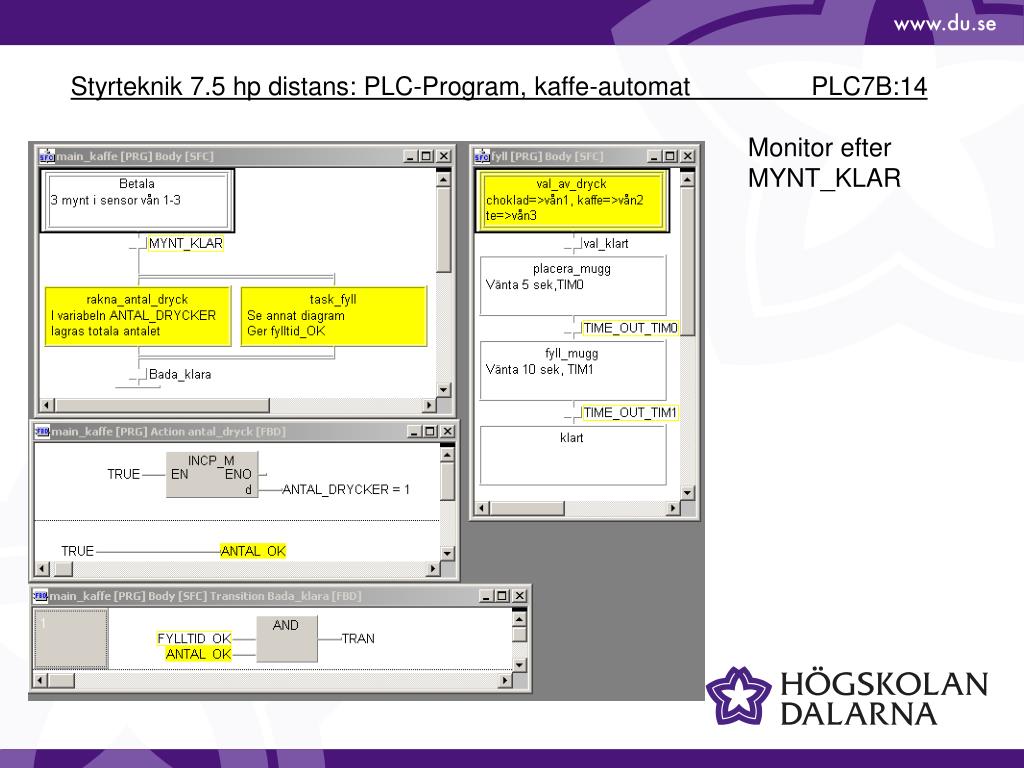

  14. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:14 Monitor efter MYNT_KLAR

  15. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:15 Monitor efterval_klart ochTIME_OUT_TIM0 Vad händer om INCP_M ersätts med INC_M?

  16. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:16 Med Upload kan den verkliga koden studeras. Kommentarena är inlagda manuellt.

  17. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:17 Hela Network 2

  18. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:18 Hela Network 1

  19. Styrteknik 7.5 hp distans: PLC-Program, kaffe-automat PLC7B:19
