  1. MIDI (2) Missatges 14/04/2010 MIDI-Missatges. Medín Peirón

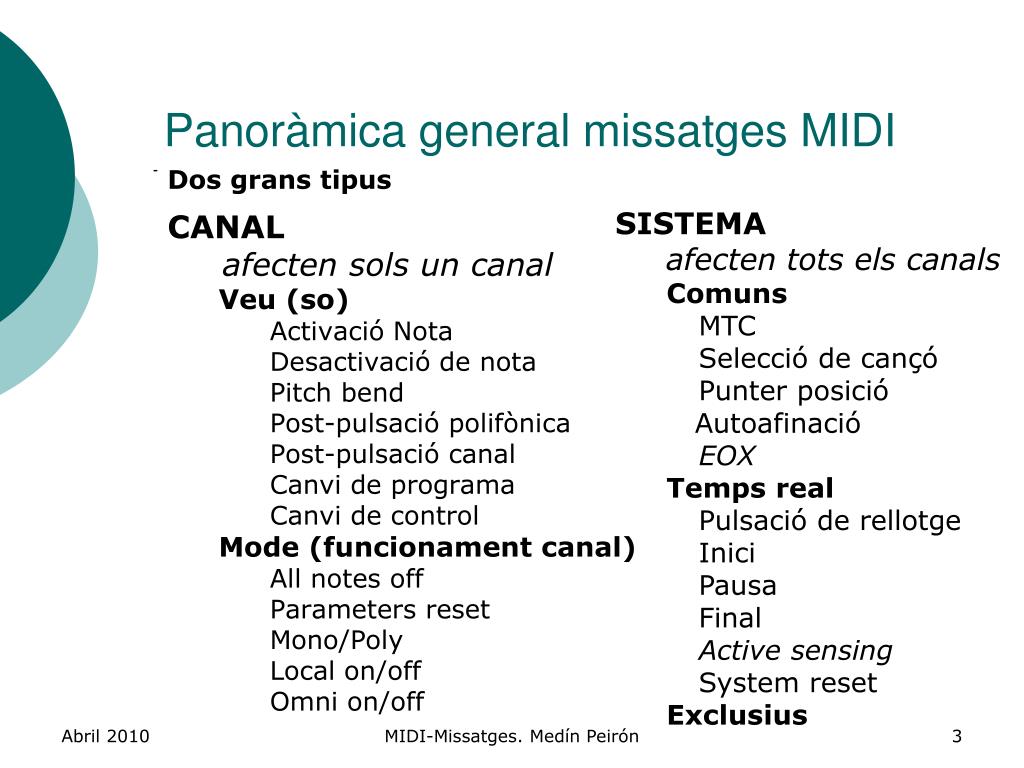

  2. Panoràmica general missatges MIDI Dos grans tipus CANAL afecten sols un canal SISTEMA afecten tots els canals Concepte de CANAL MIDI: vies per on enrutar independenment la informació (16, de 0-15 o 1-16, 10 per percussió)=Veus independents MIDI-Missatges. Medín Peirón

  3. Panoràmica general missatges MIDI Dos grans tipus CANAL afecten sols un canal Veu (so) Activació Nota Desactivació de nota Pitch bend Post-pulsació polifònica Post-pulsació canal Canvi de programa Canvi de control Mode (funcionament canal) All notes off Parameters reset Mono/Poly Local on/off Omni on/off SISTEMA afecten tots els canals Comuns MTC Selecció de cançó Punter posició Autoafinació EOX Temps real Pulsació de rellotge Inici Pausa Final Active sensing System reset Exclusius MIDI-Missatges. Medín Peirón

  4. Panoràmica general missatges MIDI veu canal veu sistema MIDI-Missatges. Medín Peirón

  5. Missatges de canal: estructura i tipus • Estructura dels missatges de canal • Tipus de missatges de canal (1111=Missatge sistema) Síntesi del so Funcionament del canal en bloc MIDI-Missatges. Medín Peirón

  6. Missatges de canal de veu: Note on (1) Activació nota: Producció Note on: STATUS BYTE Ha de sonar una nota Canal MIDI per on ha de sonar MIDI-Missatges. Medín Peirón

  7. Missatges de canal de veu: Note on (2) Activació nota: DATA BYTE 1 Alçada tonal nota que ha de sonar 0=do, +1 MP = +1 semitó, Múltiples 12=do, Rang>10 octaves Nostre C3 MIDI-Missatges. Medín Peirón

  8. Missatges de canal de veu: Note on (3) Activació nota: DATA BYTE 2 0=apaga la nota Velocitat Intensitat 127=màxima intensitat Controlador Velocity-sensitive Controlador Non Velocity-sensitive MIDI-Missatges. Medín Peirón Velocity=64

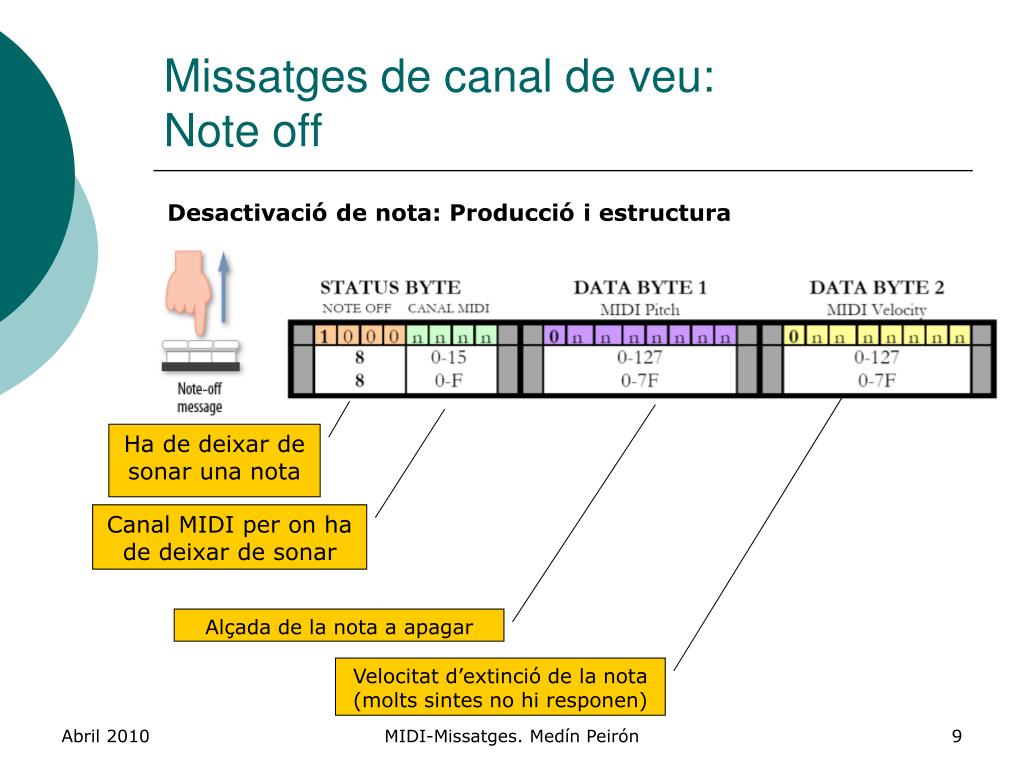

  9. Missatges de canal de veu: Note off Desactivació de nota: Producció i estructura Ha de deixar de sonar una nota Canal MIDI per on ha de deixar de sonar Alçada de la nota a apagar Velocitat d’extinció de la nota (molts sintes no hi responen) MIDI-Missatges. Medín Peirón

  10. Missatges de canal de veu: Note on i note off Durada nota MIDI MIDI-Missatges. Medín Peirón

  11. Missatges de canal de veu: Polyphonic aftertouch=key pressure Post-pulsació polifònica: producció i estructura Sobrepressió un cop baixada la tecla Post-pulsació polifònica (específica de cada nota) Alçada de la nota a la que s’associa la sobrepressió Valor de sobrepressió (sol canviar timbre i intensitat de nota) MIDI-Missatges. Medín Peirón

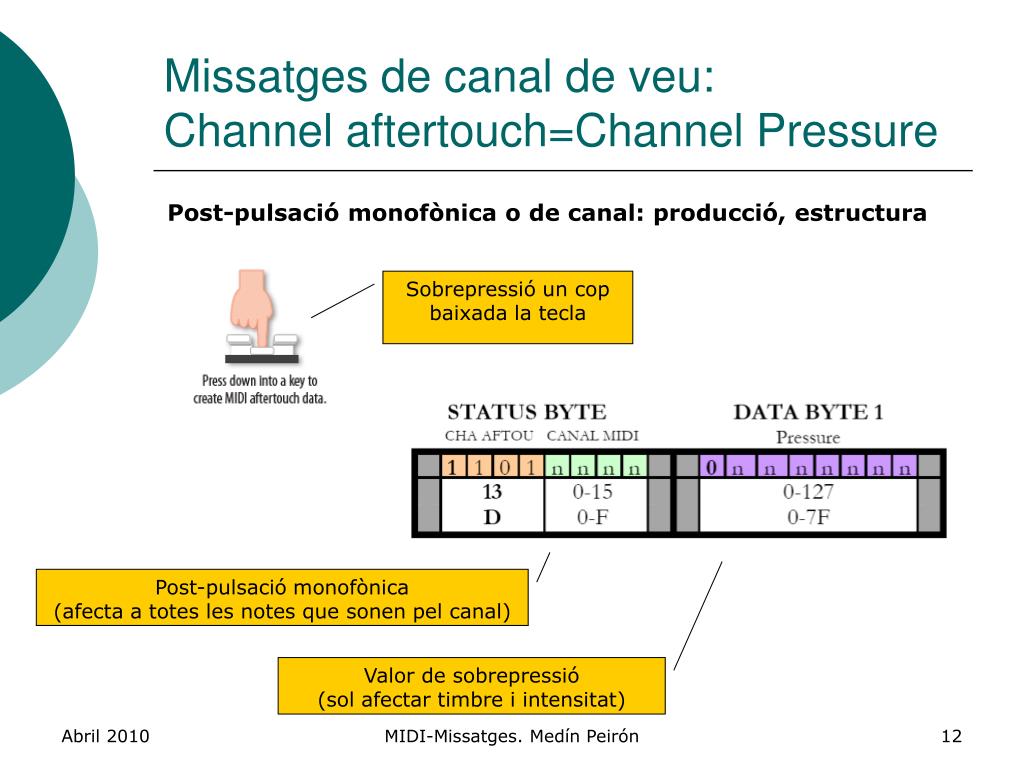

  12. Missatges de canal de veu: Channel aftertouch=Channel Pressure Post-pulsació monofònica o de canal: producció, estructura Sobrepressió un cop baixada la tecla Post-pulsació monofònica (afecta a totes les notes que sonen pel canal) Valor de sobrepressió (sol afectar timbre i intensitat) MIDI-Missatges. Medín Peirón

  13. Missatges de canal de veu: Pitch Bend Desplaçament afinació: producció i estructura Roda bending Desplaçament subtil de l’afinació a un canal Afecta l’alçada activa. Els dos bytes de dades s’ajunten en 14 bits que codifiquen 214=16384 valors diferents, entre -8192 (-2 tons) i +8191 (+2 tons). 1 PB=centèsimes cents MIDI-Missatges. Medín Peirón

  14. Missatges de canal de veu: Program Change: generalitats Concepte de PROGRAMA MIDI: timbre, instrument (patch) Canvi de programa Canviar el programa actiu al canal Es codifiquen fins a 128 programes diferents. (Però això no vol dir que només poguem tenir 128 timbres diferents, doncs tenim diferents bancs MIDI) MIDI-Missatges. Medín Peirón

  15. Missatges de canal de veu: Control Change (CC): producció Rodes, palanques, pedals, controls lliscants, butons… Roda de modulació potenciòmetres Pedal vSlides hSlides interruptors MIDI-Missatges. Medín Peirón

  16. Missatges de canal de veu: Control Change (CC) Un missatge de control ens permet canviar contínuament el valor d’un paràmetre qualsevol d’un dispositiu MIDI • Sintetitzador • Mòdul de so • Sampler • Caixa de ritmes • Processadors de so • Taules MIDI-Missatges. Medín Peirón

  17. Missatges de canal de veu: Control Change missatge mínim (1) STATUS BYTE Canvi del valor d’un control d’un canal 0-119 Canvi del mode del canal 120-127 MIDI-Missatges. Medín Peirón

  18. Missatges de canal de veu: Control Change: missatge mínim (2) DATA BYTE 1 Número de control a modificar (entre 0 i 119). Més que suficient per controlar tots els paràmetres d’un dispositiu MIDI MIDI-Missatges. Medín Peirón

  19. Missatges de canal de veu: Control Change: missatge mínim (3) DATA BYTE 2 Valor que ha d’adoptar el control MIDI-Missatges. Medín Peirón

  20. Missatges de canal de veu: Control Change (CC): llistat exhausitu DATA BYTE 1DATA BYTE 2 Dec Hex Nom del control Rang Ús MIDI-Missatges. Medín Peirón

  21. Missatges de canal de veu: Control Change (CC): efectes • Definits • CC’S=continuos controllers : En la majoria de controls la variació contínua del valor comporta una variació contínua d’una qualitat perceptiva del so • Conmuted: En alguns controls, la variació del valor del control només comporta la conmutació entre dos estats perceptius diferents possibles • No-definits • Nom i funció és implementada de forma lliure per cada fabricant MIDI-Missatges. Medín Peirón

  22. Missatges de canal de veuCC 0-63 • Resolució valor • Senzilla • Doble Un missatge, 27=128 valors diferents +32 + Dos missatges, 214=16384 valors diferents MIDI-Missatges. Medín Peirón

  23. Missatges de canal de veu: CC 0-63 La majoria produeixen canvis perceptivament continus Canvi de banc CC 0 MSB valor / CC 0 MSB valor + CC 32 LSB valor Modulation wheel CC 1 MSB valor / CC 1 MSB valor + CC 33 LSB valor Channel volume CC 7 MSB valor / CC 7 MSB valor+ CC 39 LSB valor Pan CC 10 MSB valor / CC 10 MSB valor+ CC 42 LSB valor Expression controller CC 11 MSB valor / CC 11 MSB valor+ CC 43 LSB valor Alguns, però, no estàn definits: Undefined CC 20 - CC 31 CC 51 - CC 63 MIDI-Missatges. Medín Peirón

  24. Missatges de canal de veu: CC 64-69 • Resolució valor • Sempre senzilla Un missatge, 27=128 valors diferents MIDI-Missatges. Medín Peirón

  25. Missatges de canal de veu: CC 64-69 Controls conmutats (on/off), pedals Sustain CC 64 MSB Portamento CC 65 MSB Sostenuto Pedal CC 66 MSB Soft Pedal CC 67 MSB Legato Pedal CC 68 MSB Hold Pedal 2 CC 69 MSB MIDI-Missatges. Medín Peirón

  26. Missatges de canal de veu: CC 70-79 • Resolució valor • Sempre senzilla Un missatge, 27=128 valors diferents MIDI-Missatges. Medín Peirón

  27. Missatges de canal de veu: CC 70-79 CC’s Sound Controllers Sound Controller 1: Sound Variation CC 70 MSB Sound Controller 2: Timbre/Harmonic Intens CC 71 MSB Sound Controller 3: Release Time CC 72 MSB Sound Controller 4: Attack time CC 73 MSB Sound Controller 5: Brightness CC 74 MSB Sound Controller 6: Decay Time CC 75 MSB MIDI-Missatges. Medín Peirón

  28. Missatges de canal de veu: CC 91-95 • Resolució valor • Sempre senzilla Un missatge, 27=128 valors diferents MIDI-Missatges. Medín Peirón

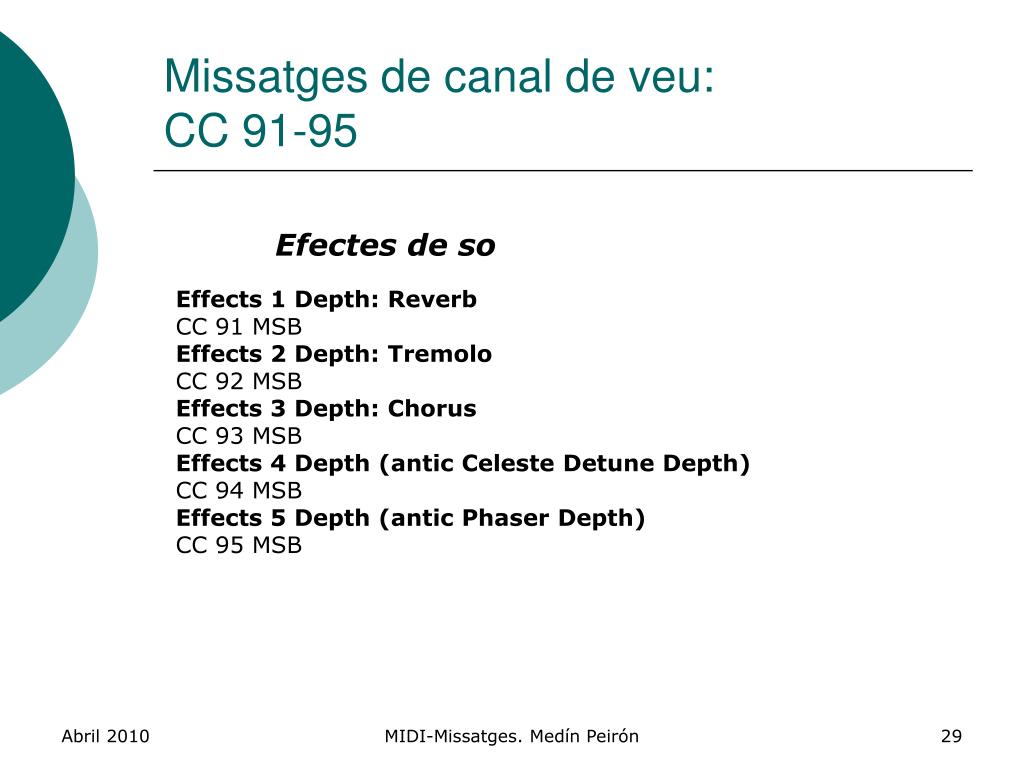

  29. Missatges de canal de veu: CC 91-95 Efectes de so Effects 1 Depth: Reverb CC 91 MSB Effects 2 Depth: Tremolo CC 92 MSB Effects 3 Depth: Chorus CC 93 MSB Effects 4 Depth (antic Celeste Detune Depth) CC 94 MSB Effects 5 Depth (antic Phaser Depth) CC 95 MSB MIDI-Missatges. Medín Peirón

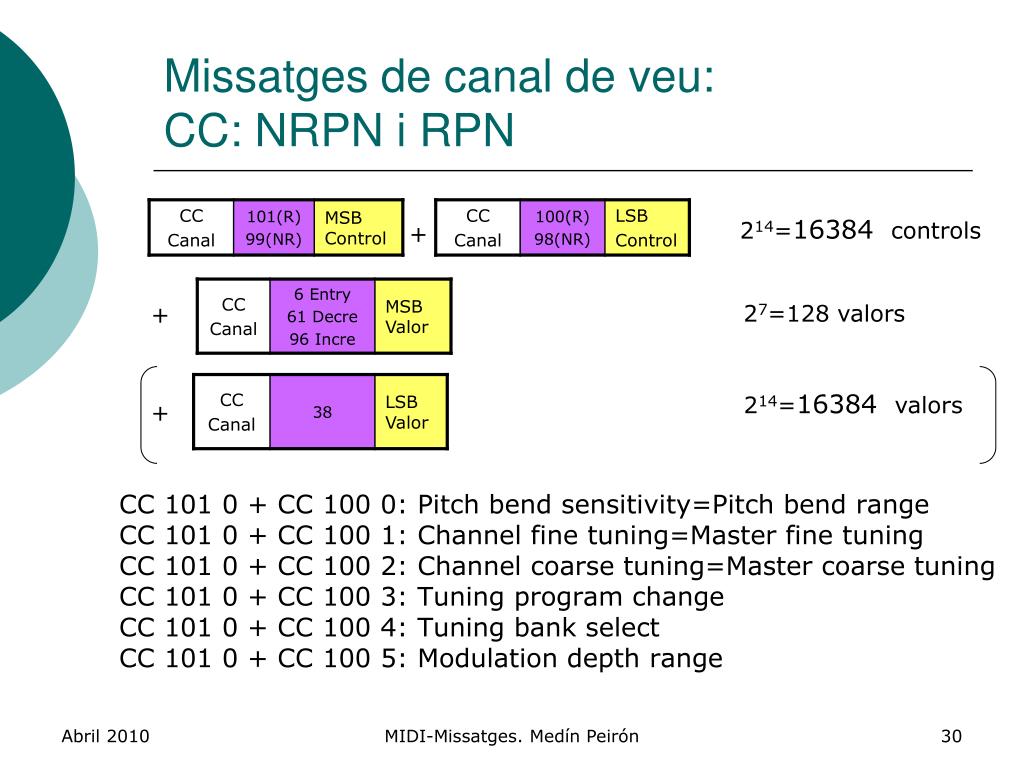

  30. Missatges de canal de veu: CC: NRPN i RPN CC 101 0 + CC 100 0: Pitch bend sensitivity=Pitch bend range CC 101 0 + CC 100 1: Channel fine tuning=Master fine tuning CC 101 0 + CC 100 2: Channel coarse tuning=Master coarse tuning CC 101 0 + CC 100 3: Tuning program change CC 101 0 + CC 100 4: Tuning bank select CC 101 0 + CC 100 5: Modulation depth range 214=16384 controls + 27=128 valors + 214=16384 valors + MIDI-Missatges. Medín Peirón

  31. Missatges de canal de mode: Generalitats Síntesi del so Funcionament del canal en bloc Estructura El primer byte de dades només pot adquirir 8 valors diferents, que codifiquen 8 tipus de missatges de mode de canal Canal Comencem com missatge de canvi de control MIDI-Missatges. Medín Peirón

  32. Missatges de mode de canal: All notes off (desactiva totes les notes) Producció Estructura Funció: desactiva totes les notes que estan sonant pel canal MIDI-Missatges. Medín Peirón

  33. Missatges de mode de canal: Reset all controllers (inicia els controls) Estructura Funció: posa tots els controls del canal al seu valor per defecte banc=0 programa=0 modulació=0 volum=100 panorama=64 expressió=127 etc… MIDI-Missatges. Medín Peirón

  34. Missatges de mode de canal: Mono on=Poly off Estructura Funció: posa un o més canals en mode monofònic DATA BYTE 2=0, afecta a tots els canals DATA BYTE 2=1, afecta al CANAL MIDI DATA BYTE 2=2, afecta al CANAL MIDI i al següent DATA BYTE 3=3, afecta al CANAL MIDI i als dos següents … DATA BYTE 3=15, afecta al CANAL MIDI i als 14 següents MIDI-Missatges. Medín Peirón

  35. Missatges de mode de canal: Poly on=Mono off Estructura Funció: fa que el canal funcioni de forma polifònica (poden sonar tantes notes simultànies com el sintetitzador permet) MIDI-Missatges. Medín Peirón

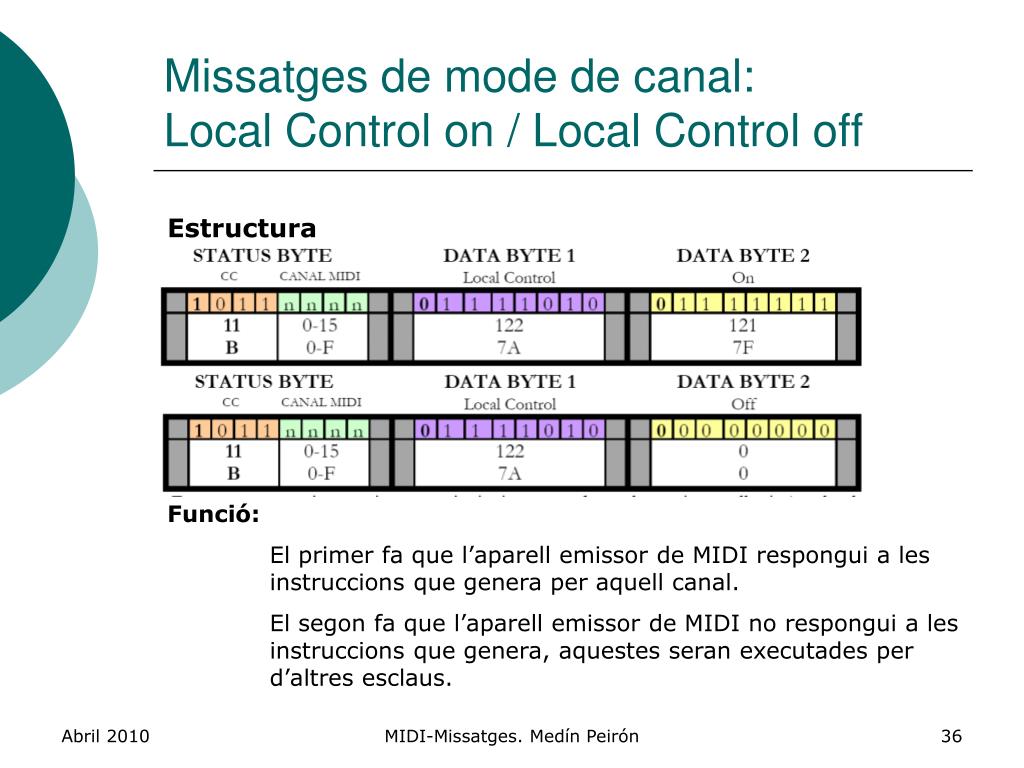

  36. Missatges de mode de canal: Local Control on / Local Control off Estructura Funció: El primer fa que l’aparell emissor de MIDI respongui a les instruccions que genera per aquell canal. El segon fa que l’aparell emissor de MIDI no respongui a les instruccions que genera, aquestes seran executades per d’altres esclaus. MIDI-Missatges. Medín Peirón

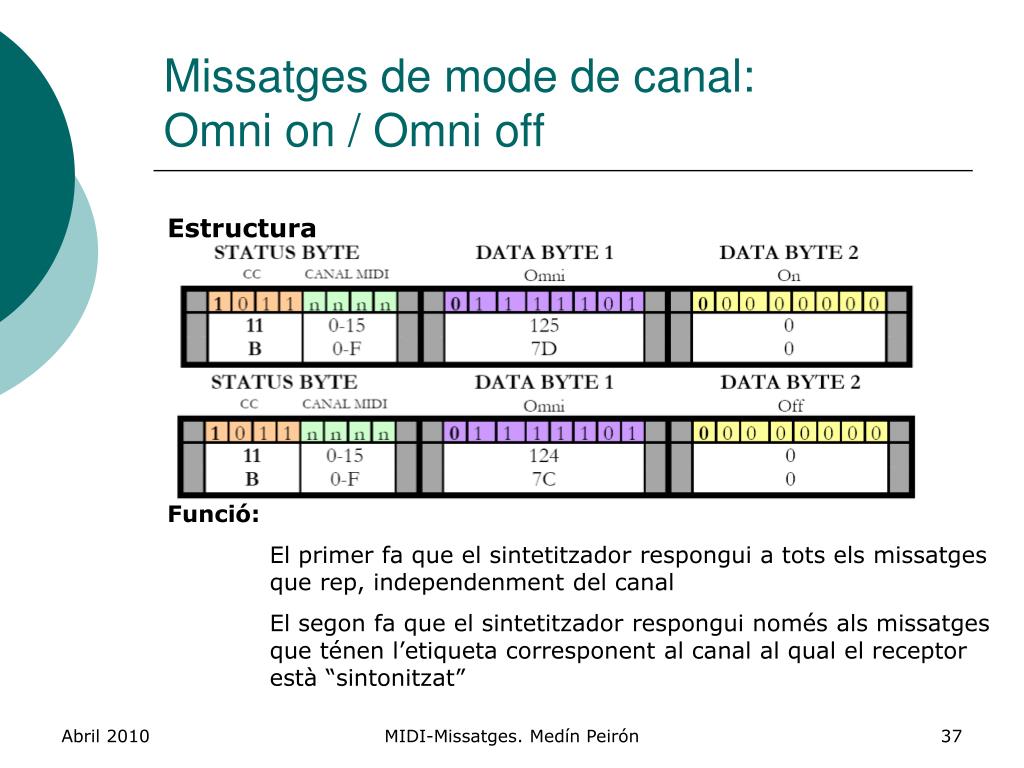

  37. Missatges de mode de canal: Omni on / Omni off Estructura Funció: El primer fa que el sintetitzador respongui a tots els missatges que rep, independenment del canal El segon fa que el sintetitzador respongui només als missatges que ténen l’etiqueta corresponent al canal al qual el receptor està “sintonitzat” MIDI-Missatges. Medín Peirón

  38. Panoràmica general missatges MIDI Dos grans tipus CANAL afecten sols un canal Veu (so) Activació Nota Desactivació de nota Pitch bend Post-pulsació polifònica Post-pulsació canal Canvi de programa Canvi de control Mode (funcionament canal) All notes off Parameters reset Mono/Poly Local on/off Omni on/off SISTEMA afecten tots els canals Comuns MTC Selecció de cançó Punter posició Autoafinació EOX Temps real Pulsació de rellotge Inici Pausa Final Active sensing System reset Exclusius MIDI-Missatges. Medín Peirón

  39. Missatges de sistema: generalitats • Definició: han de ser executats per tots els aparells receptors, independenment del canal al que estiguin sintonitzats • Estructura: • Tipus de missatges de sistema • Comuns: sincronia reproductor/seqüenciador (MTC) i altres • Real Time (MC): rellotge, reproducció seqüència • Exclusius: de format i implementació lliure Pocs casos Quatre bits alts fixos No codifica canal (nnnn), sinó el tipus de missatge de sistema MIDI-Missatges. Medín Peirón

  40. Missatges de sistema comuns:Generalitats • Adreçats a tots els aparells receptors • Funcions heterogènies • Sincronia dispositius (reproduct./seqüenciador) per codi de temps • Codificació avenç de la reproducció de seqüències • Codificació seqüència a reproduïr • Afinació sintetitzadors analògics. • FI missatge de sistema exclusiu MIDI-Missatges. Medín Peirón

  41. Missatges de sistema comuns:MIDI Time Code (MTC) quarter frame Producció Hora Minut SMPTE Segon Frame Estructura Quatre missatges MTC per cadena SMPTE Quatre bits alts unitat temps Quatre bits baixos valor temps Funció: sincronia màster (reproductor) i esclau (seqüenciador) absoluta MIDI-Missatges. Medín Peirón

  42. Missatges de sistema comuns: Posició de cançó Estructura Funció Codifica la posició actual de la seqüència reproduïda, en nombre de beats MIDI (hi ha un cada sis polsos de rellotge) que han passat des de que la seqüència va començar a ser reproduïda. Quan arriba un missatge de temps real continue, es prossegueix la reproducció des d’on s’havia aturat. MIDI-Missatges. Medín Peirón

  43. Missatges de sistema comuns: Selector de cançó Estructura Funció Codifica el número de cançó a interpretar pel seqüenciador. Aquesta cançó serà la reproduïda quan arribi un missatge de temps real de tipus start. MIDI-Missatges. Medín Peirón

  44. Missatges de sistema comuns: Autoafinació Estructura Funció El MIDI va començar amb instruments analògics, i aquest missatge servia per a que aquests afinessin els seus oscil·ladors. Normalment no s’utilitza als sintetitzadors digitals. MIDI-Missatges. Medín Peirón

  45. Missatges de sistema comuns: (EOX): fi de sistema exclusiu Estructura Funció Indica que el missatge exclusiu de sistema, amb un nombre de bits lliure, s’ha acabat. MIDI-Missatges. Medín Peirón

  46. Missatges de sistema a temps real:Generalitats Estructura • Tenen un sol byte d’estat • Caràcter urgent, tenen prioritat, poden aparèixer a qualsevol lloc, fins i tot entre el byte d’estat i de dades de qualsevol missatge Funcions relacionades amb el funcionament a temps real dels dispositius: • Font de referències temporals • Controlen aspectes de la reproducció d’una seqüència en temps real en base a aquestes referències • Altres: active sensing i reset del dispositiu MIDI-Missatges. Medín Peirón

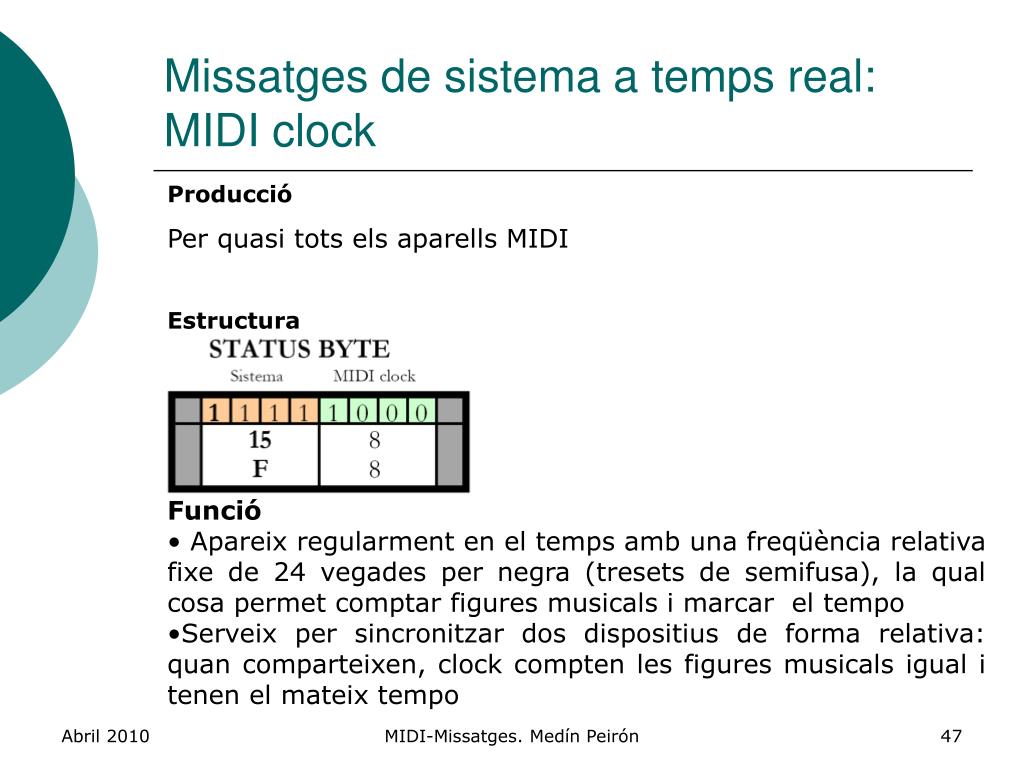

  47. Missatges de sistema a temps real: MIDI clock Producció Per quasi tots els aparells MIDI Estructura Funció • Apareix regularment en el temps amb una freqüència relativa fixe de 24 vegades per negra (tresets de semifusa), la qual cosa permet comptar figures musicals i marcar el tempo • Serveix per sincronitzar dos dispositius de forma relativa: quan comparteixen, clock compten les figures musicals igual i tenen el mateix tempo MIDI-Missatges. Medín Peirón

  48. Missatges de sistema a temps real: MIDI tick Producció Per quasi tots els aparells MIDI Estructura Funció • Apareix regularment en el temps amb una freqüència relativa variable, entre 24 i 960 vegades per negra • Determina la resolució temporal • Dos dispositius que comparteixen tick comparteixen manera de comptar el temps i poden avançar i retrocedir en el temps sincronitzadament MIDI-Missatges. Medín Peirón

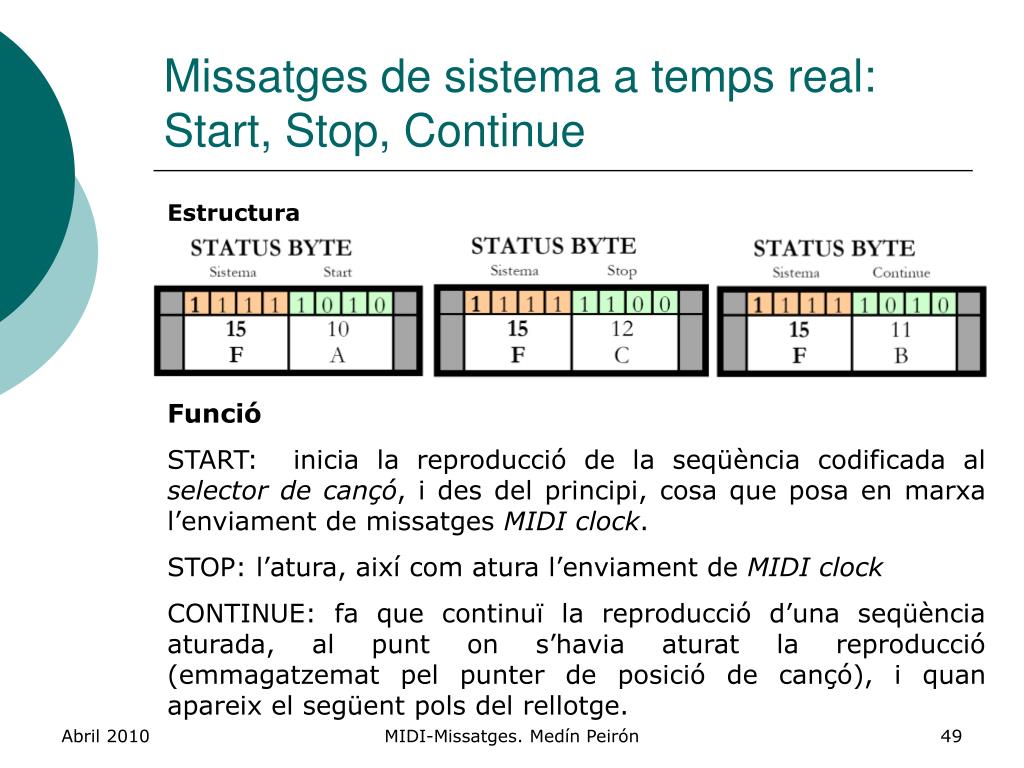

  49. Missatges de sistema a temps real: Start, Stop, Continue Estructura Funció START: inicia la reproducció de la seqüència codificada al selector de cançó, i des del principi, cosa que posa en marxa l’enviament de missatges MIDI clock. STOP: l’atura, així com atura l’enviament de MIDI clock CONTINUE: fa que continuï la reproducció d’una seqüència aturada, al punt on s’havia aturat la reproducció (emmagatzemat pel punter de posició de cançó), i quan apareix el següent pols del rellotge. MIDI-Missatges. Medín Peirón

  50. Missatges de sistema a temps real: Active sense Producció Per part d’alguns emissors, cada 300 ms. Estructura Funció (facultativa) • Els receptors preparats esperen rebre algun missatge MIDI abans de 300 milisegons. En cas contrari, desactiven temporalment les veus actives, per evitar notes penjades. Desprès, es passa al mode d’operació normal MIDI-Missatges. Medín Peirón
