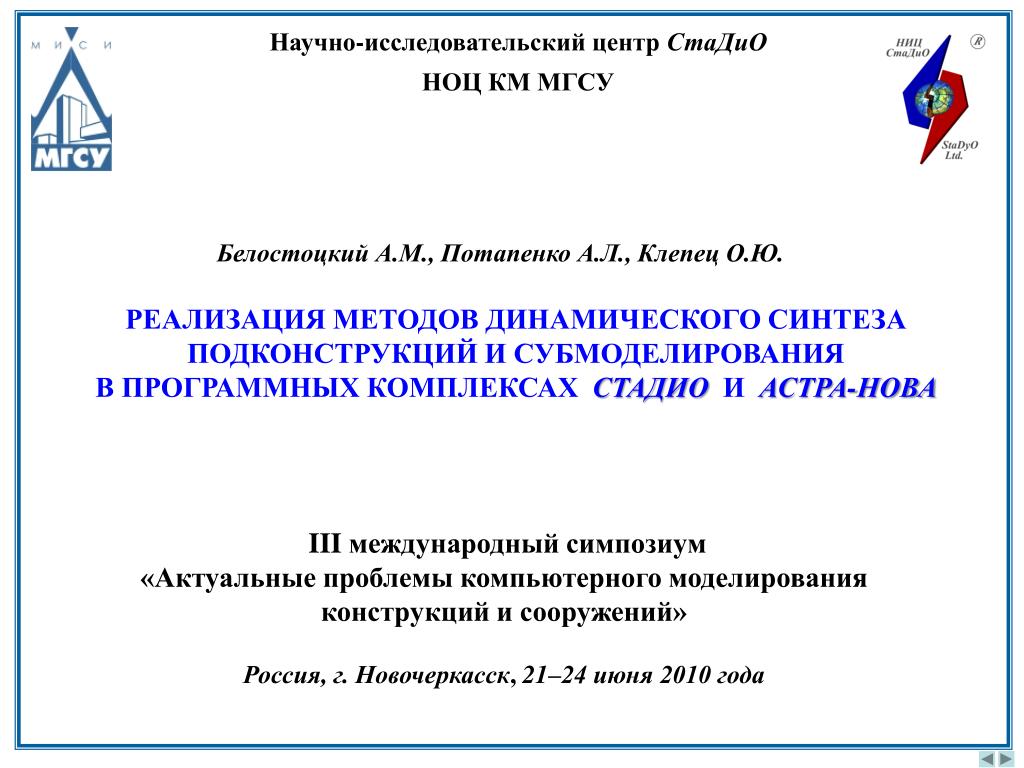

  1. Научно-исследовательский центр СтаДиО НОЦ КМ МГСУ Белостоцкий А.М., Потапенко А.Л., Клепец О.Ю. РЕАЛИЗАЦИЯ МЕТОДОВ ДИНАМИЧЕСКОГО СИНТЕЗА ПОДКОНСТРУКЦИЙ И СУБМОДЕЛИРОВАНИЯ В ПРОГРАММНЫХ КОМПЛЕКСАХ СТАДИО И АСТРА-НОВА III международный симпозиум «Актуальные проблемы компьютерного моделирования конструкций и сооружений» Россия, г. Новочеркасск, 21–24 июня 2010 года

  2. Суперэлементные алгоритмы линейного и нелинейного статического и динамического расчета пространственных комбинированных систем. Представление глобальной расчетной модели системы в виде совокупности подконструкций является также очень удобным для ее описания и создает предпосылку для создания (применения) эффективных алгортитмов динамического синтеза подконструкций

  3. Метод динамического синтеза подконструкций (Крейга-Бемптона) , , где – перемещения внутренних степеней свободы СЭ для заданных единичных перемещений граничных узлов (матрица избыточных статических форм) – собственные формы колебаний подконструкциипри ограничении степеней свободы (заделке) граничных узлов – диагональные модальные матрицы жесткости и масс, и – заполненные матрицы. , , ,

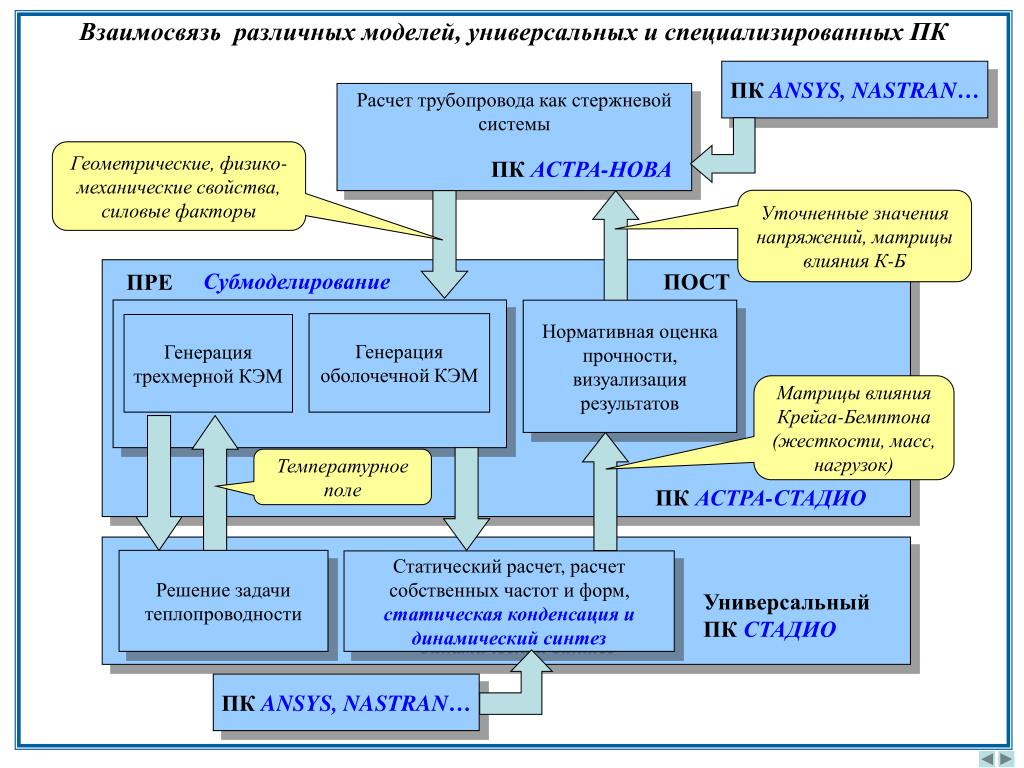

  4. ПКANSYS, NASTRAN… Расчет трубопровода как стержневой системы Геометрические, физико-механические свойства, силовые факторы ПК АСТРА-НОВА Уточненные значения напряжений, матрицы влияния К-Б Субмоделирование ПОСТ ПРЕ Нормативная оценка прочности, визуализация результатов Генерация оболочечной КЭМ Генерация трехмерной КЭМ Матрицы влияния Крейга-Бемптона (жесткости, масс, нагрузок) Температурное поле ПК АСТРА-СТАДИО Решение задачи теплопроводности Статический расчет, расчет собственных частот и форм,статическая конденсация и динамический синтез Универсальный ПК СТАДИО ПКANSYS, NASTRAN… Взаимосвязь различных моделей, универсальных и специализированных ПК

  5. Моделирование динамики МКС «Альфа» (СТАДИО) с использованием матриц Крейга-Бемптона (NASTRAN) Общая конфигурация Международной космической станции (МКС)

  6. Место крепления СБ-1 Место крепления СБ-2 Редукторный привод СБ-1 Место крепления БП к МКС Редукторный привод СБ-2 Моделирование динамики МКС «Альфа» (СТАДИО) с использованием матриц Крейга-Бемптона (NASTRAN) Суперэлементная модель блока приводов (СТАДИО)

  7. Формирование спектра частот собственных колебаний полной модели МКС

  8. Формы собственных колебаний полной модели МКС

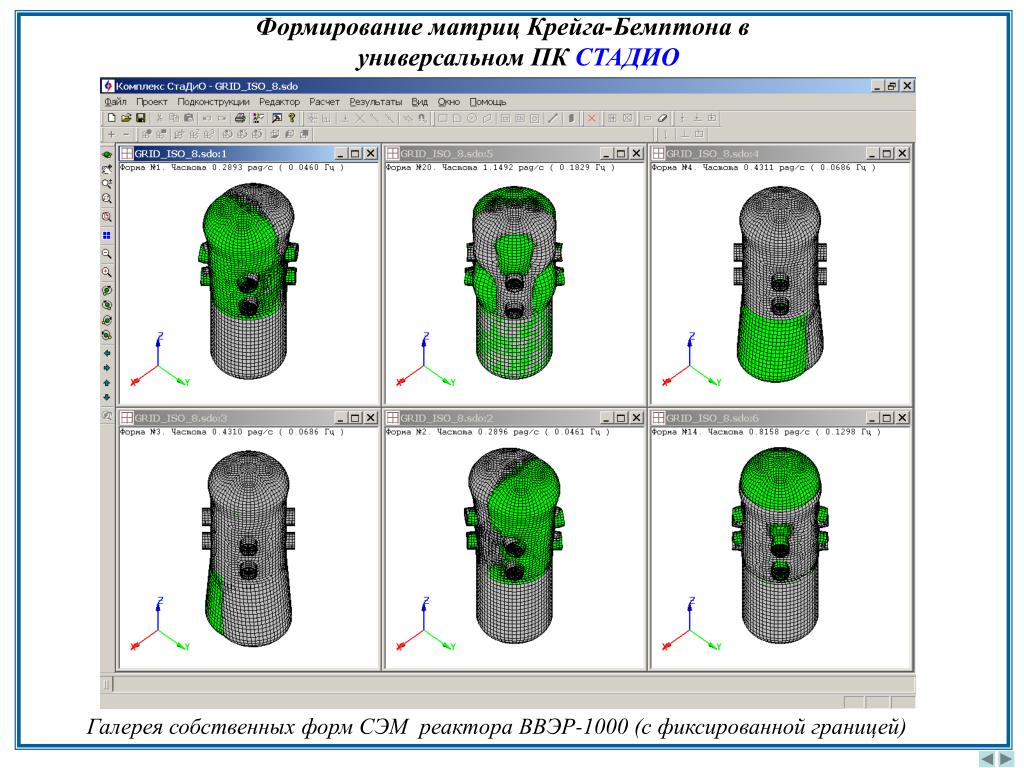

  9. Формирование матриц Крейга-Бемптона в универсальном ПК СТАДИО Галерея собственных форм СЭМ реактора ВВЭР-1000 (с фиксированной границей)

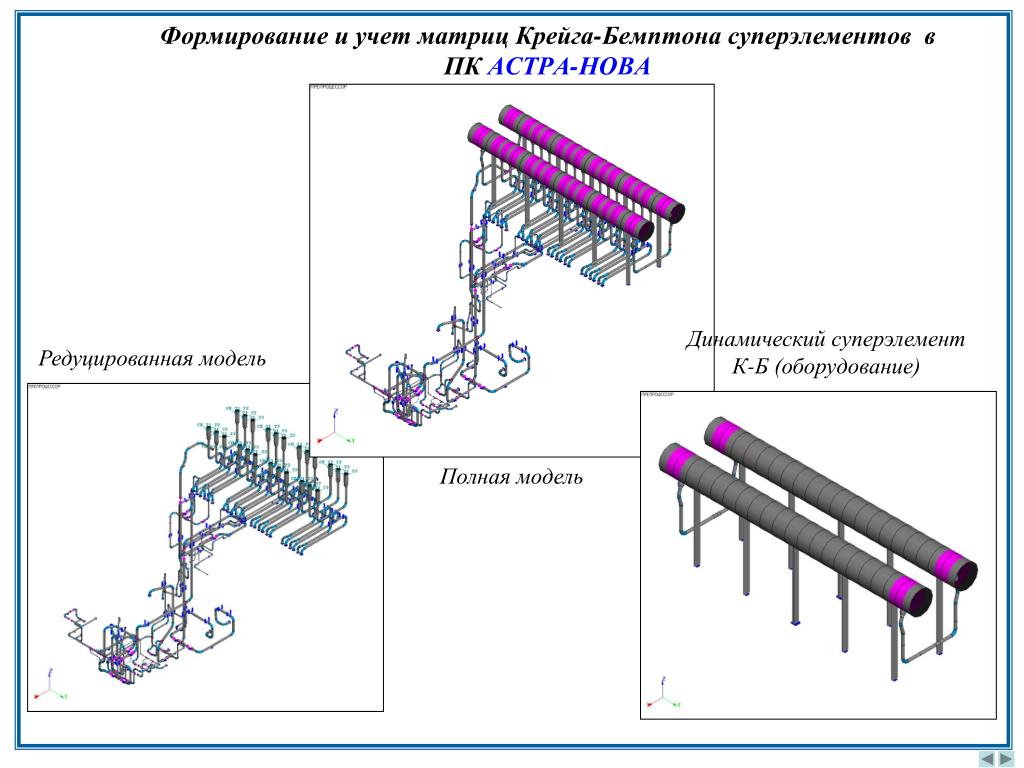

  10. Формирование и учет матриц Крейга-Бемптона суперэлементов в ПК АСТРА-НОВА Динамический суперэлемент К-Б (оборудование) Редуцированная модель Полная модель

  11. Формирование и учет матриц Крейга-Бемптона суперэлементов в ПК АСТРА-НОВА • Поддержка форматов файлов различных ПК: • АСТРА-НОВА • ANSYS • NASTRAN • Открытый формат Matrix Market

  12. № Частоты Полная модель СЭ Крейга-Бемптона Модели трубопроводов с присоединенными матричными СЭ (Крейга-Бемптона) N = 0 N = 2 N = 10 N = 5 N = 20 1 2 3 4 5 6 7 8 9 10 … 85 86 87 … 142 143 144 … 198 199 200 … 338 339 340 … 366 367 368 … 400 0.402 0.415 0.619 0.690 0.728 0.807 1.033 1.100 1.220 1.319 … 4.506 4.533 4.642 … 6.523 6.569 6.599 … 10.367 10.498 10.536 … 17.872 18.022 18.172 … 21.533 21.538 21.959 … 23.126 … 4.529 … 6.629 … 10.500 … 18.118 … 21.546 … 0.402 0.415 0.619 0.690 0.728 0.807 1.033 1.100 1.220 1.319 … 4.506 – 4.642 … 6.523 – 6.599 … 10.367 – 10.536 … 17.872 – 18.172 … 21.533 – 21.959 … 23.126 0.402 0.415 0.619 0.690 0.728 0.807 1.033 1.100 1.220 1.319 … 4.506 4.533 4.642 … 6.523 6.570 6.599 … 10.367 – 10.536 … 17.872 – 18.172 … 21.533 – 21.959 … 23.126 0.402 0.415 0.619 0.690 0.728 0.807 1.033 1.100 1.220 1.319 … 4.506 4.533 4.642 … 6.523 6.570 6.599 … 10.367 10.499 10.536 … 17.872 18.029 18.172 … 21.533 21.540 21.959 … 23.126 0.402 0.415 0.619 0.690 0.728 0.807 1.033 1.100 1.220 1.319 … 4.506 4.533 4.642 … 6.523 6.569 6.599 … 10.367 10.499 10.536 … 17.872 18.029 18.172 … 21.533 21.540 21.959 … 23.126 0.402 0.415 0.619 0.690 0.728 0.807 1.033 1.100 1.220 1.319 … 4.506 4.533 4.642 … 6.523 6.569 6.599 … 10.367 10.498 10.536 … 17.872 18.023 18.172 … 21.533 21.538 21.959 … 23.126 Собственные частоты АСТРА-моделей, Гц

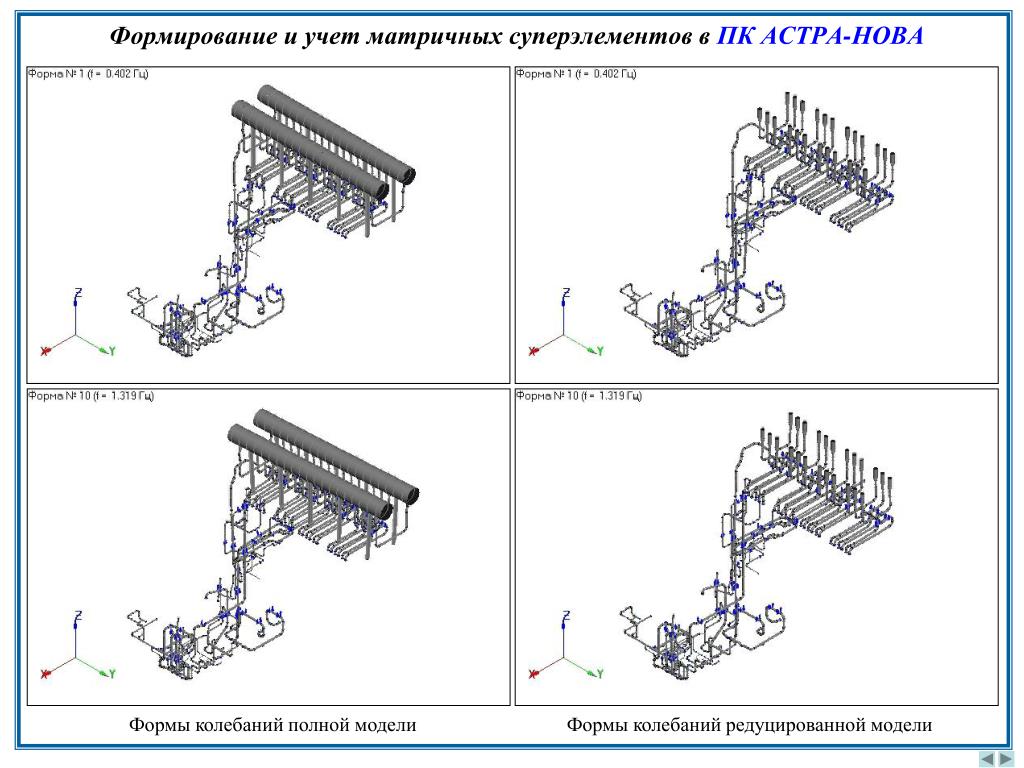

  13. Формирование и учет матричных суперэлементов в ПК АСТРА-НОВА Формы колебаний полной модели Формы колебаний редуцированной модели

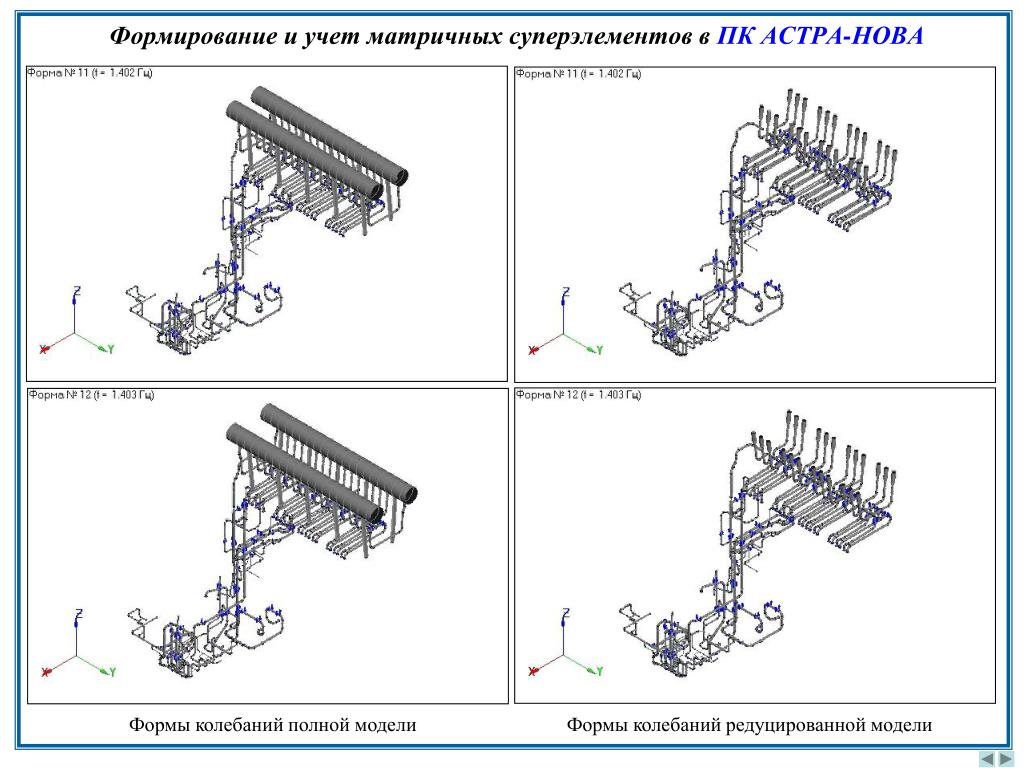

  14. Формирование и учет матричных суперэлементов в ПК АСТРА-НОВА Формы колебаний полной модели Формы колебаний редуцированной модели

  15. ПК АСТРА-СТАДИО подсистема уточненного расчета элементов трубопроводов • Субмоделирование - уточненный расчет по пространственно-оболочечным и объемным схемам МКЭ температурного поля, НДС и прочности тяжело нагруженных элементов трубопроводов. • ДСП - формирование матриц жесткости, масс и векторов нагрузок для дальнейшего использования в стержневых расчетных моделях трубопроводов Тройники Отводы / косые стыки Переходы Линзовые / сильфонные компенсаторы

  16. Взаимосвязь ПК АСТРА-СТАДИО и АСТРА-НОВА.

  17. ПК АСТРА-СТАДИО. Расчетные модели тройников.

  18. ПК АСТРА-СТАДИО. Расчетные модели отводов и косых стыков.

  19. ПК АСТРА-СТАДИО. Представление результатов.

  20. ДСП: Формирование матриц влияния в ПК уточненного расчетадеталей трубопроводов (АСТРА-СТАДИО)
