900MHz无中心楼宇覆盖介绍 深圳市三威电子有限公司

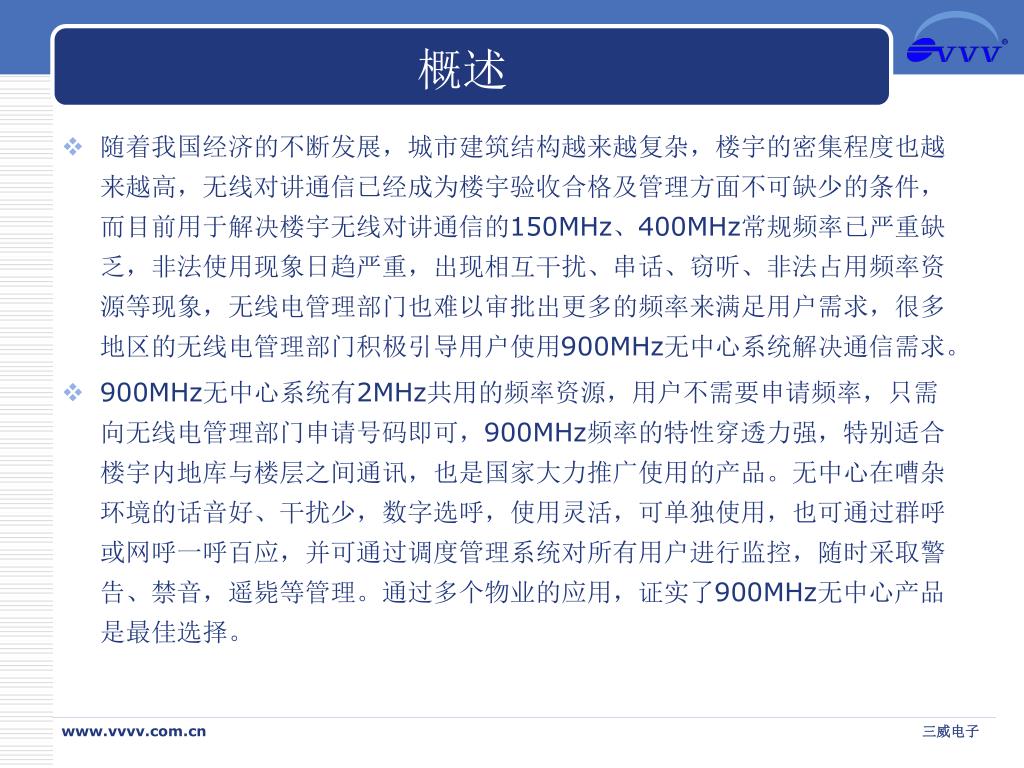

概述 • 随着我国经济的不断发展，城市建筑结构越来越复杂，楼宇的密集程度也越来越高，无线对讲通信已经成为楼宇验收合格及管理方面不可缺少的条件，而目前用于解决楼宇无线对讲通信的150MHz、400MHz常规频率已严重缺乏，非法使用现象日趋严重，出现相互干扰、串话、窃听、非法占用频率资源等现象，无线电管理部门也难以审批出更多的频率来满足用户需求，很多地区的无线电管理部门积极引导用户使用900MHz无中心系统解决通信需求。 • 900MHz无中心系统有2MHz共用的频率资源，用户不需要申请频率，只需向无线电管理部门申请号码即可，900MHz频率的特性穿透力强，特别适合楼宇内地库与楼层之间通讯，也是国家大力推广使用的产品。无中心在嘈杂环境的话音好、干扰少，数字选呼，使用灵活，可单独使用，也可通过群呼或网呼一呼百应，并可通过调度管理系统对所有用户进行监控，随时采取警告、禁音，遥毙等管理。通过多个物业的应用，证实了900MHz无中心产品是最佳选择。 三威电子

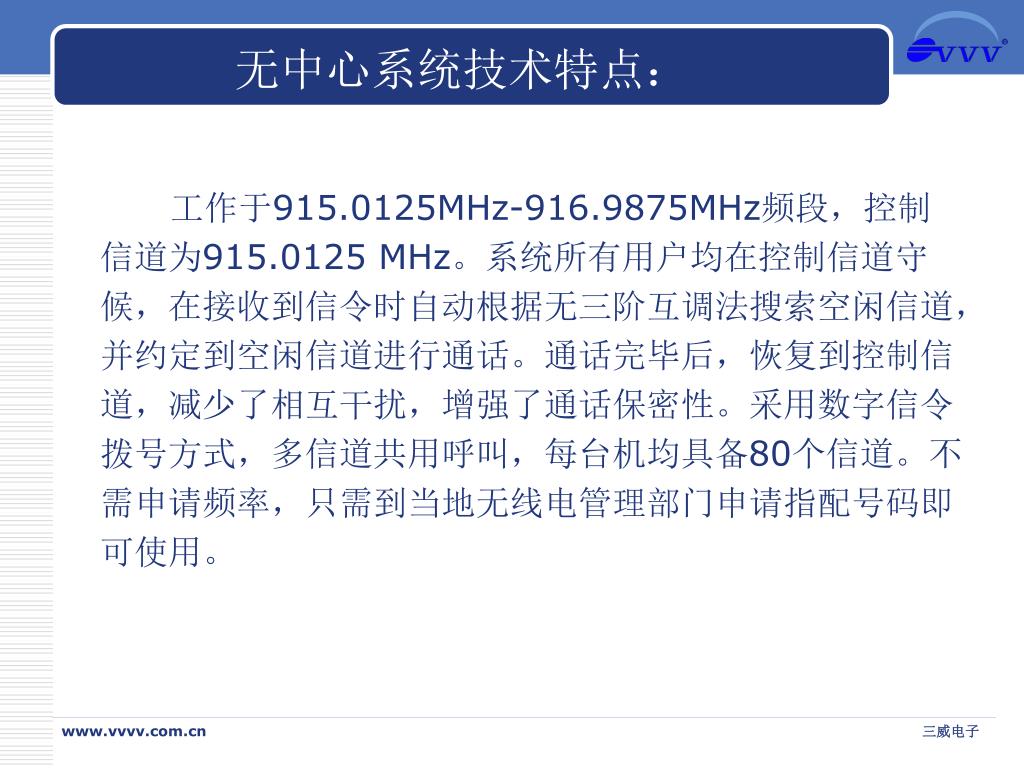

无中心系统技术特点： 工作于915.0125MHz-916.9875MHz频段，控制信道为915.0125 MHz。系统所有用户均在控制信道守候，在接收到信令时自动根据无三阶互调法搜索空闲信道，并约定到空闲信道进行通话。通话完毕后，恢复到控制信道，减少了相互干扰，增强了通话保密性。采用数字信令拨号方式，多信道共用呼叫，每台机均具备80个信道。不需申请频率，只需到当地无线电管理部门申请指配号码即可使用。 三威电子

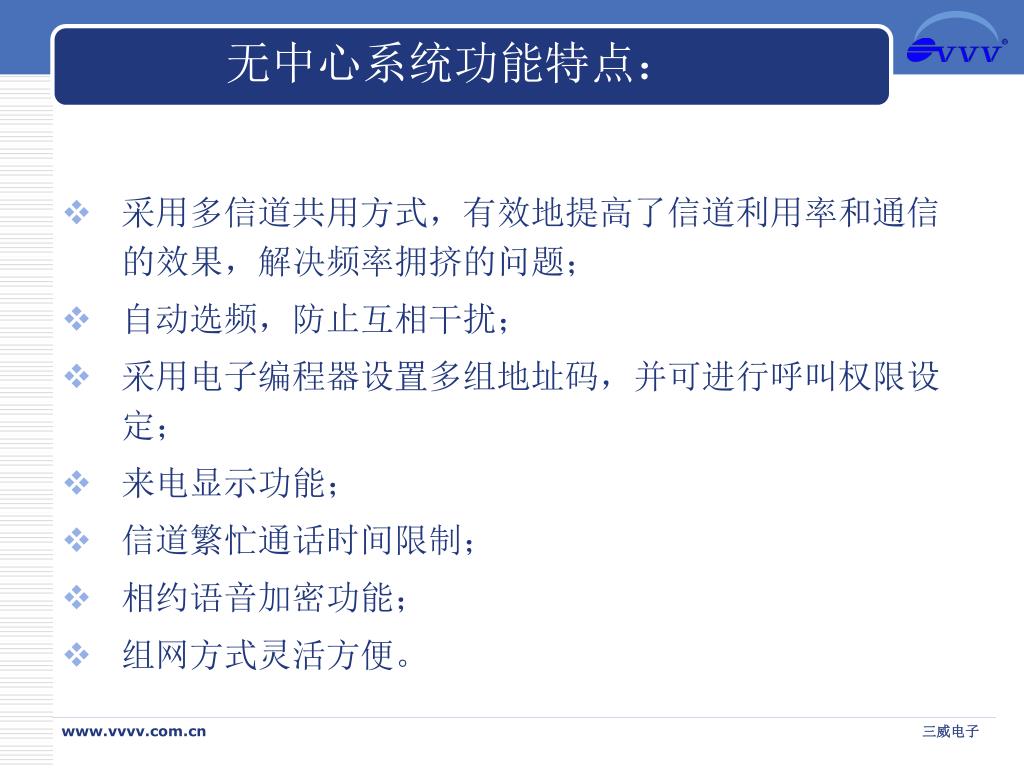

无中心系统功能特点： • 采用多信道共用方式，有效地提高了信道利用率和通信的效果，解决频率拥挤的问题； • 自动选频，防止互相干扰； • 采用电子编程器设置多组地址码，并可进行呼叫权限设定； • 来电显示功能； • 信道繁忙通话时间限制； • 相约语音加密功能； • 组网方式灵活方便。 三威电子

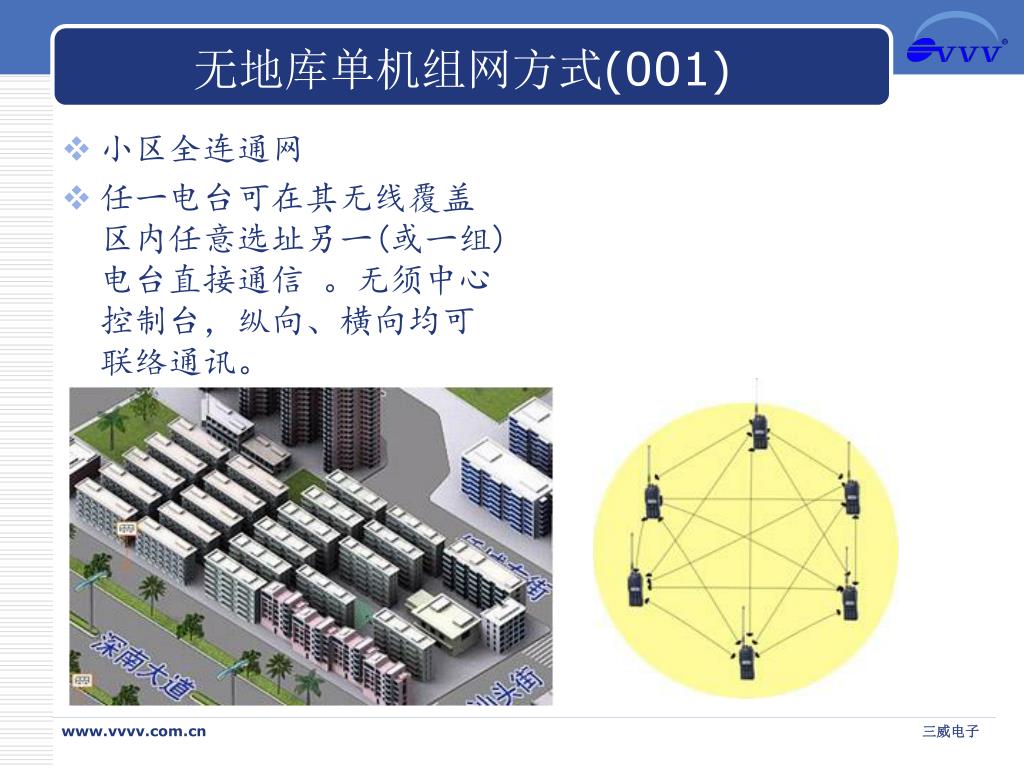

无地库单机组网方式(001) • 小区全连通网 • 任一电台可在其无线覆盖区内任意选址另一(或一组)电台直接通信 。无须中心控制台，纵向、横向均可联络通讯。 三威电子

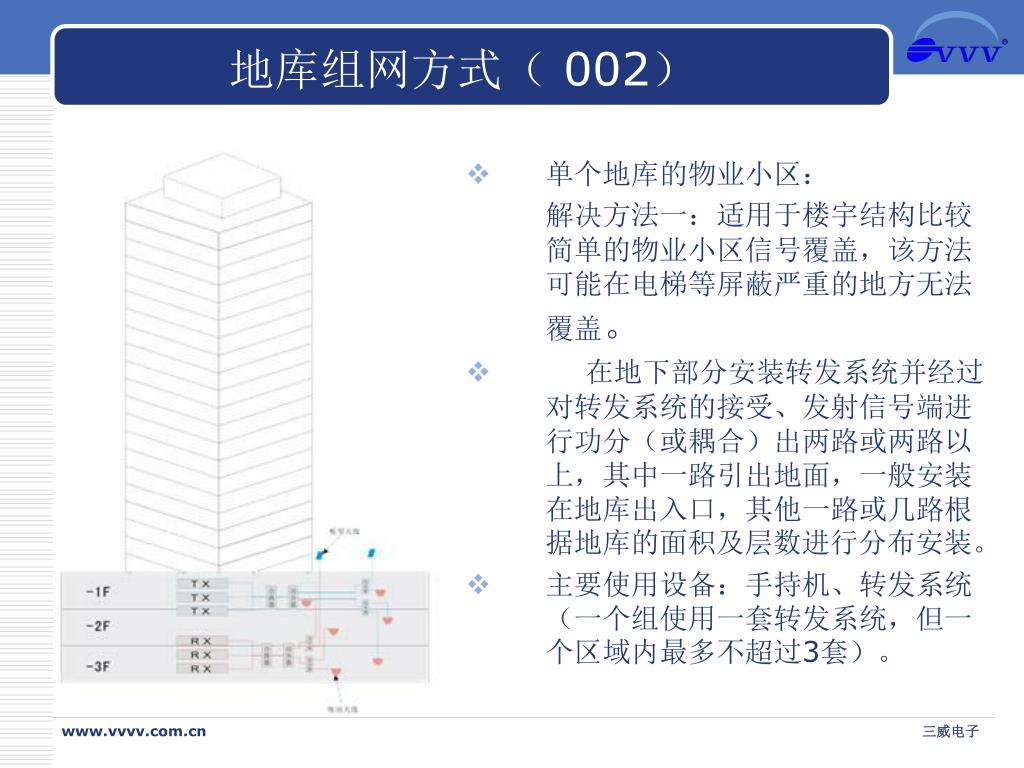

地库组网方式（ 002） 介 绍 • 单个地库的物业小区： 解决方法一：适用于楼宇结构比较简单的物业小区信号覆盖，该方法可能在电梯等屏蔽严重的地方无法覆盖。 • 在地下部分安装转发系统并经过对转发系统的接受、发射信号端进行功分（或耦合）出两路或两路以上，其中一路引出地面，一般安装在地库出入口，其他一路或几路根据地库的面积及层数进行分布安装。 • 主要使用设备：手持机、转发系统（一个组使用一套转发系统，但一个区域内最多不超过3套）。 点击查看 点击查看 点击查看 优 势 三威电子

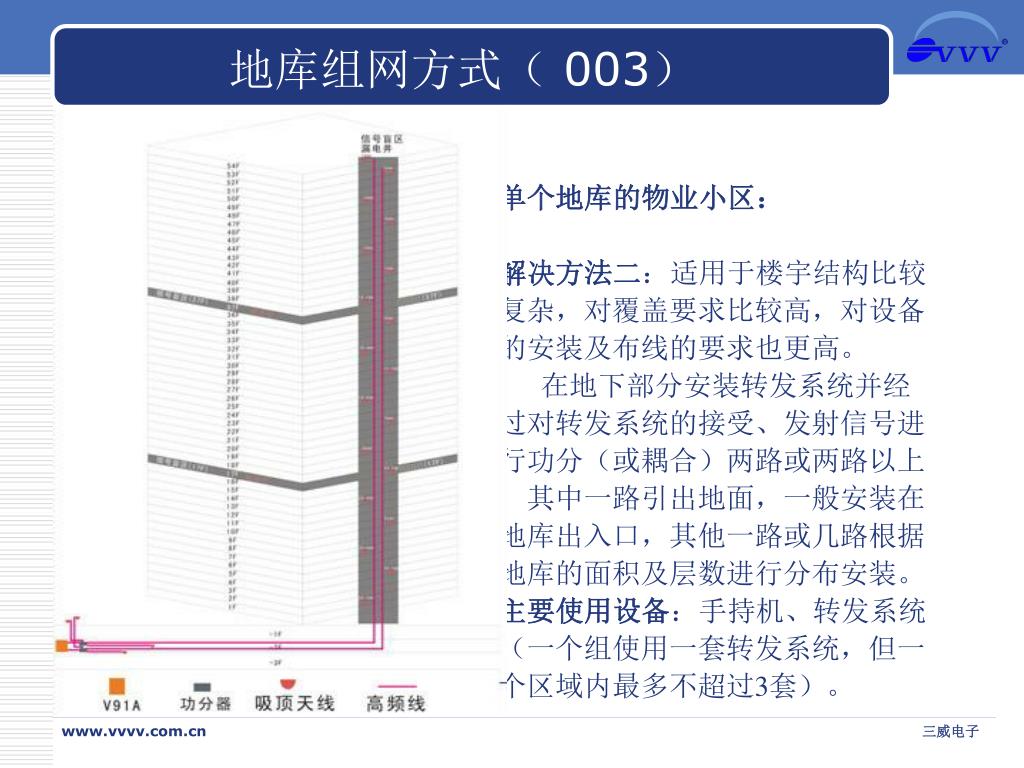

地库组网方式（ 003） 单个地库的物业小区： 解决方法二：适用于楼宇结构比较复杂，对覆盖要求比较高，对设备的安装及布线的要求也更高。 在地下部分安装转发系统并经过对转发系统的接受、发射信号进行功分（或耦合）两路或两路以上，其中一路引出地面，一般安装在地库出入口，其他一路或几路根据地库的面积及层数进行分布安装。 主要使用设备：手持机、转发系统（一个组使用一套转发系统，但一个区域内最多不超过3套）。 三威电子
地库组网方式（004） 大范围覆盖的带独立地库的小区 解决方式一: 转发系统的安装方式与其他带地库的楼宇相似,但需要增加一套转发系统用于解决地面大范围的信号覆盖, 根据要求覆盖区域的大小及方位选择转发台架设的位置,地下部分与地面部分的转发系统之间使用无线连接。 三威电子

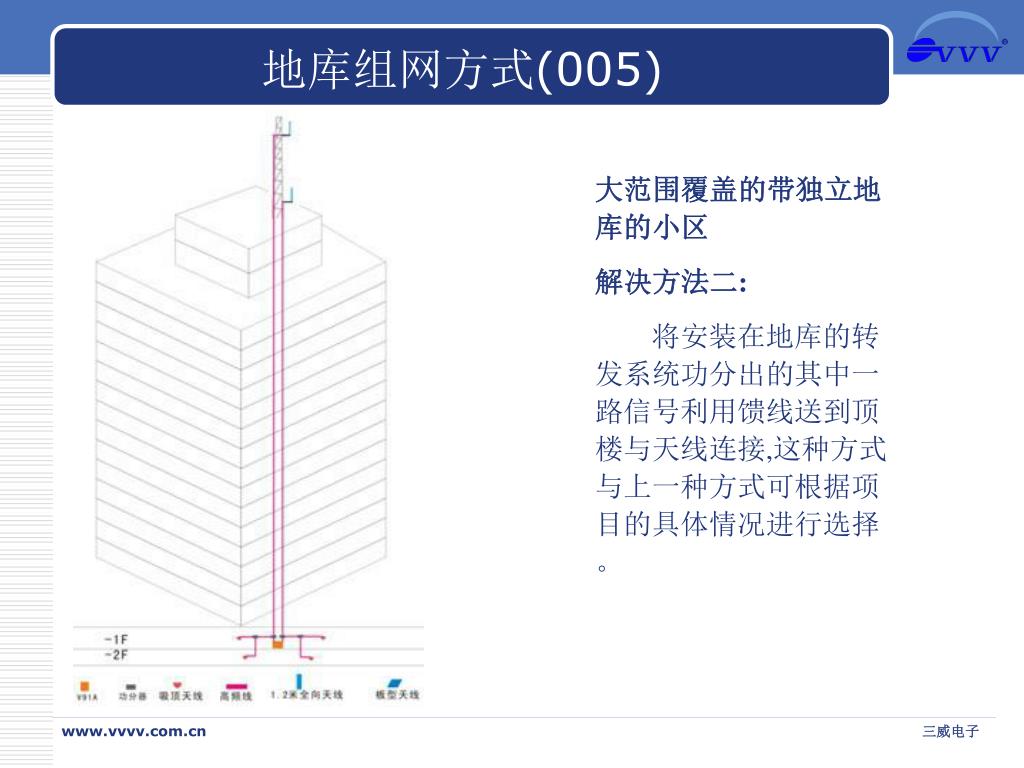

地库组网方式(005) 大范围覆盖的带独立地库的小区 解决方法二: 将安装在地库的转发系统功分出的其中一路信号利用馈线送到顶楼与天线连接,这种方式与上一种方式可根据项目的具体情况进行选择。 三威电子

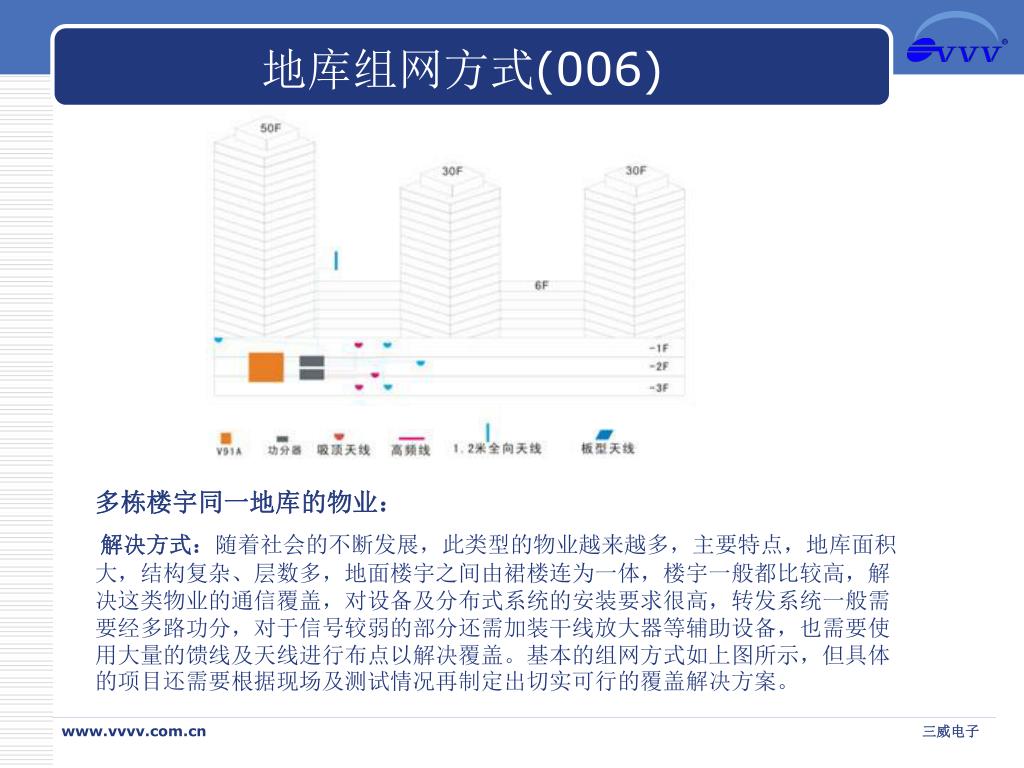

地库组网方式(006) 多栋楼宇同一地库的物业： 解决方式：随着社会的不断发展，此类型的物业越来越多，主要特点，地库面积大，结构复杂、层数多，地面楼宇之间由裙楼连为一体，楼宇一般都比较高，解决这类物业的通信覆盖，对设备及分布式系统的安装要求很高，转发系统一般需要经多路功分，对于信号较弱的部分还需加装干线放大器等辅助设备，也需要使用大量的馈线及天线进行布点以解决覆盖。基本的组网方式如上图所示，但具体的项目还需要根据现场及测试情况再制定出切实可行的覆盖解决方案。 三威电子

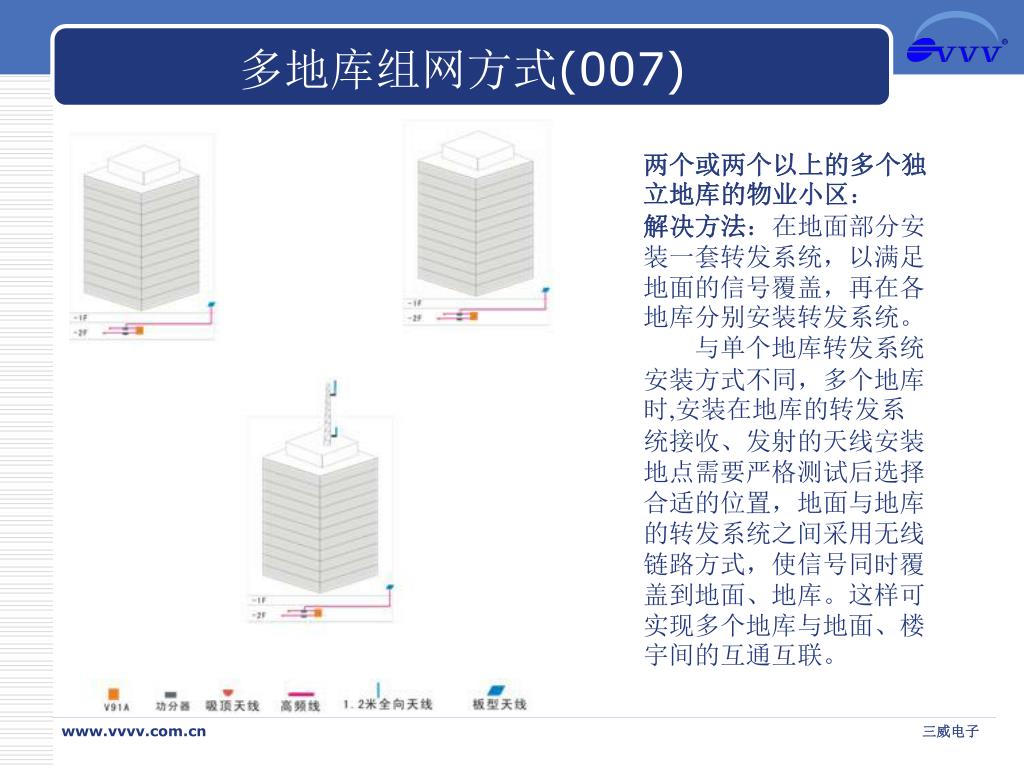

多地库组网方式(007) 两个或两个以上的多个独立地库的物业小区： 解决方法：在地面部分安装一套转发系统，以满足地面的信号覆盖，再在各地库分别安装转发系统。 与单个地库转发系统安装方式不同，多个地库时,安装在地库的转发系统接收、发射的天线安装地点需要严格测试后选择合适的位置，地面与地库的转发系统之间采用无线链路方式，使信号同时覆盖到地面、地库。这样可实现多个地库与地面、楼宇间的互通互联。 三威电子

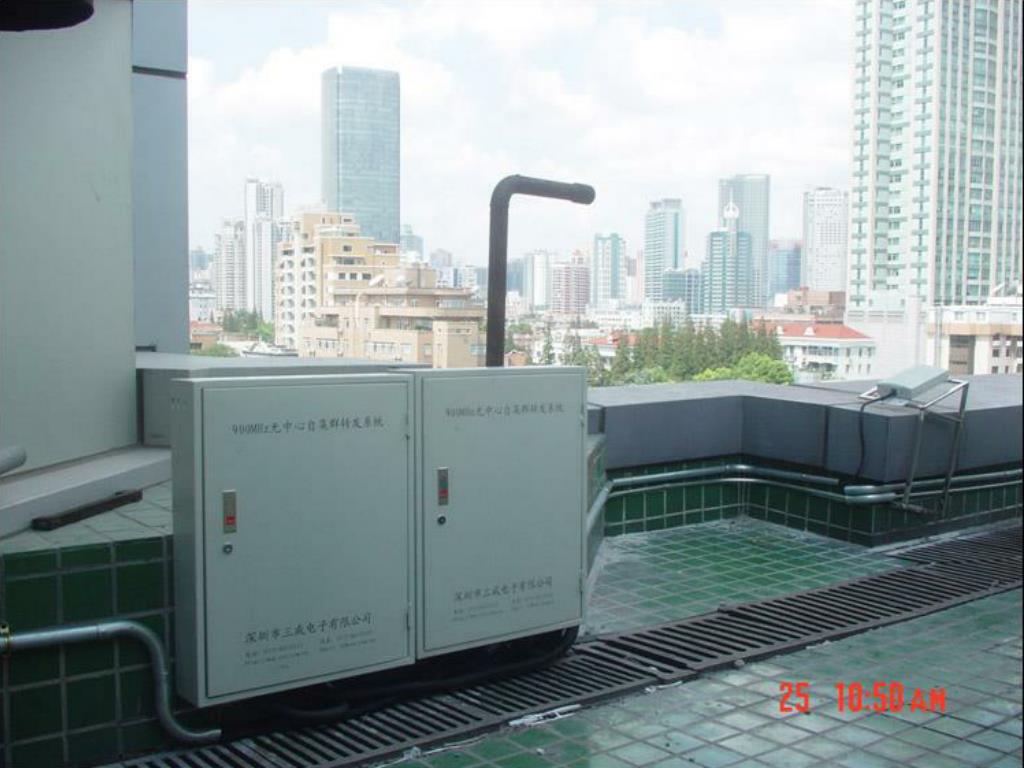

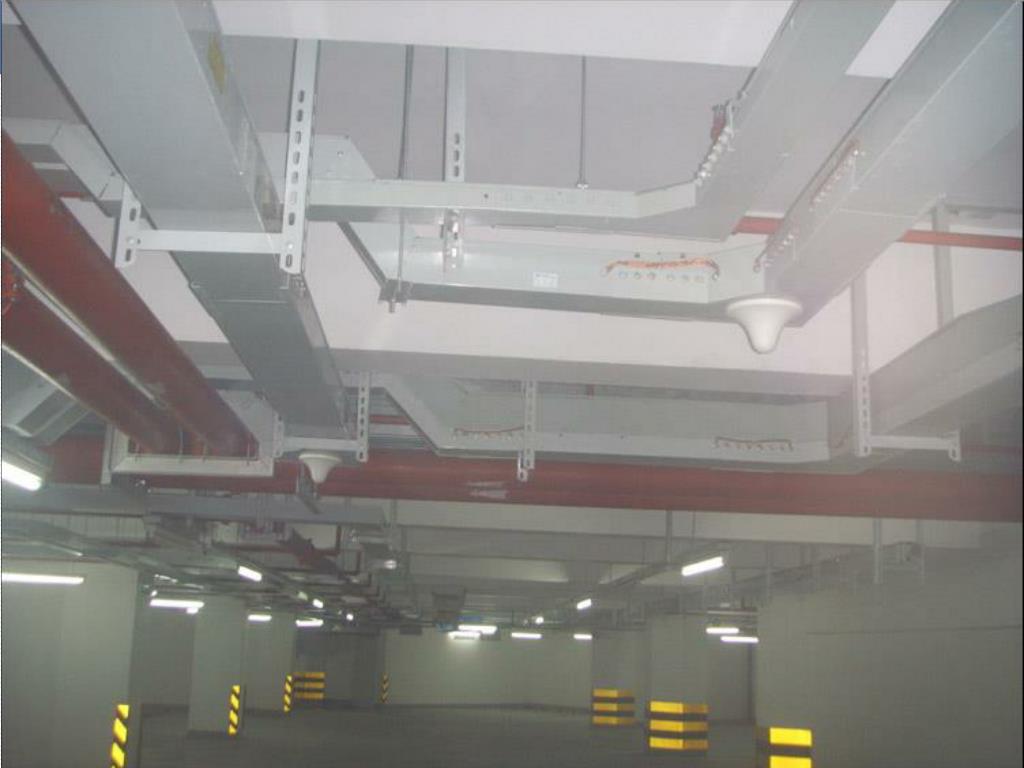

组网架设实例 三威电子

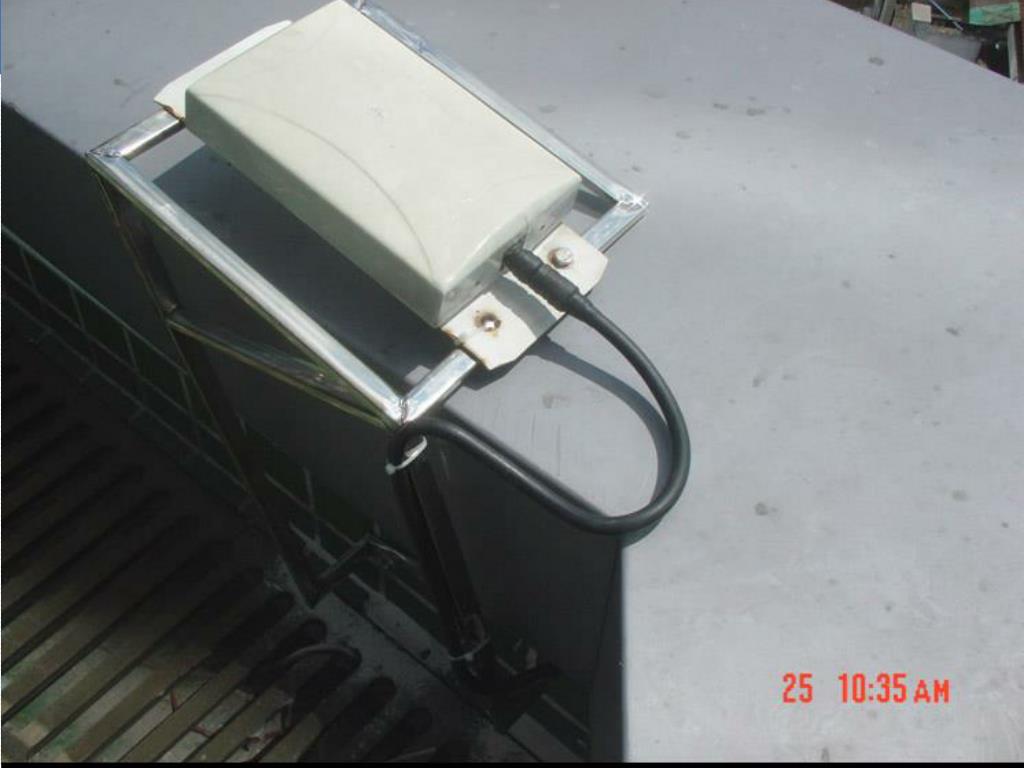

组网架设实例 三威电子
组网架设实例 三威电子

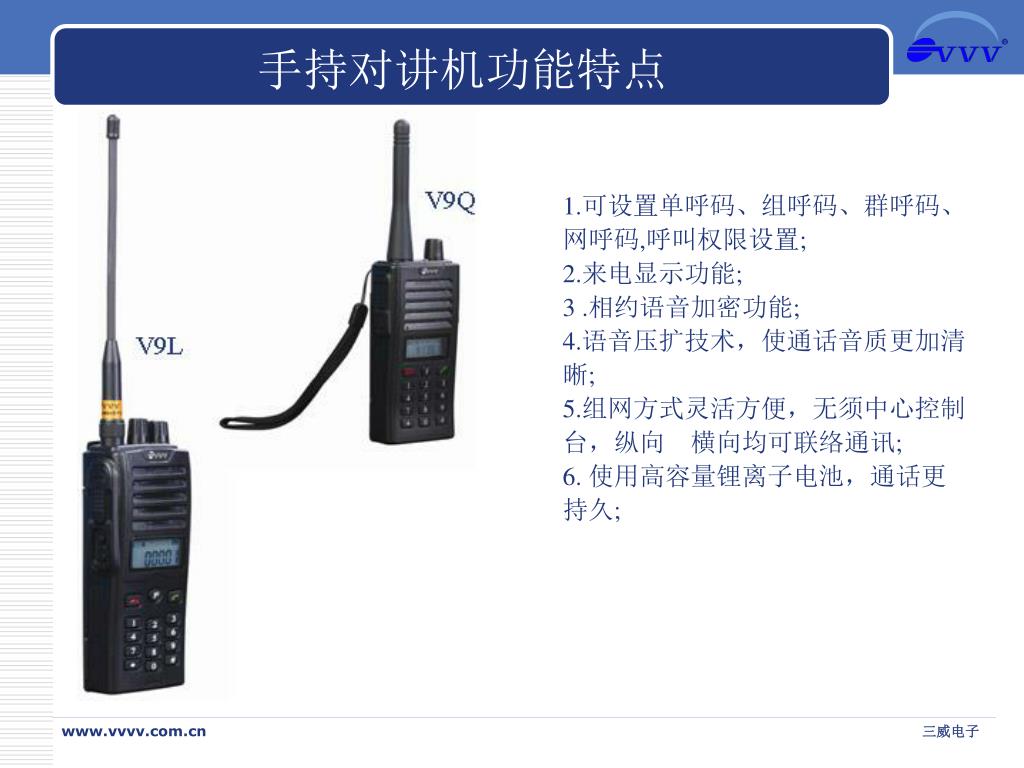

手持对讲机功能特点 1.可设置单呼码、组呼码、群呼码、 网呼码,呼叫权限设置; 2.来电显示功能;3 .相约语音加密功能;4.语音压扩技术，使通话音质更加清晰;5.组网方式灵活方便，无须中心控制台，纵向 横向均可联络通讯;6. 使用高容量锂离子电池，通话更持久; 三威电子

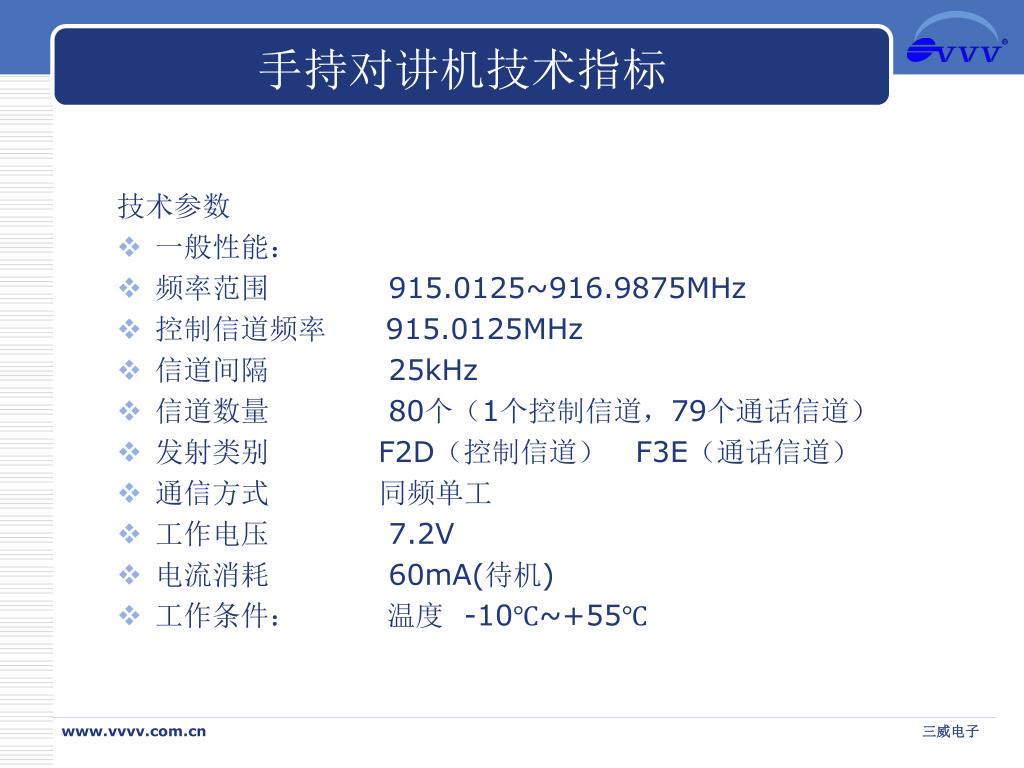

手持对讲机技术指标 技术参数 • 一般性能： • 频率范围 915.0125~916.9875MHz • 控制信道频率 915.0125MHz • 信道间隔 25kHz • 信道数量 80个（1个控制信道，79个通话信道） • 发射类别 F2D（控制信道） F3E（通话信道） • 通信方式 同频单工 • 工作电压 7.2V • 电流消耗 60mA(待机) • 工作条件： 温度 -10℃~+55℃ 三威电子

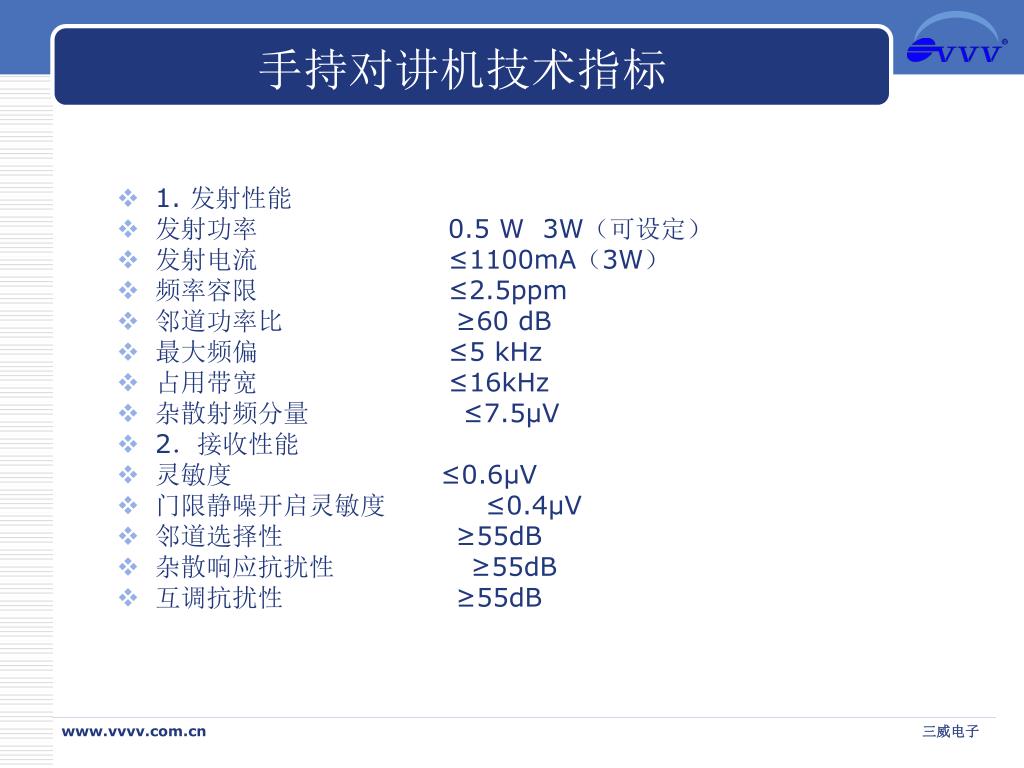

手持对讲机技术指标 • 1. 发射性能 • 发射功率 0.5 W 3W（可设定） • 发射电流 ≤1100mA（3W） • 频率容限 ≤2.5ppm • 邻道功率比 ≥60 dB • 最大频偏 ≤5 kHz • 占用带宽 ≤16kHz • 杂散射频分量 ≤7.5µV • 2．接收性能 • 灵敏度 ≤0.6µV • 门限静噪开启灵敏度 ≤0.4µV • 邻道选择性 ≥55dB • 杂散响应抗扰性 ≥55dB • 互调抗扰性 ≥55dB 三威电子

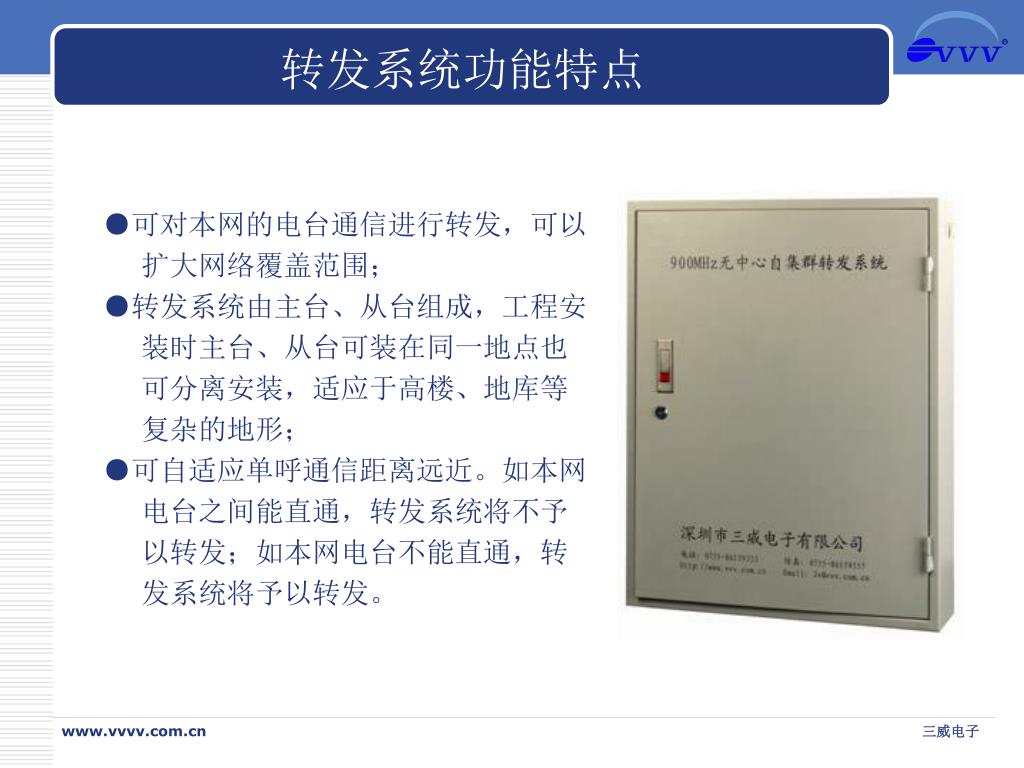

转发系统功能特点 ●可对本网的电台通信进行转发，可以扩大网络覆盖范围； ●转发系统由主台、从台组成，工程安装时主台、从台可装在同一地点也可分离安装，适应于高楼、地库等复杂的地形； ●可自适应单呼通信距离远近。如本网电台之间能直通，转发系统将不予以转发；如本网电台不能直通，转发系统将予以转发。 三威电子

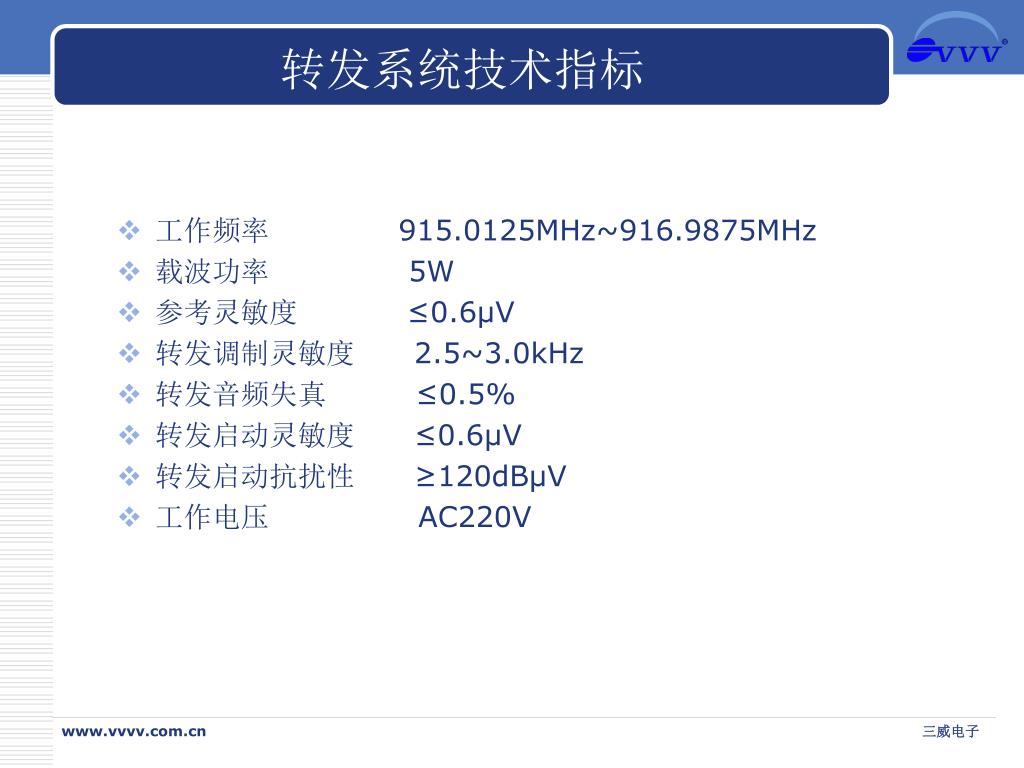

转发系统技术指标 • 工作频率 915.0125MHz~916.9875MHz • 载波功率 5W • 参考灵敏度 ≤0.6µV • 转发调制灵敏度 2.5~3.0kHz • 转发音频失真 ≤0.5% • 转发启动灵敏度 ≤0.6µV • 转发启动抗扰性 ≥120dBµV • 工作电压 AC220V 三威电子
联系我们 电 话：86 0755 86159333 传 真： 86 0755 86159555 地 址： 中国 广东 深圳市南山区 西丽红花岭工业区北区A2栋 邮 编： 518055 E-MAIL: 3vvv@vip.163.com 网址： http://www.vvv.com.cn 三威电子
