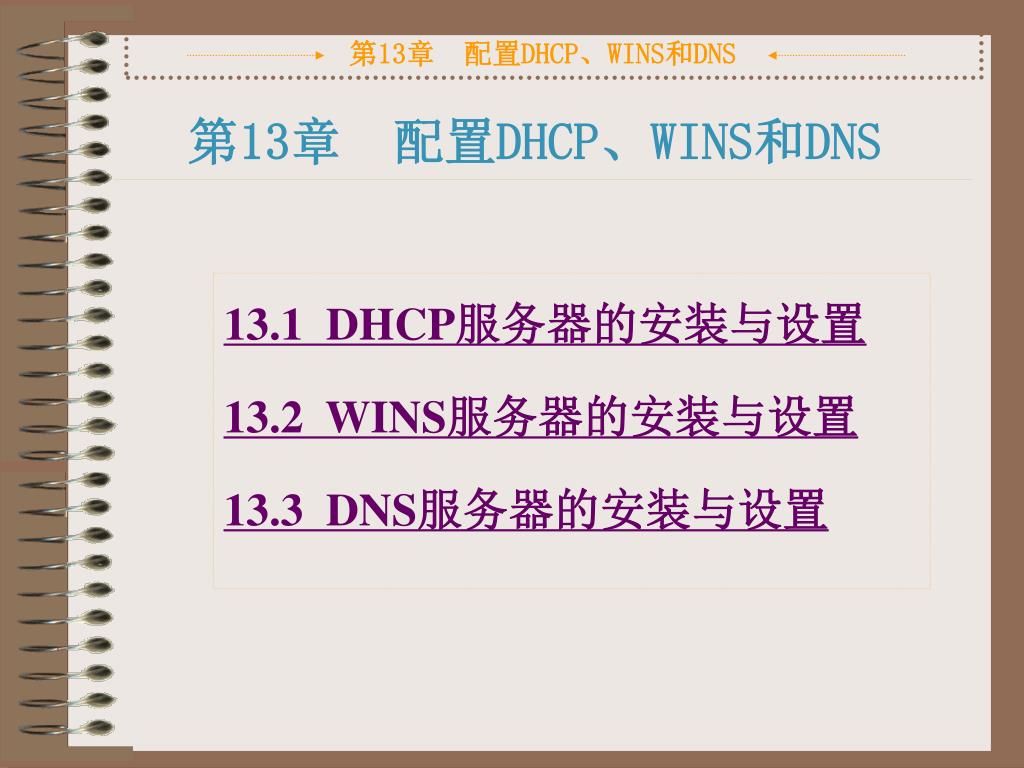

  1. 第13章 配置DHCP、WINS和DNS • 13.1 DHCP服务器的安装与设置 • 13.2 WINS服务器的安装与设置 • 13.3 DNS服务器的安装与设置

  2. 本章学习目标 • lDHCP服务器的安装与设置 • lWINS服务器的安装与设置 • lDNS服务器的安装与设置 返回本章首页

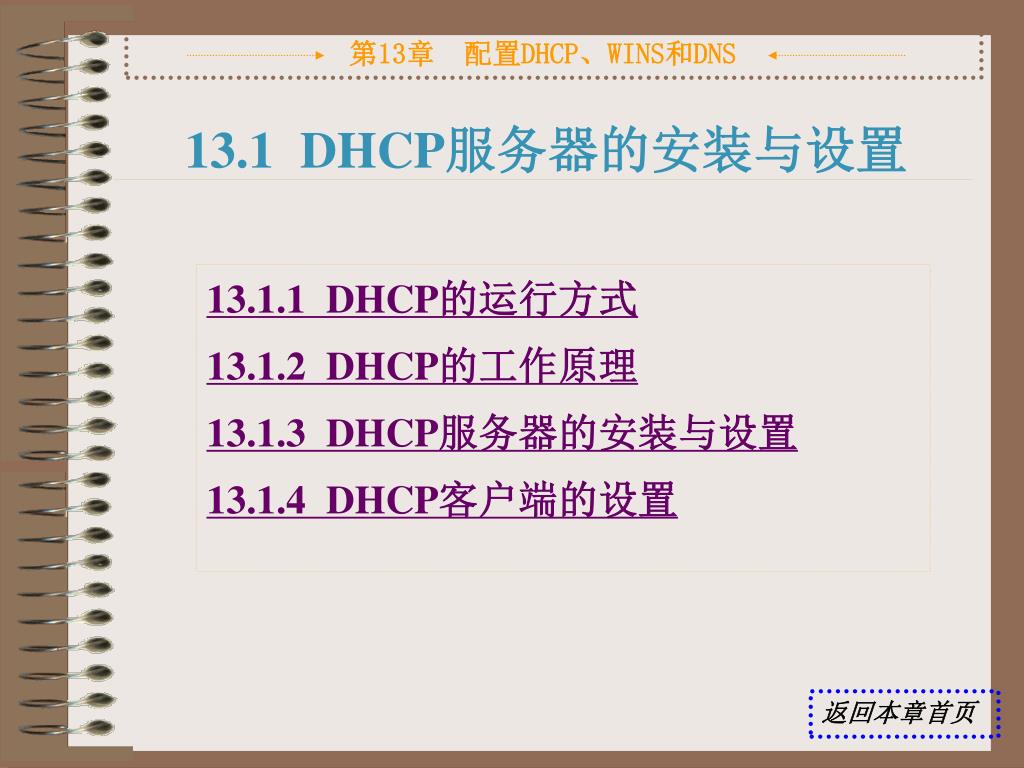

  3. 13.1 DHCP服务器的安装与设置 • 13.1.1 DHCP的运行方式 • 13.1.2 DHCP的工作原理 • 13.1.3 DHCP服务器的安装与设置 • 13.1.4 DHCP客户端的设置 返回本章首页

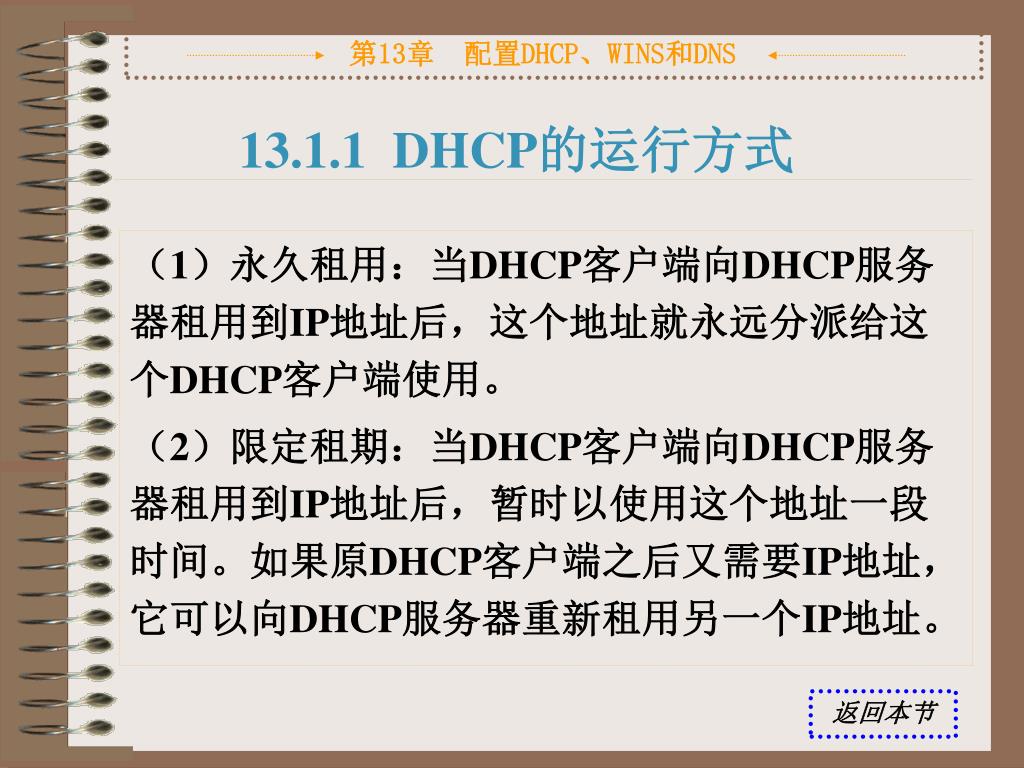

  4. 13.1.1 DHCP的运行方式 • （1）永久租用：当DHCP客户端向DHCP服务器租用到IP地址后，这个地址就永远分派给这个DHCP客户端使用。 • （2）限定租期：当DHCP客户端向DHCP服务器租用到IP地址后，暂时以使用这个地址一段时间。如果原DHCP客户端之后又需要IP地址，它可以向DHCP服务器重新租用另一个IP地址。 返回本节

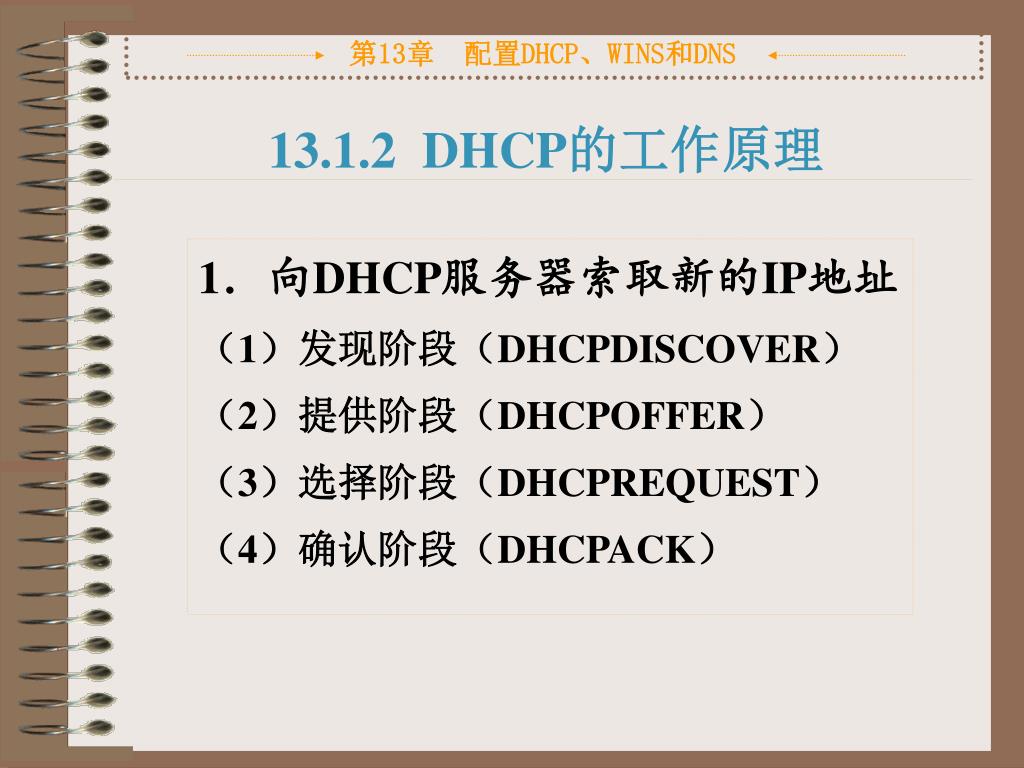

  5. 13.1.2 DHCP的工作原理 • 1．向DHCP服务器索取新的IP地址 • （1）发现阶段（DHCPDISCOVER） • （2）提供阶段（DHCPOFFER） • （3）选择阶段（DHCPREQUEST） • （4）确认阶段（DHCPACK）

  6. 2．更新IP地址的租约 • （1）DHCP客户端重新启动时 • （2）IP租约期过一半时

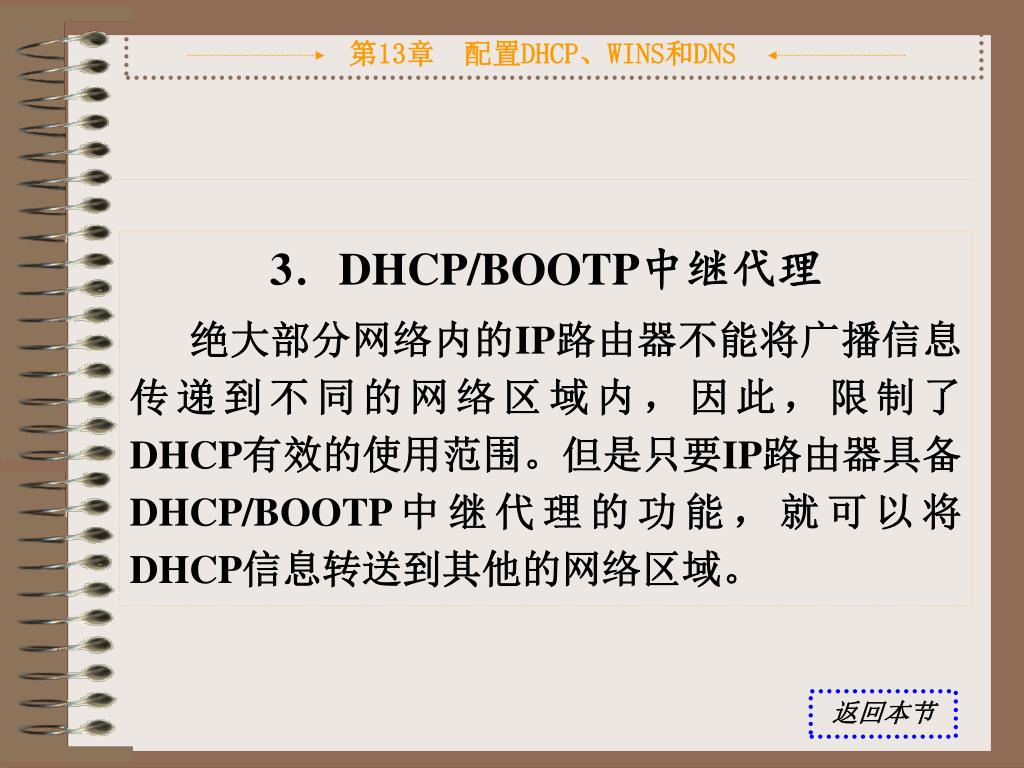

  7. 3．DHCP/BOOTP中继代理 • 绝大部分网络内的IP路由器不能将广播信息传递到不同的网络区域内，因此，限制了DHCP有效的使用范围。但是只要IP路由器具备DHCP/BOOTP中继代理的功能，就可以将DHCP信息转送到其他的网络区域。 返回本节

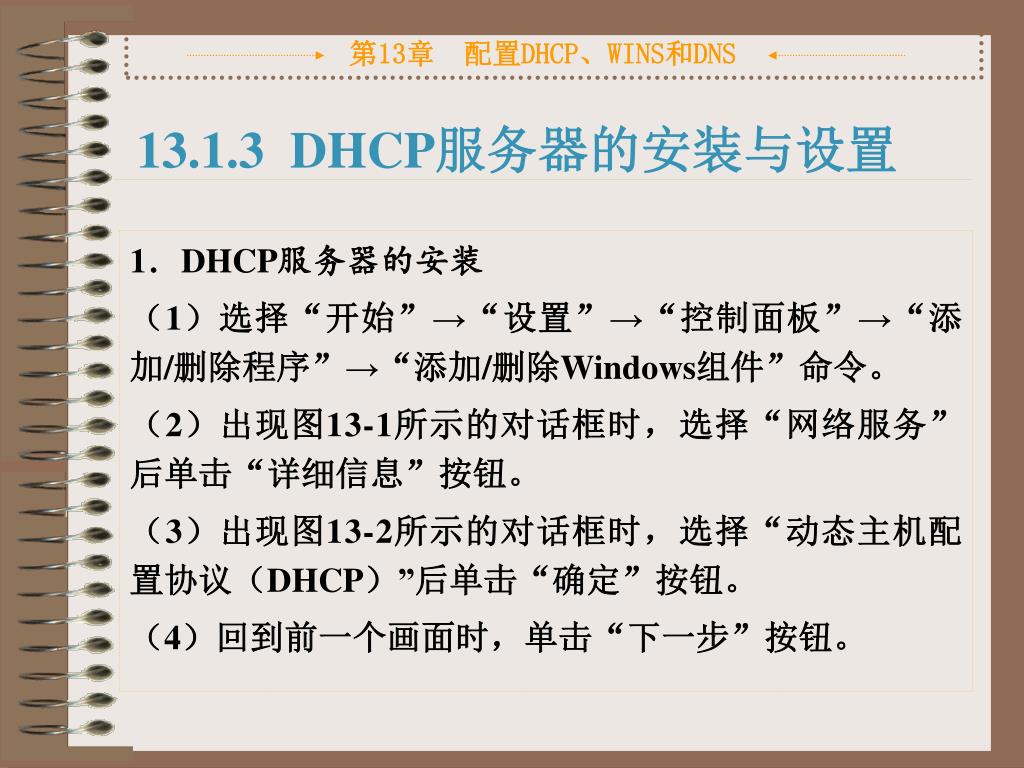

  8. 13.1.3 DHCP服务器的安装与设置 • 1．DHCP服务器的安装 • （1）选择“开始”→“设置”→“控制面板”→“添加/删除程序”→“添加/删除Windows组件”命令。 • （2）出现图13-1所示的对话框时，选择“网络服务”后单击“详细信息”按钮。 • （3）出现图13-2所示的对话框时，选择“动态主机配置协议（DHCP）”后单击“确定”按钮。 • （4）回到前一个画面时，单击“下一步”按钮。

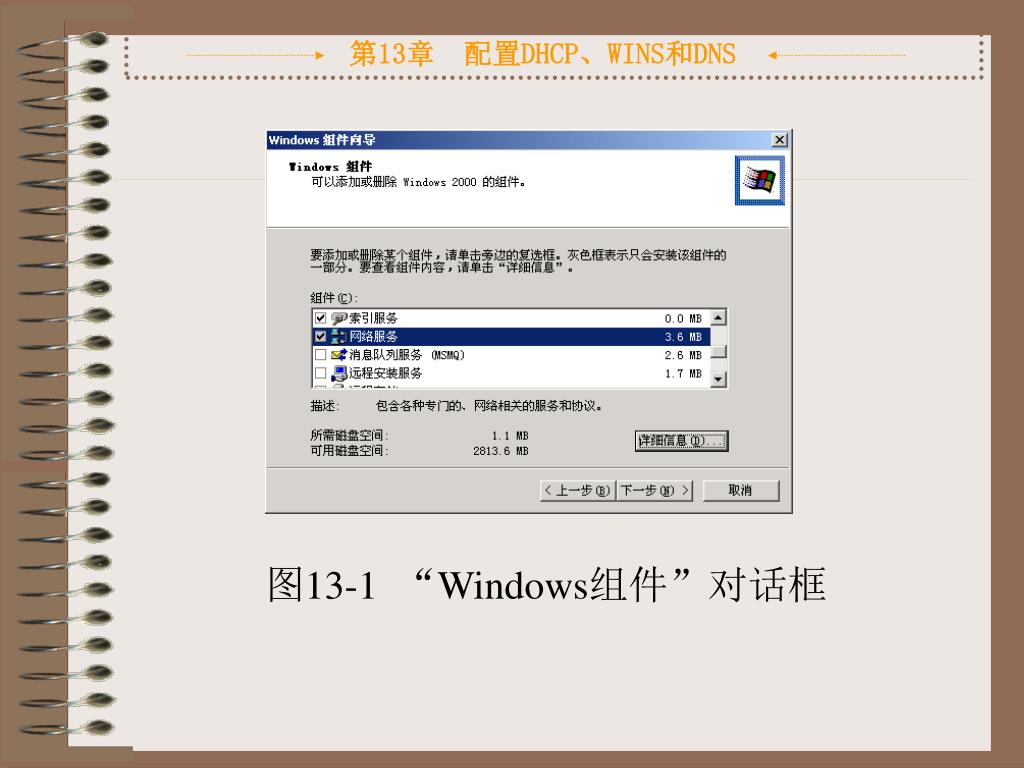

  9. 图13-1 “Windows组件”对话框

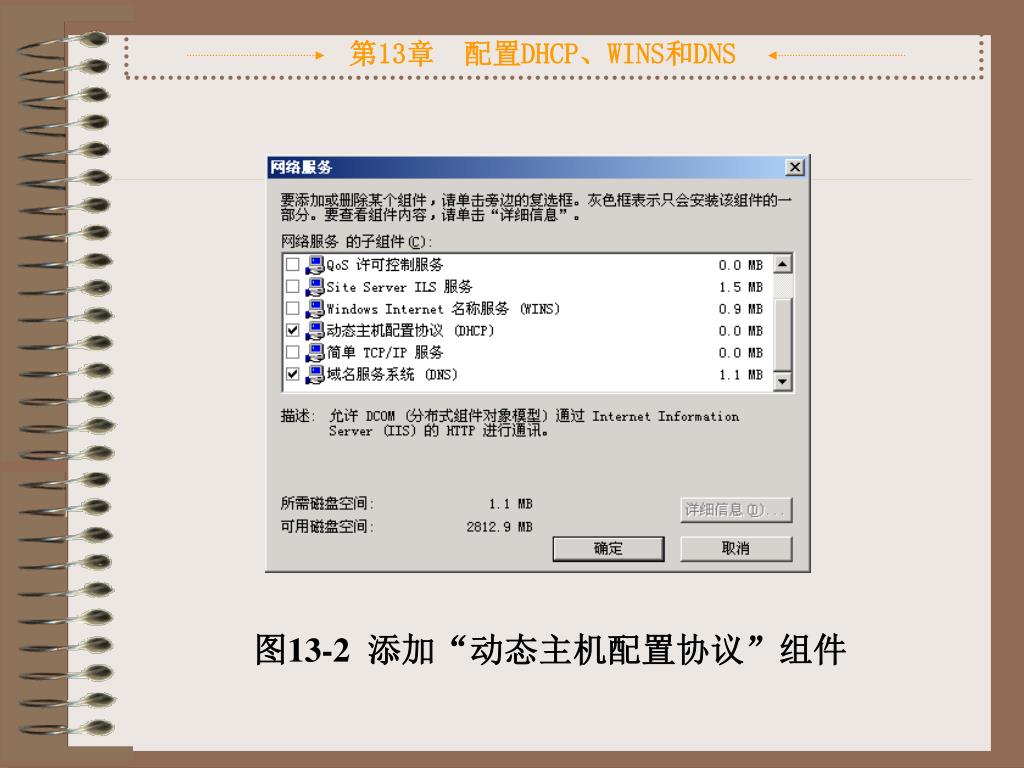

  10. 图13-2 添加“动态主机配置协议”组件

  11. 2．授权给DHCP服务器 • 要执行授权的工作时，依次选择“开始”→“程序”→“管理工具”→“DHCP”选项，将出现如图13-3所示的画面。用鼠标右键单击要授权的DHCP服务器，并从弹出的快捷菜单中选择“授权”命令即可，结果如图13-4所示。

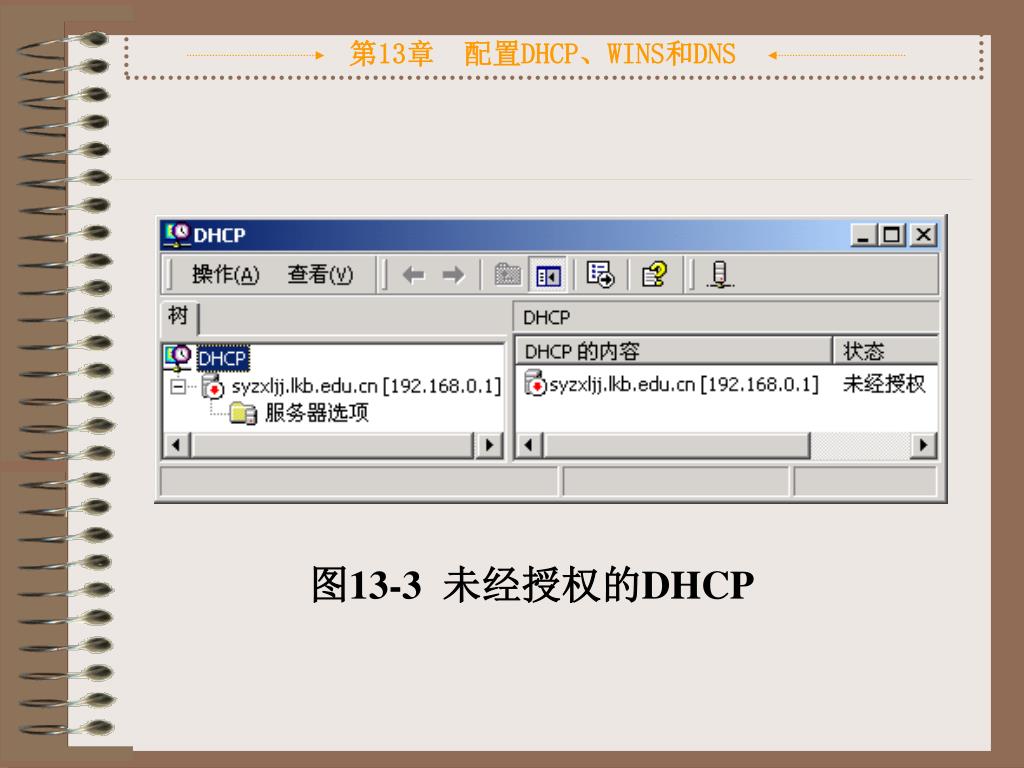

  12. 图13-3 未经授权的DHCP

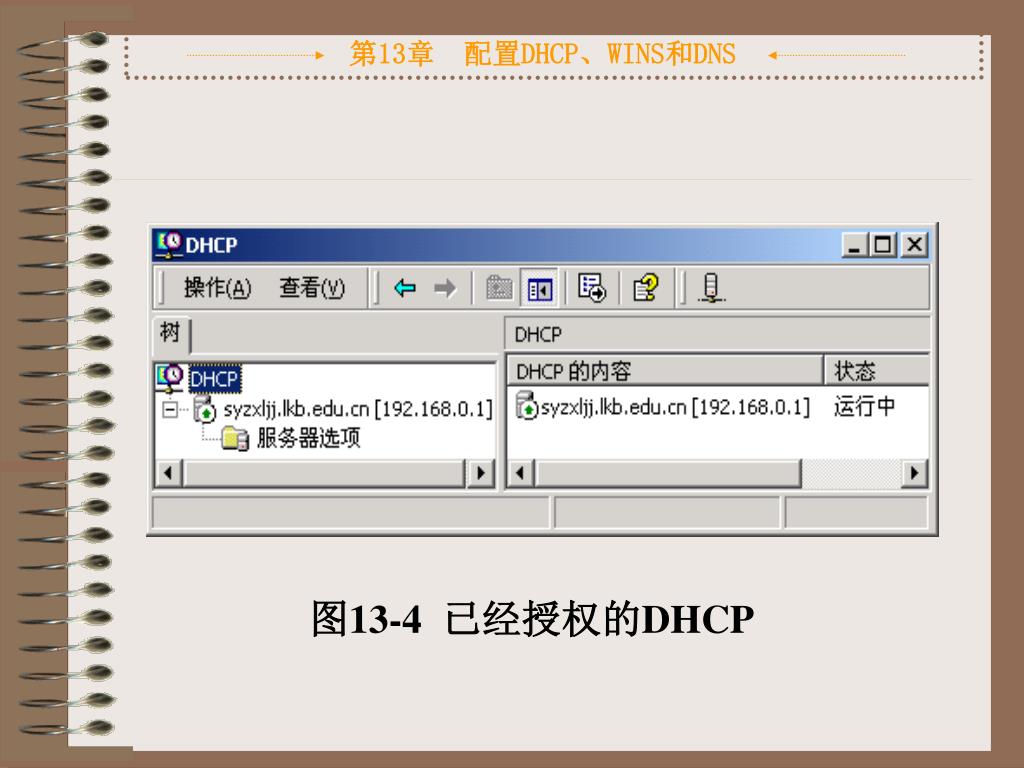

  13. 图13-4 已经授权的DHCP

  14. 3．建立可用的IP作用域 • （1）选择“开始”→“程序”→“管理工具”→“DHCP”，单击DHCP服务器，选择“新建作用域”命令。 • （2）出现“欢迎使用新建作用域向导”对话框时，单击“下一步”按钮。 • （3）出现如图13-6的对话框时，单击“下一步”按钮，当出现图13-7所示的对话框时，进行设置。 • （4）如果不想提供给DHCP客户端使用，将这些IP地址删除。单击“下一步”按钮 。

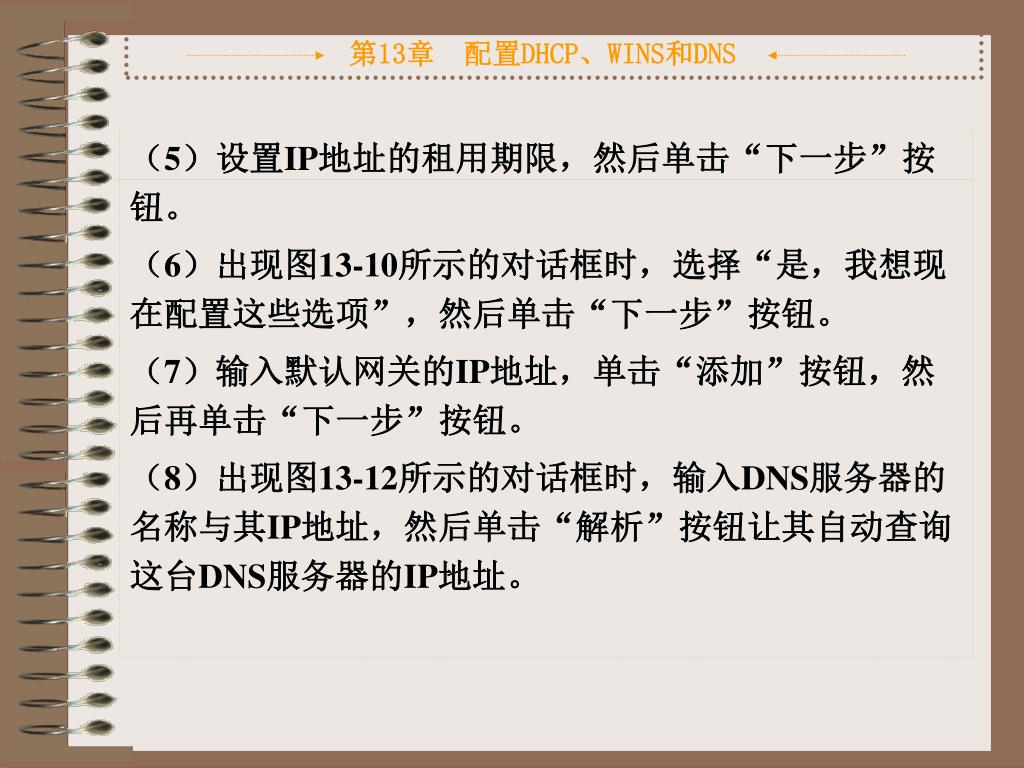

  15. （5）设置IP地址的租用期限，然后单击“下一步”按钮。（5）设置IP地址的租用期限，然后单击“下一步”按钮。 • （6）出现图13-10所示的对话框时，选择“是，我想现在配置这些选项”，然后单击“下一步”按钮。 • （7）输入默认网关的IP地址，单击“添加”按钮，然后再单击“下一步”按钮。 • （8）出现图13-12所示的对话框时，输入DNS服务器的名称与其IP地址，然后单击“解析”按钮让其自动查询这台DNS服务器的IP地址。

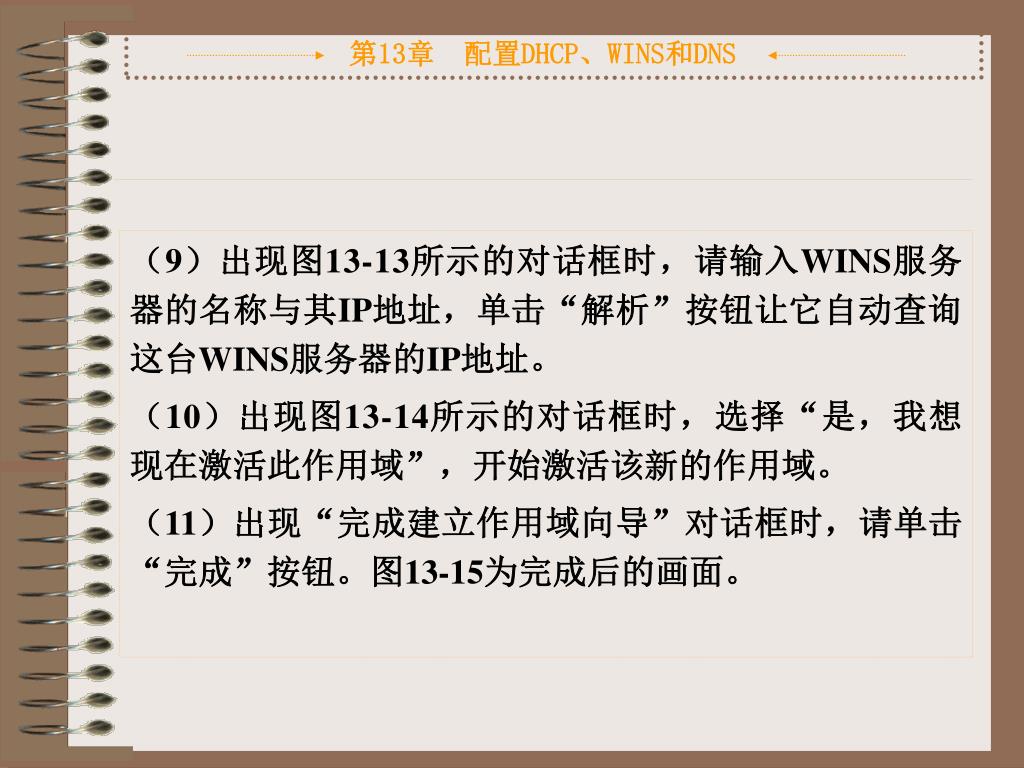

  16. （9）出现图13-13所示的对话框时，请输入WINS服务器的名称与其IP地址，单击“解析”按钮让它自动查询这台WINS服务器的IP地址。（9）出现图13-13所示的对话框时，请输入WINS服务器的名称与其IP地址，单击“解析”按钮让它自动查询这台WINS服务器的IP地址。 • （10）出现图13-14所示的对话框时，选择“是，我想现在激活此作用域”，开始激活该新的作用域。 • （11）出现“完成建立作用域向导”对话框时，请单击“完成”按钮。图13-15为完成后的画面。

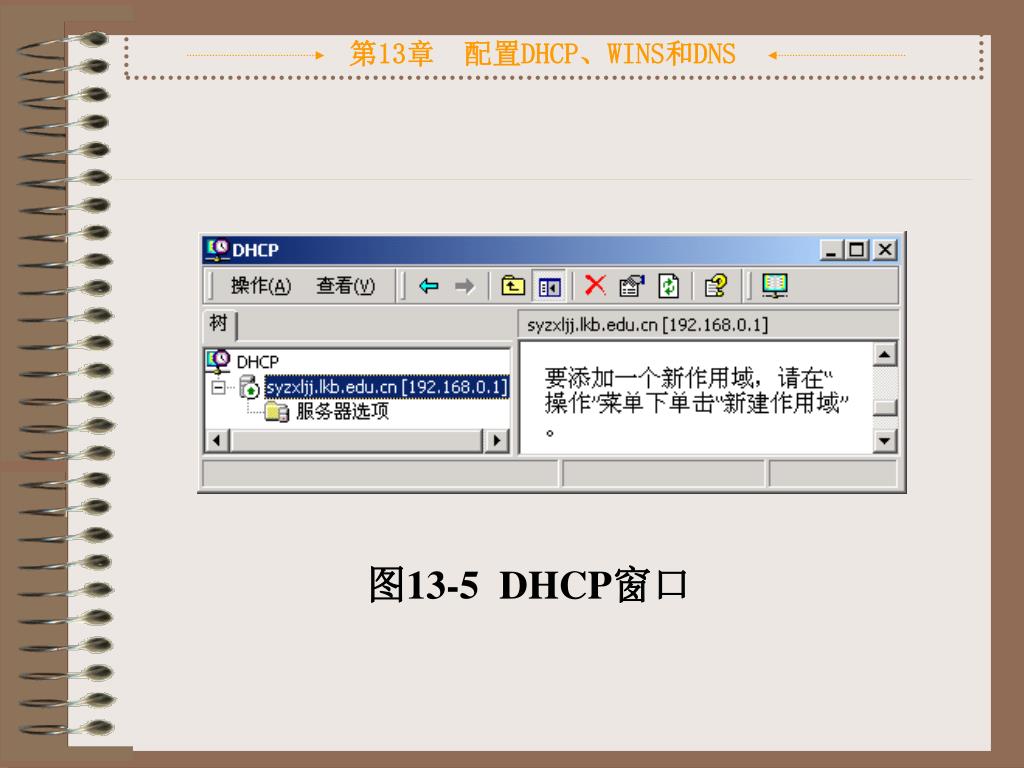

  17. 图13-5 DHCP窗口

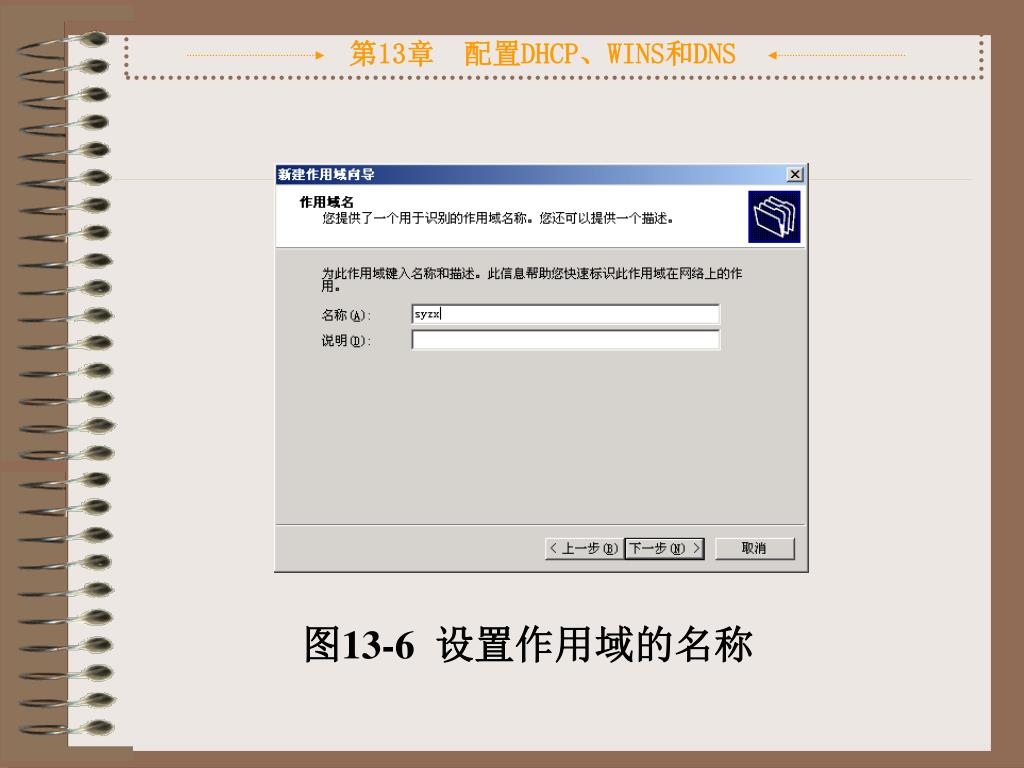

  18. 图13-6 设置作用域的名称

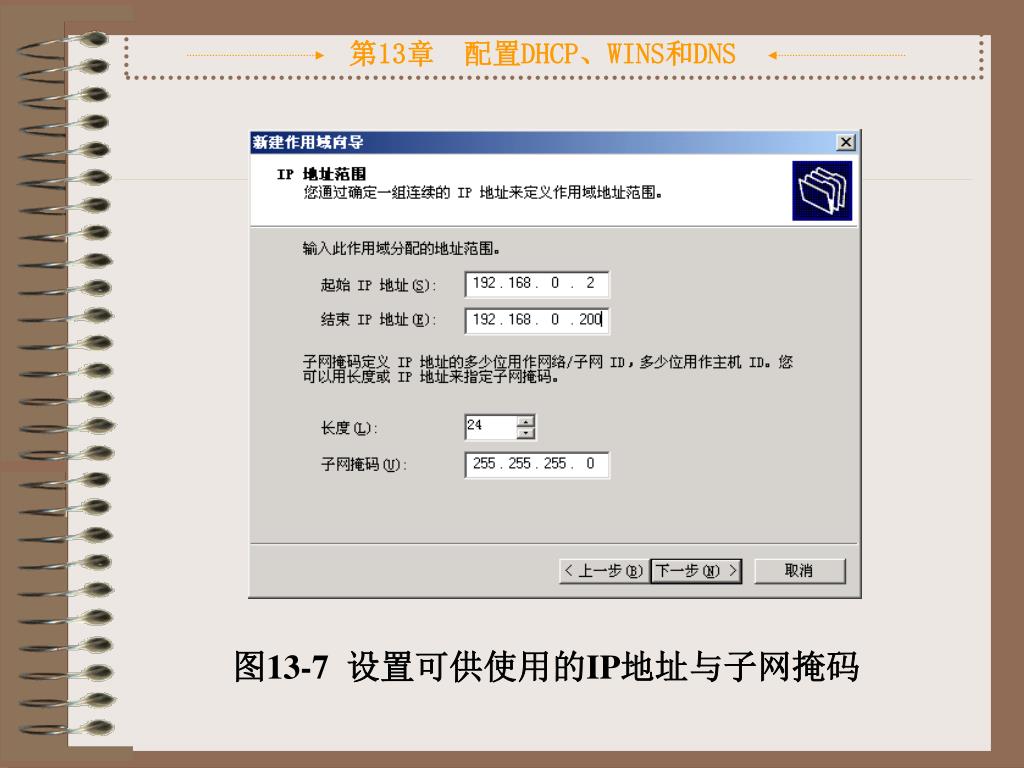

  19. 图13-7 设置可供使用的IP地址与子网掩码

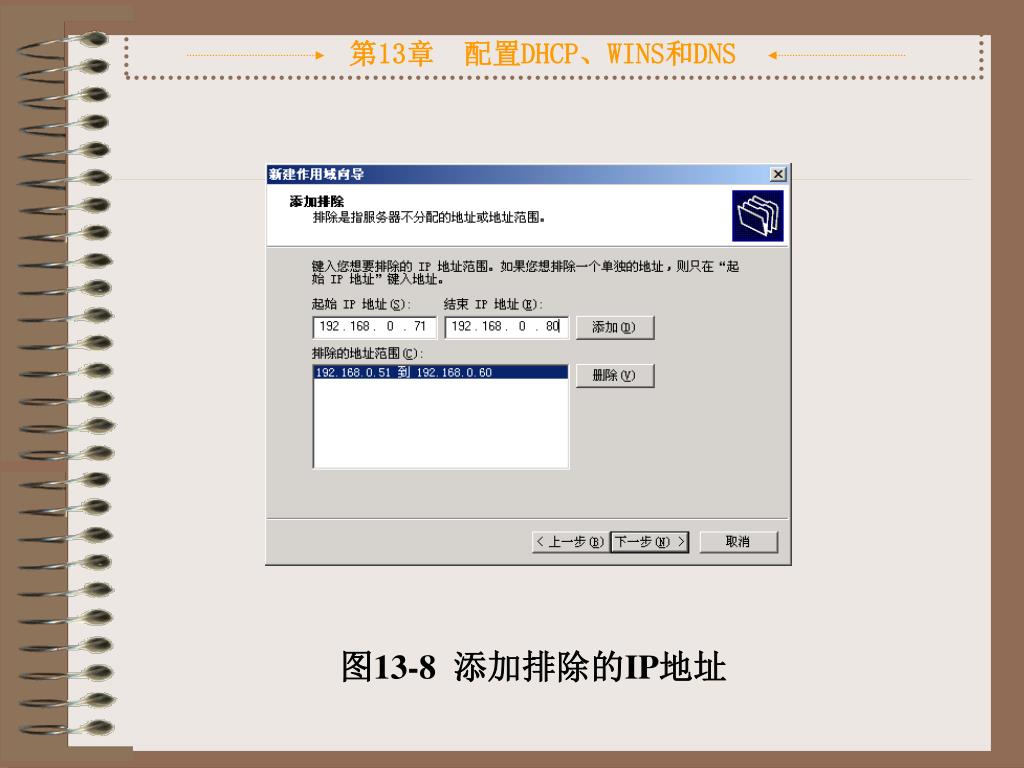

  20. 图13-8 添加排除的IP地址

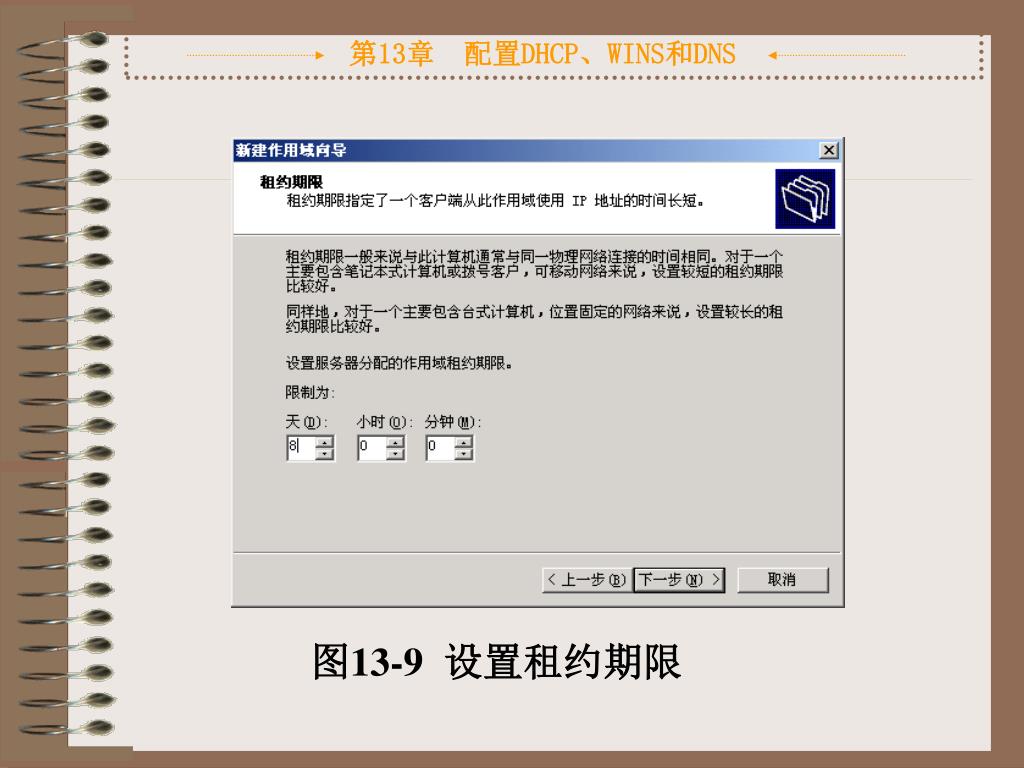

  21. 图13-9 设置租约期限

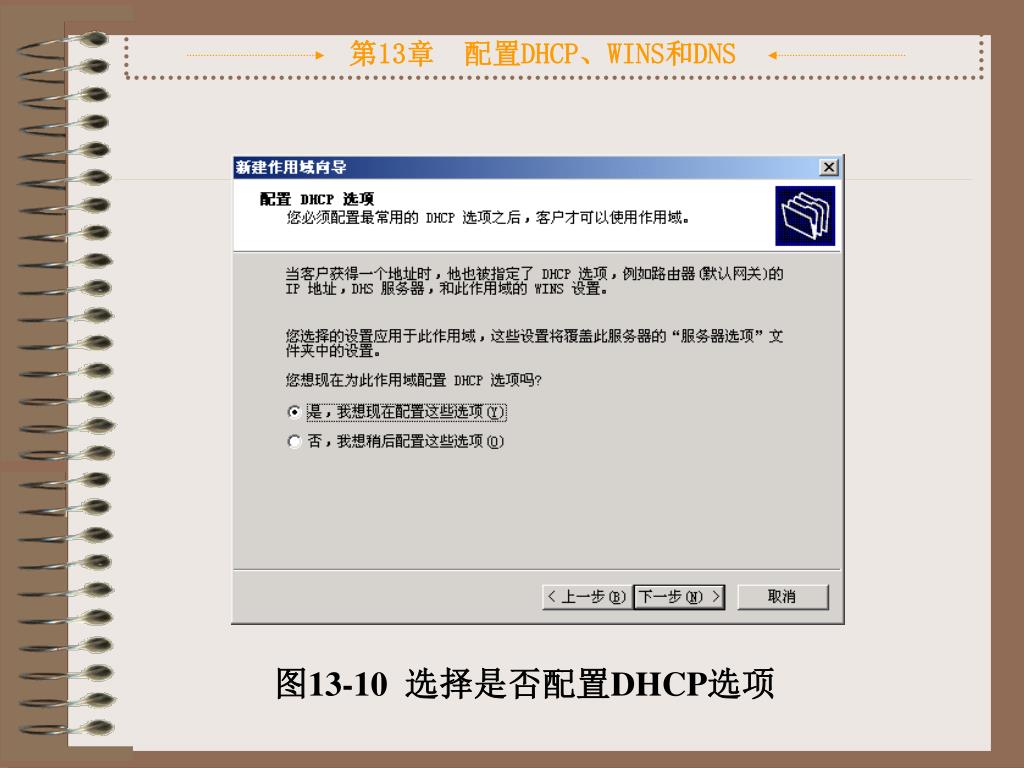

  22. 图13-10 选择是否配置DHCP选项

  23. 图13-11 设置客户端使用的网关地址

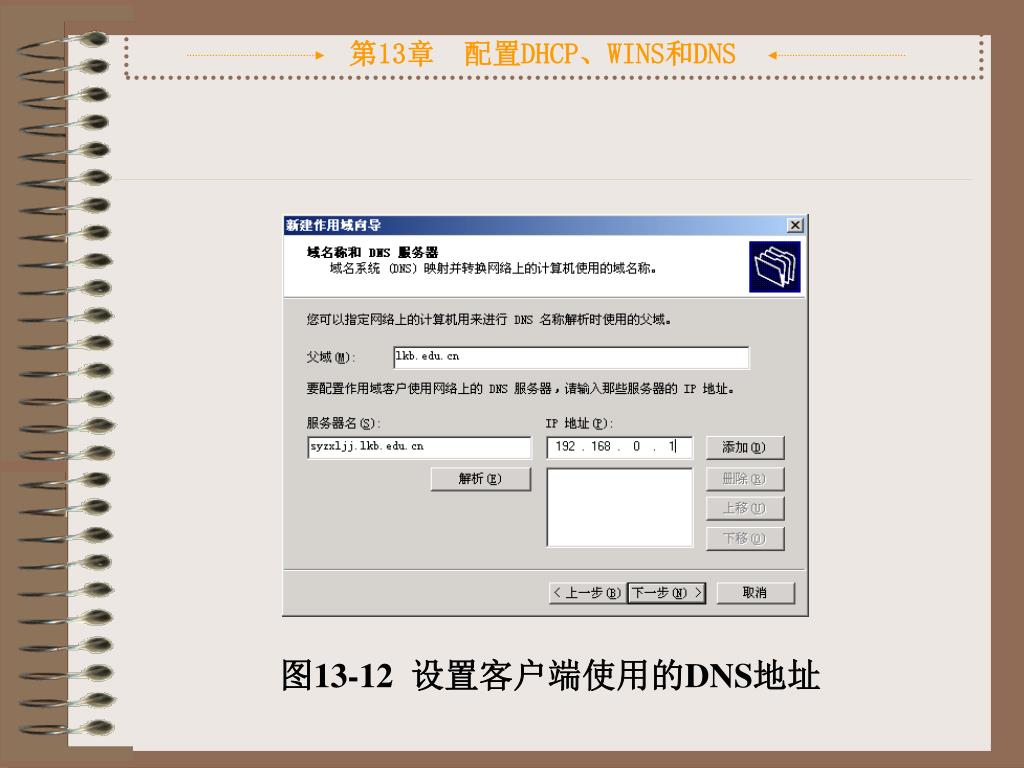

  24. 图13-12 设置客户端使用的DNS地址

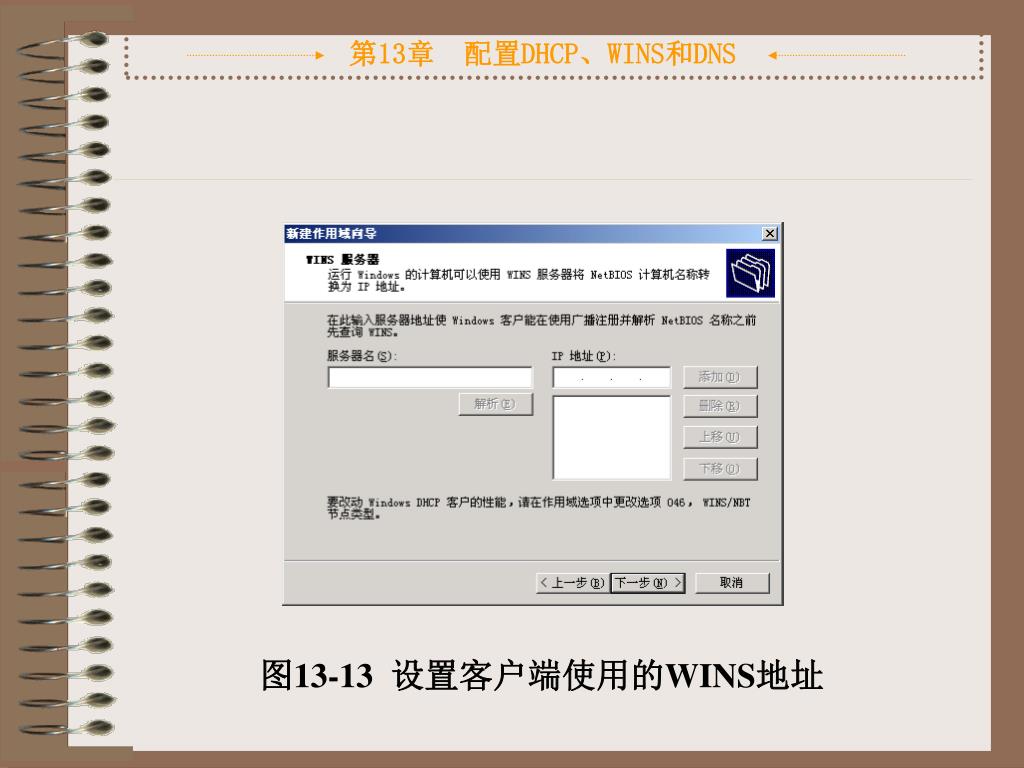

  25. 图13-13 设置客户端使用的WINS地址

  26. 图13-14 激活此作用域

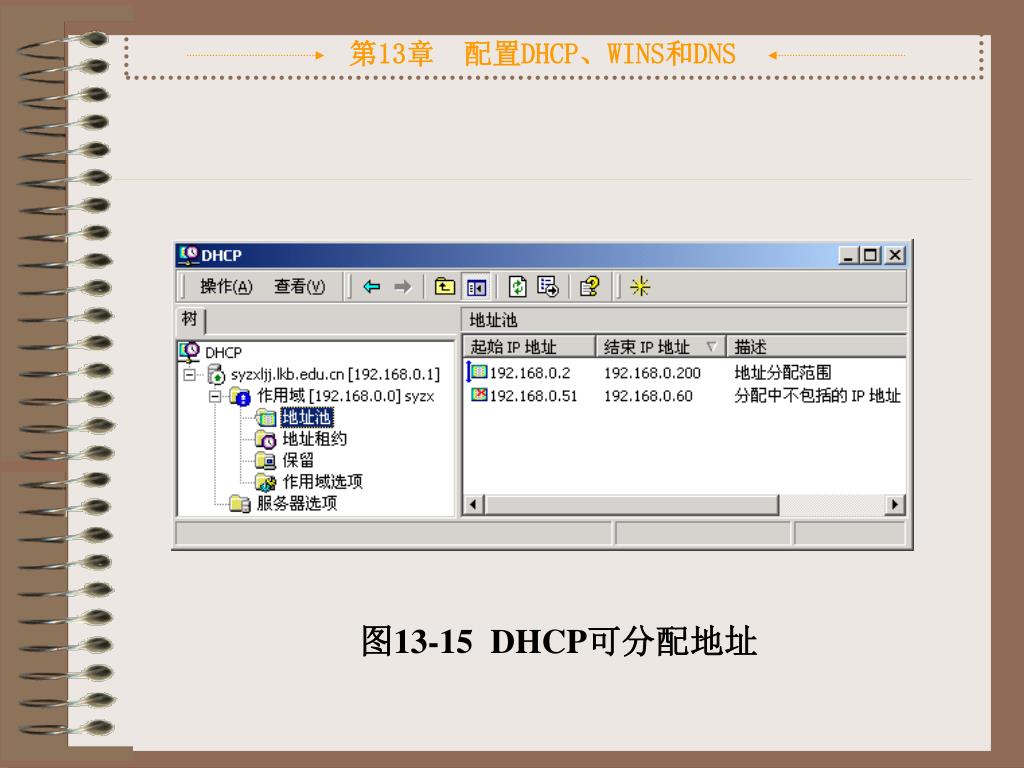

  27. 图13-15 DHCP可分配地址

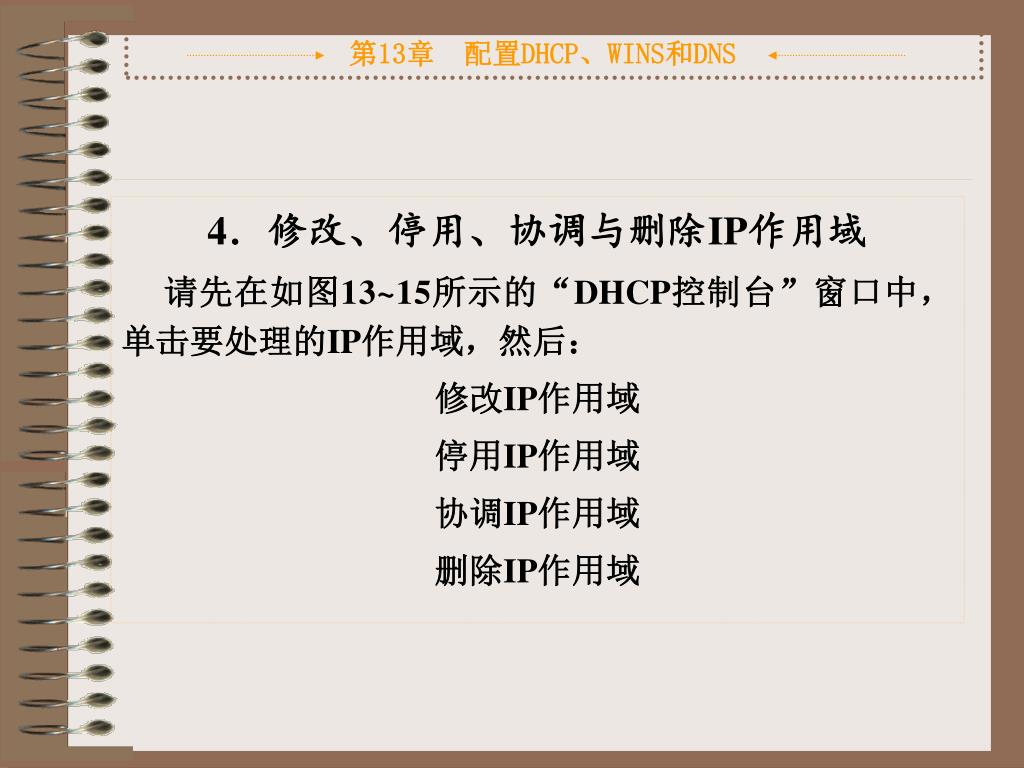

  28. 4．修改、停用、协调与删除IP作用域 • 请先在如图13~15所示的“DHCP控制台”窗口中，单击要处理的IP作用域，然后： • 修改IP作用域 • 停用IP作用域 • 协调IP作用域 • 删除IP作用域

  29. 5．停止、启动、暂停、恢复DHCP服务器 • 请先在如图13~15所示的“DHCP控制台”窗口中，单击要处理的DHCP服务器，然后： • l停止DHCP服务器 • l开始DHCP服务器 • l暂停DHCP服务器 • l恢复DHCP服务器

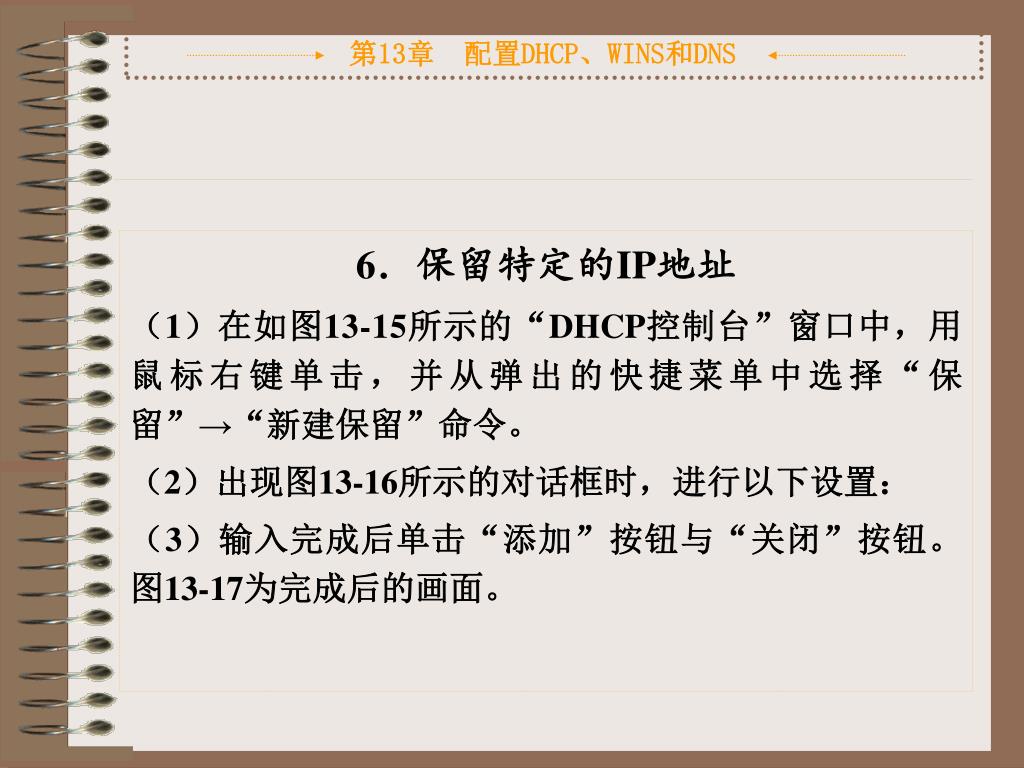

  30. 6．保留特定的IP地址 • （1）在如图13-15所示的“DHCP控制台”窗口中，用鼠标右键单击，并从弹出的快捷菜单中选择“保留”→“新建保留”命令。 • （2）出现图13-16所示的对话框时，进行以下设置： • （3）输入完成后单击“添加”按钮与“关闭”按钮。图13-17为完成后的画面。

  31. 图13-16 “新建保留”对话框

  32. 图13-17 保留的IP地址

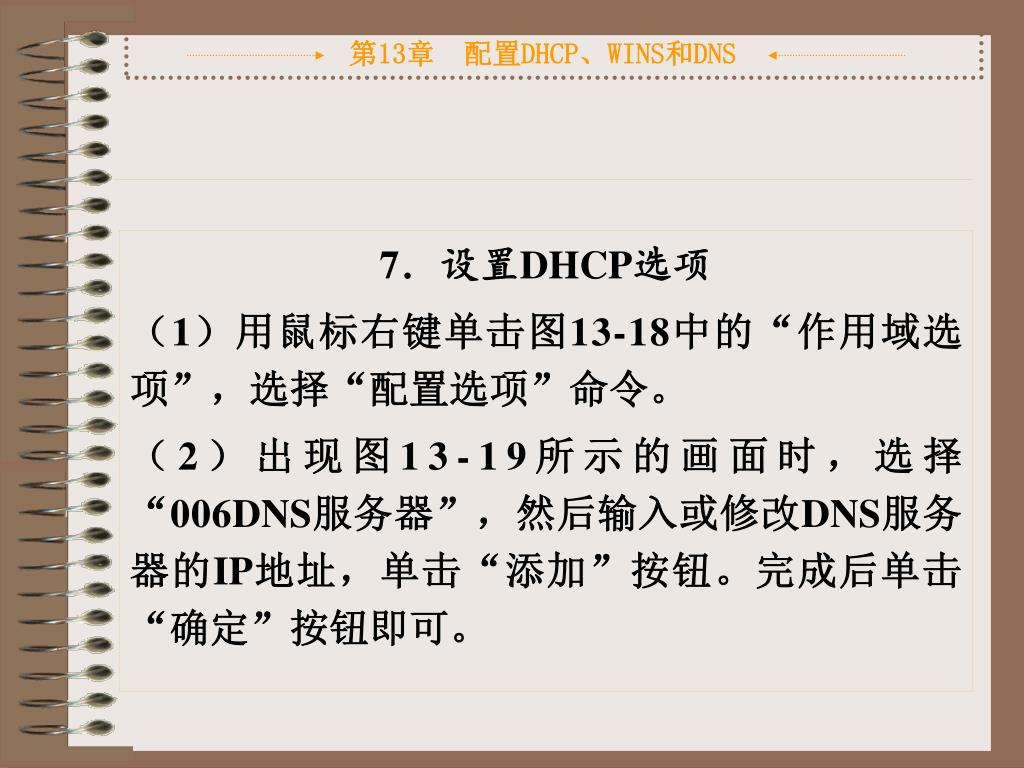

  33. 7．设置DHCP选项 • （1）用鼠标右键单击图13-18中的“作用域选项”，选择“配置选项”命令。 • （2）出现图13-19所示的画面时，选择“006DNS服务器”，然后输入或修改DNS服务器的IP地址，单击“添加”按钮。完成后单击“确定”按钮即可。

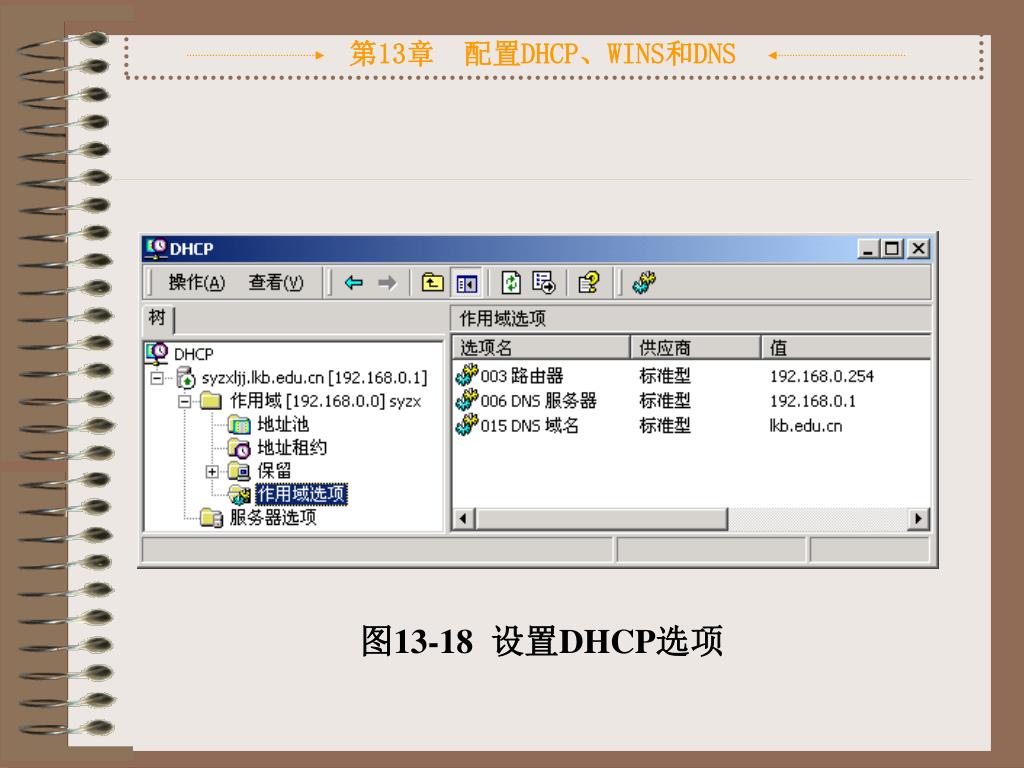

  34. 图13-18 设置DHCP选项

  35. 图13-19 设置DNS作用域选项

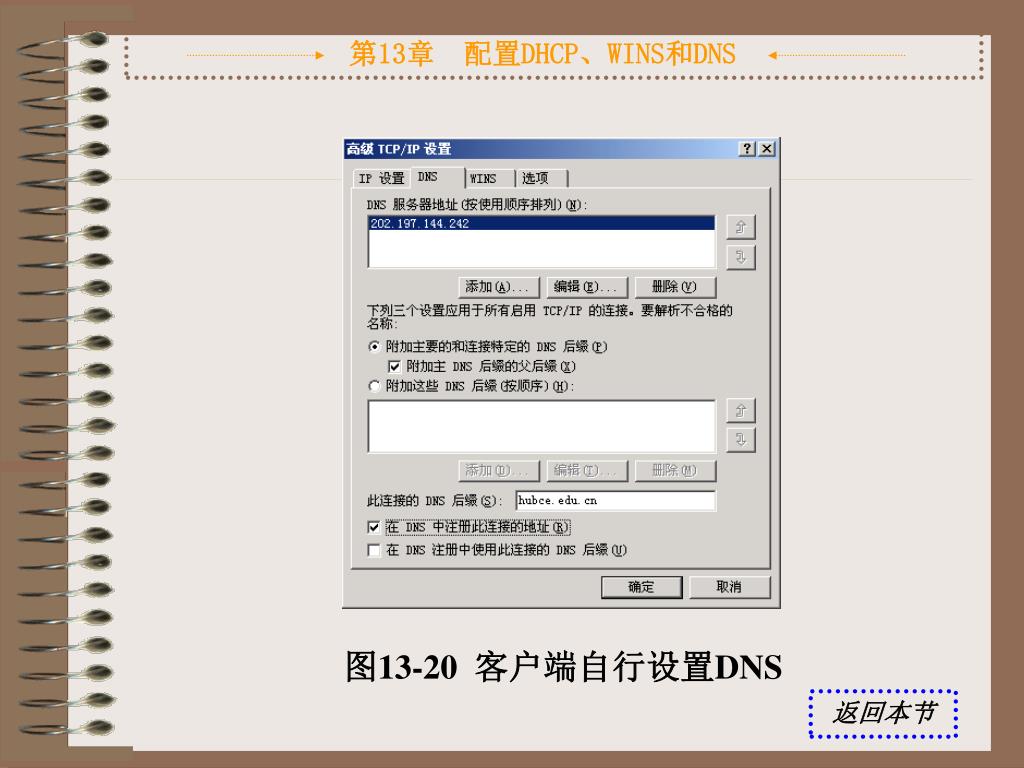

  36. 图13-20 客户端自行设置DNS 返回本节

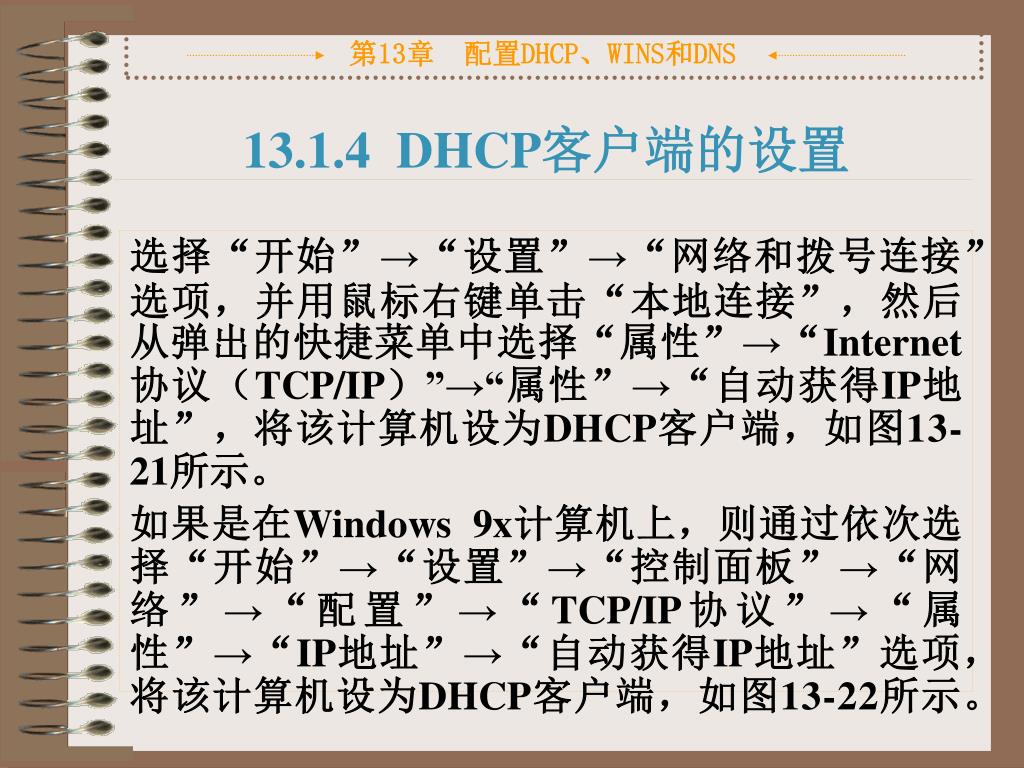

  37. 13.1.4 DHCP客户端的设置 • 选择“开始”→“设置”→“网络和拨号连接”选项，并用鼠标右键单击“本地连接”，然后从弹出的快捷菜单中选择“属性”→“Internet协议（TCP/IP）”→“属性”→“自动获得IP地址”，将该计算机设为DHCP客户端，如图13-21所示。 • 如果是在Windows 9x计算机上，则通过依次选择“开始”→“设置”→“控制面板”→“网络”→“配置”→“TCP/IP协议”→“属性”→“IP地址”→“自动获得IP地址”选项，将该计算机设为DHCP客户端，如图13-22所示。

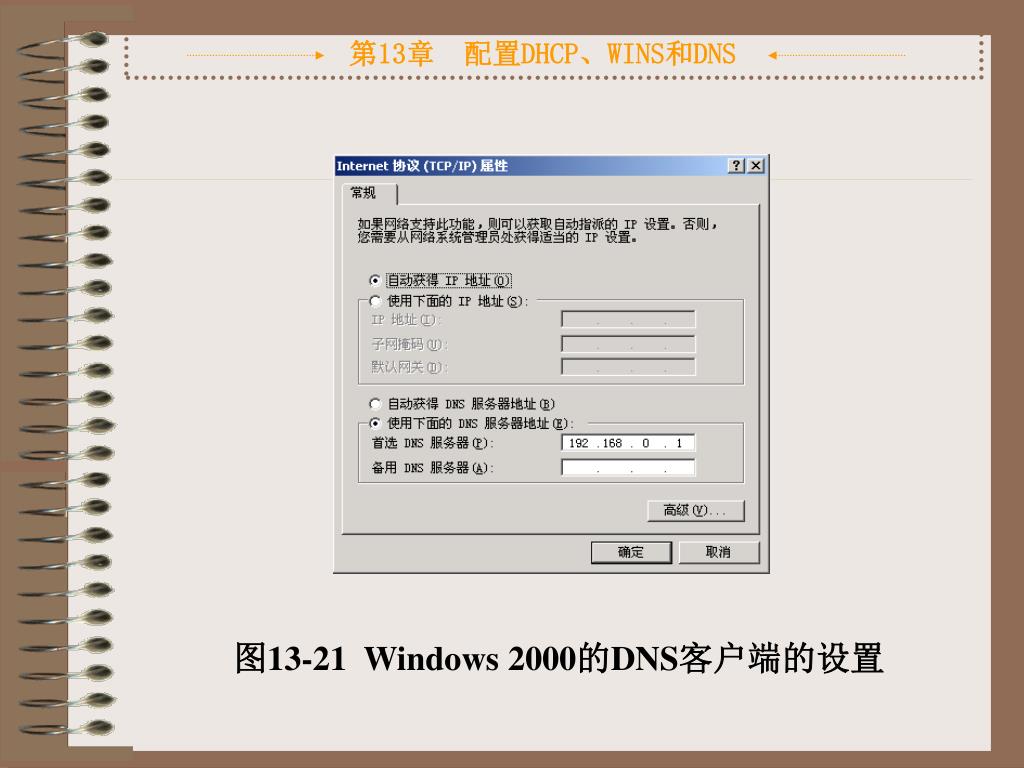

  38. 图13-21 Windows 2000的DNS客户端的设置

  39. 图13-22 Windows 9x的DNS客户端的设置 返回本节

  40. 13.2 WINS服务器的安装与设置 • 13.2.1 WINS的运行原理 • 13.2.2 WINS服务的安装 • 13.2.3 WINS服务器的选项设置 • 13.2.4 WINS服务器数据库的管理 • 13.2.5 使用LHMOSTS文件 返回本章首页

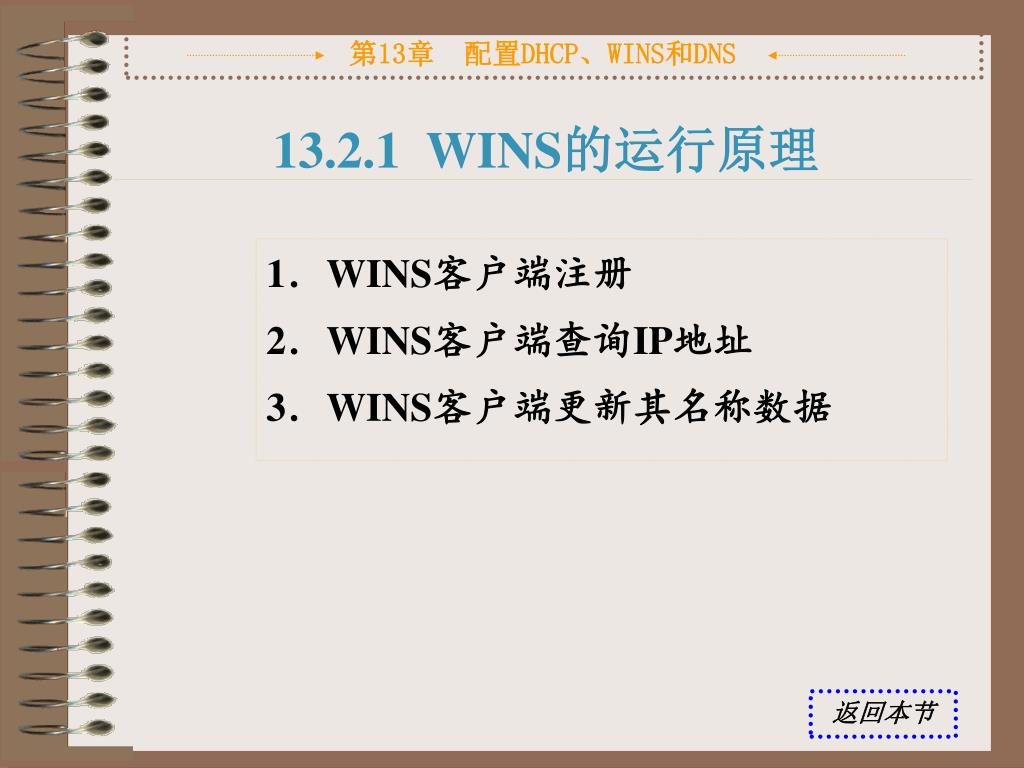

  41. 13.2.1 WINS的运行原理 • 1．WINS客户端注册 • 2．WINS客户端查询IP地址 • 3．WINS客户端更新其名称数据 返回本节

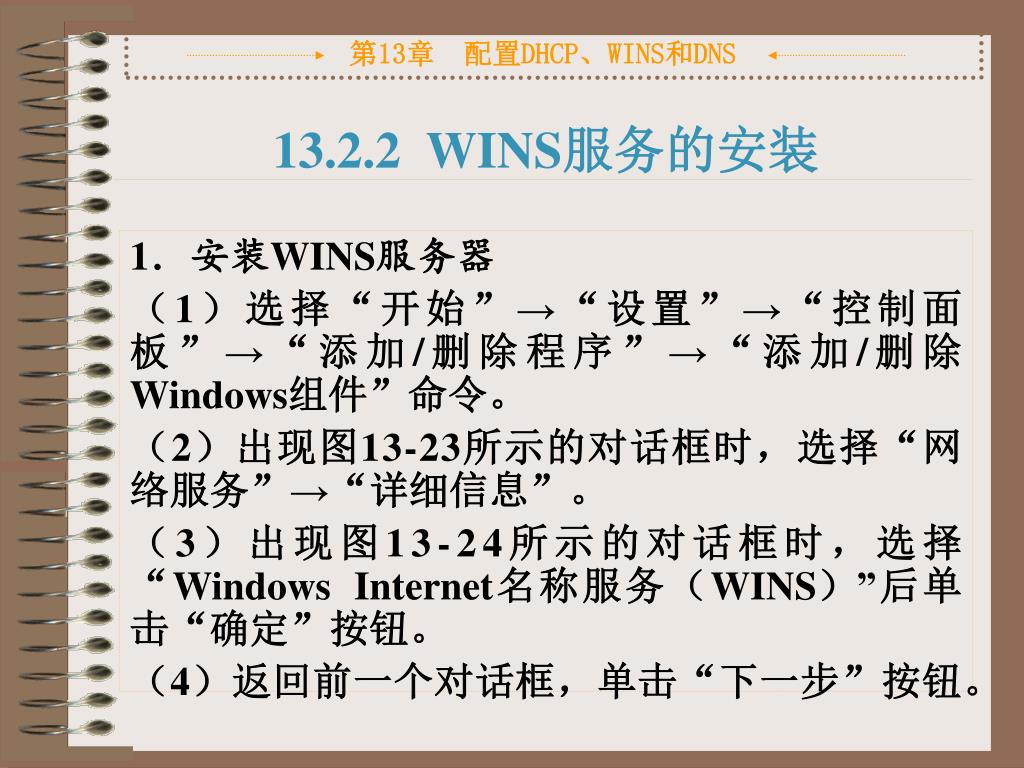

  42. 13.2.2 WINS服务的安装 • 1．安装WINS服务器 • （1）选择“开始”→“设置”→“控制面板”→“添加/删除程序”→“添加/删除Windows组件”命令。 • （2）出现图13-23所示的对话框时，选择“网络服务”→“详细信息”。 • （3）出现图13-24所示的对话框时，选择“Windows Internet名称服务（WINS）”后单击“确定”按钮。 • （4）返回前一个对话框，单击“下一步”按钮。

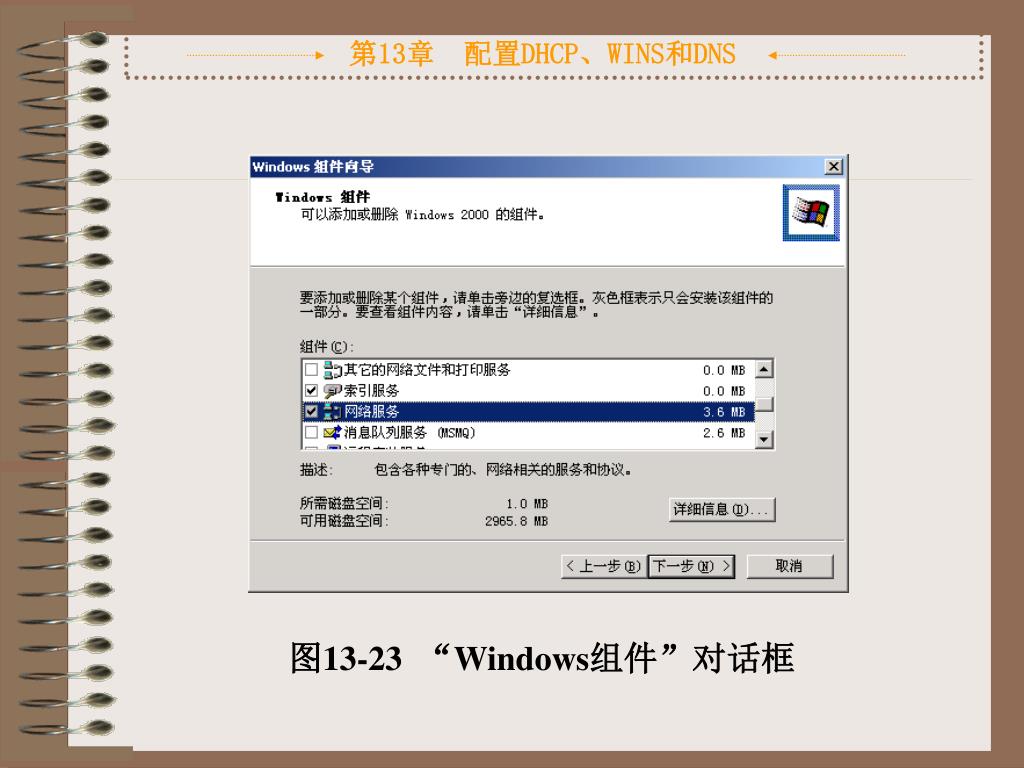

  43. 图13-23 “Windows组件”对话框

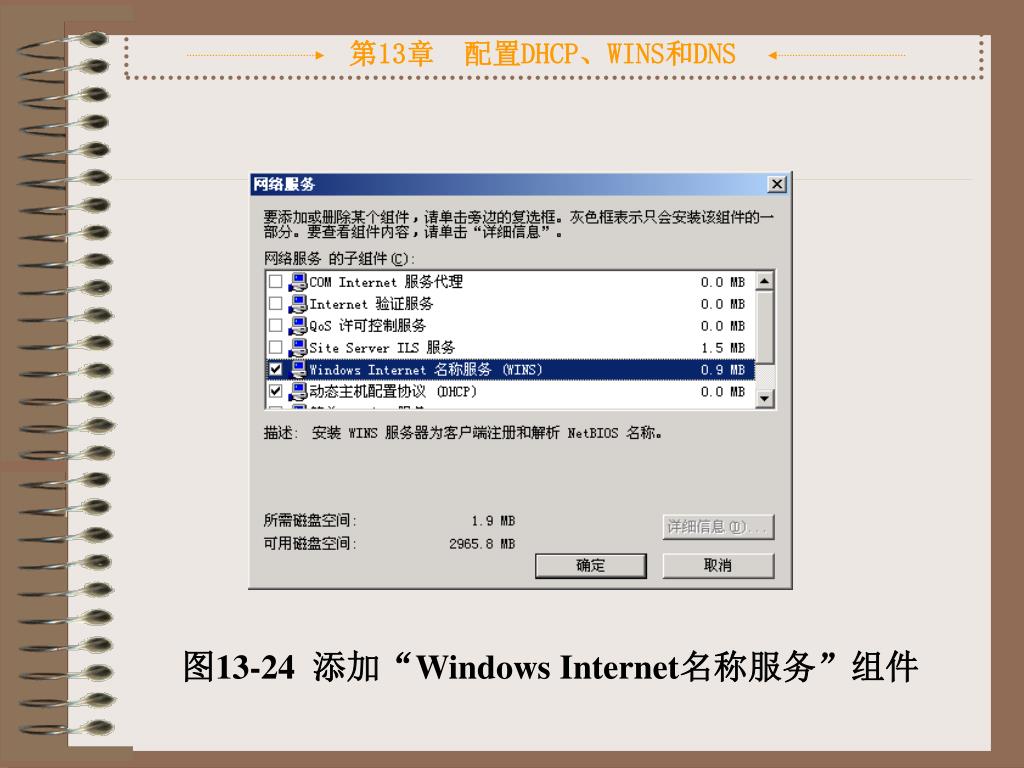

  44. 图13-24 添加“Windows Internet名称服务”组件

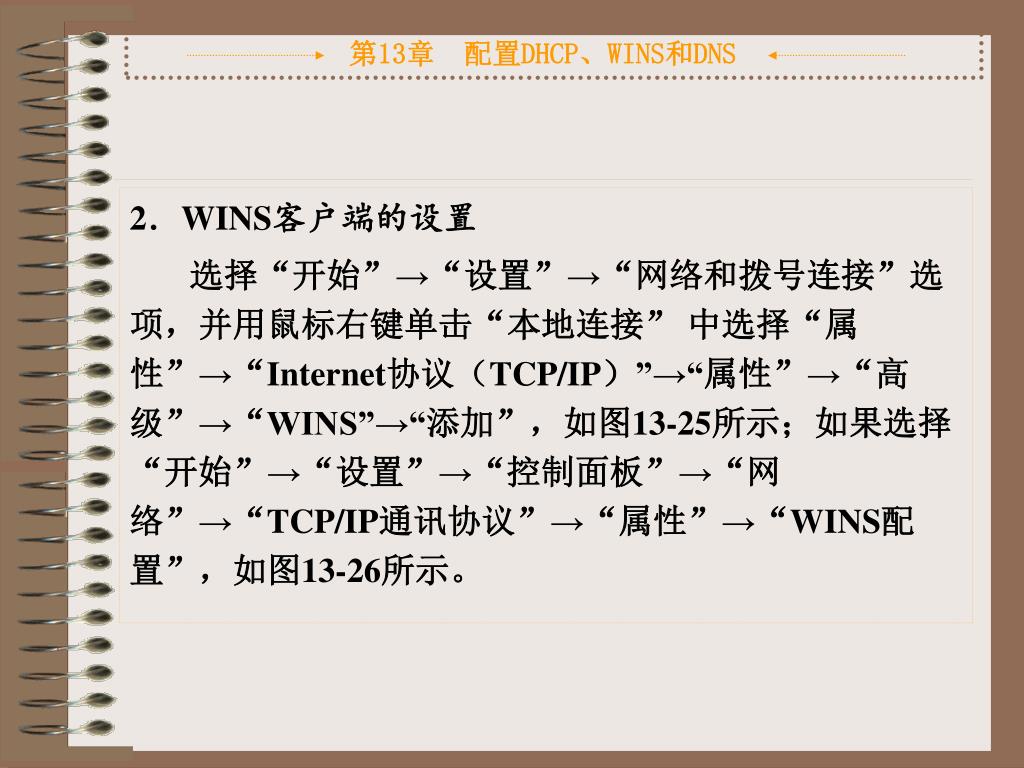

  45. 2．WINS客户端的设置 • 选择“开始”→“设置”→“网络和拨号连接”选项，并用鼠标右键单击“本地连接” 中选择“属性”→“Internet协议（TCP/IP）”→“属性”→“高级”→“WINS”→“添加”，如图13-25所示；如果选择“开始”→“设置”→“控制面板”→“网络”→“TCP/IP通讯协议”→“属性”→“WINS配置”，如图13-26所示。

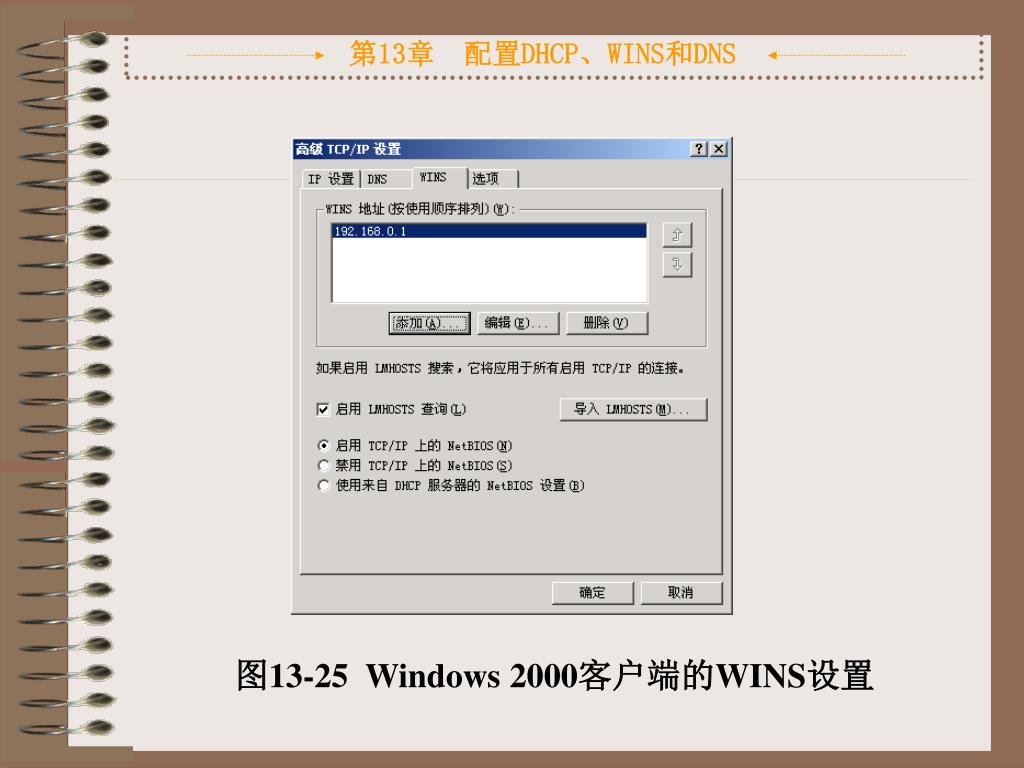

  46. 图13-25 Windows 2000客户端的WINS设置

  47. 图13-26 Windows 9x客户端的WINS设置

  48. 3．查看WINS服务器数据库 • （1）以Administrator的身份从服务器登录。 • （2）通过选择“开始”→“程序”→“管理工具”→“WINS”选项，出现图13-27的画面。选择“按名称查找命令”，出现图13-28所示的对话框。 • （3）单击“活动注册” 中选择“按所有者寻找”命令，在出现的图13-30对话框中，选择WINS服务器，然后单击“立即查找”按钮，如图13-31所示。

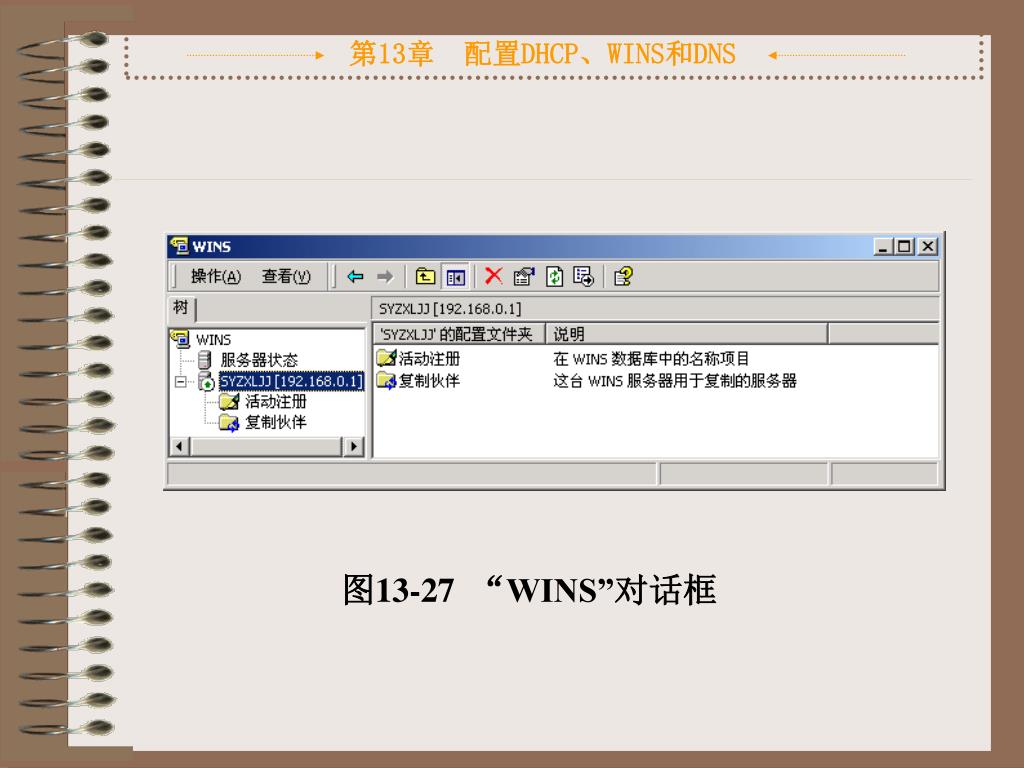

  49. 图13-27 “WINS”对话框

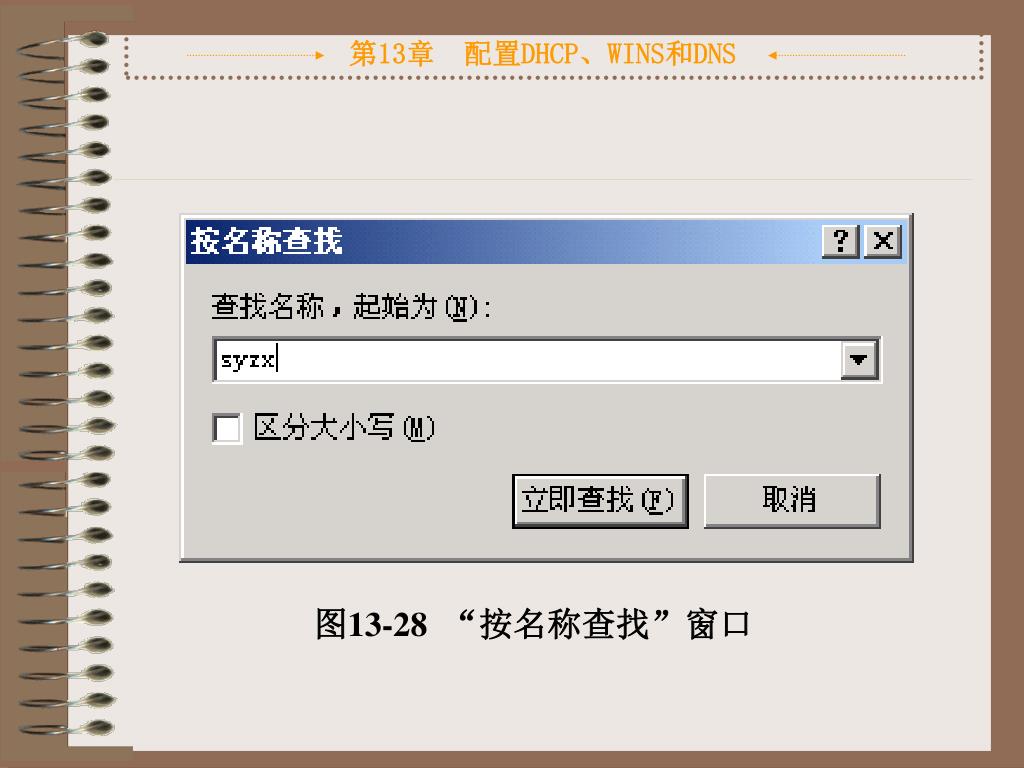

  50. 图13-28 “按名称查找”窗口
