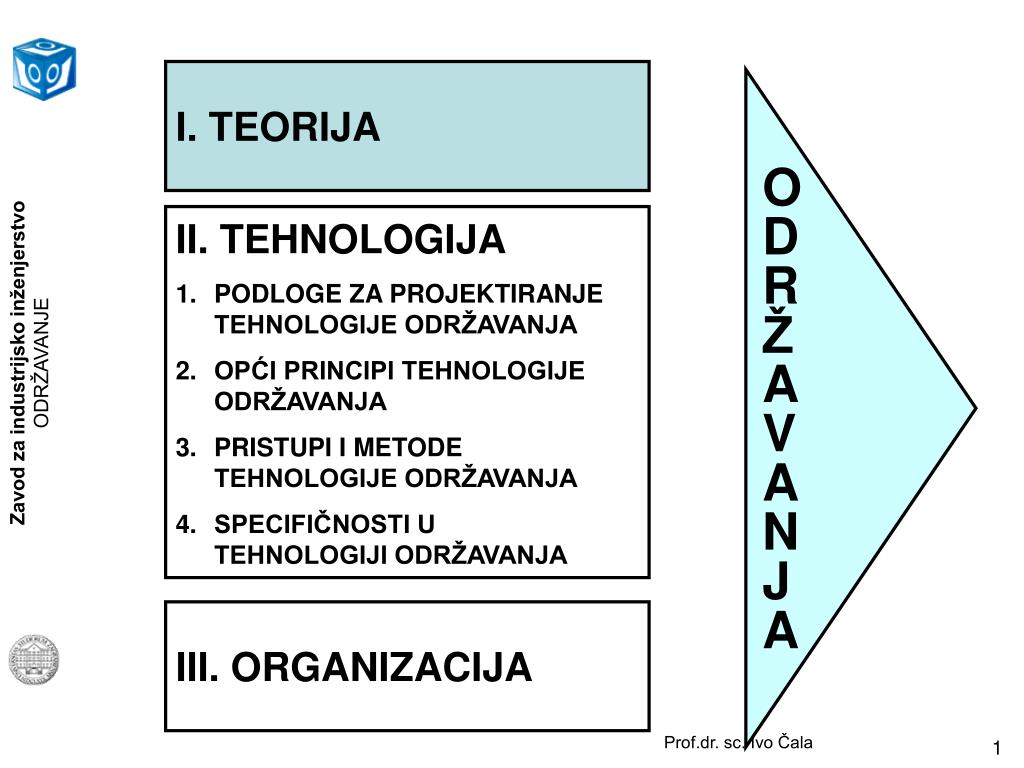

  1. I. TEORIJA O D R Ž A V A N J A • II. TEHNOLOGIJA • PODLOGE ZA PROJEKTIRANJETEHNOLOGIJE ODRŽAVANJA • OPĆI PRINCIPI TEHNOLOGIJE ODRŽAVANJA • PRISTUPI I METODE TEHNOLOGIJE ODRŽAVANJA • SPECIFIČNOSTI U TEHNOLOGIJI ODRŽAVANJA III. ORGANIZACIJA Prof.dr. sc. Ivo Čala

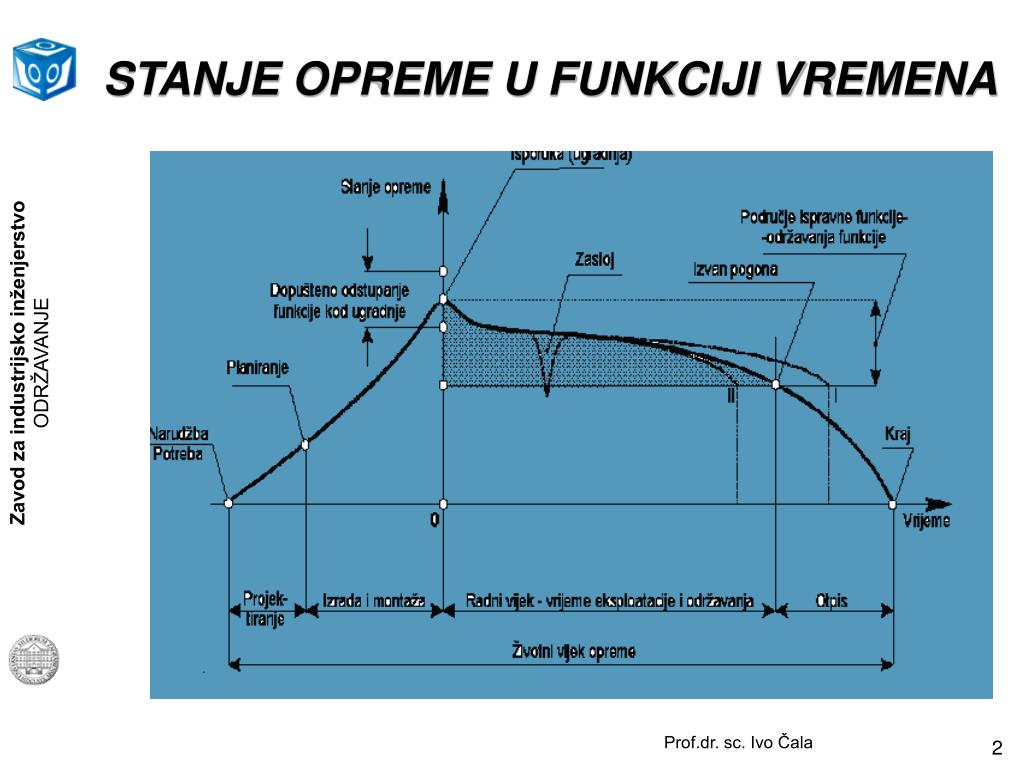

  2. STANJE OPREME U FUNKCIJI VREMENA Prof.dr. sc. Ivo Čala

  3. KVAR (E. Rejec) je promjena stanja opreme ili njezinih sastavnih dijelova,koje smeta ili onemogućava funkciju opreme ili je opasno za okolinu. Pri tome se kvarovi mogu podijeliti na: - kritičan kvar(potpuno onemogućava funkciju ili je opasan za okolinu), - nekritičan kvar(smanjuje učinak ili kvalitetu rada u dozvoljenim granicama). Prof.dr. sc. Ivo Čala

  4. OŠTEĆENJE (E. Rejec) je promjena stanja OPREME ili njenih sastavnih dijelova, koje još ne smeta funkciji, ali se može razviti u kvar ili na drugi način smeta okolini. Prof.dr. sc. Ivo Čala

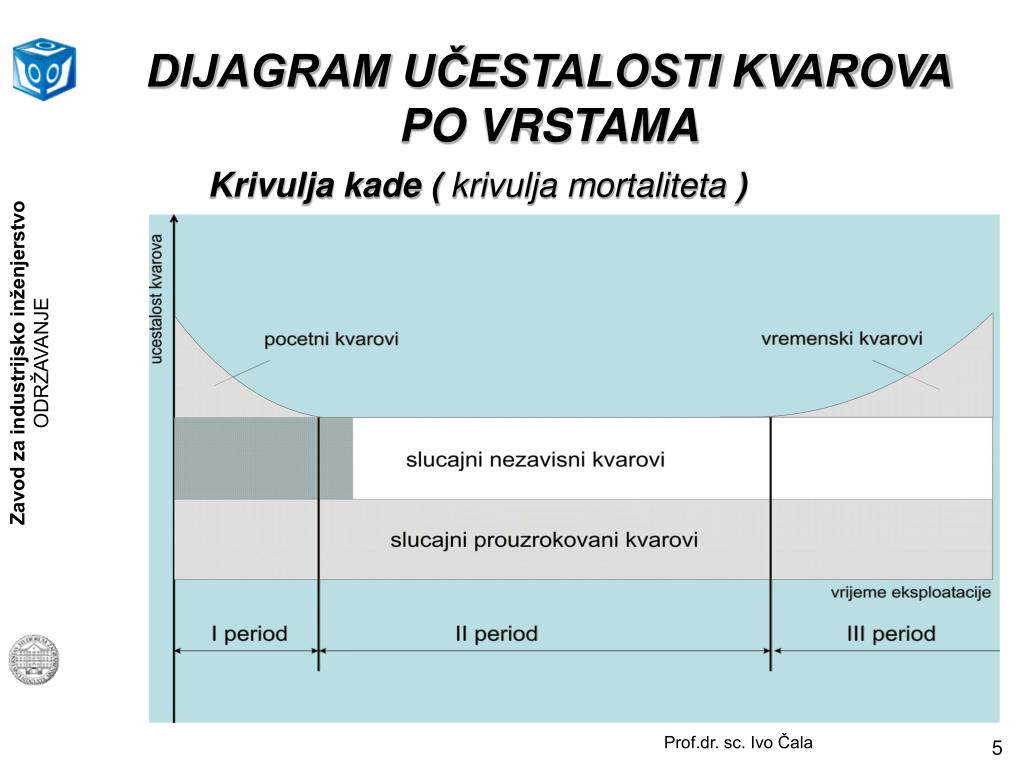

  5. DIJAGRAM UČESTALOSTI KVAROVA PO VRSTAMA Krivulja kade ( krivulja mortaliteta ) Prof.dr. sc. Ivo Čala

  6. VRSTE KVAROVA 1. Kvarovi uhodavanja ( rani, dječje bolesti ) - loša konstrukcija - loš materijal - loša montaža 2. Slučajni kvarovi - nema fizikalnih tumačenja - zavisni kvarovi ( loše rukovanje i održavanje, preopterećenje opreme ) - nezavisni kvarovi - prepisuju se unutarnjim faktorima (funkcija rizika) 3. Vremenski kvarovi - starenje - zamor - trošenje - korozija Prof.dr. sc. Ivo Čala

  7. Povijesni pregled razvoja spoznaje o distribuciji kvarova Prof.dr. sc. Ivo Čala

  8. Uvjetovanost vjerojatnosti kvarova Prof.dr. sc. Ivo Čala

  9. Grafički prikaz nastanka kvarova tipa “A”“starosni kvarovi” • Ventilatori, drobilice, radne staze, tračnice • Vremenski uvjetovani kvarovi Prof.dr. sc. Ivo Čala

  10. Grafički prikaz nastanka kvarova tipa “B”“kada kvarova” • Elektromehanički sustavi • Velika vjerojatnost kvarova na početku i na kraju životnog ciklusa Prof.dr. sc. Ivo Čala

  11. Grafički prikaz nastanka kvarova tipa “C”“progresivni kvarovi” • Cijevi, šamot, gume, konstrukcije, spojke… • Uzrokovani korozijom i puzanjem Prof.dr. sc. Ivo Čala

  12. Grafički prikaz nastanka kvarova tipa “D”“novo je najbolje” • Hidraulika i pneumatika • Održavanje bazirano na vremenski ustaljenim intervalima nije uspješno Prof.dr. sc. Ivo Čala

  13. Grafički prikaz nastanka kvarova tipa “E”“stalni kvarovi” • Kompleksni sustavi: elektronički, električni, mehanički; kuglični ležajevi • Slučajni kvarovi, nisu vremenski uvjetovani Prof.dr. sc. Ivo Čala

  14. Grafički prikaz nastanka kvarova tipa “F”“početni kvarovi” • Elektronika, zrakoplovstvo, visoko kompleksna (integrirana) postrojenja • Problem dječjih bolesti, vjerojatnost kvara opada s vremenom Prof.dr. sc. Ivo Čala

  15. TIJEK TEHNIČKOG INDIKATORA ISPRAVNOSTI ( TII ) Prof.dr. sc. Ivo Čala

  16. TIJEK TEHNIČKOG INDIKATORA ISPRAVNOSTI ( TII ) • “TII” je skup i razina značajki opreme i njezinih sklopova odnosno dijelova ( pozicija ) • U općem slučaju smatra se da je oprema ispravna ako su ispravni sklopovi te opreme. • - Promjena ispravnosti pojedinog dijela ( pozicije ) nastupa kad jedna ili više njegovih značajki, kao što su oblik, položaj, sastav itd. odstupi od nominalnog stanja. Prof.dr. sc. Ivo Čala

  17. PAD RADNE SPOSOBNOSTI OPREME Prof.dr. sc. Ivo Čala

  18. ZNAČAJKE OPREME Klasične značajke: - principijelne sheme opreme Funkcionalnost = f - konstrukcijske dokumentacije - uputa i preporuka za proizvodnju Prof.dr. sc. Ivo Čala

  19. - radioničkih crteža - količine materijala = f - vremena pripremanja proizvodnje - kompleksnosti operacija - vrsti ugrađenih dijelova itd. Tehnologičnost: Prof.dr. sc. Ivo Čala

  20. Eksploatabilnost -troškova pog. energije energije ukupni = f troškovi = f - troškova održavanja eksploatacije - troškova zastoja u eksploataciji - koncepcija konstrukcije - kumulativno vrijeme uporabe Troškovi pogonske energije = f - uvjeti eksploatacije - izradba opreme - cijena pogonske energije Prof.dr. sc. Ivo Čala

  21. - koncepcija konstrukcije - kumulativno vrijeme uporabe Troškovi održavanja opreme = f - uvjeti eksploatacije - izradba opreme - cijena radova održavanja - pouzdanost opreme Troškovi zastoja = f - dužina i učestalost zastoja - gubitak po jedinici vremena u zastoju Prof.dr. sc. Ivo Čala

  22. Suvremene značajke: Raspoloživost a) Eksponencijalna razdioba Pouzdanost b) Weibull-ova razdioba t - vrijeme λ - intenzitet kvara β - parametar oblika Weibull-ove razdiobe η - parametar razmjere Weibull-ove razdiobe Prof.dr. sc. Ivo Čala

  23. Sposobnost za održavanje - broj popravaka u jedinici vremena - dozvoljeno prosječno vrijeme za obavljanje popravka Efektivnost - funkcionalna podobnost Prof.dr. sc. Ivo Čala

  24. a) NEPOPRAVLJIV SUSTAV radi razina tehničke ispravnosti ne radi vrijeme (t) t1 R12 R N R21=0 R22=1 R11 Prof.dr. sc. Ivo Čala

  25. b) POPRAVLJIV SUSTAV radi radi razina tehničke ispravnosti ne radi t2 t3 t1 t1 R12 R N R11 R21 R22 vrijeme (t) Prof.dr. sc. Ivo Čala

  26. Svojstva vremena upotrebe režima rada uvjeta rada POUZDANOST KOMPONENTE = f strukture sustava broja komponenata svojstva komponenata vremena upotrebe režima rada uvjeta rada POUZDANOST NEPOPRAVLJIVOGTEHNIČKOG SUSTAVA = f Prof.dr. sc. Ivo Čala

  27. strukture sustava broja komponenata svojstva komponenata vremena upotrebe režima rada uvjeta rada načina održavanja kvaliteta održavanja POUZDANOST POPRAVLJIVOG TEHNIČKOG SUSTAVA = f Prof.dr. sc. Ivo Čala

  28. R1 R2 R3 Rn pouzdanost sustava R(t) n=1 n=5 n=7 n=10 SERIJSKI SPOJ RS = R1.R2.R3……..Rn; Rs= Π Ri pouzdanost elemenata R(t) Prof.dr. sc. Ivo Čala

  29. n=15 n=10 n=5 n=1 USPOREDNI SPOJ RS = 1 – (1-R1)(1-R2)(1-R3) ……..(1-Rn); R(t) + Q(t) = 1 Rs= 1- P Qi R1 R2 R3 Rn Prof.dr. sc. Ivo Čala

  30. PASIVNI USPOREDNI (PARALELNI ILI SPOJ SA SKLOPKOM) SPOJ • Element 2 se uključuje preko sklopke, kada otkaže element 1 • postoje 3 stanja otkaza sustava: • Element 1 radi ispravno R1, sklopka se aktivira prije vremena QS’ i element 2 otkazuje Q2 • Element 1 otkazuje Q1 i sklopka otkazuje QS • Element 1 otkazuje Q1, sklopka se propisno aktivira RS, ali element 2 otkazuje Q2 • RS = 1 - ( R1·QS’·Q2 + Q1·QS + Q1·RS·Q2 ) Prof.dr. sc. Ivo Čala

  31. POLU-SERIJSKI SPOJ • Otkaz jednog elementa (ili više elemenata) ne prouzrokuje otkaz sustava, nego sustav nastavlja s radom s “pogrešnom” značajkom • RS = R1·[ 1 - (1 - R2) ·(1 - Kf) ]·R3 • Kf – predstavlja fiktivni element sustava Prof.dr. sc. Ivo Čala

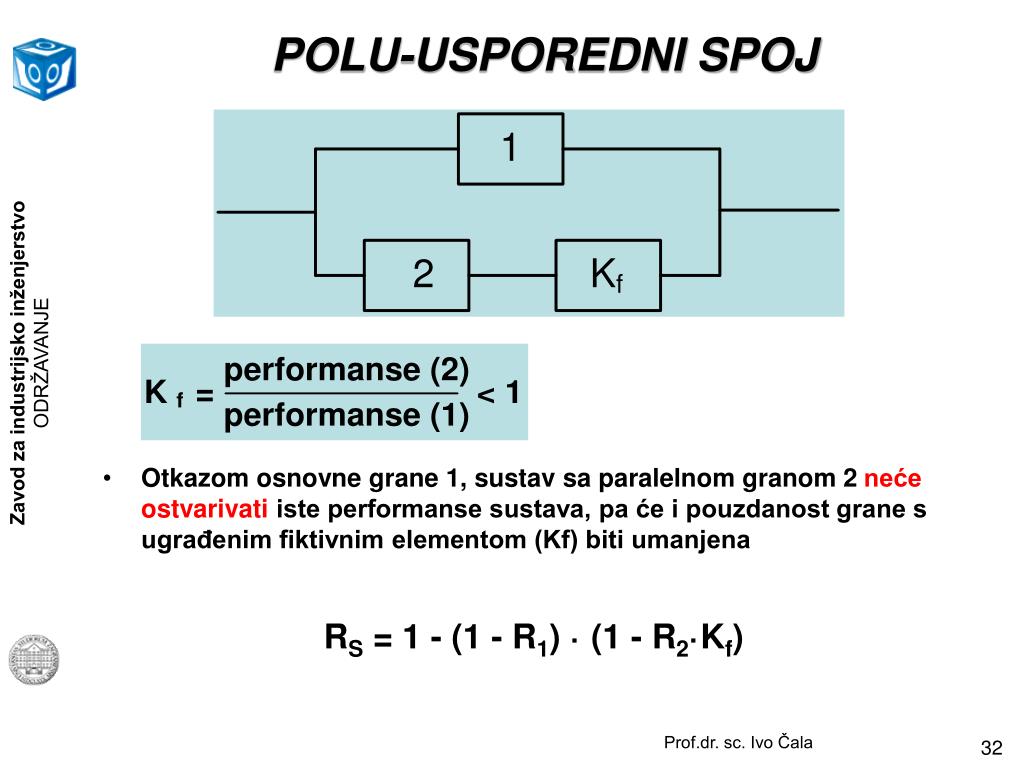

  32. POLU-USPOREDNI SPOJ • Otkazom osnovne grane 1, sustav sa paralelnom granom 2 neće ostvarivati iste performanse sustava, pa će i pouzdanost grane s ugrađenim fiktivnim elementom (Kf) biti umanjena RS = 1 - (1 - R1) · (1 - R2·Kf) Prof.dr. sc. Ivo Čala

  33. R2 R1 R4 R3 KOMBINIRANI SPOJ • POVEĆANJE POUZDANOSTI SUSTAVA • povećanjem pouzdanosti pozicije s najnižom pouzdanošću u sustavu, ili • ugradnja paralelnog spoja građenog od pozicija s najnižom pouzdanošću • PARALELNI SPOJ KOD STROJARSKE OPREME IMA SLIJEDEĆE NEDOSTATKE: • skupa izvedba • veliki volumen • veliku težinu Prof.dr. sc. Ivo Čala

  34. TROŠKOVI (C) troškovi pouzdanosti CN=CP+CO troškoviodržavanja opreme (Co) Cmin težnja troškoviproizvodnjeopreme (Cp) Ropt POUZDANOST (R) PRIKAZ KRETANJA TROŠKOVA POUZDANOSTI Prof.dr. sc. Ivo Čala

  35. Deduktivni pristup Induktivni pristup KAPITALNA OPREMA Proizvodna linija Proizvodna linija Proizvodna linija 1 2 3 Oprema Oprema Oprema 21 22 23 Agregat Agregat Agregat 221 222 223 Sklop Sklop Sklop 2221 2222 2223 Podsklop Podsklop Podsklop 22221 22222 22223 Pozicija Pozicija Pozicija 222221 222222 222223 Prof.dr. sc. Ivo Čala

  36. Najvažniji podaci za evidentiranje kvara su: • učestalost kvara • vrijeme zastoja • troškovi održavanja Unošenje kvarova u radnu dokumentaciju u obliku šifre, a princip šifriranja mora biti prilagođen kriteriju klasifikacije. Prof.dr. sc. Ivo Čala

  37. informacije o kvaru vrsta kvara uzrok kvara način otklanjanja kvara izvršioci popravka informacije o okolini temperatura vlažnost kiseline – otopljene u atmosferi (predionice – bojanje tkanina) Princip šifriranja • evidencija kvara (primjer): • vrsta kvara šifra vrsta kvara • 11 zapečenost • 12 korozija • 13 deformacija (lom) • 14,15,16 rez. brojevi • 31 začepljenje • ........... .............. Prof.dr. sc. Ivo Čala
