1 / 16

Ohmův zákon.

Ohmův zákon. Budeme zkoumat,jaký vliv má velikost napětí na procházející el.proud,při stálé(konstantní) hodnotě odporu rezistoru. Jakou hodnotu proudu naměří digitální ampérmetr?. Zvýšíme napětí na 4 volty. Jakou hodnotu nám ukáže digitální ampérmetr ?. Zvýšíme napětí na 6 voltů.

yonah
Télécharger la présentation

Ohmův zákon.

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Ohmův zákon. Budeme zkoumat,jaký vliv má velikost napětí na procházející el.proud,při stálé(konstantní) hodnotě odporu rezistoru.

  2. Jakou hodnotu proudu naměří digitální ampérmetr?

  3. Zvýšíme napětí na 4 volty.

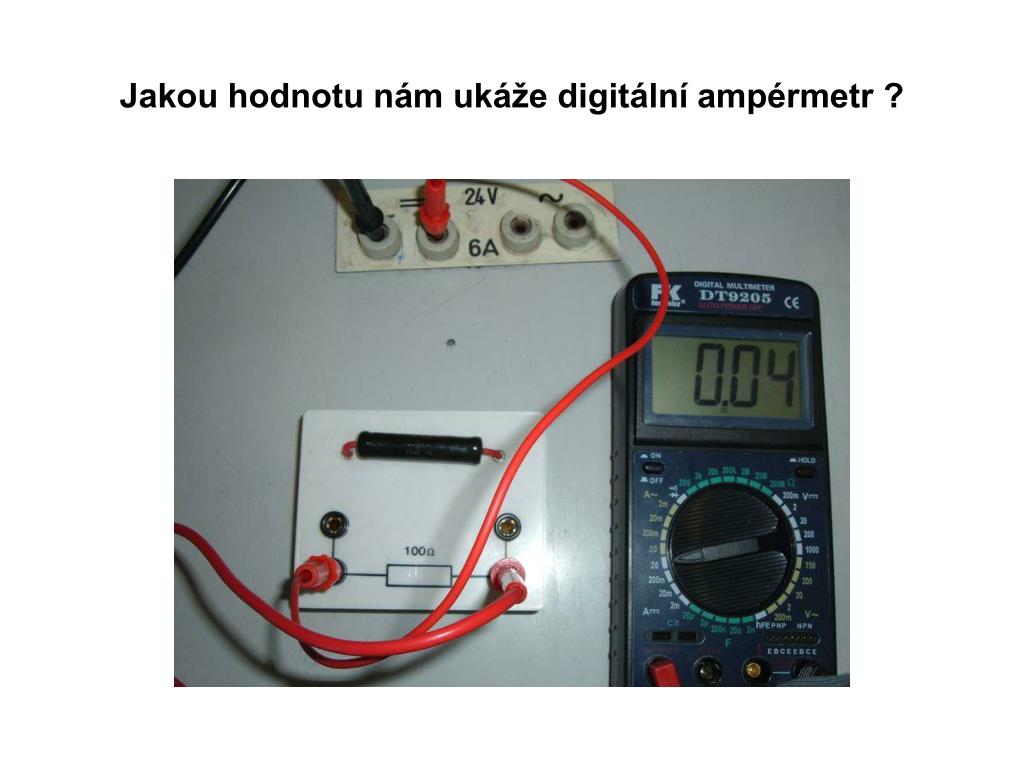

  4. Jakou hodnotu nám ukáže digitální ampérmetr ?

  5. Zvýšíme napětí na 6 voltů.

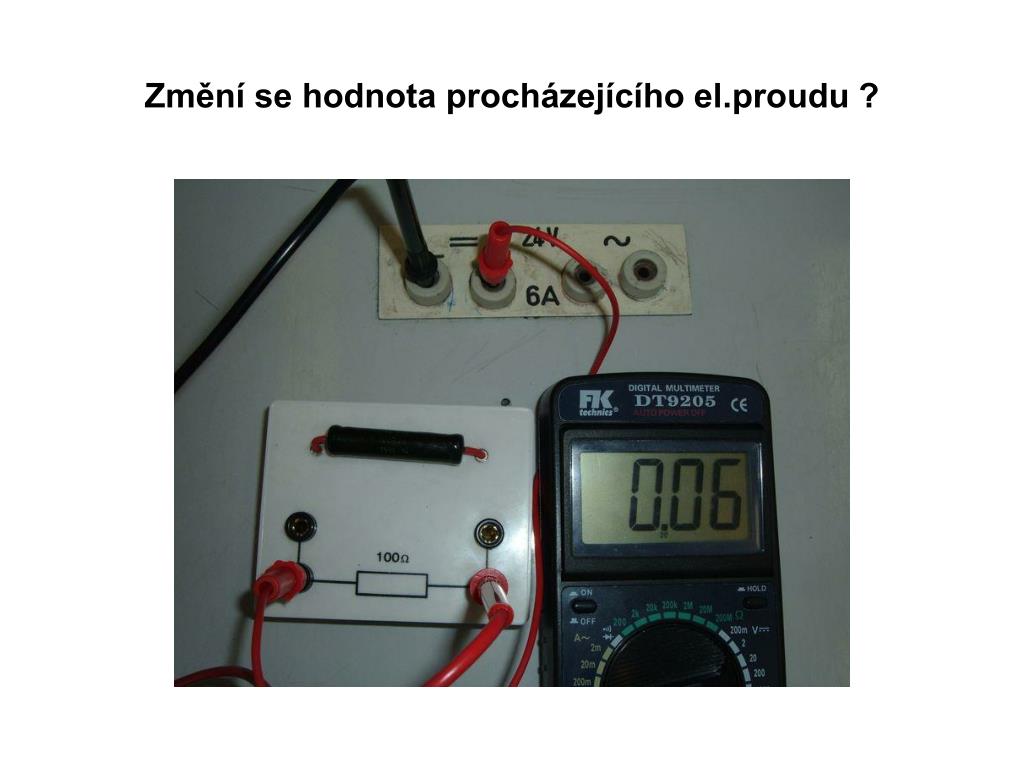

  6. Změní se hodnota procházejícího el.proudu ?

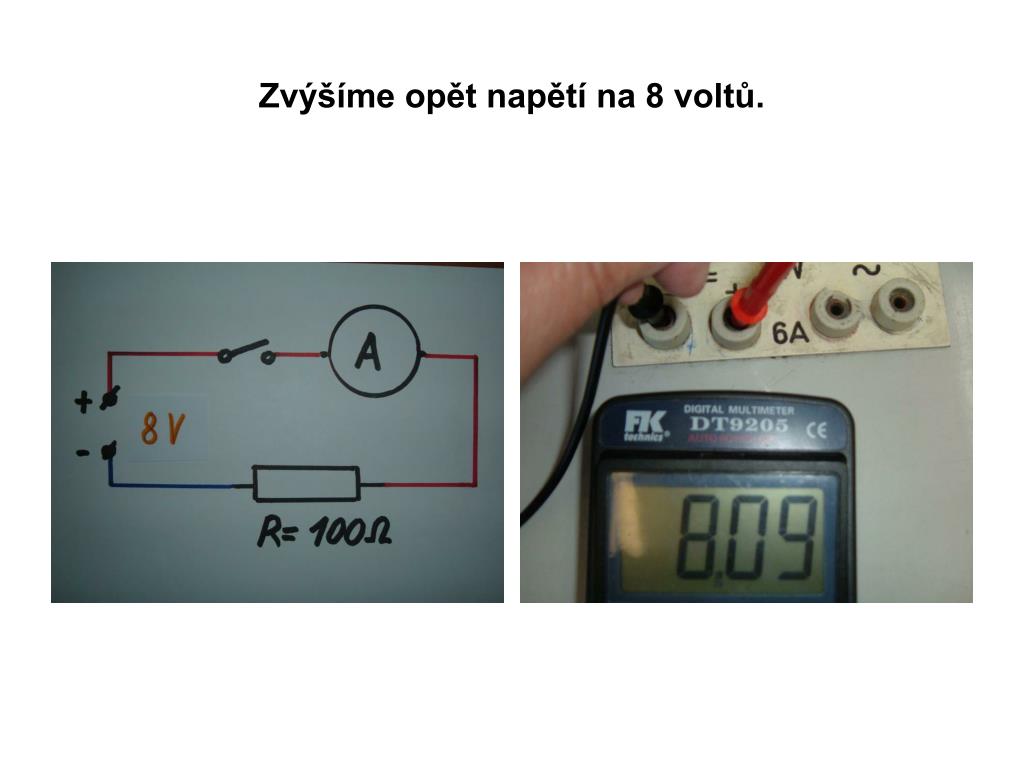

  7. Zvýšíme opět napětí na 8 voltů.

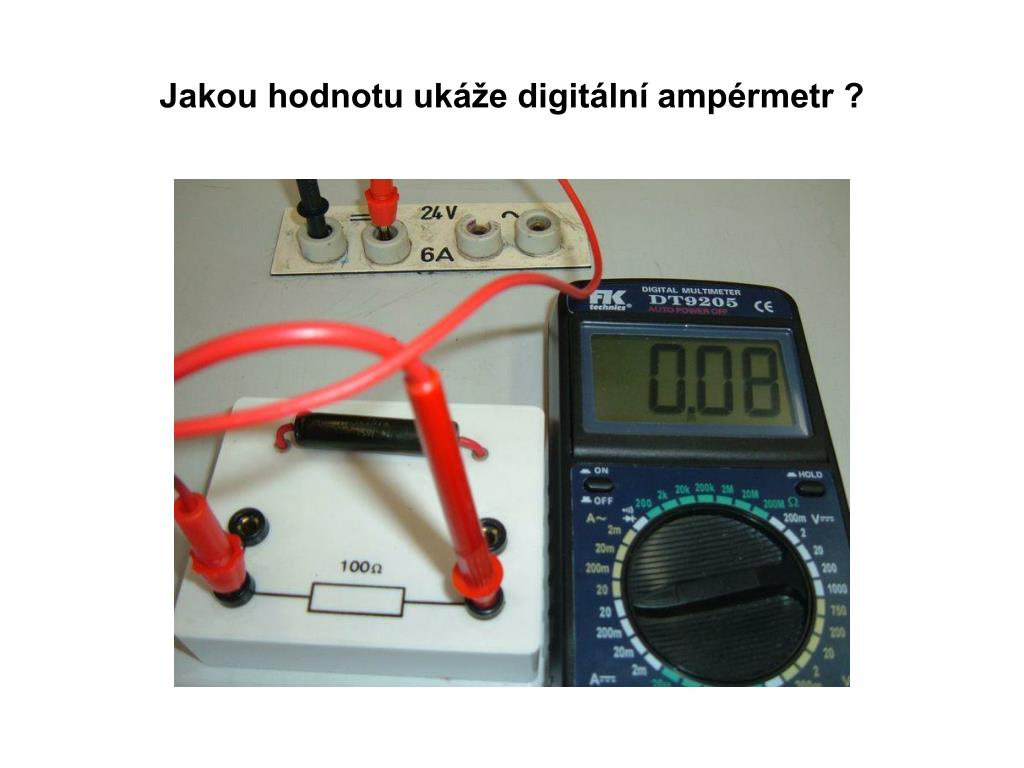

  8. Jakou hodnotu ukáže digitální ampérmetr ?

  9. Zvýšíme napětí zdroje na 10 voltů.

  10. Zvýší se hodnota procházejícího el.proudu ?

  11. Co z toho vyplývá ? Při stálé ( konstantní) hodnotě odporu rezistoru 100 ohmů jsme hodnoty napětí a proudu zanesly do tabulky: Napětí : 2 V 4 V 6V 8V 10V Proud: 0,02 A 0,04 A 0,06 A 0,08 A 0,1 A Velikost el.proudu je přímo úměrná velikosti napětí,při stálé hodnotě odporu rezistoru.

  12. Nyní necháme konstantní velikost napětí ( 10 V) a budeme měnit hodnoty odporů rezistorů a budeme zkoumat ,jaký to bude mít vliv na procházející el.proud.

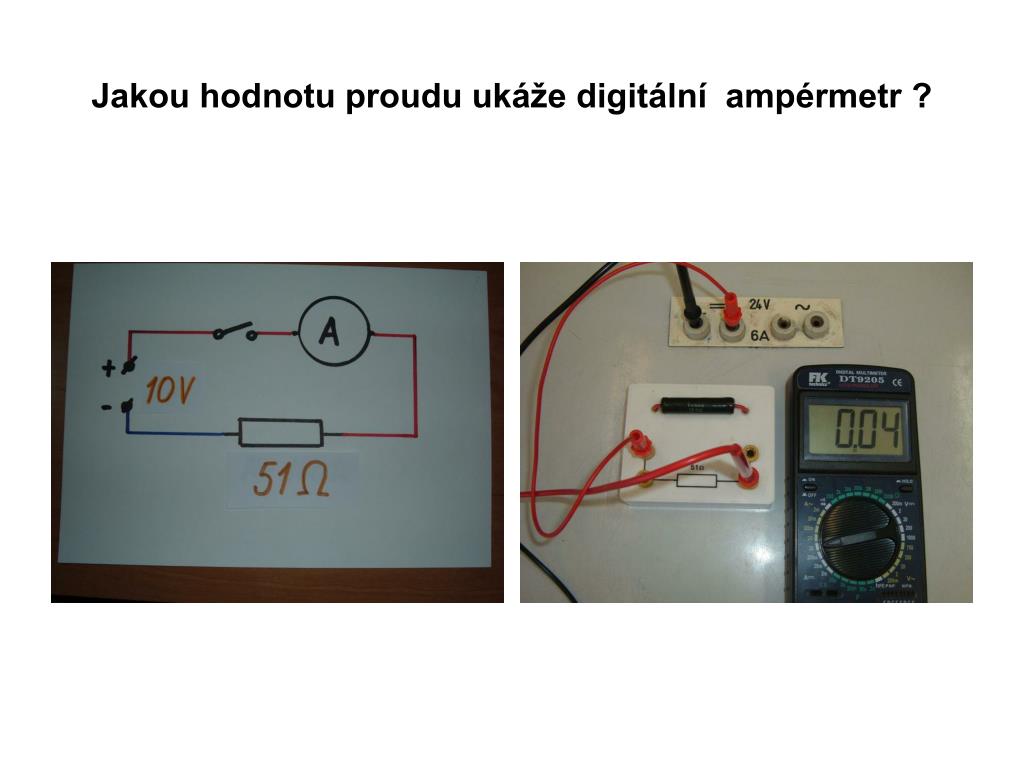

  13. Jakou hodnotu proudu ukáže digitální ampérmetr ?

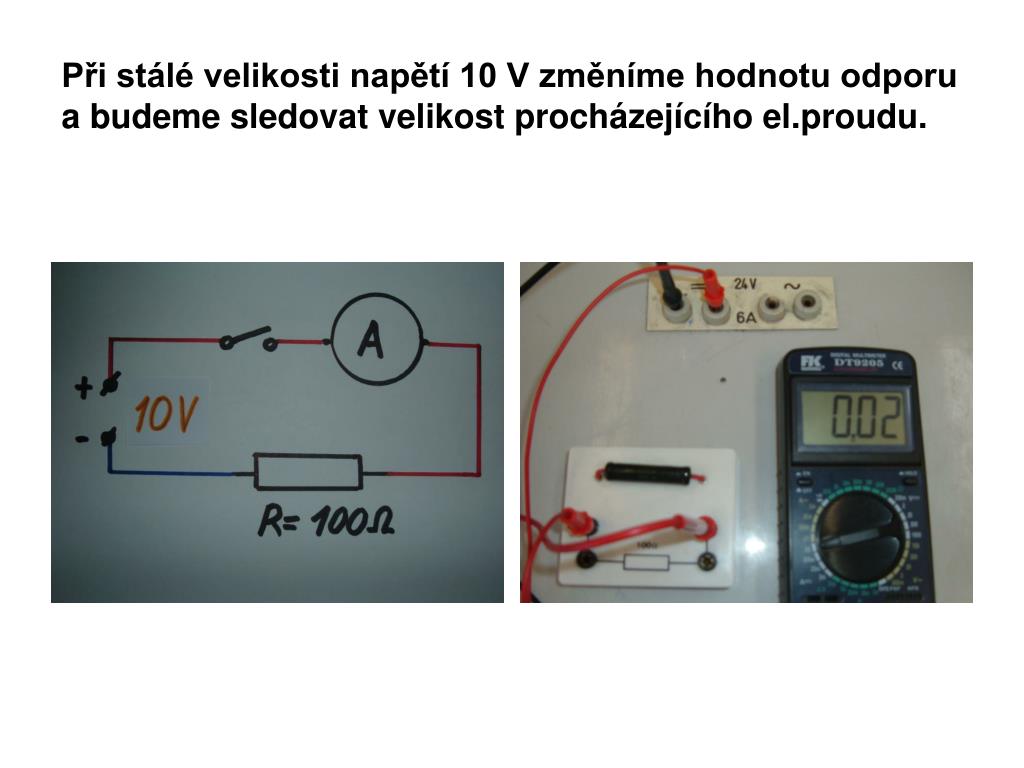

  14. Při stálé velikosti napětí 10 V změníme hodnotu odporu a budeme sledovat velikost procházejícího el.proudu.

  15. Hodnoty měření zaneseme do tabulky: Stálé-konstantní napětí : 10 V Rezistor o odporu: 51 ohmů 100 ohmů Procházející el. proud: 0,04 A 0,02 A Čím větší hodnota odporu bude do obvodu zařazena,tím menší bude velikost procházejícího el.proudu,při stálém napětí 10 voltů Jaký z toho uděláme závěr ?

  16. Ohmův zákon. Německý fyzik Georg Simon Ohm ukázal závislost proudu na napětí a formuloval Ohmův zákon: U I =------ R

More Related
