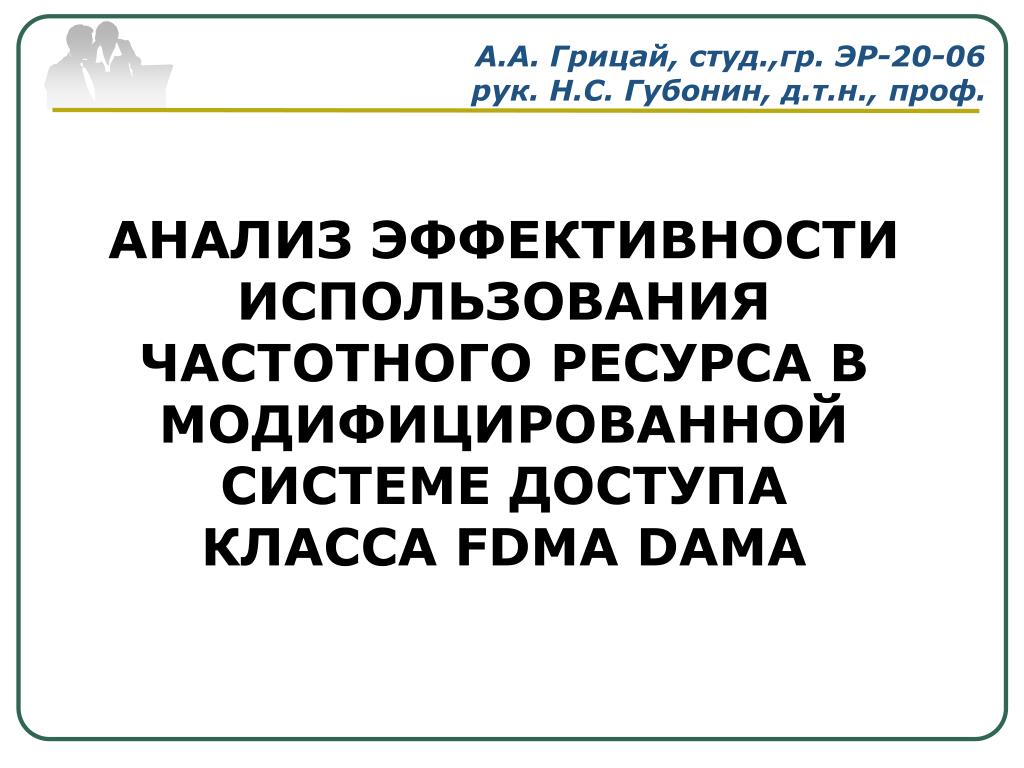

  1. Анализ эффективности использования частотного ресурса в модифицированной системе доступа класса FDMA DAMA А.А. Грицай, студ.,гр. ЭР-20-06 рук. Н.С. Губонин, д.т.н., проф.

  2. Цель и актуальность работы Цель работы: Обоснование эффективности использования частотного ресурса в системах на основе модифицированного метода доступа FDMA DAMA Актуальность: «Федеральной космической программы России на 2006-2015 годы» предусмотрено проведение исследовательских работ по «поиску путей повышения уровня технических и эксплуатационных характеристик космических средств, обеспечения их надежности и эффективности».

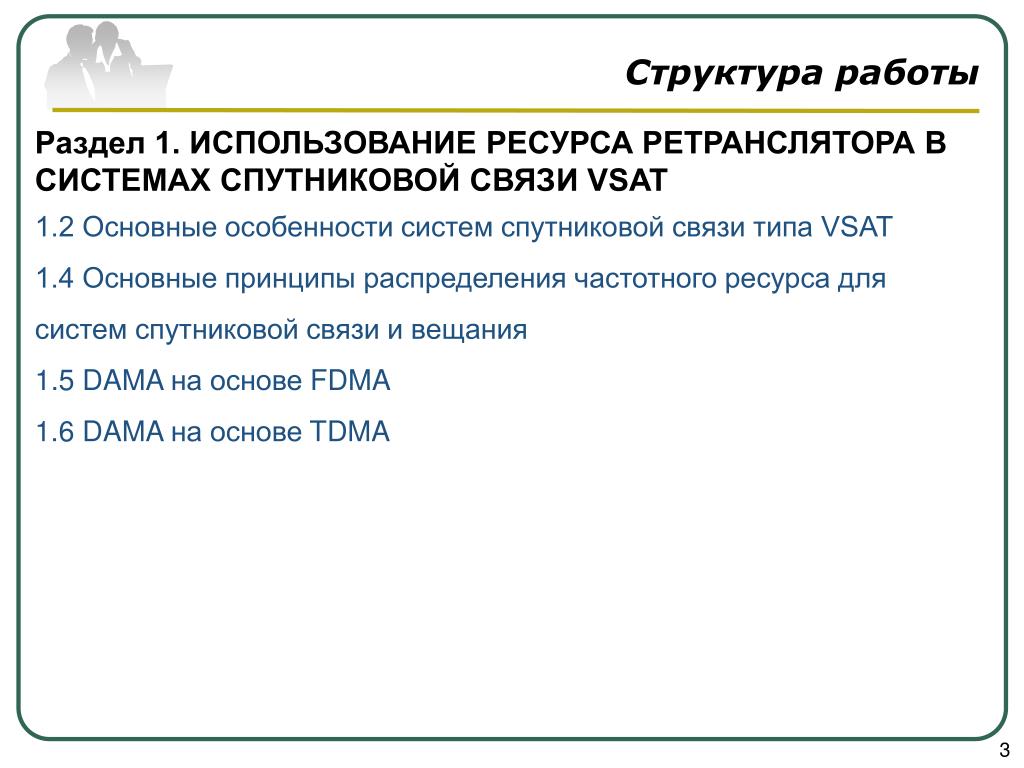

  3. Структура работы Раздел 1. ИСПОЛЬЗОВАНИЕ РЕСУРСА РЕТРАНСЛЯТОРА В СИСТЕМАХ СПУТНИКОВОЙ СВЯЗИ VSAT 1.2 Основные особенности систем спутниковой связи типа VSAT 1.4 Основные принципы распределения частотного ресурса для систем спутниковой связи и вещания 1.5 DAMA на основе FDMA 1.6 DAMA на основе TDMA

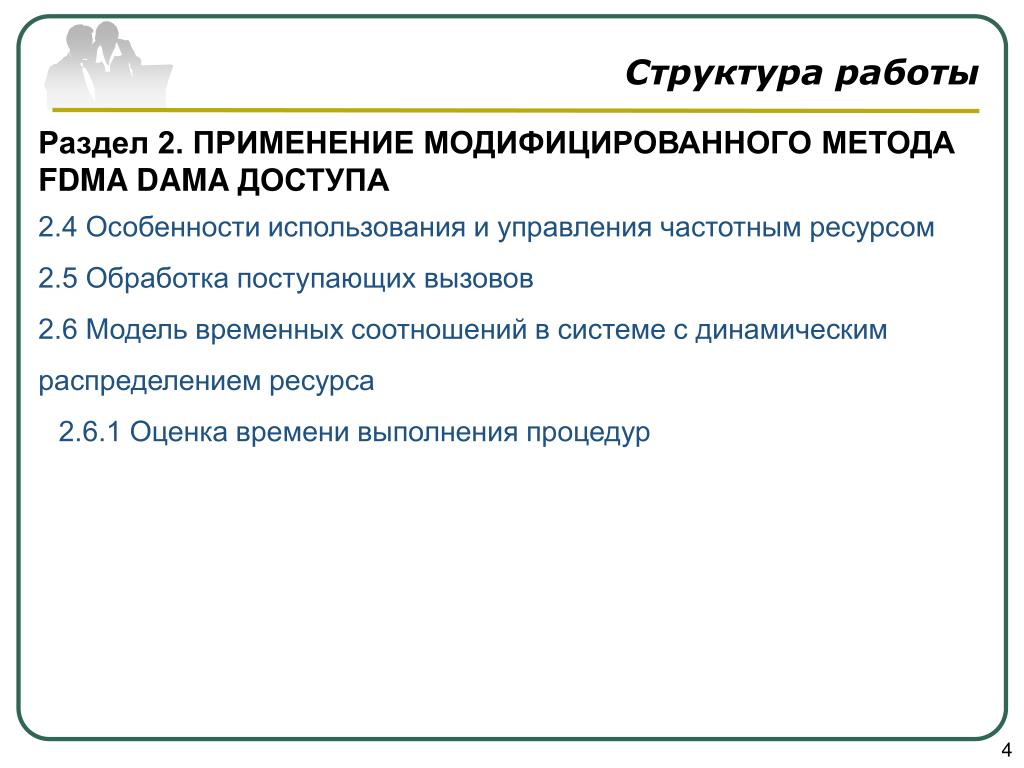

  4. Структура работы Раздел 2. ПРИМЕНЕНИЕ МОДИФИЦИРОВАННОГО МЕТОДА FDMA DAMA ДОСТУПА 2.4 Особенности использования и управления частотным ресурсом 2.5 Обработка поступающих вызовов 2.6 Модель временных соотношений в системе с динамическим распределением ресурса 2.6.1 Оценка времени выполнения процедур

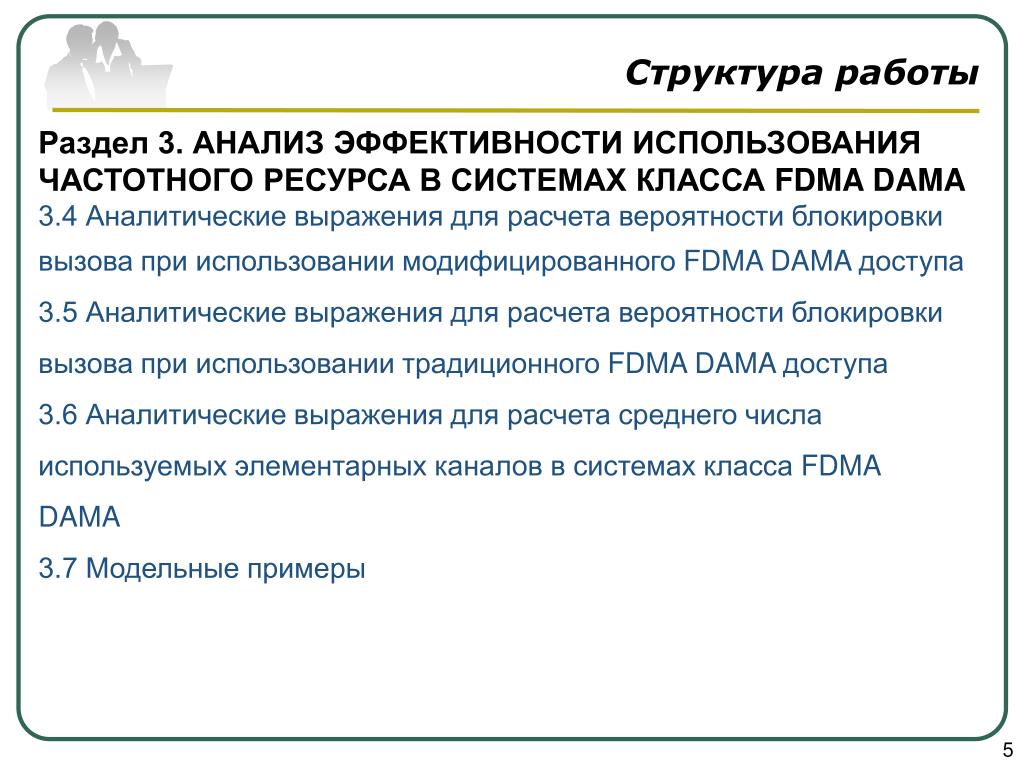

  5. Структура работы Раздел 3. АНАЛИЗ ЭФФЕКТИВНОСТИ ИСПОЛЬЗОВАНИЯ ЧАСТОТНОГО РЕСУРСА В СИСТЕМАХ КЛАССА FDMA DAMA3.4 Аналитические выражения для расчета вероятности блокировки вызова при использовании модифицированного FDMA DAMA доступа 3.5 Аналитические выражения для расчета вероятности блокировки вызова при использовании традиционного FDMA DAMA доступа 3.6 Аналитические выражения для расчета среднего числа используемых элементарных каналов в системах класса FDMA DAMA 3.7 Модельные примеры

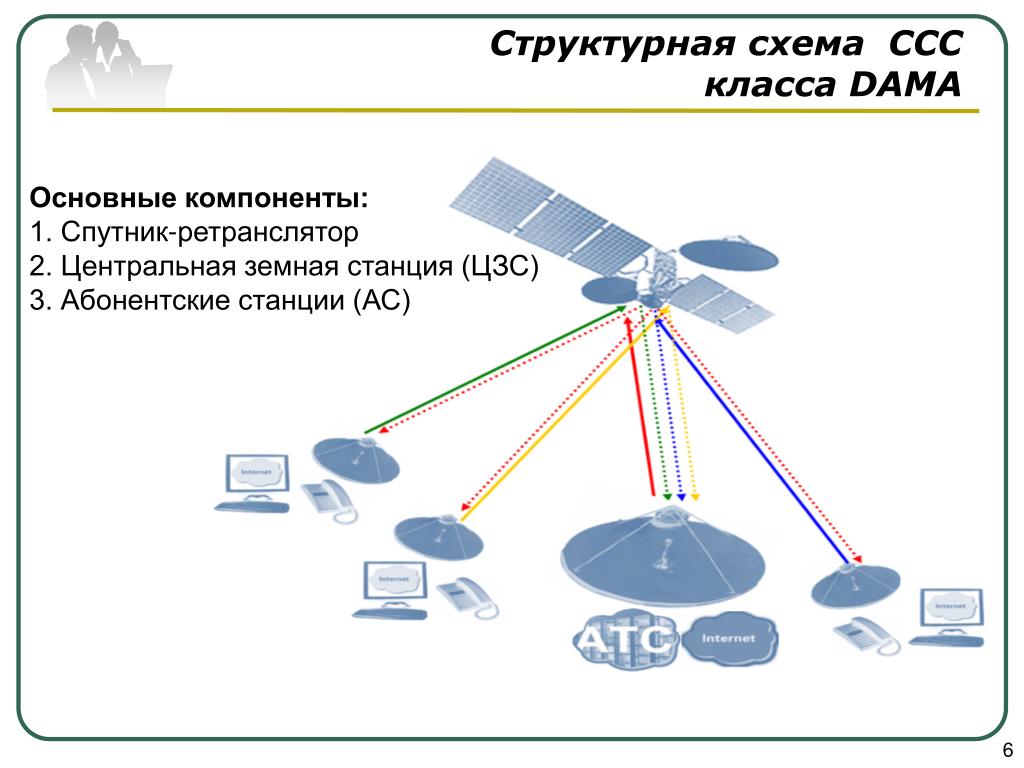

  6. Структурная схема CCC класса DAMA Основные компоненты: 1. Спутник-ретранслятор 2. Центральная земная станция (ЦЗС) 3. Абонентские станции (АС)

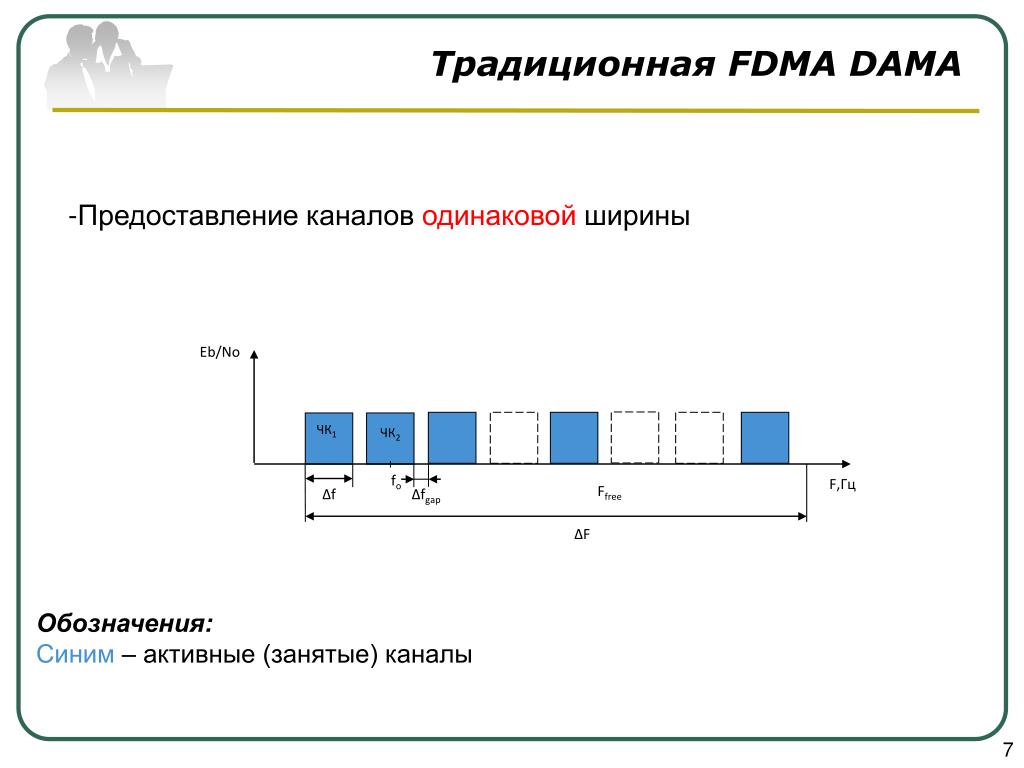

  7. Традиционная FDMA DAMA -Предоставление каналов одинаковой ширины Eb/No ЧК1 ЧК2 fo F,Гц Ffree ∆f ∆fgap ∆F Обозначения: Синим– активные (занятые) каналы

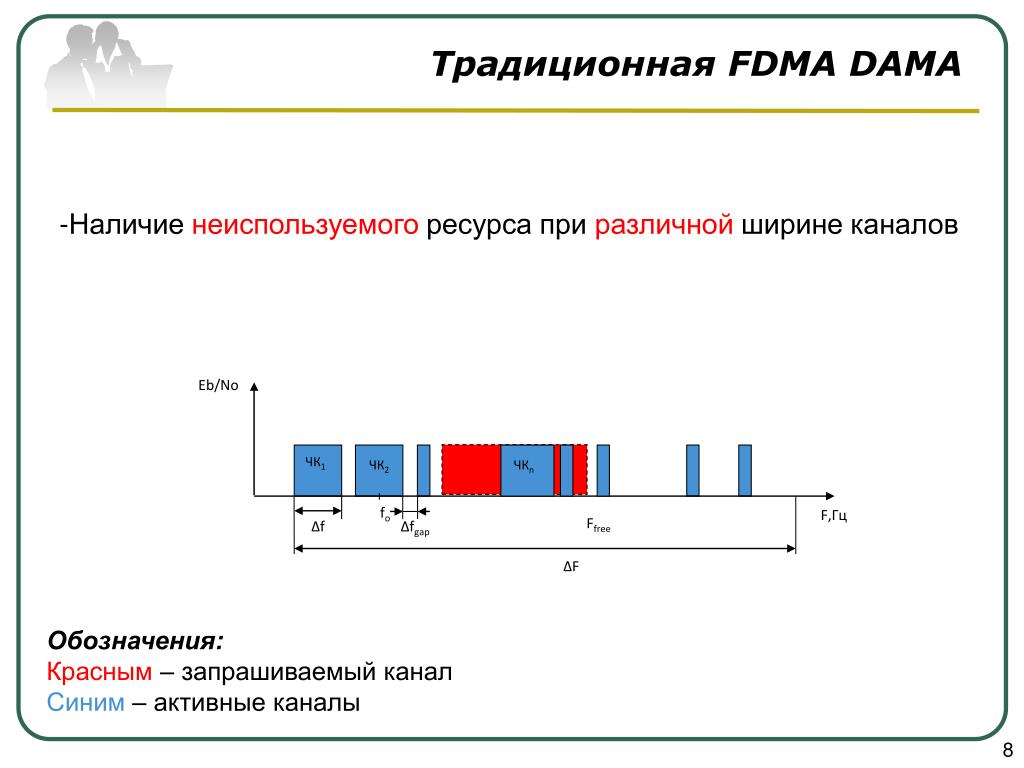

  8. Традиционная FDMA DAMA -Наличие неиспользуемого ресурса при различной ширине каналов Eb/No ЧК1 ЧК2 ЧКn fo F,Гц Ffree ∆f ∆fgap ∆F Обозначения: Красным – запрашиваемый канал Синим – активные каналы

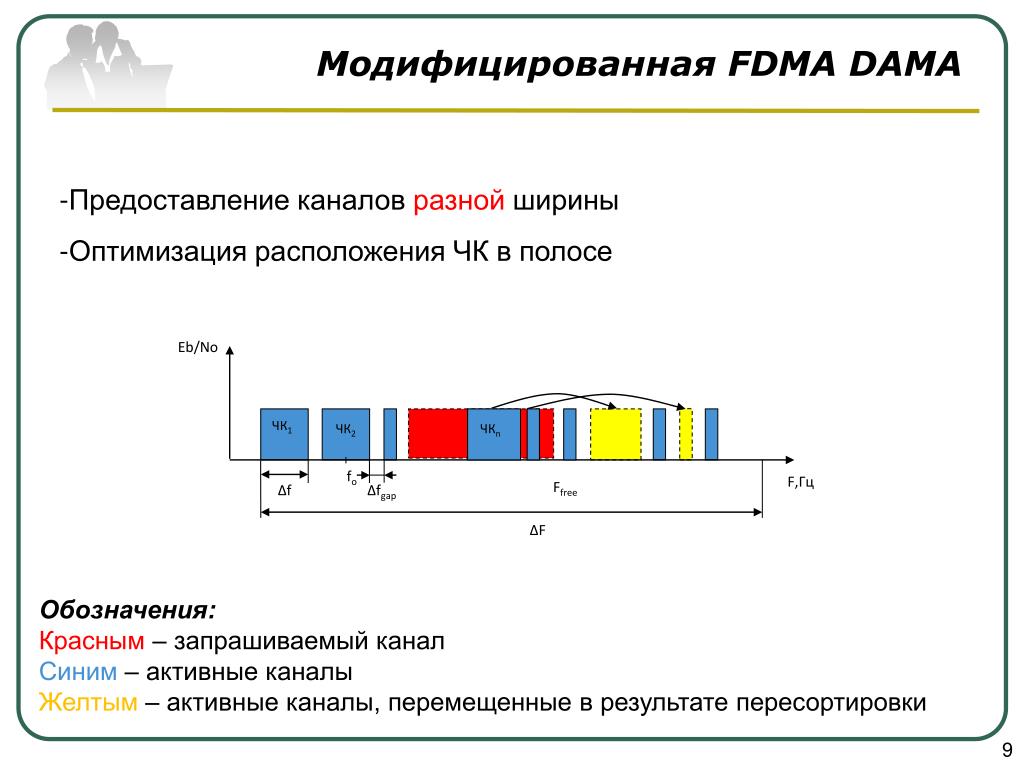

  9. Модифицированная FDMA DAMA -Предоставление каналов разной ширины -Оптимизация расположения ЧК в полосе Eb/No ЧК1 ЧК2 ЧКn fo F,Гц Ffree ∆f ∆fgap ∆F Обозначения: Красным – запрашиваемый канал Синим – активные каналы Желтым – активные каналы, перемещенные в результате пересортировки

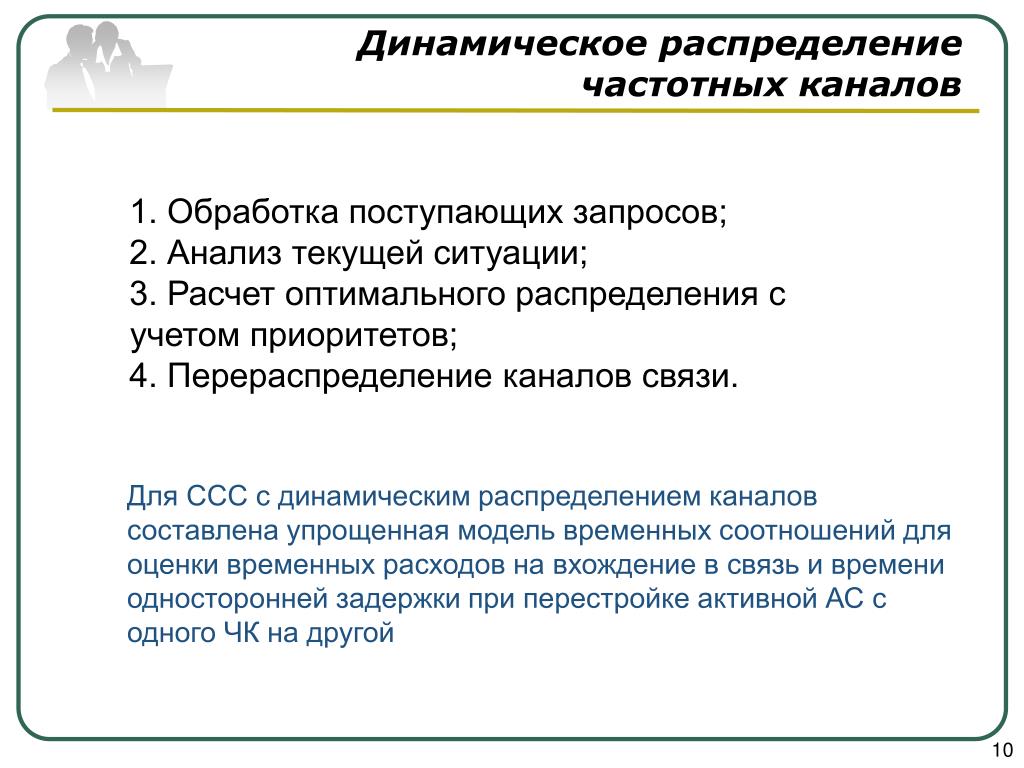

  10. Динамическое распределение частотных каналов • 1. Обработка поступающих запросов; • 2. Анализ текущей ситуации; • 3. Расчет оптимального распределения с учетом приоритетов; • 4. Перераспределение каналов связи. Для ССС с динамическим распределением каналов составлена упрощенная модель временных соотношений для оценки временных расходов на вхождение в связь и времени односторонней задержки при перестройке активной АС с одного ЧК на другой

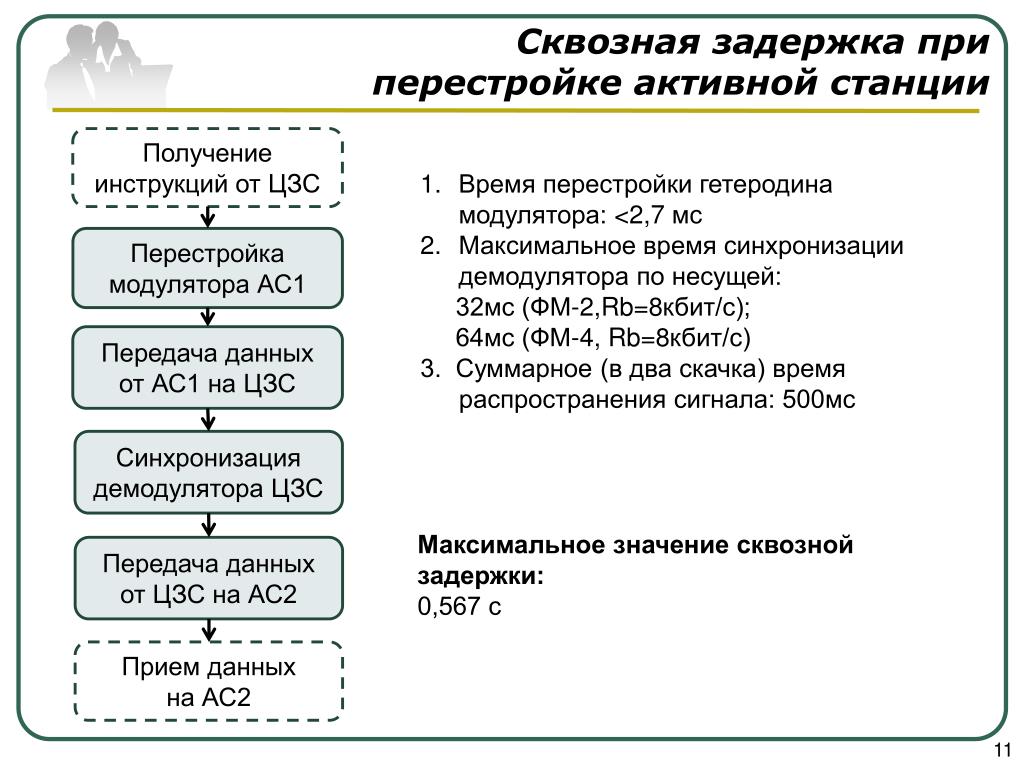

  11. Сквозная задержка при перестройке активной станции Получение инструкций от ЦЗС • Время перестройки гетеродина модулятора: <2,7 мс • Максимальное время синхронизации демодулятора по несущей: • 32мс (ФМ-2,Rb=8кбит/с); • 64мс (ФМ-4, Rb=8кбит/с) • 3. Суммарное (в два скачка) время распространения сигнала: 500мс Перестройка модулятора АС1 Передача данных от АС1 на ЦЗС Синхронизация демодулятора ЦЗС Максимальное значение сквозной задержки: 0,567 с Передача данных от ЦЗС на АС2 Прием данных на АС2

  12. Предоставляемые услуги и введение понятия элементарного канала Элементарный канал – фиксированное минимальное значение пропускной способности ретранслятора, предоставляемое пользователю. Используемые показатели качества: вероятность блокировки вызова, среднее число используемых элементарных каналов

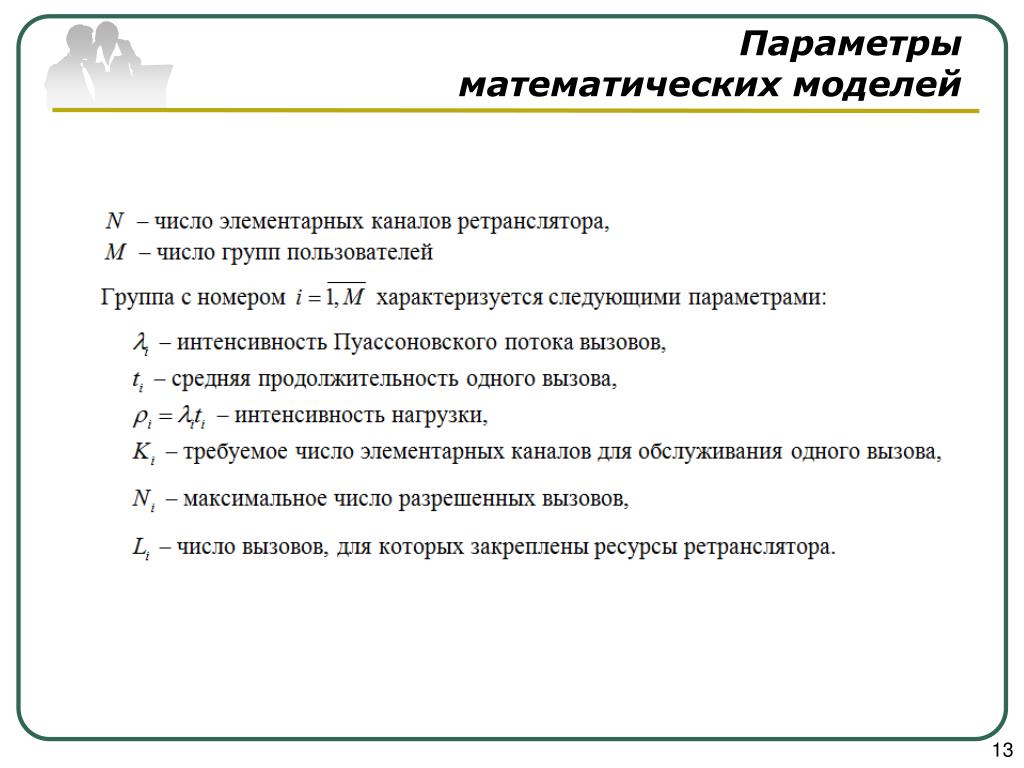

  13. Параметры математических моделей

  14. Пример используемых формул для расчета. Модифицированная FDMA DAMA Дисциплина «полного разделения» AD(CS):без закрепленных элементарных каналов и ограничений по числу возможных вызовов Вероятность блокировки вызова: Нормирующая константа: где Среднее число используемых элементарных каналов:

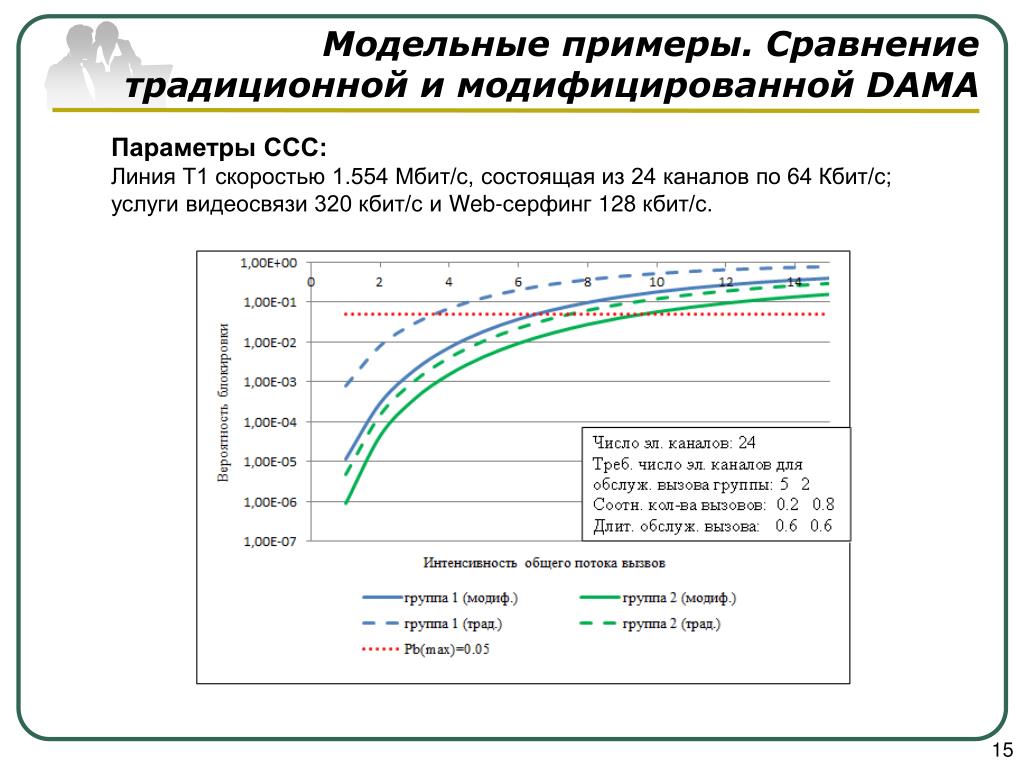

  15. Модельные примеры. Сравнение традиционной и модифицированной DAMA Параметры ССС: Линия T1 скоростью 1.554 Мбит/с, состоящая из 24 каналов по 64 Кбит/с; услуги видеосвязи 320 кбит/с и Web-серфинг 128 кбит/с.

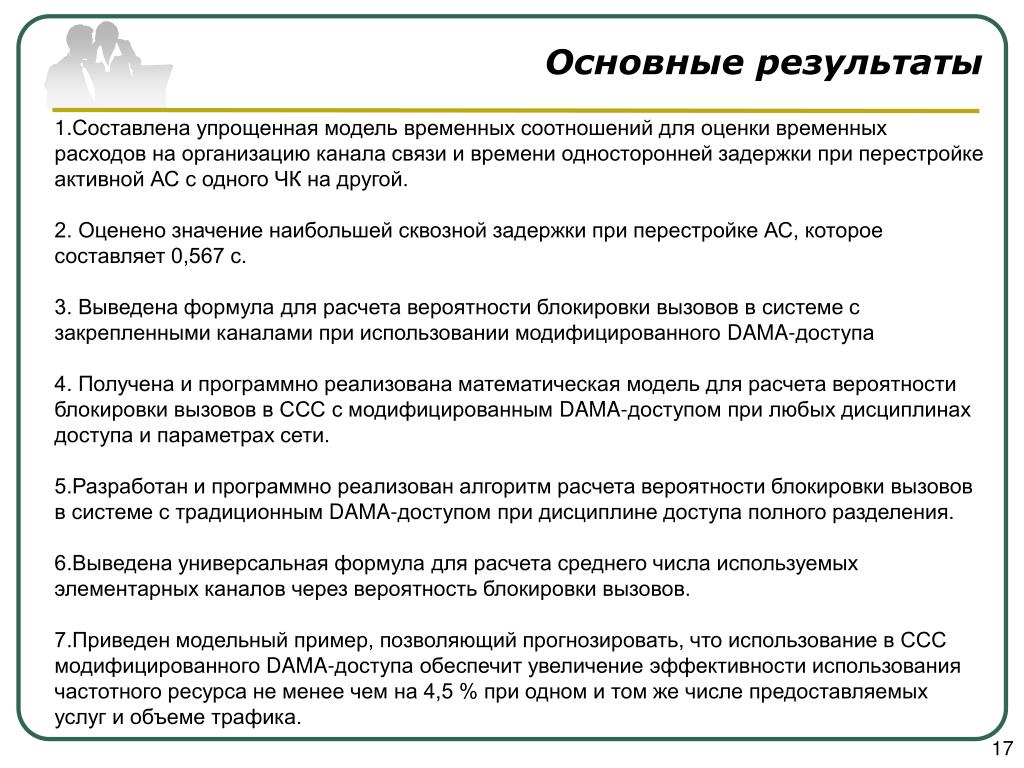

  16. Сравнение систем с традиционным и модифицированным FDMA DAMA доступом При Pb(max)=0.05 (λ=6,5) число используемых элементарных каналов при использовании модифицированного DAMA доступа будет больше на 4,5 %
