Forward.NET 开发背景 Forward.NET 平台主要特点储层评价应用实例 Forward.NET 平台的二次开发 Forward.NET 的推广维护

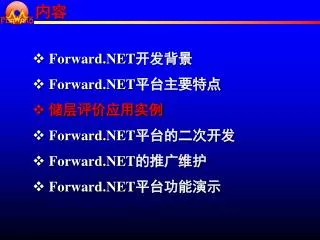

内容 • Forward.NET开发背景 • Forward.NET平台主要特点 • 储层评价应用实例 • Forward.NET平台的二次开发 • Forward.NET的推广维护 • Forward.NET平台功能演示

平台的应用 Forward.NET开发完成后，在克拉玛依、二连、青海、塔里木、辽河等油田现场进行了生产应用，利用该平台对多个油田区块进行资料应用处理，取得良好的地质应用效果。

制定项目实施流程 平台提供丰富处理工具和解释模型，可依据项目和地区特点制定处理流程，实现数据加载、预处理、单井处理、多井评价、报告生成等区域评价全过程。曲线标准化曲线预处理测井响应特征及四性关系研究测井、地质数据整理加载重点样本井处理解释 NO 纵向含气水系统划分、有效厚度划分和盖层评价利用实验分析资料、试气试采资料验证储层参数计算精度单井处理解释主要含气层段储量参数等值图多井解释评价区块整体评价研究。编写报告

数据自动加载 处理区块不同格式的原始测井数据能够被平台自动识别，经批量转换后快速建立多井处理工区。 DLIS LIS 716 BIT XTF 3317 文本 LAS AT+ CIF ... 处理工区

多功能测井数据表 定义测井数据表与数据库的对应关系，将井坐标、地质分层数据、储层参数等多井数据自动加载到处理工区中。处理工区

储层参数自动计算 利用平台的多井处理功能完成多井、多层储层参数批量处理单井Por、Cra、Sand… 多井Por、Cra、Sand…

测井地质信息可视化 处理信息可通过平台丰富的图形对象直观显示。

测井曲线自动标准化 采用关键井、标志层直方图、交会图和二维趋势面图自动提取多井的曲线标准化校正值并生成脚本程序，快速准确地完成多井曲线标准化选取纯水标志层，用多井直方图进行CNL标准化处理用频率交会图进行多井标准化处理标准化校正值

储层参数自动提取 调用取值模板完成各解释层特征值，对于疑难层段可采用交互取值。交互取值

储层参数自动提取 利用解释层特征参数，采用平均或厚度加权平均方法进一步求取小层、砂层组的储层特征参数。

储层参数信息可视化 在求准储层特征参数的基础上，采用连井剖面图工具对储层参数变化进行直观描述，下图直观显示出储层气水界面。某气田剖面图实例

储层参数信息可视化 利用特征参数绘制各种趋势面图，直观反映油藏开发各阶段储层参数区域变化规律。

储层参数信息可视化 利用三维显示工具，将区块多个层位的三维等值图集中显示在一张图上，观察和研究整个区块的储藏特征泥质含量三维等值图孔隙度三维等值图(受压实影响，孔隙度自上而下逐渐降低) 含气饱和度三维等值图

测井地质数据表管理 利用平台的表格和数据列表功能将处理工区的各种测井、地质数据自动自动汇总。处理工区

开放的软件平台 作为一个开放程度极高的平台，系统的框架、工具条、图形符号、图形对象乃至处理模块都向用户开放，用户可根据需要定制、修改和完善。内嵌Fortran编译环境内嵌VBScript编译环境 Fortran程序脚本程序 C++程序自定义程序格式解编插件交会图插件测井绘图插件地质绘图插件

开放的Forward.NET 开放的Forward.NET允许各油田根据自身的地质特点开发特色处理模块和显示模块。平台内嵌FORTRAN编译系统，以前在PE机、SUN工作站上编制的FORTRAN处理模块可直接编译生成全新的处理程序 POR、SAND、CRA、CLASS…

开放的Forward.NET 平台内嵌与微软VB Script兼容的测井处理脚本语言，可以采用多井脚本计算器和脚本辅助开发工具快速生成各种单井、多井处理模块

开放的软件平台 可采用内嵌符号脚本定义和修改各种岩性、结论矢量符号

开放的软件平台 平台绘图的线型、岩性填充的图形元素均向用户开放，并提供编辑工具。

开放的软件平台 提供Forward.NET开发工具包，可自动生成各种动态处理程序、数据解编模块、绘图对象插件，甚至可以快速开发出各油田自己的处理系统。

储盖层测井评价软件 廊坊分院采用开发工具包开发完成了生储盖层测井评价软件（srrofe），该软件具有对生油岩、储集层、泥岩盖层进行专项解释及综合评价的多项特色技术

测井信息综合处理平台 采用Forward.NET开发工具包为中石油某著名国际性测井公司开发的测井信息综合处理平台。该平台是集单井解释、精细评价、储层分析、网络应用一体的综合处理平台，计划利用三年时间开发完成，目前已完成该项目第一期单井解释平台的开发。

单机版软硬件环境 便携系统打印机笔记本调制解调器 4mm磁带机 Windows 2000/XP

单机版软硬件环境 台式系统打印机打印机 Windows 2000/XP 4mm磁带机 1/2磁带机数字化板

网络版软硬件环境 数字化仪 Windows 服务器 1/2磁带机打印机 4mm磁带机绘图仪 TC/PIP 客户端 Windows 2000/XP

处理模块 平台采用先进的模块动态组合方式实现一体化操作，除基本平台框架外，可根据需要选择处理模块 • 多井框架 • 数据库系统 • 多矿物模型分析 • 全波综合分析 • 交互倾角地质应用 • 声电成象综合分析 • 核磁成象综合分析 • 交互注入剖面分析 • 多功能产出剖面分析 • 水泥胶结综合分析 • 硼中子寿命解释 • 碳氧比综合分析 • 。。。

服务承诺 现场安装调试。免费提供两次应用培训（现场、北京）。免费提供一年的技术支持、软件升级服务。提供长期的免费技术咨询、技术交流、应用成果发表等服务，通过网络交流、电话联系等方式解答用户问题。

Forward.NET平台功能及演示 • 一体化集成操作界面 • 多井数据加载 • 曲线标准化 • 测井地质信息可视化 • 储层参数可视处理 • 特色处理方法 • 储层特征值提取 • 连井剖面图绘制 • 储层参数趋势面图绘制 • 综合成果输出

一体化集成操作界面 • 集成操作界面 • 方法管理 • 文件存取预览 • 操作Undo/Redo • 数据Undo/Redo • 在线提交 • 在线升级 • 系统崩溃恢复

多井数据加载 • 测井原始数据格式自动识别添加数据格式解编模块建立工区WIS，输入工区信息磁带机操作 • 地质分层数据的批量加载地质分层管理地质分层数据整理与加载测井数据库

曲线标准化 • 利用直方进行标准化多井标准化工区标准化 • 利用交会图进行标准化

测井地质信息可视化 • 动态插件技术标注、交会图、测井地质 • 井对象 • 模板 • 刻度头 • 公英制切换 • 图头设计

储层参数可视处理 • 代码编辑 • 全屏幕数据编辑表编辑、表对象编辑曲线编辑、自绘曲线 • 自动产生处理参数卡 • 参数可视编辑 • 分层段交会 • 分层段脚本 • 自动产生成果表

特色处理方法 测前设计数据采集双 TW 双 TE 数据其它类型文件分离 T1、T2 搜索时域分析计算确定可动流体 T2 值扩散分析-预处理扩散分析计算 • 交互倾角地质应用对比线交互编辑交互解释地质构造交互确定沉积微相 • P型核磁处理测前设计观测模式自动搜索参数即改即绘 P型核磁解释软件 CLIS数据加载数据自动识别并加载相应处理流程双TW双TE数据一次性提取流体T1、T2值和含氢指数自动搜索解释处理与图版分析一体化软件回波拟合时深转换岩石物理计算与常规测井结合确定总孔隙度与常规测井结合确定泥质含水饱和度与常规测井结合计算含水和度

储层特征值提取 • 拖动曲线值 • 解释层特征参数自动提取 • 交互取值 • 地层特征参数自动提取 • 由小层计算地层特征参数 • 多井取值

连井剖面图绘制 • 选择连井剖面 • 选择井绘图模板 • 比例尺及深度选择 • 自动和手动连接地层 • 地层尖灭 • 断层 • 地层走向调节 • 设置海拔和拉平地层 • 地层属性填充

储层参数趋势面图绘制 • 选择井 • 选择属性和计算方法 • 利用趋势面进行标准化 • 模板 • 断层类型 • 等值线编辑 • 添加边界

综合成果输出 • 综合成果图编辑 • 打印为bmp、emf • 打印选择区域 • 合并打印 • 灰度设置 • 视深度

Forward.NET维护 要进一步了解，请登陆网站www.petrosoft.cn

致谢衷心感谢各位领导、专家多年来对Forward和Watch软件的关心和支持！衷心感谢广大测井工作者对Forward和Watch软件的厚爱！软件就是服务 Software is Services, Forward is Services
