  1. Světelné pole Jan Kučera

  2. Klasický obraz Světelné pole

  3. Parametry klasického obrazu předmětová rovina objektiv obrazová rovina

  4. Parametry světelného pole předmětová rovina objektiv obrazová rovina

  5. Jak z něj získat klasický obraz předmětová rovina objektiv obrazová rovina

  6. Posun zobrazovací roviny snímací rovina obrazová rovina

  7. Posun zobrazovací roviny obrazová rovina snímací rovina zkosení + projekce

  8. Posun zobrazovací roviny objektiv obrazová rovina snímací rovina

  9. Volba zobrazovací roviny • změna hloubky ostrosti • posun perspektivy • 3D

  10. Vztah mezi obrazem a světelným polem

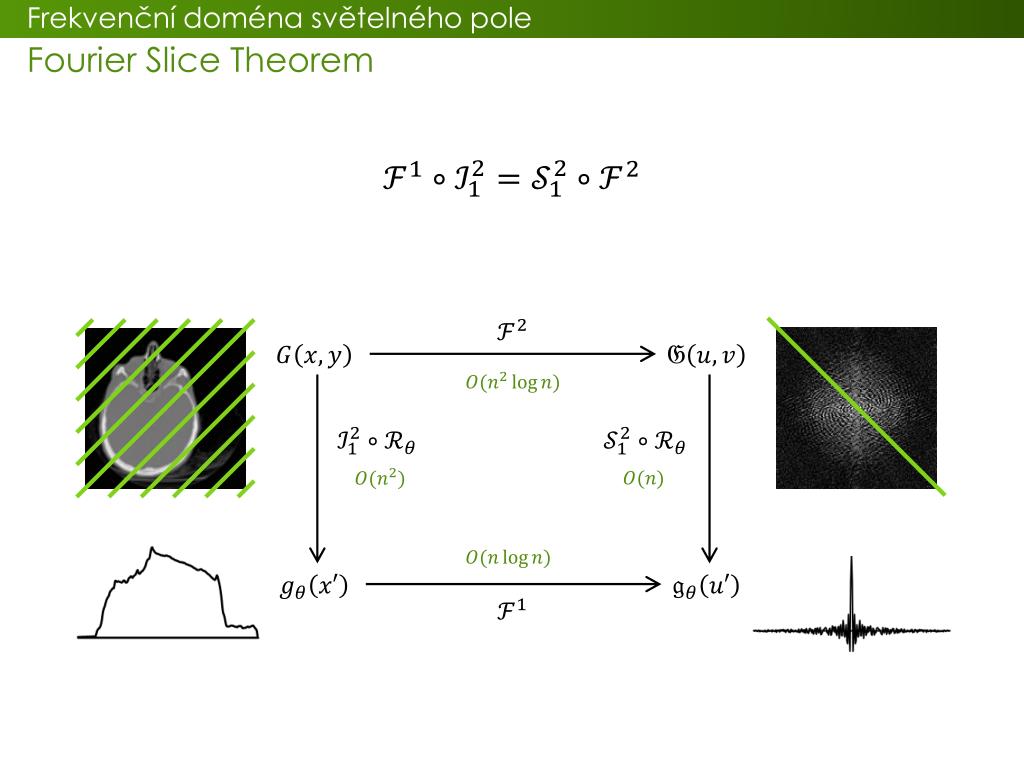

  11. Fourier Slice Theorem

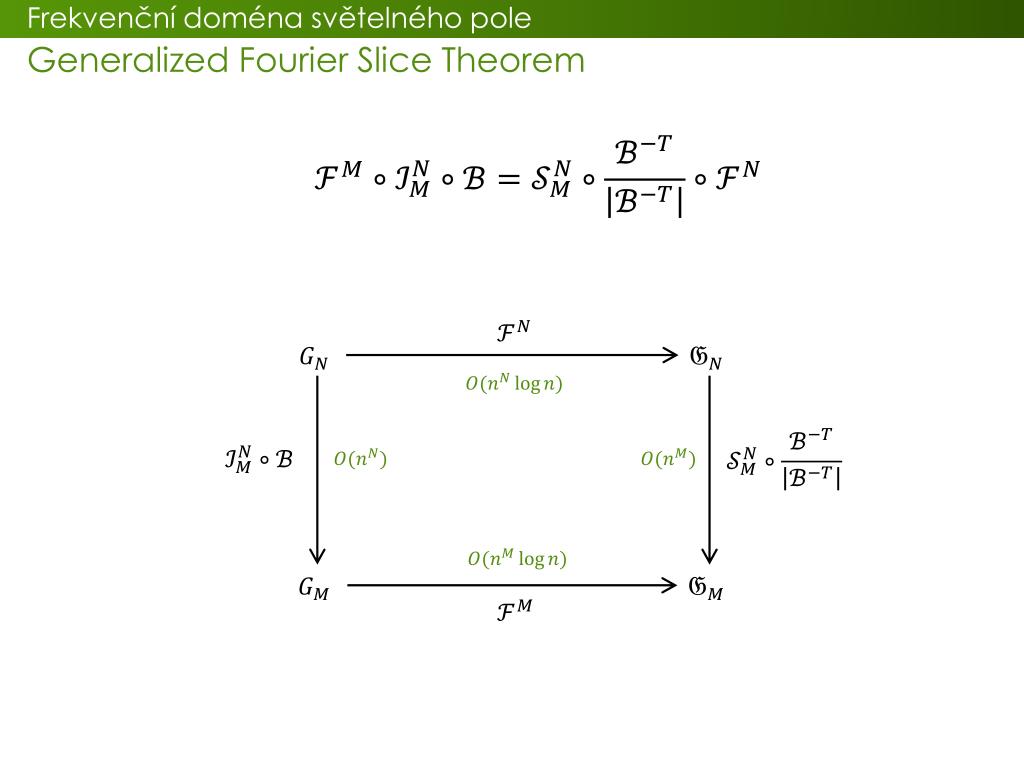

  12. Generalized Fourier Slice Theorem

  13. Fourier Slice Photograph Theorem Photographic Imaging Operator Fourier Photographic Imaging Operator A photograph is the inverse 2D Fourier transformof a dilated2D​​​​​ slice in the 4D Fourier transform of the light field.

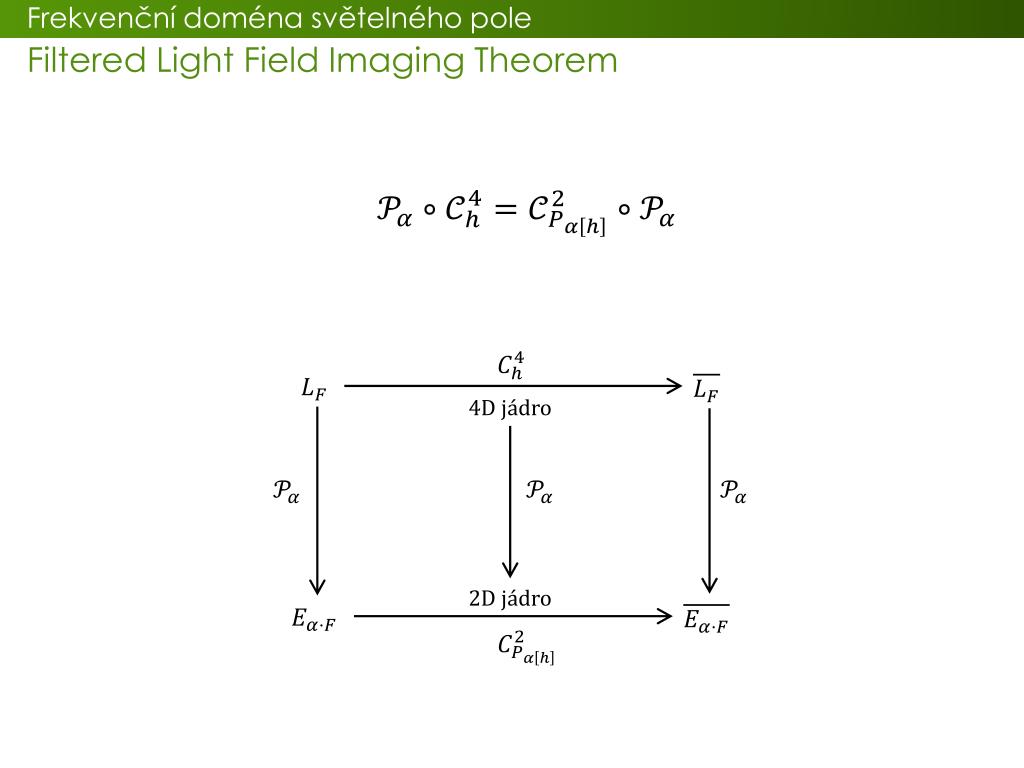

  14. Filtered Light Field Imaging Theorem 4D jádro 2D jádro

  15. Optické prostředky předmětová rovina objektiv obrazová rovina snímací rovina

  16. Optické prostředky

  17. Parametry mikročoček • velikost • ohnisková vzdálenost mikročočky

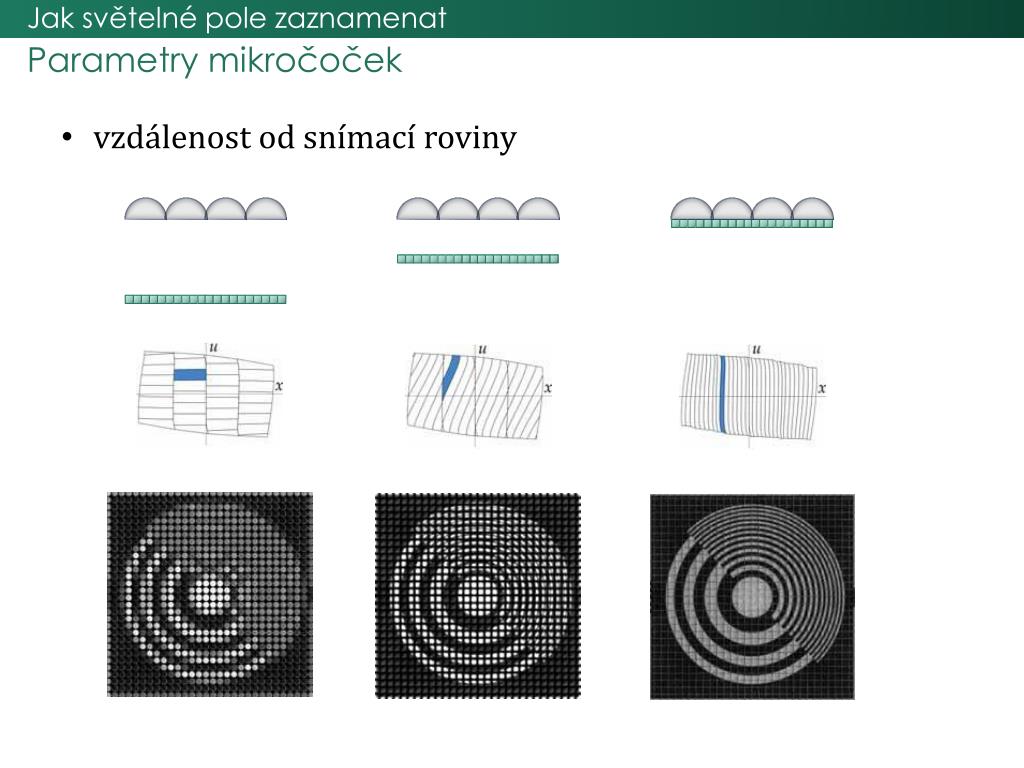

  18. Parametry mikročoček • vzdálenost od snímací roviny

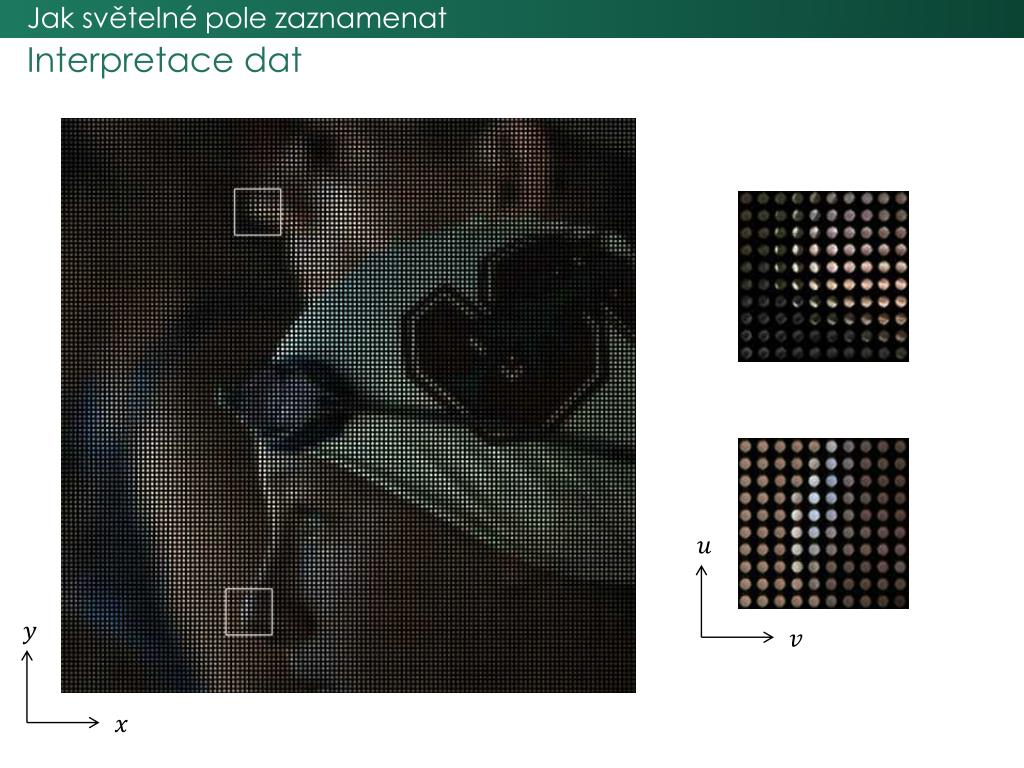

  19. Interpretace dat

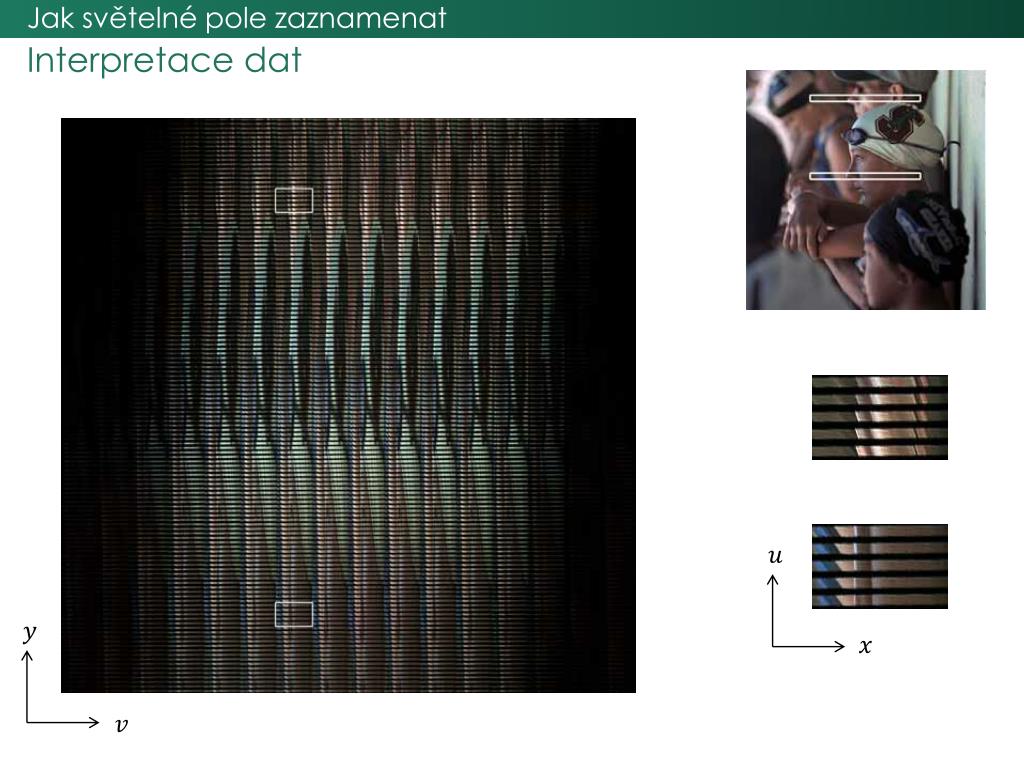

  20. Interpretace dat

  21. Interpretace dat

  22. raytrix∞ http://www.raytrix.de/ • snímání videa • výměnné objektivy • ruční nastavení • externí napájení • SDK • různé mikročočky € 3 000

  23. Ruční konstrukce

  24. Lytro http://www.lytro.com/ • bez možnosti videa • pevný objektiv (8× optický zoom, f/2.0) • expozice (1/16 – 1/250), ISO (75 – 3200) a clona automaticky • zatím minimální SW podpora • s překvapením $ 399

  25. Lytro — co asi víte (hardware) engine objektiv sensor s mikročočkami

  26. Lytro — co možná nevíte (hardware) Zoran‘sCamera On A Chip 6p 32-bit RISC 2100 mAh Li-Ion Marvell Avastar88 W8787 SoC dotykový 1,5“ LCD 128×128

  27. Lytro — co možná nevíte (hardware) • RTC • orientace • akcelerometr • teploměry Bayer CFA

  28. Lytro — co asi víte (software)

  29. Lytro — co možná nevíte (software) Lytro.lytrolib cameras kalibrační soubory z fotoaparátů (970​ MB) images raw soubory (à 16 MB) a soubory pro sdílení (~1 MB) thumbs náhledy pro aplikaci (128×128 čb a 300×300 v barvě) library.db SQLite databáze importovaných souborů Soubory rozděleny do balíčků: 8 4 4 32 velikost

  30. Ng Ren 2006. Digital Light Field Photography. Disertačnípráce, Stanford University. Chai, J. Tong, X., Chan, S.-C., and SHUM, H.-Y. 2000. Plenoptic sampling. In siggraph 00. Adelson, E. H., and Bergen, J. R. 1991. The plenoptic function and the elements of early vision.In ComputationalModelsofVisualProcessing, edited by Michael S. Landy and J. AnthodnyMovshon. Cambridge, Mass.: mitPress. Isaksen, A., McMillan, L., and Gortler, S. J. 2000.Dynamicallyreparameterizedlightfields. In siggraph 2000.
