  1. CFD Best Practice Brandteknisk Selskab 12. November 2009

  2. Best Practice gruppen 2009 Københavns Brandvæsen: Claus Schmidt Fredericia Brandvæsen: Carsten S. Hansen Cowi: Gustav Lanng Madsen Cowi: Rolf Carstensen Niras Safety: Morten Valkvist DBI: Kim Sommerlund-Thorsen Grontmij - Carl Bro: Sune Nygaard Rambøll: Jens Christian Bennetsen Alectia: Alex Jakobsen Andre involverede: Beredskabscenter Ålborg: Carsten Randa DBI: Bjarne Paulsen Husted DTU: Lars Schiøtt Sørensen

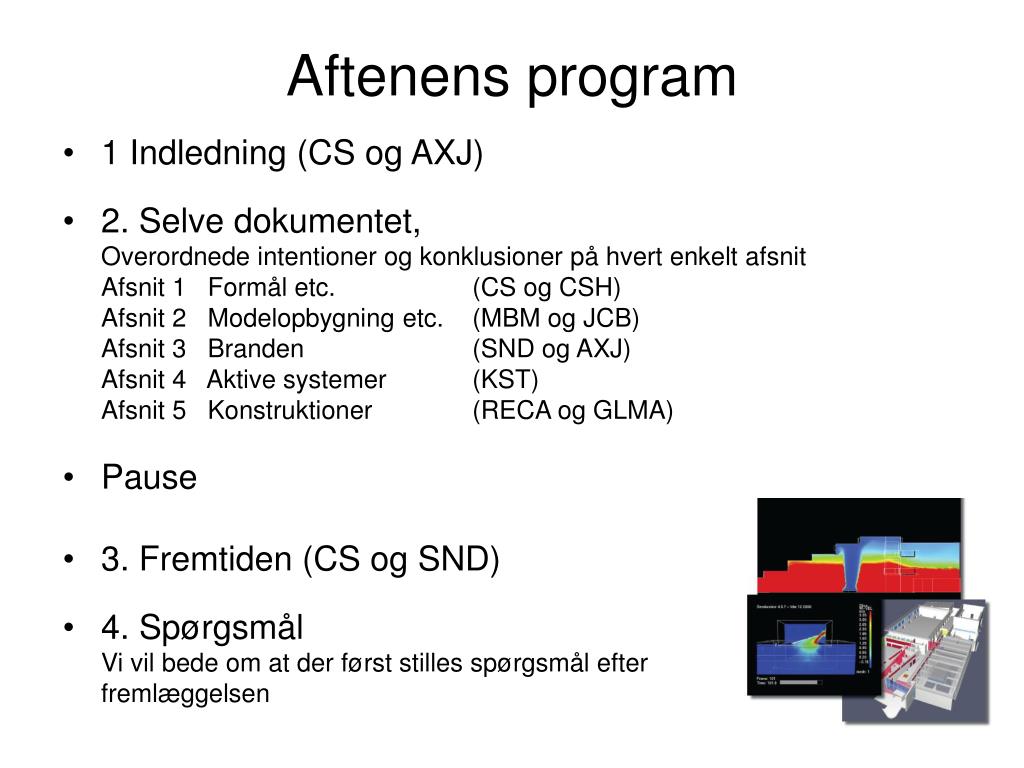

  3. Aftenens program 1 Indledning (CS og AXJ) 2. Selve dokumentet, Overordnede intentioner og konklusioner på hvert enkelt afsnit Afsnit 1 Formål etc. (CS og CSH) Afsnit 2 Modelopbygning etc. (MBM og JCB) Afsnit 3 Branden (SND og AXJ) Afsnit 4 Aktive systemer (KST) Afsnit 5 Konstruktioner (RECA og GLMA) Pause 3. Fremtiden (CS og SND) 4. Spørgsmål Vi vil bede om at der først stilles spørgsmål efter fremlæggelsen

  4. Opstarten af Best Practice, Arbejdets gang 1. Indledende møde for sammenkaldelse af arbejdsgruppen 2. Arbejdsgruppens arbejde 3. Høring hos interesserede partnere Fremlæggelse i Brandteknisk Selskab Udgivelse

  5. Høringsparter EBST DTU FKB Beredskabsstyrelsen Brandteknisk Selskab Århus Brandvæsen Odense Brandvæsen Beredskabscenter Ålborg Moe og Brødsgaard OBH-gruppen Bjarne Paulsen Husted

  6. Kap. 1 - Idegrundlag Intentionen med Best Practice arbejdet Hvem er dokumentet rettet mod? Hvem er bunden af anbefalingerne, er vi selv? Dokumentets brug i praksis

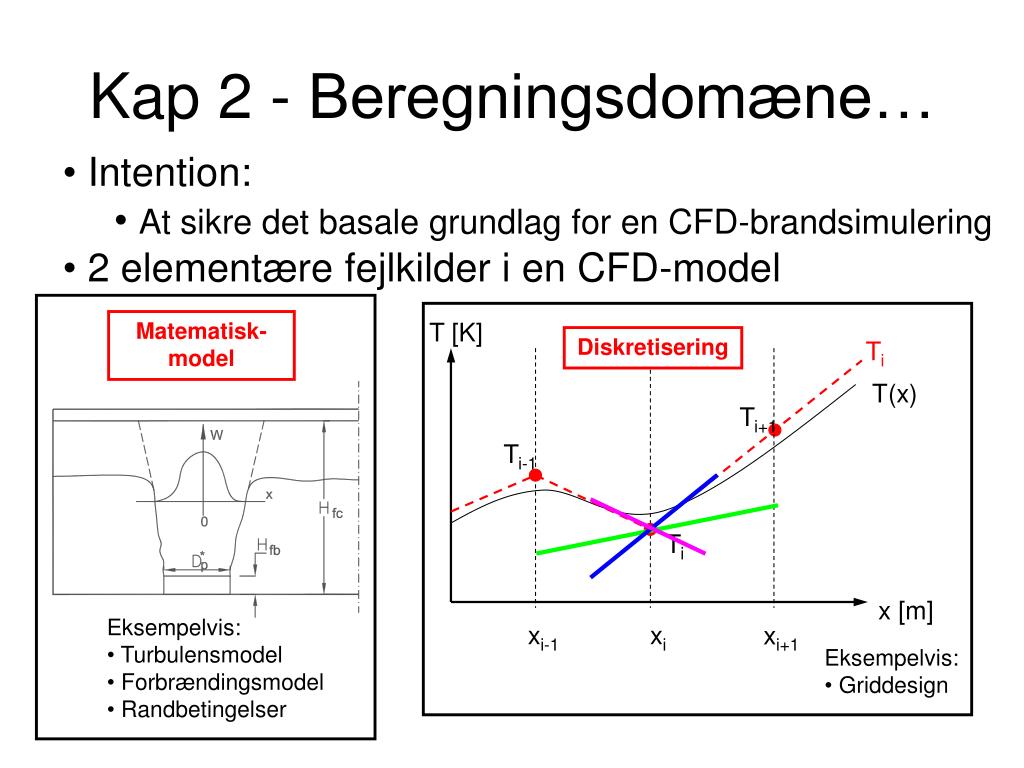

  7. T [K] Ti T(x) Ti+1 Ti-1 Ti x [m] xi-1 xi xi+1 Kap 2 - Beregningsdomæne… • Intention: • At sikre det basale grundlag for en CFD-brandsimulering • 2 elementære fejlkilder i en CFD-model Matematisk-model Diskretisering • Eksempelvis: • Turbulensmodel • Forbrændingsmodel • Randbetingelser • Eksempelvis: • Griddesign

  8. Dfysisk D*p Kap 2 - Beregningsdomæne… Karakteristiske flows Gridopløsning

  9. Ingen varmetab Med varmetab Kap 2 - Beregningsdomæne… Randbetingelser Turbulensmodel Uden nat. vent. Med nat. vent. Begyndelses- betingelser

  10. Kap 2 - Beregningsdomæne… Væg friktion / Tilluftsåbning

  11. Kap. 2 - Beregningsdomæne… • Multiblock i FDS • Mulige Fejlkilder Visualization ?

  12. Kap. 3 – Branden og røgen • Eksempler på kontrolparametre for flammebrande • Justering med fladeeffekten og gridfinhed • Placering af branden i forhold til gulv og hjørner

  13. Kap. 3 – Branden og røgen • Metoder til simulering af forbrænding • To varianter til Mixture Fraction • Eksempler på begge varianter

  14. Kap. 4 - Aktive anlæg • Termisk brandventilation • Mekanisk brandventilation • Erstatningsluft • Sprinkling Billede taget fra www.lumex.dk Billede taget fra www.colt.dk

  15. Kap. 4 - Praktisk anvendelse • Røg og termomelder • Korrekt placering • Virkelighedstro • Konservativt • Efter gældende forskrifter • Opbygning • Benyt Informationen om brandsikring af byggeri hvis det faktiske produkt ikke kendes

  16. Kap. 4 - Praktisk anvendelse Sprinkling • Korrekt placering • Virkelighedstro • Konservativt • Opsættes efter gældende forskrift • Bemærkning • Samhørighed mellem model og virkelighed • Der bør ikke regnes med slukning i beregningen

  17. Kap. 4 - Restriktioner • CFD beregninger kan ikke benyttes som dimensioneringsgrundlag for: • Sprinkleranlæg (ABV) • Slukning via tilføjelse af vand i simuleringen kan ikke benyttes • Automatisk brandalarmanlæg (ABA) • Placering af detektorer og antallet • Brandventilation • Fastsætte en Cv faktor for brandventilationsåbninger

  18. Kap. 5 - Konstruktioner Forskellene ved brug af CFD ved brandberegninger med konstruktioner ift. personsikkerheden Normer og nationalt anneks Parametrisk brandforløb Grænsefladen mellem brand- og konstruktionsingeniøren

  19. Kap. 5 - Konstruktioner

  20. Kap. 5 - Konstruktioner • Valg af brand ved konstruktioner • Væsentligt anderledes end ved personsikkerhed • Bidrag fra modellen • Kun et konstruktionselement bør beregnes • Varmeledningsmodellerne i programmet • Placering af målepunkter

  21. Fremtiden • Dokumentets liv fremadrettet. • Fremtidig vedligehold • Google Groups oprettet • http://groups.google.dk/group/cfd-best-practice-for-brandsimuleringer

  22. Fremtiden

  23. Fremtiden

  24. Fremtiden

  25. Fremtiden

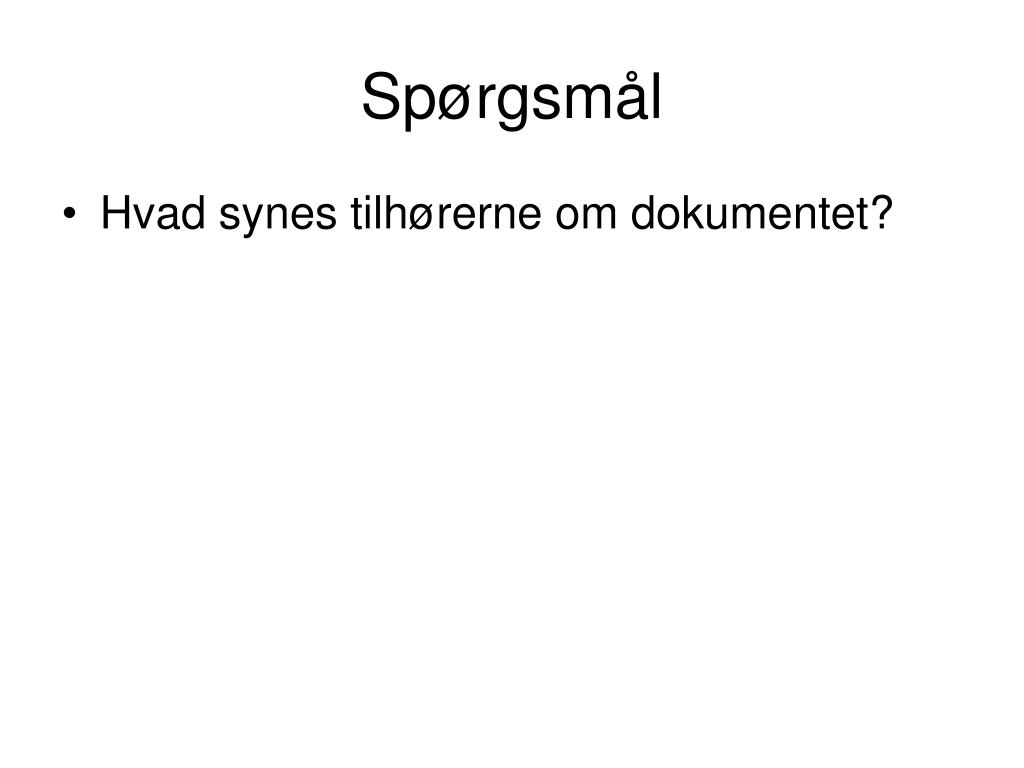

  26. Spørgsmål • Hvad synes tilhørerne om dokumentet?
