  1. 2. SSS Hardware

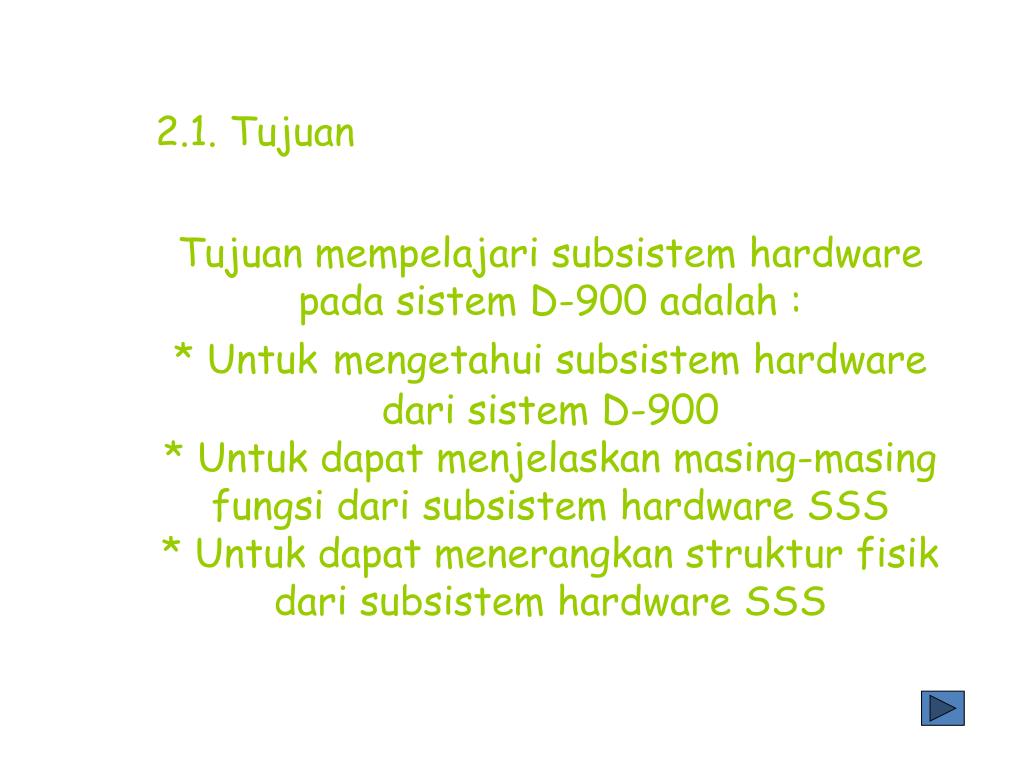

  2. Tujuan mempelajari subsistem hardware pada sistem D-900 adalah :* Untukmengetahui subsistem hardware dari sistem D-900* Untuk dapat menjelaskan masing-masing fungsi dari subsistem hardware SSS* Untuk dapat menerangkan struktur fisik dari subsistem hardware SSS 2.1. Tujuan

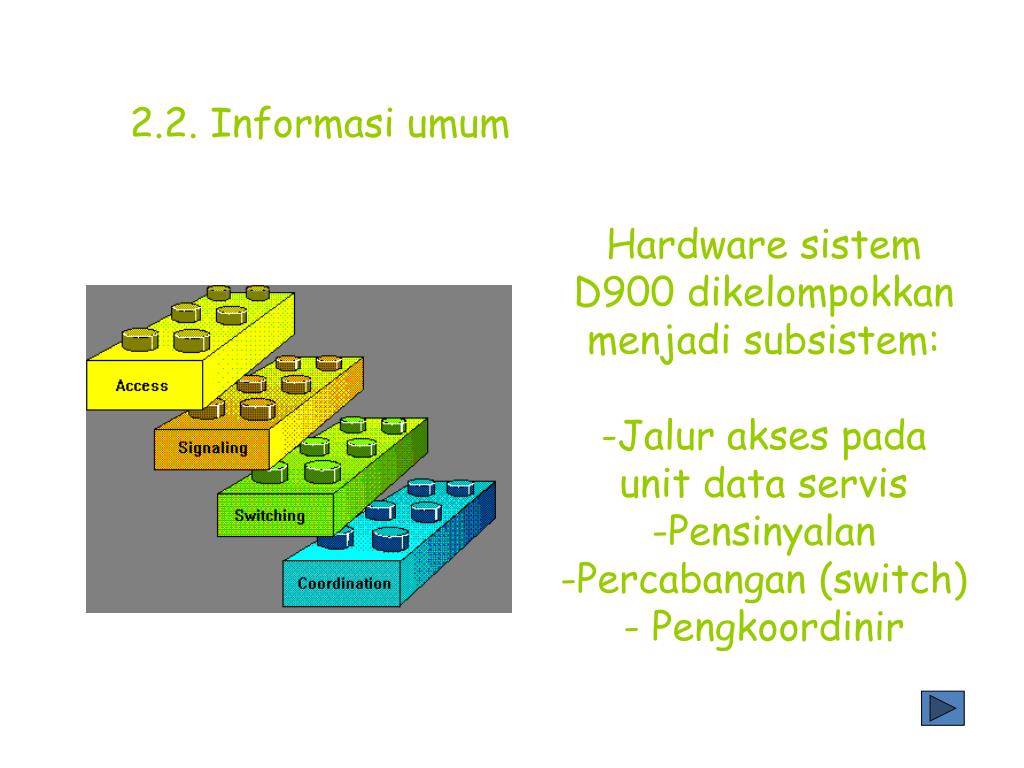

  3. Hardware sistem D900 dikelompokkan menjadi subsistem:-Jalur akses pada unit data servis -Pensinyalan-Percabangan (switch)- Pengkoordinir 2.2. Informasi umum

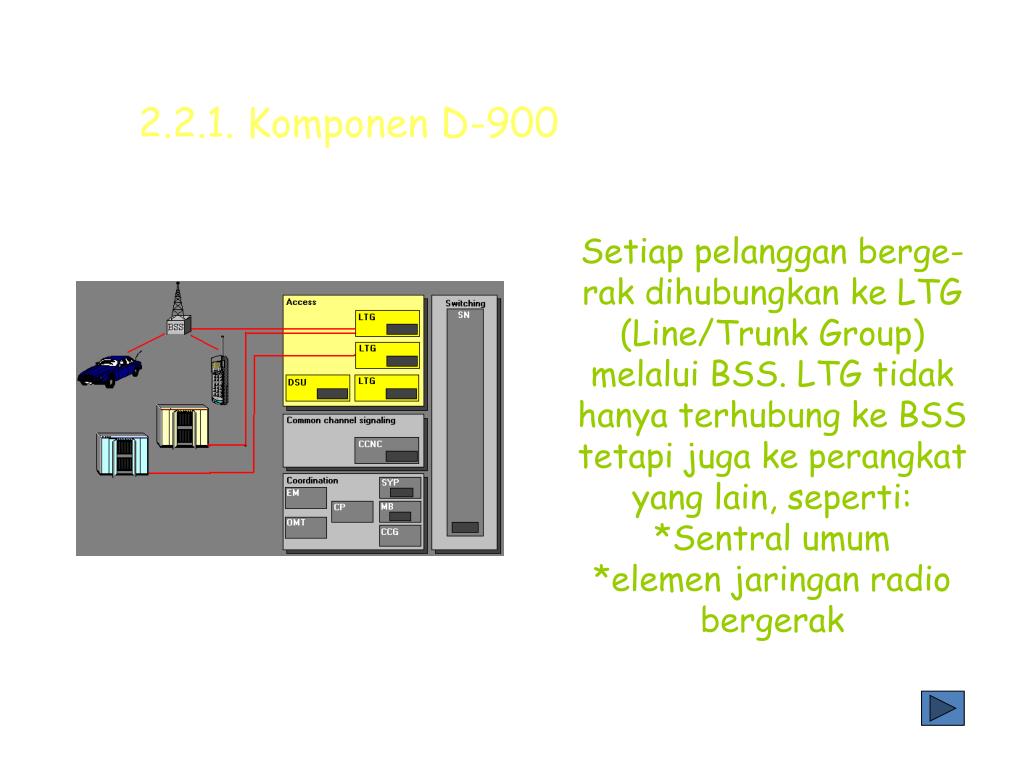

  4. Setiap pelanggan berge-rak dihubungkan ke LTG (Line/Trunk Group) melalui BSS. LTG tidak hanya terhubung ke BSS tetapi juga ke perangkat yang lain, seperti:*Sentral umum*elemen jaringan radio bergerak 2.2.1. Komponen D-900

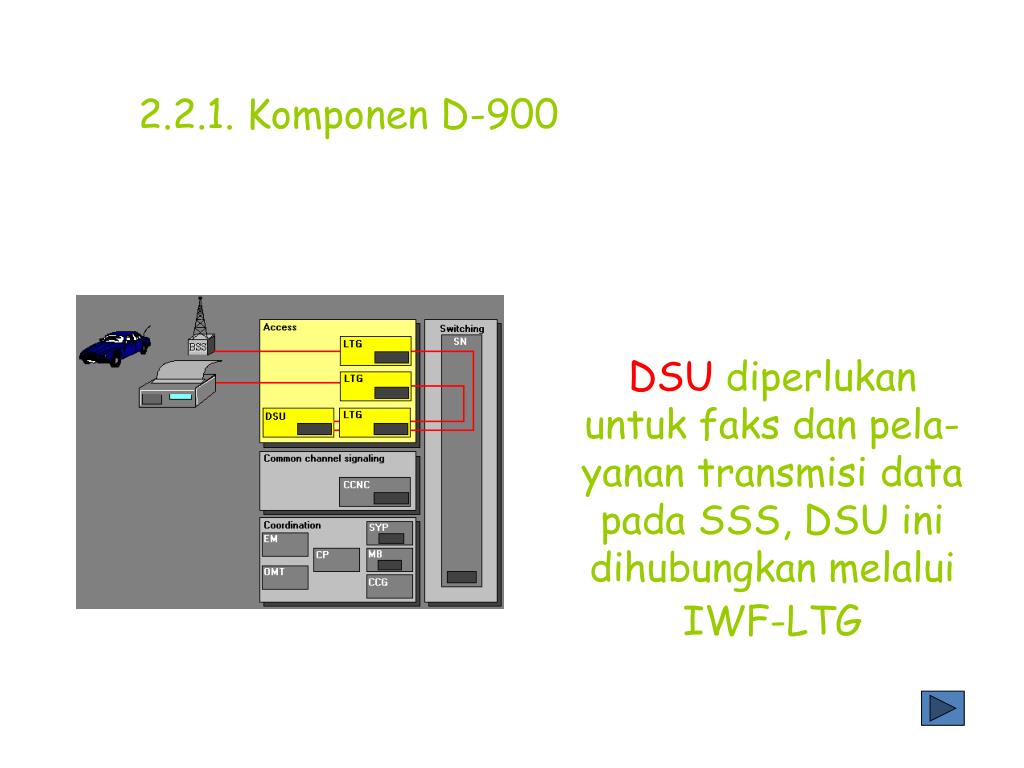

  5. DSU diperlukan untuk faks dan pela-yanan transmisi data pada SSS, DSU ini dihubungkan melalui IWF-LTG 2.2.1. Komponen D-900

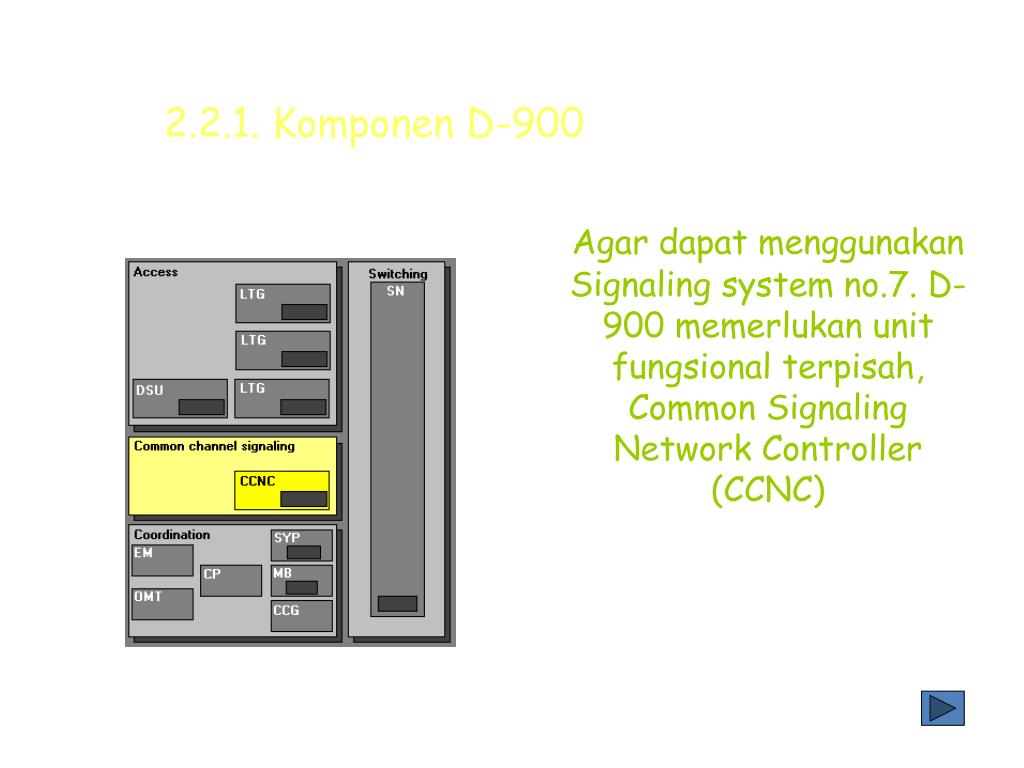

  6. Agar dapat menggunakanSignaling system no.7. D-900 memerlukan unit fungsional terpisah, Common Signaling Network Controller (CCNC) 2.2.1. Komponen D-900

  7. Switching Network (SN) menghubungkan antar 2 jalur pelanggan 2.2.1. Komponen D-900

  8. Microprosesor yang ada dalam D-900 berfungsi untuk mengkoordinasi perintah-perintah yang akan digunakan, dan fungsi ini dilakukan oleh Coordination Complex (CC) yaitu: CP, EM, OMT, SYP, MB dan CCG 2.2.1. Komponen D-900

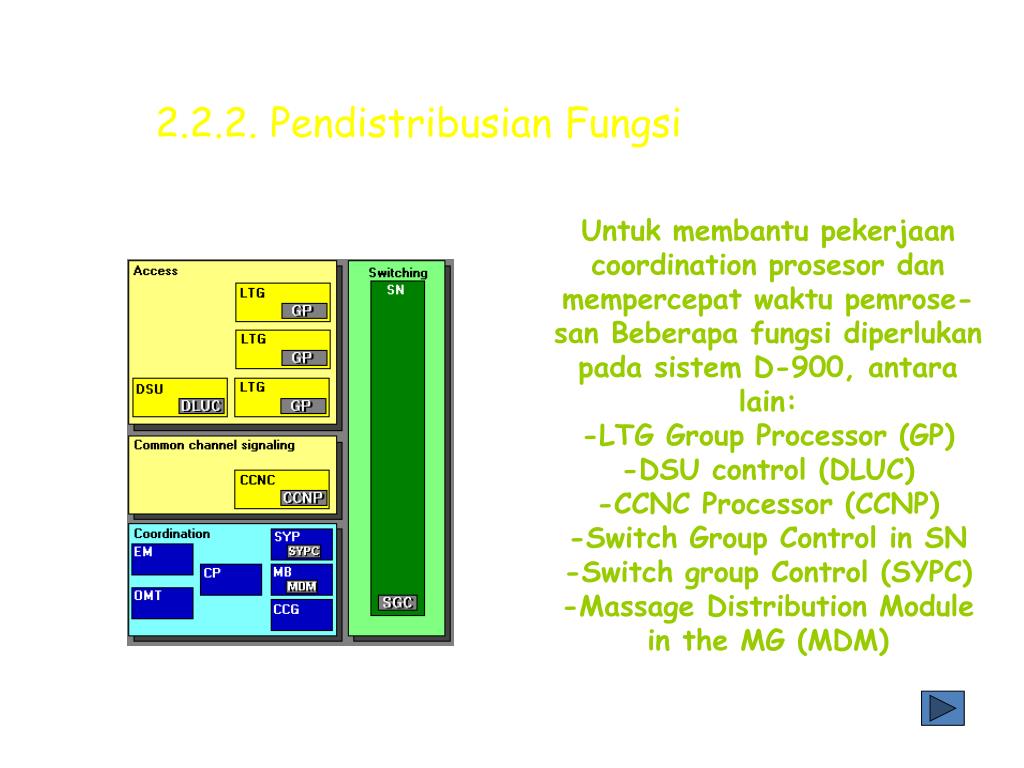

  9. Untuk membantu pekerjaan coordination prosesor dan mempercepat waktu pemrose-san Beberapa fungsi diperlukan pada sistem D-900, antara lain:-LTG Group Processor (GP)-DSU control (DLUC)-CCNC Processor (CCNP)-Switch Group Control in SN-Switch group Control (SYPC)-Massage Distribution Module in the MG (MDM) 2.2.2. Pendistribusian Fungsi

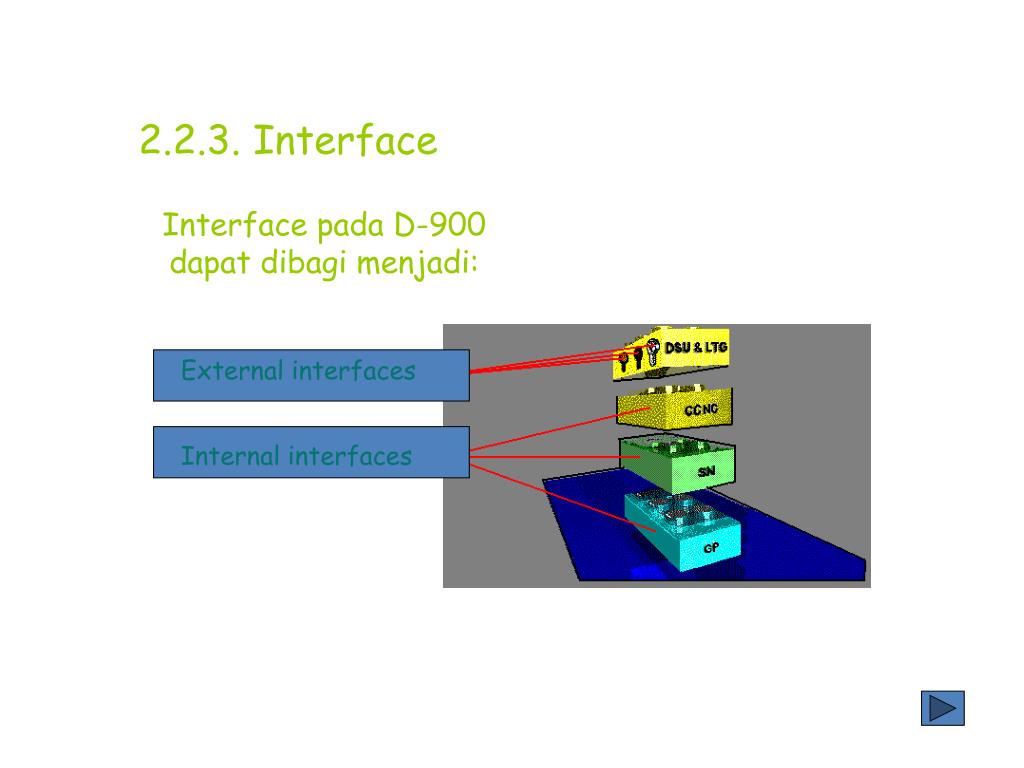

  10. Interface pada D-900 dapat dibagi menjadi: 2.2.3. Interface External interfaces External interfaces Internal interfaces

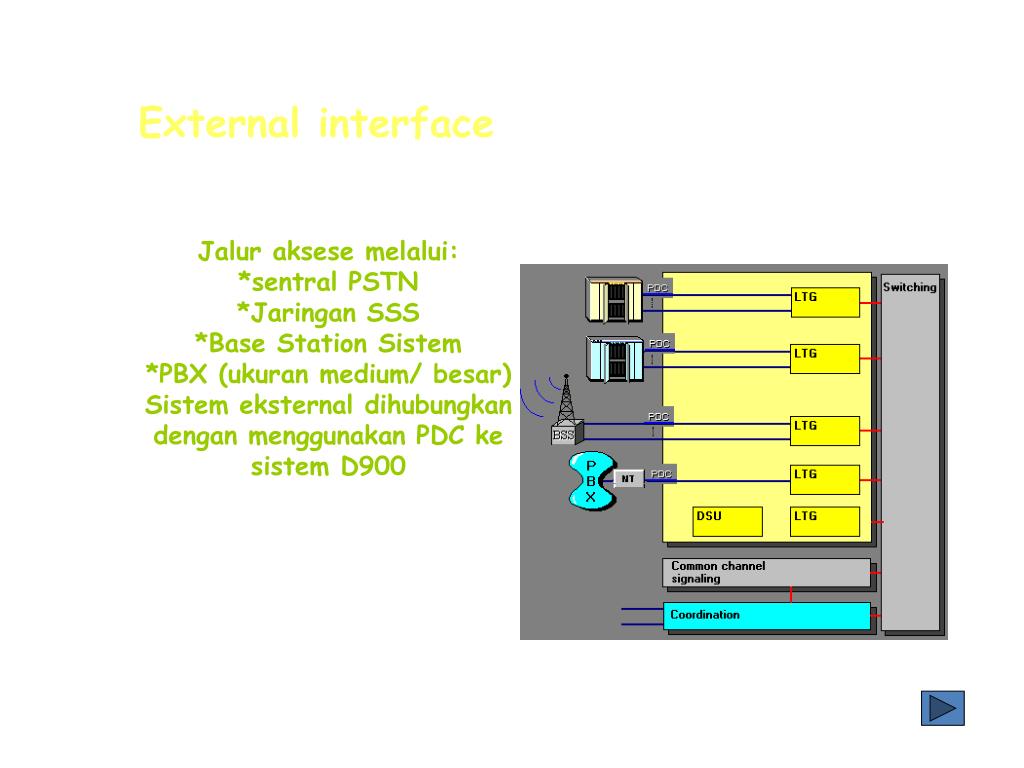

  11. Jalur aksese melalui:*sentral PSTN*Jaringan SSS*Base Station Sistem*PBX (ukuran medium/ besar)Sistem eksternal dihubungkan dengan menggunakan PDC ke sistem D900 External interface

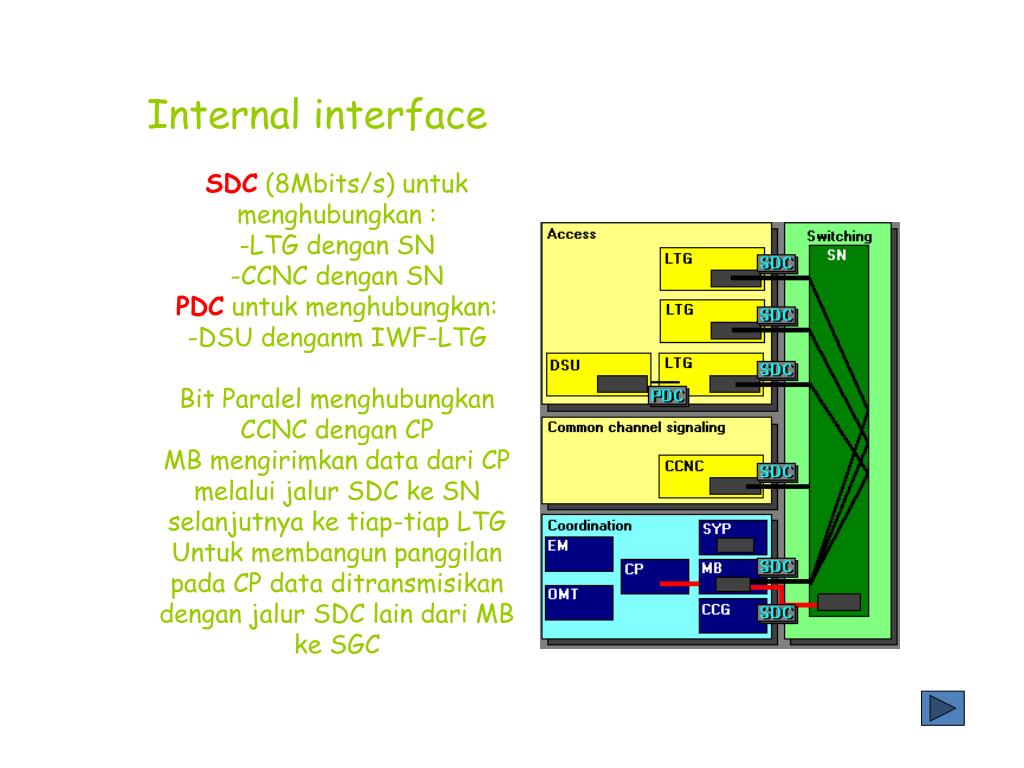

  12. SDC (8Mbits/s) untuk menghubungkan :-LTG dengan SN-CCNC dengan SNPDC untuk menghubungkan:-DSU denganm IWF-LTGBit Paralel menghubungkan CCNC dengan CPMB mengirimkan data dari CP melalui jalur SDC ke SN selanjutnya ke tiap-tiap LTG Untuk membangun panggilan pada CP data ditransmisikan dengan jalur SDC lain dari MB ke SGC Internal interface

  13. LTG (Line/Trunk Group) adalah interface antara digital switching network(SN) dengan peralatan atau jaringan diluar sistem D-900 2.3. Line/Trunk Group (LTG)

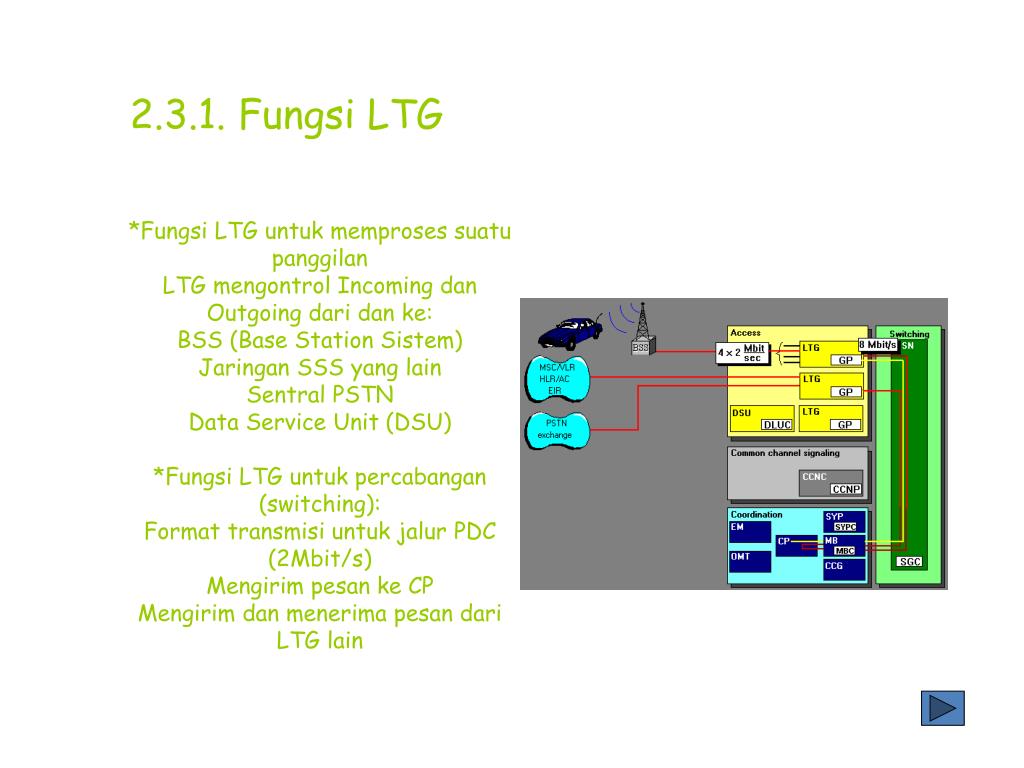

  14. *Fungsi LTG untuk memproses suatu panggilanLTG mengontrol Incoming dan Outgoing dari dan ke:BSS (Base Station Sistem)Jaringan SSS yang lainSentral PSTNData Service Unit (DSU)*Fungsi LTG untuk percabangan (switching):Format transmisi untuk jalur PDC (2Mbit/s)Mengirim pesan ke CPMengirim dan menerima pesan dari LTG lain 2.3.1. Fungsi LTG

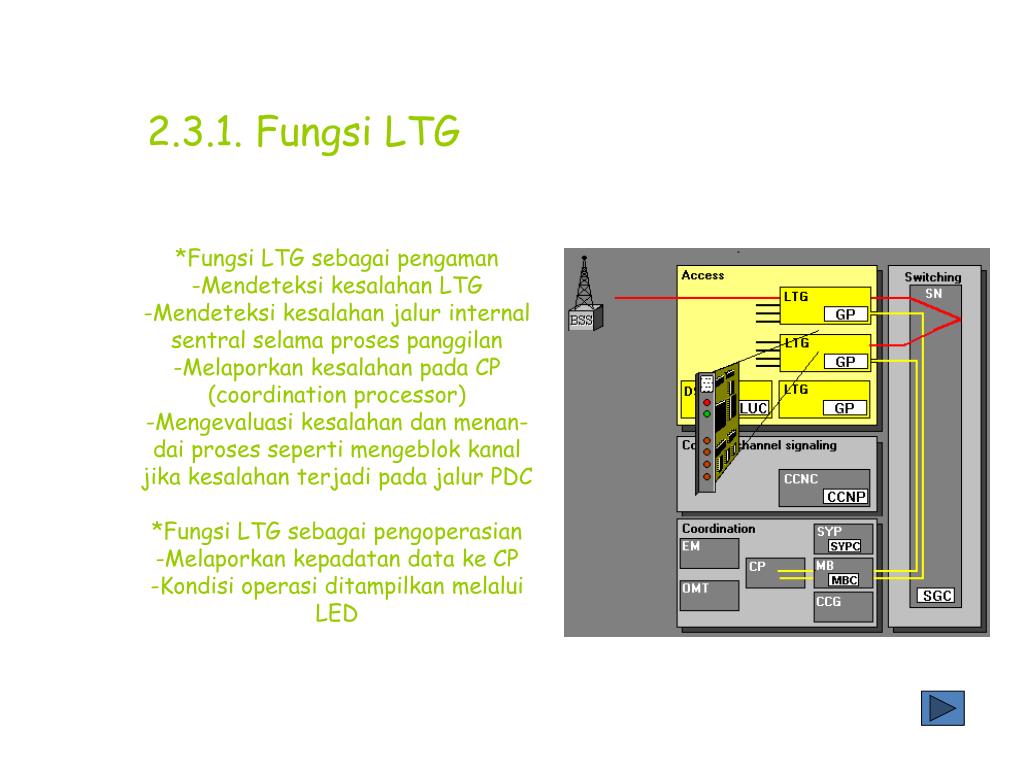

  15. *Fungsi LTG sebagai pengaman-Mendeteksi kesalahan LTG-Mendeteksi kesalahan jalur internal sentral selama proses panggilan-Melaporkan kesalahan pada CP (coordination processor)-Mengevaluasi kesalahan dan menan-dai proses seperti mengeblok kanal jika kesalahan terjadi pada jalur PDC*Fungsi LTG sebagai pengoperasian-Melaporkan kepadatan data ke CP-Kondisi operasi ditampilkan melalui LED 2.3.1. Fungsi LTG

  16. Ada 2 tipe LTG yang digunakan pada sistem D-900, yaitu:Line/Trunk Group B (LTG B)Line/Trunk Group G (LTG G)Bentuk LTGG hampir sama dengan LTGB, tetapi hanya membutuhkan 25% tempat dari LTGB 2.3.1. Fungsi LTG

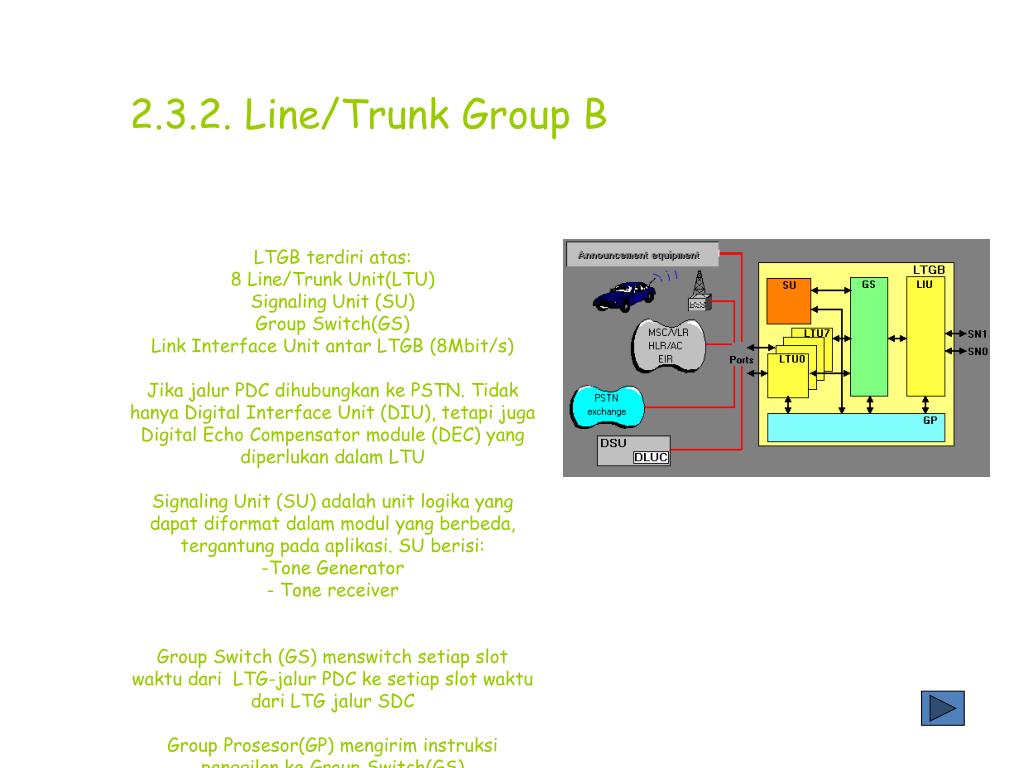

  17. LTGB terdiri atas:8 Line/Trunk Unit(LTU)Signaling Unit (SU)Group Switch(GS)Link Interface Unit antar LTGB (8Mbit/s)Jika jalur PDC dihubungkan ke PSTN. Tidak hanya Digital Interface Unit (DIU), tetapi juga Digital Echo Compensator module (DEC) yang diperlukan dalam LTU Signaling Unit (SU) adalah unit logika yang dapat diformat dalam modul yang berbeda, tergantung pada aplikasi. SU berisi:-Tone Generator- Tone receiverGroup Switch (GS) menswitch setiap slot waktu dari LTG-jalur PDC ke setiap slot waktu dari LTG jalur SDCGroup Prosesor(GP) mengirim instruksi panggilan ke Group Switch(GS) 2.3.2. Line/Trunk Group B

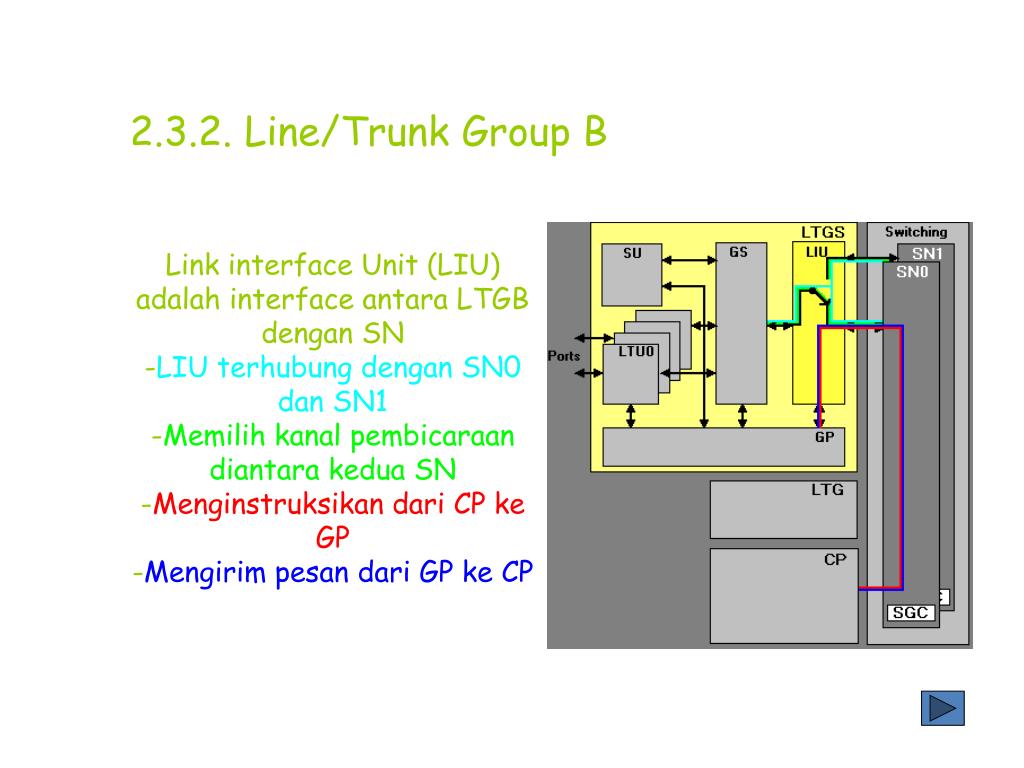

  18. Link interface Unit (LIU) adalah interface antara LTGB dengan SN-LIU terhubung dengan SN0 dan SN1-Memilih kanal pembicaraan diantara kedua SN-Menginstruksikan dari CP ke GP-Mengirim pesan dari GP ke CP 2.3.2. Line/Trunk Group B
