实验七：PCM话路光传输系统实验

实验七：PCM话路光传输系统实验. 一. 实验目的. 1. 了解话音信号的PCM编解码的原理。 2. 掌握电话通信经过光纤信道的全过程 。 3. 了解话音质量的高低与系统的哪些指标有关 。. 二 . 预习要求. 1. 阅读光纤通信系统原理有关系统设计的章节和数字预习原理有关话音编码的章节。 2. 熟悉PCM编解码芯片。. 三 . 实现电路工作原理. 电话光传输系统完成甲乙双方的电话通信过程 1.工作原理 话音信号经过PCM编码后送入光发送端机，经光纤信道传输再由管接收机端机完成广东转换和信号恢复，再送到PCM解码电路恢复成原始话音信号。框图如图所示：.

zavad
Télécharger la présentation

实验七：PCM话路光传输系统实验

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 实验七：PCM话路光传输系统实验

  2. 一.实验目的 1.了解话音信号的PCM编解码的原理。 2.掌握电话通信经过光纤信道的全过程。 3.了解话音质量的高低与系统的哪些指标有关 。

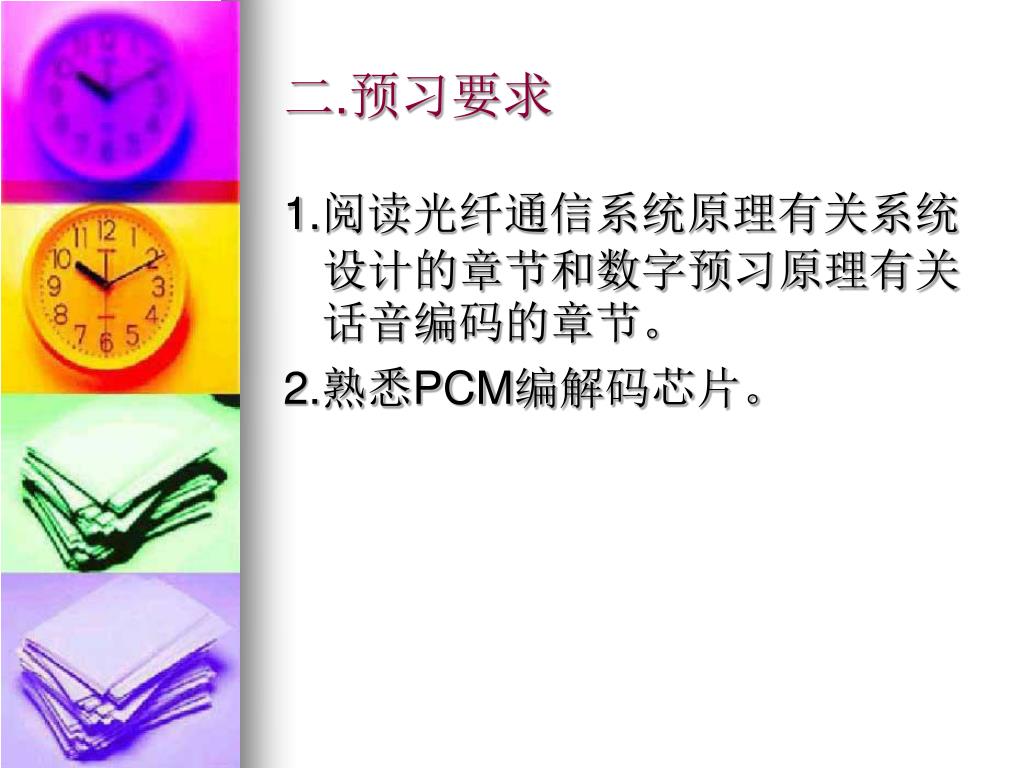

  3. 二.预习要求 1.阅读光纤通信系统原理有关系统设计的章节和数字预习原理有关话音编码的章节。 2.熟悉PCM编解码芯片。

  4. 三.实现电路工作原理 电话光传输系统完成甲乙双方的电话通信过程 1.工作原理 话音信号经过PCM编码后送入光发送端机，经光纤信道传输再由管接收机端机完成广东转换和信号恢复，再送到PCM解码电路恢复成原始话音信号。框图如图所示：

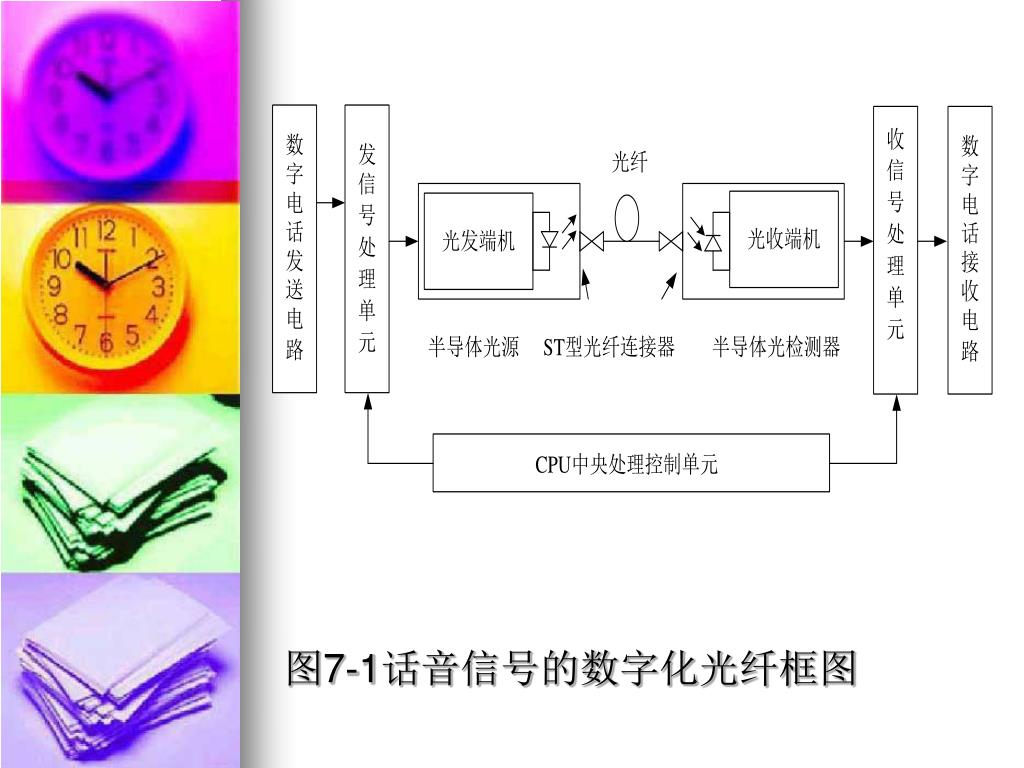

  5. 图7-1话音信号的数字化光纤框图

  6. 2.实验电路 实验电路如图所示，从图中可看出，用户模块为U201，U301，其型号为SJ0612,PCM编译码电路选用集成电路TP3067，标号为U202，U302.电话机从A201，A301接入，摘机时发光二极管D201，D301亮，挂机时不亮。

  7. 三.创新性实验 1.两台计算机之间的光纤通信。 2.光通信系统光缆测试。 3.光传输网络实验系统设计。

  8. 测量点TP201，TP301为语音信号的模拟输出。 TP202，TP302为8KHZ帧同步信号。 TP203，TP303为PCM编码数字信号输出。 TP204，TP304为PCM译码数字信号输入。 TP205，TP305为语音信号的模拟输入。

  9. 四.实验项目 1.PCM编解码。 2.语音质量的评估。 3.观察原始语音信号，PCM信号光线路传输信号。

  10. 五.思考题 1.设计原始语音信号的基带直传方案。 2.比较基带直传方案与PCM编码方案的语音质量。
