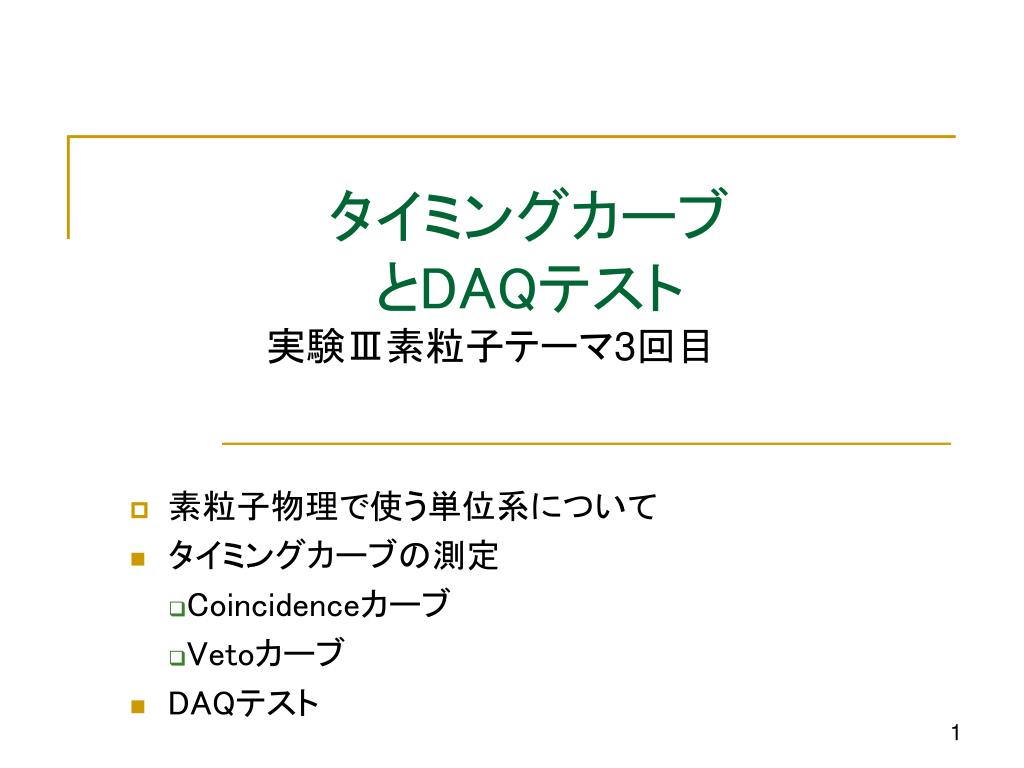

  1. タイミングカーブとDAQテスト 実験Ⅲ素粒子テーマ3回目 • 素粒子物理で使う単位系について • タイミングカーブの測定 • Coincidenceカーブ • Vetoカーブ • DAQテスト

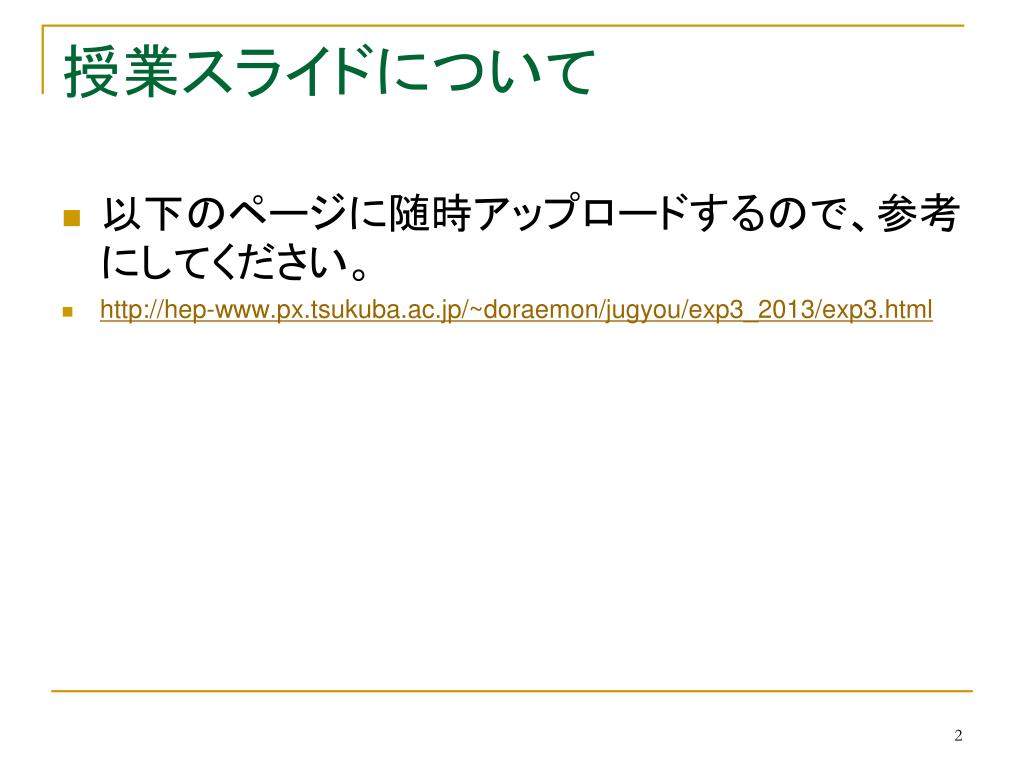

  2. 授業スライドについて • 以下のページに随時アップロードするので、参考にしてください。 • http://hep-www.px.tsukuba.ac.jp/~doraemon/jugyou/exp3_2013/exp3.html

  3. 素粒子で使う単位系

  4. 素粒子で使う単位系

  5. 自然単位系

  6. 自然単位系の量をMKSに変換する

  7. 自然単位系の量をMKSに変換する

  8. 自然単位系の量をMKSに変換する

  9. セットアップ μ μ粒子がS1とS2を通過した事象 Variable delay Vth=-50mV Width 15ns • 前回設定したHV，DiscriminatorのVthを使う. • Discriminatorの出力パルス幅は,それぞれ15ns, 15ns, 40ns S1 T1 15ns S2 T2 ストッパー 40ns μ粒子がストッパーで止まった事象 Veto入力 S3 T3 e

  10. ディスクリミネータの出力パルス幅 • テキストには１５nsと書いてあるが、これは下図ｂのことではないので注意。 • パルスが短すぎるとモジュールが正常に動かないこともある。　 15 ns a. b. 15 ns

  11. Coincidenceカーブ S1とS2のタイミング • 突き抜けμ粒子を使ってS1とS2のタイミングを合わせる • 平らな部分の高さ • N(S2) ~ S2のNoise + MIP • N(S1*S2) ~ MIP

  12. VETOカーブ S1,S2とS3のタイミング • 宇宙線μ粒子を使ってS1,S2とS3のタイミングを合わせる • S1とS2のタイミング(T1-T2)はCoincidenceカーブで得た値を使う • T1を変更するときは，T2も同時に変更しT1-T2は不変に保つ • 平らな部分の高さ • N(S1*S2) ~ 突き抜け+Stopped • N(S1*S2* NOT S3) ~ Stopped

  13. 今日作るCoincidenceカーブとVetoカーブは、それぞれ印刷して保存しておく。今日作るCoincidenceカーブとVetoカーブは、それぞれ印刷して保存しておく。

  14. DAQテスト • 本実験では、パルス・カウンタでμ粒子の崩壊時間を測定する。 • パルス・カウンタが正しく動作していることを確かめる。 PCに測定データを取り込み • 測定された時間データが、ディレイの設定値と一致しているかどうか確かめる。
