LE SCIAGE MANUEL

1/1. LE SCIAGE MANUEL. Le sciage est un procédé d’usinage qui permet de couper une pièce en plusieurs éléments. LA SECURITE :. La scie est un outil coupant il est très important de toujours la tenir à 2 mains. LA SCIE. A METAUX. :. 1- Poignée 2- Tendeur fixe 3- Porte scie 4- Lame

zubin
Télécharger la présentation

LE SCIAGE MANUEL

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 1/1 LE SCIAGE MANUEL Le sciage est un procédé d’usinage qui permet de couper une pièce en plusieurs éléments. LA SECURITE : La scie est un outil coupant il est très important de toujours la tenir à 2 mains. LA SCIE A METAUX : 1- Poignée 2- Tendeur fixe 3- Porte scie 4- Lame 5- Tendeur mobile 6- Ecrou de tension 1 2 6 5 3 4 CHANGEMENT DE LA LAME : Sens des dents de la lame Démonter la lame puis tourner les supports de lame de ¼ tour • Pour remplacer une lame, il faut : • Dévisser l’écrou de tension, • retirer l’ancienne lame, • placer la nouvelle lame, les trous viennent s’accrocher sur les • tétons des tendeurs de lame, • - visser modérément l’écrou de tension, • lorsque l’on change une lame de scie, il est important, lors du • montage,de vérifier le sens des dents de la lame.

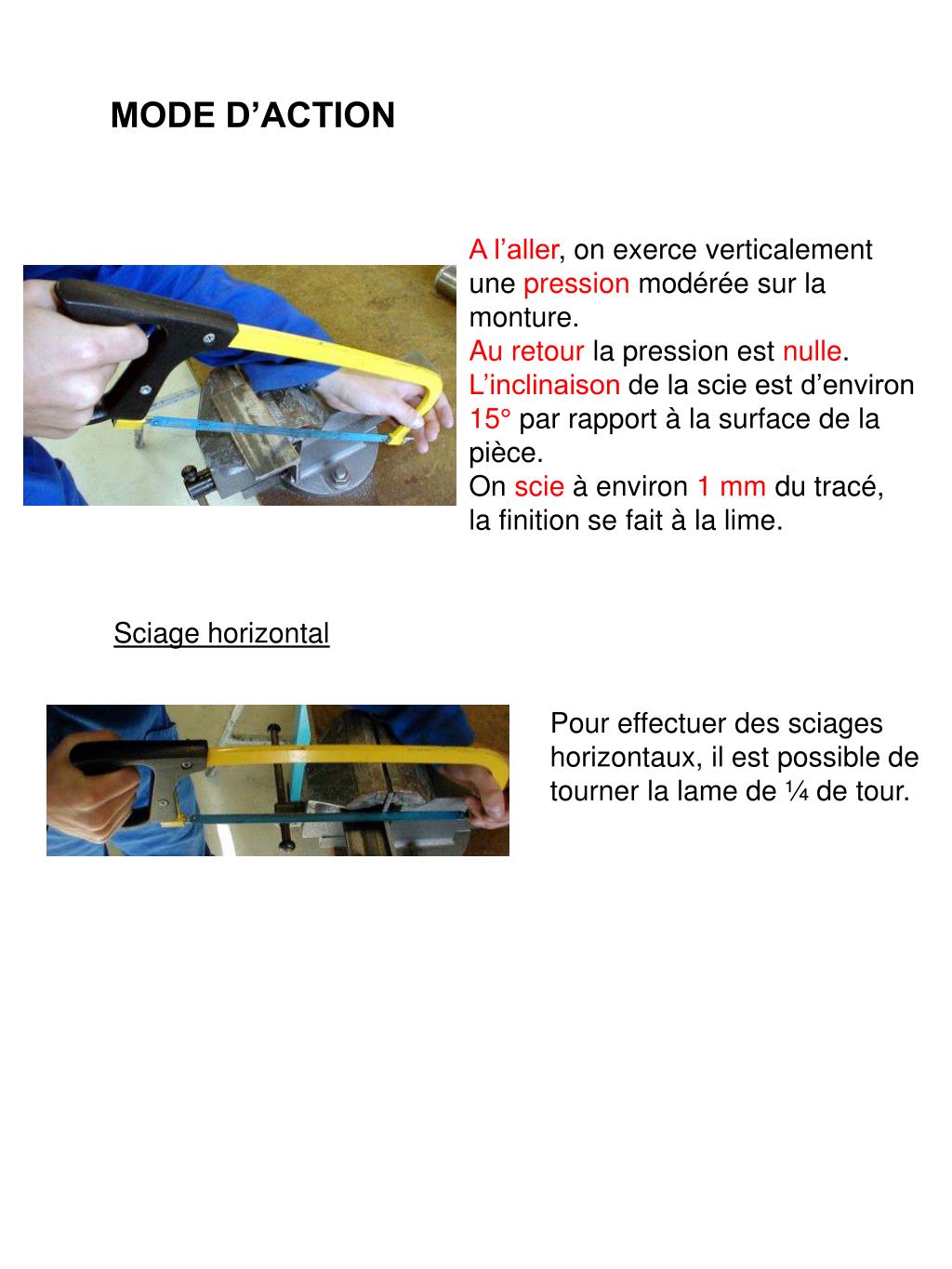

  2. MODE D’ACTION A l’aller, on exerce verticalement une pression modérée sur la monture. Au retour la pression est nulle. L’inclinaison de la scie est d’environ 15° par rapport à la surface de la pièce. On scie à environ 1 mm du tracé, la finition se fait à la lime. Sciage horizontal Pour effectuer des sciages horizontaux, il est possible de tourner la lame de ¼ de tour.
