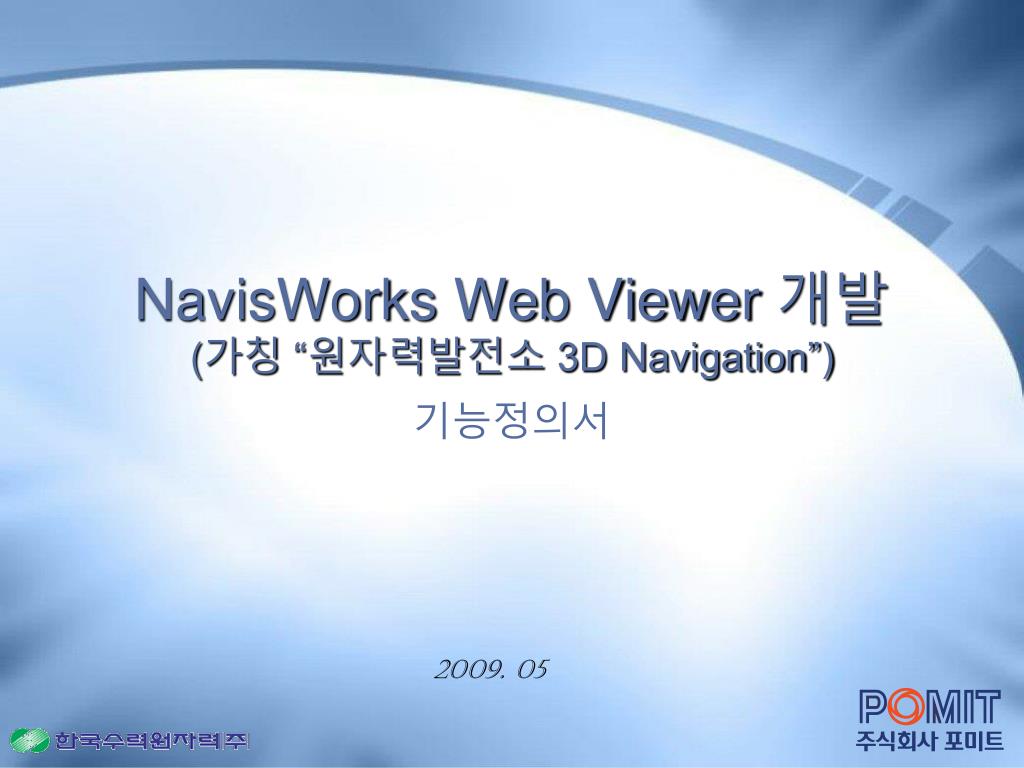

  1. NavisWorks Web Viewer 개발(가칭 “원자력발전소 3D Navigation”) 기능정의서 2009. 05

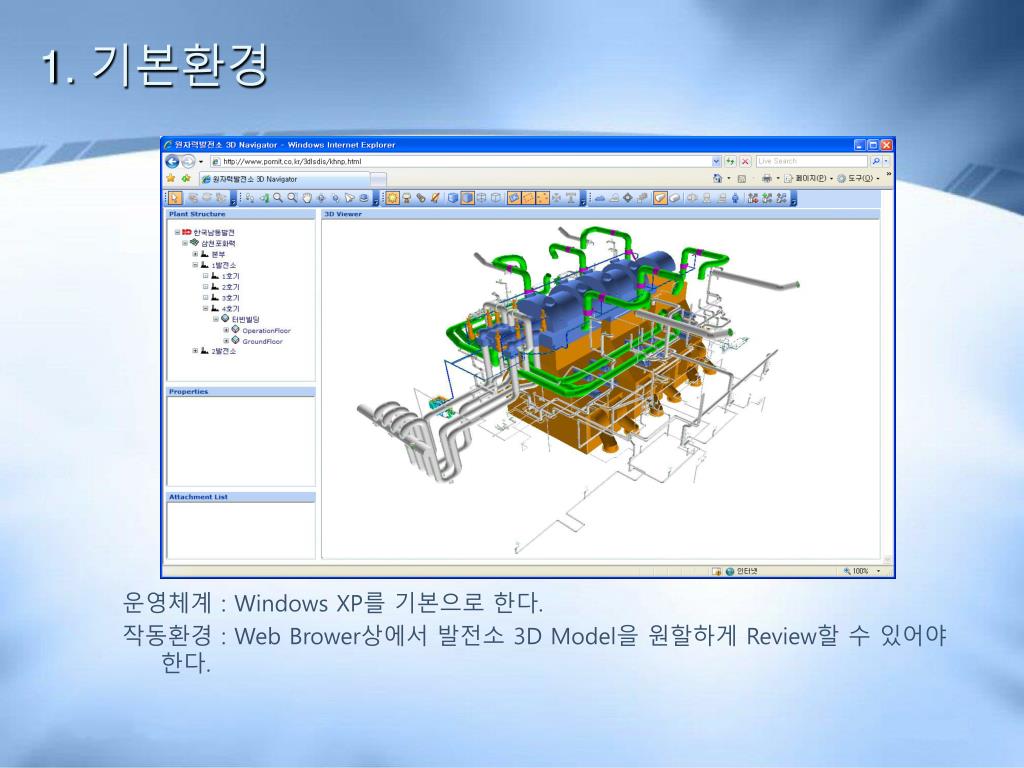

  2. 1. 기본환경 Toolbar Menu Area Plant Tree Area 3D View Area Properties Area 운영체계 : Windows XP를 기본으로 한다. 작동환경 : Web Brower상에서 발전소 3D Model을 원할하게 Review할 수 있어야 한다.

  3. 2. UI 구성 Toolbar Area - 뷰어의 각종 기능버튼들로 구성 Toolbar Menu Area Plant Tree Area 3D View Area Plant Structure Area - 모델의 Hierarchy 구조를 표현 Property Area - 선택된설비의 기본속성및 스펙사항들을 나타냄 Properties Area Attachment Area - 선택된설비와 관련된 기술 문서등의 자료파일들이 링크됨 3D View Area - 발전소 현장 상태가 실물과 유사한 3D상태로 나타남 - 3D Navigation 핸들링이 가능하며, 원하는 설비를 클릭하여 속성 및 연관 문서를 링크하여 열 수 있다.

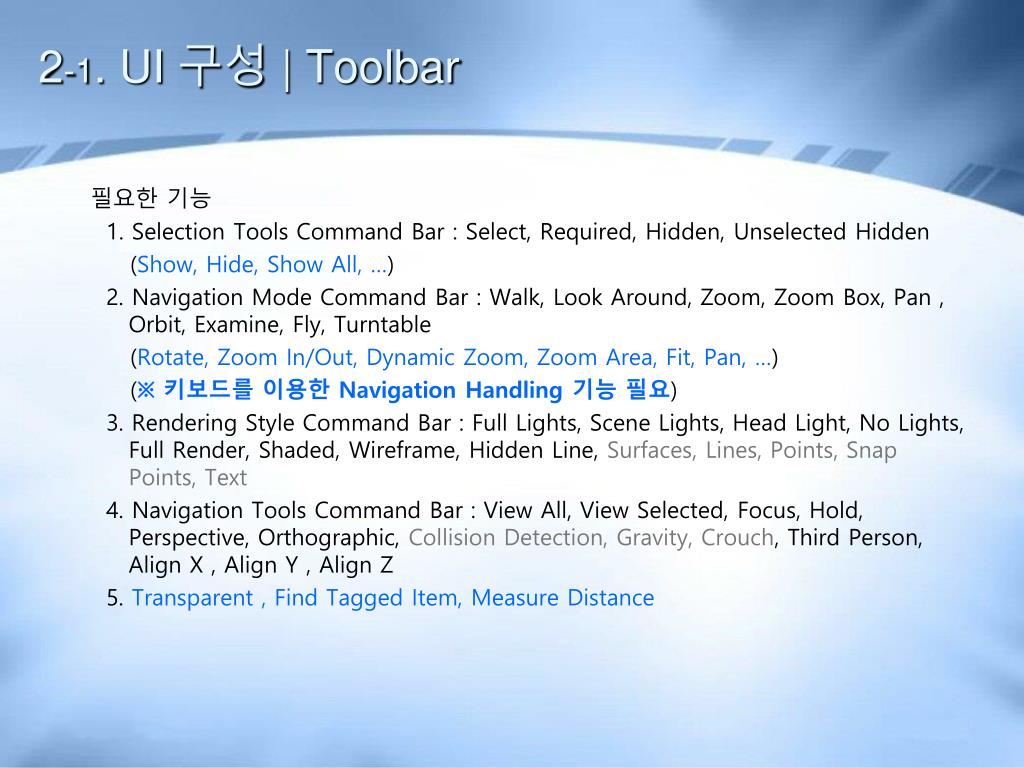

  4. 2-1. UI 구성 | Toolbar 필요한 기능 1. Selection Tools Command Bar : Select, Required, Hidden, Unselected Hidden (Show, Hide, Show All, …) 2. Navigation Mode Command Bar : Walk, Look Around, Zoom, Zoom Box, Pan , Orbit, Examine, Fly, Turntable (Rotate, Zoom In/Out, Dynamic Zoom, Zoom Area, Fit, Pan, …) (※ 키보드를 이용한 Navigation Handling 기능 필요) 3. Rendering Style Command Bar : Full Lights, Scene Lights, Head Light, No Lights, Full Render, Shaded, Wireframe, Hidden Line, Surfaces, Lines, Points, Snap Points, Text 4. Navigation Tools Command Bar : View All, View Selected, Focus, Hold, Perspective, Orthographic, Collision Detection, Gravity, Crouch, Third Person, Align X , Align Y , Align Z 5. Transparent , Find Tagged Item, Measure Distance

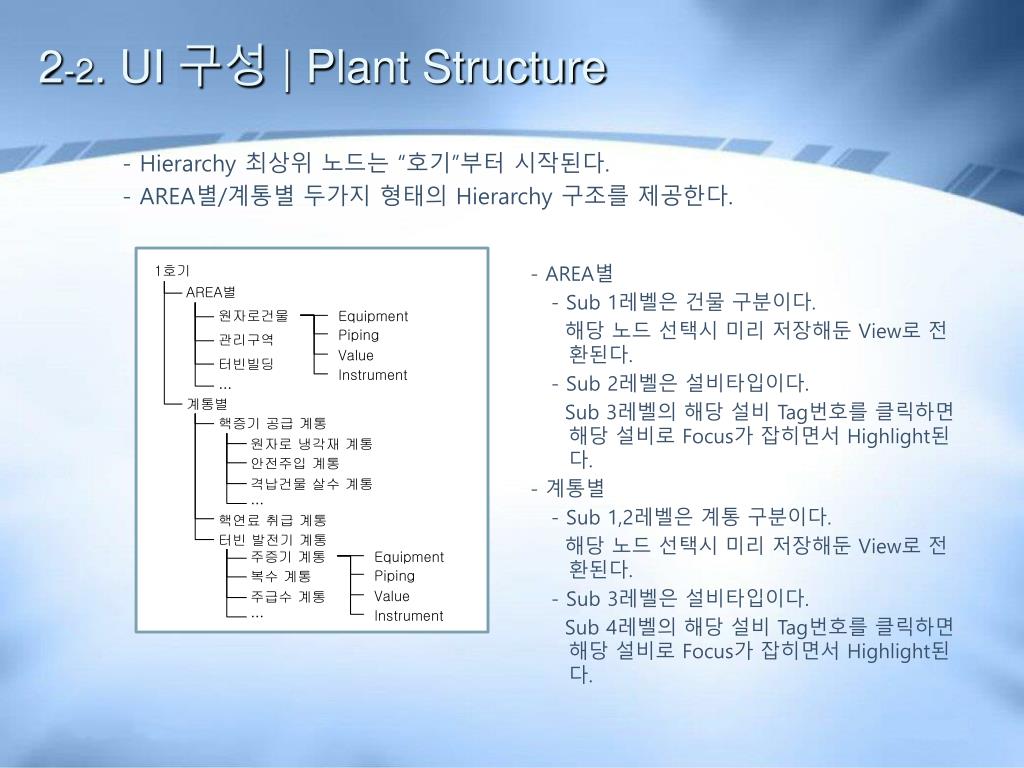

  5. 2-2. UI 구성 | Plant Structure - Hierarchy 최상위 노드는 “호기”부터 시작된다. - AREA별/계통별 두가지 형태의 Hierarchy 구조를 제공한다. 1호기 - AREA별 - Sub 1레벨은 건물 구분이다. 해당 노드 선택시 미리 저장해둔 View로 전환된다. - Sub 2레벨은 설비타입이다. Sub 3레벨의 해당 설비 Tag번호를 클릭하면 해당 설비로 Focus가 잡히면서 Highlight된다. - 계통별 - Sub 1,2레벨은 계통 구분이다. 해당 노드 선택시 미리 저장해둔 View로 전환된다. - Sub 3레벨은 설비타입이다. Sub 4레벨의 해당 설비 Tag번호를 클릭하면 해당 설비로 Focus가 잡히면서 Highlight된다. AREA별 원자로건물 Equipment Piping 관리구역 Value 터빈빌딩 Instrument … 계통별 핵증기 공급 계통 원자로 냉각재 계통 안전주입 계통 격납건물 살수 계통 … 핵연료 취급 계통 터빈 발전기 계통 Equipment 주증기 계통 Piping 복수 계통 Value 주급수 계통 Instrument …

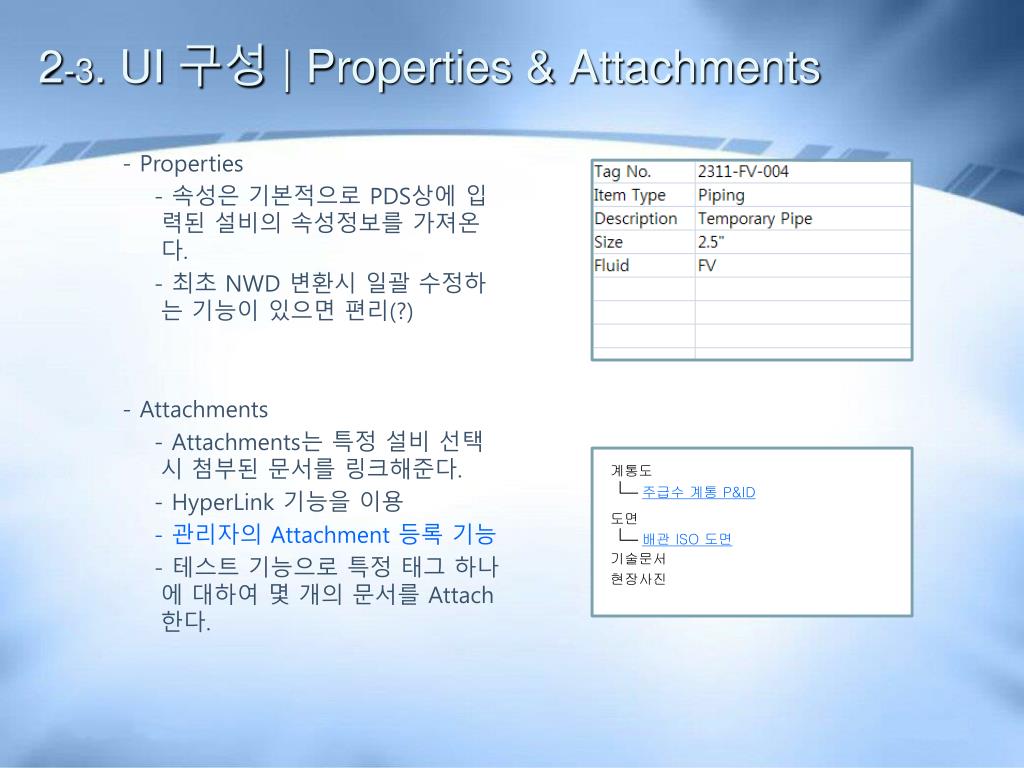

  6. 2-3. UI 구성 | Properties & Attachments - Properties - 속성은 기본적으로 PDS상에 입력된 설비의 속성정보를 가져온다. - 최초 NWD 변환시 일괄 수정하는 기능이 있으면 편리(?) - Attachments - Attachments는 특정 설비 선택시 첨부된 문서를 링크해준다. - HyperLink 기능을 이용 - 관리자의 Attachment 등록 기능 - 테스트 기능으로 특정 태그 하나에 대하여 몇 개의 문서를 Attach 한다. 계통도 주급수 계통 P&ID 도면 배관 ISO 도면 기술문서 현장사진

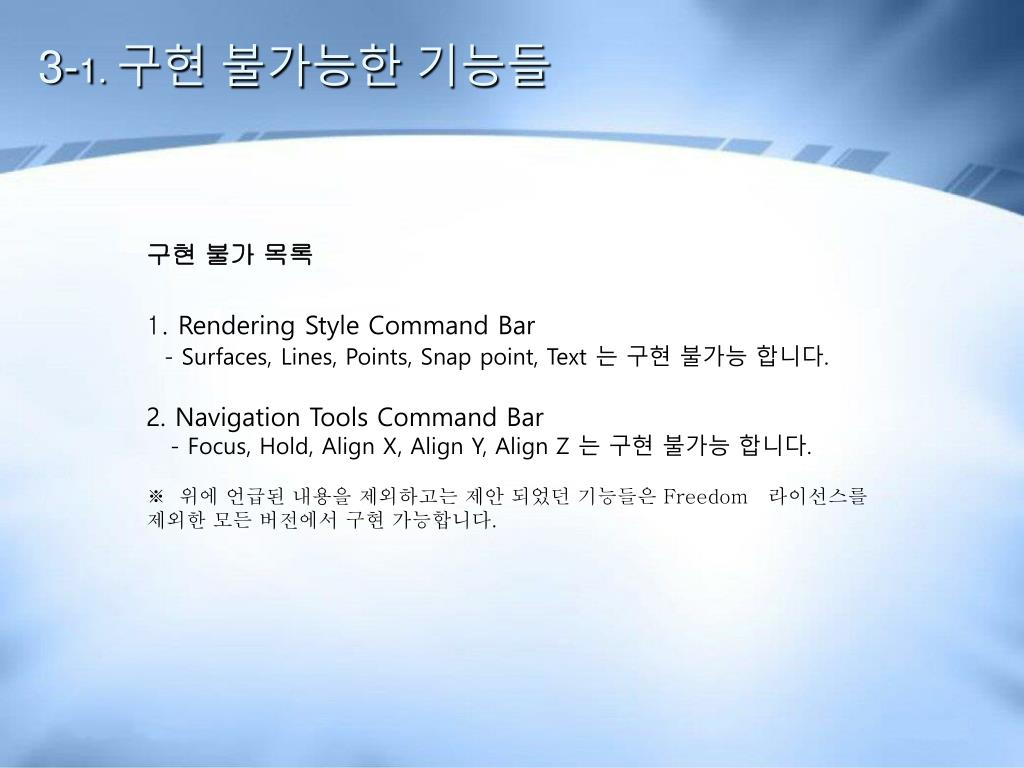

  7. 3-1. 구현 불가능한 기능들 구현 불가 목록 1. Rendering Style Command Bar - Surfaces, Lines, Points, Snap point, Text 는 구현 불가능 합니다. 2. Navigation Tools Command Bar - Focus, Hold, Align X, Align Y, Align Z 는 구현 불가능 합니다. ※ 위에 언급된 내용을 제외하고는 제안 되었던 기능들은 Freedom 라이선스를 제외한 모든 버전에서 구현 가능합니다.
