  1. Verifica degli elementi compressi Bozza del 07/04/2008 a cura di Enzo Martinelli

  2. Verifiche di elementi compressi M Mpl Class 2 Class 1 My Class 3 Class 4 c Classificazione delle sezioni • Classe 1 Cq>3.0; • Classe 2 Cq>1.5; Bozza del 07/04/2008

  3. Verifiche di elementi compressi Classificazione delle sezioni Bozza del 07/04/2008

  4. Verifiche di elementi compressi Classificazione delle sezioni Bozza del 07/04/2008

  5. Verifiche di elementi compressi Classificazione delle sezioni Bozza del 07/04/2008

  6. Elementi semplici Verifiche di elementi compressi Bozza del 07/04/2008 a cura di Enzo Martinelli

  7. Verifiche di elementi compressi Elementi composti

  8. Verifiche di elementi compressi Elementi composti Nel caso di mambrature calastrellate costiuite da elementi ravvicinati, la verifica di stabilità in compressione si può condurre come per le membrature semplidi, ma introducendo una snellezza equivalente: (D.M. 9/01/96 – C.N.R. 10011/99) Raggio minimo d’inerzia dell’elemento collegato Bozza del 07/04/2008 a cura di Enzo Martinelli

  9. Verifiche di elementi compressi Elementi composti A questo punto è possibile definire le snellezze specifiche (o adimensionali) : • Scelte le curve di stabilità: • Elementi ad “U” -> curva “c” (a=0.49); • Elementi a “L” -> curva “b” (a=0.34); Bozza del 07/04/2008 a cura di Enzo Martinelli

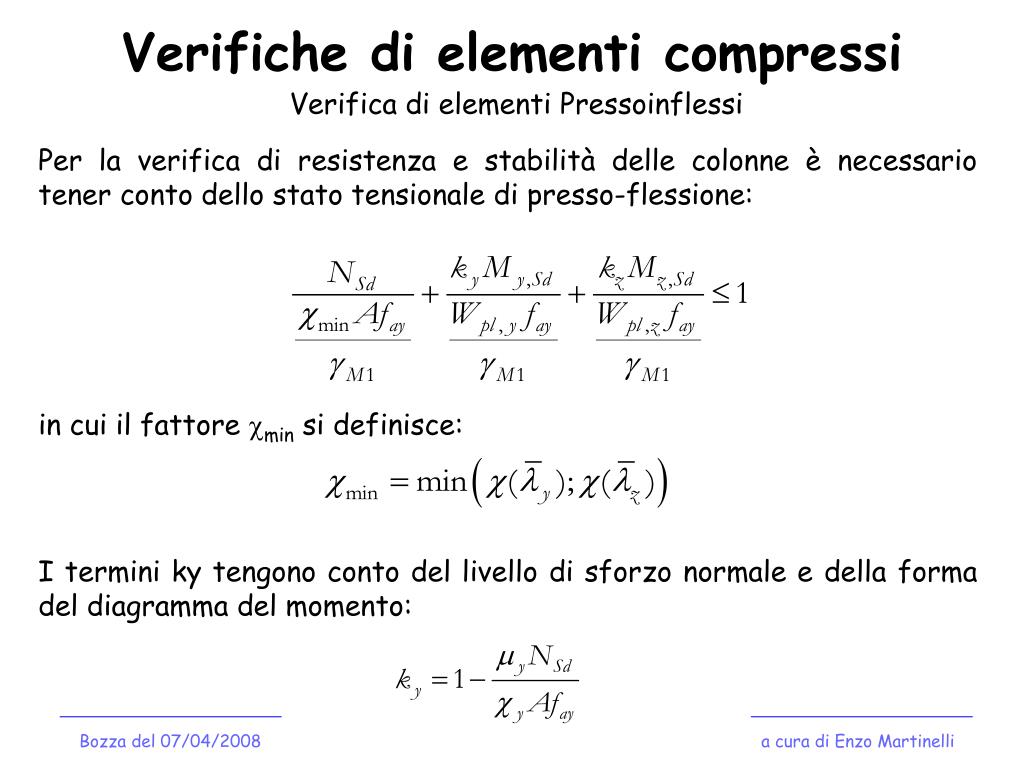

  10. Verifiche di elementi compressi Verifica di elementi Pressoinflessi Per la verifica di resistenza e stabilità delle colonne è necessario tener conto dello stato tensionale di presso-flessione: in cui il fattore cmin si definisce: I termini ky tengono conto del livello di sforzo normale e della forma del diagramma del momento: Bozza del 07/04/2008 a cura di Enzo Martinelli

  11. Verifiche di elementi compressi Verifica di elementi Pressoinflessi In particolare, forma del diagramma del momento flettente e sovraresistenza della sezione trasversale sono considerate in my: Bozza del 07/04/2008 a cura di Enzo Martinelli

  12. Verifiche di elementi compressi Verifica di elementi Pressoinflessi Bozza del 07/04/2008

  13. Verifiche di Resistenza Presso - Flessione Bozza del 07/04/2008 a cura di Enzo Martinelli

  14. Verifiche di Resistenza Taglio Bozza del 07/04/2008 a cura di Enzo Martinelli
