  1. PC Boot Process Windows 98 Windows XP Windows Vista/7

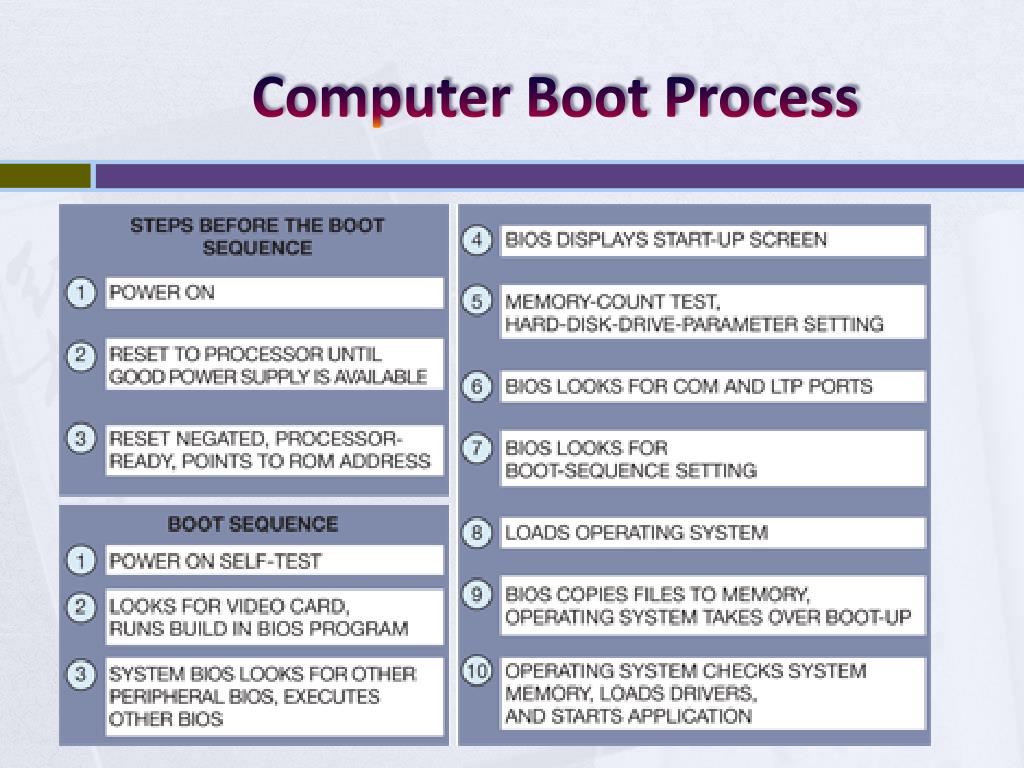

  2. Computer Boot Process

  3. Windows 98 Boot Process عملية التشغيل ويندوس 98 • Power On • POST - Hardware tests • Plug and Play Configuration -Windows 9x is a Plug and Play(PnP) operating system. In order for PnP to work, the BIOS, hardware and operating system must all be PnP compliant. • Master Boot Record - The MBR is located. • IO.SYS - This file loads drivers and executes CONFIG.SYS, MSDOS.SYS and COMMAND.COM • COMMAND.COM - Loads AUTOEXEC.BAT • Windows core files are loaded • WIN.COM - This file begins the loading of Windows 9x system files. • KERNEL32.DLL/KERNEL386.EXE - These files contain the core operating system and is responsible for loading device drivers. • GDI.EXE/GDI32.EXE - These files are responsible for loading the basic GUI or graphical user interface. • WIN.INI - Along with WINFILE.INI and SYSTEM.INI, these files provide backward compatibility with older 16-bit applications and are not required in order for 32-bit applications to run under Windows 9x. Most of the functions of these files are now stored in the registry files. • The startup folder is checked for applications to load on startup. • Windows 9x also replaces many of the DOS start-up files such as IO.SYS, MSDOS.SYS and COMMAND.COM with newer versions. Most of the functions of the CONFIG.SYS and AUTOEXEC.BAT files are now handled by the new IO.SYS file, although entries in CONFIG.SYS will take precedence over entries in the IO.SYS file.

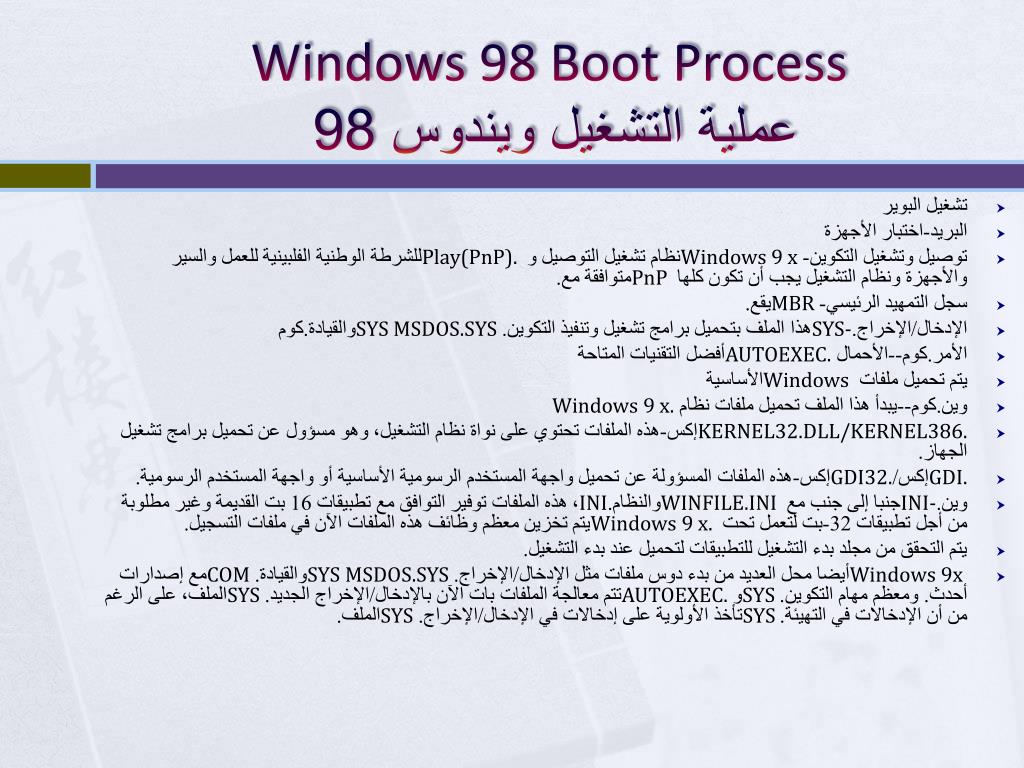

  4. Windows 98 Boot Process عملية التشغيل ويندوس 98 • تشغيل البوير • البريد-اختبار الأجهزة • توصيل وتشغيل التكوين-Windows 9 x نظام تشغيل التوصيل و Play(PnP). للشرطة الوطنية الفلبينية للعمل والسير والأجهزة ونظام التشغيل يجب أن تكون كلها PnP متوافقة مع. • سجل التمهيد الرئيسي-MBR يقع. • الإدخال/الإخراج.SYS-هذا الملف بتحميل برامج تشغيل وتنفيذ التكوين.SYS MSDOS.SYS والقيادة.كوم • الأمر.كوم--الأحمال AUTOEXEC.أفضل التقنيات المتاحة • يتم تحميل ملفات Windows الأساسية • وين.كوم--يبدأ هذا الملف تحميل ملفات نظام Windows 9 x. • KERNEL32.DLL/KERNEL386.إكس-هذه الملفات تحتوي على نواة نظام التشغيل، وهو مسؤول عن تحميل برامج تشغيل الجهاز. • GDI.إكس/GDI32.إكس-هذه الملفات المسؤولة عن تحميل واجهة المستخدم الرسومية الأساسية أو واجهة المستخدم الرسومية. • وين.INI-جنبا إلى جنب مع WINFILE.INI والنظام.INI، هذه الملفات توفير التوافق مع تطبيقات 16 بت القديمة وغير مطلوبة من أجل تطبيقات 32-بت لتعمل تحت Windows 9 x. يتم تخزين معظم وظائف هذه الملفات الآن في ملفات التسجيل. • يتم التحقق من مجلد بدء التشغيل للتطبيقات لتحميل عند بدء التشغيل. • Windows 9x أيضا محل العديد من بدء دوس ملفات مثل الإدخال/الإخراج.SYS MSDOS.SYS والقيادة.COM مع إصدارات أحدث. ومعظم مهام التكوين.SYS و AUTOEXEC.تتم معالجة الملفات بات الآن بالإدخال/الإخراج الجديد.SYS الملف، على الرغم من أن الإدخالات في التهيئة.SYS تأخذ الأولوية على إدخالات في الإدخال/الإخراج.SYS الملف.

  5. Windows 98 Boot/System file • IO.SYS • CONFIG.SYS • MSDOS.SYS and • COMMAND.COM

  6. Windows XP Boot Sequence • Ever wonder what happens from the time you turn your computer on until you see the Windows login screen? Let me tell you about it. • When you hit the power button on your computer a whole lot of stuff happens. We call this the boot process. In the days when I first started using computers there was literally a "boot disk", a floppy (5.25" not a 3.5") disk that told the system where to go and what to do so that the operating system would start up. Since then the boot sequence has become somewhat more complicated. So let me take you thru the steps the computer takes to get started. For my example I'm going to use a Windows XP system. • First is the POST, this stands for Power On Self Test, for the computer. This process tests memory as well as a number of other subsystems. You can usually monitor this as it runs each test. After that is complete the system will run POST for any device that has a BIOS (Basic Input-Output System). An AGP has its own BIOS, as do some network cards and various other devices. • Once the POST is complete and the BIOS is sure that everything is working properly, the BIOS will then attempt to read the MBR (Master Boot Record). This is the first sector of the first hard drive (called the Master or HD0). When the MBR takes over it means that Windows is now in control. • The MBR looks at the BOOT SECTOR (the first sector of the active partition). That is whereNTLDRis located, NTLDR is the BOOT LOADER for Windows XP. NTLDR will allow memory addressing, initiate the file system, read the boot.ini and load the boot menu. NTLDR has to be in the root of the active partition as do NTDETECT.COM, BOOT.INI, BOOTSECT.DOS(for multi-OS booting) and NTBOOTDD.SYS (if you have SCSI adapters) • Once XP is selected from the Boot Menu, NTLDR will run NTDETECT.COM, BOOT.INI and BOOTSECT.DOS to get the proper OS selected and loaded. The system starts in 16-bit real mode and then moves into 32-bit protected mode. • NTLDR will then load NTOSKRNL.EXE and HAL.DLL. Effectively, these two files are windows XP. They must be located in %SystemRoot%System32. • NTLDR reads the registry, chooses a hardware profile and authorizes device drivers, in that exact order. • At this point NTOSKRNL.EXE takes over. It starts WINLOGON.EXE that in turn starts LSASS.EXE, this is the program that display the Logon screen so that you can logon.

  7. تسلسل التمهيد XP Windows في أي وقت تساءلت ماذا يحدث من وقت تشغيل الكمبيوتر الخاص بك حتى تظهر لك شاشة تسجيل دخول Windows؟ واسمحوا لي أن أقول لكم عن ذلك. • يحدث عندما تضغط على زر الطاقة على الكمبيوتر الخاص بك مجموعها كثير من الأشياء. ونحن ندعو هذا عملية التمهيد. في أيام عندما بدأت أولاً باستخدام أجهزة الكمبيوتر هناك حرفيا "قرص تمهيد" قرص مرن (5.25 "لم 3.5") التي صرح النظام أين تذهب وماذا تفعل حتى يبدأ نظام التشغيل. ومنذ ذلك الحين أصبح تسلسل التمهيد إلى حد ما أكثر تعقيداً. ذلك اسمحوا لي أن يأخذك من خلال الخطوات يحيط جهاز الكمبيوتر لبدء التشغيل. على سبيل المثال بلدي أنا ذاهب إلى استخدام نظام التشغيل Windows XP. • أولاً هي الوظيفة، تقف هذه السلطة على الاختبار الذاتي لجهاز الكمبيوتر. هذه العملية اختبارات الذاكرة، فضلا عن عدد من الأنظمة الفرعية الأخرى. وعادة ما يمكن رصد هذا أثناء تشغيله كل اختبار. بعد الانتهاء من هذا النظام سيتم تشغيل وظيفة لأي جهاز يحتوي BIOS (نظام الإخراج الأساسي). وقد AGP BIOS الخاص به، شأنها في ذلك شأن بعض بطاقات الشبكة وغيرها من الأجهزة. • بمجرد اكتمال هذا المنصب و BIOS التأكد من أن كل شيء يعمل بشكل صحيح، ثم سيحاول BIOS قراءة MBR (سجل التشغيل الرئيسي). وهذا القطاع الأول في محرك الأقراص الثابتة الأولى (تسمى الرئيسية أو HD0). عندما تتسلم MBR فهذا يعني أن Windows حاليا في عنصر التحكم. • ويتناول MBR "قطاع التمهيد" (القطاع الأول من القسم النشط). حيث يوجد NTLDR NTLDRهو "محمل التمهيد" لنظام التشغيل Windows XP. NTLDR سيتم السماح بمعالجة الذاكرة والشروع في نظام الملفات وقراءة الملف boot.ini وتحميل قائمة التمهيد. NTLDR قد يكون في جذر القسم النشط، شأنها في ذلك شأن NTDETECT.COM، التمهيد.INI BOOTSECT.دوس (بالنسبة مولتيوس التمهيد) ونتبوتد.SYS (إذا كان لديك محولات SCSI) • حالما يتم تحديد نظام التشغيل XP من "قائمة التشغيل"، سيتم تشغيل NTLDR NTDETECT.COM، التمهيد.INI و BOOTSECT.دوس للحصول على نظام التشغيل الصحيح المحدد وتحميلها. النظام يبدأ في 16-بت الوضع الحقيقي، وثم ينتقل إلى الوضع المحمي 32 بت. • سوف ثم تحميل NTLDR NTOSKRNL.EXE و HAL.DLL. فعلياً، هذه الملفين هي نظام التشغيل windows XP. يجب أن يكون موجوداً في% SystemRoot% System32. • NTLDR يقرأ التسجيل واختيار تشكيل جانبي لجهاز، ويأذن لبرامج تشغيل الأجهزة، بهذا الترتيب الدقيق. • وعند هذه النقطة NTOSKRNL.تتولى EXE. ويبدأ WINLOGON.EXE الذي يبدأ بدوره LSASS.EXE، هذا البرنامج الذي عرض شاشة تسجيل الدخول بحيث يمكنك تسجيل الدخول.

  8. Windows XP Boot/System file • NTLDR • NTDETECT.COM • BOOT.INI [boot loader]timeout=30default=multi(0)disk(0)rdisk(0)partition(2)\WINDOWS[operating systems]multi(0)disk(0)rdisk(0)partition(2)\WINDOWS="Microsoft Windows XP" /fastdetectC:\ = "Microsoft Windows"

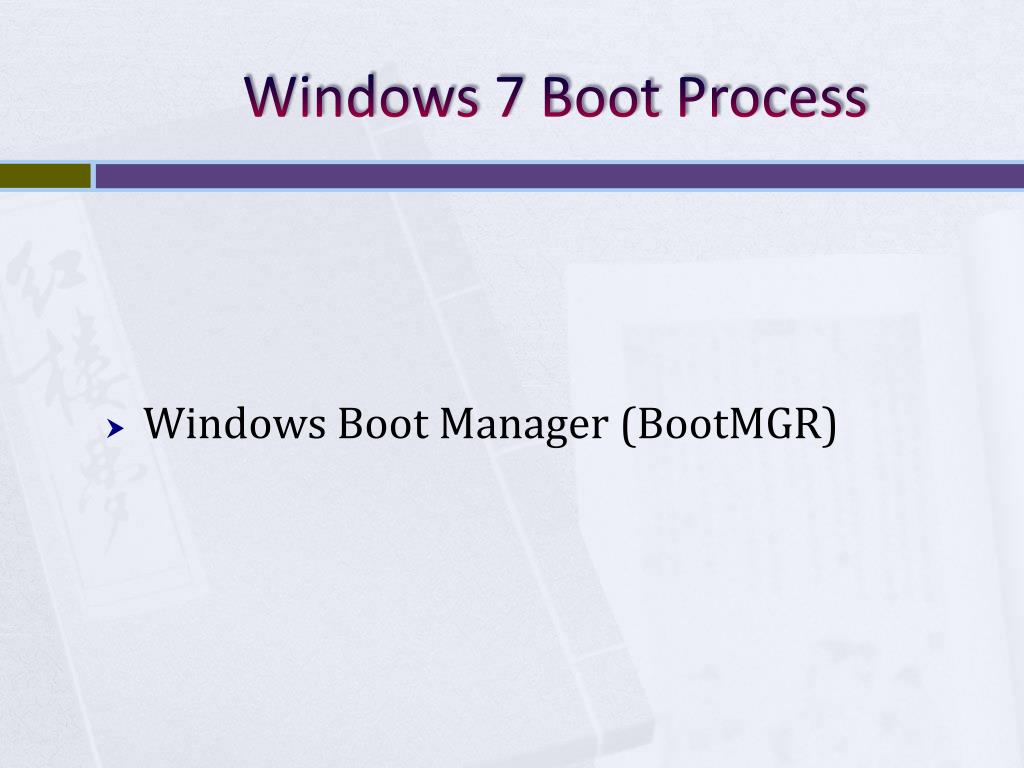

  9. Windows 7 Boot Process • Windows Boot Manager (BootMGR)

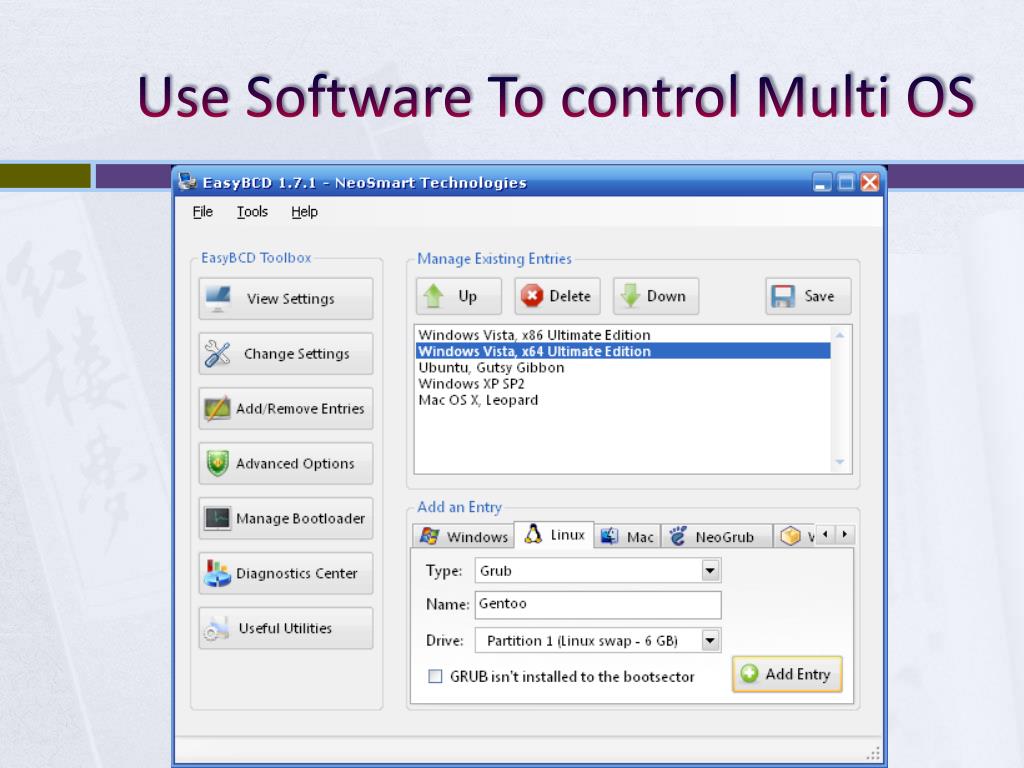

  10. Use Software To control Multi OS

  11. The A+ exams test the following areas of knowledge: • Installation, configuring and upgrading • Diagnosis and troubleshooting • Preventive maintenance • Motherboard, processors and memory • Printers • Basic networking • OS fundamentals • Networks
