1. Redes FTTH Ing. Juán Dominguez Tecnored SA

2. Contenidos • Acerca de Tecnored SA • Introducción a Redes FTTH • Servicio de Valor Agregado sobre redes FTTH • Ventajas con respecto a otro tipo de redes ( HFC, ADSL ) • Distancias máximas y anchos de banda disponible • Costos de Mantenimiento y operación de la red • Arquitectura de Redes PON • Diferentes tipos de diseño de Red • Componentes de la red de distribución y usuario • Integración con redes de Televisión Analógica Soluciones. • Casos de Éxito implementados por TecnoRed • Costos de una Red FTTH Tecnored – Redes FTTH

3. Introducción Redes FTTH

4. ¿Qué significa FTTH / GePON ? FTTH ( Fiber to the Home ) GePON ( Gigabit Ethernet Passive Optical Network ) Tecnología de acceso con fibra hasta el hogar Introducción • Hola que tal

5. ¿Por qué empezar con FTTH? Introducción Aumento de la necesidad de ancho de banda en el cliente Crecimiento de nuevas tecnologías como IPTV, Video on Demand, vigilancia, etc. Opción por excelencia para brindar Triple Play Inversión a prueba de futuro Proyecciones a futuro muestran FTTH como la única capaz de soportar todos los servicios Actualmente gran parte del mundo, USA, Europa y Asia están apostando fuertemente a esta tecnología • Hola que tal

6. FTTH y su gran abanico de Servicios Introducción

7. FTTH es la única red que puede proveer la demanda de ancho de banda de los usuarios en el futuro Introducción

8. FTTH es la única red que puede proveer la demanda de ancho de banda de los usuarios en el futuro Introducción

9. FTTH es la única red que puede proveer la demanda de ancho de banda de los usuarios en el futuro Introducción

10. FTTH es la única red que puede proveer la demanda de ancho de banda de los usuarios en el futuro Introducción

11. FTTH es la única red que puede proveer la demanda de ancho de banda de los usuarios en el futuro Introducción

12. Hacia redes simétricas • Nuevos servicios requieres no solo altos de banda, sino también simétricos • Tráfico de subida es cada dia mayor y eran escasas o nulas las redes totalmente simetricas hasta la llegada de FTTH. • Facebook, grooveshark, fotos, videos, todo apunta a compartir información, por ende el tráfico de subida cumple un rol muy importante. Juegos Online Teleworking Introducción ContenidoInteractivo Almac. Online Videoconferencia Subir Audio / Video

13. Mas servicios sobre FTTH • Posibilidad de brindar a un cliente en particular un servicio de internet dedicado. • Posibilidad de crear vlans sobre vlans para interconectar a toda una empresa, de manera que pase por nuestra red de forma transparente ( QinQ ) • Servicio de conexion entre clientes remotos de nuestra red, de hasta 1Gbps dedicado. Introducción

14. Ventajas de una Red FTTH

15. Ventajas Enorme capacidad de transmisión de información. Baja atenuación: Largas distancias sin repetidores ( hasta 20 Km ). Posibilidad de brindar N-Play sin limitaciones, y servicios futuros de gran ancho de banda. Red totalmente pasiva, sin necesidad de instalar equipos activos en la planta externa. Posibilidad de actualizar una red CATV a FTTH, y seguir brindando televisión ya sea analógica o digital utilizando RFoG. Redes FTTH • Hola que tal

16. Ventajas Soporta no solo Televisión digital, sino también Televisión convencional analógica ( CATV ), bajando los costos de mantenimiento de la red ( OPEX ), entre otros. Opción ideal para cable operadores que tienen que actualizar su planta externa, debido al deterioro con el paso del tiempo de la misma. Ampliación del ancho de banda ( futuro, escalable a 10Gbps ) con nuevas tecnologías 10Gepon, solo cambiando el equipo en la cabecera, sin necesidad de actualizar la red. Redes FTTH • Hola que tal

17. Comparación con otras tecnologíasFTTH vs ADSL / HFC Redes FTTH

18. Infraestructura Redes FTTH

19. Arquitectura Básica de Red Infraestruct. Redes FTTH

20. Arquitectura de red Distribuida • PON ( Ventajas )： • 1:2~1:32 splitter • Ahorro de OPEX； • Reducción de espacio y costo A futuropodemosinstalarotro splitter en la distribucion y dividir 1:4 y 1:8 u otrasformas. Infraestruct. Redes FTTH Splitter O L T ONU ONU Ahorro de Recursos de Fibra 1.25G transfererencia ，hasta 40 Mbps promedioporusuario. ONU

21. Arquitectura de red Centralizada Splitter y patchera de fibra en Armarios Infraestruct. Redes FTTH Un solo nivel de splitter Distribución de serviciossegun el cliente ONU O L T ONU • Sencillaactualizacion de equipamiento • Instalación de splitters a medidaque se van instalandousuarios ( reducción de costos ) • Facilmantenimiento de red ONU • Clasificacion de serviciosporcliente. • Sencillainstalacion de enlaces punto a punto • Facillocalizacion de fallas

22. Ejemplo de Plantel Externo Infraestruct. Redes FTTH

23. Ejemplo de Plantel Externo Infraestruct. Redes FTTH Splitter x 32 Entrada de Fibra Armario Externo

24. Ejemplo de Plantel Externo Splitter x 32 para Armario Infraestruct. Redes FTTH Fibra optica Entrada 32 Salidas de FO

25. Ejemplo de Plantel Externo Infraestruct. Redes FTTH Splitter x 32 Patchera de Fibra

26. Ejemplo de Plantel Externo Infraestruct. Redes FTTH

27. EquipamientoRedes FTTH

28. Equipo de CabeceraOLT8000 Equipos Redes FTTH Puertos Gigabit Ethernet Placa PON para 2 puertos PON SPF Puertos PON SFP

29. Equipo de CabeceraOLT8000 Equipos Redes FTTH Chasis con fuentes redundantes Fuente Primaria Fuente Secundaria

30. Equipo de CabeceraOLT8000 Caracteristicas Principales Equipos Redes FTTH • Ampliable hasta 8 puertos PON • 1,25Gbps simétricos por puerto • Hasta 64 usuarios por puerto ( 32 usuarios recomendado ) • Preparada para soportar IPTV • Completa integración con switches Ethernet. • Soporta ONUs ( equipos cliente ) de Triple Play, y tambien con los diferentes servicios por separado.

31. Equipos de ClienteONU Internet 100 Mbps Equipos Cliente – Redes FTTH Puerto PON Ethernet 100 Mbps

32. Equipos de ClienteONU Internet 100Mbps Equipos Cliente – Redes FTTH Puerto de Administración Puerto PON Ethernet 10/100/1000 Mbps

33. Equipos de ClienteONU Internet + Telefonía Equipos Cliente – Redes FTTH Puerto PON 4 x Datos 2 x Telefonía

34. Equipos de ClienteONU Triple Play Equipos Cliente – Redes FTTH Televisión Puerto RF Puerto PON 2 x Telefonía 4 x Datos

35. Aprovisionamiento Redes FTTH

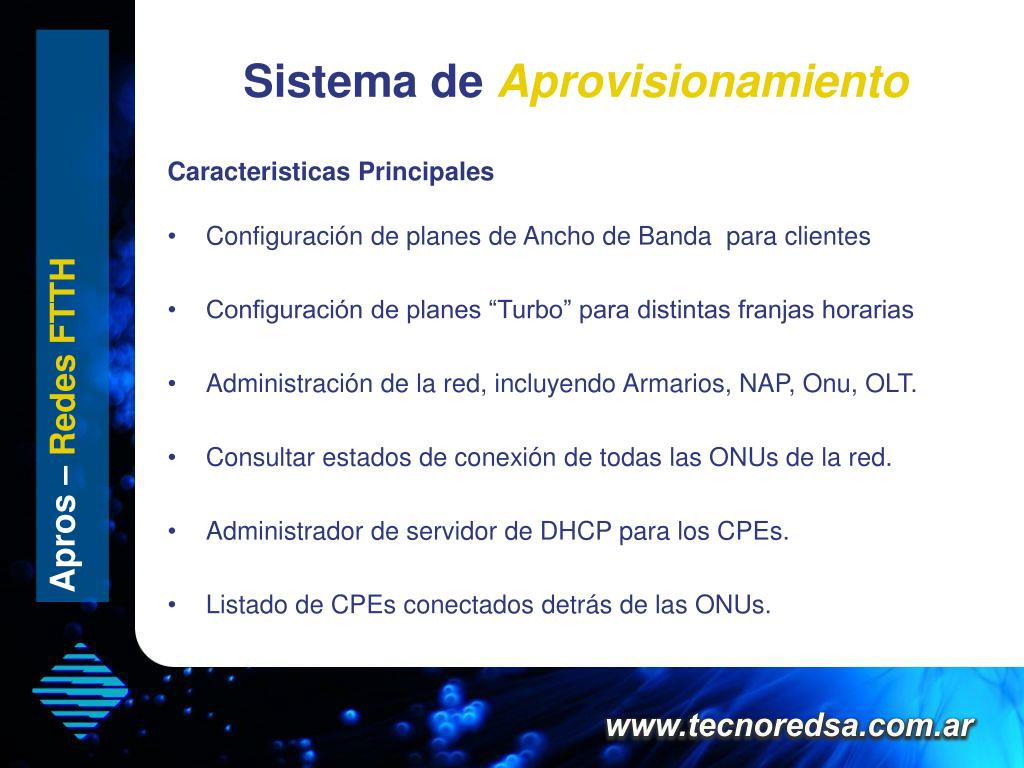

36. Sistema de Aprovisionamiento Apros – Redes FTTH Caracteristicas Principales • Configuración de planes de Ancho de Banda para clientes • Configuración de planes “Turbo” para distintas franjas horarias • Administración de la red, incluyendo Armarios, NAP, Onu, OLT. • Consultar estados de conexión de todas las ONUs de la red. • Administrador de servidor de DHCP para los CPEs. • Listado de CPEs conectados detrás de las ONUs.

37. Sistema de Aprovisionamiento Pantalla Carga de ONUs Apros – Redes FTTH Splitter x 32

38. Sistema - Carga de Planes Apros – Redes FTTH Splitter x 32

39. Pantalla - Carga de red Apros – Redes FTTH Splitter x 32

40. Sistema de Aprovisionamiento Apros – Redes FTTH

41. TelevisiónRedes FTTH

42. Televisión sobre redes PON Televisión en Redes PON • Puedo brindar TV analogica covencional? SI • Puedo brindar TV digital? SI • Puedo brindar TV HD? SI • Puedo brindar IPTV ? SI

43. Televisión sobre redes PON Televisión en Redes PON

44. Televisión sobre redes PON Televisión en Redes PON

45. Televisión sobre redes PON Televisión en Redes PON

46. Televisión sobre redes PON Televisión en Redes PON

47. Televisión sobre redes PON Televisión en Redes PON

48. Que necesito para brindar TV analógica ? Televisión en Redes PON Transmisor CATV ( amplificador CATV )

49. Que necesito para brindar TV analógica ? Televisión en Redes PON EDFA ( amplificador combinador de señales )

50. Micronodo Salida CATV AN-CATV-P9128 Equipos de Cliente TV Entrada Óptica Salida RF
