  1. Data Warehouse Equipe: Gilmar Ferreira Marcos Costa Ricardo Araújo

  2. O Cenário • Corporações • Necessitam de decisões rápidas e precisas • Reação rápida a mudanças do ambiente • Obtenção de vantagem competitiva Centro de Informática - UFPE

  3. O Cenário • Dados • Disponíveis em sistemas não integrados • Espalhados em múltiplas e independentes plataformas • Dificuldade de análise Centro de Informática - UFPE

  4. Conceitos • Processamento Operacional (OLTP) • Funcionalidades do negócio • Processamento de transações: inserção, atualização, consulta e deleção • Reflete valor corrente, não-redundante e atualizável • Altamente voláteis • Modelagem E/R Centro de Informática - UFPE

  5. Conceitos • Processamento Analítico (OLAP) • Suporte à tomada de decisão • Dados históricos, não voláteis, ready-only • Integram informações de diversos sistemas operacionais • Permitem identificações de perfis, tendências e padrões Centro de Informática - UFPE

  6. Conceitos • Processamento Analítico (OLAP) • Redundância de dados aceita • Alto desempenho na recuperação de dados versus economia de espaço • Banco de Dados Multidimensional Centro de Informática - UFPE

  7. Conceitos • OLTP X OLAP Centro de Informática - UFPE

  8. Conceitos • MOLAP • Banco de dados multidimensional • Conjunto de interfaces, aplicações e banco de dados • Tecnologia proprietária • Dados armazenados em cubo de n dimensões • Alta performace Centro de Informática - UFPE

  9. Conceitos • ROLAP • Conjunto de interfaces e aplicações que dá ao BD relacional características dimensionais • HOLAP • Combina as tecnologias MOLAP E ROLAP • Objetivo: combinar as melhores características de ambas Centro de Informática - UFPE

  10. Conceitos • Sistema de Apoio à Decisão (SAD) • Realizam processamento analítico • Provêem as informações necessárias ao usuário • Permitem análise de situações e tomada de decisões • Necessidades estratégicas e táticas Centro de Informática - UFPE

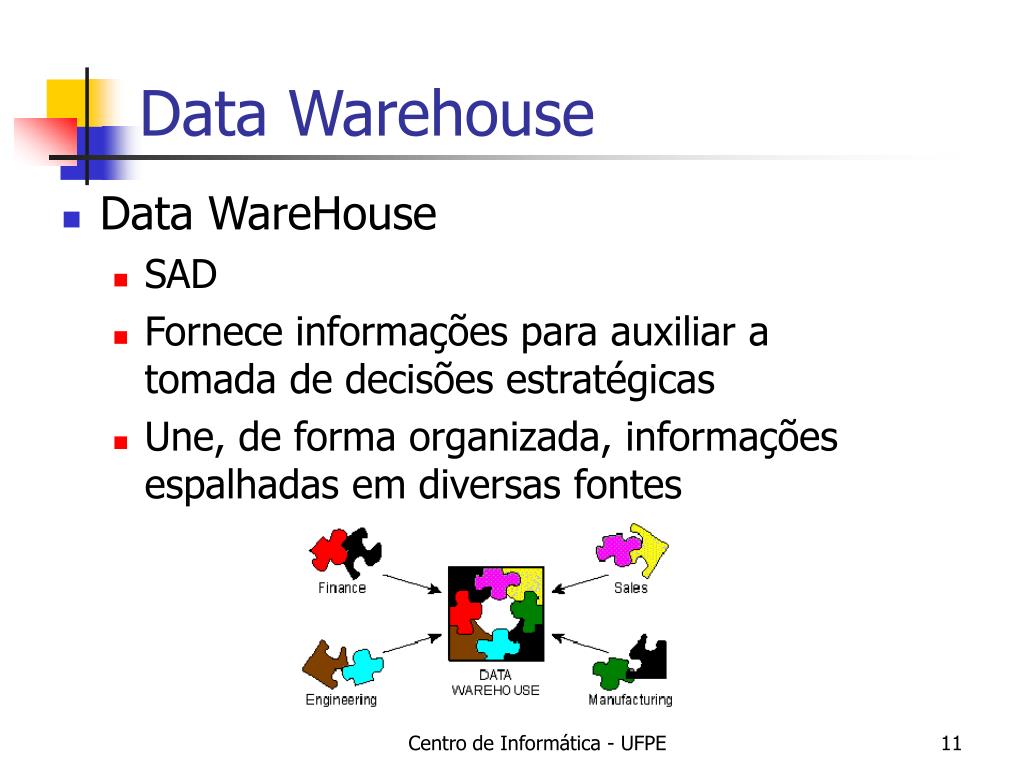

  11. Data Warehouse • Data WareHouse • SAD • Fornece informações para auxiliar a tomada de decisões estratégicas • Une, de forma organizada, informações espalhadas em diversas fontes Centro de Informática - UFPE

  12. Definição de DW • Data WareHouse • Inmon: Data Warehouse é uma coleção de dados orientados à assunto, integrada, dinâmica e não-volátil, para o suporte a decisões de gerenciamento • Kimball: Data Warehouse é a fonte de dados de consulta do empreendimento Centro de Informática - UFPE

  13. Data Mart • Data Mart • Subconjunto lógico do DW • Projetado para representar uma função particular do negócio • Rapidamente implementável e de baixo custo • Controle local, em vez de centralizado • Redução do tempo de resposta a consultas Centro de Informática - UFPE

  14. Data Mart • Problemas • Pode acarretar a fragmentação de dados da organização • Solução • Deve haver planejamento para futura integração com um DW único de toda empresa • Construção de um DW na forma de DM distribuídos em unidades individuais Centro de Informática - UFPE

  15. ODS: Operational Data Store • ODS • Usados para decisões a curto prazo envolvendo aplicações de missão crítica • Trabalha diretamente com sistemas legados • Dados mais antigos podem ser movidos e sumarizados para o DW Centro de Informática - UFPE

  16. Modelagem Processamento Analítico • Problemas da Modelagem E/R • Redução de visão global do negócio para grandes modelos • Não tem alto desempenho na recuperação de dados (principalmente joins) • Para cada variação na estrutura do modelo, há necessidade de reescrever e ajustar as implementações Centro de Informática - UFPE

  17. Modelagem Processamento Analítico • Modelagem Dimensional • Específica para processamento analítico • Apresentação de dados padronizada, intuitiva e que permite alto desempenho de acesso • Dois tipo de tabelas: Fato e dimensão. • Chave primária simples da tabela dimensão corresponde à chave estrangeira de fato (Esquema estrela) Centro de Informática - UFPE

  18. O ambiente de um DW Arquitetura resumida de DW Centro de Informática - UFPE

  19. Características básicas • Orientado por tema • Integrado • Não-volátil • Variante no tempo • Dados sumarizados • Metadados • Dados oriundos de fontes internas e/ou externas Centro de Informática - UFPE

  20. Orientado por temas • Refere-se ao fato do DW armazenar informações sobre temas específicos importantes para o negócio da empresa • Exemplos produtos, atividades, contas, clientes, etc. • O ambiente operacional é organizado por aplicações funcionais • Exemplo, em uma organização bancária, estas aplicações incluem empréstimos, investimentos e seguros. Centro de Informática - UFPE

  21. Integrado • Refere-se à consistência de nomes das unidades das variáveis • Dados foram transformados até um estado uniforme • Por exemplo, todas as medidas (cm, polegadas,jardas) são convertidas para metros. Centro de Informática - UFPE

  22. Não volátil • Permite o "load-and-access” • Os dados após serem extraídos, transformados e transportados para o DW estão disponíveis aos usuários somente para consulta Centro de Informática - UFPE

  23. Variante no tempo • Os DW armazenam dados por um período de tempo de 5 a 10 anos • Refere-se a algum momento específico • não é atualizável • No DW haverá sempre uma tabela dimensão ou fato, cuja estrutura registrará o elemento tempo Centro de Informática - UFPE

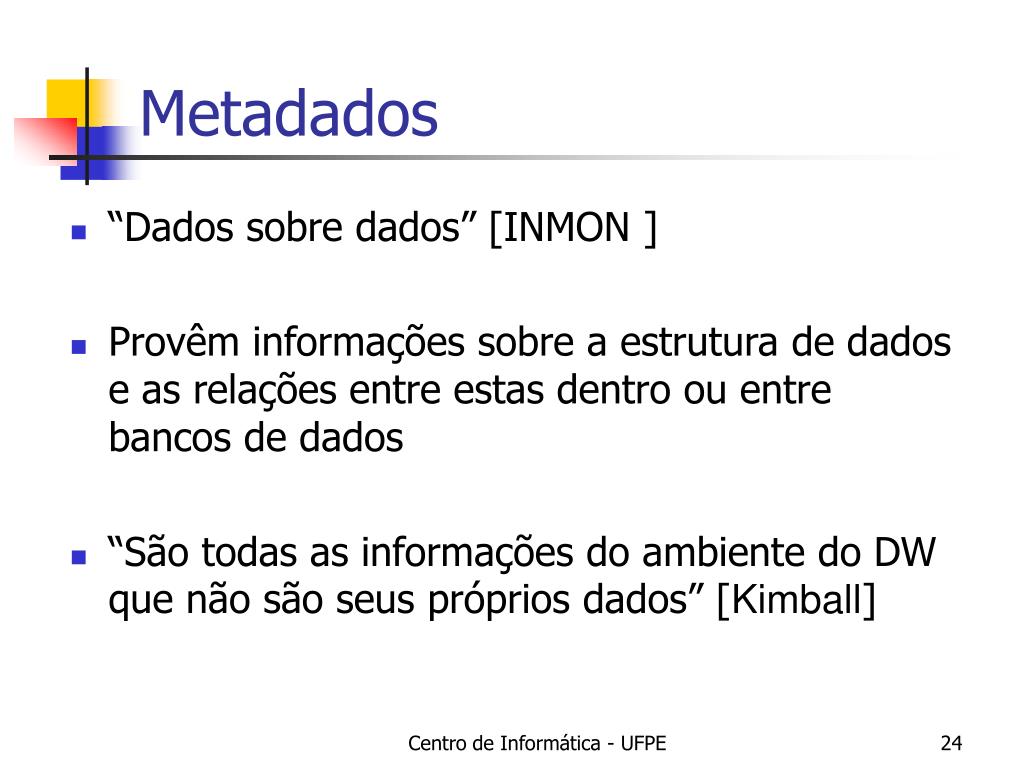

  24. Metadados • “Dados sobre dados” [INMON ] • Provêm informações sobre a estrutura de dados e as relações entre estas dentro ou entre bancos de dados • “São todas as informações do ambiente do DW que não são seus próprios dados” [Kimball] Centro de Informática - UFPE

  25. Granularidade • É o nível de detalhes dentro do banco de dados do DW • Quanto menor a granularidade, maior o nível de detalhes e, conseqüentemente, maior o volume de dados armazenado • Exemplo, Registro de Vendas de uma rede de supermercados: • diária: sumarização de vendas e carga diária no Banco de Dados • mensal: sumarização de dados e carga a cada 30 dias no Banco de Dados Centro de Informática - UFPE

  26. Agregação • São registros sumarizados logicamente redundantes com os dados básicos do DW • Finalidades: • melhorar o tempo de reposta as consultas • reduzir o tempo de processamento • reduzir espaço de armazenamento Centro de Informática - UFPE

  27. Modelagem dimensional • Hipercubo, onde cada célula contém um valor a partir dos lados desse cubo que definem as dimensões valor Centro de Informática - UFPE

  28. Modelagem dimensional • Representação voltada para processamento analítico. Intuitividade para o decisor • Suporte de tecnologias MOLAP, ROLAP ou HOLAP • Dois tipos principais de estruturas ou esquemas: estrela (star schema) ou floco de neve (snowflake schema) Centro de Informática - UFPE

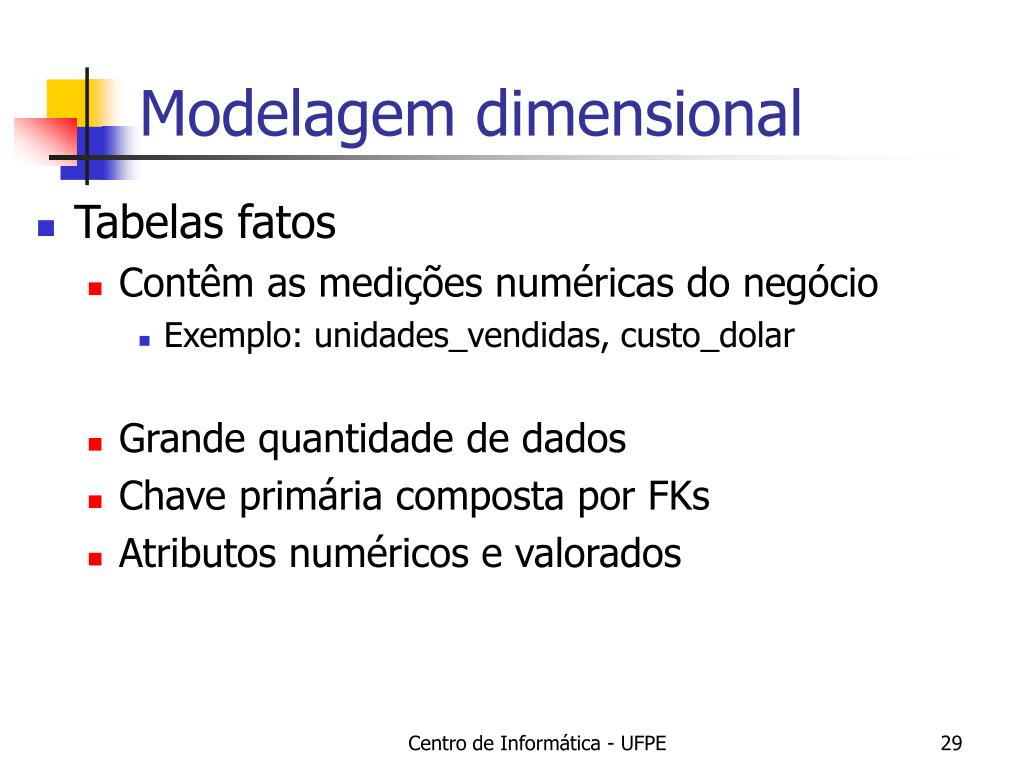

  29. Modelagem dimensional • Tabelas fatos • Contêm as medições numéricas do negócio • Exemplo: unidades_vendidas, custo_dolar • Grande quantidade de dados • Chave primária composta por FKs • Atributos numéricos e valorados Centro de Informática - UFPE

  30. Modelagem dimensional • Tabelas dimensão • Contém dados descritivos do negócio • Chave primária simples • Pequena quantidade de informações se comparadas com as tabelas fato • Modelos reais contêm entre 4 e 15 dimensões • Modelos com mais de 20 dimensões devem ser melhor estudados Centro de Informática - UFPE

  31. Esquema estrela Este esquema é chamado de estrela, por apresentar a tabela de fatos "dominante" no centro do esquema e as tabelas de dimensões nas extremidades. Centro de Informática - UFPE

  32. Esquema estrela • Permite projetar o BD da forma como o usuário pensa em usá-lo analiticamente • Limitações: • Tabela dimensional possui uma quantidade muito grande de atributos • Soluções: • Múltiplas tabelas de fatos • Tabelas associativas • Tabelas externas Centro de Informática - UFPE

  33. Esquema estrela Múltiplas tabelas de fato Centro de Informática - UFPE

  34. Esquema estrela Tabelas associativas Centro de Informática - UFPE

  35. Esquema estrela Tabelas externas Centro de Informática - UFPE

  36. Esquema floco de neve Extensão esquema estrela onde cada uma das "pontas" da estrela passa a ser o centro de outras estrelas Centro de Informática - UFPE

  37. Integração de Data Marts e DW • Possível através do conceito de Data Warehouse bus • Esquema geral e padronizado de tabelas dimensão e fato • Permite desenvolvimento evolucionário Centro de Informática - UFPE

  38. Topologias de DWs • Centralizada • Único Banco de Dados Físico • usados onde existe uma necessidade comum de informações. • Data Warehouse e Data Marts • ligação de vários DM a um DW • Usuário pode pode acessar os DM (gerente de departamento) ou acessar o DW para obter informações globais da organização Centro de Informática - UFPE

  39. Topologias de DWs • Distribuída • Vários DW interligados através de uma rede com forte suporte a processamento distribuído • Usuário pode conectar-se a qualquer DW • Apresenta problemas de desempenho • Será muito utilizada para dar suporte às aplicações para Web. Centro de Informática - UFPE

  40. Topologias de DWs • Desenvolvimento estratégico Desenvolvimento botton-up de Data Marts Desenvolvimento top-down de dados • Possibilita criação de Sistemas flexíveis e escaláveis Centro de Informática - UFPE

  41. Arquitetura de um DW • Arquitetura de Dados • Uma camada (one tier) • Dados armazenados uma única vez • Duas camadas (two tier) • Dados operacionais e analíticos separados em camadas distintas • Três camadas (three tier) • Transformação de dados não é executada em um único passo Centro de Informática - UFPE

  42. Arquitetura de Dados do DW • Uma camada Centro de Informática - UFPE

  43. Arquitetura de Dados do DW • Duas camadas Centro de Informática - UFPE

  44. Arquitetura de Dados do DW • Três camadas Centro de Informática - UFPE

  45. Arquitetura de um DW • Arquitetura de Acesso aos Dados • Duas camadas • Acesso direto ao DW e Metadados • Três camadas (ROLAP) • Servidor de aplicações • Três camadas + (MOLAP) • Servidor de aplicações + Cubo OLAP Centro de Informática - UFPE

  46. Arquitetura de Acesso aos Dados do DW • Duas camadas Centro de Informática - UFPE

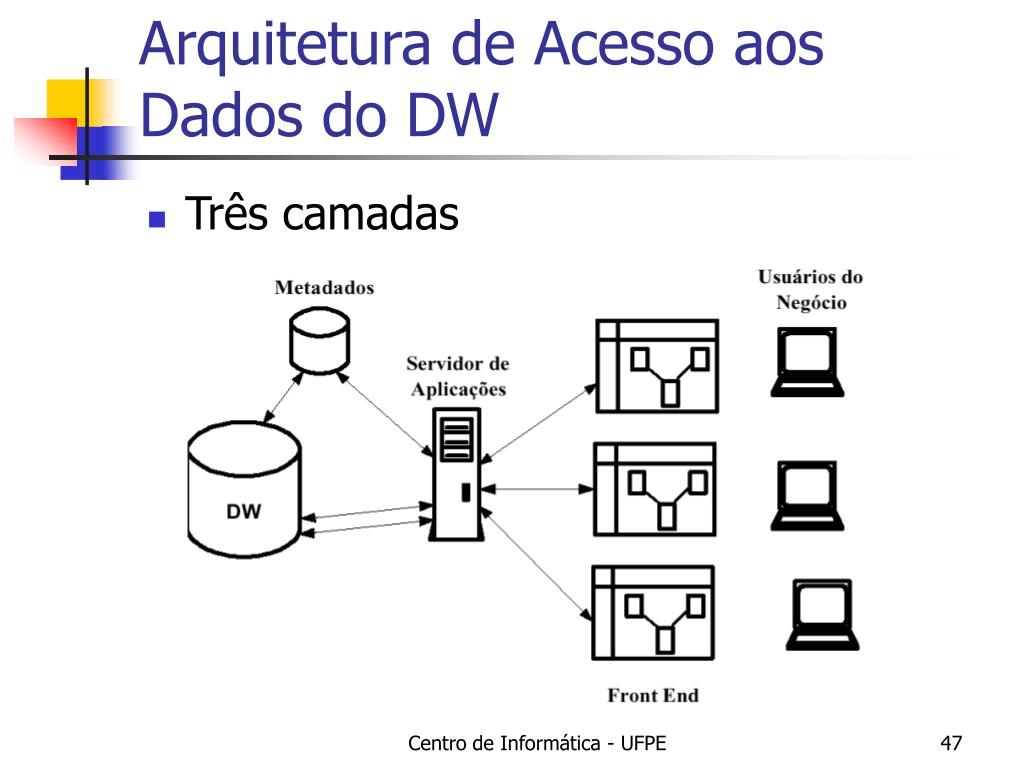

  47. Arquitetura de Acesso aos Dados do DW • Três camadas Centro de Informática - UFPE

  48. Arquitetura de Acesso aos Dados do DW • Três camadas + Centro de Informática - UFPE

  49. Arquitetura de um DW • Arquitetura Funcional • Plano geral do que se deseja do Data Warehouse • Descreve o fluxo de dados em todas as etapas • Especifica técnicas e ferramentas necessárias Centro de Informática - UFPE

  50. Arquitetura Funcional do DW Centro de Informática - UFPE
