Step.7 ダイナミック（動的） ルーティング

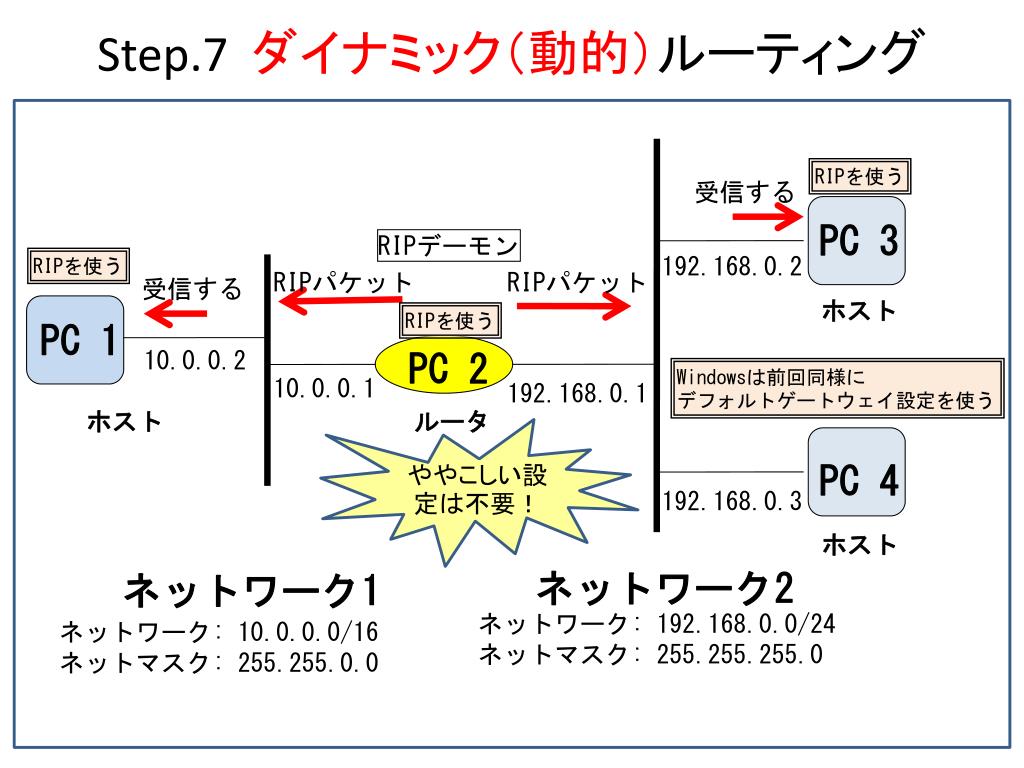

Step.7 ダイナミック（動的） ルーティング. RIP を使う. 受信 する. PC 3. RIP デーモン. RIP を使う. 192.168.0.2. RIP パケット. RIP パケット. 受信 する. ホスト. RIP を使う. PC 1. PC 2. 10.0.0.2. Windows は前回同様に デフォルトゲートウェイ設定を使う. 10.0.0.1. 192.168.0.1. ホスト. ルータ. ややこしい設定は不要！. PC 4. 192.168.0.3. ホスト. ネットワーク 2. ネットワーク 1.

becka
Télécharger la présentation

Step.7 ダイナミック（動的） ルーティング

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Step.7 ダイナミック（動的）ルーティング • RIPを使う 受信する PC 3 RIPデーモン RIPを使う 192.168.0.2 RIPパケット RIPパケット 受信する ホスト RIPを使う PC 1 PC 2 10.0.0.2 Windowsは前回同様に デフォルトゲートウェイ設定を使う 10.0.0.1 192.168.0.1 ホスト ルータ ややこしい設定は不要！ PC 4 192.168.0.3 ホスト ネットワーク2 ネットワーク1 ネットワーク: 192.168.0.0/24 ネットマスク: 255.255.255.0 ネットワーク: 10.0.0.0/16 ネットマスク: 255.255.0.0

  2. 比較： スタティック（静的）ルーティング 全てのPCに個別の設定 を入れておく必要あり 宛先の分からないネットワーク宛 のパケットはPC2へ送れ！ PC 3 192.168.0.0/24宛 のパケットはPC2へ送れ！ 192.168.0.2 10.0.0.0/16宛も、192.168.0.0/24宛も どちらも知っている ホスト PC 1 PC 2 10.0.0.2 宛先の分からないネットワーク宛 のパケットはPC2へ送れ！ 10.0.0.1 192.168.0.1 ホスト ルータ PC 4 192.168.0.3 ホスト ネットワーク1 ネットワーク2 ネットワーク: 192.168.0.0/24 ネットマスク: 255.255.255.0 ネットワーク: 10.0.0.0/16 ネットマスク: 255.255.0.0

  3. 物理的なネットワーク構成 Step6と同じ構成を使う ルータ PC 2 PC 1 PC 3 PC 4 10.0.0.1 10.0.0.2 192.168.0.2 192.168.0.3 192.168.0.1 Linux Linux Linux Windows （ノートPC） eth0 eth0 eth1 eth0 ローカルエリア接続 UTPケーブル ネットワーク1 ネットワーク2 ハブ１ ハブ２ ネットワーク: 10.0.0.0/16 ネットマスク: 255.255.0.0 ネットワーク: 192.168.0.0/24 ネットマスク: 255.255.255.0

  4. ルーティングテーブルの例 route –n コマンド $ route -n カーネルIP経路テーブル 受信先サイト ゲートウェイ ネットマスク フラグ Metric Ref 使用数 ｲﾝﾀﾌｪｰｽ 192.168.0.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0 10.0.0.0192.168.0.1255.255.0.0UG 0 0 0 eth0 • 0.0.0.0192.168.0.9 0.0.0.0 UG 0 0 0 eth0 127.0.0.0 0.0.0.0 255.0.0.0 U 0 0 0 lo Uのみは直接接続されているネットワークを表す（同一セグメント） • 10.0.0.0/16 という宛先の送り先は 192.168.0.1 ループバック（自分自身） 宛先が 0.0.0.0/0 はデフォルトゲートウェイを表す
