Résolution de noms (DNS)

1. Résolution de noms (DNS) Cours Réseaux R. Dapoigny Dpt Informatique Annecy

2. Résolution de noms www.machin.com? Résolution de noms 210.132.14.153

3. Domaine français Sous domaine iutacy Sous domaine univ-savoie Machine osiris du sous domaine iutacy Résolution de noms http://osiris.iutacy.univ-savoie.fr

4. DNS • Par souci de simplification, les références aux utilisateurs et aux serveurs sur Internet utilisent des identificateurs littéraux (exemple, osiris.iutacy.univ-savoie.fr). • L'équivalence entre les noms et les adresses IP est gérée par le DNS (Domain Name Server) ou serveur de noms.

5. Domaines • Avant de consulter le serveur de noms, un fichier local est consulté (/etc/hosts sur UNIX). • Ce fichier contient les équivalences entre un nom symbolique et une adresse IP pour chaque machine du réseau local. • Si la construction de ce type de tables ne pose pas de problèmes pour les petits réseaux, il en va tout autrement pour l'Internet. • Pour simplifier la gestion des tables, les adresses ont été regroupées en domaines. • Ces domaines sont structurés selon un modèle hiérarchique dans lequel chaque niveau est séparé de son voisin par un point.

6. Domaines • Le domaine le plus haut dans la hiérarchie est situé le plus à droite de l'adresse. • Chaque domaine contient des sous-domaines situés à gauche. • Dans les domaines de premier niveau on trouve des domaine par intérêt (.edu, .org, .net, ...) et des domaines nationaux (.fr, .ch, .ca, ...).

7. Domaines de premier niveau • 7 domaines racines prédéfinis : • com : organisations commerciales ; ibm.com • edu : organisations concernant l’education ; mit.edu • gov : organisations gouvernementales ; nsf.gov • mil : organisations militaires ; army.mil • net : organisations réseau Internet ; worldnet.net • org : organisations non commerciales ; eff.org • int : organisations internationales ; nato.int • organisations nationales : fr, uk, de, it, us, au, ca, se, etc.

8. Exemple

9. Domaine complet fr Domaine fr centralweb Domaine centralweb inria m1 noeud m1.centralweb.fr • Base de données distribuée au niveau mondial : INTERNic (AfNic) pour enregistrer son nom de domaine Un domaine est un sous-arbre de l’espace nom de domaine Des noeuds peuvent avoir les mêmes noms dans des domaines différents : ns.centralweb.fr et ns.renault.fr

10. Résolution de noms • Fichier HOSTS (internes à la machine)127.0.0.1 localhost 93.50.231.44 Osiris #Serveur réseau péda193.50.231.10 saphir 192.70.102.240 CharlieAdapté à la résolution locale, maintenance nécessaire • Serveur DNS

11. ca fr bc ab on qb domaine zone DNS Un serveur de noms enregistre les données propres à une partie de l’espace nom de domaine dans une zone • Serveurs de noms primaires • Serveurs de noms secondaires

12. DNS • Chaque domaine détient la responsabilité de ses sous-domaines. • Par exemple des universités françaises constituent chacune un sous-domaine de fr (univ-savoie.fr, représente le sous-domaine de l'université de Savoie). • Dans un sous-domaine, on peut introduire un ou plusieurs sous-domaines de niveau inférieur (zones) sous l'autorité du sous-domaine précédent. Par exemple, dans iutacy.univ-savoie.fr, le sous-domaine iutacy est placé sous l'autorité de univ-savoie qui est lui même sous l'autorité de fr.

13. Principe du DNS • Un serveur de noms de domaines (DNS) qui est attaché à un ou plusieurs domaines s'appelle serveur primaire de domaine. Il possède les tables d'équivalence relatives au domaine géré et détient l'autorité sur ce domaine. • Une copie de ces tables est installée sur un ou plusieurs serveurs secondaires. Leur rôle consiste à délester le serveur primaire en cas de surcharge ou à s'y substituer en cas de panne. • L'administrateur réseau indique la liste des serveurs secondaires dans un fichier du serveur primaire et met à jour les tables d'équivalence.

14. Principe du DNS • La mise en place du DNS revient à confi-gurer un certain nombre de fichiers sur le serveur de domaine. Le nom et la forme de ces fichiers peut présenter quelques diffé-rences en fonction du système d'exploitation utilisé.

15. Principe du DNS

16. Principe du DNS • Lorsqu'un client désire communiquer avec un site cible, il contacte le DNS local. Les possibilités de réponse d'un serveur DNS à un client sont détaillées dans le RFC 1034. • Le serveur DNS peut soit traiter les requêtes relatives au domaine sur lequel il possède l'autorité, soit jouer le rôle d'intermédiaire dans la chaîne de transmission des requêtes. • le point important est la pertinence des informations relevées dans le cache. Un administrateur doit trouver un compromis entre • une grande rémanence des informations (risque d'informations périmées dans le cache) • une mise à jour rapide (augmentation des échanges réseau).

17. Principe du DNS

18. DHCP • Inconvénient des adresses IP statiques : • "Gaspillage" d'adresses • Rigidité • Configuration personnalisée • ingérable pour les grandes structures • La solution : DHCP • Dynamic Host Configuration Protocol

19. DHCP • Dynamic Host Configuration Protocol. • Mode client-serveur • Défini dans les RFC 1533, 1534, 1541 et 1542 • objectif : centraliser et automatiser la configuration TCP/IP des machines d'un réseau. Pour cela le serveur utilise des plages d'adresses IP ou étendues (scope) ainsi qu'une durée de validité (bail).

20. Possibilités • vérification et reconfiguration des paramètres à distance par l'administrateur. • Unicité des adresses IP • liaison dynamique de l'adressage IP avec d'autres protocoles (DNS, serveur WWW) • minimisation des risques d'erreur de configuration • plusieurs options possibles pour la configuration de clients • supporte le déplacement physique de machines avec reconfiguration automatique.

21. Limitations • pas de détection d'adresses IP de machines non-clients DHCP. • Pas de communication avec d'autres serveurs DHCP. • Pas de vérification de la validité des infos entrées dans les étendues.

22. DHCP • Toute machine intégrant un client DHCP peut être cliente. • Quelles informations le serveur DHCP est-il susceptible de fournir au client : • adresse IP • subnet mask • routeur par défaut • adresse des serveurs de nom (WINS, DNS) • nom de domaine Internet • ....

23. Attribution d'une adresse par S1 T1 Demande de renouvellement vers S1 Durée totale d'allocation Demande de renouvellement vers S1 T2 Demande de renouvellement vers un serveur DHCP Demande de renouvellement vers un serveur DHCP Notion de bail • But : ne pas monopoliser une adresse • Principe

24. Principe Client DHCP Serveur DHCP DHCP DISCOVER DHCP OFFER DHCP REQUEST DHCP ACK acquisition du bail d'adresse IP

25. Acquisition d'un bail • Au démarrage de la machine client, diffusion d'une première trame DHCP DISCOVER pour rechercher un serveur DHCP : MAC dest : FF:FF:FF:FF:FF:FF IP dest : 255.255.255.255 UDP dest : 67 (serveur Bootp) MAC src : adresse MAC client IP src : 0.0.0.0 UDP sr : 68 (client Bootp) • Tous les serveurs DHCP potentiels proposent au client une offre s'ils ont des adresses disponibles pour le réseau considéré.

26. Acquisition d'un bail • Une trame de diffusion DHCP OFFER est transmise au client par le serveur le plus rapide avec les informations: adresse MAC client adresse IP proposée masque associé durée de bail adresse IP serveur DHCP. Options diverses. • Si la tentative de connexion n'aboutit pas, itération toutes les 5 mn.

27. Acquisition d'un bail • Le client répond au serveur choisi via une trame de diffusion DHCP REQUEST transmise à tous les serveurs par le client pour que tous les serveurs aient connaissance du choix du client. Tous les serveurs non concernés se retirent. • A réception du choix client, le serveur confirme le bail au client par une trame DHCP ACK.

28. Renouvellement • Le client tente de renouveller son bail via un DHCP REQUEST vers son serveur. Si la demande échoue, il continue d'utiliser ses paramètres jusqu'à expiration du bail. • A la moitié du temps de bail -> tentative de renouvellement. Si le serveur répond -> transmission de DHCP ACK avec d'eventuelles modifs de paramètres. • Si pas de réponse -> dernière tentative au 7/8 du temps de bail -> DHCP REQUEST en diffusion vers l'ensemble des serveurs dispos. • Si pas de réponse -> fin de validité des paramètres IP. Sinon, le bail est renouvellé.

29. Agent relais DHCP • Les diffusions ne traversant pas les routeurs -> un serveur DHCP par segment de réseau. • Contrainte évitée en utilisant un agent relais DHCP. • Le relais a un fonctionnement simplifié et : • une adresse IP statique • connait l'adresse IP du serveur DHCP. • Le serveur DHCP connait l'adresse du relais et l'étendue associée au réseau dans lequel se trouve le relais.

30. Multi-serveurs • Utilisation de plusieurs serveurs sur un même réseau : possible mais déconseillée (pb de contrôle des étendues). • Si un serveur distribue des baux sur plusieurs subnets, il est conseillé que chaque serveur possède 75% des adresses du subnet sur lequel il est situé et 25% des adresses d'un subnet distant.

31. Options d'étendue • Chaque étendue correspond à une plage d'adresses valides, un masque associé ainsi que des options d'étendue. • Options possibles : • routeur (003) • serveur DNS (006) • nom de domaine DNS (015) • adresse de diffusion (028) spécifie cette adresse • option d'itinéraires statiques (033) -> paires dest. Network-router interface • dépassement de délai de cache ARP (035) • ... • Possibilité de réservation d'adresses : une adresse IP sera liée à une adresse MAC.

32. DNS • Couche application  identification par noms • Clarté de l’identification littérale • différencier les noms locaux  arborescence • Notion de domaine • Chaque site identifié par un nom de domaine • Chaque domaine contient des sous-domaines • Représentation par chaînes pointées

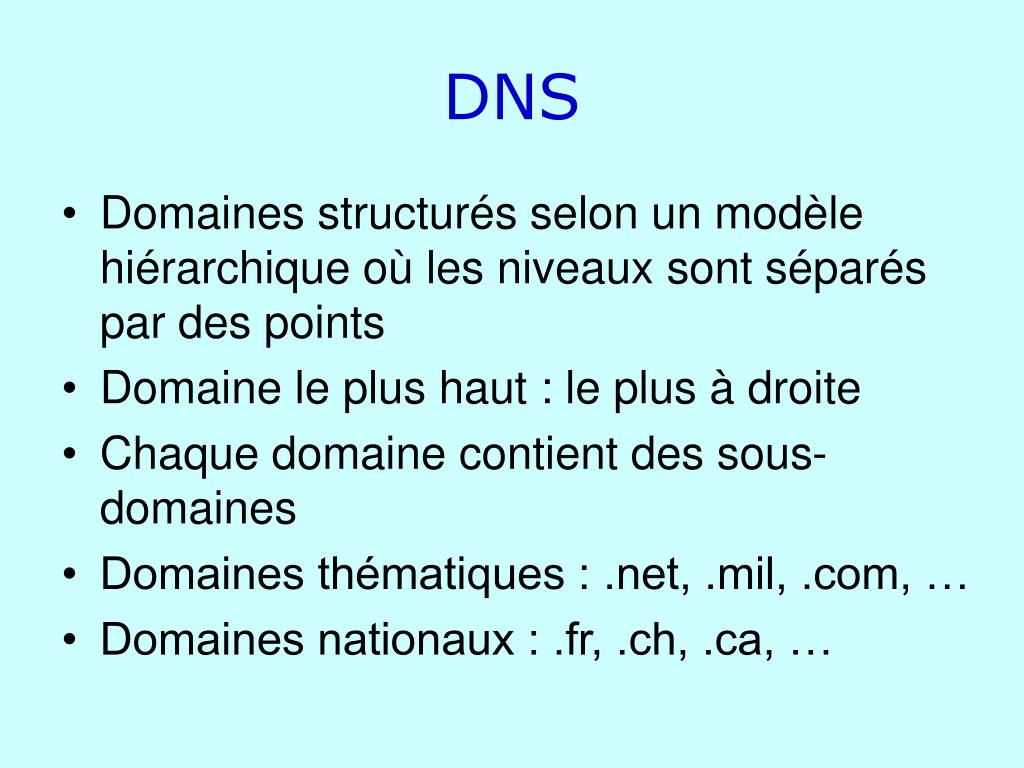

33. DNS • Domaines structurés selon un modèle hiérarchique où les niveaux sont séparés par des points • Domaine le plus haut : le plus à droite • Chaque domaine contient des sous-domaines • Domaines thématiques : .net, .mil, .com, … • Domaines nationaux : .fr, .ch, .ca, …

34. DNS • Chaque domaine détient la responsabilité de ses sous-domaines • Exemples : cs.yale.edu Info.itu.ch www.esia2.univ-savoie.fr fr a autorité sur univ-savoie qui a autorité sur le serveur esia2 de l’esia

35. DNS Modèle hiérarchique de l’Internet

36. DNS • Le domaine "." correspond au domaine racine de l’Internet (root servers) • Composé de 13 serveurs contrôlant les relations entre domaines de premier niveau. • Utilisation : dans les serveurs cache.

37. DNS root servers A.ROOT-SERVERS.NET. 6D IN A 198.41.0.4 B.ROOT-SERVERS.NET. 6D IN A 128.9.0.107 C.ROOT-SERVERS.NET. 6D IN A 192.33.4.12 D.ROOT-SERVERS.NET. 6D IN A 128.8.10.90 E.ROOT-SERVERS.NET. 6D IN A 192.203.230.10 F.ROOT-SERVERS.NET. 6D IN A 192.5.5.241 G.ROOT-SERVERS.NET. 6D IN A 192.112.36.4 H.ROOT-SERVERS.NET. 6D IN A 128.63.2.53 I.ROOT-SERVERS.NET. 6D IN A 192.36.148.17 J.ROOT-SERVERS.NET. 6D IN A 198.41.0.10 K.ROOT-SERVERS.NET. 6D IN A 193.0.14.129 L.ROOT-SERVERS.NET. 6D IN A 198.32.64.12 M.ROOT-SERVERS.NET. 6D IN A 202.12.27.33

38. DNS - principe • Équivalence entre noms et adresses IP gérée par le DNS (Domain Name System) • Avant de consulter le serveur : consultation d’un fichier de cache • UNIX : /etc/hosts • Win2k : \\Windows\system32\drivers\etc\hosts • Résolution de noms d’hôtes

39. DNS • Chaque domaine ou sous-domaine possède un serveur primaire appelé serveur DNS • Possibilité de serveurs secondaires • Rôle des serveurs secondaires : délester le primaire en cas de panne ou surcharge • Administrateur réseau : gère les fichiers du serveur primaire et indique au primaire la localisation des serveurs secondaires

40. DNS : client/serveur

41. DNS • Le serveur peut : • Traiter les requêtes relatives au domaine sur lequel il possède l’autorité • Jouer le rôle d’intermédiaire dans la transmission des requêtes • Point crucial : pertinence des informations dans le cache

42. DNS Rôle de l’administrateur • Gérer les fichiers de configuration du DNS • Trouver un compromis entre 2 politiques: • Une grande rémanence des informations mais risque d’informations périmées • Mise à jour fréquente des informations mais augmentation sensible de la bande passante du réseau

43. DNS - configuration • Configuration d’un certain nombre de fichiers qui sont lus périodiquement par les processus système (démons). • La plupart des logiciels DNS se basent sur le logiciel BIND (Berkeley Internet Name Domain) qui fonctionne en mode client/serveur. • On se limitera au fonctionnement de base.

44. DNS

45. DNS - configuration Informations à fournir pour la configuration du client • via les propriétés de TCP/IP : • Serveur DNS préféré (pas de corrélation entre préféré et primaire!) • Serveur DNS auxiliaire • Possibilité de définir plusieurs DNS auxiliaires (tolérance aux pannes) • Spécification du suffixe DNS (nom de domaine)

46. DNS – serveur cache Win2k • Ne gère aucune zone • Rôle : utiliser la récursivité auprès d’autres serveurs mise en cache des réponses et diminution de la bande passante • Mise en œuvre : installation du service DNS sans configurer de zone. Ouvrir la console DNS, clic droit sur le nom de serveur, sélectionner Propriétés. Dans l’onglet Redirecteurs cocher Activer les redirecteurs et entrer les adresses IP des serveurs à interroger.

47. DNS – serveur cache UNIX • Configurer le fichier principal named.conf options { directory "/var/named"; }; zone "." { type hint; file "root.hints"; }; zone "0.0.127.in-addr.arpa" { type master; file "pz/127.0.0"; }; Répertoire où sont stockés les fichiers de zone Fichier contenant les serveurs du domaine racine

48. DNS – serveur cache UNIX • Contenu du fichier pz/127.0.0 $TTL 3D @ IN SOA ns.linux.bogus. hostmaster.linux.bogus. ( 1 ; Serial 8H ; Refresh 2H ; Retry 4W ; Expire 1D) ; Minimum TTL NS ns.linux.bogus. 1 PTR localhost.

49. Durées à spécifier • numéro de série du fichier (à partir de l'adresse de mise à jour inversée) • période de rafraîchissement (le serveur cache vérifie le numéro de série du serveur primaire avec cette période) • période de relance du serveur primaire (en cas de non réponse de celui-ci) • durée de rétention des données dans le serveur cache (en l'absence de régénération) • durée de conservation (par défaut) des données dans le cache des serveurs.

50. DNS – les enregistrements RFC 1033 : <nom> [ttl] <classe> <type> <données> avec : • <nom> : nom du domaine (ou d'une machine). Le symbole @ fait référence au domaine explicite spécifié par $ORIGIN. • [ttl] : champ optionnel qui précise la durée de vie en secondes des informations du fichier. Par défaut, ttl prend la valeur définie dans le champ minimum de l'enregistrement SOA. • <classe> : classe d'adresses de l'enregistrement de ressources. La plus utilisée est IN, c'est à dire le domaine Internet. • <type> : décrit le type des données fournies à la suite. Les enregis-trements les plus utilisés sont SOA, NS, A, PTR, CNAME, MX et HINFO. • <données> : la structure de ce champ dépend du champ <type>.
