Dibujo de las vistas de una pieza

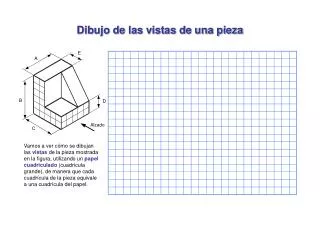

1. Dibujo de las vistas de una pieza Vamos a ver cómo se dibujan las vistas de la pieza mostrada en la figura, utilizando un papel cuadriculado (cuadrícula grande), de manera que cada cuadrícula de la pieza equivale a una cuadrícula del papel.

2. Dibujo de las vistas de una pieza A B ALZADO Para dibujar la vista de alzado nos fijamos en cuánto mide la pieza de ancho (A = 5) y de alto (B = 6) y dibujamos un rectángulo de esas medidas. Sólo tienes que contar los cuadritos.

3. Dibujo de las vistas de una pieza A B D ALZADO La cara que tenemos más cerca mide D = 2 cuadros de altura, por tanto trazamos una línea a dos cuadros de la base del rectángulo que contiene a la vista de alzado.

4. Dibujo de las vistas de una pieza A La cara vertical y la rampa tienen la misma altura. B D ALZADO Para terminar la vista de alzado, observa que tanto la rampa como la cara vertical tienen la misma altura (4 cuadros). Sin embargo, la rampa tiene 2 cuadros de ancho y la cara vertical 3.

5. Dibujo de las vistas de una pieza A B D La vista en planta se sitúa justo debajo de la vista de alzado y en ella vemos la pieza desde arriba. Sus dimensiones serán A = 5 y C = 5, es decir, un cuadrado de 5 x 5. C PLANTA

6. Dibujo de las vistas de una pieza A B D Para dibujar la cara superior observemos que E = 2 cuadros. Por tanto, trazamos una línea paralela a la cara superior del cuadrado que contiene a la vista en planta, a una distancia de 2 cuadros. E C PLANTA

7. Dibujo de las vistas de una pieza A B D La cara inferior y la rampa tienen la misma profundidad. Para dibujar la cara inferior y la rampa observemos que las dos tienen una profundidad de 3 cuadros, pero distinto ancho. Por tanto, trazamos una línea que separe ambas caras, de manera que la rampa tenga 2 cuadros de ancho. E C PLANTA

8. Dibujo de las vistas de una pieza A B B D C La vista de perfil izquierdo se dibuja a la derecha del alzado, a su misma altura. En principio, dibujamos un rectángulo de altura B = 6 y ancho C = 5 cuadros. Después borraremos las líneas que sobren. E PERFIL IZQUIERDO C

9. Dibujo de las vistas de una pieza E A B B D D C Observemos que la cara más cercana tiene forma de L. Por tanto, la dibujamos así, teniendo en cuenta las dimensiones D = 2 y E = 2 cuadros. E PERFIL IZQUIERDO C

10. Dibujo de las vistas de una pieza E A B B D D C La cara correspondiente a la rampa tiene forma de triángulo rectángulo. Observa que la rampa tiene una altura de 4 cuadros y una profundidad de 3cuadros. Su longitud no importa. Para terminar, borramos las líneas que sobran. E PERFIL IZQUIERDO C

11. Dibujo de las vistas de una pieza Este sería el resultado final. La vista de alzado y la vista en planta están en la misma vertical y tienen el mismo ancho (A), mientras que las vistas de alzado y de perfil están en la misma horizontal y tienen la misma altura (B).
