Símbolo C. Unidade de Medida farad [F]. Capacitor. Capacitor de placas paralelas:. Capacitor se carregando :. Capacitor totalmente carregado: Carga: Q Tensão: v = E Corrente: i = 0. Símbolos Elétricos de Capacitor. Capacitância x Características Elétricas.

chaylse
Télécharger la présentation

Capacitor

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

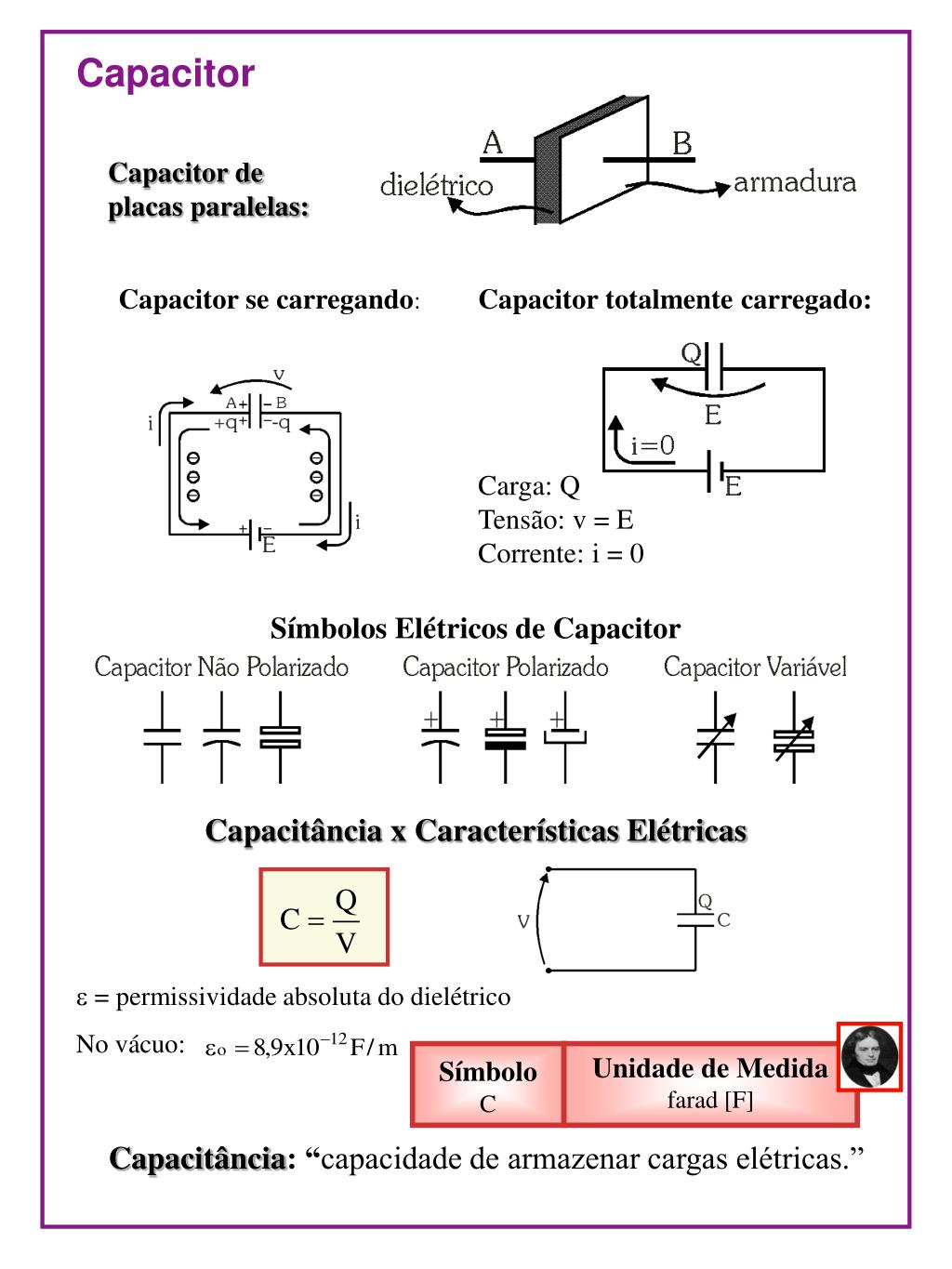

  1. Símbolo C Unidade de Medida farad [F] Capacitor Capacitor de placas paralelas: Capacitor se carregando: Capacitor totalmente carregado: Carga: Q Tensão: v = E Corrente: i = 0 Símbolos Elétricos de Capacitor Capacitância x Características Elétricas  = permissividade absoluta do dielétrico No vácuo: Capacitância: “capacidade de armazenar cargas elétricas.”

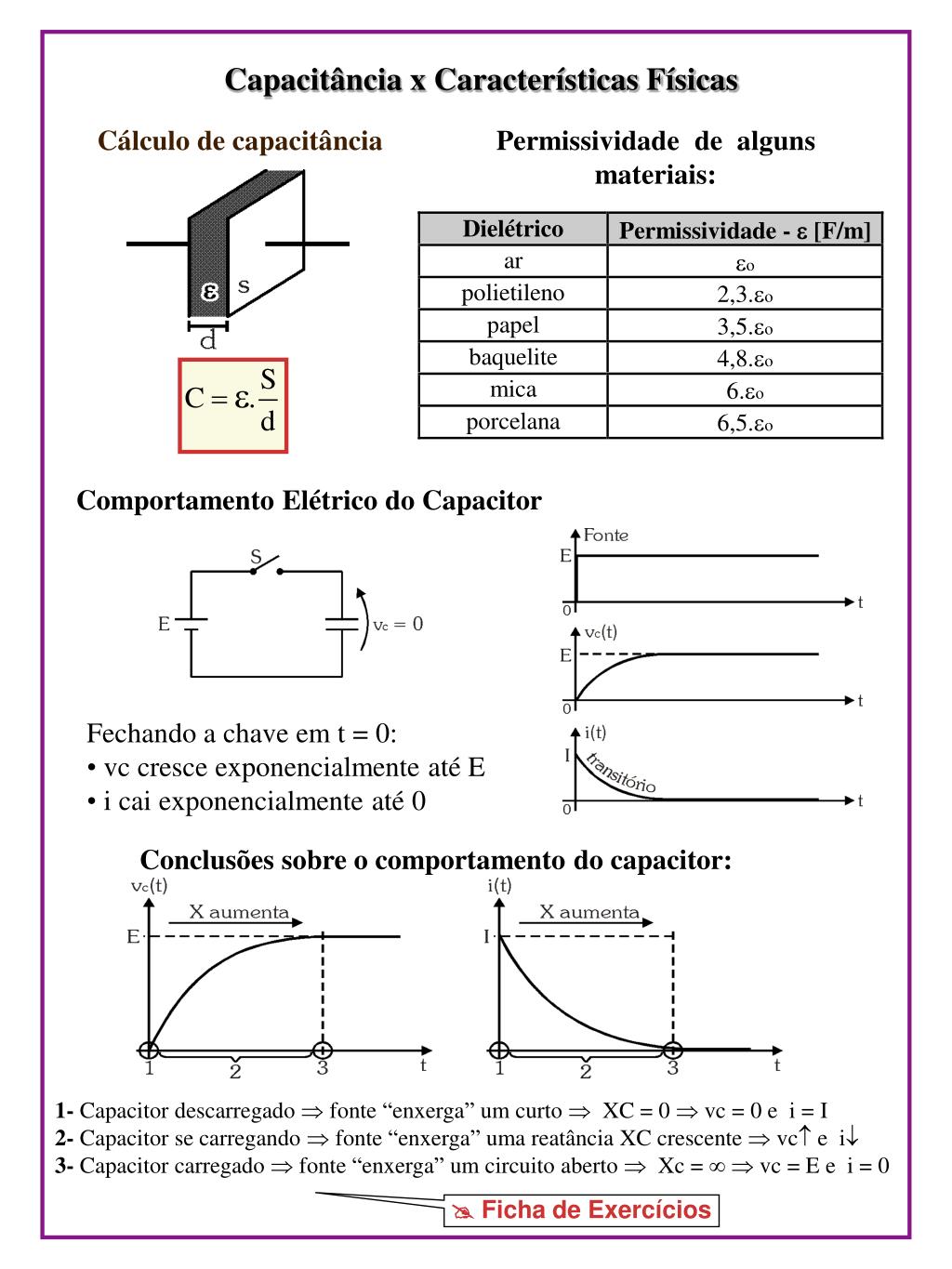

  2. Capacitância x Características Físicas Cálculo de capacitância Permissividade de alguns materiais: Comportamento Elétrico do Capacitor • Fechando a chave em t = 0: • vc cresce exponencialmente até E • i cai exponencialmente até 0 Conclusões sobre o comportamento do capacitor: 1- Capacitor descarregado  fonte “enxerga” um curto  XC = 0  vc = 0 e i = I 2- Capacitor se carregando  fonte “enxerga” uma reatância XC crescente  vc e i 3- Capacitor carregado  fonte “enxerga” um circuito aberto  Xc =   vc = E e i = 0  Ficha de Exercícios

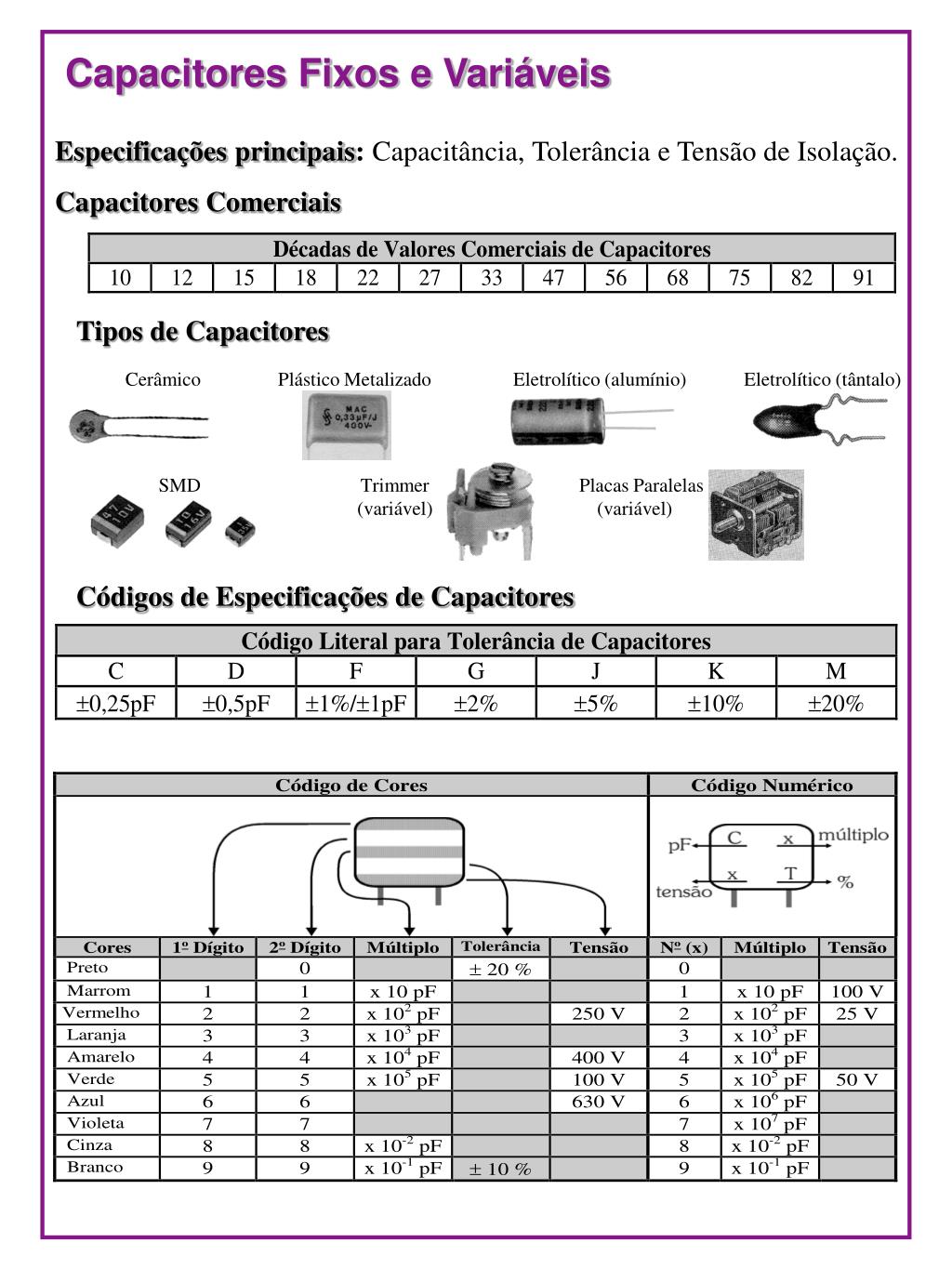

  3. Capacitores Fixos e Variáveis Especificações principais: Capacitância, Tolerância e Tensão de Isolação. Capacitores Comerciais Tipos de Capacitores Cerâmico Plástico Metalizado Eletrolítico (alumínio) Eletrolítico (tântalo) SMD Trimmer Placas Paralelas (variável) (variável) Códigos de Especificações de Capacitores
