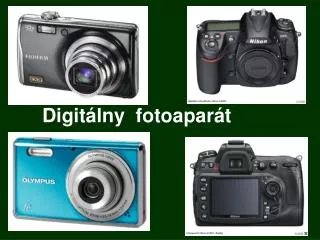

  1. Digitálnyfotoaparát

  2. Digitálnyfotoaparát • je to fotoaparát, zaznamenávajúci obraz v digitálnej forme, takže môže byť okamžite zobrazený na zabudovanom displeji alebo nahraný do počítača • Ich veľkou výhodou je v podstate okamžitá dostupnosť fotky (nemusíte ju nechať vyvolávať v labe, kde naviac hrozí, že vám ju zničia ) a môžete ďalej digitálne upravovať aj vo svojom pc

  3. Digitálnyfotoaparát ADC – analógovo/ digitálny prevodník DSP – digitálny signálový procesor

  4. Digitálnyfotoaparát • Využíva technológiu obrazového senzora a pamäťového média, ktorá umožňuje obraz zachytiť v digitálnej forme, ktorá je okamžite použiteľná – bez potreby chemického procesu vyvolávania • Obraz sa sníma buď pomocou snímača CCD alebo snímača CMOS. Každý element senzora mení svetlo dopadajúce na neho na odpovedajúce napätie, ktoré sa pomocou A/D prevodníka mení na určitú binárnu hodnotu. • Výstupný signál z A/D prevodníka ide do DSP ( digitálny signálový procesor ), pomocou ktorého sa nastavuje kontrast a detaily, komprimuje sa obraz pred uchovaním na pamäťové médium.

  5. Časti digitálneho fotoaparátu • Lens • Optic board • Signal processing board • light sensor – CCD or CMOS • LCD Screen • Battery • USB

  6. Digitálnyfotoaparát • Čím jasnejšie svetlo, tým vzniká väčšie napätie, tým jasnejší je pixel digitálneho obrazu • Čím je väčší počet elementov snímača, tým vyššie rozlíšenie sa dosiahne a tým jemnejšie detaily je možné zachytiť na obraze. • Senzory CCD alebo CMOS sú fixne upevnené, okrem výsuvného objektívu tam nie sú takmer žiadne pohyblivé časti

  7. Rozdelenie digitálnych fotoaparátov : • Kompaktné • Ultrazoomové • DSLR

  8. Princíp snímania obrazu štandardným digitálnym fotoaparátom zrkadlovkou

  9. Činnosť zrkadlovky • Svetlo prechádza cez objektív(1) dovnútra tela zrkadlovky. • Za objektívom sa nachádza zrkadlo(2) rovnakej veľkosti ako je senzor(4). Zrkadlo je umiestnené v 45° uhle a je mierne priehľadné - časť svetla prechádza cez neho do ďalšieho maličkého zrkadla, od ktorého sa odráža do malého snímača ktorý zabezpečuje automatické zaostrovanie - autofocus. • Ak na zrkadlo dopadne svetlo z objektívu, odráža sa kolmo nahor cez matnicu(5), ďalšiu šošovku(6) až do pentaprizmy(7). V pentaprizme sa obraz prevráti a vychádza von cez hľadáčik(8). Takto môžme cez hľadáčik vidieť presne to isté, čo sa objaví na výslednej fotografii. • Po stlačení spúšte sa zrkadlo vyklopí nahor, teda v hľadáčiku nie je nič vidieť. Otvorí sa uzávierka(3) pred senzorom a na neho dopadne svetlo. Senzor nasníma obraz, uzávierka sa zavrie a zrkadlo naspäť sklopí.

  10. Crop faktor • ak je senzor menší ako kinofilmové políčko(full-frame), zachytáva v podstate len výrez celkového obrazu, ktorý vie poskytnúť objektív

  11. Crop faktor koľkokrát je senzor menší ako full-frame senzor, toľkokrát menší výrez bude z obrazu objektívu

  12. Crop faktor Canon EOS 5D (crop 1×) Nikon D70 (crop 1,5×) Canon EOS 400D (crop 1,6×) Olympus E-1 (crop 2×)

  13. Snímanie obrazu Snímače: CCD CMOS

  14. Vnútro digitálneho fotoaparátu

  15. Sensor Array: Image Sampling( vzorkovanie obrazu ) Pixel (Picture Element): samostatný bod v grafickom obraze

  16. Metódy vzniku záberu • Single-shot metóda : svetlo prejde cez systém šošoviek iba raz a osvieti obrazový senzor • používa sa buď jeden CCD senzor s Bayerovou mriežkou alebo • tri separátne obrazové senzory ( každý pre jednu z troch aditívnych farieb, červenej, zelenej, modrej), ktoré sú osvetlené cez polopriepustné zrkadlá

  17. Snímanie každej farby na samostatný snímač

  18. Postupné políčko

  19. Postupné políčko

  20. Postupné políčko

  21. Farebná citlivosť v praxi : Bayerova mriežka

  22. Farebná citlivosť v praxi : Bayerova mriežka • Umiestnenie malého farebného filtra nad každý senzor • Každá bunka zachytáva intenzitu jednej farby • Viac je zelených pixelov, pretože ľudské oko lepšie rozlišuje zelenú farbu

  23. Detail farebného obrazu s použitím Bayerovej mriežky

  24. Detail farebného obrazu s použitím Bayerovej mriežky

  25. Foveon X3 sensor Svetlo rôznej vlnovej dĺžky preniká do rozdielnej hĺbky viacvrstvový CMOS senzor prináša tri rozdielne spektrálne citlivosti

  26. Foveon X3 sensor Pretože kremík absorbuje rôzne farby svetla v rôznej hĺbke, každá vrstva zachytáva rozdielnu farbu. Spojené dokopy vytvárajú plnofarebný pixel Výsledkom je, že obrazový senzor zachytí červené, zelené a modré svetlo v každej pozícii pixelu Obrazový senzor z troch separátnych vrstiev fotodetektorov spojených v kremíku

  27. Foveon X3 sensor Bayer CFA X3 sensor
