  1. ALGORITHMA GARIS Hieronimus Edhi Nugroho, M.Kom

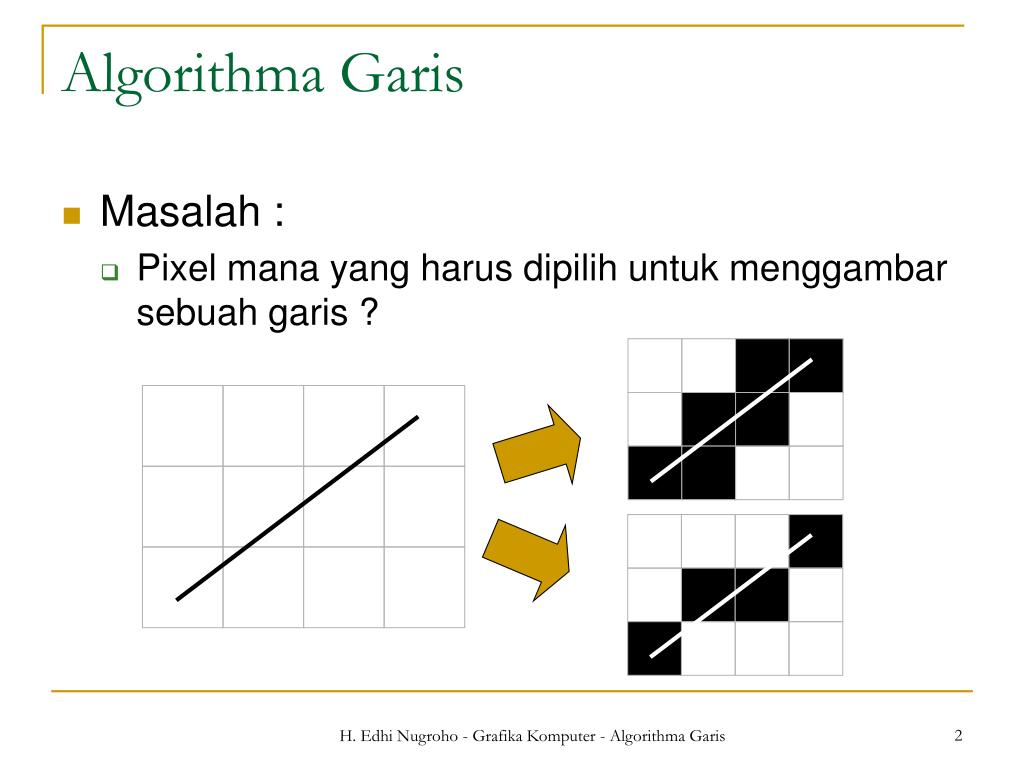

  2. Algorithma Garis • Masalah : • Pixel mana yang harus dipilih untuk menggambar sebuah garis ? H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  3. ALGORITHMA GARIS • Algorithma garis adalah algorithma untuk menentukan lokasi pixel yang paling dekat dengan garis sebenarnya (actual line) • Ada tiga algorithma utama untuk menggambar garis : • Line Equation • DDA Algorithm • Bresenham’s Algorithm H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  4. (x2,y2) (x1,y1) (x2,y2) (x1,y1) (x1,y1) (x2,y2) (x1,y1) (x2,y2) Kuadran Garis H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  5. 8 (x1,y1) 7 6 5 B (x2,y2) 4 3 A 2 (x2,y2) 1 (x1,y1) 0 1 2 3 4 5 6 7 8 9 Kuadran Garis 8 (x1,y1) 7 6 D 5 (x2,y2) 4 (x2,y2) 3 2 C 1 (x1,y1) 0 1 2 3 4 5 6 7 8 9 Di kuadran mana garis A ? Di kuadran mana garis B ? Dapatkah garis A dan B dinyatakan sebagai garis dengan kuadran yang sama ? Bagaimana caranya ? Bagaimana halnya dengan garis C dan D ? H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  6. Kuadran Garis • Garis A : (3 ; 1) – (8 ; 4) • Garis A berada di kuadran I • Garis B : (3 ; 7) – (1 ; 2) • Garis B berada di kuadran III • m = (2 – 7) / (1 – 3) = -5 / -2 = 2.5 • tetapi apabila garis B dinyatakan sebagai (1 ; 2) – (3 ; 7) maka garis B akan berada di kuadran I • m = (7 – 2 ) / ( 3 – 1) = 5 / 2 = 2.5 H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  7. LINE EQUATION • Sebuah garis lurus dapat diperoleh dengan menggunakan rumus : y = mx + b • dimana : • m = gradien • b = perpotongan garis dengan sumbu y. y2 y1 b x2 x1 H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  8. (1) (2) LINE EQUATION • Apabila dua pasang titik akhir dari sebuah garis dinyatakan sebagai (x1,y1) and (x2, y2), maka nilai dari gradien m dan lokasi b dapat dihitung dengan : H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  9. 7 6 5 4 3 2 1 0 0 1 2 3 4 5 6 7 8 Contoh • Gambar garis (0,1) – (5,7) dengan menggunakan Line Equation x1 = 0 y1 = 1 x2 = 5 y2 = 7 m = (7-1)/(5-0) = 1,2 b = 1 – 1,2 * 0 = 1 H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  10. miring 45o y2 tegak y2 mendatar y1 y1 y1 x1 x2 x1 x2 x1 m = tak terdefinisi m = 0 m = 1 y2 cenderung mendatar cenderung tegak y2 y1 y1 x1 x2 x1 x2 0 < m < 1 m > 1 Gradien dan Tipe Garis H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  11. 8 7 6 5 B 4 3 A 2 1 0 1 2 3 4 5 6 7 8 9 Tipe Garis Dapatkah anda mencari perbedaan yang esensial antara garis A dan B (misal : gradien, pertambahan x dan y) ? H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  12. Tipe Garis • Garis A : (3;1) – ( 8;4) • m = (y2 – y1) / (x2 – x1) = (4-1)/ (8-3) = 3/5= 0,6 • 0 < m < 1 • xi+1 = xi + 1 ; yi+1 = yi + d1 • Garis B : (1;2) – (2;7) • m = (7-2) / (2-1) = 5 / 1 = 5 • m > 1 • xi+1 = xi + d2 ; yi+1 = yi + 1 • Berapa nilai d1 dan d2 ? H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

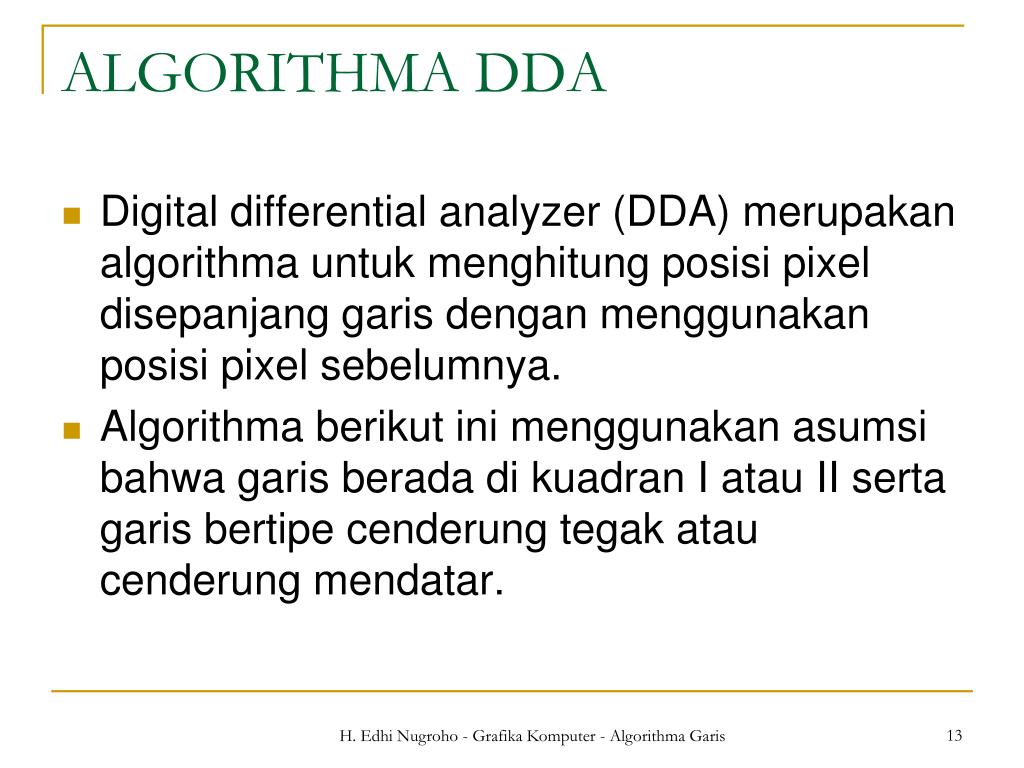

  13. ALGORITHMA DDA • Digital differential analyzer (DDA) merupakan algorithma untuk menghitung posisi pixel disepanjang garis dengan menggunakan posisi pixel sebelumnya. • Algorithma berikut ini menggunakan asumsi bahwa garis berada di kuadran I atau II serta garis bertipe cenderung tegak atau cenderung mendatar. H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  14. (3) (4) Algorithma DDA • Untuk garis dengan 0 < m < 1, maka xi+1 = xi +1 dan : • Untuk garis dengan m > 1, maka yi+1 = yi + 1 dan : H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  15. (5) (6) Algorithma DDA • Garis dengan 0 > m > -1, maka xi+1 = xi-1 dan • Sedangkan bila m < -1, maka yi+1 = yi+1 dan H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  16. 7 6 5 4 3 2 1 0 0 1 2 3 4 5 6 7 8 Contoh Algorithma DDA • Gambar garis dari (0;1) – (5;7) dengan menggunakan DDA. x1=0,y1=1 x2=5,y2=7 m = (7-1)/(5-0) = 1,20 1/m=1/1,20 = 0,83 H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  17. 3 2 1 0 actual line 0 1 2 3 4 Algorithma Bresenham • Bresenham mengembangkan algorithma yang lebih efisien. • Algorithma ini mencari nilai integer yang paling mendekati garis sesungguhnya (actual line). • Algorithma ini tidak memerlukan pembagian. H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  18. Algorithma Bresenham • Algorithma Bresenham yang disajikan berikut ini hanya dapat digunakan untuk garis yang berada di kuadran I dan 0 < m < 1. • Anda yang ingin mempelajari pembuktian matematis dari algorithma Bresenham silahkan membaca buku Computer Graphics (Hearn dan Baker) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  19. Xi+1,yi+1 Actual line xi,yi Xi+1,yi d1 Algorithma Bresenham d1=m – ½, karena d1< 0 atau negatif maka pixel berikutnya adalah pixel (xi+1, yi) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  20. Xi+1,yi+1 Actual line Xi+1,yi d1 xi,yi Algorithma Bresenham d1=m – ½, karena d1> 0 atau positif maka pixel berikutnya adalah pixel (xi+1, yi+1) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

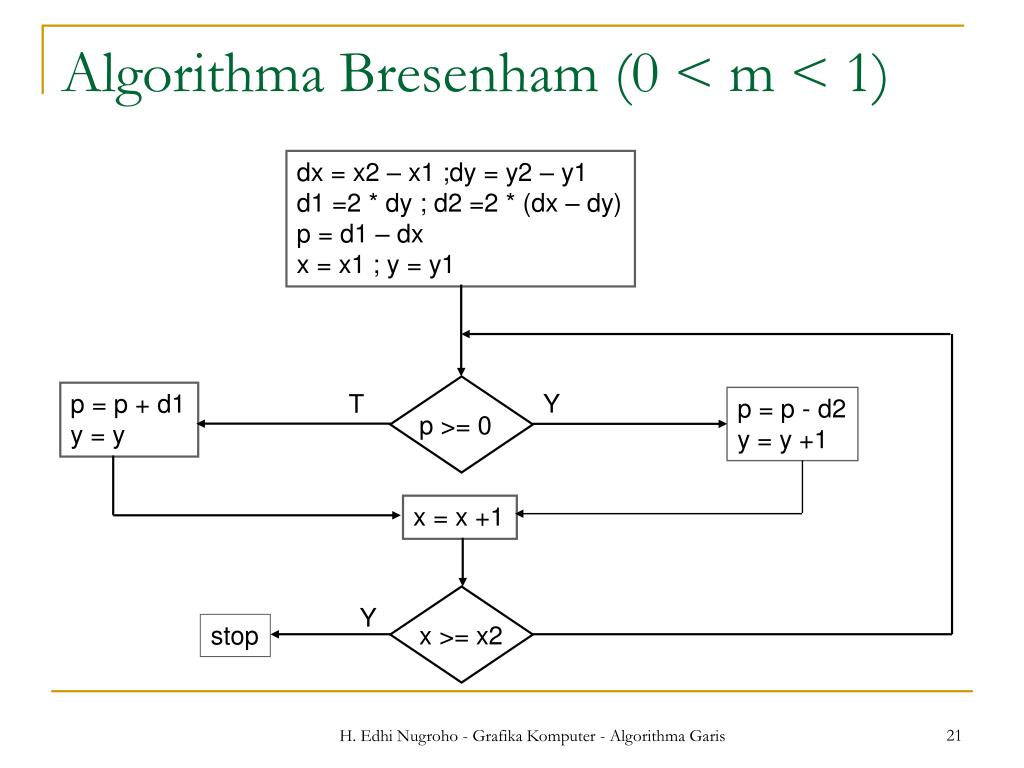

  21. dx = x2 – x1 ;dy = y2 – y1 d1 =2 * dy ; d2 =2 * (dx – dy) p = d1 – dx x = x1 ; y = y1 p >= 0 x >= x2 p = p + d1 y = y Y T p = p - d2 y = y +1 x = x +1 stop Algorithma Bresenham (0 < m < 1) Y H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  22. Algorithma Bresenham • Gambar garis berikut ini dengan menggunakan algorithma Bresenham : (0;1) – (6;5) (2;2) – (7;5) (0;1) – (5;7) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  23. 8 7 6 5 4 3 2 1 0 0 1 2 3 4 5 6 7 8 9 10 Algorithma Bresenham Garis : (0;1) - (6;5) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

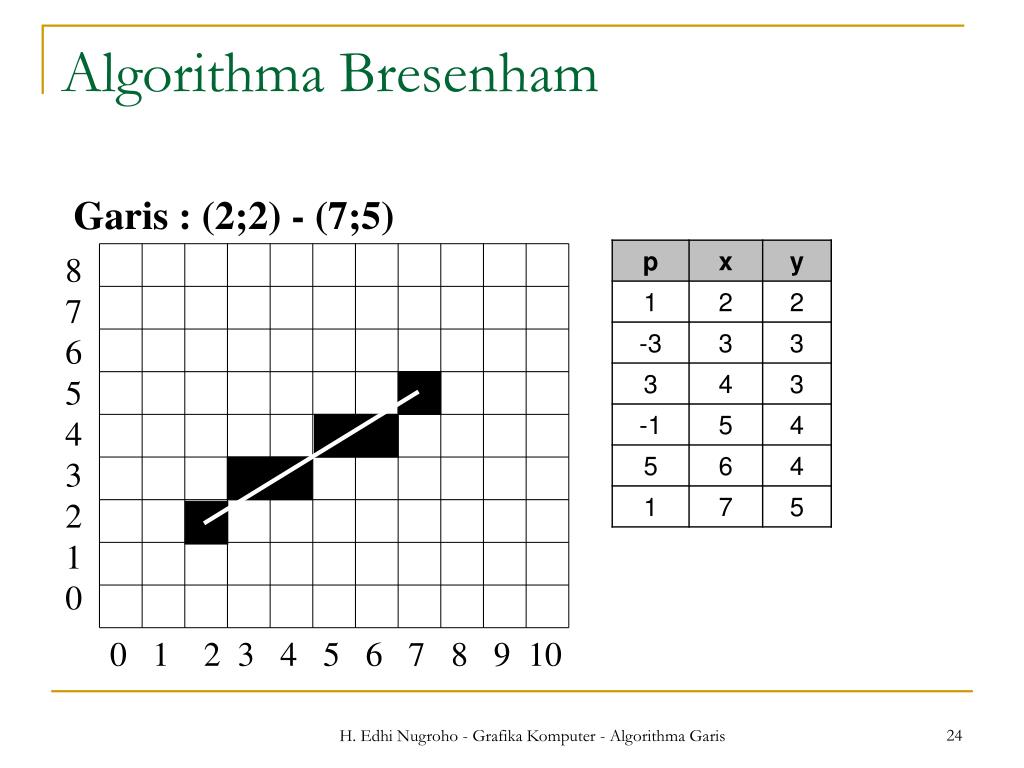

  24. 8 7 6 5 4 3 2 1 0 0 1 2 3 4 5 6 7 8 9 10 Algorithma Bresenham Garis : (2;2) - (7;5) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  25. 8 7 6 5 4 3 2 1 0 0 1 2 3 4 5 6 7 8 9 10 Algorithma Bresenham Garis : (0;1) - (5;7) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  26. Algorithma Bresenham • Mengapa garis (0;1) – (5;7) tidak dapat digambar dengan tepat ? • Garis (0;1) – (5;7) mempunyai m = 1,2, dengan demikian asumsi pada algorithma tersebut tidak tepat dan harus disesuaikan. H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

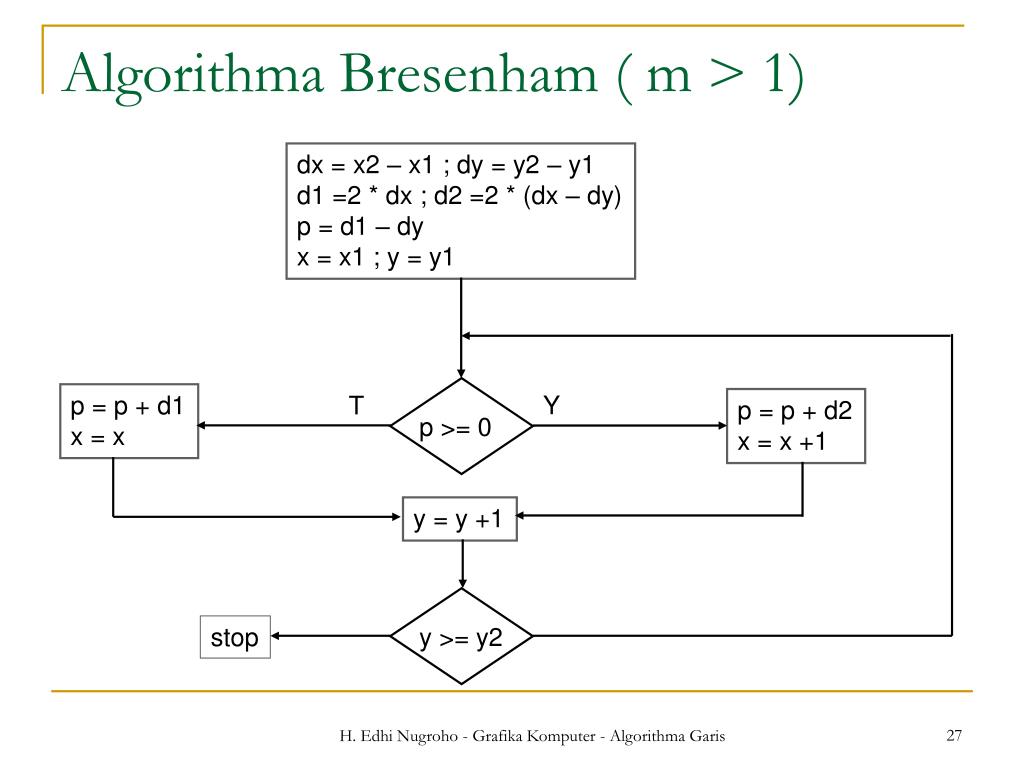

  27. dx = x2 – x1 ; dy = y2 – y1 d1 =2 * dx ; d2 =2 * (dx – dy) p = d1 – dy x = x1 ; y = y1 p >= 0 y >= y2 p = p + d1 x = x Y T p = p + d2 x = x +1 y = y +1 stop Algorithma Bresenham ( m > 1) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

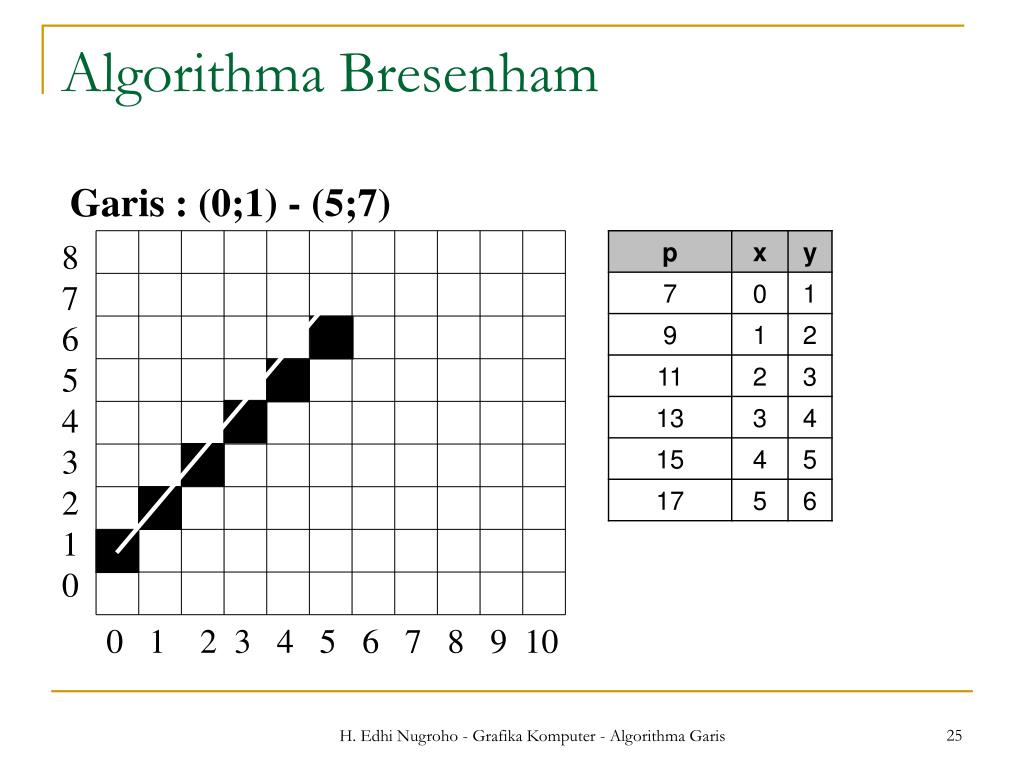

  28. 8 7 6 5 4 3 2 1 0 Garis : (0;1) - (5;7) 0 1 2 3 4 5 6 7 8 9 10 Algorithma Bresenham (m > 1) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  29. SOAL • Gunakan algorithma DDA dan Bresenham untuk menggambar garis-garis berikut : • (2;1) – (9;6) • (1;2) – (8;5) • (3;1) – (10;5) • (6;7) – (13;10) • (2;8) – (9;11) H. Edhi Nugroho - Grafika Komputer - Algorithma Garis

  30. Atribut Garis • Atribut garis meliputi : • Ketebalan garis • Pola garis • Warna garis H. Edhi Nugroho - Grafika Komputer - Algorithma Garis
