  1. CROSS SECTIONS AND VOLUMES:Методы вычисления объемов HYPACK 2014

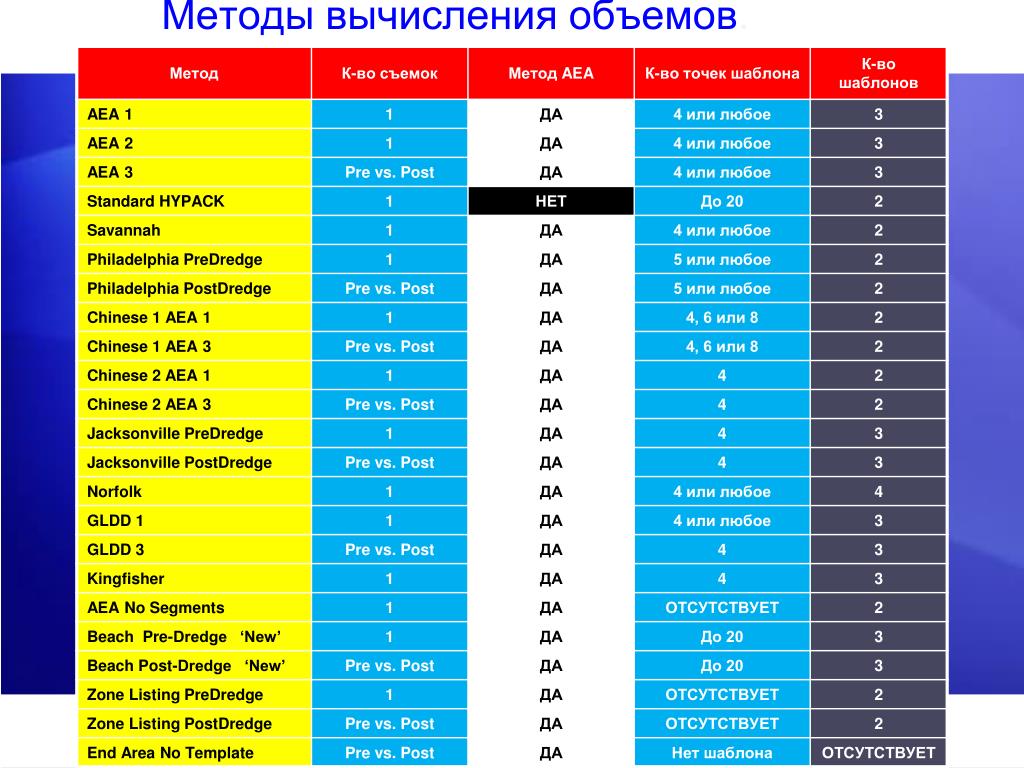

  2. Методы вычисления объемов. Требования к шаблонам

  3. Метод AEA 1 Метод осредненных площадей №1 По данным одной съемки

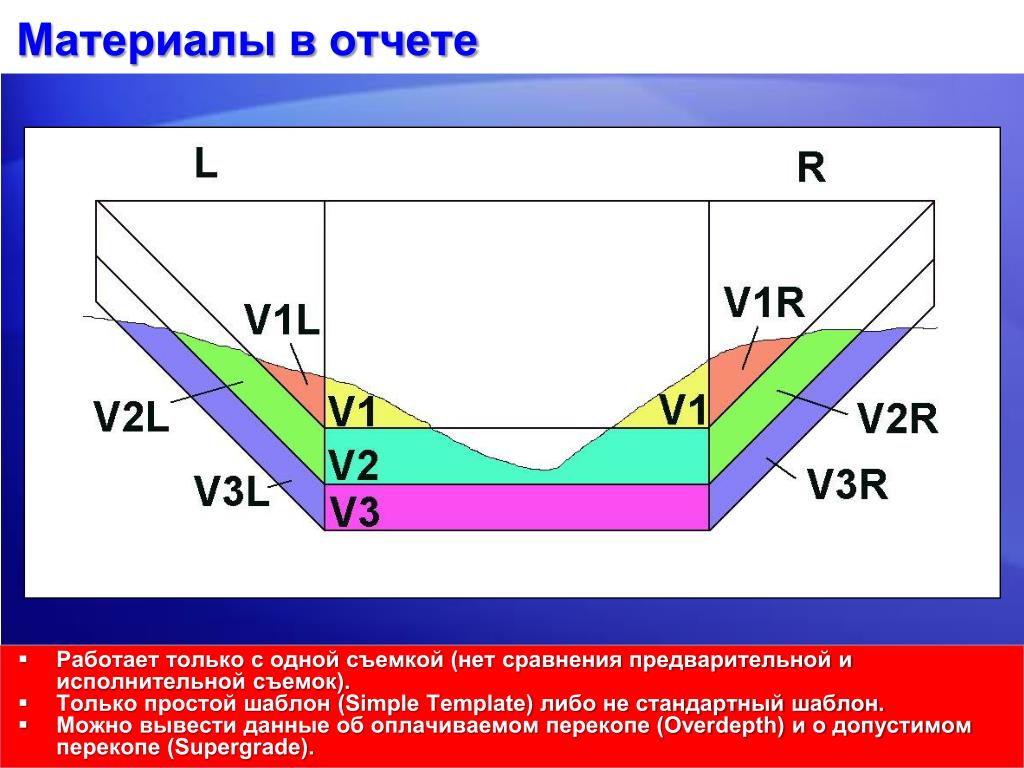

  4. Материалы в отчете • Работает только с одной съемкой (нет сравнения предварительной и исполнительной съемок). • Только простой шаблон (Simple Template) либо не стандартный шаблон. • Можно вывести данные об оплачиваемом перекопе (Overdepth) и о допустимом перекопе (Supergrade).

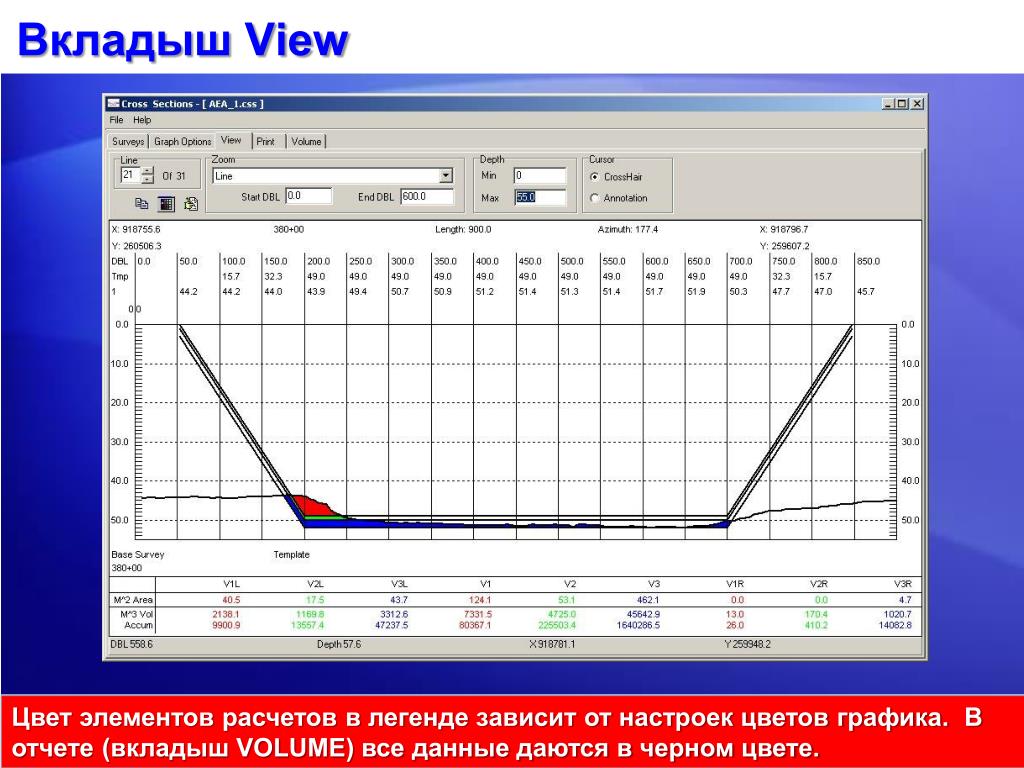

  5. Вкладыш View Цвет элементов расчетов в легенде зависит от настроек цветов графика.В отчете (вкладыш VOLUME) все данные даются в черном цвете.

  6. Вкладыш Report 1 1 • Volume Summary:Общий объем • Галс 1: • Информация о шаблоне • Площадь разреза 1 • Галс 2: • Информация о шаблоне • Расстояние между разрезами • Площадь разреза 2 • Объем между разрезами 1 и 2 • Галс 3 и далее: • Информация о шаблоне • Расстояние между разрезами • Площадь разреза ‘n’ • Объем между разрезами ‘n-1’ и ‘n’ • Суммарный объем между разрезами 1 и ‘n’. 2 2 3 3 4 4

  7. AEA 1:Пример вычислений

  8. Метод AEA 2 Метод осредненных конечных площадей№ 2 По данным одной съемки

  9. Это AEA 1 Это AEA 2 Материалы в отчете • Работает только с одной съемкой (нет сравнения предварительной и исполнительной съемок). • Только простой шаблон (Simple Template) либо не стандартный. • Нет отчета о величине оплачиваемого перекопа и допустимого перекопа на склонах. • V2 разделен на V2P (оплачиваемый перекоп) там, где дно выше проектной отметки и V2NP (не оплачиваемый перекоп) там, где дно ниже проектной отметки.

  10. AEA2:Вкладыш View • Видно, что V2 разделен на: • V2P (синий) • V2NP (зеленый) • Нет данных об оплачиваемом перекопе и допустимом перекопе на склонах. Цвет элементов расчетов в легенде зависит от настроек цветов графика.В отчете (вкладыш VOLUME) все данные даются в черном цвете.

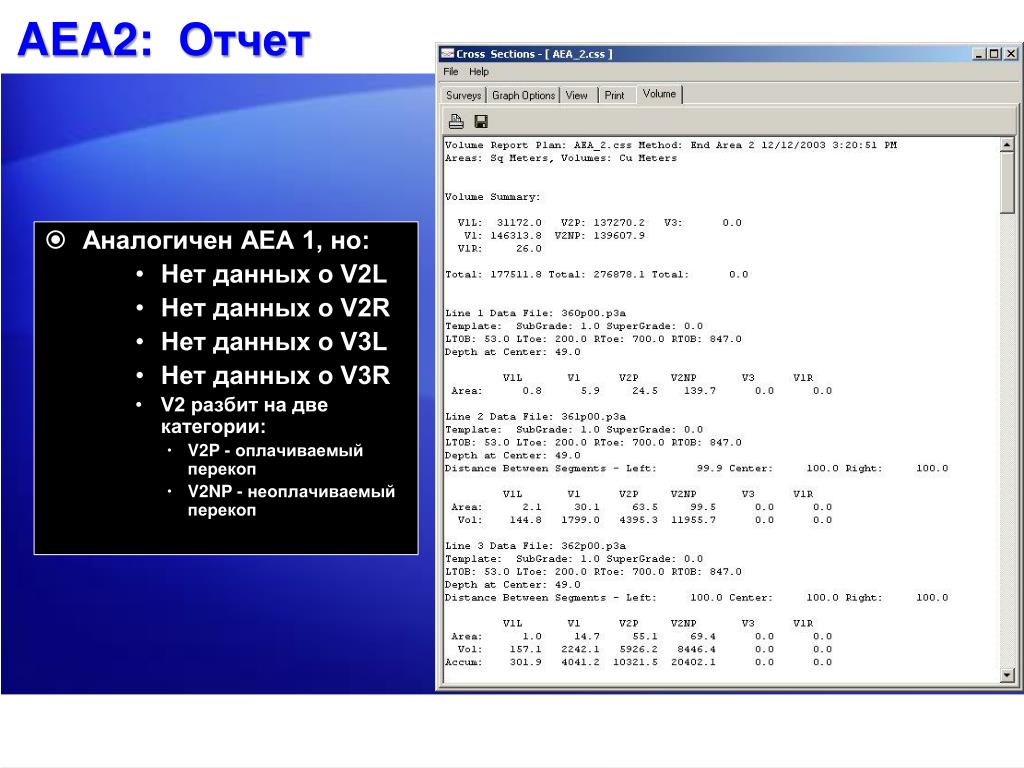

  11. AEA2:Отчет • Аналогичен AEA 1, но: • Нет данных о V2L • Нет данных о V2R • Нет данных о V3L • Нет данных о V3R • V2 разбит на две категории: • V2P - оплачиваемый перекоп • V2NP - неоплачиваемый перекоп

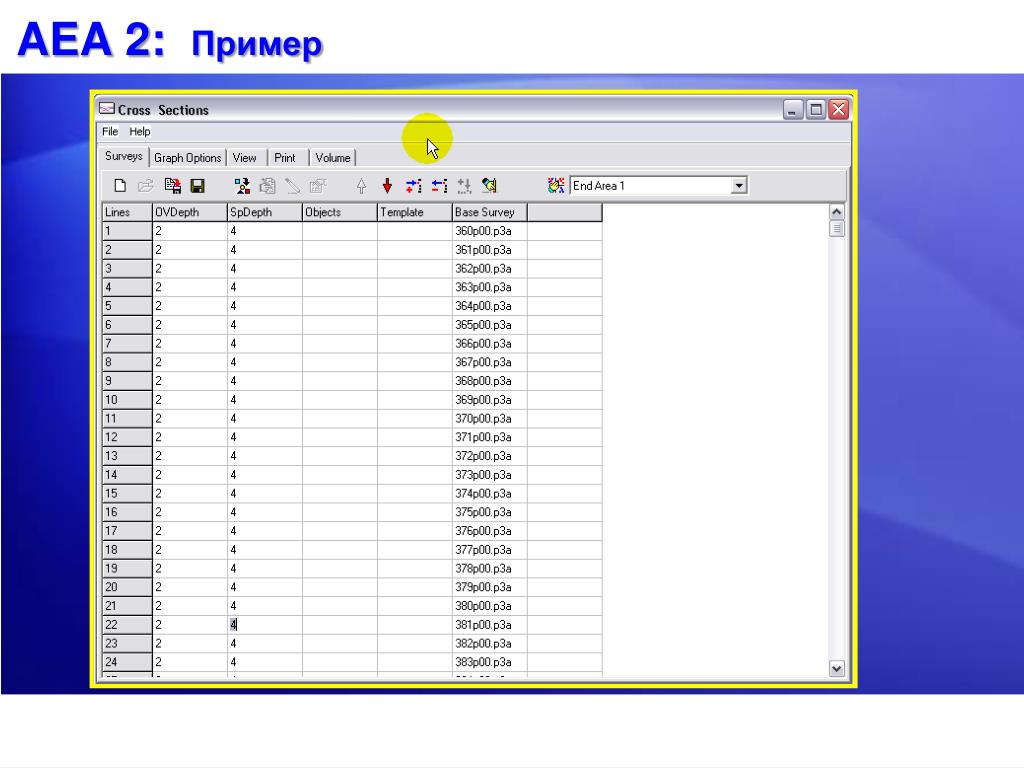

  12. AEA 2:Пример

  13. Метод AEA 3 Метод осредненных конечных площадей №3 Данные предварительной и исполнительной съемок

  14. Материалы в отчете • AEA 3 сравнивает данные предварительной и исполнительной съемок. • AEA3 работает с простым (4 точки) и не стандартным шаблонами. • Обе съемки должны быть выполнены по одним и тем же галсам.

  15. V2P - оплачиваемый перекоп V2NP - неоплачиваемый перекоп V1 - выше проекта Y1 X2L Дополнительные материалы в отчете • X1 (L и R):Материал на склонах в шаблоне оплачиваемого перекопа по данным исполнительной съемки.Материала выше проектного шаблона • X2 (L и R):Объем пустоты в шаблоне оплачиваемого перекопа, измеренный от подошвы внутрь канала на заданное расстояние по данным исполнительной съемки. • Y1:Площадь, где данные исполнительной съемки мельче предварительной съемки.

  16. AEA3:Вкладыш View • Y1 указан для каждой категории. • Активируйте отдельные категории материала в иконке цветов. Цвет элементов расчетов в легенде зависит от настроек цветов графика.В отчете (вкладыш VOLUME) все данные даются в черном цвете.

  17. AEA3:Отчет • Y1 = Участки, на которых исполнительная съемка мельче, чем предварительная. • Pre = Объемы, вычисленные по данным предварительной съемки. • Post = Объемы, вычисленные по данным исполнительной съемки. • Delta = Pre – Post (Net) • TotPay = Pre – Post + Y1 (Gross)

  18. AEA 3:Пример

  19. Метод «Standard HYPACK» По данным одной съемки. Призматический метод

  20. Standard HYPACK:Методика вычислений • Каждый участок между соседними разрезами разбивается на 100 призм. • Интерполяция глубин в каждом углу призмы. • Вычисление объема в каждой призме и суммирование объемов для всего участка между разрезами.

  21. Материал на внешней стороне поворота • Метод осредненных конечных площадей недооценит объем на внешней стороне поворота и переоценит его на внутренней стороне. • Стандартный метод HYPACK даст более точную оценку на поворотах, поскольку в нем вычисляется объем призм, расположенных пропорционально поперек канала. Вид в плане

  22. Множество точек на шаблоне • Стандартный метод HYPACK используется для: • Сложных шаблонов • Вычисления объемов вынутого (Cut) и насыпанного (Fill) грунта. • Если вы создали канал в CHANNEL DESIGN с участками поворота (turning basin), используйте этот метод. • Все профили должны иметь одинаковое число точек в шаблоне.

  23. Standard HYPACK:Graph Options: • Graph Options - вкладыш Data: • Не упрощайте шаблоны, если у вас нет вертикальных стенок (одинаковая глубина между соседними точками). • Graph Options – вкладыш Volumes • Отметьте ‘Show Fill Values’ для отображения объема насыпанного материала. • Отметьте ‘Overdredge Basis’ для каждого сегмента: • Smart = V2P • All = V2 • None = 0.

  24. Standard HYPACK:Вкладыш View • Площади и объемы отдельно для каждого сегмента. • Каждые две точки шаблона формируют сегмент.

  25. Отчет в методе Standard HYPACK • Площади и объемы для сегментов. • Cut - выемки • Fill (опционально) - насыпи • OD = Overdredge (объем в области оплачиваемого перекопа) • Accum = Суммарное значение до текущего разреза.

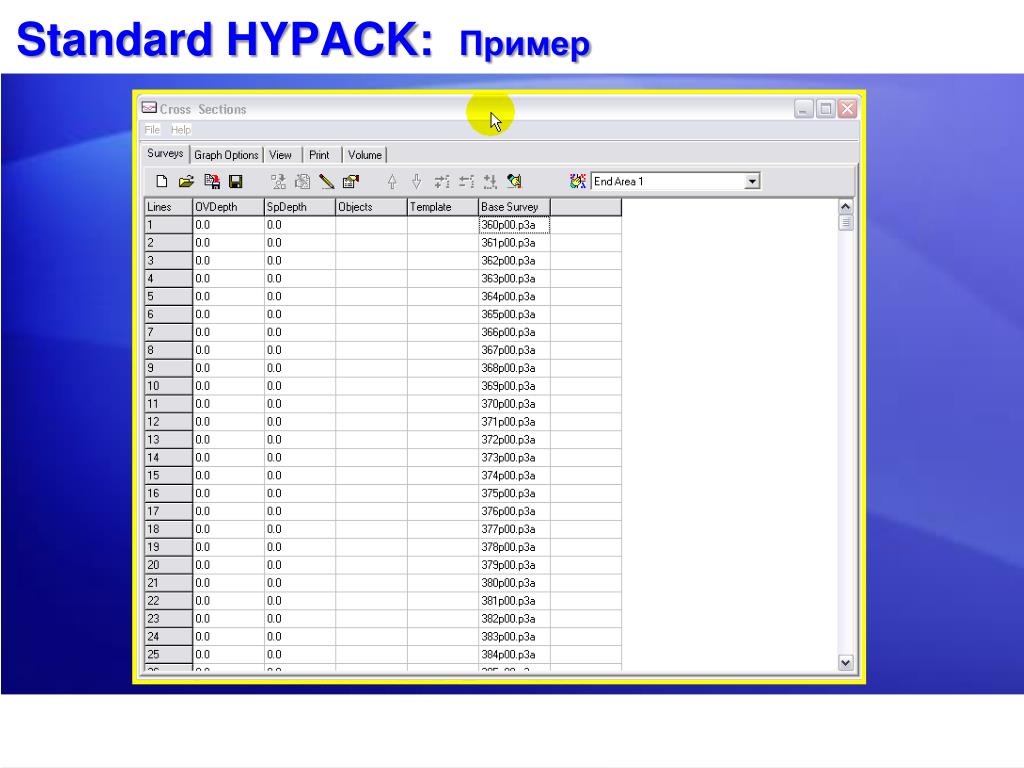

  26. Standard HYPACK:Пример

  27. Метод Savannah Метод осредненных конечных площадей. Одна съемка. Специальный формат отчета

  28. Savannah – вкладыш View

  29. Savannah - отчет • Для каждой пары профилей: • Название станции • Расстояние вправо и влево от оси • Для каждого из трех уровней для каждой пары галсов: • Depth Level - глубина • Площадь разреза • Объем до предыдущего профиля • Суммарный объем от начала • Площади и объемы включают весь материал выше каждой указанной глубины. Depth = 49 включает красный Depth = 51 красный и зеленый Depth = 53 красный, зеленый и желтый

  30. Philadelphia PreDredge Метод осредненных площадей, одна съемка, особый формат отчета, склон (Slope) или прямоугольная врезка (Box Cut)

  31. Side Slope (склон) или Box Cut (прямоугольная врезка) • В методах Philadelphia PreDredge и PostDredge можно указать: • Обычный склон (side slope) или • Прямоугольная врезка (box cut). • Тип склона задается во вкладыше ‘Graph Options – Volume’. • Для прямоугольной врезки можно изменить проектную глубину. Подошвы фиксированы Левое расширение Правое расширение

  32. «Contour» или«Non-Contour» • Contour:Включить материал на участке оплачиваемого перекопа только в том случае, если глубины меньше проектных отметок. • «Non-Contour»Включить весь материал на участке оплачиваемого перекопа. Contour Non-Contour

  33. «Shoals Only» или«All»:Оплата материала у подошвы • Shoals Only:Включается материал допустимого перекопа во врезке (Extension Area) только в случае, если глубина у подошвы меньше проектной. • «All»:Включается весь материал допустимого перекопа во врезке. All Shoals Only

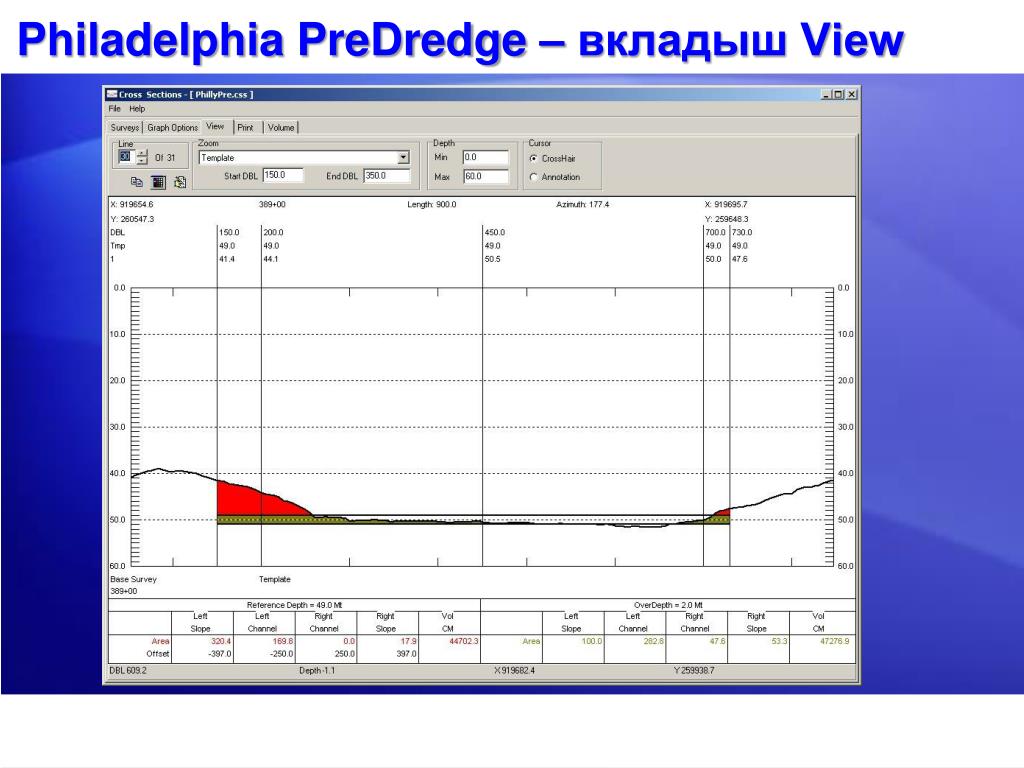

  34. Philadelphia PreDredge – вкладыш View

  35. Philadelphia PreDredge:Отчет Содержит: • Итоги в заголовке • Площади для: • Левой врезки или склона • Левой части канала • Правой части канала • Правой врезки или склона • Distance - по расстоянию от начала галса • LTOB (Левая бровка канала) • Левая подошва • Правая подошва • RTOB (Правая бровка канала) • Объемы: • Между разрезами • Total Design (суммарный выше проекта) • Total Overdredge (суммарный на участке перекопа)

  36. Philadelphia PreDredge:Пример

  37. Philadelphia PostDredge Метод осредненных площадей, сравнение данных предварительной и исполнительной съемок, особый формат отчета, выбор прямоугольной врезки или обычного склона

  38. Philadelphia PostDredgeНастройки • Настройки похожи на метод Philadelphia PreDredge. • Добавьте данные исполнительной съемки в правую колонку. • Слева – предварительная съемка (Base Survey). • Правее – исполнительная съемка. • Кликните иконку ‘Sort Files’ для ранжирования файлов обеих съемок. Отсортируйте файлы Предварительная Исполнительная Опции прямоугольной врезки, «contour» и «non-contour», «toe pay» аналогичные Philadelphia PreDredge.

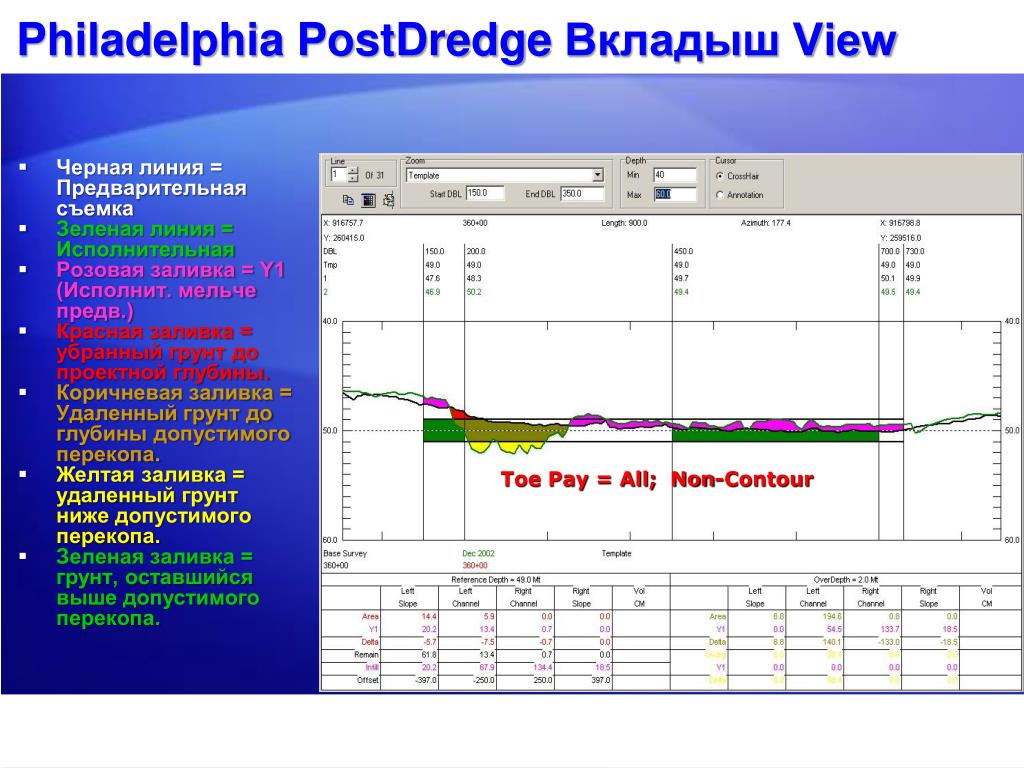

  39. Philadelphia PostDredgeВкладыш View • Черная линия = Предварительная съемка • Зеленая линия = Исполнительная • Розовая заливка = Y1 (Исполнит. мельче предв.) • Красная заливка = убранный грунт до проектной глубины. • Коричневая заливка = Удаленный грунт до глубины допустимого перекопа. • Желтая заливка = удаленный грунт ниже допустимого перекопа. • Зеленая заливка = грунт, оставшийся выше допустимого перекопа. Toe Pay = All; Non-Contour

  40. Philadelphia PostDredge- Отчет А B C = A + B D = C + F E F G

  41. Chinese 1 Average End Area 1 Метод осредненных площадей №1. Одна съемка. Особый шаблон

  42. Шаблоны в «Chinese 1 AEA1» Левое расширение (extention) Правое расширение Линия левой бровки Линия правой бровки Overdepth:

  43. Сложные склоны • Метод «1 AEA-1» поддерживает сложные склоны. • Число переходов на обоих склонах должно совпадать.

  44. Chinese 1 AEA1:Вкладыш View

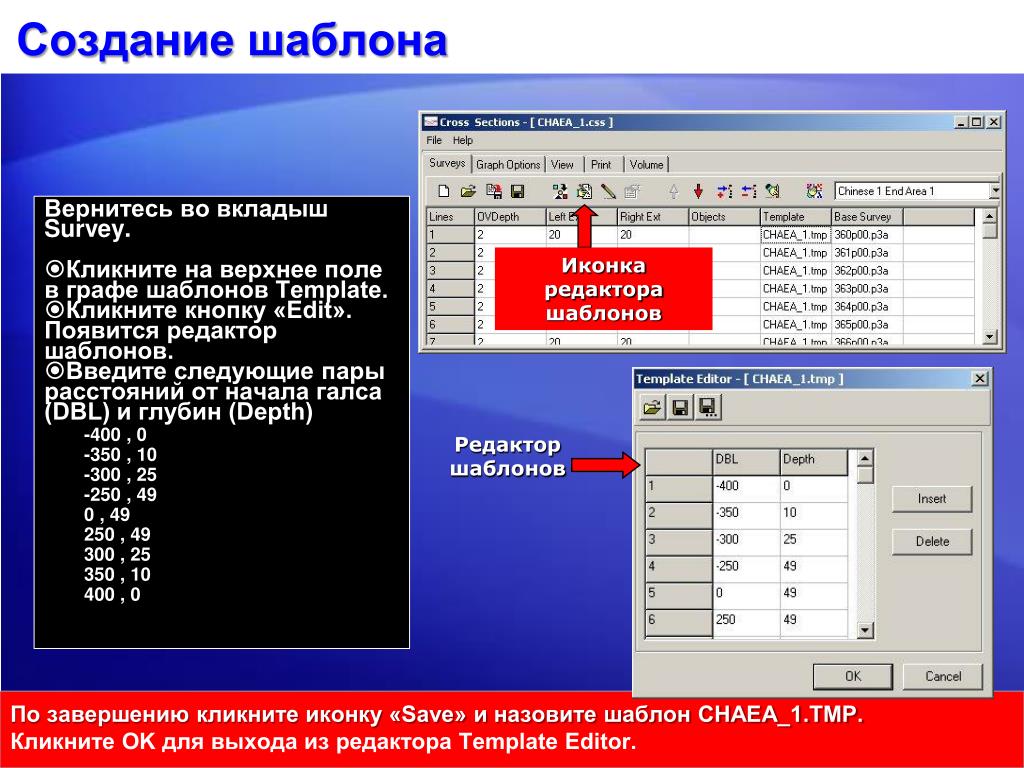

  45. Создание шаблона • По завершению кликните иконку «Save» и назовите шаблон CHAEA_1.TMP. • Кликните OK для выхода из редактора Template Editor. Вернитесь во вкладыш Survey. • Кликните на верхнее поле в графе шаблонов Template. • Кликните кнопку «Edit».Появится редактор шаблонов. • Введите следующие пары расстояний от начала галса (DBL) и глубин (Depth) • -400 , 0 • -350 , 10 • -300 , 25 • -250 , 49 • 0 , 49 • 250 , 49 • 300 , 25 • 350 , 10 • 400 , 0 Иконка редактора шаблонов Редактор шаблонов

  46. Chinese 1 AEA-1: вкладыш Surveys • После закрытия редактора шаблонов вы снова во вкладыше Survey. • Кликните кнопку ‘Fill Column’ для применения текущего шаблона ко всем профилям.

  47. Graph Options - вкладыш Data: • Прежде чем перейти во вкладыш View, откройте Graph Options – вкладыш Data. • Снимите галочку с опции ‘Simplify Templates’. • Иначе программа попытается упростить ваш шаблон и выдаст ошибку при переходе во вкладыш View.

  48. Chinese 1 AEA1:Вкладыш View • Отлично!

  49. Chinese 1 AEA 1: отчет • Во вкладыше Report показан результат расчета. • Left A:Соответствует грунту в нижней левой части склона. • Left B:Соответствует грунту в верхней левой части склона. • Если у вас больше дополнительных склонов, получите C, D, E…

  50. Chinese 1 AEA 1: отчет • Для каждого участка склона приведен объем материала: • V1L_AV1R_A • V1L_BV1R_B • VAL_CV1R_C • AccV:Объем, суммированный по всей длине канала для данного участка до текущего галса. • AVoid:Объем лишнего убранного материала, суммированный от начала до текущего галса для отдельных участков.
