1. Comunicación de Datos y Redes Informáticas Facilitador: Profesora Alicia Mariño

2. Comunicación de Datos y Redes Informáticas Recordando Hardware Dispositivos electrónicos interconectados que se usan para la entrada, procesamiento y salida de datos/información. Datos Elementos de información. Símbolos que representan hechos, valores o situaciones.

3. Comunicación de Datos y Redes Informáticas Recordando Dispositivos de entrada/salida Dispositivos electrónicos que proporcionan funciones tanto de entrada, como de salida de datos. Protocolo TCP/IP Es el conjunto de normas y procedimientos para la sincronización y el formato de los datos en Internet.

4. Comunicación de Datos y Redes Informáticas Definiciones: Redes Una red es un arreglo o configuración de nodos, conectados mediante canales de comunicación.

5. Comunicación de Datos y Redes Informáticas Definiciones: Redes informáticas Son redes en las que: Cada nodo es una estación que envía y/o recibe datos (computadoreso dispositivos), es decir, los nodos son elementos de hardware. Los canales de comunicación son los mediosquetransportan datos, de un dispositivo emisor a otro receptor. Se requiere software especializado para manejar la comunicación de datos.

6. Ejemplo: Medio Ordenador Dispositivo Comunicación de Datos y Redes Informáticas Definiciones: Redes informáticas

7. Comunicación de Datos y Redes Informáticas Definiciones: Redes informáticas Funciones Establecer, conducir y finalizar la comunicación de datos entre dos o más nodos. Beneficios • Acceso simultáneo a programas e información. • Equipos periféricos compartidos (impresoras, escáner, etc.) • Comunicación personal más eficiente (correo electrónico, foros, etc.) • Procesos de respaldo más efectivos.

8. Comunicación de Datos y Redes Informáticas Definiciones: Comunicación de datos Transferencia de datos de un nodo a otro, a través de canales de comunicación. La comunicación de datos se basa en los dispositivos de entrada/salida del computador.

9. Comunicación de Datos y Redes Informáticas Elementos para la comunicación de datos Ente emisor (nodo). Ente receptor (nodo). Medios o canales de comunicación. Protocolos de comunicación. Mensaje. Dispositivos de comunicación. Operador.

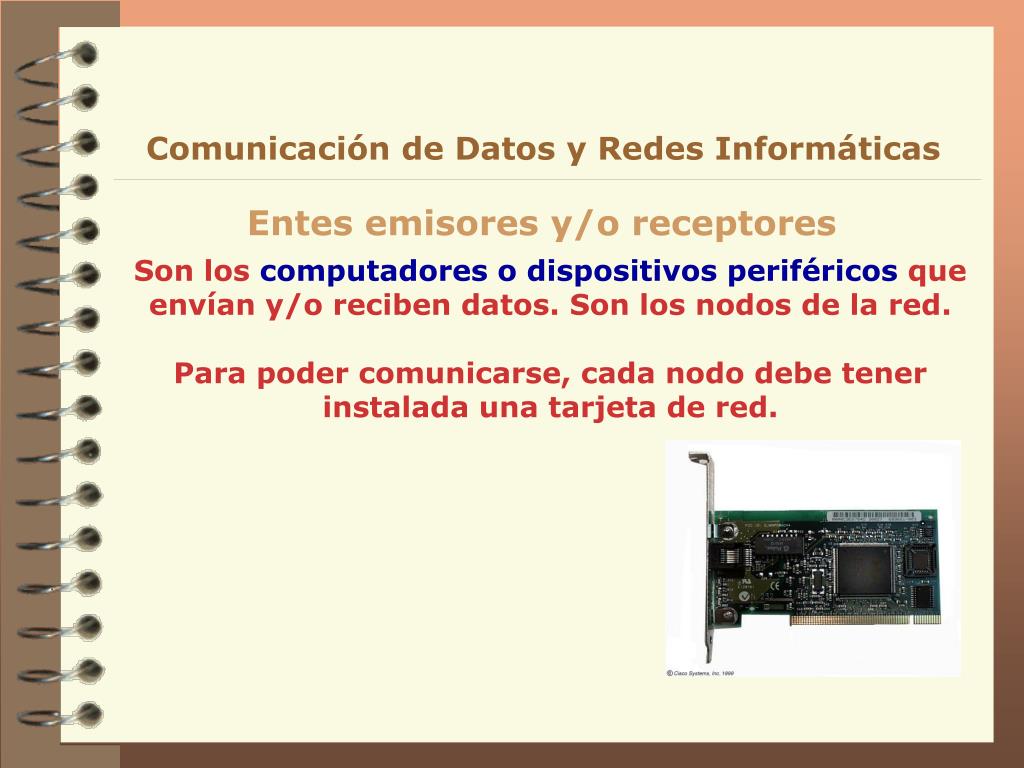

10. Comunicación de Datos y Redes Informáticas Entes emisores y/o receptores Son los computadoreso dispositivos periféricos que envían y/o reciben datos. Son los nodos de la red. Para poder comunicarse, cada nodo debe tener instalada una tarjeta de red.

11. Comunicación de Datos y Redes Informáticas Medios o canales de comunicación Un canal puede ser un medio físico (cable) o un medio inalámbrico (frecuencia de radio específica). La selección de un canal depende de: Condiciones de la instalación. Volumen de bits transportados por unidad de tiempo. Distancia que pueden recorrer los datos sin sufrir atenuación. Costos.

12. Comunicación de Datos y Redes Informáticas Medios físicos: Cable trenzado de cobre Se compone de 2 o más pares de “hilos” trenzados, aislados entre sí. En cada par, un hilo transporta la señal y el otro es la “tierra”. Ejemplos: Cables telefónicos.

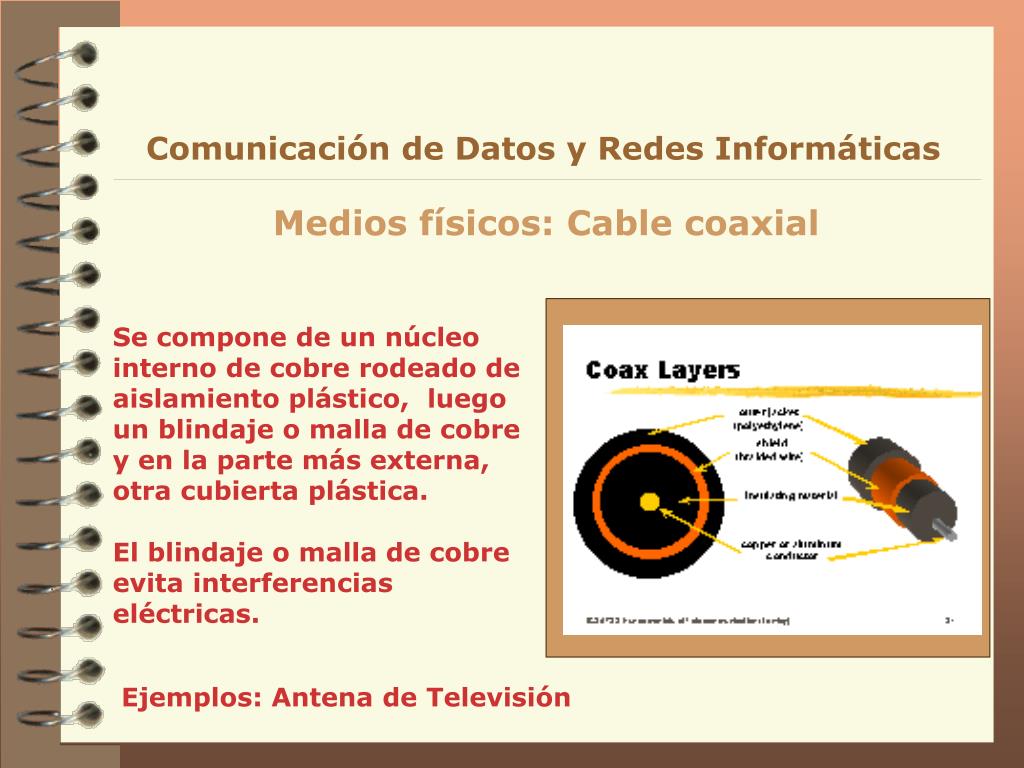

13. Comunicación de Datos y Redes Informáticas Medios físicos: Cable coaxial Se compone de un núcleo interno de cobre rodeado de aislamiento plástico, luego un blindaje o malla de cobre y en la parte más externa, otra cubierta plástica. El blindaje o malla de cobre evita interferencias eléctricas. Ejemplos: Antena de Televisión

14. Comunicación de Datos y Redes Informáticas Medios físicos: Cable de Fibra Óptica Compuesto por un núcleo de fibra de vidrio, rodeado de malla sintética y recubrimientos internos y externos. Los datos se transportan a través de pulsos de luz a lo largo de la fibra de vidrio. Ejemplo: Troncal de distribución (Backbone) para señal de TV por cable.

15. Transmisor Receptor Comunicación de Datos y Redes Informáticas Medios inalámbricos: Microondas Transmisión a través de ondas de radio de alta frecuencia (En el rango de 1 a 30 GigaHertz) para comunicaciones de banda ancha. Requiere una estación repetidora cada 20 millas debido a la curvatura de la tierra. Puede ser utilizada para comunicaciones satelitales.

16. Comunicación de Datos y Redes Informáticas Medios inalámbricos: Satélites Dispositivo en órbita, que actúa como estación retransmisora. El satélite recibe señales enviadas desde una estación en tierra, las amplifica y retransmite en diferente frecuencia a otra estación en tierra.

17. Comunicación de Datos y Redes Informáticas Medios inalámbricos: Infrarrojos Usa LEDs y fotodiodos para transmitir datos entre ordenadores. La señal se recoge a través de pequeños receptores en línea recta con el emisor o a través del reflejo en paredes o techos. Ejemplo: Control remoto de la TV.

18. Comunicación de Datos y Redes de Computadoras Definiciones: Ancho de banda Es la capacidad de transmisión de un canal de comunicación. También se expresa frecuentemente en Bytes por segundo y sus múltiplos (KBps, MBps, GBps) A mayor ancho de banda, mayor cantidad de información se transmite por unidad de tiempo y como consecuencia, el proceso de comunicación de datos es más rápido.

19. Comunicación de Datos y Redes Informáticas Protocolo de comunicación Es un conjunto de reglas, normas y procedimientos que garantizan la integridad y correcta secuencia de los datos transmitidos. Asegura que todos los nodos de una red informática, emiten y reciben datos organizados en la misma forma. Es similar a la gramática de un idioma: asegura que lo que se comunica es comprensible y que se pueden identificar los errores. Ejemplo: Protocolo TCP/IP. Todo par de computadoras conectadas a Internet, deben seguir las normas del protocolo TCP/IP, para intercambiar datos.

20. Comunicación de Datos y Redes Informáticas Funciones del protocolo de comunicación Entre otras: • Establecer que un nodo está listo para comunicarse. • Verificar y recuperar errores. • Numerar los mensajes, para comprobar que llegan en la secuencia correcta. • Controlar el destino de los mensajes. • Decidir qué elemento emitir y cuál recibir.

21. Indicador Dirección Control Datos de usuario FCS Indicador de inicio de fin Comunicación de Datos y Redes Informáticas Mensaje Es el conjunto de datos que se envían y reciben. En una red, el mensaje se transmite a través de “paquetes”. Un paquete es una agrupación lógica de información que incluye la información de control y(generalmente) los datosdel usuario. El esquema lógico de agrupación obedece a un protocolo de comunicación. Ejemplo: Estructura de un paquete. FCS = Frame Check Sequence = Secuencia de comprobación de estructura

22. Comunicación de Datos y Redes Informáticas Dispositivos de comunicación Equipos electrónicos especialmente diseñados para posibilitar, facilitar o mejorar la conexión a redes informáticas. Hacen uso de diversas tecnologías y se incorporan a las redes informáticas con diferentes objetivos. Ejemplo: • MODEM • Switch • Router

23. Comunicación de Datos y Redes Informáticas Dispositivos de comunicación: MODEM Su principal beneficio es que permite la comunicación de datos, entre equipos que procesan información digital, a través de medios que transmiten señales analógicas (líneas telefónicas, aire, etc.) Puede estar incorporado en el equipo (MODEM interno) o conectado al equipo (MODEM externo).

24. Un ciclo + Amplitud 0 - Comunicación de Datos y Redes Informáticas Tipos de señal: Analógica Se caracteriza por ser una señal continua. Se representa gráficamente como una ola. Puede ser transmitida por medios físicos o inalámbricos. Se utiliza en sistemas como telefonía, radio y televisión.

25. Datos 1 0 1 0 1 0 Señal Comunicación de Datos y Redes Informáticas Tipos de señal: Digital Se caracteriza por ser una señal discreta: solo toma los valores 1 y 0. Es una señal que puede ser transmitida sólo a través de medios físicos. Es la utilizada entre sistemas de ordenadores.

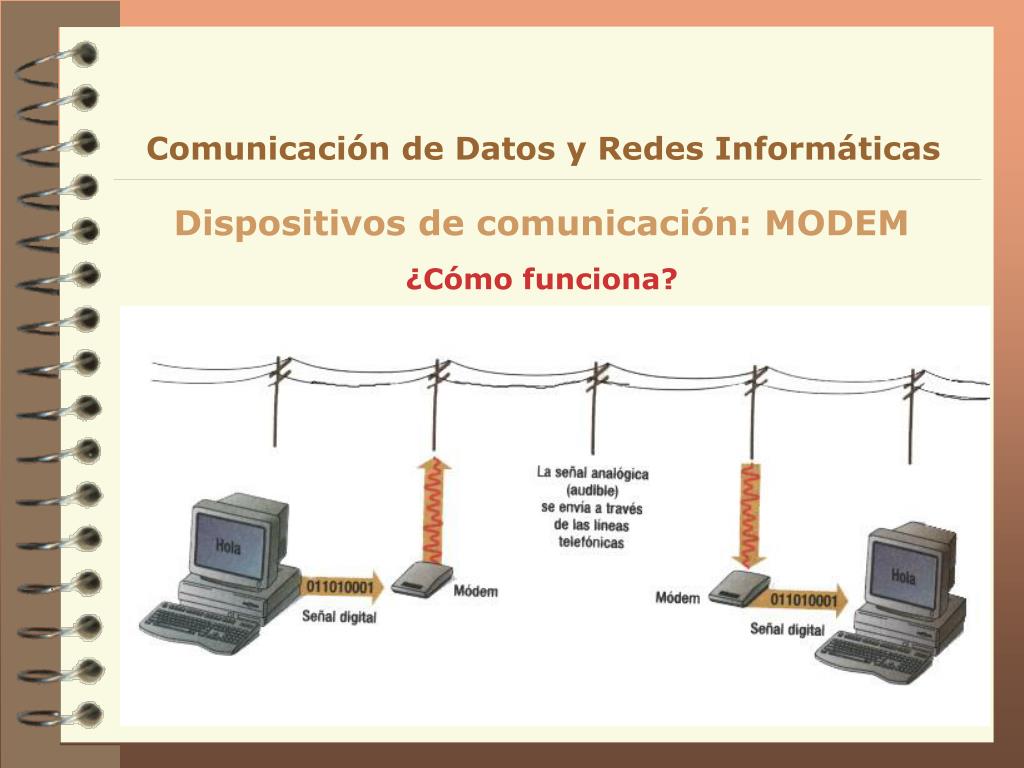

26. Comunicación de Datos y Redes Informáticas Dispositivos de comunicación: MODEM ¿Cómo funciona?

27. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas Las redes informáticas se clasifican de acuerdo a diversos criterios. Algunos de ellos son: • Extensión geográfica. • Topología. • Relaciones lógicas.

28. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según su extensión geográfica Redes LAN (Local Area Network) Redes informáticas cuyos nodos están físicamente ubicados dentro de extensiones geográficas pequeñas. Ejemplos: La red informática de una oficina, de un piso o de un edificio. Pueden utilizar medios físicos o inalámbricos. Suelen incluir dispositivos de comunicación tales como: HUB, Switch y Routers.

29. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según su extensión geográfica Redes WAN (Wide Area Network) Redes informáticas cuyos nodos están físicamente ubicados dentro de extensiones geográficas grandes. Ejemplos: Una red informática con nodos distribuidos en un país o en el mundo. Pueden utilizar medios físicos o inalámbricos.

30. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según su extensión geográfica Otras redes Recientemente se han popularizado otros tipos de redes informáticas, tales como: Redes MAN: Metropolitan Area Network, para redes ubicadas en extensiones que abarcan una ciudad. Redes HAN: Home Area Network, para redes que abarcan los equipos existentes en una casa. Redes PAN: Personal Area Network, para redes que abarcan los equipos de una persona.

31. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según su topología Topología La palabra topología literalmente significa "estudiode los mapas". La topología es objeto de estudio enlas matemáticas, donde los "mapas" están conformados por nodos (puntos) y enlaces (líneas). En redes informáticas, cada nodo es un equipo y cada enlace es un medio de comunicación.

32. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según su topología Redes con topología de bus Todos los nodos están conectados a un mismo cable. Ejemplo: Ethernet.

33. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según su topología Redes con topología de malla completa Cada nodo seenlaza directamente con todos los demás nodos de la red. Ventaja: Conexión redundante.

34. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según su topología Redes con topología celular La topología celular está compuesta por áreascirculares o hexagonales, cada una de las cualestiene un nodo individual en el centro. El área geográfica se dividide en regiones (celdas). Se utiliza para la tecnologíainalámbrica, puesto que no hay enlaces físicos, solamente ondas electromagnéticas.

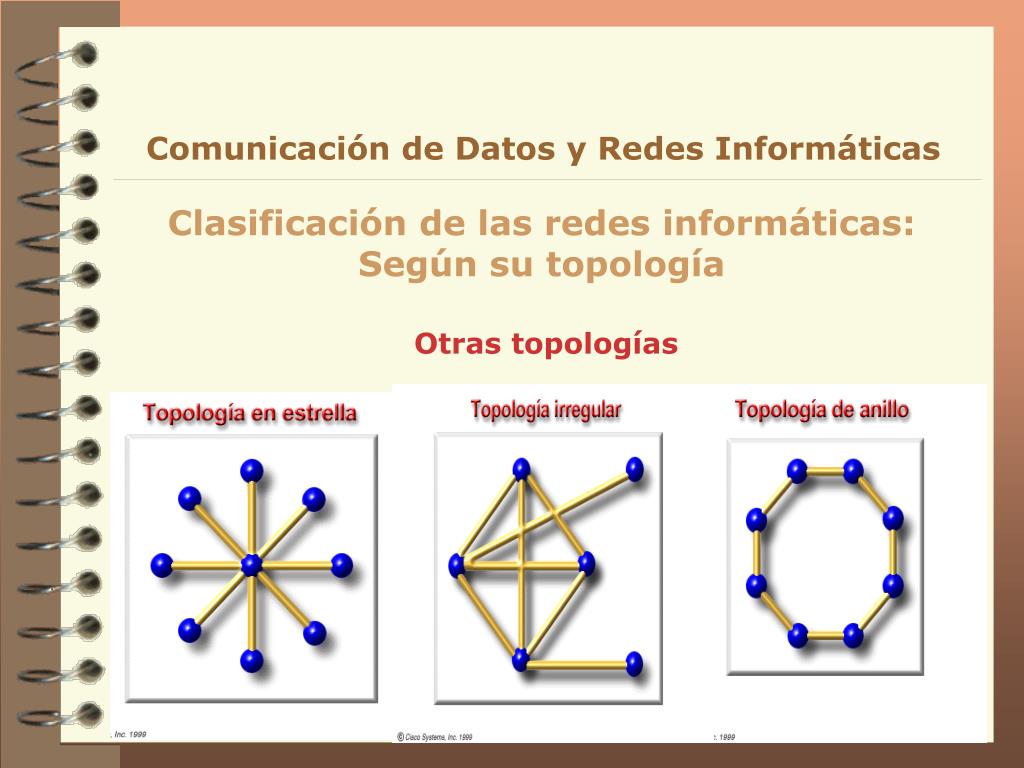

35. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según su topología Otras topologías

36. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según las relaciones lógicas entre sus nodos Redes Cliente-Servidor Está conformada por un ordenador central o servidor y un conjunto de ordenadores cliente. Una parte de cada aplicación está en el servidor (software server) y la otra parte está en cada ordenador cliente (software client o workstation). La distribución del trabajo de procesar y almacenar, sigue un lógica jerárquica.

37. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según las relaciones lógicas entre sus nodos Redes Cliente-Servidor • Los servidores se clasifican de acuerdo a su uso. • Algunos ejemplos son: • Servidor de archivos. • Servidor de correo electrónico. • Servidor de Web. • Servidor de aplicaciones. • Servidor de impresión.

38. Comunicación de Datos y Redes Informáticas Clasificación de las redes informáticas: Según las relaciones lógicas entre sus nodos Redes de igual a igual Todos los nodos de la red tienen relaciones equivalentes y tipos similares de software. Normalmente cada nodo tiene acceso, por lo menos, a algunos de los recursos en todos los demás nodos. La relación no es jerárquica.
