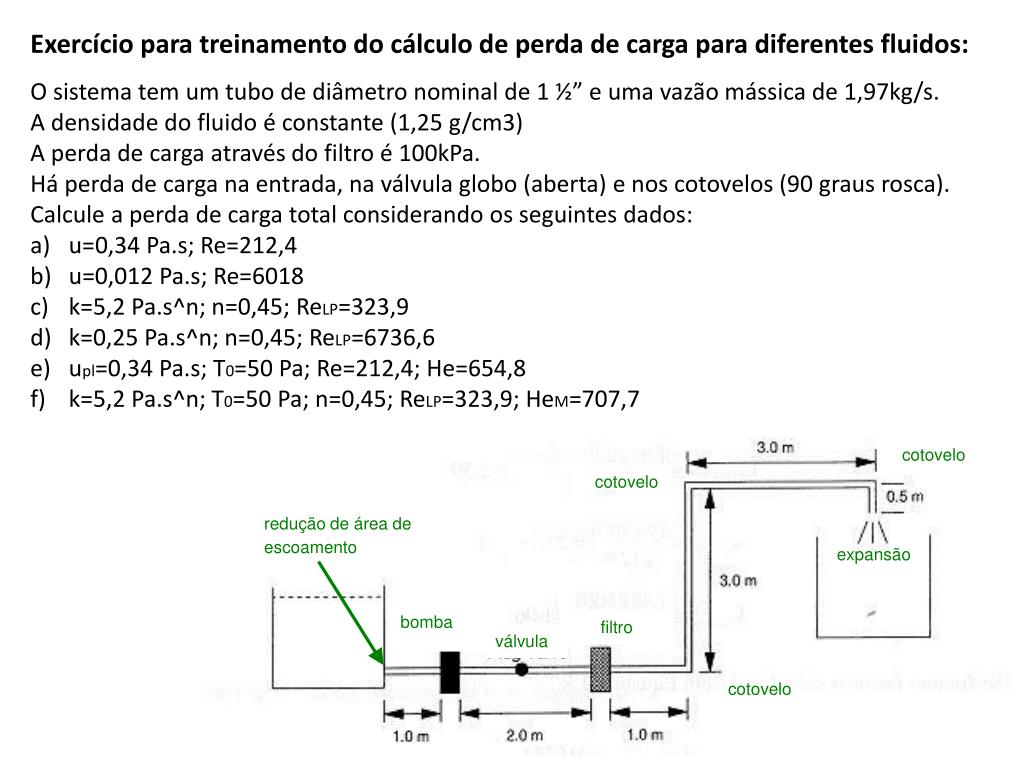

  1. Exercício para treinamento do cálculo de perda de carga para diferentes fluidos: • O sistema tem um tubo de diâmetro nominal de 1 ½” e uma vazão mássica de 1,97kg/s. A densidade do fluido é constante (1,25 g/cm3) • A perda de carga através do filtro é 100kPa. Há perda de carga na entrada, na válvula globo (aberta) e nos cotovelos (90 graus rosca). Calcule a perda de carga total considerando os seguintes dados: • u=0,34 Pa.s; Re=212,4 • u=0,012 Pa.s; Re=6018 • k=5,2 Pa.s^n; n=0,45; ReLP=323,9 • k=0,25 Pa.s^n; n=0,45; ReLP=6736,6 • upl=0,34 Pa.s; T0=50 Pa; Re=212,4; He=654,8 • k=5,2 Pa.s^n; T0=50 Pa; n=0,45; ReLP=323,9; HeM=707,7 cotovelo cotovelo redução de área de escoamento expansão bomba filtro válvula cotovelo

  2. f = 16/Re
