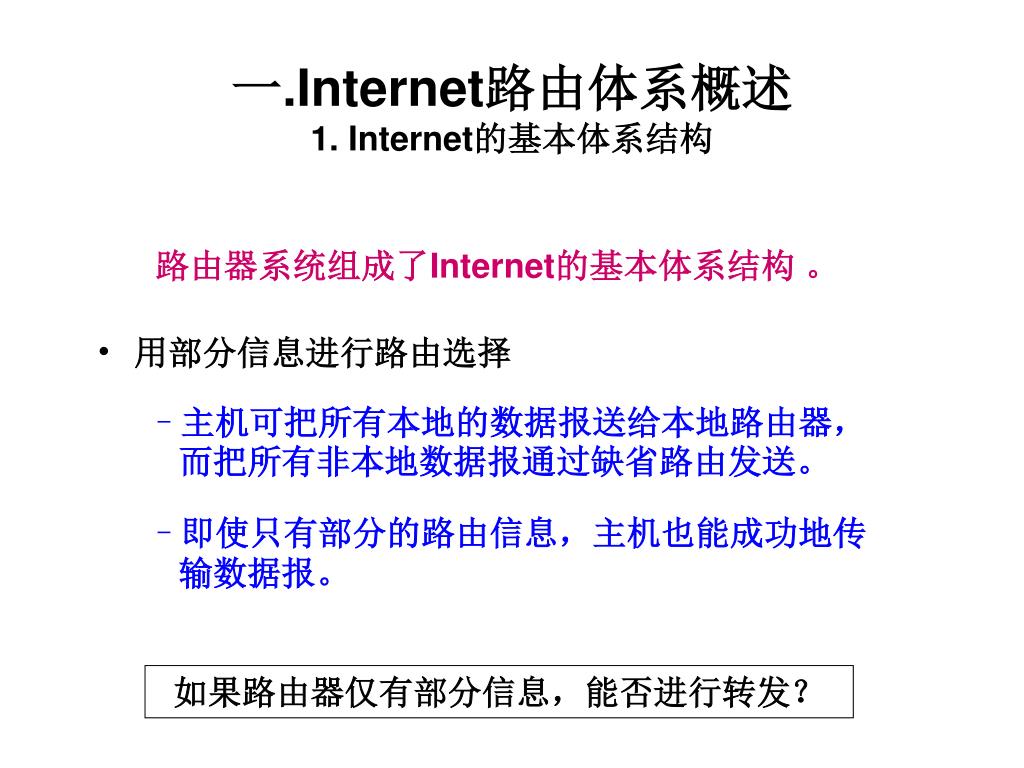

  1. 一.Internet路由体系概述1. Internet的基本体系结构 • 用部分信息进行路由选择 • 主机可把所有本地的数据报送给本地路由器，而把所有非本地数据报通过缺省路由发送。 • 即使只有部分的路由信息，主机也能成功地传输数据报。 路由器系统组成了Internet的基本体系结构 。 如果路由器仅有部分信息，能否进行转发？

  2. 一.Internet路由体系概述1. Internet的基本体系结构 • 互联网的模拟 假设：没有地图，不懂当地语言。在交叉路口有一些路标。 目的地：XYZ村子 问题：“正确性”？ 路标上的信息是一致的和完备的。 • 简单星型拓扑结构的道路系统 • 道路的无限集合

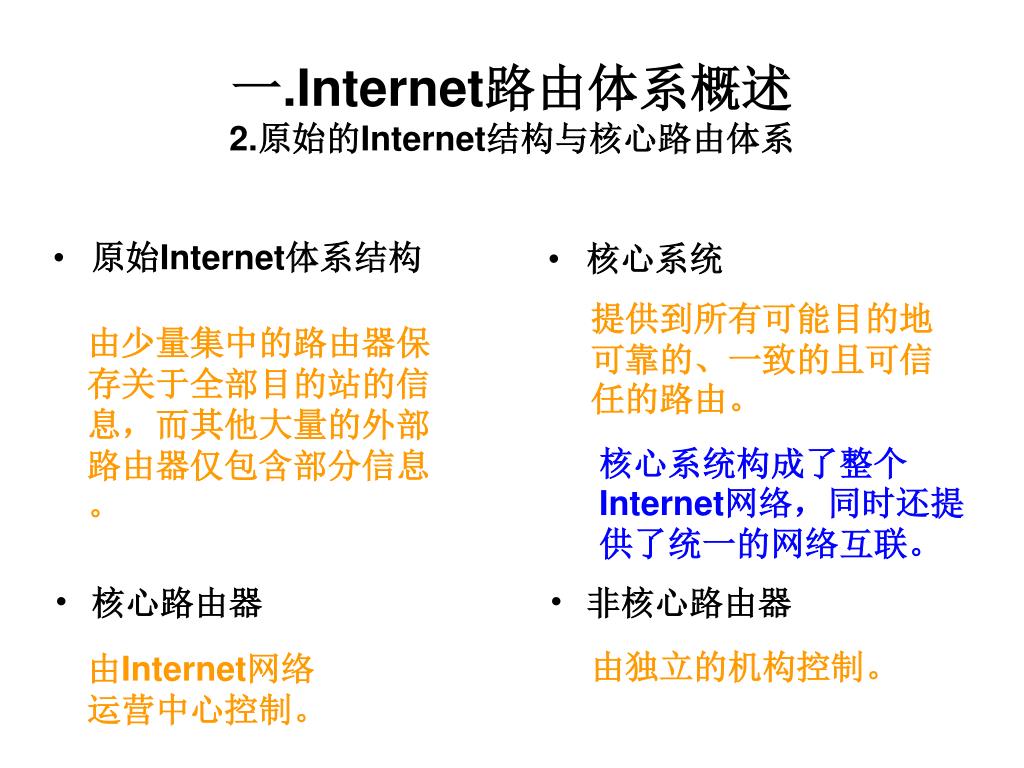

  3. 原始Internet体系结构 核心路由器 核心系统 非核心路由器 一.Internet路由体系概述2.原始的Internet结构与核心路由体系 提供到所有可能目的地可靠的、一致的且可信任的路由。 由少量集中的路由器保存关于全部目的站的信息，而其他大量的外部路由器仅包含部分信息。 核心系统构成了整个Internet网络，同时还提供了统一的网络互联。 由独立的机构控制。 由Internet网络运营中心控制。

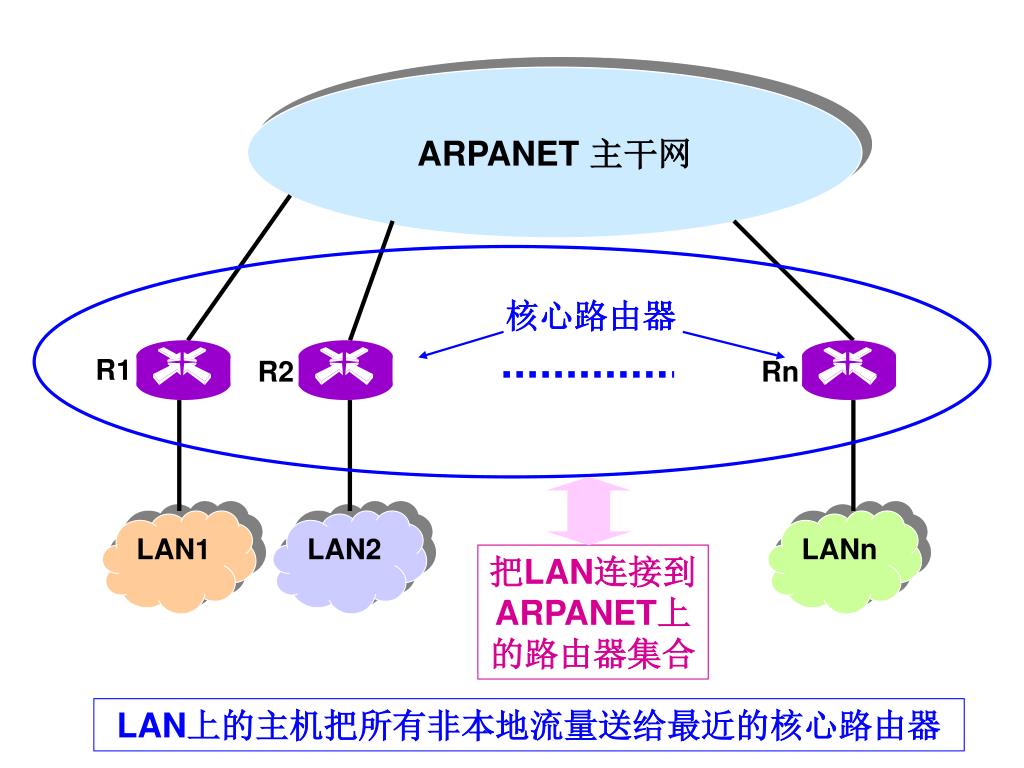

  4. 核心路由器 R1 R2 Rn ARPANET 主干网 LAN1 LAN2 LANn 把LAN连接到ARPANET上的路由器集合 LAN上的主机把所有非本地流量送给最近的核心路由器

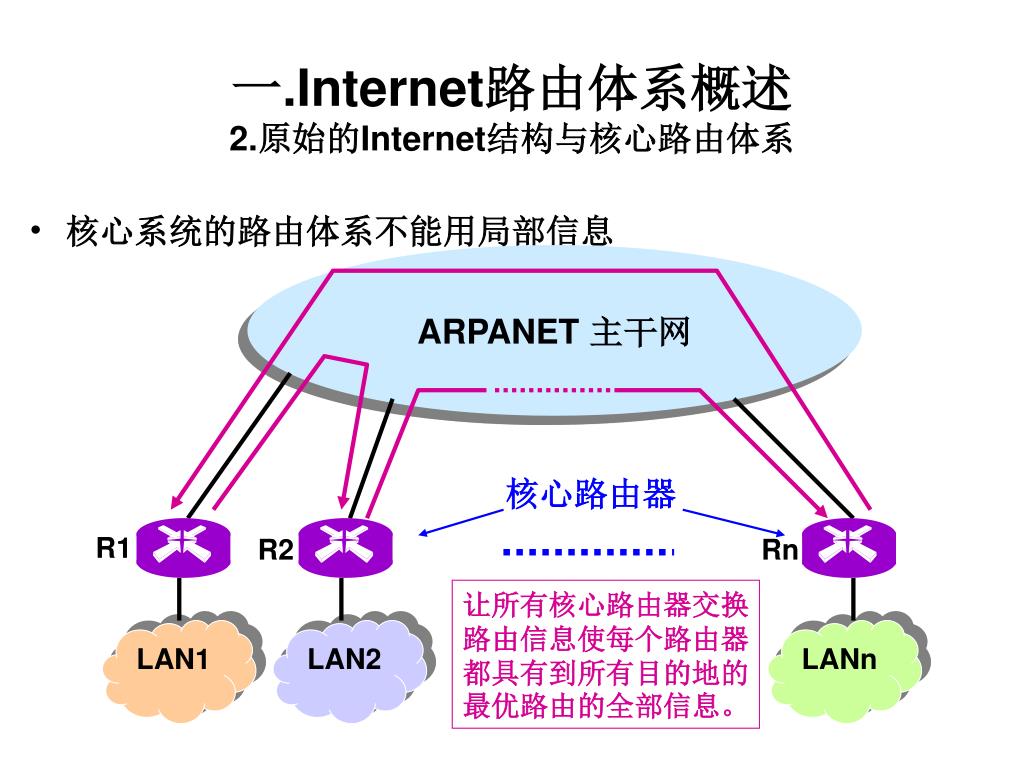

  5. 核心路由器 R1 R2 Rn 一.Internet路由体系概述2.原始的Internet结构与核心路由体系 • 核心系统的路由体系不能用局部信息 ARPANET 主干网 让所有核心路由器交换路由信息使每个路由器都具有到所有目的地的最优路由的全部信息。 LAN1 LAN2 LANn

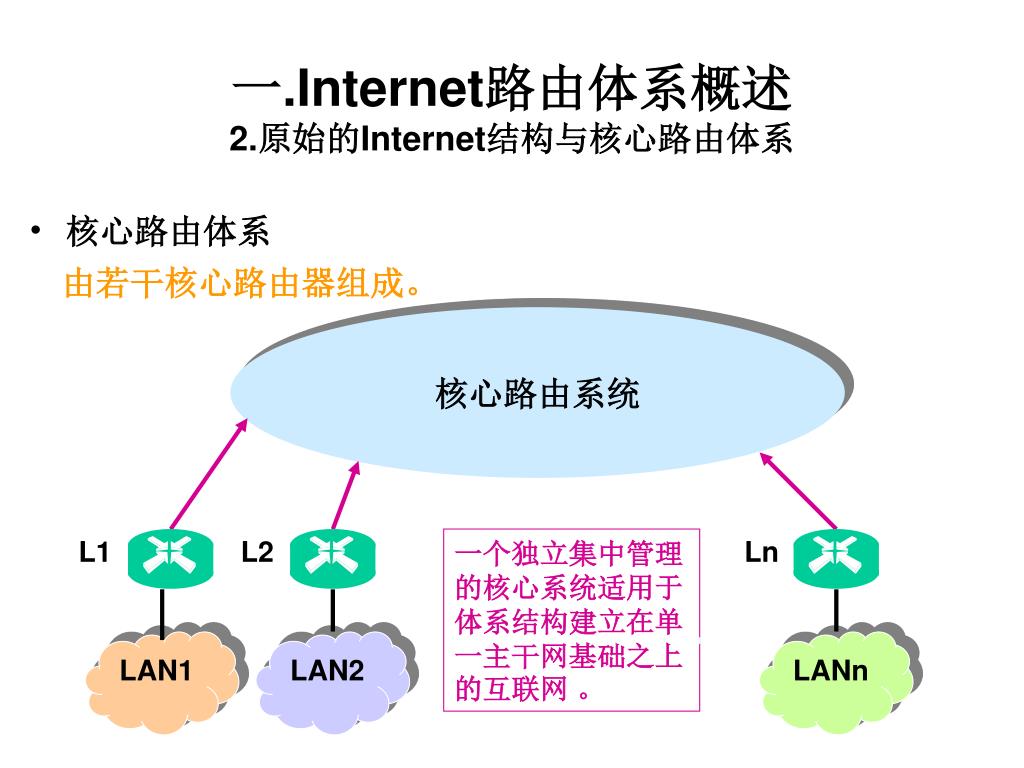

  6. L2 L1 Ln LAN1 LAN2 LANn 一.Internet路由体系概述2.原始的Internet结构与核心路由体系 • 核心路由体系 由若干核心路由器组成。 核心路由系统 一个独立集中管理的核心系统适用于体系结构建立在单一主干网基础之上的互联网 。

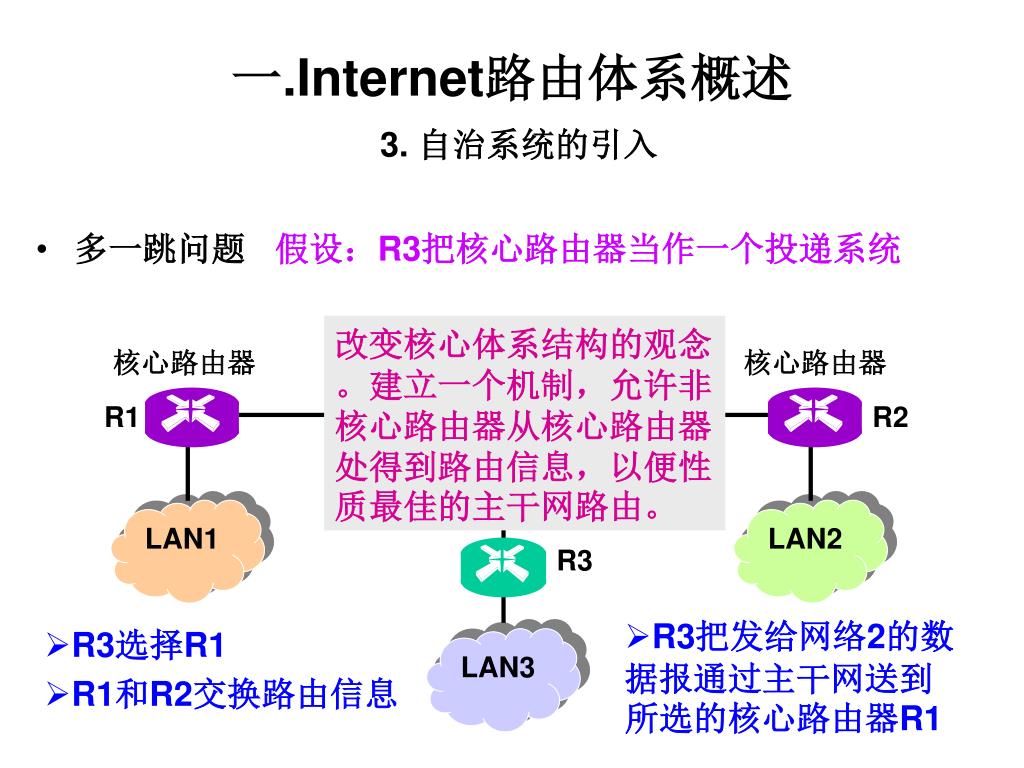

  7. R2 R1 核心路由器 核心路由器 R3 LAN1 LAN2 LAN3 一.Internet路由体系概述3. 自治系统的引入 • 多一跳问题 假设：R3把核心路由器当作一个投递系统 改变核心体系结构的观念。建立一个机制，允许非核心路由器从核心路由器处得到路由信息，以便性质最佳的主干网路由。 主干网 • R3把发给网络2的数据报通过主干网送到所选的核心路由器R1 • R3选择R1 • R1和R2交换路由信息

  8. R1 R2 核心路由器 R3 LAN1 LAN4 R4 LAN2 LAN3 一.Internet路由体系概述3. 自治系统的引入 • 核心路由系统无法满足复杂化结构的需求 主干网 核心系统将不能与所有网络直接相连。需要一个机制把附加的这些本地网络的可达信息送给核心系统。

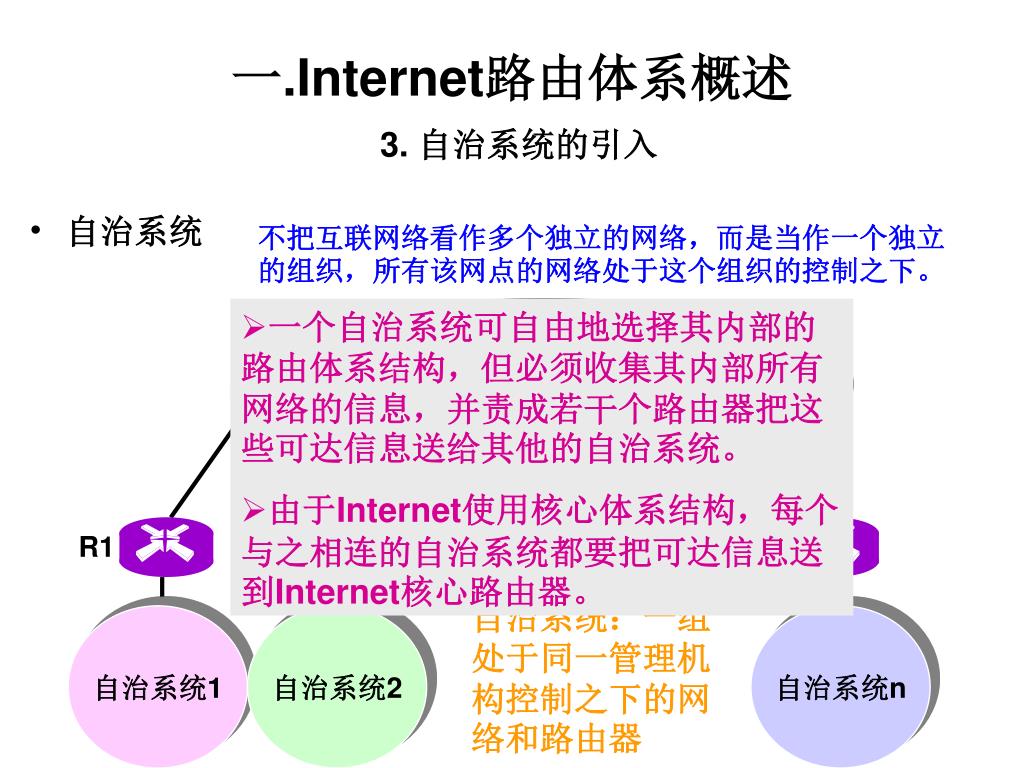

  9. 核心路由器 主干网 R1 R2 Rn 自治系统1 自治系统2 自治系统n 一.Internet路由体系概述3. 自治系统的引入 不把互联网络看作多个独立的网络，而是当作一个独立的组织，所有该网点的网络处于这个组织的控制之下。 • 自治系统 • 一个自治系统可自由地选择其内部的路由体系结构，但必须收集其内部所有网络的信息，并责成若干个路由器把这些可达信息送给其他的自治系统。 • 由于Internet使用核心体系结构，每个与之相连的自治系统都要把可达信息送到Internet核心路由器。 自治系统：一组处于同一管理机构控制之下的网络和路由器

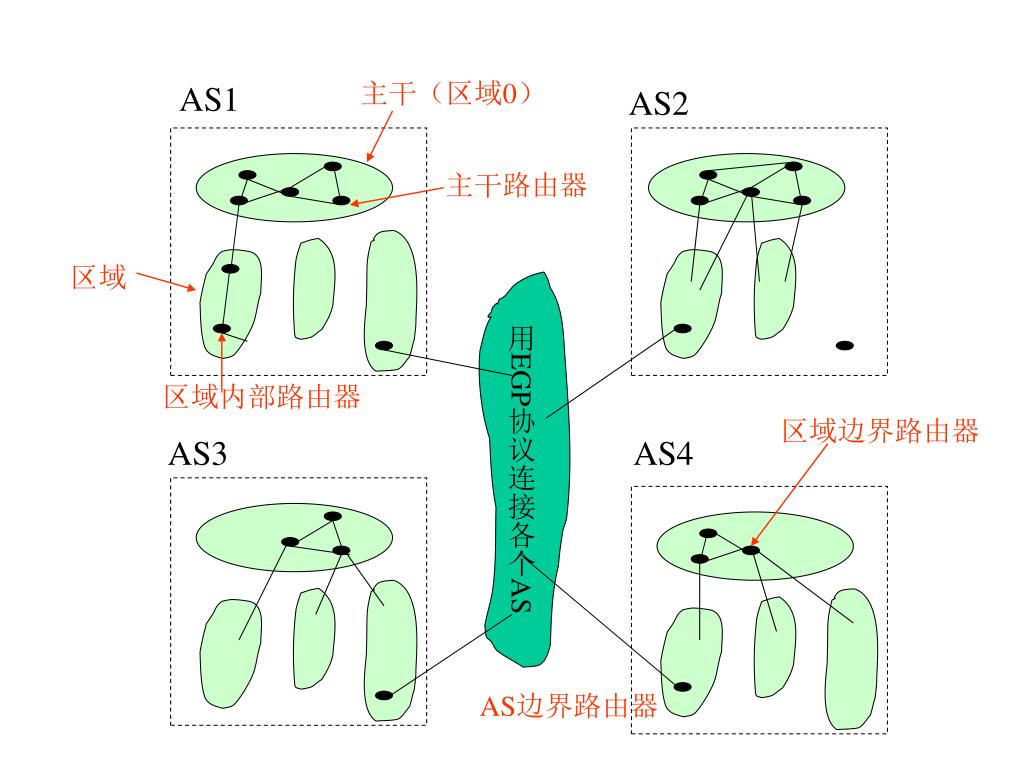

  10. 主干（区域0） AS1 AS2 主干路由器 区域 用EGP协议连接各个AS 区域内部路由器 区域边界路由器 AS3 AS4 AS边界路由器
