  1. Le GRAFCET Le GRAFCET ------------------------------------------------------- Cliquer pour continuer…

  2. Le GRAFCET GRAphe Fonctionnel Commande Étape Transition Objectif : Être capable de décrire le cycle d’une machine sous forme graphique. ------------------------------------------------------- Cliquer pour continuer… LP SULLY Nogent-Le-Rotrou

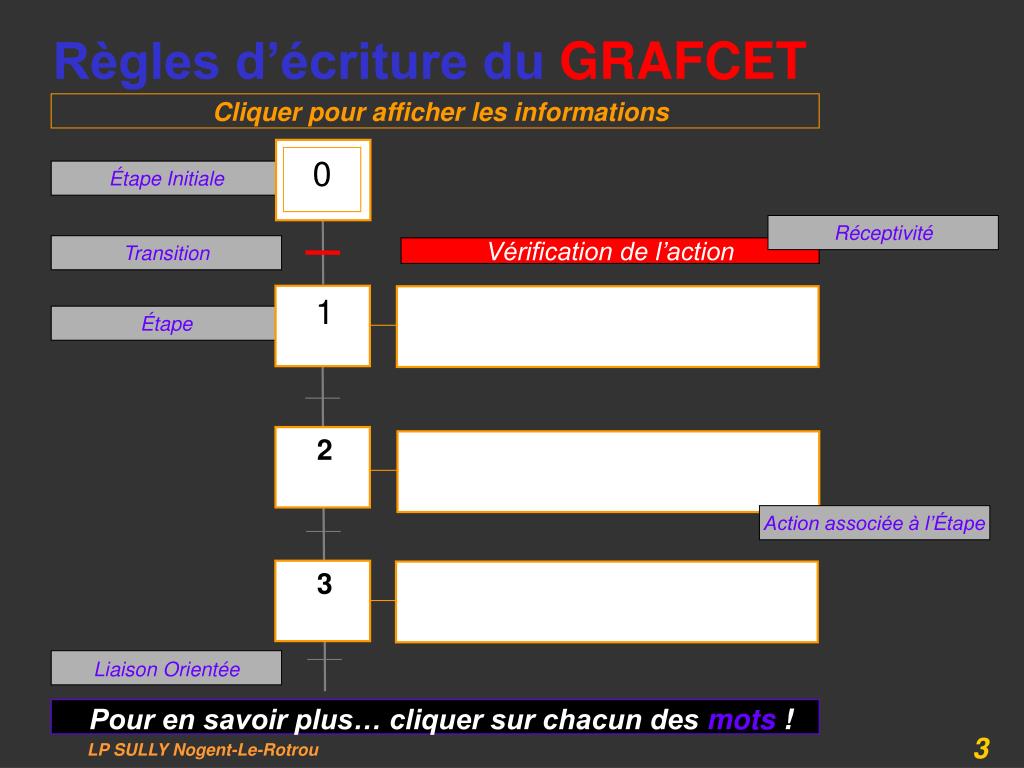

  3. 0 2 3 Règles d’écriture duGRAFCET Cliquer pour afficher les informations Étape Initiale Réceptivité Pour en savoir plus… cliquer sur chacun des mots ! Transition Vérification de l’action 1 Étape Action associée à l’Étape LiaisonOrientée LP SULLY Nogent-Le-Rotrou

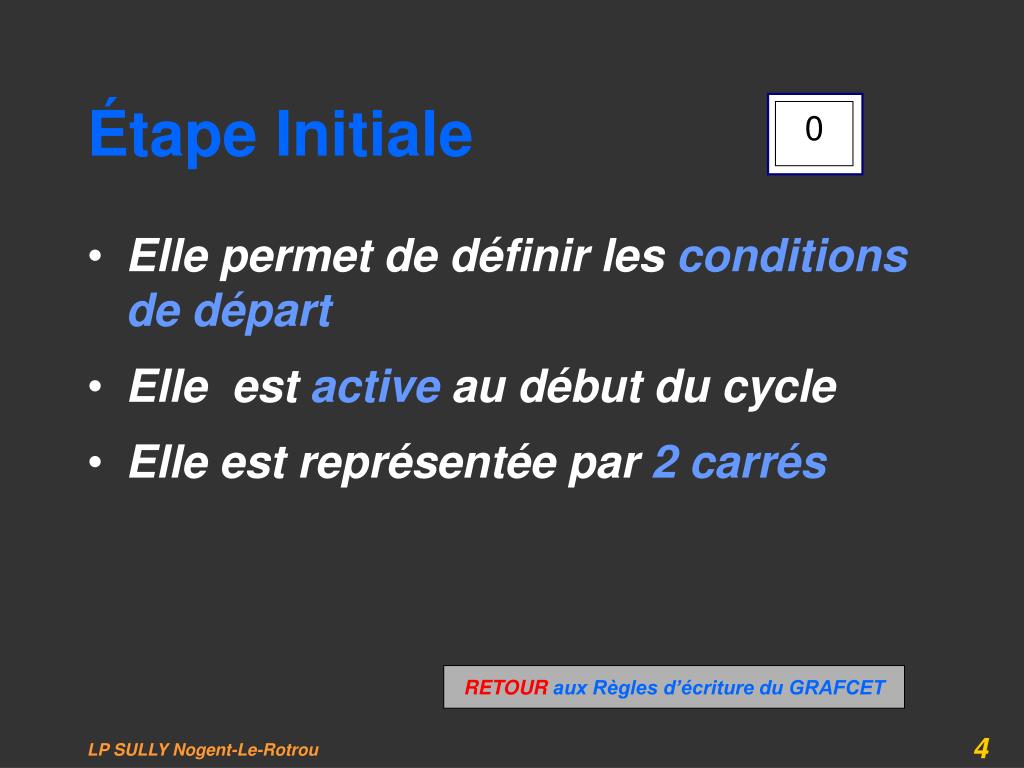

  4. 0 Étape Initiale  • Elle permet de définir les conditions de départ • Elle est active au début du cycle • Elle est représentée par 2 carrés RETOUR aux Règles d’écriture du GRAFCET LP SULLY Nogent-Le-Rotrou

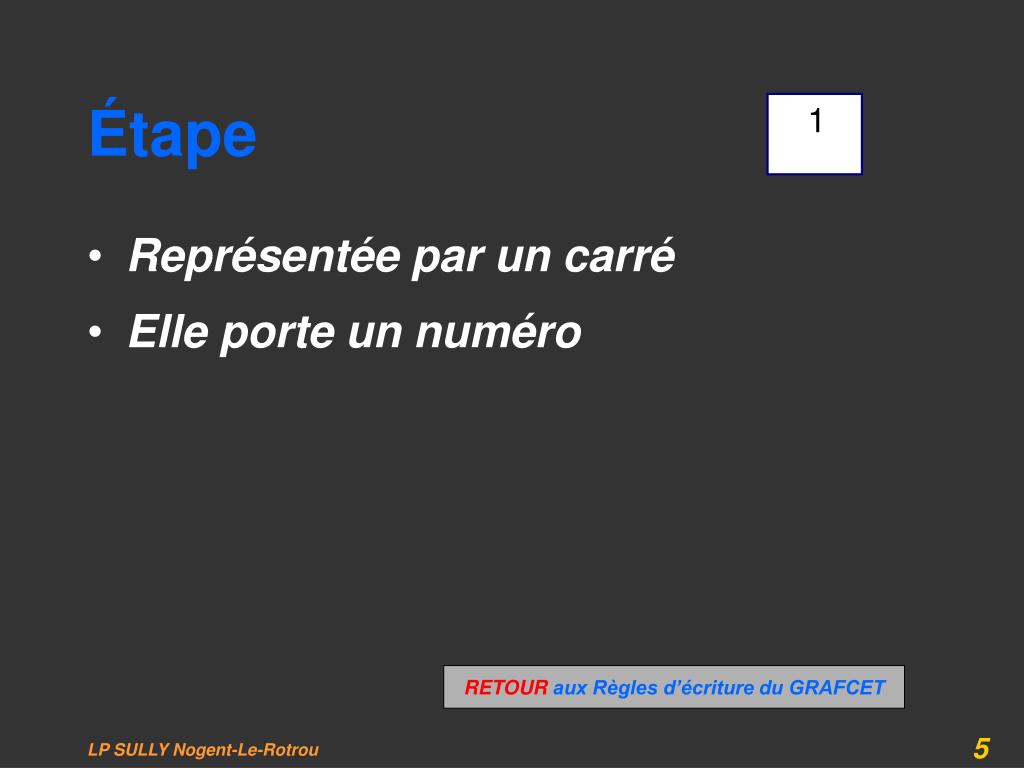

  5. Étape  1 • Représentée par un carré • Elle porte un numéro RETOUR aux Règles d’écriture du GRAFCET LP SULLY Nogent-Le-Rotrou

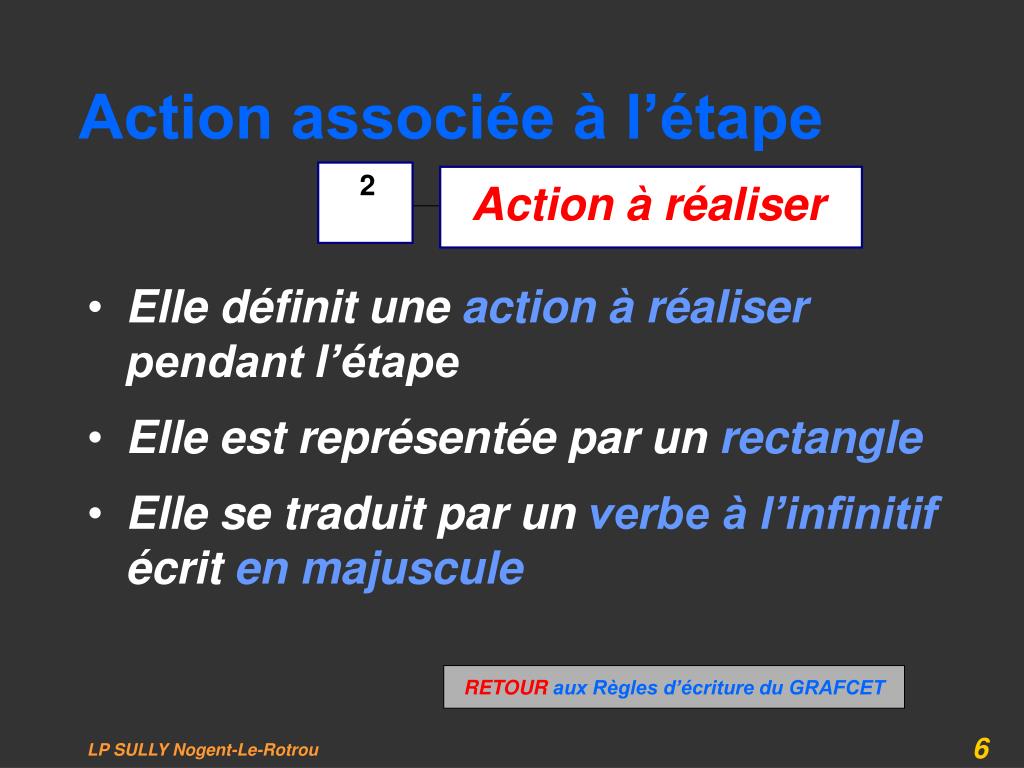

  6. 2 Action associée à l’étape Action à réaliser • Elle définit une action à réaliser pendant l’étape • Elle est représentée par un rectangle • Elle se traduit par un verbe à l’infinitif écrit en majuscule RETOUR aux Règles d’écriture du GRAFCET LP SULLY Nogent-Le-Rotrou

  7. 0 1 Une transition • Elle est représentée par un tiret perpendiculaire au trait de liaison • Il y a toujours une seule transition entre 2 étapes RETOUR aux Règles d’écriture du GRAFCET LP SULLY Nogent-Le-Rotrou

  8. 0 1 Réceptivité Réceptivité • Elle est associée à la transition et s’écrit à côté de celle-ci • C’est une proposition logique RETOUR aux Règles d’écriture du GRAFCET LP SULLY Nogent-Le-Rotrou

  9. Liaison orientée • Elle se représente par des lignes horizontales ou verticales • Elle relie les étapes avec les transitions et vice versa • Le sens d’évolution se fait de haut en bas • Dans le cas contraire, une flèche sur la liaison indique le sens du parcours Document de SYNTHESE à compléter… LP SULLY Nogent-Le-Rotrou

  10. Document de synthèse Ouverture du document WORD Cliquer sur >>> • Dans le Menu, sélectionner • FICHIER • IMPRIMER • OK Fermer le fichier Quitter WORD Compléter le document… Quitter PowerPoint ! LP SULLY Nogent-Le-Rotrou
