  1. SY800 NAT PPPoE Configuration [AD-14-TB-27-02-93]

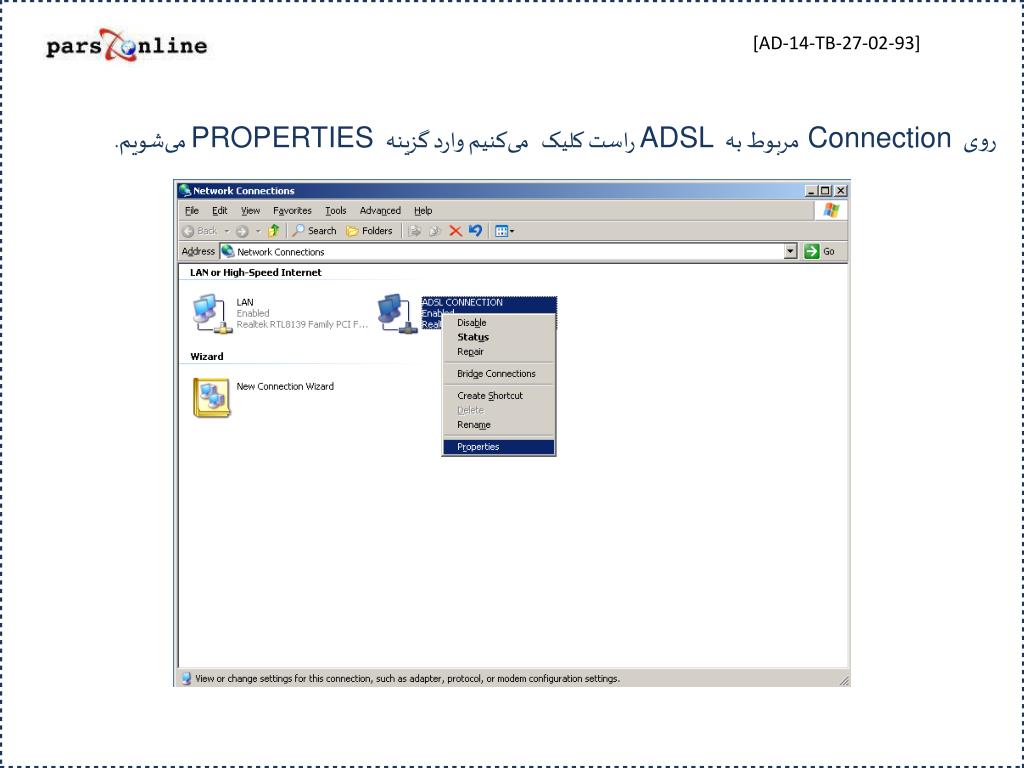

  2. روی Connectionمربوط به ADSL راست کلیک می‌کنیم وارد گزینه PROPERTIES می‌شویم.

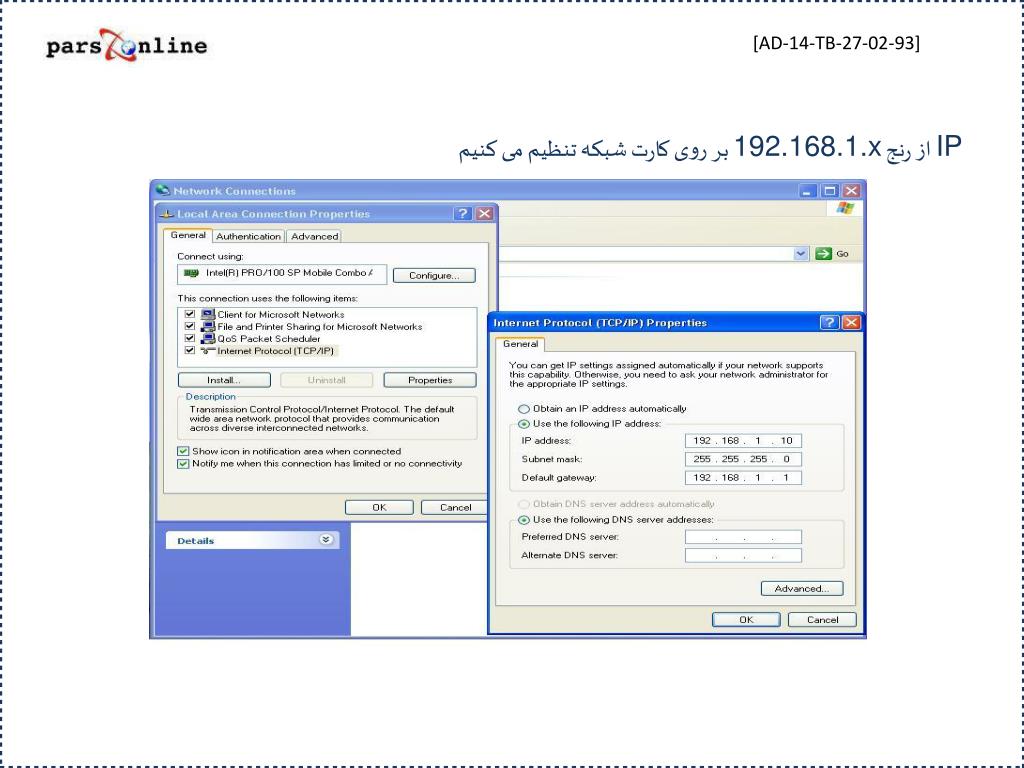

  3. IP از رنج 192.168.1.x بر روی کارت شبکه تنظیم می کنیم

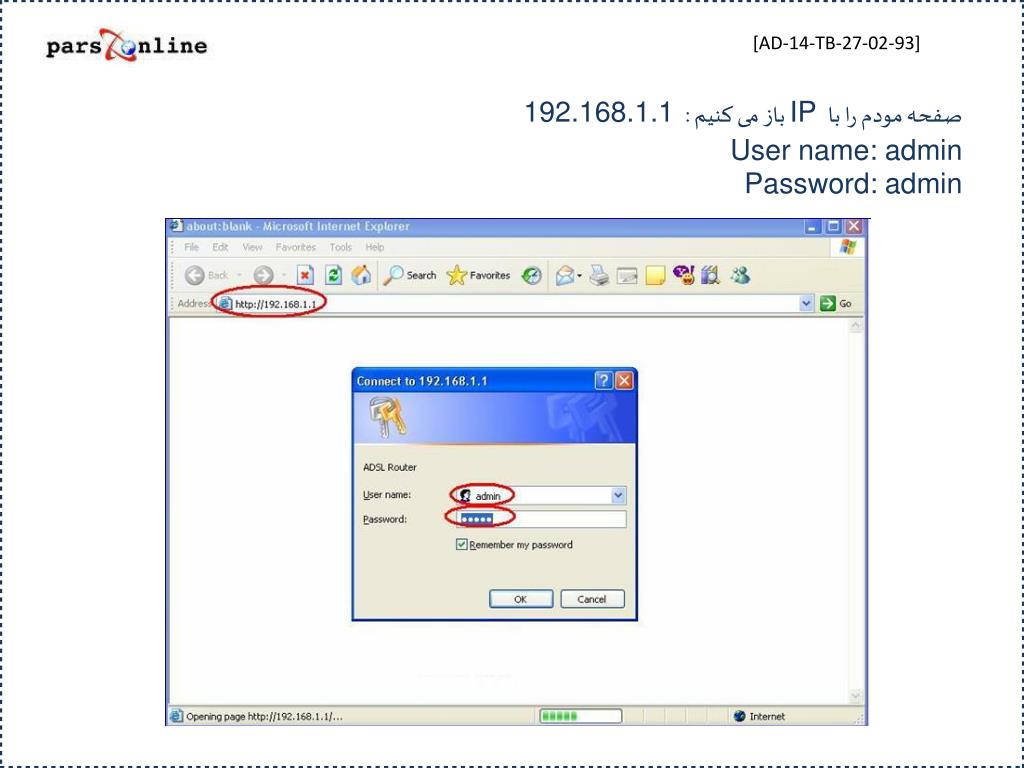

  4. صفحه مودم را با IP باز می کنیم : 192.168.1.1 User name: adminPassword: admin

  5. مراحل زیر را انجام می دهیم :1) به قسمت Advance Setup می رویم, وارد قسمت WAN می شویم2) قسمت Remove را فعال میکنیم3) گزینه Remove را انتخاب میکنیم

  6. پس از آنکه تغییرات اعمال شد ، وارد قسمت Quick Setup می شویمگزینه DSL Auto-connect را غیر فعال میکنیم سپس VPI =0 و VCI= 35 قرار می دهیمسپس Next می کنیم

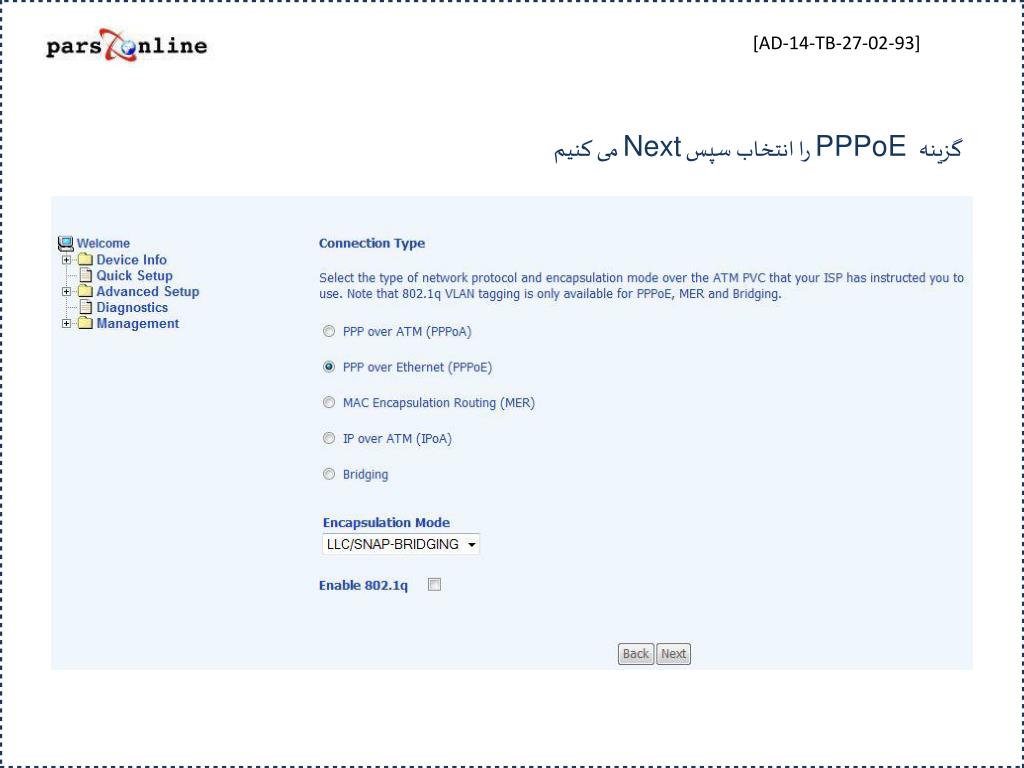

  7. گزینه PPPoE را انتخاب سپس Next می کنیم

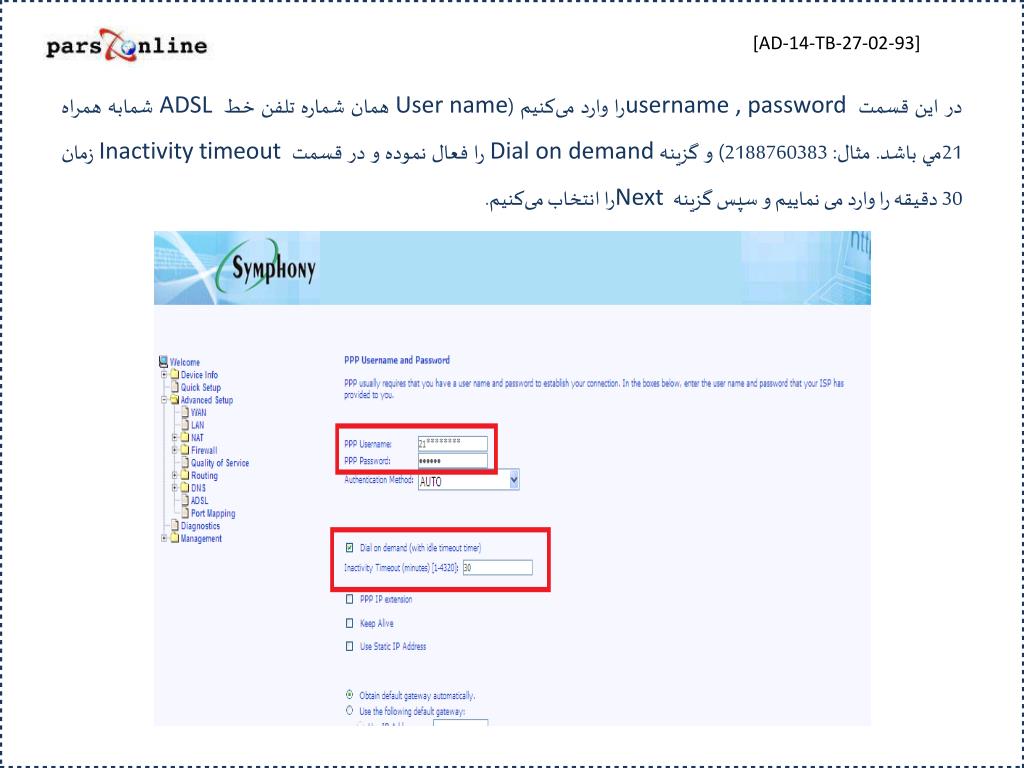

  8. در این قسمت username , password را وارد می‌کنیم (User name همان شماره تلفن خط ADSL شمابه همراه 21مي باشد. مثال: 2188760383) و گزینه Dial on demand را فعال نموده و در قسمت Inactivity timeout زمان 30 دقیقه را وارد می نماییم و سپس گزينه Next را انتخاب می‌كنيم.

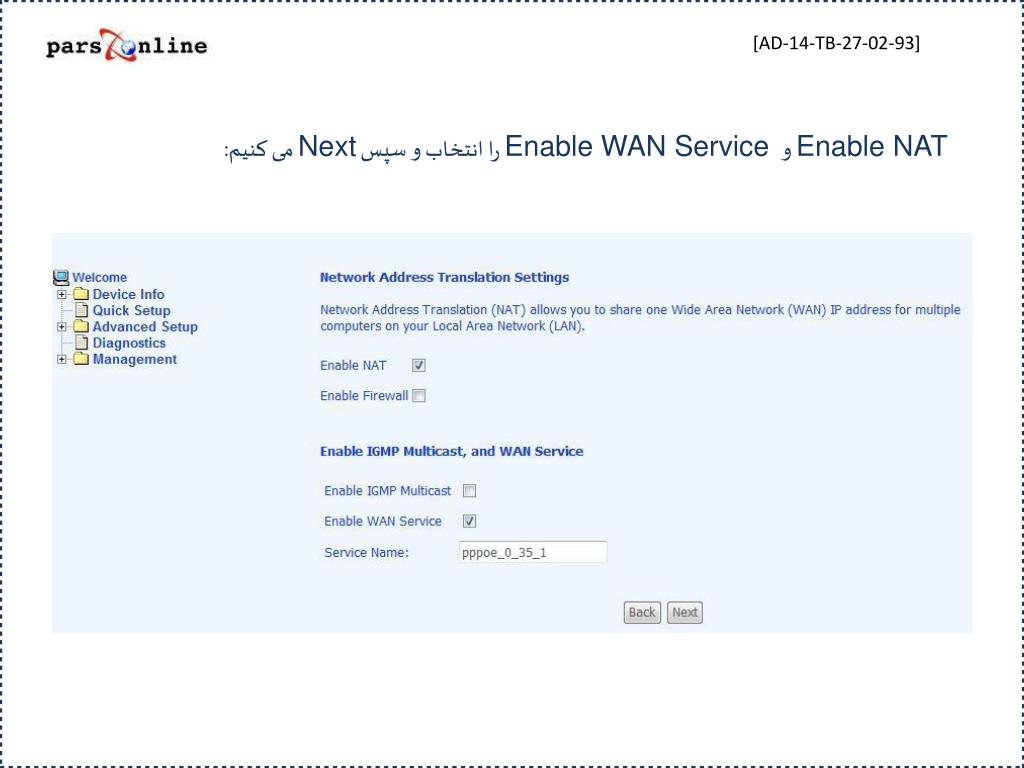

  9. Enable NAT و Enable WAN Service را انتخاب و سپس Next می کنیم:

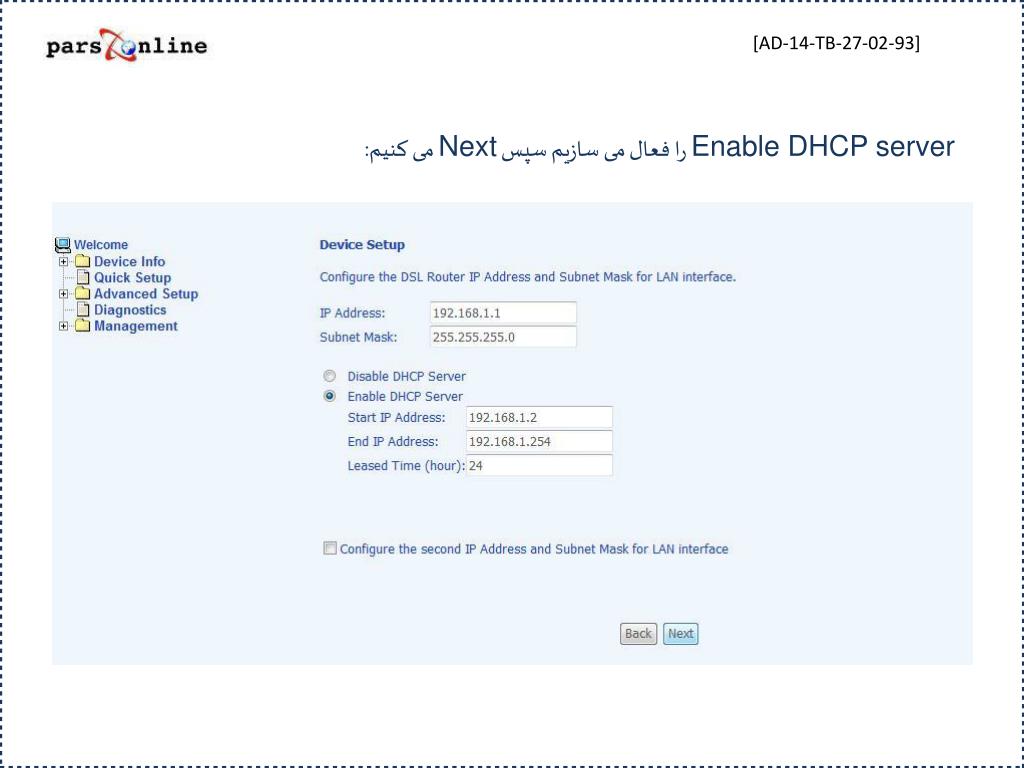

  10. Enable DHCP server را فعال می سازیم سپس Next می کنیم:

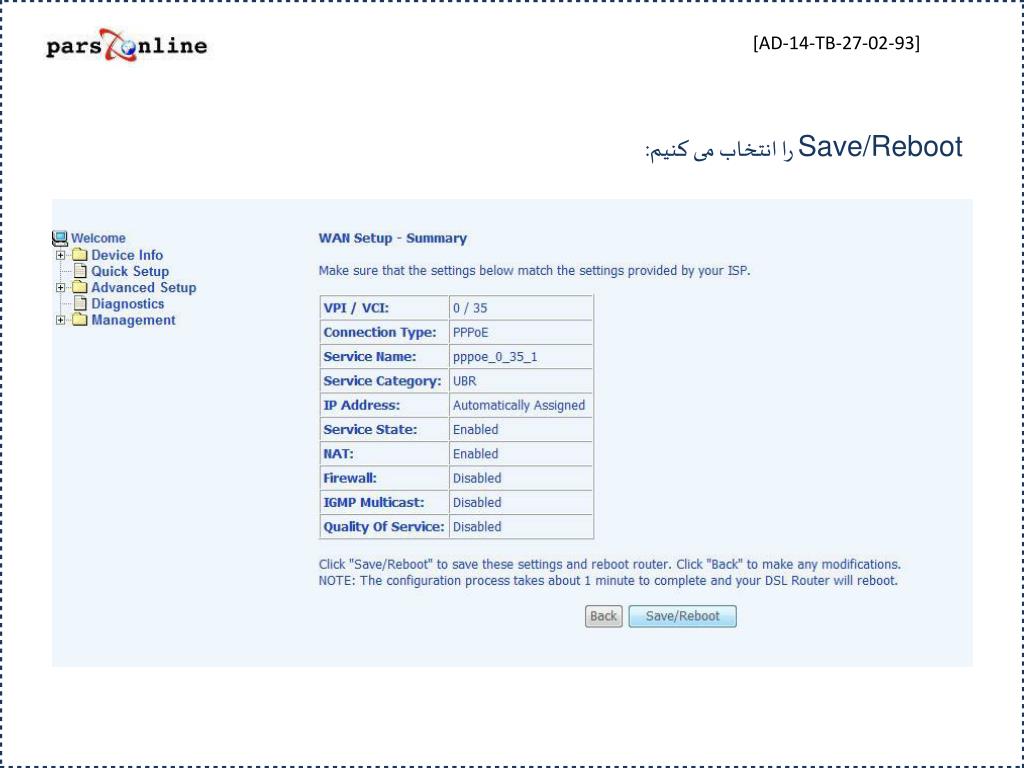

  11. Save/Reboot را انتخاب می کنیم:

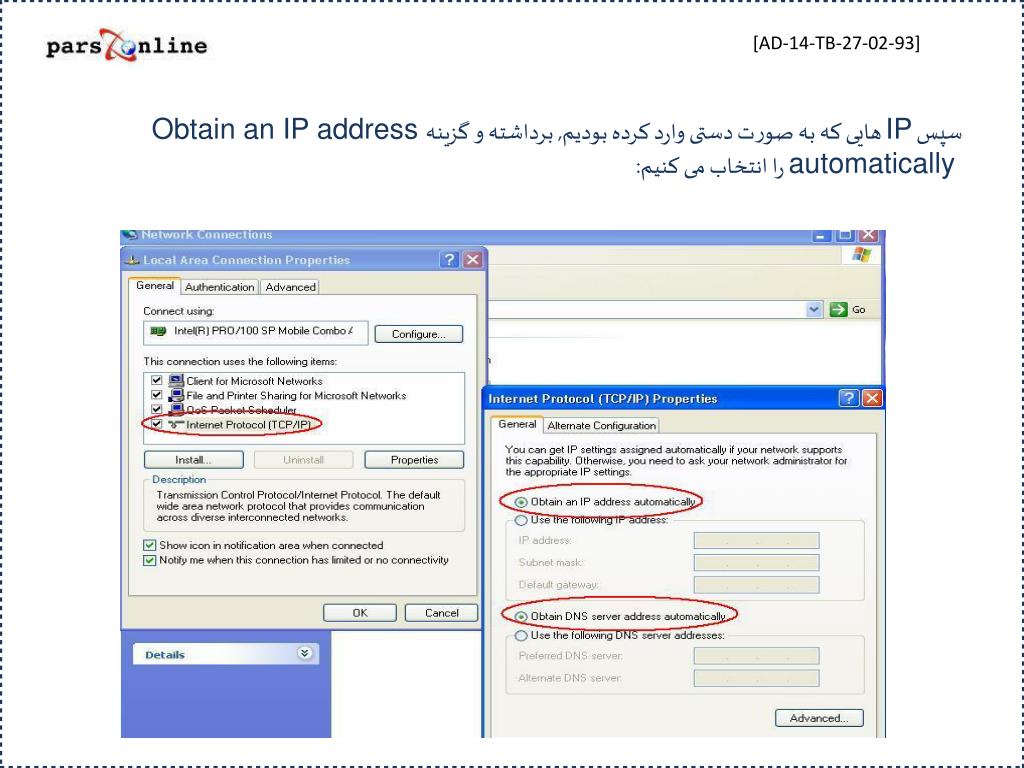

  12. سپس IP هایی که به صورت دستی وارد کرده بودیم, برداشته و گزینهObtain an IP address automatically را انتخاب می کنیم:

  13. موفق باشید
