第 3 章 VHDL 基础

1. 第3章 VHDL基础 3.6 数据对象 P67 在VHDL中，数据对象有3类：常量（ constant ）、变量（variable）、 信号（signal） 3.6.1 常量 常量的定义和设置主要是为了使程序更容易阅读和修改。 定义的一般表述方法： Constant 常量名：数据类型：=表达式 例：constant X:std_logic_vector:=“010110” 定义常数X的数据类型是std_logic_vector，它等于“010110” constant Y:integer:=15 定义常数Y的数据类型是integer，它等于15

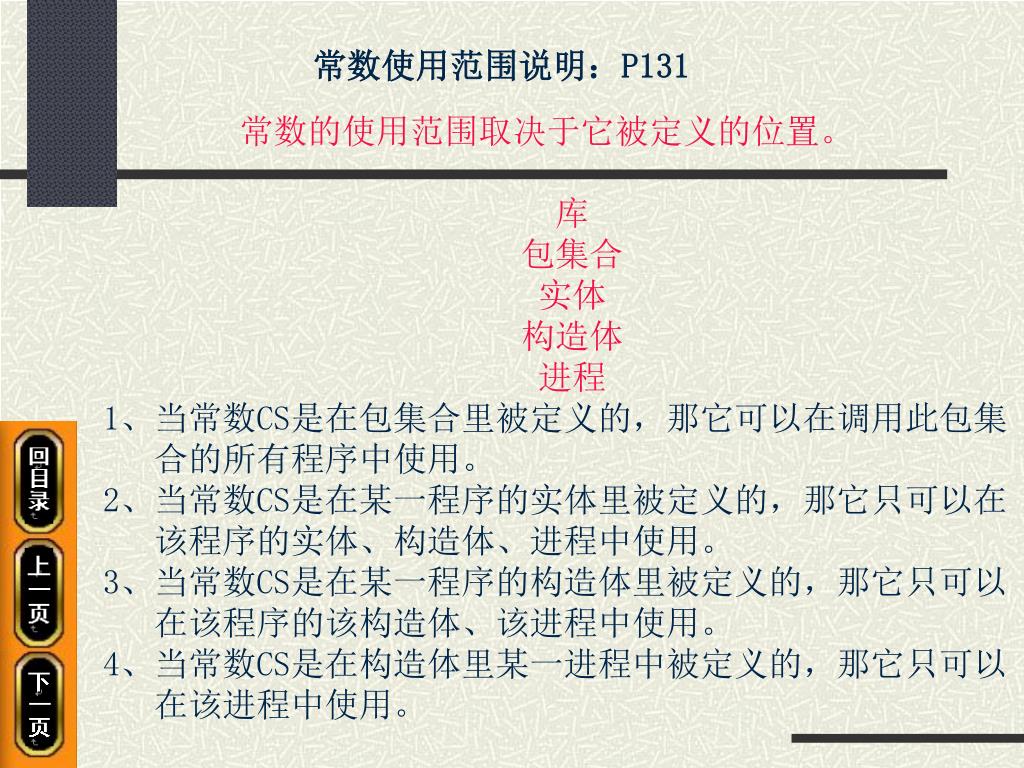

2. 常数使用范围说明：P131 常数的使用范围取决于它被定义的位置。 库 包集合 实体 构造体 进程 1、当常数CS是在包集合里被定义的，那它可以在调用此包集 合的所有程序中使用。 2、当常数CS是在某一程序的实体里被定义的，那它只可以在 该程序的实体、构造体、进程中使用。 3、当常数CS是在某一程序的构造体里被定义的，那它只可以 在该程序的该构造体、该进程中使用。 4、当常数CS是在构造体里某一进程中被定义的，那它只可以 在该进程中使用。

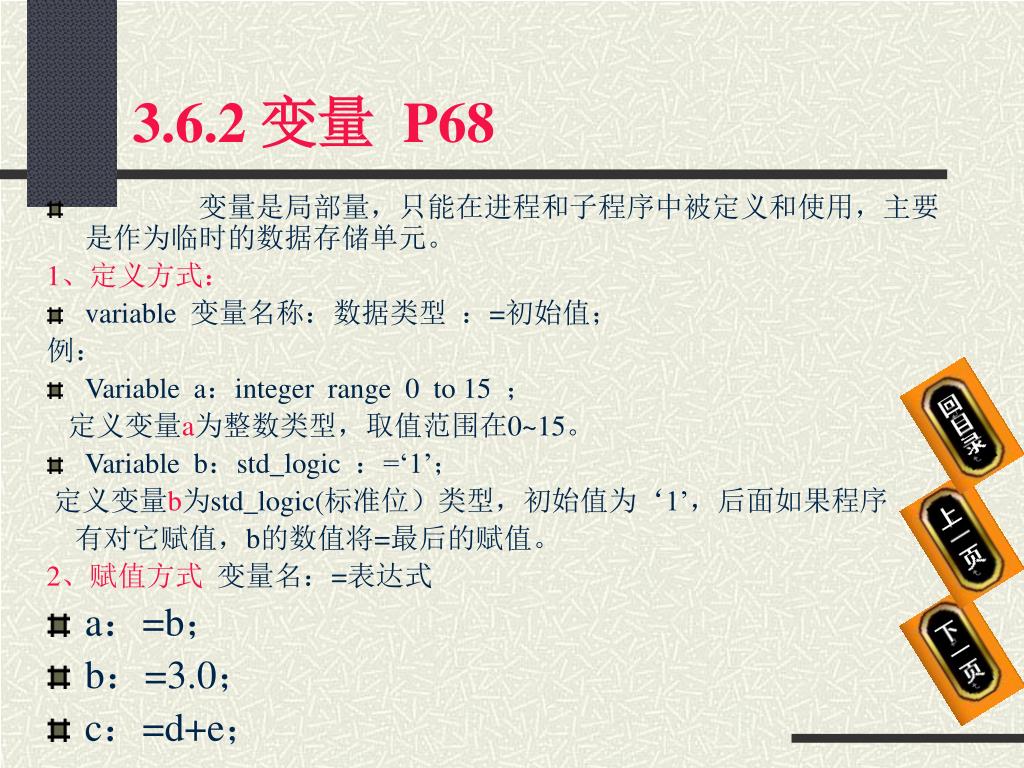

3. 3.6.2 变量 P68 • 变量是局部量，只能在进程和子程序中被定义和使用，主要是作为临时的数据存储单元。 1、定义方式： • variable 变量名称：数据类型 ：=初始值； 例： • Variable a：integer range 0 to 15 ； 定义变量a为整数类型，取值范围在0~15。 • Variable b：std_logic ：=‘1’； 定义变量b为std_logic(标准位）类型，初始值为‘1’，后面如果程序 有对它赋值，b的数值将=最后的赋值。 2、赋值方式 变量名：=表达式 • a：=b； • b：=3.0； • c：=d+e；

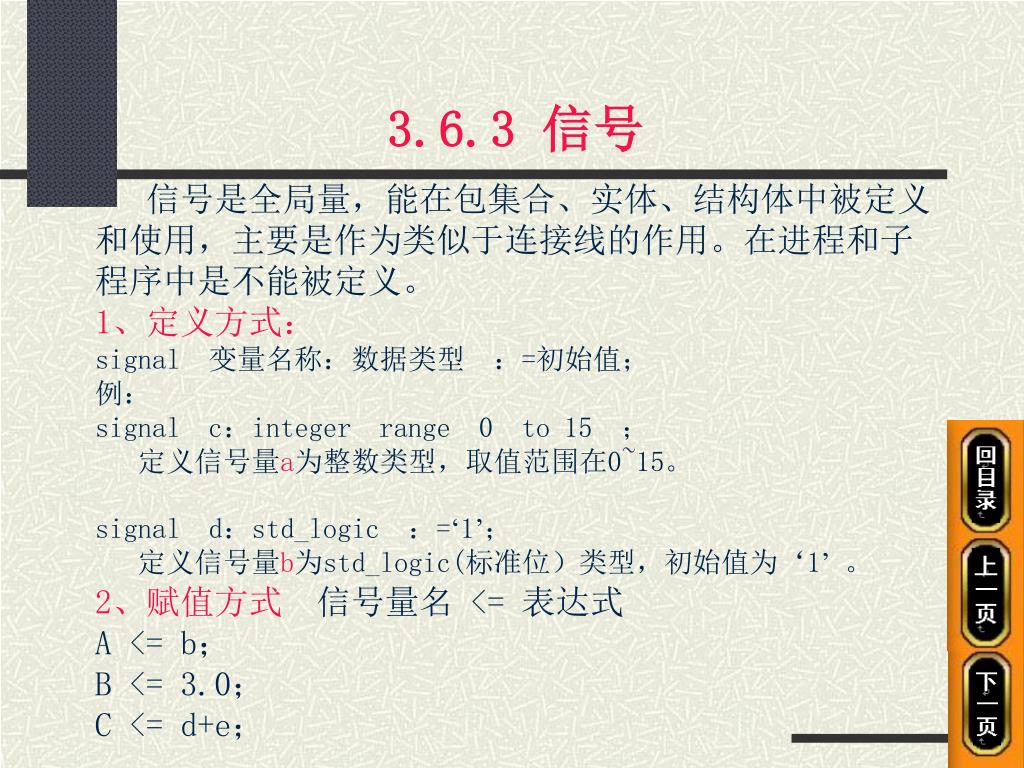

4. 3.6.3 信号 信号是全局量，能在包集合、实体、结构体中被定义和使用，主要是作为类似于连接线的作用。在进程和子程序中是不能被定义。 1、定义方式： signal 变量名称：数据类型 ：=初始值； 例： signal c：integer range 0 to 15 ； 定义信号量a为整数类型，取值范围在0~15。 signal d：std_logic ：=‘1’； 定义信号量b为std_logic(标准位）类型，初始值为‘1’ 。 2、赋值方式 信号量名 <= 表达式 A <= b； B <= 3.0； C <= d+e；

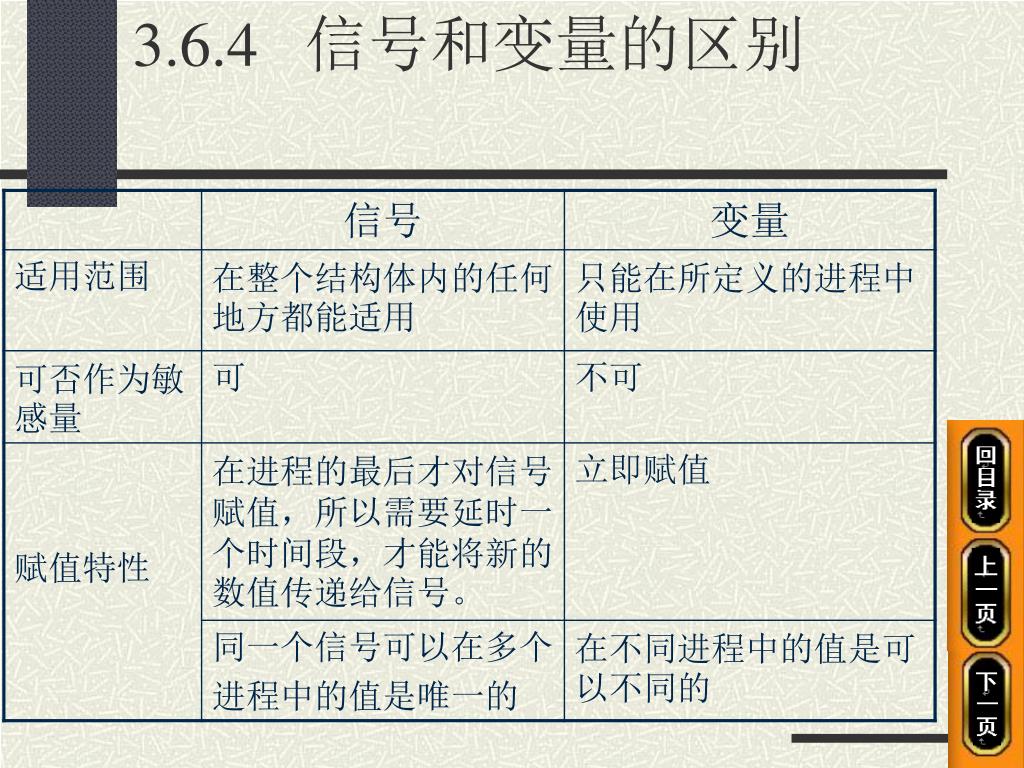

5. 3.6.4 信号和变量的区别

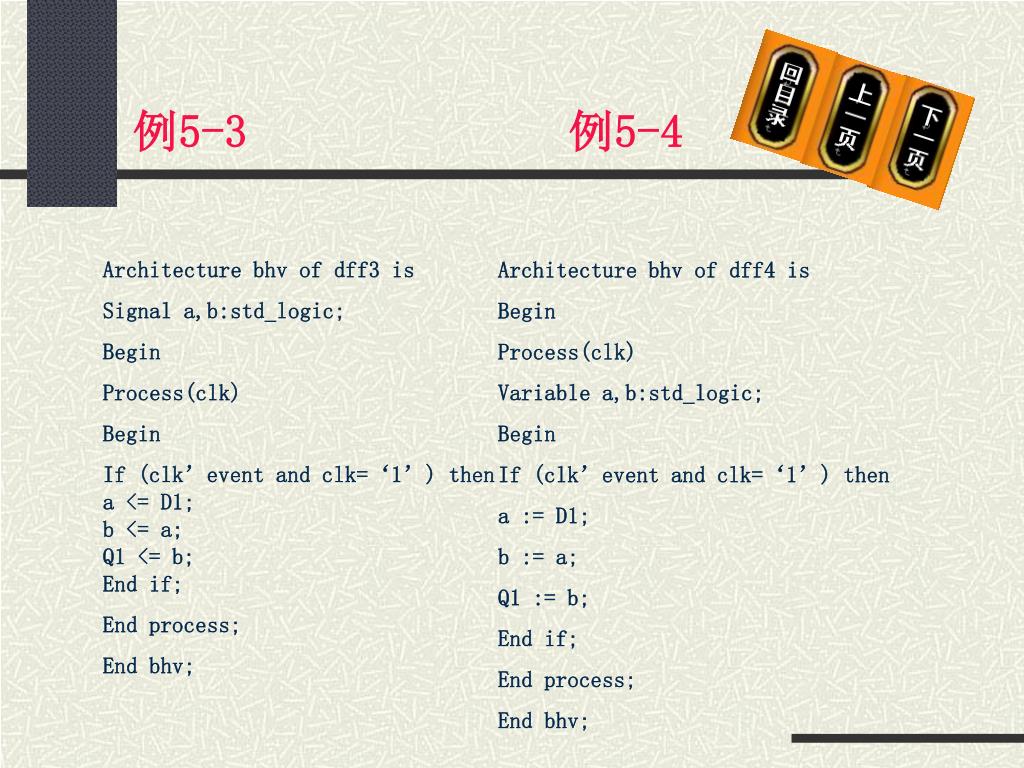

6. 例5-3 例5-4 Architecture bhv of dff3 is Signal a,b:std_logic; Begin Process(clk) Begin If (clk’event and clk=‘1’) then a <= D1; b <= a; Q1 <= b; End if; End process; End bhv; Architecture bhv of dff4 is Begin Process(clk) Variable a,b:std_logic; Begin If (clk’event and clk=‘1’) then a := D1; b := a; Q1 := b; End if; End process; End bhv;

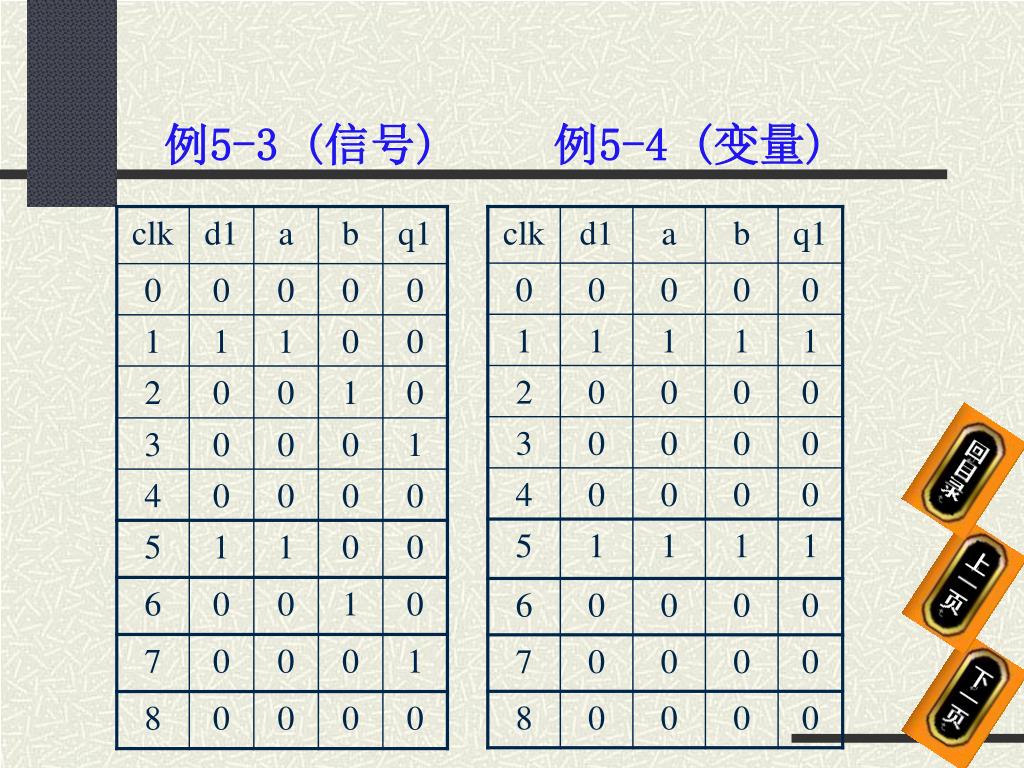

8. 例5-3 (信号) 例5-4 (变量)

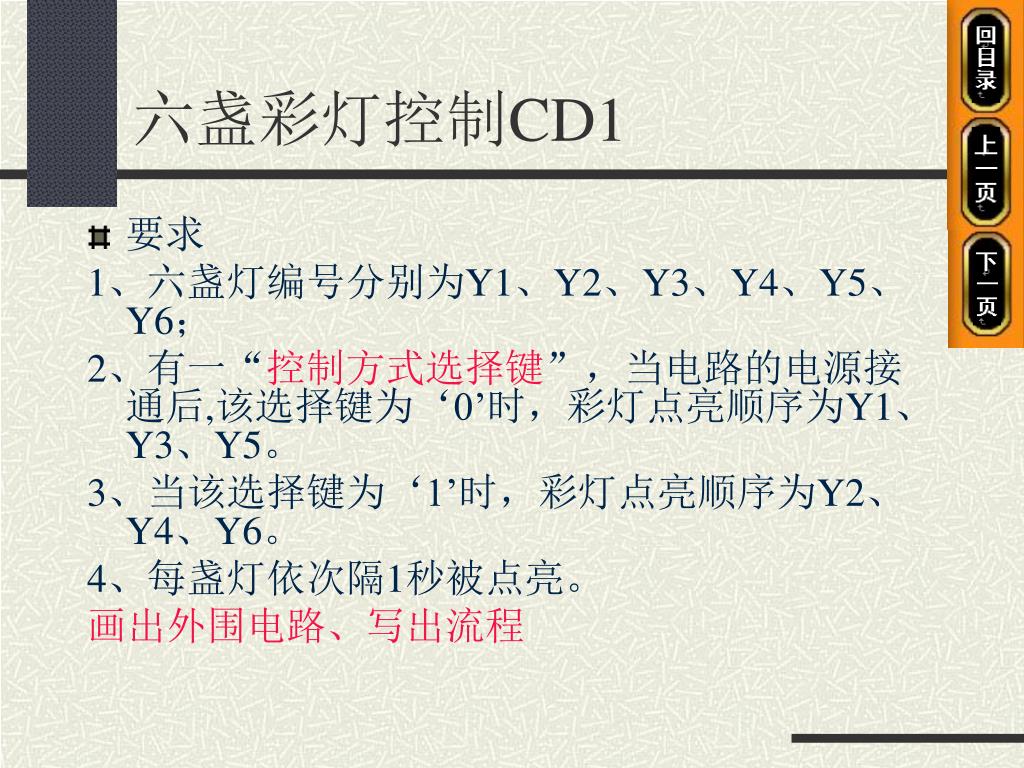

9. 六盏彩灯控制CD1 • 要求 1、六盏灯编号分别为Y1、Y2、Y3、Y4、Y5、Y6； 2、有一“控制方式选择键”，当电路的电源接通后,该选择键为‘0’时，彩灯点亮顺序为Y1、Y3、Y5。 3、当该选择键为‘1’时，彩灯点亮顺序为Y2、Y4、Y6。 4、每盏灯依次隔1秒被点亮。 画出外围电路、写出流程

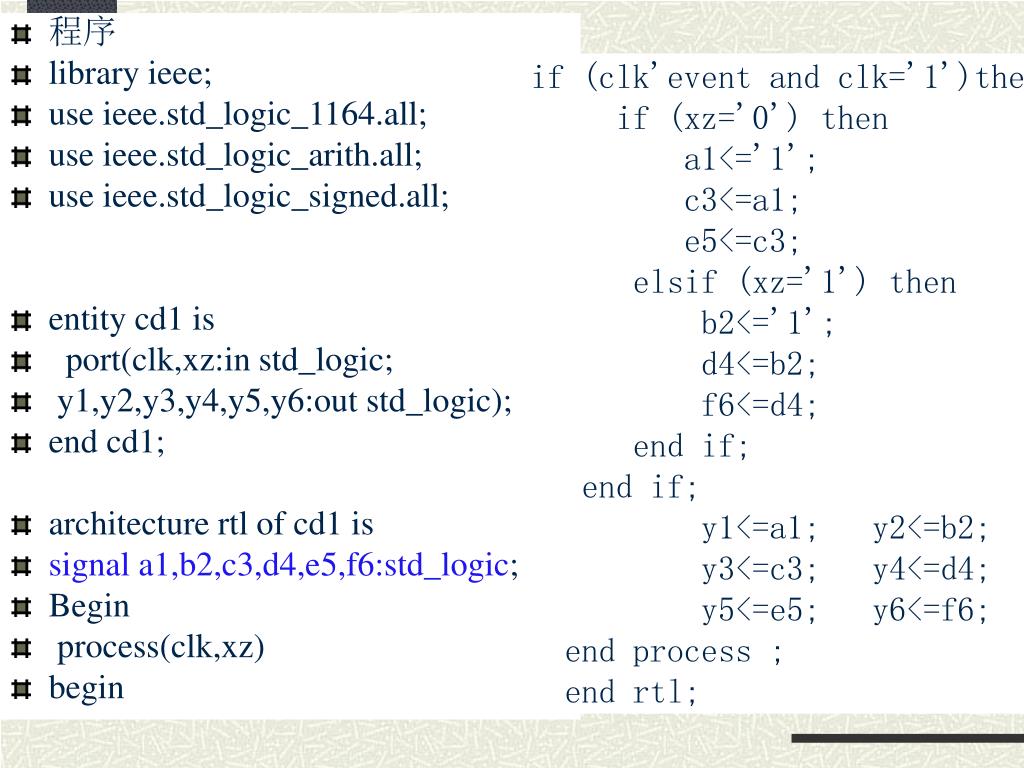

10. if (clk'event and clk='1')then if (xz='0') then a1<='1'; c3<=a1; e5<=c3; elsif (xz='1') then b2<='1'; d4<=b2; f6<=d4; end if; end if; y1<=a1; y2<=b2; y3<=c3; y4<=d4; y5<=e5; y6<=f6; end process ; end rtl; • 程序 • library ieee; • use ieee.std_logic_1164.all; • use ieee.std_logic_arith.all; • use ieee.std_logic_signed.all; • entity cd1 is • port(clk,xz:in std_logic; • y1,y2,y3,y4,y5,y6:out std_logic); • end cd1; • architecture rtl of cd1 is • signal a1,b2,c3,d4,e5,f6:std_logic; • Begin • process(clk,xz) • begin

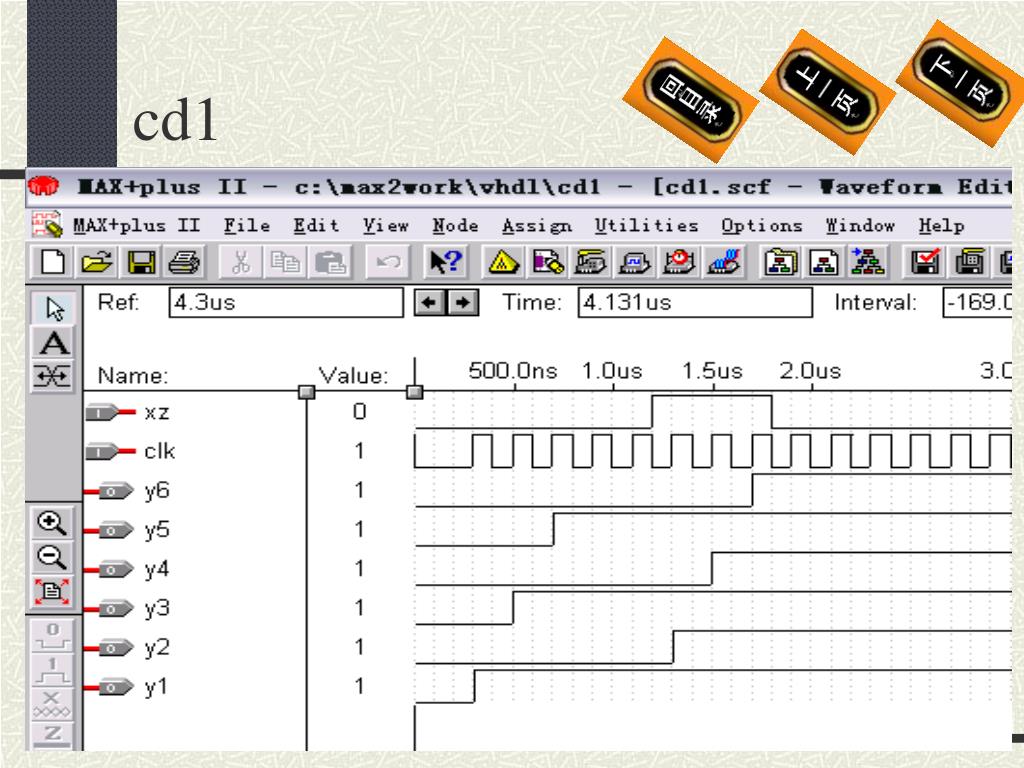

11. cd1

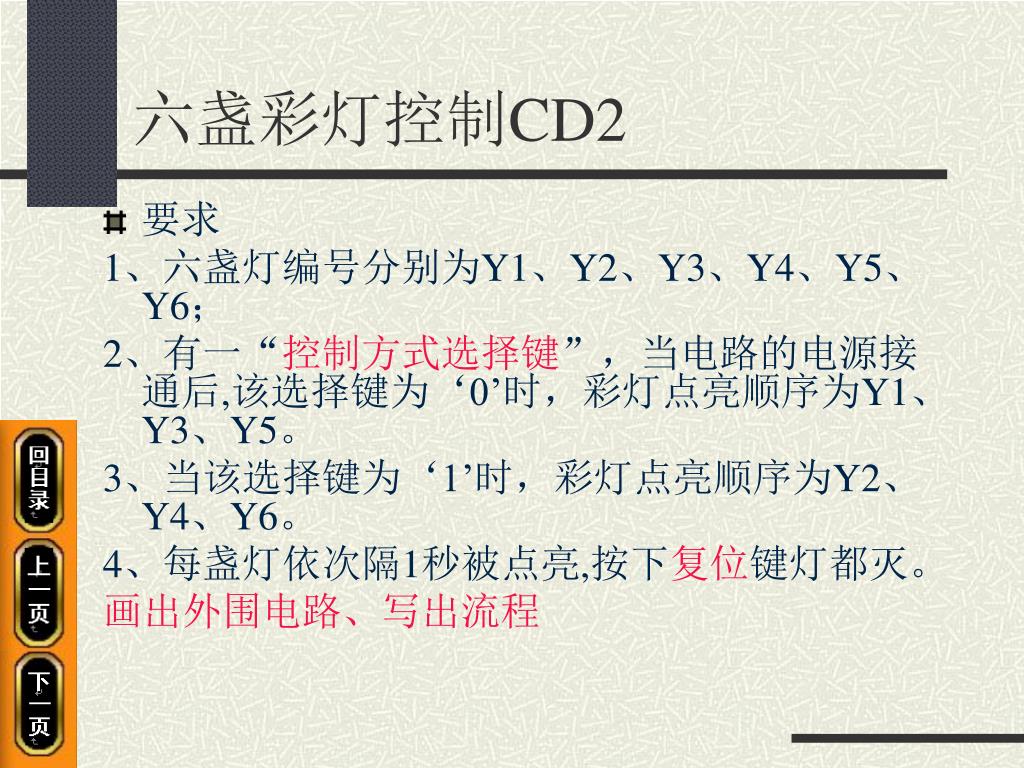

12. 六盏彩灯控制CD2 • 要求 1、六盏灯编号分别为Y1、Y2、Y3、Y4、Y5、Y6； 2、有一“控制方式选择键”，当电路的电源接通后,该选择键为‘0’时，彩灯点亮顺序为Y1、Y3、Y5。 3、当该选择键为‘1’时，彩灯点亮顺序为Y2、Y4、Y6。 4、每盏灯依次隔1秒被点亮,按下复位键灯都灭。 画出外围电路、写出流程

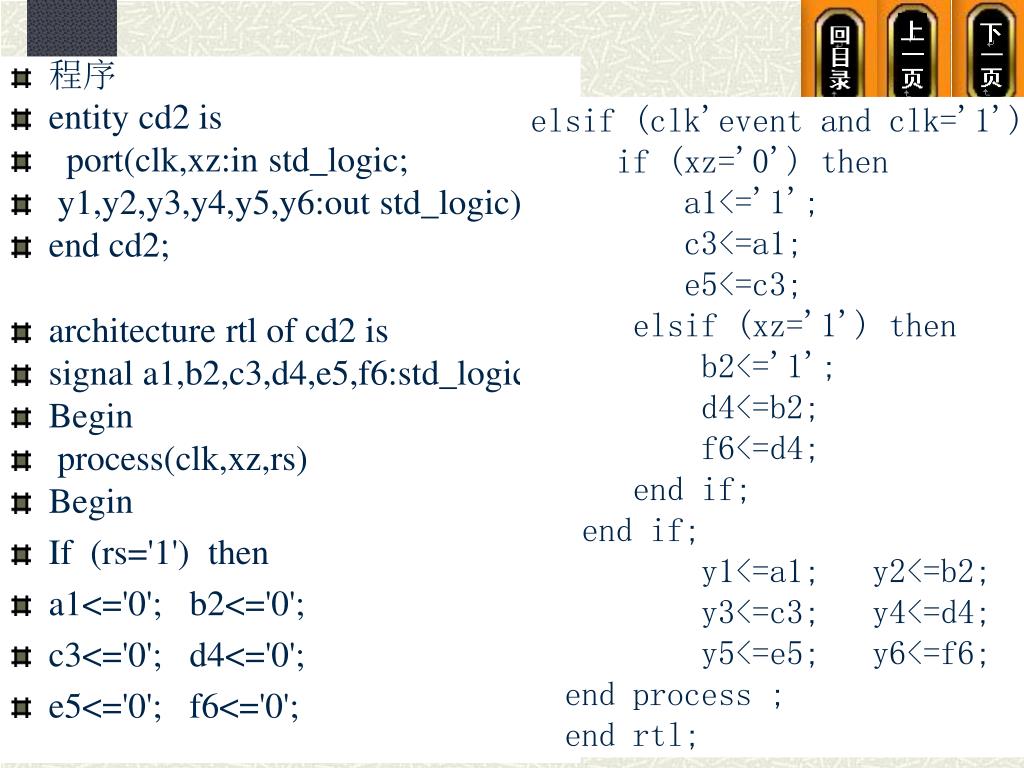

13. 程序 • entity cd2 is • port(clk,xz:in std_logic; • y1,y2,y3,y4,y5,y6:out std_logic); • end cd2; • architecture rtl of cd2 is • signal a1,b2,c3,d4,e5,f6:std_logic; • Begin • process(clk,xz,rs) • Begin • If (rs='1') then • a1<='0'; b2<='0'; • c3<='0'; d4<='0'; • e5<='0'; f6<='0'; elsif (clk'event and clk='1')then if (xz='0') then a1<='1'; c3<=a1; e5<=c3; elsif (xz='1') then b2<='1'; d4<=b2; f6<=d4; end if; end if; y1<=a1; y2<=b2; y3<=c3; y4<=d4; y5<=e5; y6<=f6; end process ; end rtl;

14. cd2

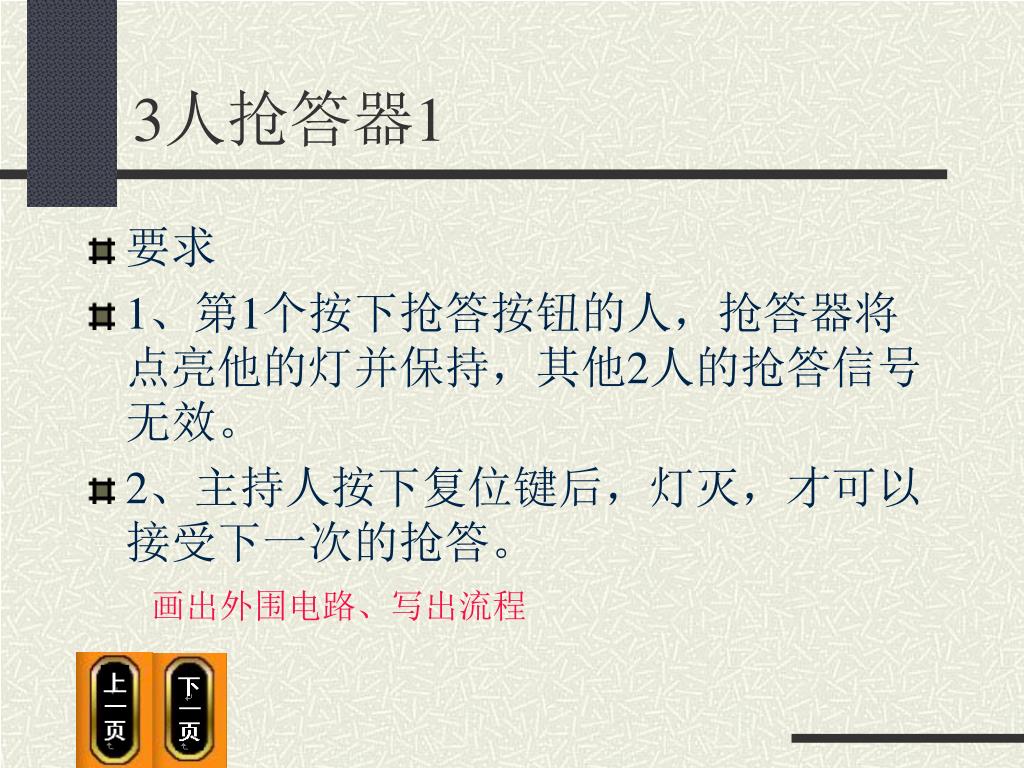

15. 3人抢答器1 • 要求 • 1、第1个按下抢答按钮的人，抢答器将点亮他的灯并保持，其他2人的抢答信号无效。 • 2、主持人按下复位键后，灯灭，才可以接受下一次的抢答。 画出外围电路、写出流程

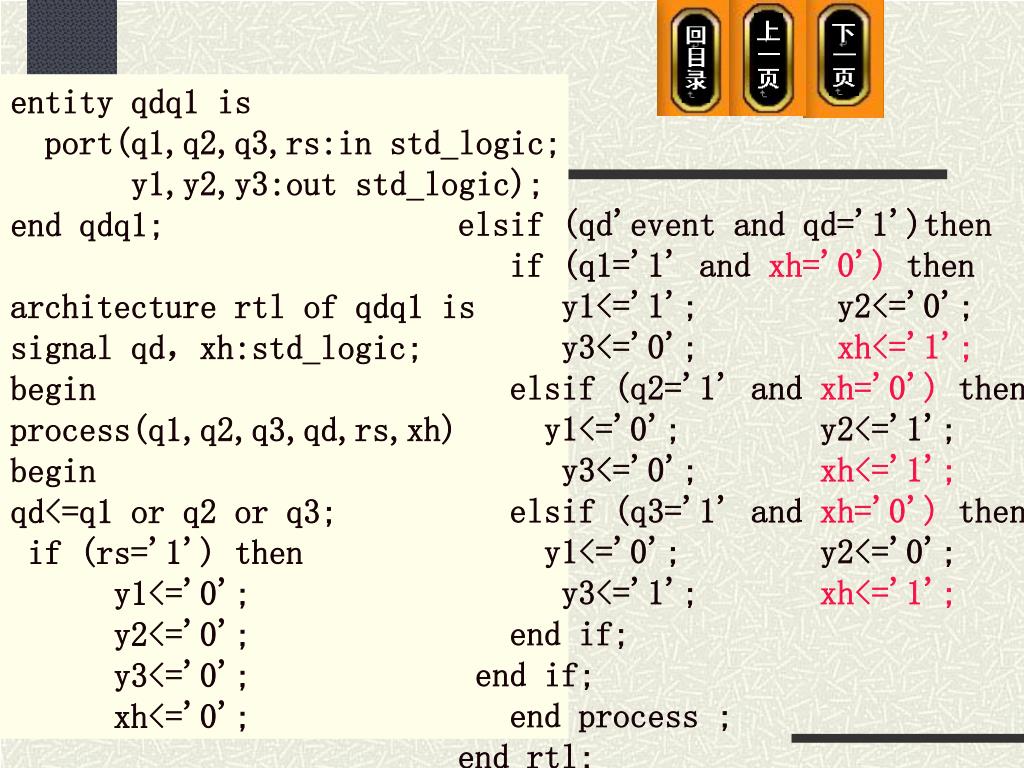

16. entity qdq1 is port(q1,q2,q3,rs:in std_logic; y1,y2,y3:out std_logic); end qdq1; architecture rtl of qdq1 is signal qd，xh:std_logic; begin process(q1,q2,q3,qd,rs,xh) begin qd<=q1 or q2 or q3; if (rs='1') then y1<='0'; y2<='0'; y3<='0'; xh<='0'; elsif (qd'event and qd='1')then if (q1='1' and xh='0') then y1<='1'; y2<='0'; y3<='0'; xh<='1'; elsif (q2='1' and xh='0') then y1<='0'; y2<='1'; y3<='0'; xh<='1'; elsif (q3='1' and xh='0') then y1<='0'; y2<='0'; y3<='1'; xh<='1'; end if; end if; end process ; end rtl;

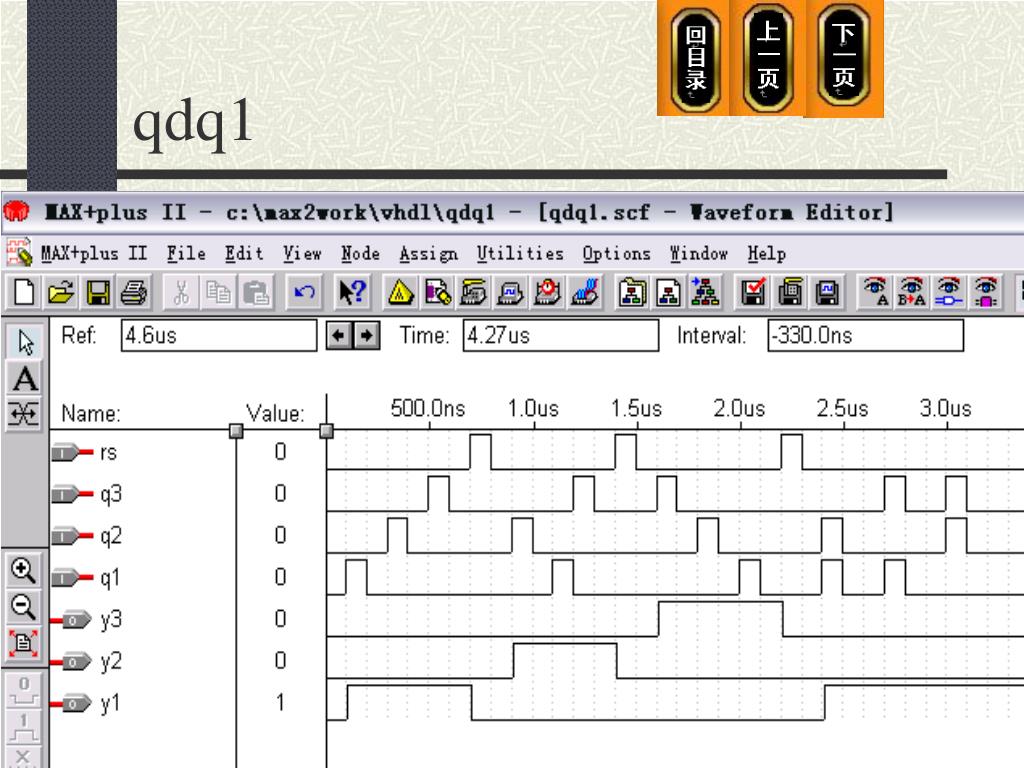

17. qdq1

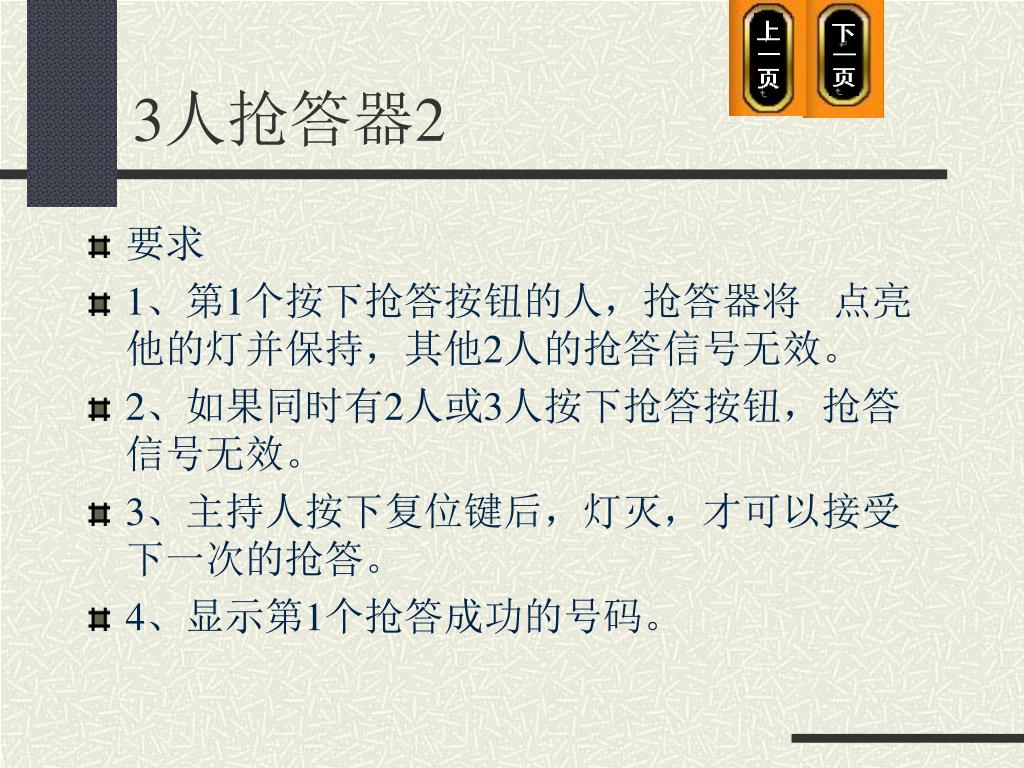

18. 3人抢答器2 • 要求 • 1、第1个按下抢答按钮的人，抢答器将 点亮他的灯并保持，其他2人的抢答信号无效。 • 2、如果同时有2人或3人按下抢答按钮，抢答信号无效。 • 3、主持人按下复位键后，灯灭，才可以接受下一次的抢答。 • 4、显示第1个抢答成功的号码。

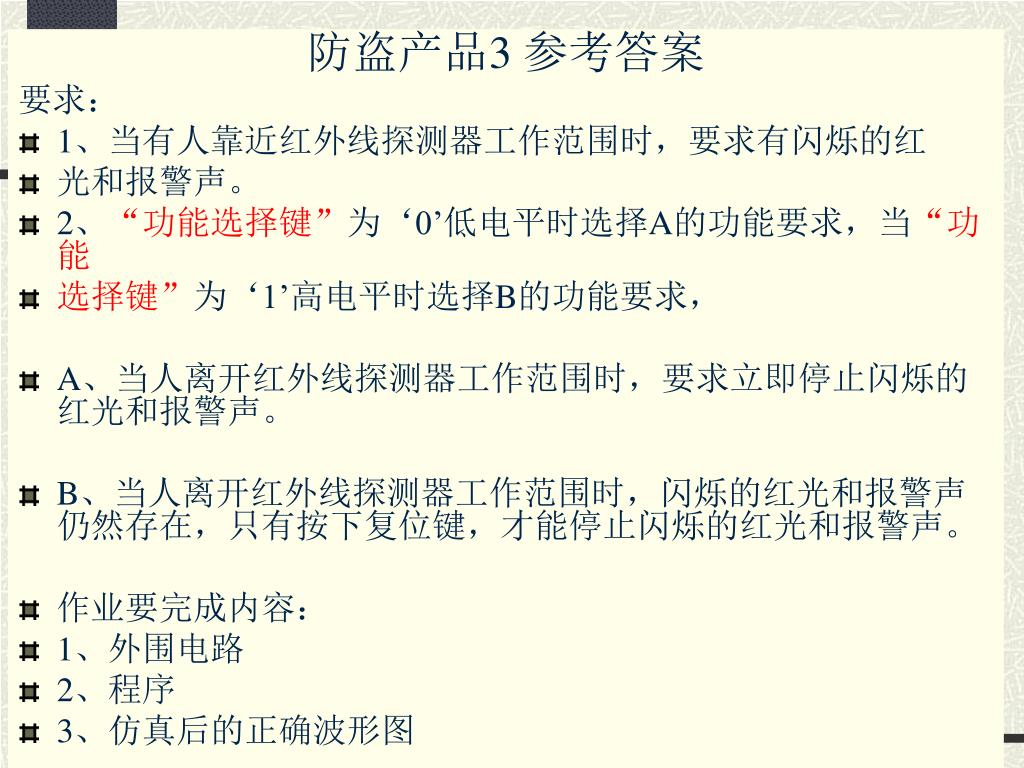

19. 防盗产品3 参考答案 要求： • 1、当有人靠近红外线探测器工作范围时，要求有闪烁的红 • 光和报警声。 • 2、“功能选择键”为‘0’低电平时选择A的功能要求，当“功能 • 选择键”为‘1’高电平时选择B的功能要求， • A、当人离开红外线探测器工作范围时，要求立即停止闪烁的红光和报警声。 • B、当人离开红外线探测器工作范围时，闪烁的红光和报警声仍然存在，只有按下复位键，才能停止闪烁的红光和报警声。 • 作业要完成内容： • 1、外围电路 • 2、程序 • 3、仿真后的正确波形图

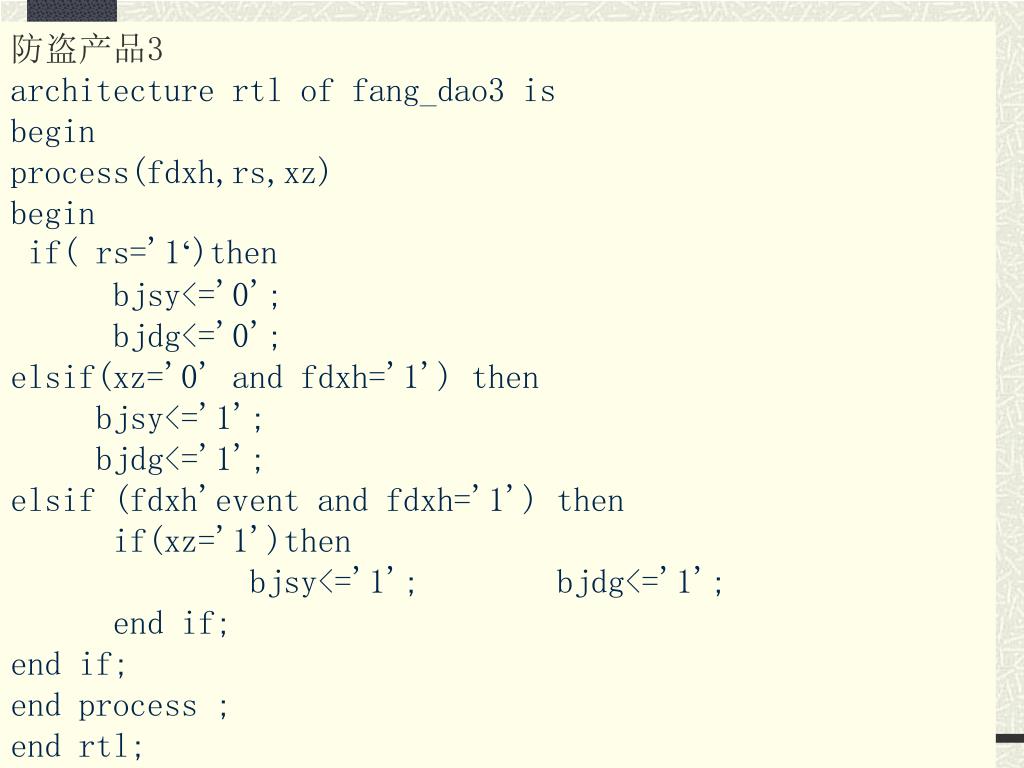

20. 防盗产品3 architecture rtl of fang_dao3 is begin process(fdxh,rs,xz) begin if( rs='1‘)then bjsy<='0'; bjdg<='0'; elsif(xz='0' and fdxh='1') then bjsy<='1'; bjdg<='1'; elsif (fdxh'event and fdxh='1') then if(xz='1')then bjsy<='1'; bjdg<='1'; end if; end if; end process ; end rtl;

22. entity fang_dao3 is port(fdxh,rs,xz,pd:in std_logic; bjsy,bjdg:out std_logic); end fang_dao3; architecture rtl of fang_dao3 is begin process(fdxh,rs,xz,pd) begin if( rs='1' or (pd='0' and xz='0' and fdxh='0'))then bjsy<='0'; bjdg<='0'; elsif(xz='0' and fdxh='1') then bjsy<='1'; bjdg<='1'; elsif (fdxh'event and fdxh='1') then if(xz='1')then bjsy<='1'; bjdg<='1'; end if; end if; end process ; end rtl;
