  1. Mikroprotsessorid AlvoAabloo Artur Abels JaasJežov Mart Kiisel Alvo.aabloo@ut.ee Artur_a@ut.ee jaas@ut.ee mart.kiisel@ut.ee Alvo Aabloo

  2. Mikrokontrollerid- Motivatsioon • Palju kasutusvaldkondi ... Koduelektroonika ja automaatika Telekommunikatsioon ja side Valve ja turvalisus Robootika Transport (autod näiteks) ... Ja tegelikult on need vaid vähesed kasutus võimalused !!! Alvo Aabloo

  3. Kursuse eesmärgid • Anda sissejuhatus mikroprotsessoritesse ja nende rakenduste tutvustamine • Omandada riistvara lähedast mõtlemist(assembler ja C) • Omandada kogemusi protsessorite/kontrollerite programeerimises • Omandada oskused programmeerida mikrokontrollereid PIC ja Atmegaseeria näitel Alvo Aabloo

  4. Omandatavad oskused • Oskus hinnata püstitatud ülesande teostatavust protsessorit sisalduva seadme abil • Oskus programmeerida lihtsat ülesannet Atmega kontrolleriga • Oskus kasutada PICkontrollerit • Oskus leida ja kasutada programmeerimiseks vajalikku informatsiooni Alvo Aabloo

  5. Keelekümblus • Tehniline dokumentatsioon on praegusel ajal valdavalt inglise keelne • Isegi kui levinud asjad tõlkida eesti keelde, on vaja selleks, et töötada valdkonnas, õppida lugema tehnilist dokumentatsiooni võõrkeeles Alvo Aabloo

  6. Töökorraldus • Loengud 4 tk PIC kontrollerist • Praktikumid PIC (40% hindest, min E igas) • Kontrolltööd (10% hindest, E) • Loeng Atmega4tk • Praktikumid Atmega(40% hindest) • Kontrolltööd (10% hindest, E) • Eksam(kontrolltööde järgi tegemine) Alvo Aabloo

  7. Ajakava jms • Veebruar PIC loengud (Alvo Aabloo) • Märts PIC praktikumid (JaasJežov) • Aprill-mai, • atmega loengud (Artur Abels) • Atmegapraktikumid(Mart Kiisel) • Kursuse veebileht: • http://digi.physic.ut.ee/mw/index.php/Mikroprotsessorid • ->õppetöö->mikroprotsessorid Alvo Aabloo

  8. Nädala plaan • Tunniplaan räägib: • Loeng K 8-10 • Praktikum E 14-17; R 14-17 • Teateid tegelikkusest: • 21+12 registreerunut • 10kohta praktikumis (ruum 220) • 3 rühma; 3 aega • Reedene praktikumi aeg ei sobi PIC jaoks Alvo Aabloo

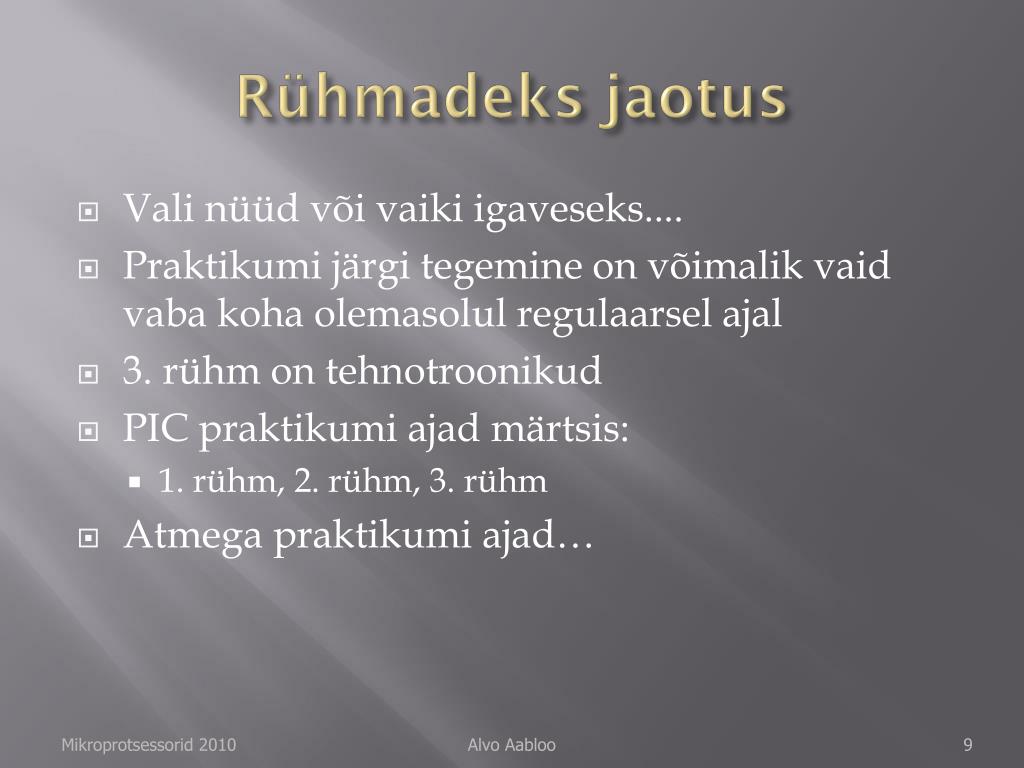

  9. Rühmadeks jaotus • Vali nüüd või vaiki igaveseks.... • Praktikumi järgi tegemine on võimalik vaid vaba koha olemasolul regulaarsel ajal • 3. rühm on tehnotroonikud • PIC praktikumi ajad märtsis: • 1. rühm, 2. rühm, 3. rühm • Atmega praktikumi ajad… Alvo Aabloo

  10. Lähitulevik • PIC loengud • 15. veebruar kell 14(15) • 17. veebruar kell 8 • 19.veebruar kell 15 • 22.veebruar kell 14(15) • 3. märts kontrolltöö • PIC 1. praktikum 1. märts Alvo Aabloo

  11. Veidi ajalugu • Mikroprotsessori areng on olulisel määral seotud integraallülituste arenguga • Aastal 1969 Jaapani insenerid firmast BUSICOM tegid INTELi firmale ettepaneku arendada lülitused kalkulaatorite tarbeks Alvo Aabloo

  12. Marcian Hoff • Oli tegelenud PDP8 arvuti arendusega • Pakkus välja uudse idee, mille jaapanlased aktsepteerisid • Frederico Fraggin • 9 kuud arendust Alvo Aabloo

  13. INTEL 4004 • Aasta 1971 • Ostsid õigused ära BUSICOM firmalt, kes ei saanud aru lahenduse võimsusest • 4-bit • 6000 op/sec Alvo Aabloo

  14. 8 bitti • CTC tellis Intelilt ja Texas Instruments firmadelt 8 bitise protsessori • CTC loobus • TI aastal 1972 8008 Alvo Aabloo

  15. TI 8008 • 8 bit • 16kB • 45 intruktsiooni • 300 000 op/sec Alvo Aabloo

  16. Intel 8080 • Aasta 1974 • 8 bit • 64kB mälu • 75 instruktsiooni • $360 Alvo Aabloo

  17. 6800 • Motorola • 8bit • Chuck Peddle • MOS Technology • 6502 • Hinnalangus Atari, Apple, Commodore Alvo Aabloo

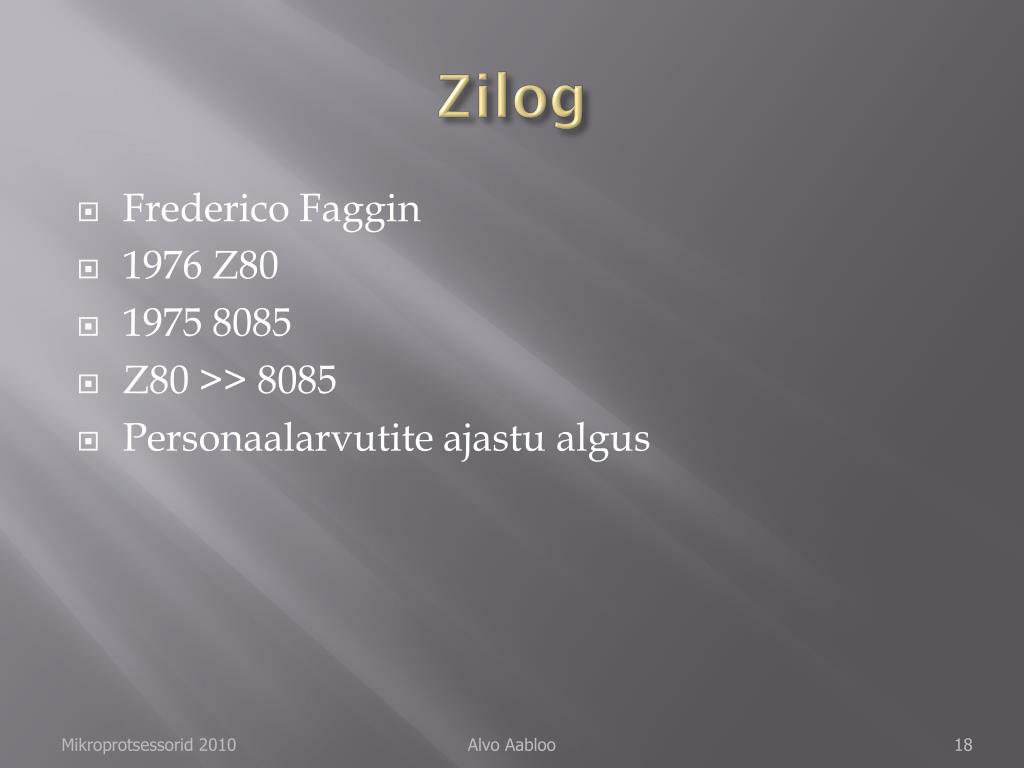

  18. Zilog • Frederico Faggin • 1976 Z80 • 1975 8085 • Z80 >> 8085 • Personaalarvutite ajastu algus Alvo Aabloo

  19. 16-bit protsessor • National SemiconductorIMP-16, 1973 • Digital Equipment Corporation (DEC)LSI-11jaPDP 11/03minicomputer • Fairchild Semiconductor MicroFlame 9440 • 1976 • single-chip 16-bit TI's TMS 9900 • 16-bit Intel 8086 - 80286 Alvo Aabloo

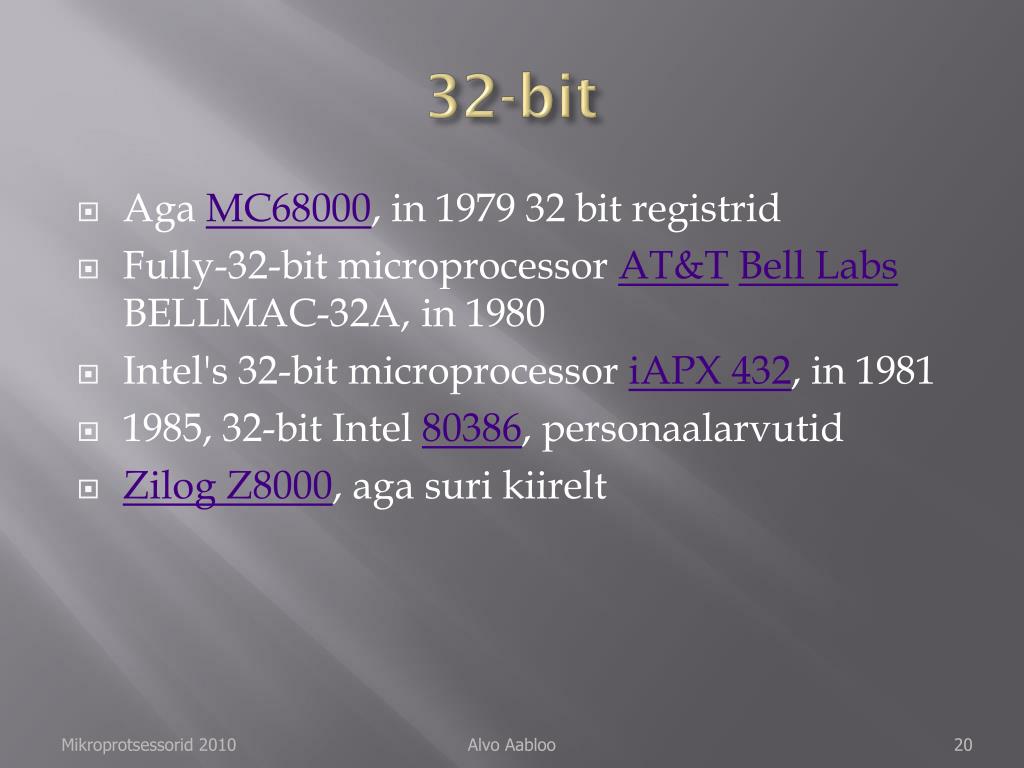

  20. 32-bit • Aga MC68000, in 1979 32 bit registrid • Fully-32-bit microprocessorAT&TBell Labs BELLMAC-32A, in 1980 • Intel's 32-bit microprocessor iAPX 432, in 1981 • 1985, 32-bit Intel 80386, personaalarvutid • Zilog Z8000, aga suri kiirelt Alvo Aabloo

  21. 80’ndate mikroprotsessorite konkurents • Võitis x86, ja peamiselt Intel Alvo Aabloo

  22. 64-bit • PowerPCprotsessorid, 90 algusel • AMD64, in September 2003 • Intel's x86-64 chips Alvo Aabloo

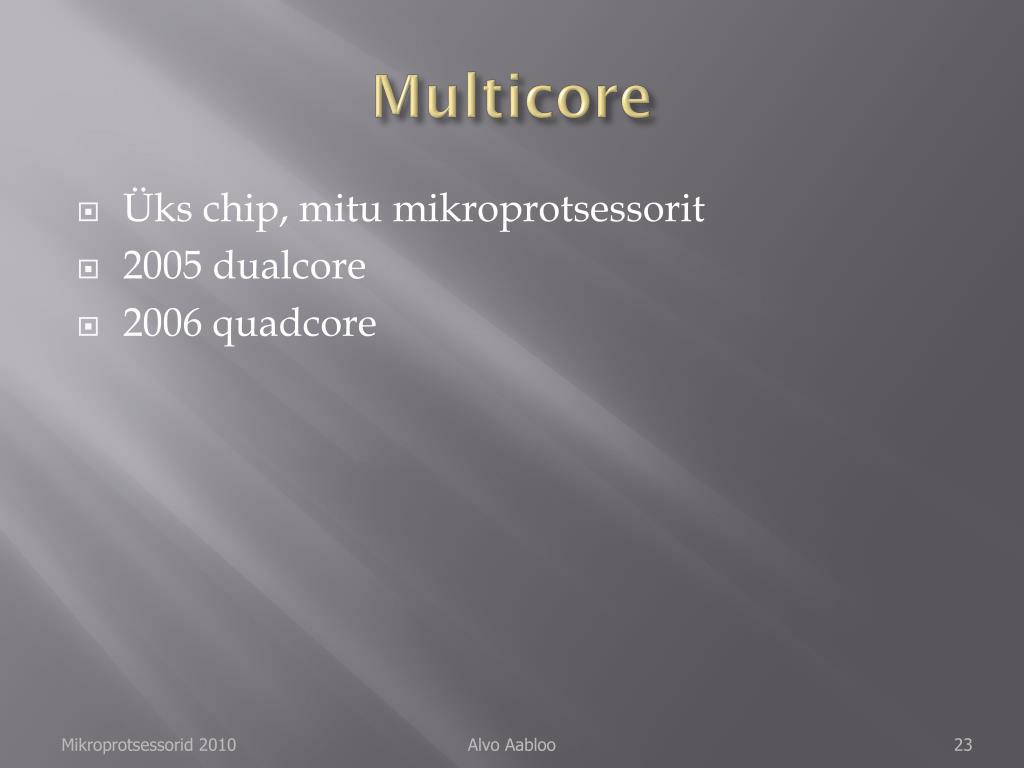

  23. Multicore • Üks chip, mitu mikroprotsessorit • 2005 dualcore • 2006 quadcore Alvo Aabloo

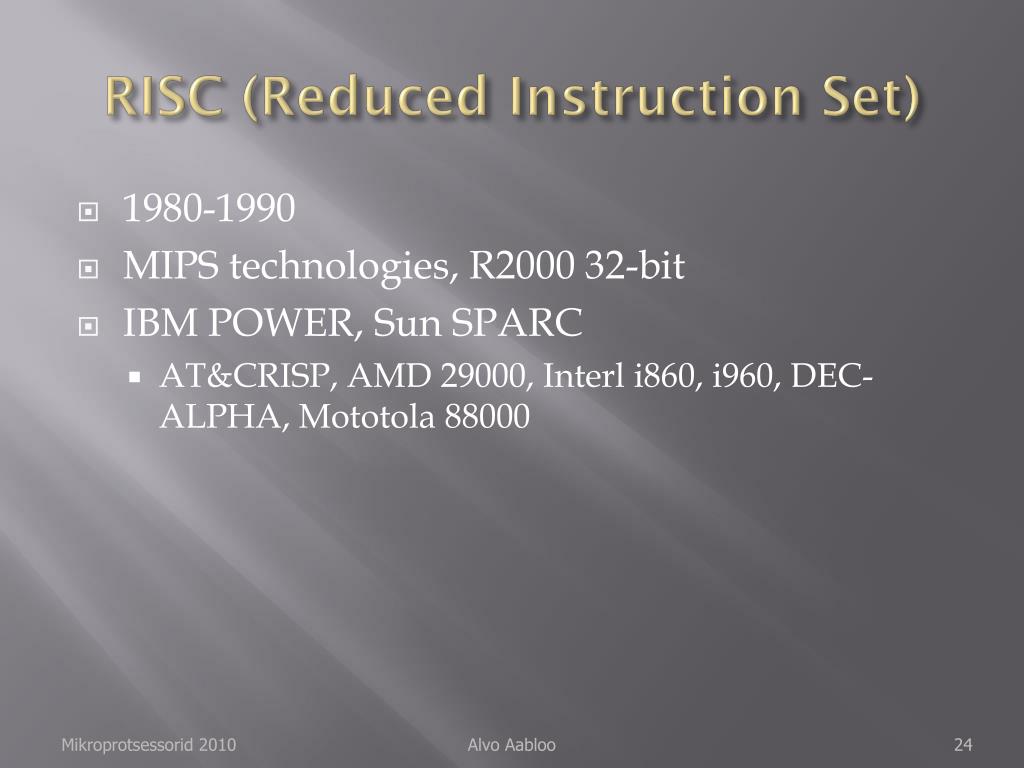

  24. RISC (Reduced Instruction Set) • 1980-1990 • MIPS technologies, R2000 32-bit • IBM POWER, Sun SPARC • AT&CRISP, AMD 29000, Interl i860, i960, DEC-ALPHA, Mototola 88000 Alvo Aabloo

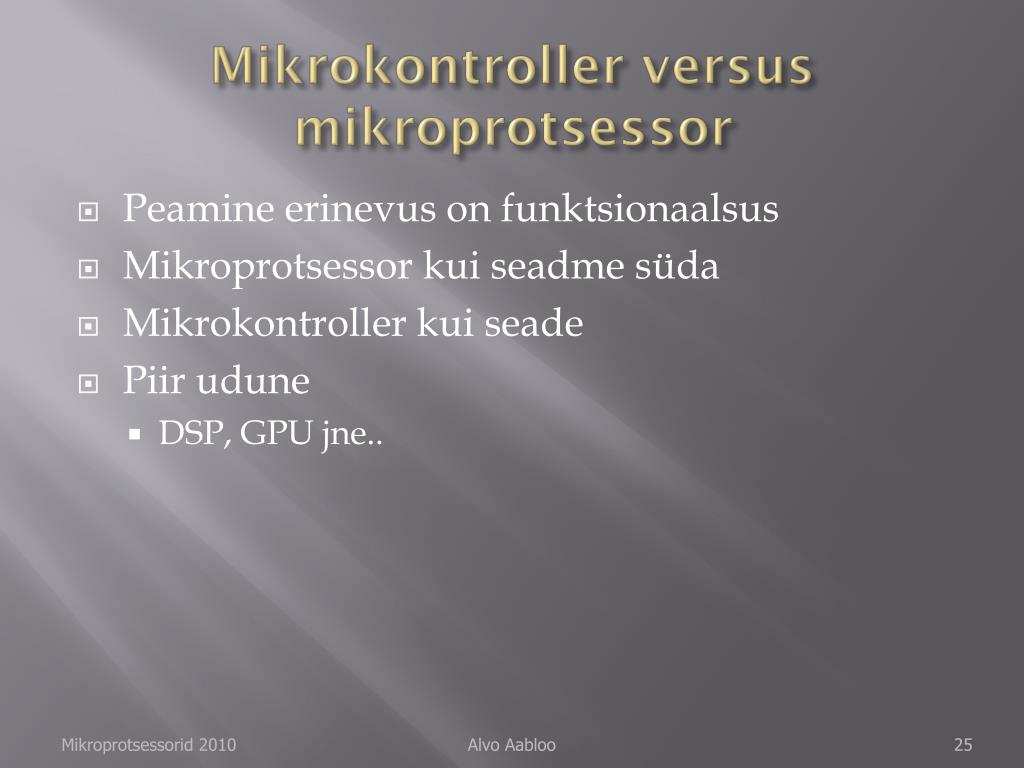

  25. Mikrokontroller versus mikroprotsessor • Peamine erinevus on funktsionaalsus • Mikroprotsessor kui seadme süda • Mikrokontroller kui seade • Piir udune • DSP, GPU jne.. Alvo Aabloo

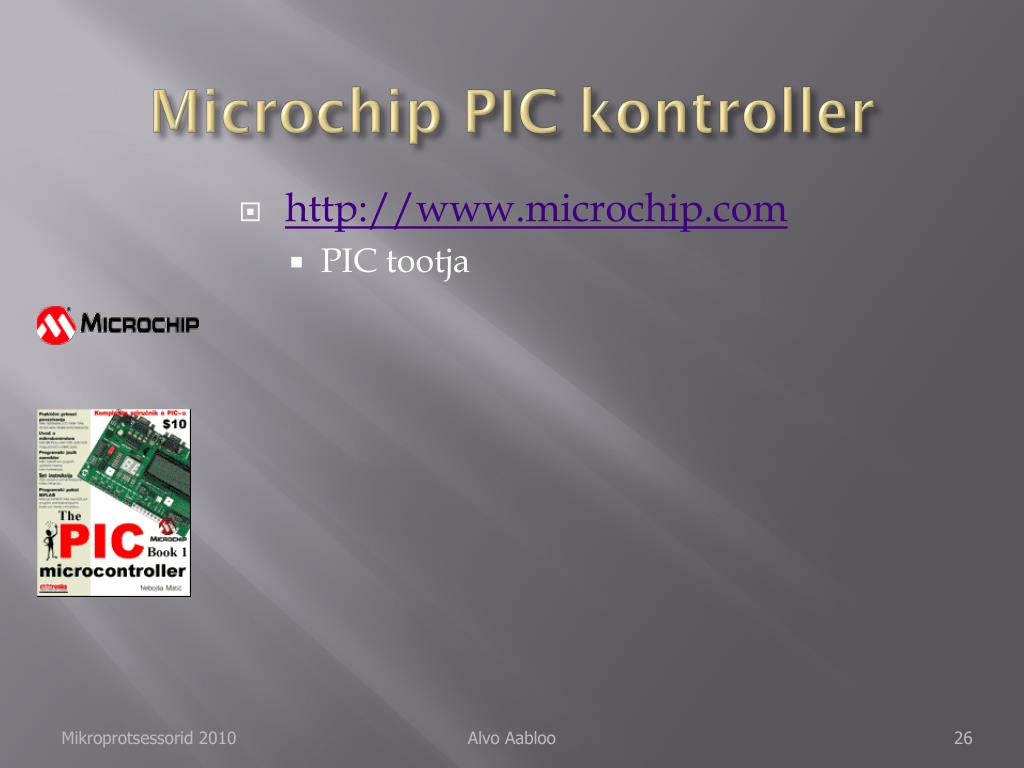

  26. Microchip PIC kontroller • http://www.microchip.com • PIC tootja Alvo Aabloo

  27. Alvo Aabloo

  28. Alvo Aabloo

  29. Digitaalne loogika • Tõetabel/seisunditabel A C D B Alvo Aabloo

  30. Väljundid • 1 • 0 • Määramatu • ? • 3.s olek • Avatud kollektor Alvo Aabloo

  31. Loogikavärav • AND, OR, XOR,NOT • NAND, NOR,XNOR • http://www.ee.surrey.ac.uk/Projects/Labview/gatesfunc/index.html • http://www.play-hookey.com/digital/basic_gates.htmlhttp://www.play-hookey.com/digital/basic_gates.html Alvo Aabloo

  32. Boole’i algebra Alvo Aabloo

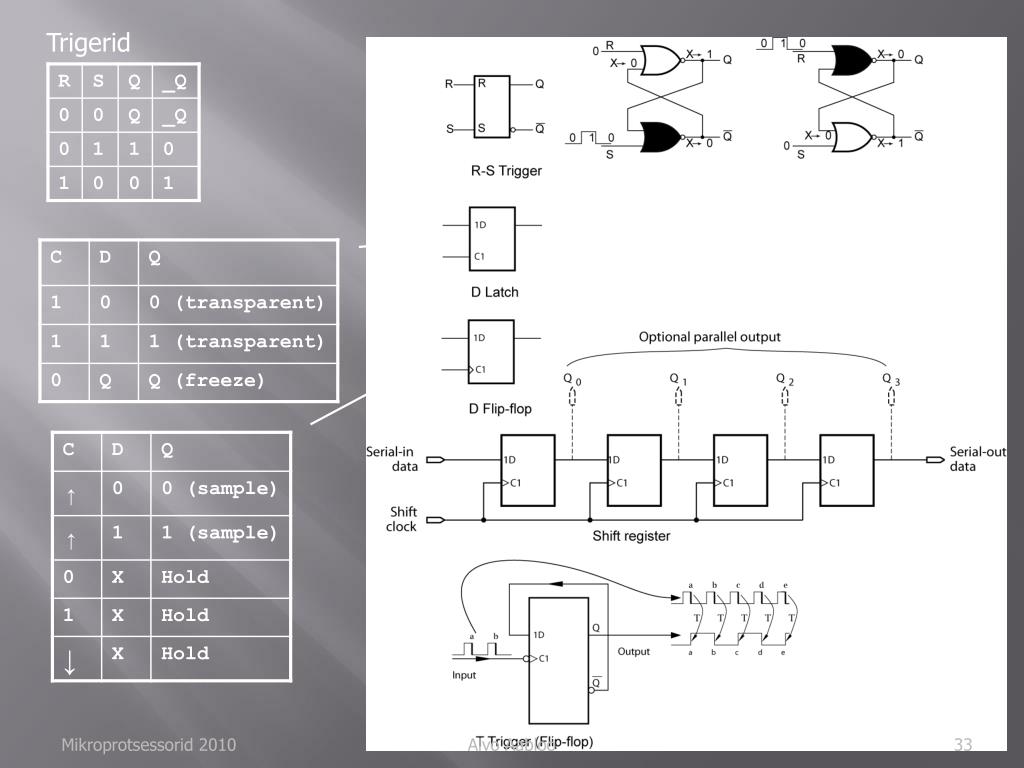

  33. Trigerid Alvo Aabloo

  34. Triggerid • RS, RS_NAND • D • JK trigger • Flip-flop RS, D, JK trigger Alvo Aabloo

  35. Edasi… • Loendur • Sageduse jagaja • Nihkeregister • Multiplexer/demultiplekser Alvo Aabloo

  36. Ajadiagramm Alvo Aabloo

  37. Mõisted ja funktsionaalsus • Loogikaväravad • Triggerid, registrid • Loendur, multipleksed, demultipekser • Sisendväljund • Seisunditabel • Ajadiagramm Alvo Aabloo
