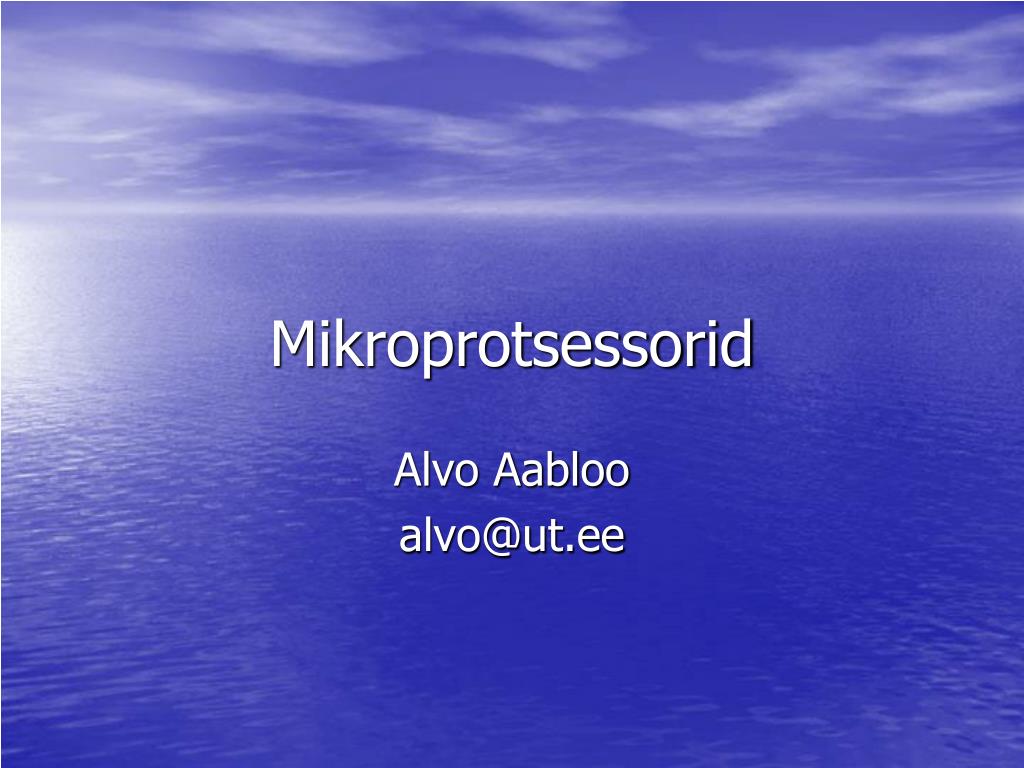

  1. Mikroprotsessorid Alvo Aabloo alvo@ut.ee

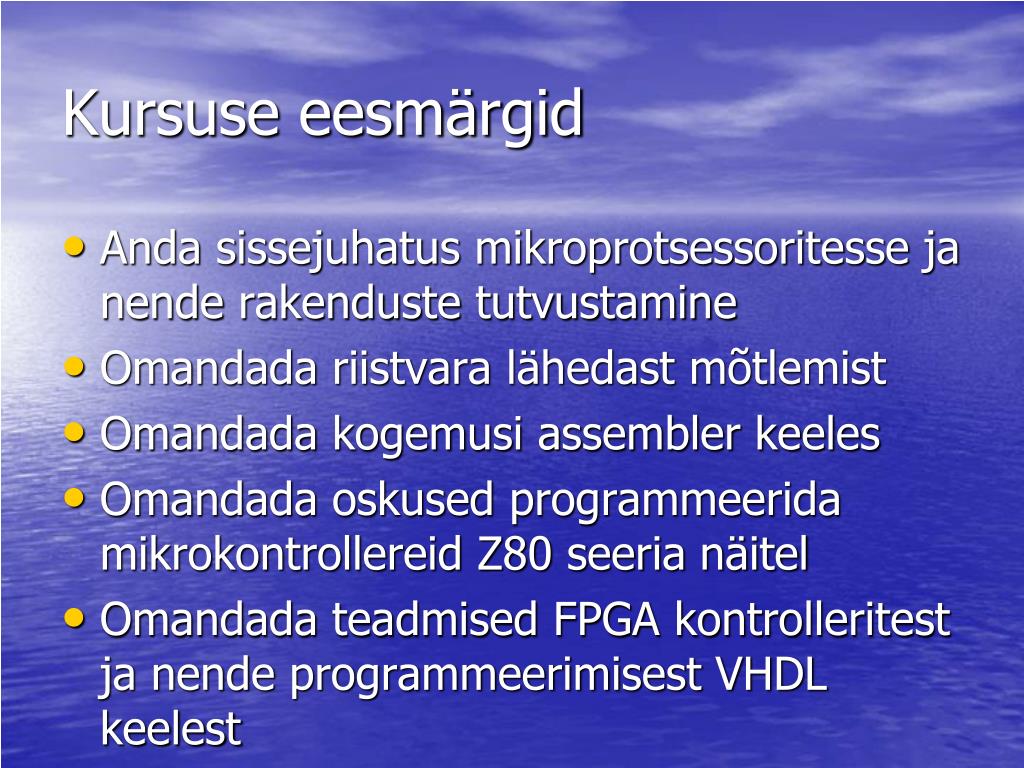

  2. Kursuse eesmärgid • Anda sissejuhatus mikroprotsessoritesse ja nende rakenduste tutvustamine • Omandada riistvara lähedast mõtlemist • Omandada kogemusi assembler keeles • Omandada oskused programmeerida mikrokontrollereid Z80 seeria näitel • Omandada teadmised FPGA kontrolleritest ja nende programmeerimisest VHDL keelest

  3. Omandatavad oskused • Oskus hinnata püstitatud ülesande teostatavust protsessorit sisalduva seadme abil • Oskus programmeerida lihtsat ülesannet mikroprotsessoril assembleris • Oskus kasutada FPGA kontrollerit • Oskus leida ja kasutada programmeerimiseks vajalikku informatsiooni

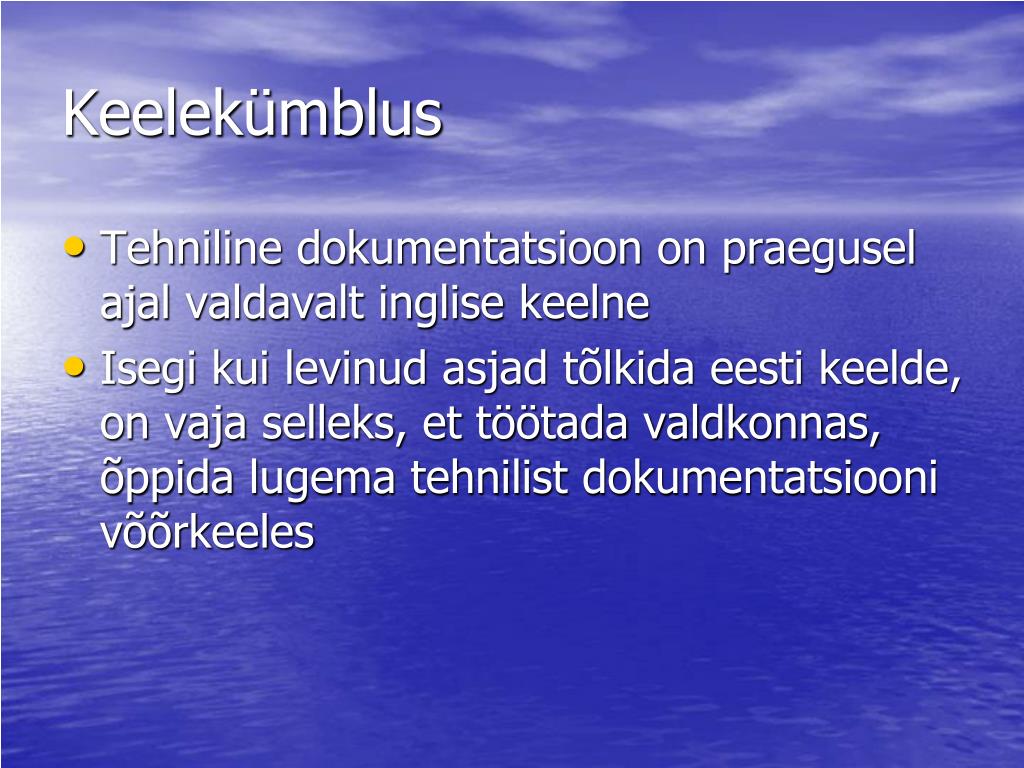

  4. Keelekümblus • Tehniline dokumentatsioon on praegusel ajal valdavalt inglise keelne • Isegi kui levinud asjad tõlkida eesti keelde, on vaja selleks, et töötada valdkonnas, õppida lugema tehnilist dokumentatsiooni võõrkeeles

  5. Töökorraldus • Loengud 3 tk Z80/assembler • Praktikum Z80/assembler (30% hindest) • Kontrolltöö (valiktest) (15% hindest, E) • Loeng FPGA/VHDL 5 tk • Praktikum FPGA/VHDL 5 tk (40% hindest) • Kontrolltöö (valiktest)(15% hindest, E) • Eksam(kontrolltööde järgi tegemine)

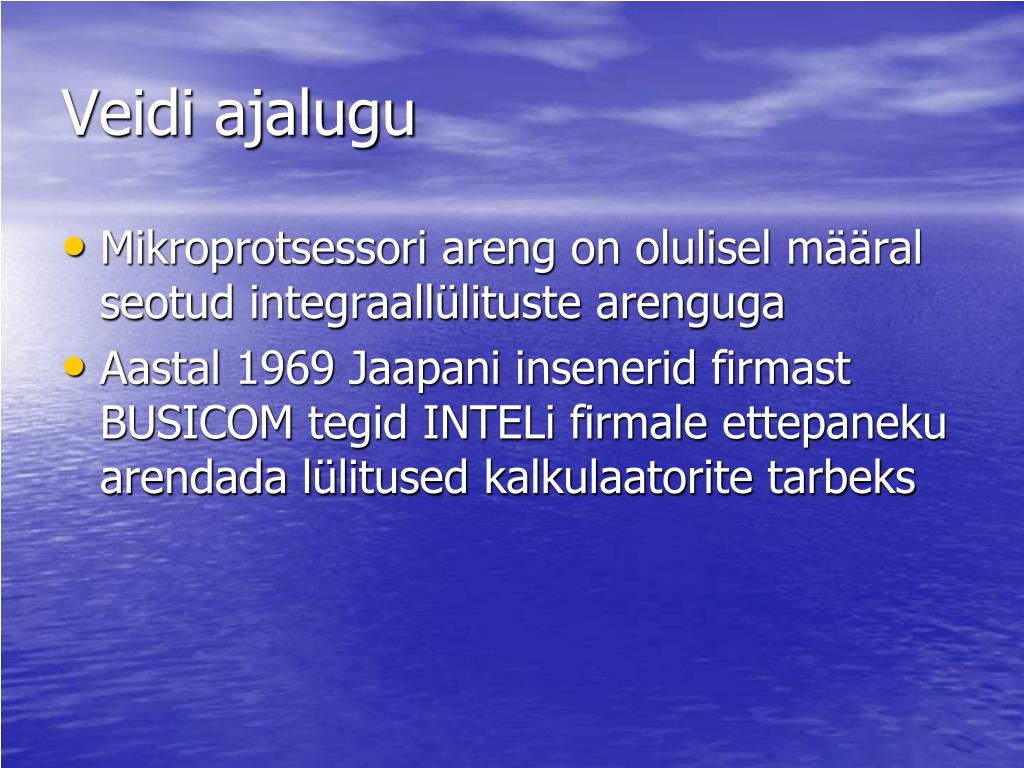

  6. Veidi ajalugu • Mikroprotsessori areng on olulisel määral seotud integraallülituste arenguga • Aastal 1969 Jaapani insenerid firmast BUSICOM tegid INTELi firmale ettepaneku arendada lülitused kalkulaatorite tarbeks

  7. Marcian Hoff • Oli tegelenud PDP8 arvuti arendusega • Pakkus välja uudse idee, mille jaapanlased aktsepteerisid • Frederico Fraggin • 9 kuud arendust

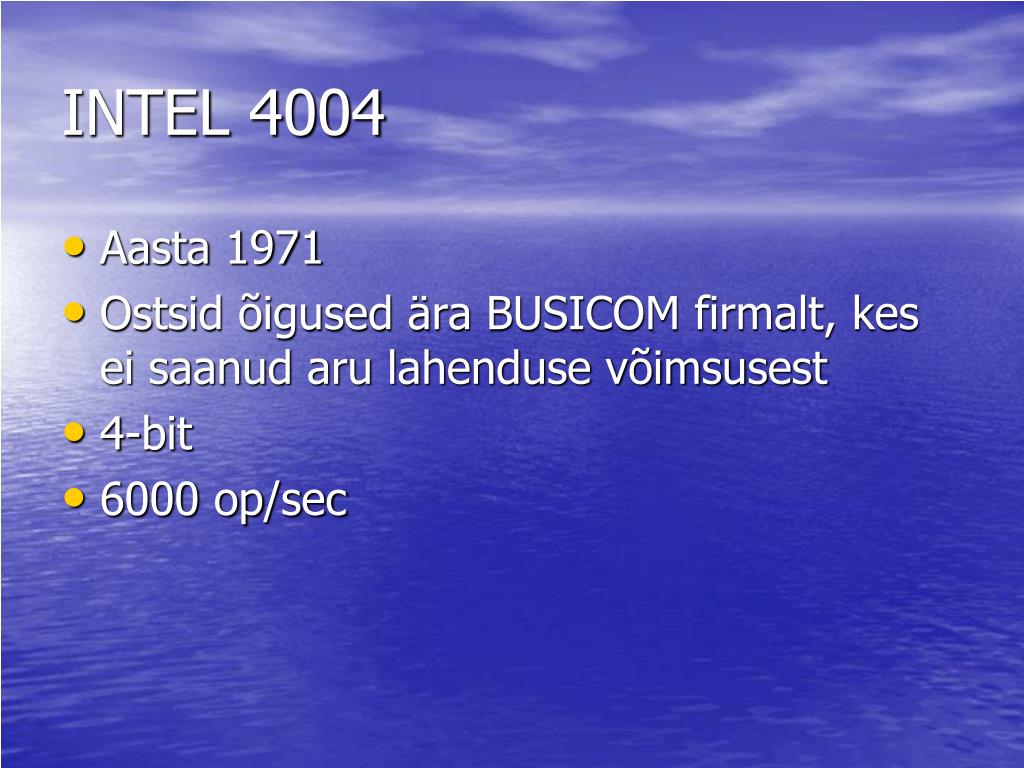

  8. INTEL 4004 • Aasta 1971 • Ostsid õigused ära BUSICOM firmalt, kes ei saanud aru lahenduse võimsusest • 4-bit • 6000 op/sec

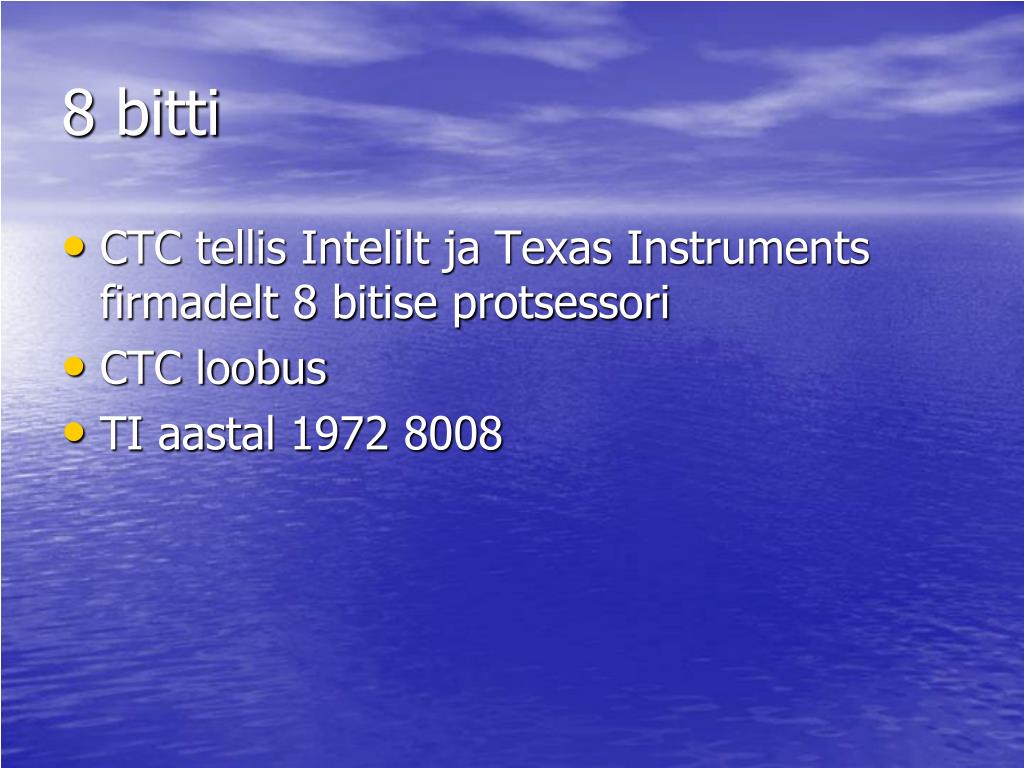

  9. 8 bitti • CTC tellis Intelilt ja Texas Instruments firmadelt 8 bitise protsessori • CTC loobus • TI aastal 1972 8008

  10. TI 8008 • 8 bit • 16kB • 45 intruktsiooni • 300 000 op/sec

  11. Intel 8080 • Aasta 1974 • 8 bit • 64kB mälu • 75 instruktsiooni • $360

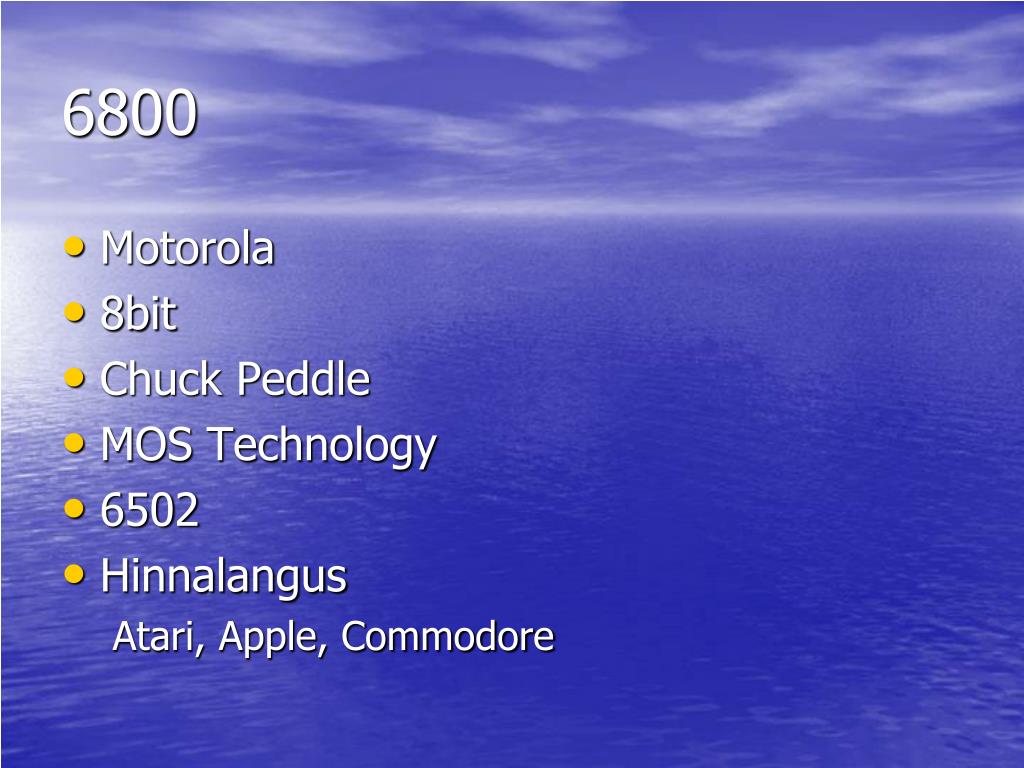

  12. 6800 • Motorola • 8bit • Chuck Peddle • MOS Technology • 6502 • Hinnalangus Atari, Apple, Commodore

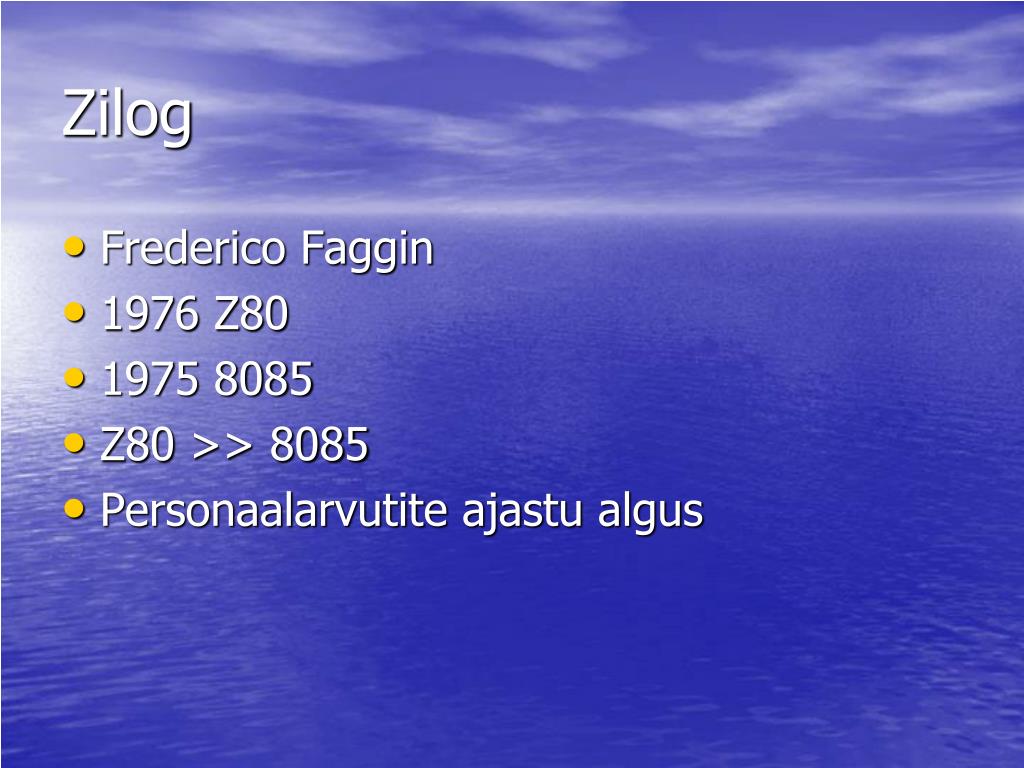

  13. Zilog • Frederico Faggin • 1976 Z80 • 1975 8085 • Z80 >> 8085 • Personaalarvutite ajastu algus

  14. 16-bit protsessor • National SemiconductorIMP-16, 1973 • Digital Equipment Corporation (DEC)LSI-11jaPDP 11/03minicomputer • Fairchild Semiconductor MicroFlame 9440 • 1976 • single-chip 16-bit TI's TMS 9900 • 16-bit Intel 8086 - 80286

  15. 32-bit • Aga MC68000, in 1979 32 bit registrid • Fully-32-bit microprocessorAT&TBell Labs BELLMAC-32A, in 1980 • Intel's 32-bit microprocessor iAPX 432, in 1981 • 1985, 32-bit Intel 80386, personaalarvutid • Zilog Z8000, aga suri kiirelt

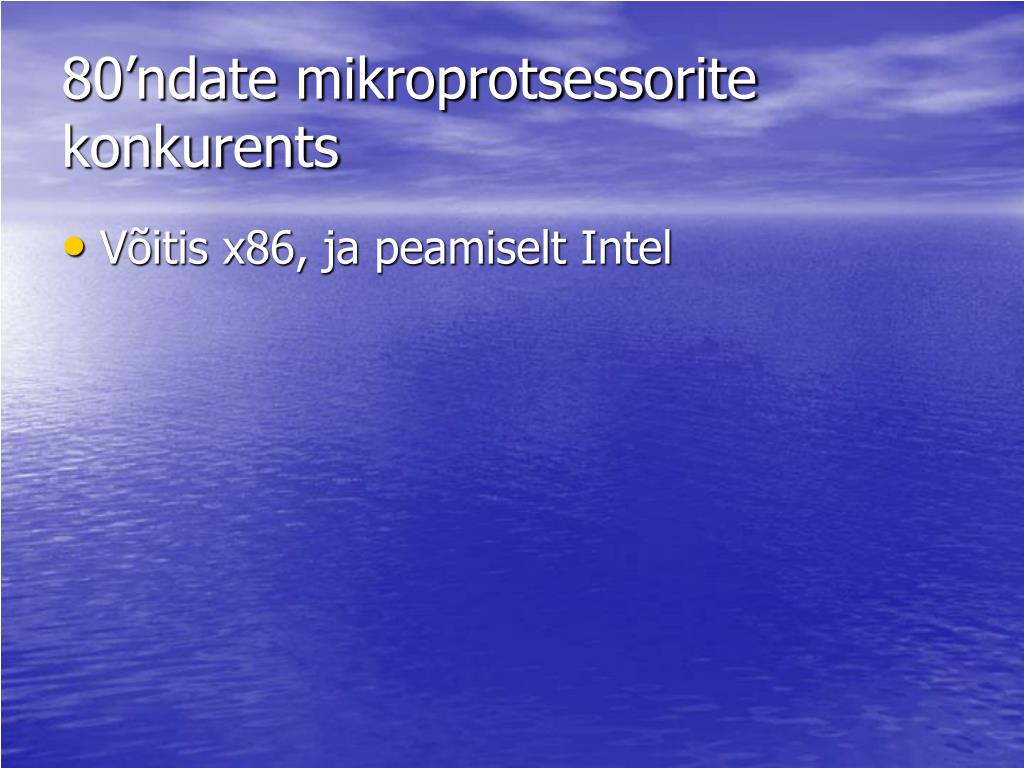

  16. 80’ndate mikroprotsessorite konkurents • Võitis x86, ja peamiselt Intel

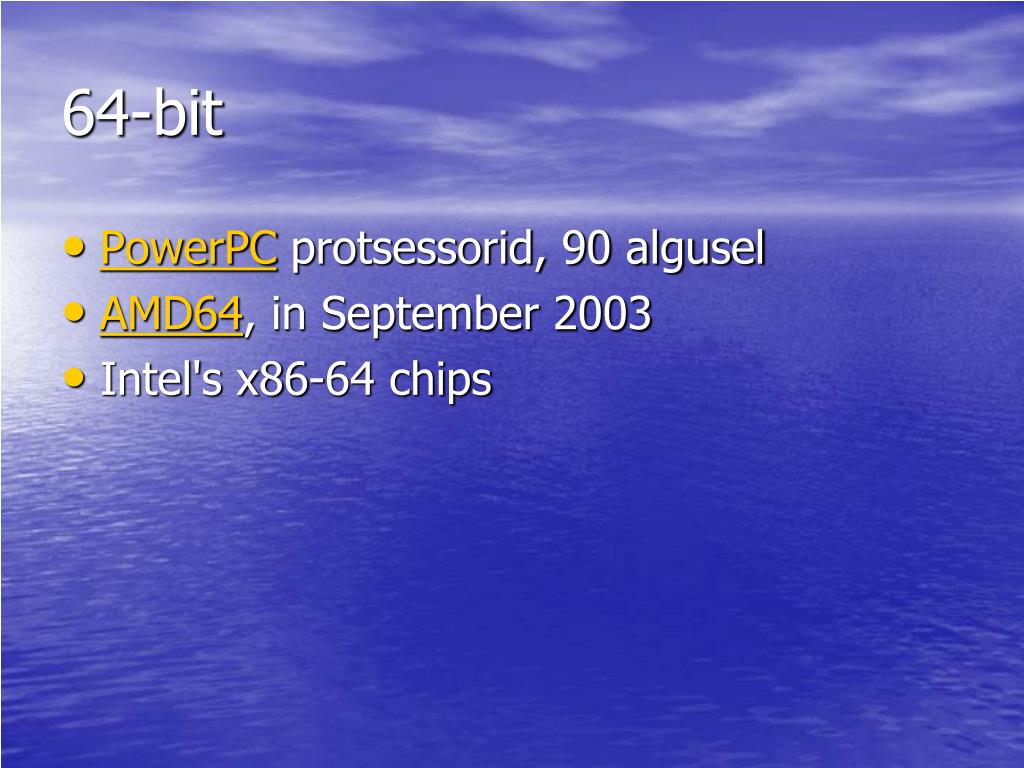

  17. 64-bit • PowerPCprotsessorid, 90 algusel • AMD64, in September 2003 • Intel's x86-64 chips

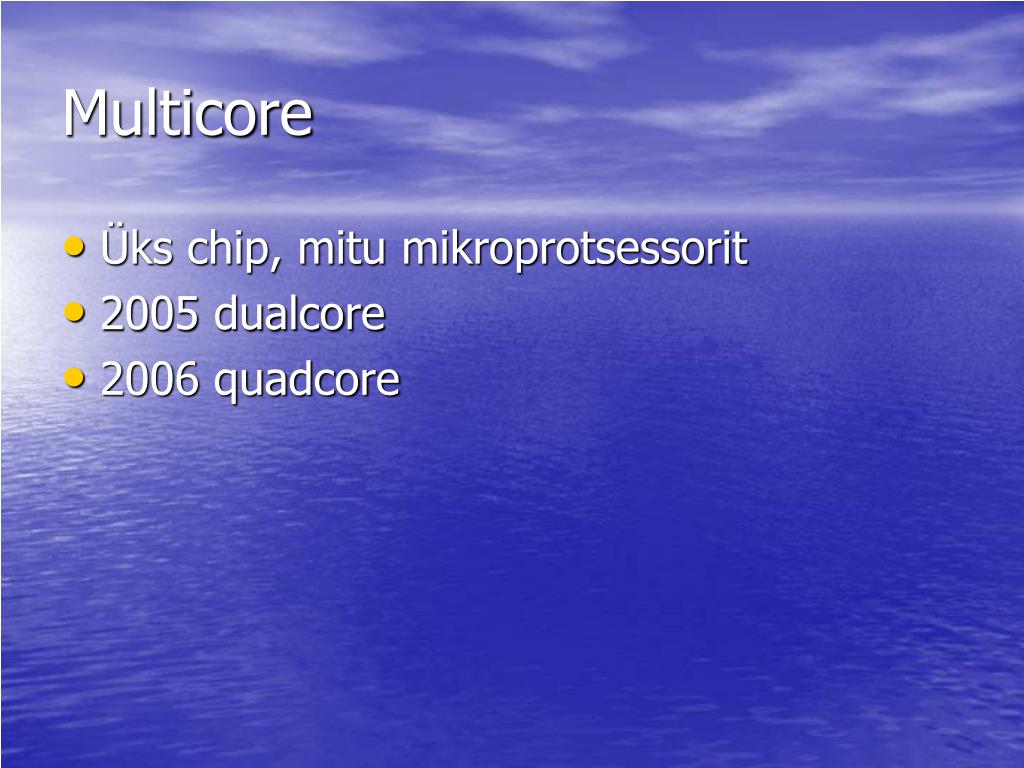

  18. Multicore • Üks chip, mitu mikroprotsessorit • 2005 dualcore • 2006 quadcore

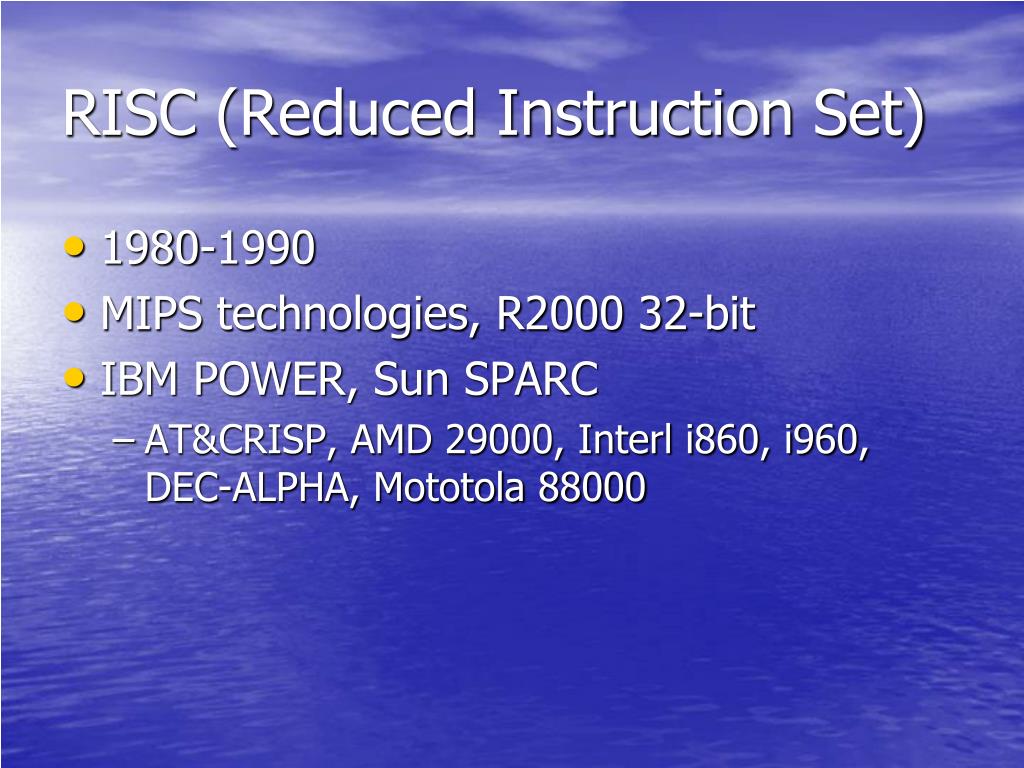

  19. RISC (Reduced Instruction Set) • 1980-1990 • MIPS technologies, R2000 32-bit • IBM POWER, Sun SPARC • AT&CRISP, AMD 29000, Interl i860, i960, DEC-ALPHA, Mototola 88000

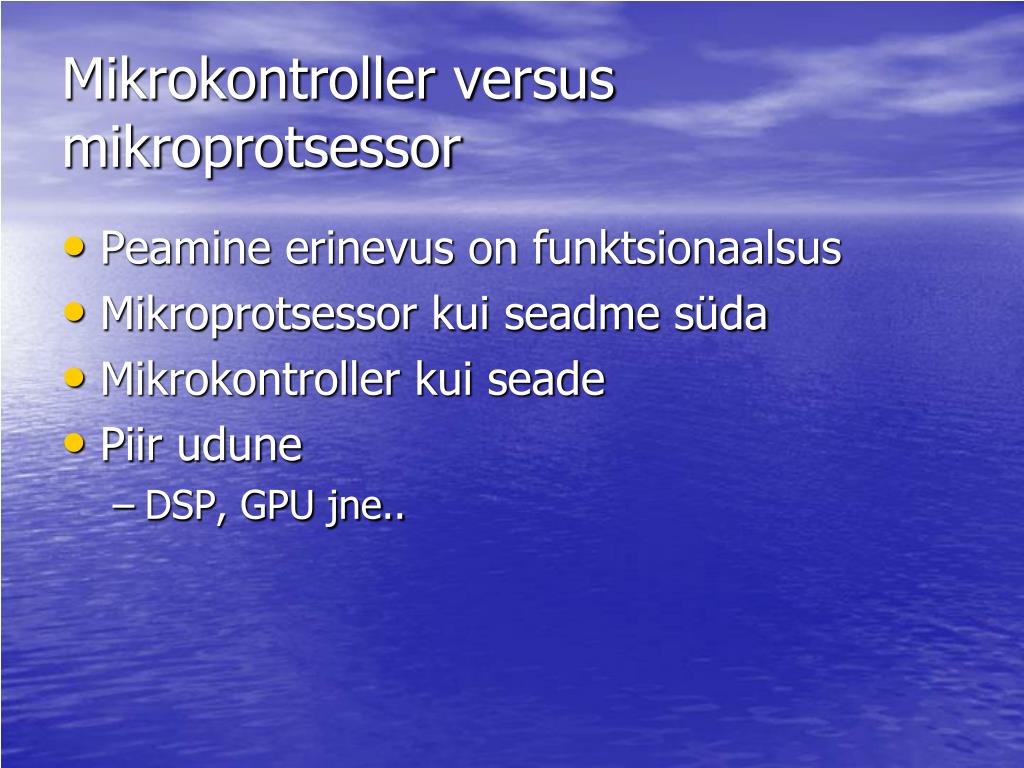

  20. Mikrokontroller versus mikroprotsessor • Peamine erinevus on funktsionaalsus • Mikroprotsessor kui seadme süda • Mikrokontroller kui seade • Piir udune • DSP, GPU jne..

  21. Z80 • Zilog Corporation • Miks Z80? • Kirjandus: • The Z80 microprocessor, Ramesh S. Gaonkar, ISBN 0-13-025518-1 • http://www.z80.info • http://digi.physic.ut.ee->õppetö->mikroprotsessorid

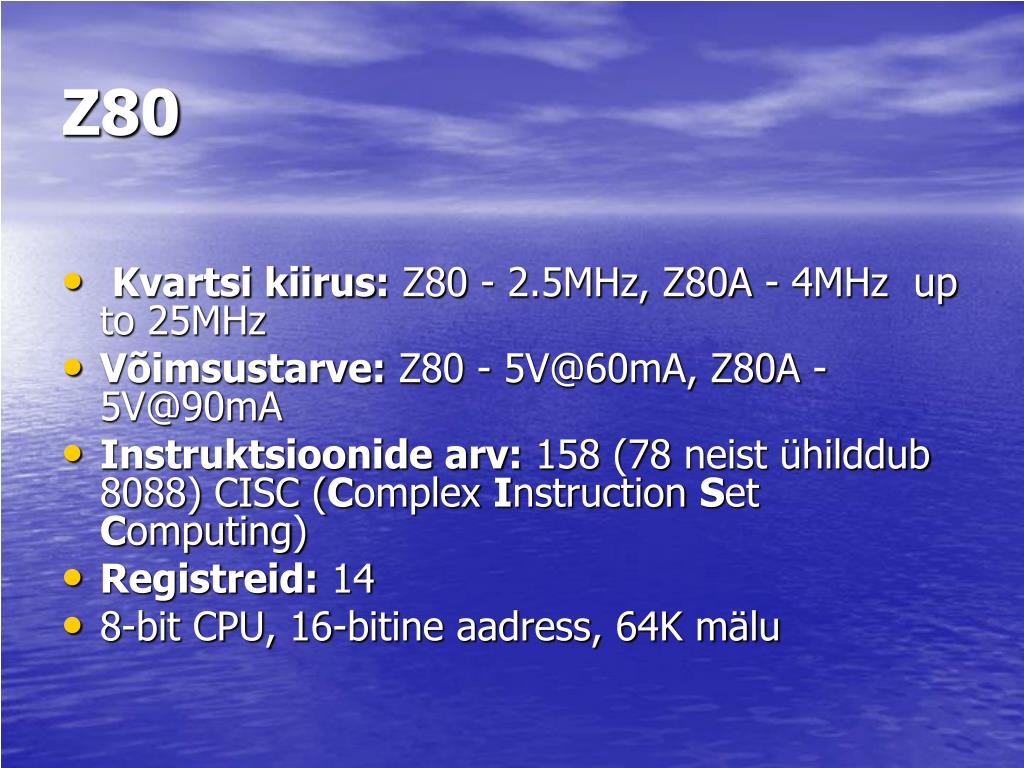

  22. Z80 • Kvartsi kiirus: Z80 - 2.5MHz, Z80A - 4MHz up to 25MHz • Võimsustarve: Z80 - 5V@60mA, Z80A - 5V@90mA • Instruktsioonide arv: 158 (78 neist ühilddub 8088) CISC (Complex Instruction Set Computing) • Registreid: 14 • 8-bit CPU, 16-bitine aadress, 64K mälu

  23. Bit, Bait, Sõna • Bit ehk Binary Digit, Number kahendarvusüsteemis • Bait, bittide kogum, üldjuhul 8 bitti • Bittide nummerdamine • Sõna ehk word, arvutiandme ühik • 8bit, 16bit, 32-bit, 64-bit, 128-bit • 1 bait, 2 baiti, 4 baiti, 8, 16... • kb, KB, Mb, MB,mB?

  24. Siin ehk Bus • Andmete, aga ka näiteks pinge edasikandmiseks vajalik alamsüsteem • Ehk Traat  • Siini laius, bittides • Andmesiin • Juhtsiin • Aadresssiin

  25. Mälu • ROM,RAM, EEPROM • Aadress CS RD WR A3 A2 A1 A0 Andmesiin

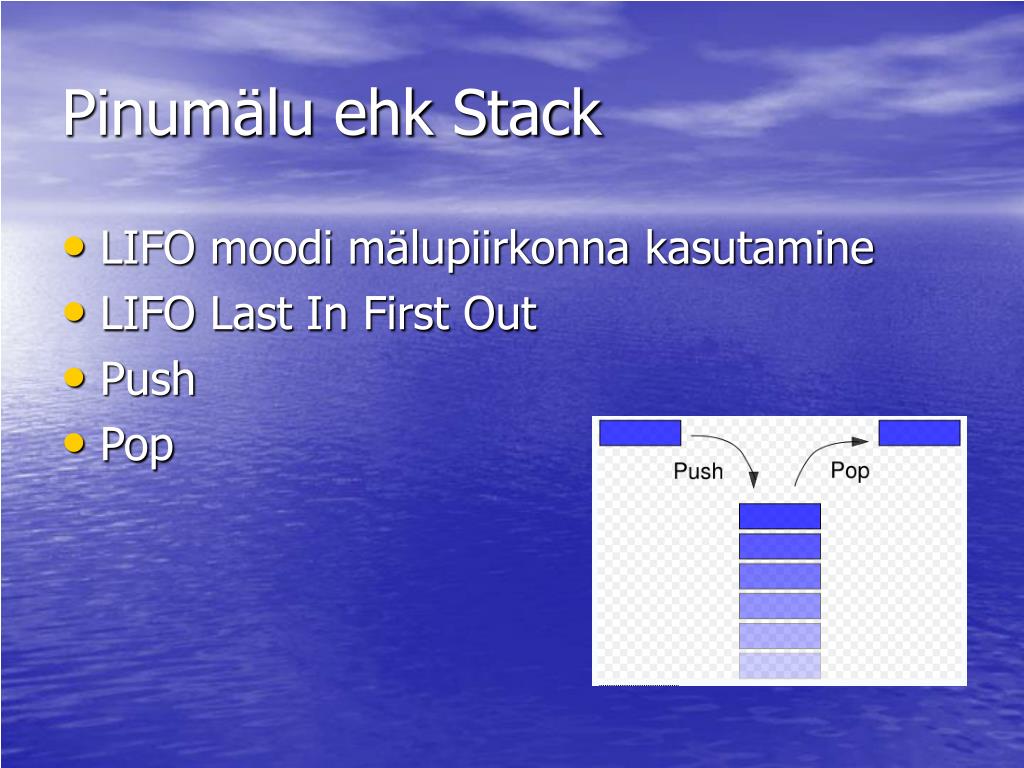

  26. Pinumälu ehk Stack • LIFO moodi mälupiirkonna kasutamine • LIFO Last In First Out • Push • Pop

  27. Register • Protsessoris asuv mälu • Tavaliselt omistatakse talle nimi, täht

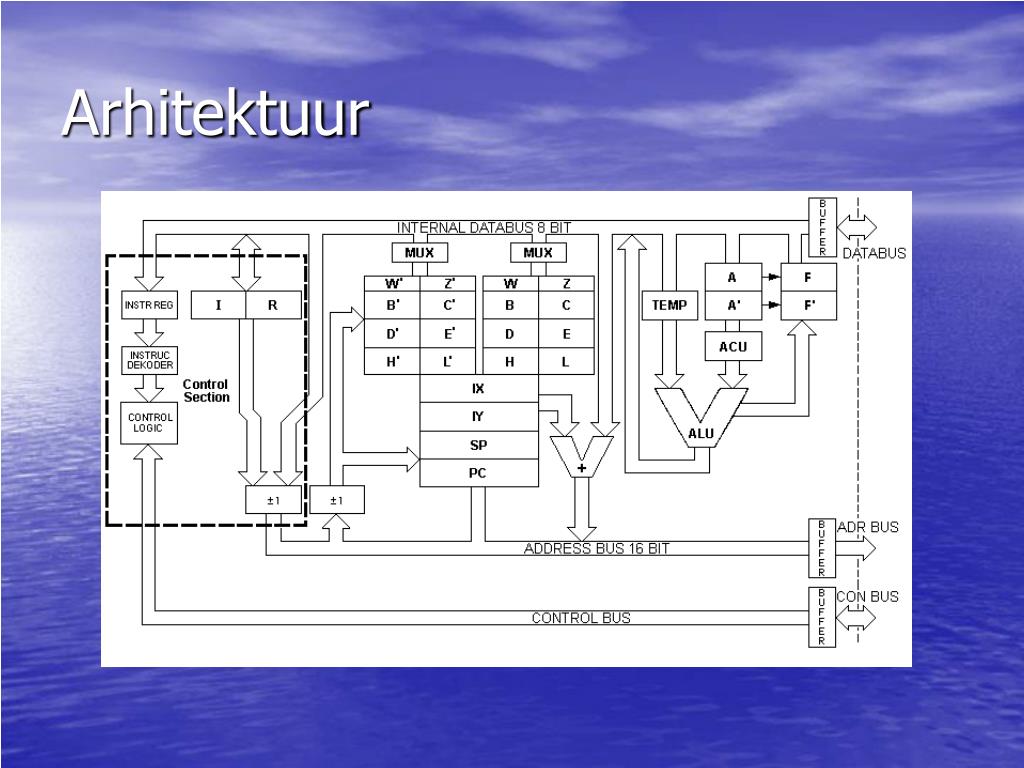

  28. Arhitektuur

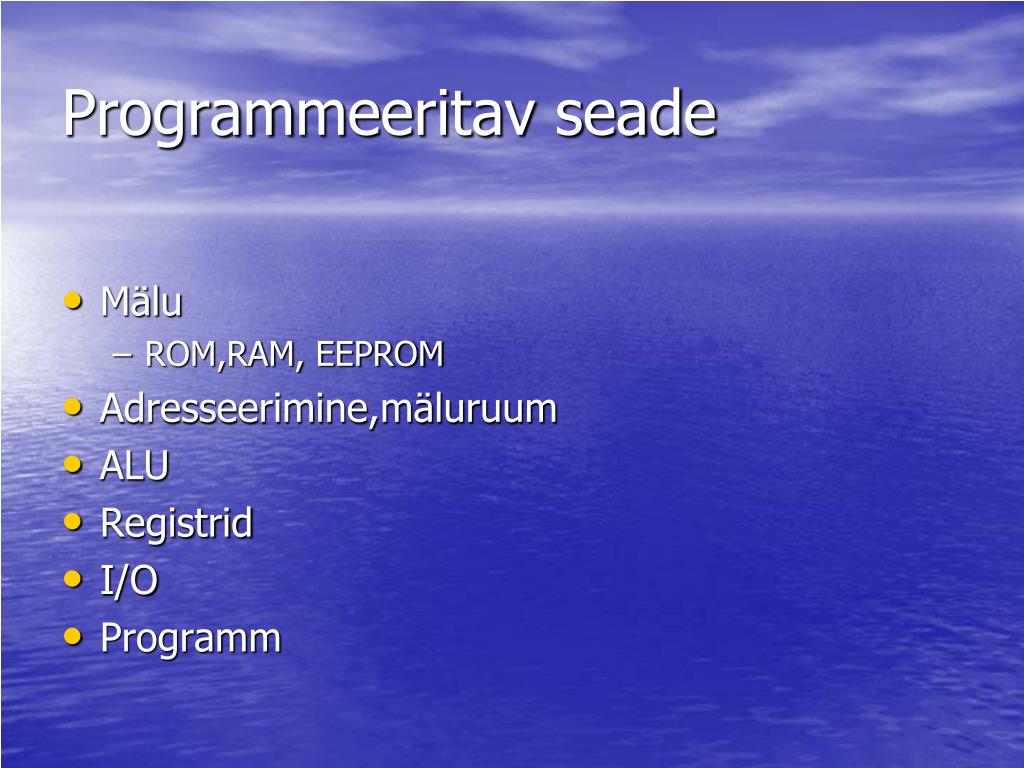

  29. Programmeeritav seade • Mälu • ROM,RAM, EEPROM • Adresseerimine,mäluruum • ALU • Registrid • I/O • Programm

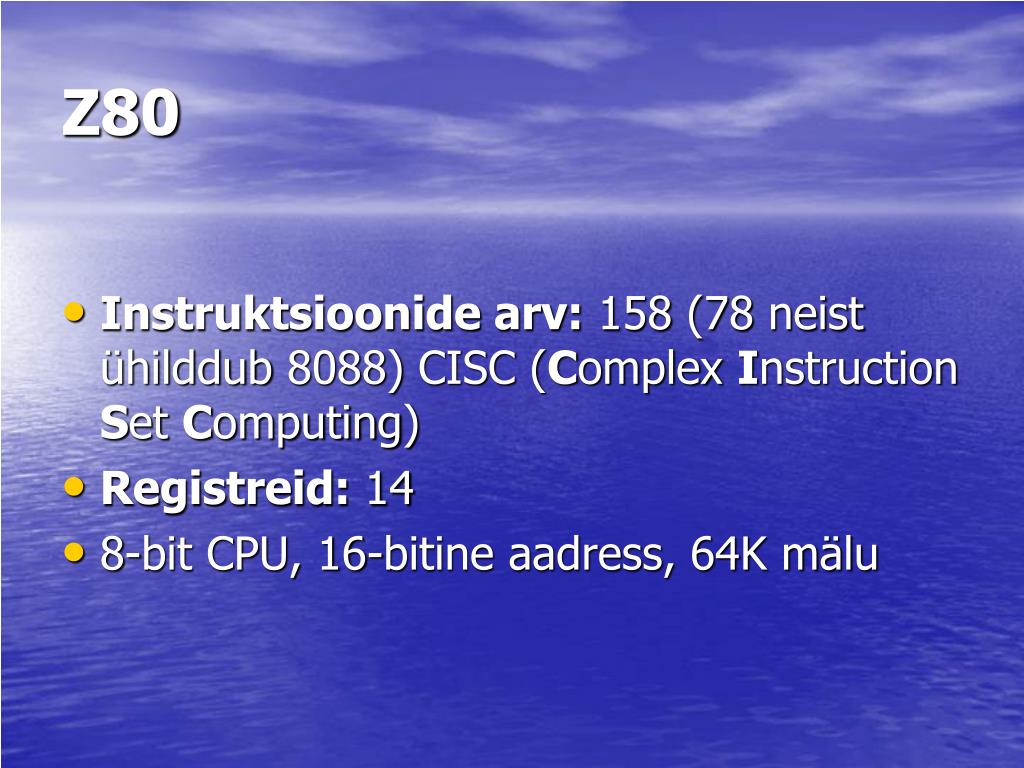

  30. Z80 • Instruktsioonide arv: 158 (78 neist ühilddub 8088) CISC (Complex Instruction Set Computing) • Registreid: 14 • 8-bit CPU, 16-bitine aadress, 64K mälu

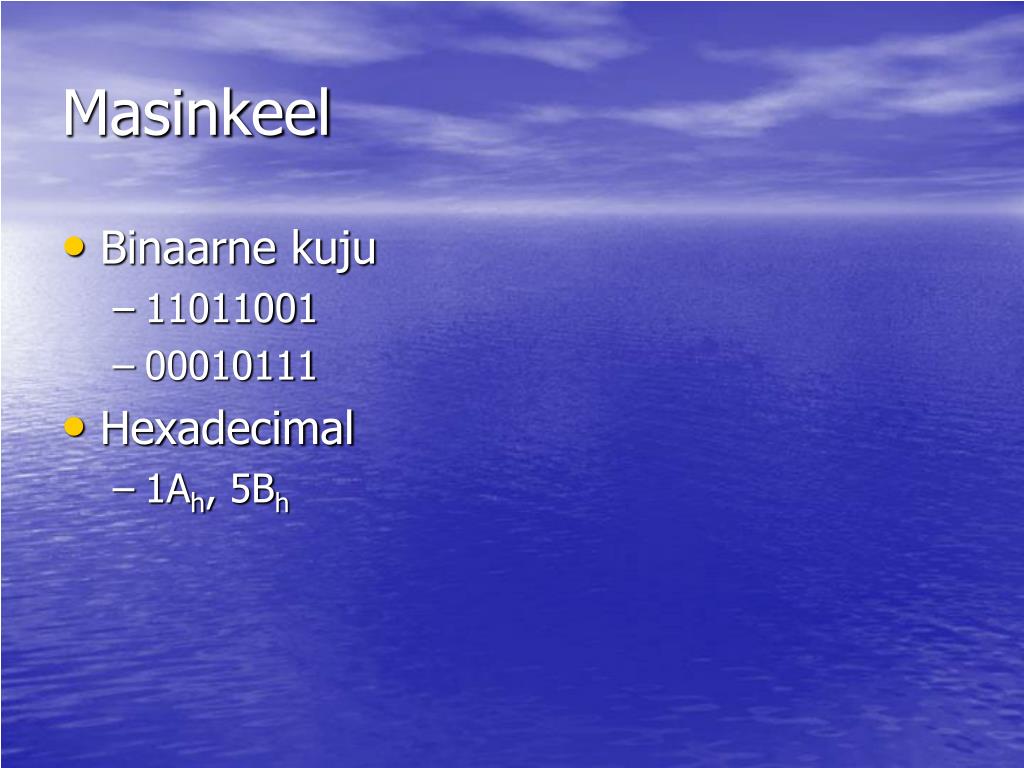

  31. Masinkeel • Binaarne kuju • 11011001 • 00010111 • Hexadecimal • 1Ah, 5Bh

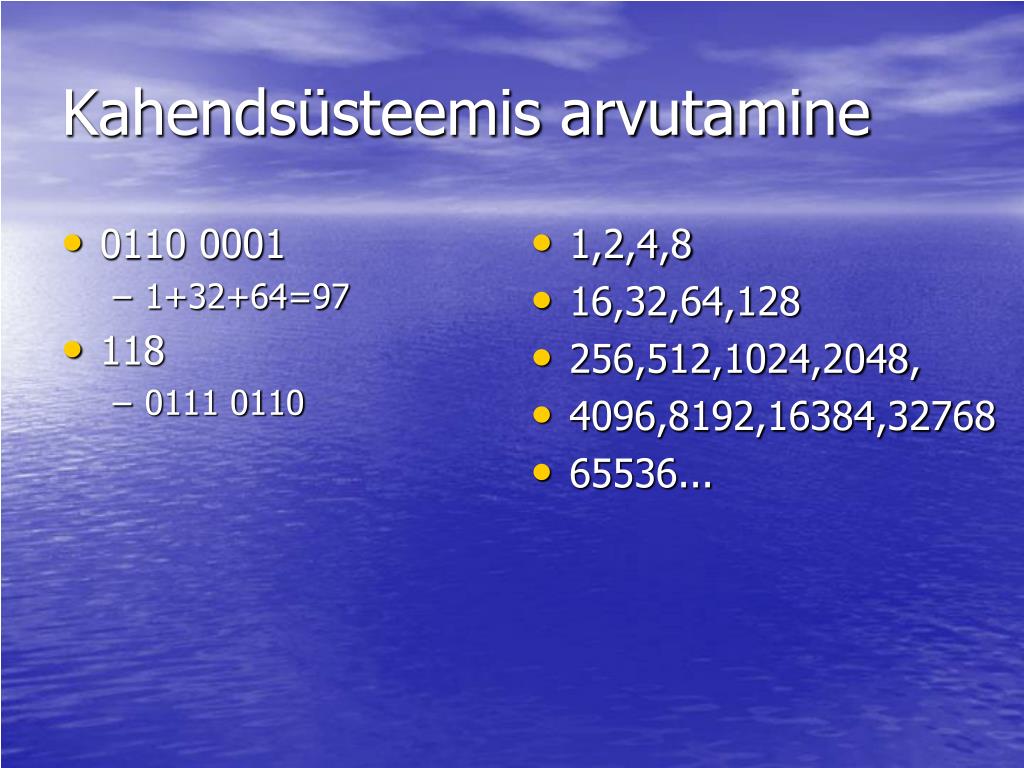

  32. 0110 0001 1+32+64=97 118 0111 0110 1,2,4,8 16,32,64,128 256,512,1024,2048, 4096,8192,16384,32768 65536... Kahendsüsteemis arvutamine

  33. A4 10*16+4=164 912 Int(912/256) =3 (912-768)=144 144/16 =9 390 1,16,256,4096,65536 Heksasüsteemis arvutamine

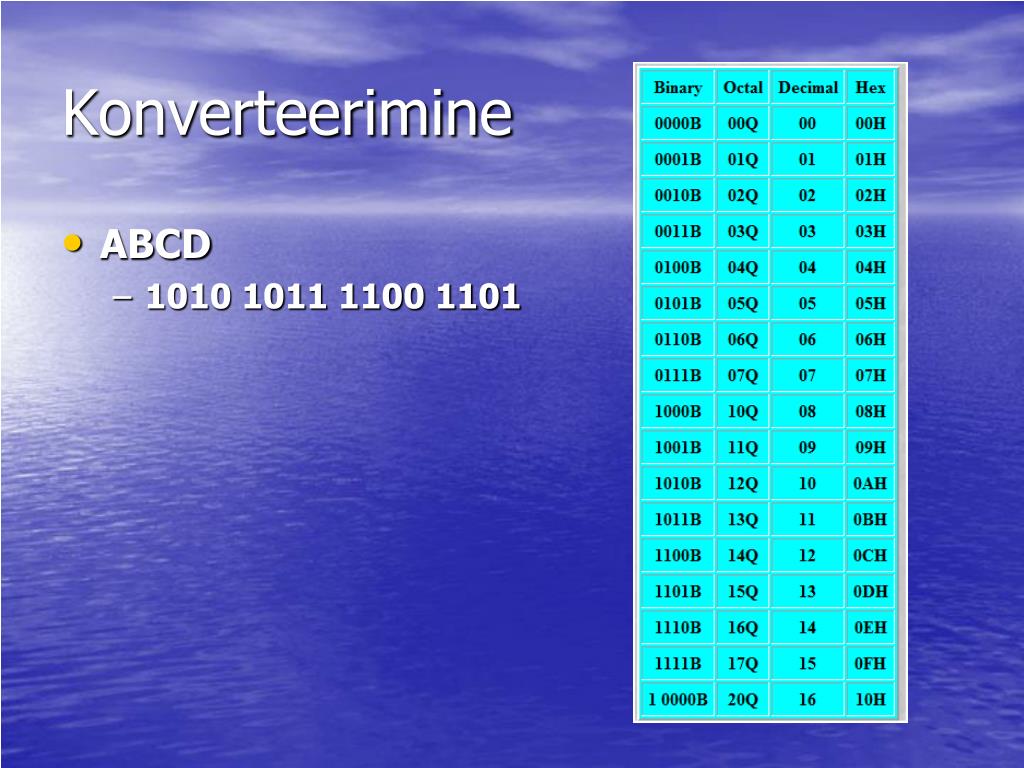

  34. Konverteerimine • ABCD • 1010 1011 1100 1101

  35. Assembler • Mnemonik • Hexadecimal • LD B, 32H; lae bait • Käsk ehk instruction ehk opcode • Operand, ehk parameeter

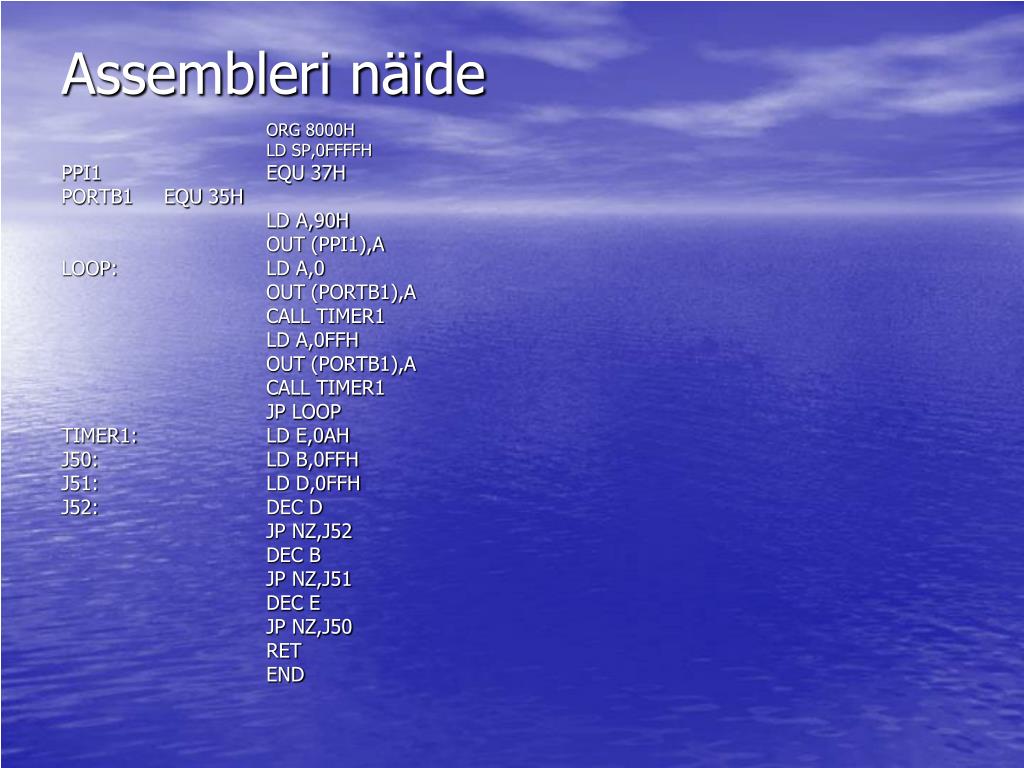

  36. Assembleri näide ORG 8000H LD SP,0FFFFH PPI1 EQU 37H PORTB1 EQU 35H LD A,90H OUT (PPI1),A LOOP: LD A,0 OUT (PORTB1),A CALL TIMER1 LD A,0FFH OUT (PORTB1),A CALL TIMER1 JP LOOP TIMER1: LD E,0AH J50: LD B,0FFH J51: LD D,0FFH J52:DEC D JP NZ,J52 DEC B JP NZ,J51 DEC E JP NZ,J50 RET END

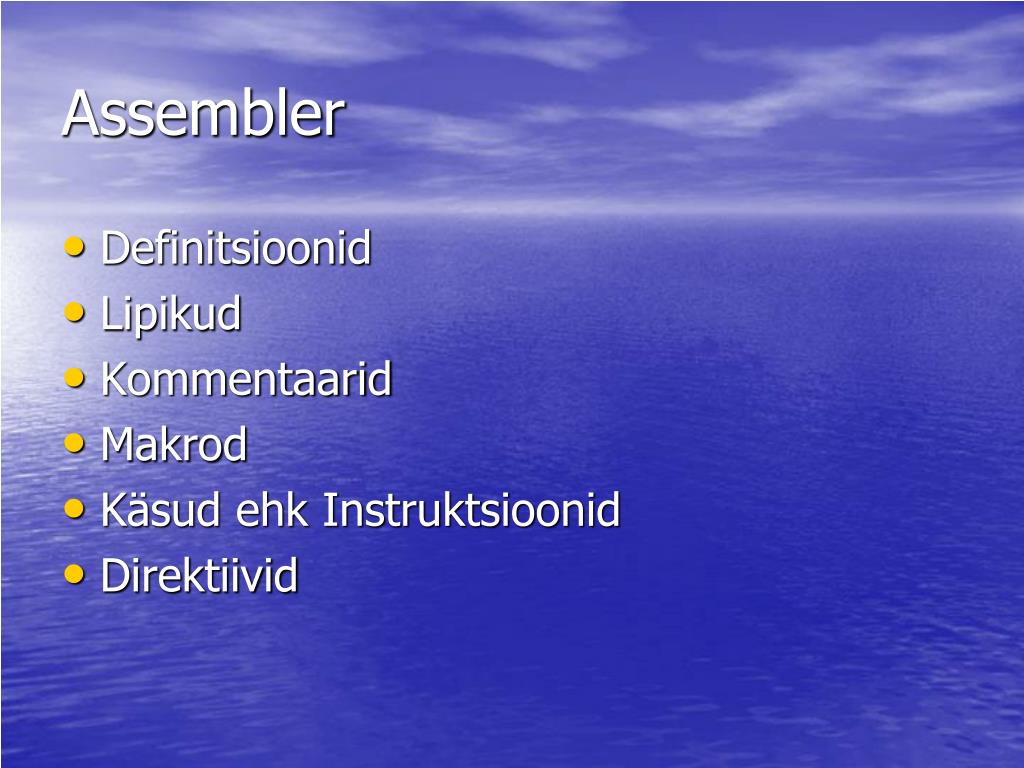

  37. Assembler • Definitsioonid • Lipikud • Kommentaarid • Makrod • Käsud ehk Instruktsioonid • Direktiivid

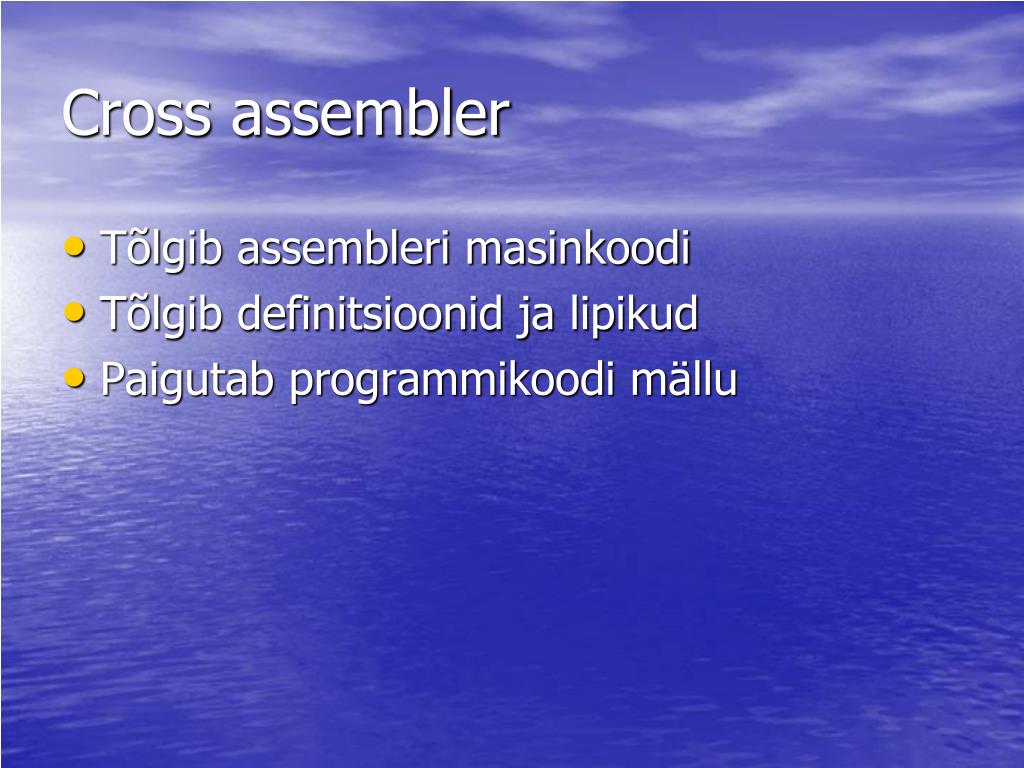

  38. Cross assembler • Tõlgib assembleri masinkoodi • Tõlgib definitsioonid ja lipikud • Paigutab programmikoodi mällu

  39. Arhitektuur
