  1. Sur-Gard System III El Receptor de la Próxima Generación… Para las Necesidades de la Proxima Generacion.

  2. Sur-Gard System III Receptor Virtual • Redundancia. • Conexión Entrante – ISDN • Diseño de Restablecimiento Ante Desastre. • Filosofía Virtual. • Ahorro de Dinero. • Monitoreo por Internet.

  3. Redundancia del Receptor • Sistemas U.L. Deben tener • Redundancia Espejo. • Implica Alto Costo. • Cambio Incomodo. • Tiempo de Cambio Alto. • Factor de Enlace Débil.

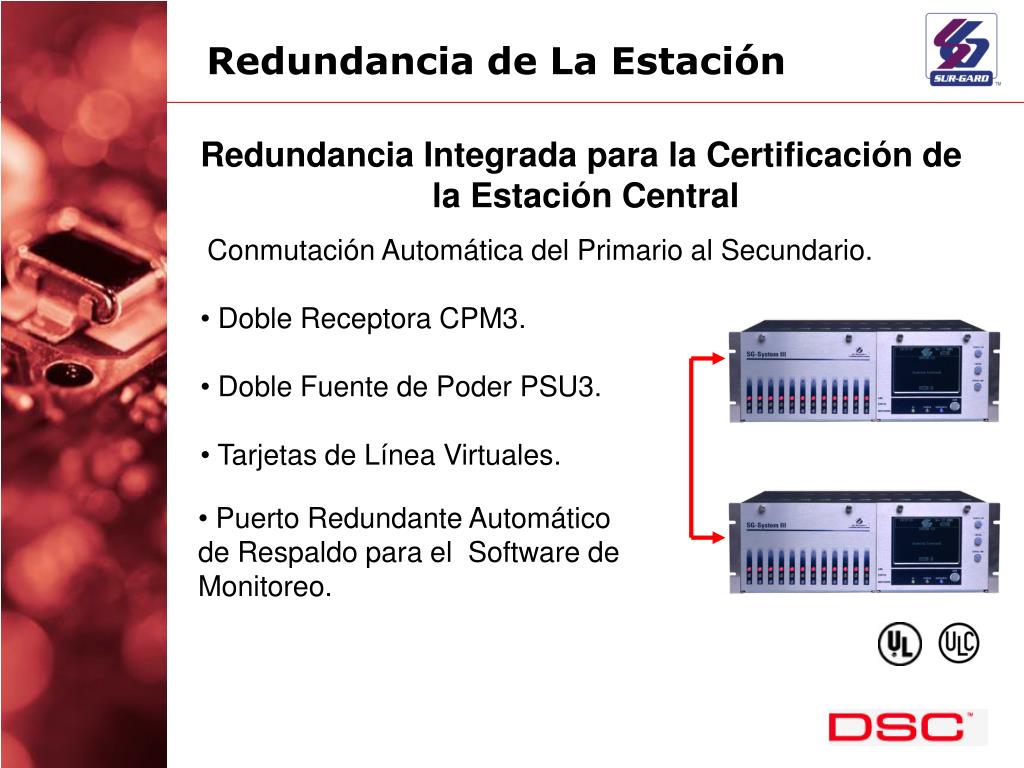

  4. Redundancia de La Estación • Redundancia Integrada para la Certificación de la Estación Central • Conmutación Automática del Primario al Secundario. • Doble Receptora CPM3. • Doble Fuente de Poder PSU3. • Tarjetas de Línea Virtuales. • Puerto Redundante Automático de Respaldo para el Software de Monitoreo.

  5. Cambio Activo de Componentes Tarjetas de Línea DRL3-STD y DRL3-IP Fuente de Poder PSU3 • Cambio con Equipo Encendido. • No se Pierden Señales. • No se Pierde Información. CPM3

  6. Cambie al Mundo Digital Circuito ISDN Primario • Servicio Digital E1 /T1 / PRI - ISDN • Elimina Líneas Analógicas. • Todos los Numero Telefónicos en Un Servicio Digital. • Sin Relación Uno a Uno. • 100 Números Telefónicos en un Canal ISDN (E1)

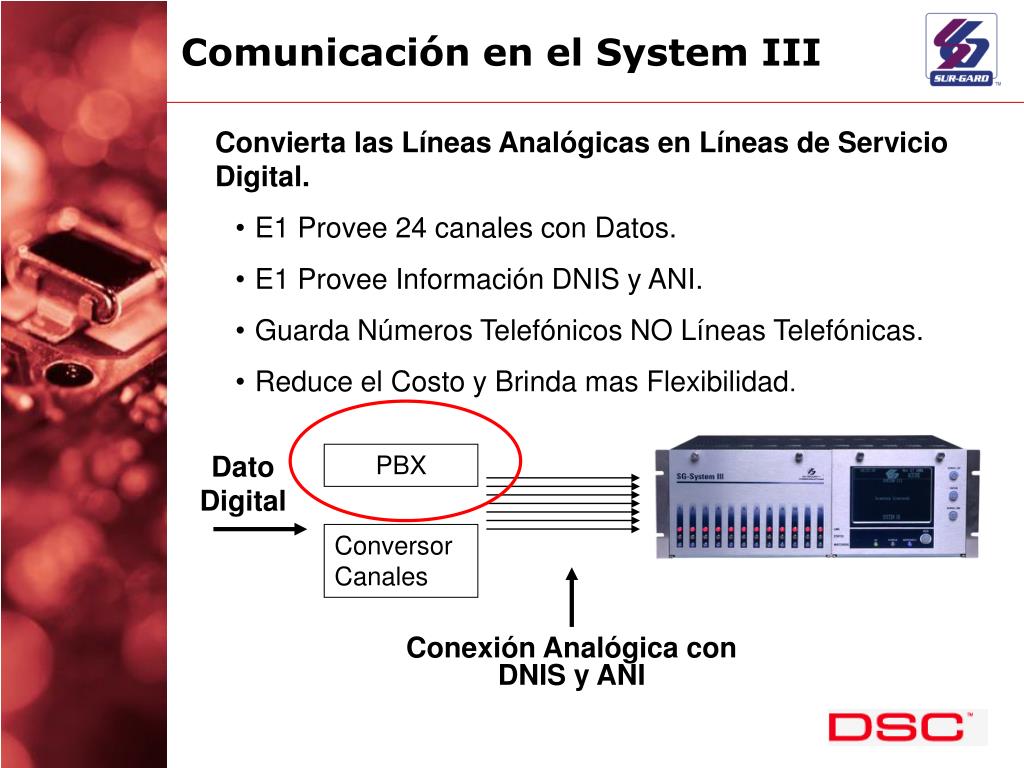

  7. Comunicación en el System III • Convierta las Líneas Analógicas en Líneas de Servicio Digital. • E1 Provee 24 canales con Datos. • E1 Provee Información DNIS y ANI. • Guarda Números Telefónicos NO Líneas Telefónicas. • Reduce el Costo y Brinda mas Flexibilidad. Dato Digital PBX Conversor Canales Conexión Analógica con DNIS y ANI

  8. Recuperación Ante Desastre ? Santiago 0800-762-8934 0800-543-5176 0800-876-5009 4221-5411 4416-3000 4258-8731 = Números DNIS o DID 1256 9812 3345 3498 9121 4002 24 líneas E1 Concepción 24 líneas

  9. Recuperación Ante Desastre ? Santiago DNIS # 4311 = Concepción 7600 = Antofagasta 6843 = Valparaíso E1 Concepción Antofagasta Valparaíso

  10. Recuperación Ante Desastre ? Santiago Concepción Cambio Automático – Supervision Por Ethernet Providencia Santiago Estación de Operadores

  11. Cambie al Mundo Digital Dinámica del System III 24 líneas = 70,000 Cuentas

  12. Tarjeta de Líneas Virtuales • Cualquier Tarjeta de Línea, Toma Cualquier Llamada. • Usando la Información del Servicio Digital. • (DNIS y ANI) • Uso Máximo de la Línea. • Menos Cantidad de Líneas Necesarias.

  13. Las tarjetas de línea • DRL3-STD • DNIS – Donde esta llamando el Panel • DNIS- Es un identificador del Numero discado. • System III puede reconocer el Numero DNIS (Larga Distancia) o DID (local) • Todas las tarjetas de línea del System III pueden reconocer todos los DNIS y DID • Cualquier llamada entrante puede ser recibida por cualquier Tarjeta de Línea. • System III se programa vía la Consola de Software. • Un perfil identifica el Numero DNIS-DID

  14. Las tarjetas de línea DRL3-IP Entrega altos niveles de seguridad de comunicación a paneles de alarma convencionales: • Alta velocidad de ruteo / eliminando tiempo de handshaking. • Problemas de red son mostrados en LCD/printer/automation software. • Detecta falla de desconexión. • Requiere IP fija. • Cumple con requerimiento ULC de chequear estado de enlace cada 90 segundos. • Transmisión de eventos entre TL’s y DRL-IP’s en formato SIA • Buffer de 768 ‘eventos’ por cada DRL3-IP. • High level AES encryption per Federal Information Processing Standard Publication 197, Advanced Encryption Standard. Approved by the National Institue of Standards (NIST).

  15. Consola de Software

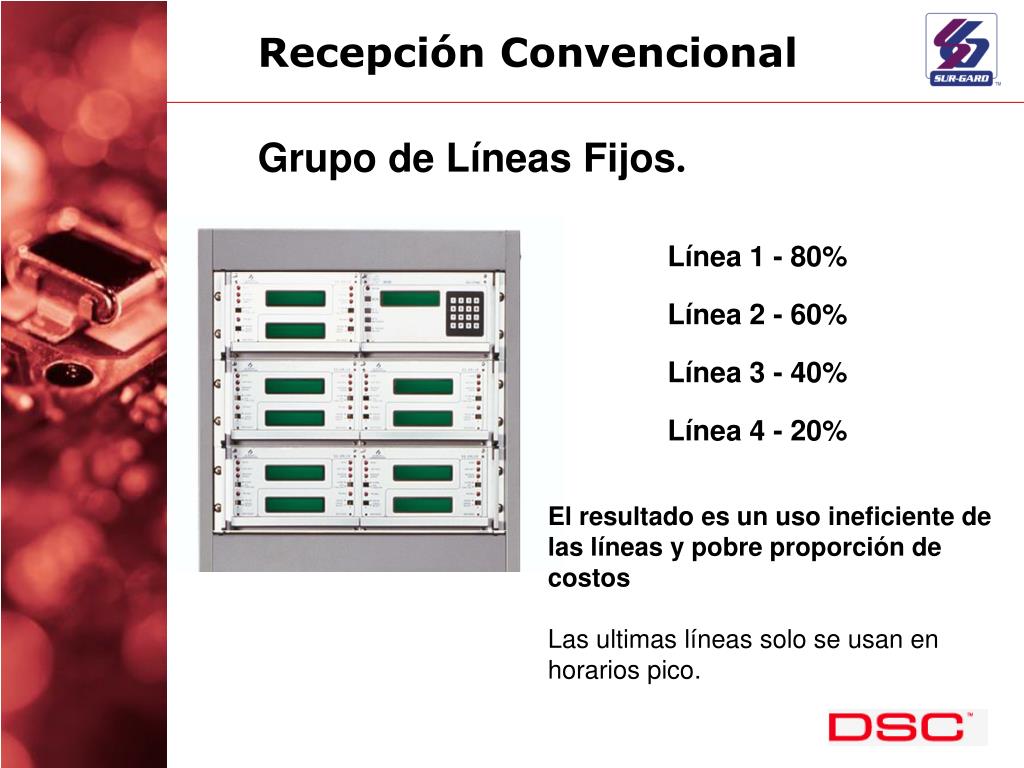

  16. Recepción Convencional Grupo de Líneas Fijos. Línea 1 - 80% Línea 2 - 60% Línea 3 - 40% Línea 4 - 20% • El resultado es un uso ineficiente de las líneas y pobre proporción de costos • Las ultimas líneas solo se usan en horarios pico.

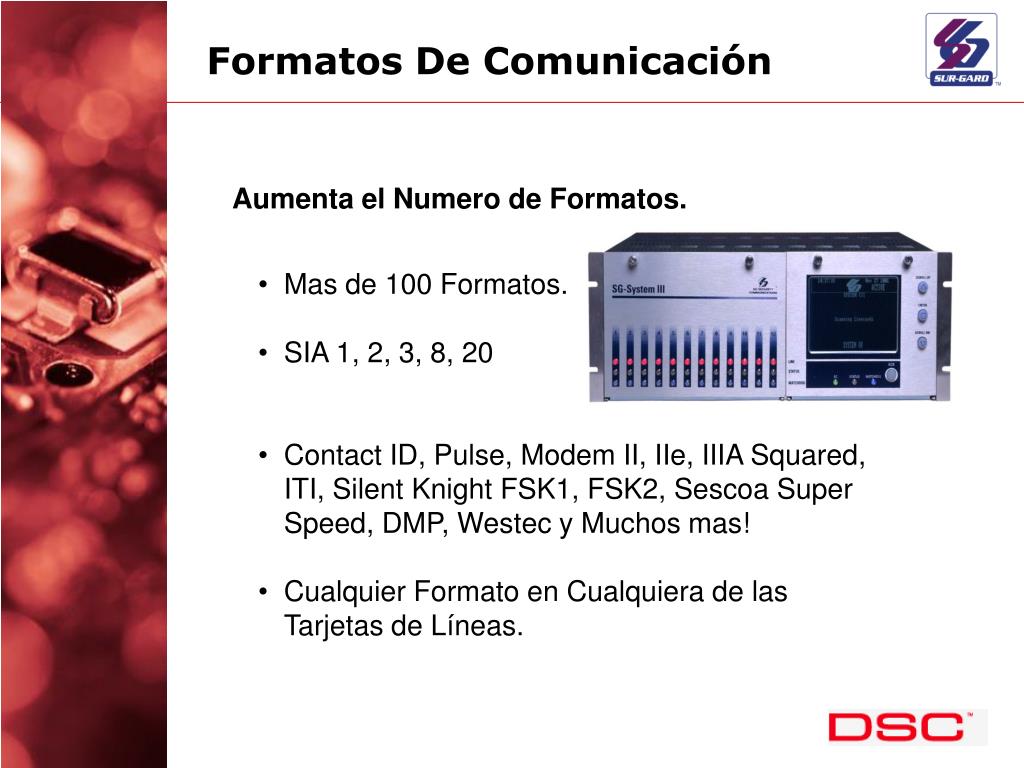

  17. Formatos De Comunicación • Aumenta el Numero de Formatos. • Mas de 100 Formatos. • SIA 1, 2, 3, 8, 20 • Contact ID, Pulse, Modem II, IIe, IIIA Squared, ITI, Silent Knight FSK1, FSK2, Sescoa Super Speed, DMP, Westec y Muchos mas! • Cualquier Formato en Cualquiera de las Tarjetas de Líneas.

  18. Receptores Convencionales SIA Contact ID Radionics DMP El panel de alarma debe comunicarse con el receptor con capacidad de identificar el formato de comunicación.

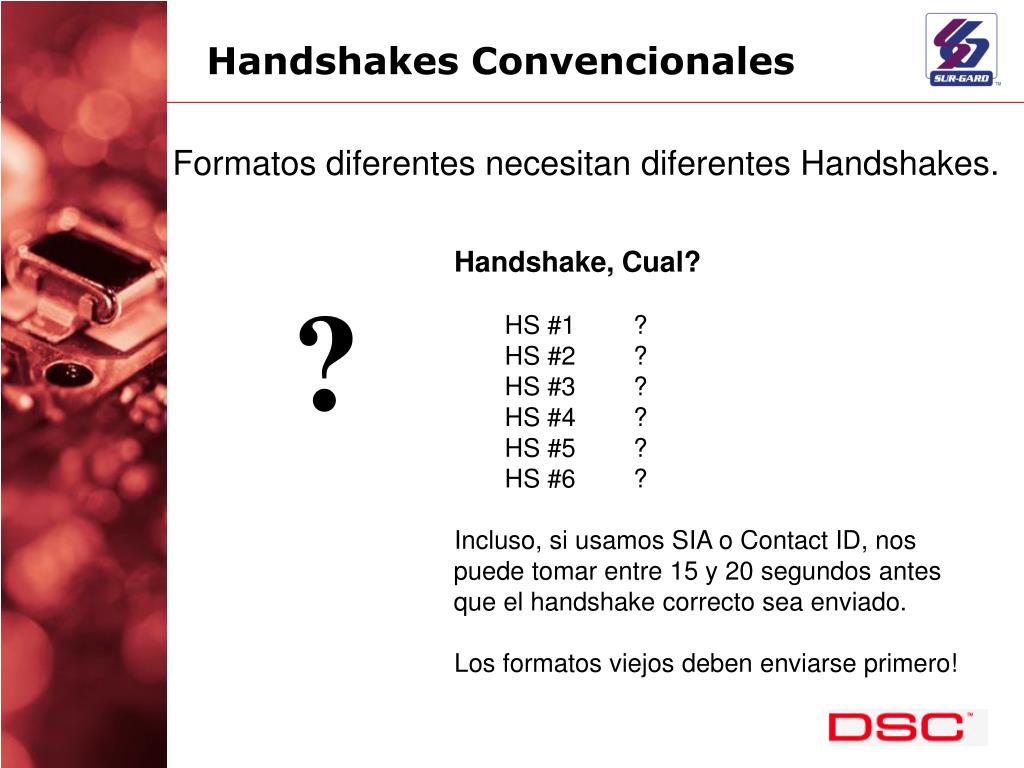

  19. Handshakes Convencionales Formatos diferentes necesitan diferentes Handshakes. • Handshake, Cual? • HS #1 ? • HS #2 ? • HS #3 ? • HS #4 ? • HS #5 ? • HS #6 ? • Incluso, si usamos SIA o Contact ID, nos puede tomar entre 15 y 20 segundos antes que el handshake correcto sea enviado. • Los formatos viejos deben enviarse primero! ?

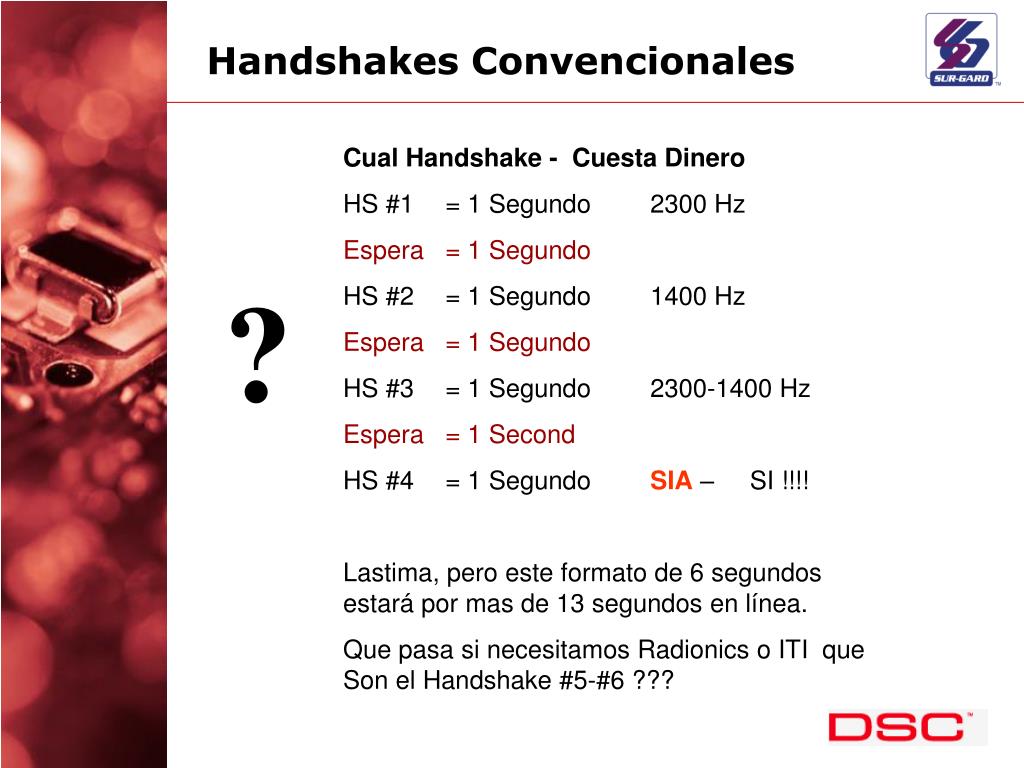

  20. Handshakes Convencionales • Cual Handshake - Cuesta Dinero • HS #1 = 1 Segundo 2300 Hz • Espera = 1 Segundo • HS #2 = 1 Segundo 1400 Hz • Espera = 1 Segundo • HS #3 = 1 Segundo 2300-1400 Hz • Espera = 1 Second • HS #4 = 1 Segundo SIA – SI !!!! • Lastima, pero este formato de 6 segundos estará por mas de 13 segundos en línea. • Que pasa si necesitamos Radionics o ITI que Son el Handshake #5-#6 ??? ?

  21. El Receptor Virtual • Ventajas del Servicio Digital E1-ISDN… DNIS. A Donde Llama el Panel. ANI. De Donde Llama el Panel. 4665-4494 ANI: 416-665-4494 0800-418-7618 DNIS: 1234

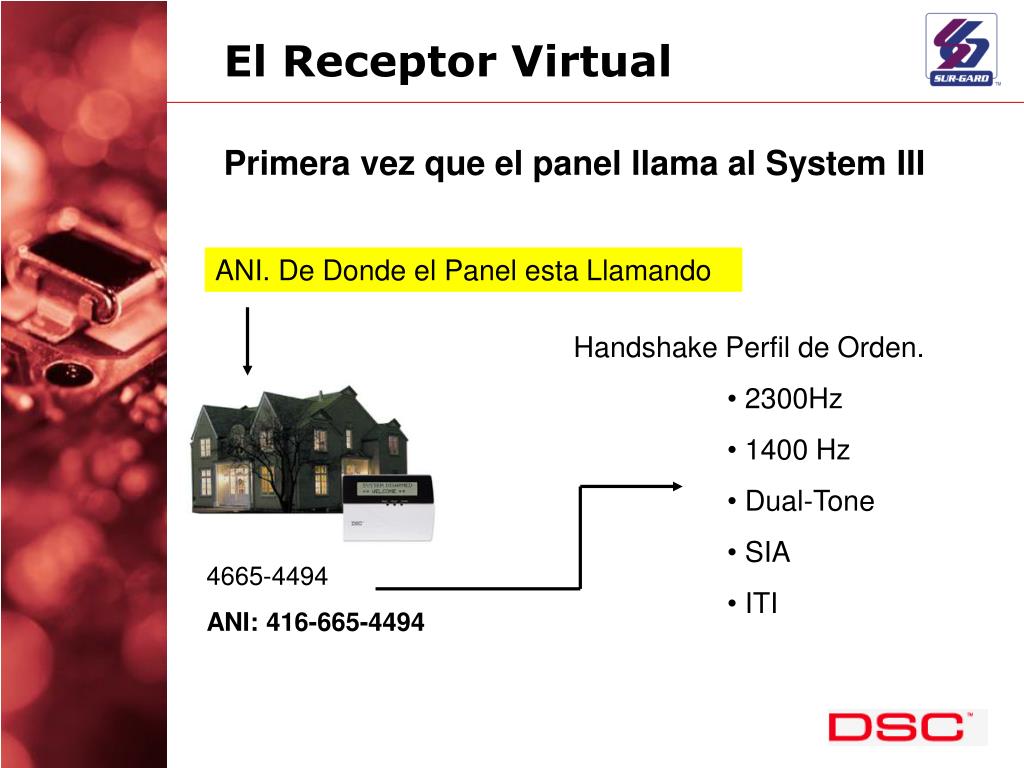

  22. El Receptor Virtual • Primera vez que el panel llama al System III ANI. De Donde el Panel esta Llamando • Handshake Perfil de Orden. • 2300Hz • 1400 Hz • Dual-Tone • SIA • ITI 4665-4494 ANI: 416-665-4494

  23. El Receptor Virtual Segunda Vez que el Panel Llama al System III ANI. De Donde el Panel esta Llamando. El Formato que el Panel Necesita... SIA 4665-4494 ANI: 416-665-4494

  24. ANI Handshake 416-665-4494 SIA 416-665-4595 99 1234 3 45678 2 Grupos Virtuales • Como el System III Toma la Llamada • 1. Entra la Llamada • 2. ANI Recibido: 416-665-4494 • 3. DNIS Recibido: 1234 • Consulta la base de Datos. • Consulta la Tabla DNIS • Envía handshake SIA • 7. Cambia a Perfil 3 DNIS# Perfil 665-4494 ANI: 416-665-4494 0800-418-7618 DNIS: 1234

  25. El Receptor Virtual • Ahorre Dinero !!! • Elimine Líneas Individuales por un Servicio Digital E1-ISDN • Consolide Todo en E1-ISDN (T.E – Fax - Receptor) • System III Aprende el Handshake que Necesitan los Paneles • Ahorre 4 Segundos Promedio. • 5,000 Cuentas con 48 Señales por Mes = 240,000 Señales • 4 Segundos Ahorrados por Señal = 240,000 x 4 = 960,000 Segundos. • 960,000 Segundos = 16,000 Minutos o 266 Horas por Mes. • 266 Horas por Mes. Nos Alivian la Factura del Teléfono !!

  26. El Receptor Virtual • Funciones Adicionales !!! • Bloqueo de Numero ANI – Bloqueo de Llamadas no Deseadas. • El Numero ANI luce como un Caller Id. • Testeo automático del numero telefónico de la ultima tarjeta de línea. • Memoria Flash Programable. • Consola de Software Apto para Red. • Programable Remotamente. • Recibe Señales por Internet.

  27. Network Alarm Communication Industry Status… • U.S. approved for UL High-Line (AA) in 2001 • NFPA approved for Fire alarm communication in 2001 • UL Commercial Fire Communication approved in 2001 • ULC in Canada approved network communication 2002 • Future of DVACS: Increase Cost, Less Service • ULC no longer accepts dual line dialer for ULC fire 2003 • New Private networks (LAN/WAN) installed every day • Broad Band service reliability and lower service costs

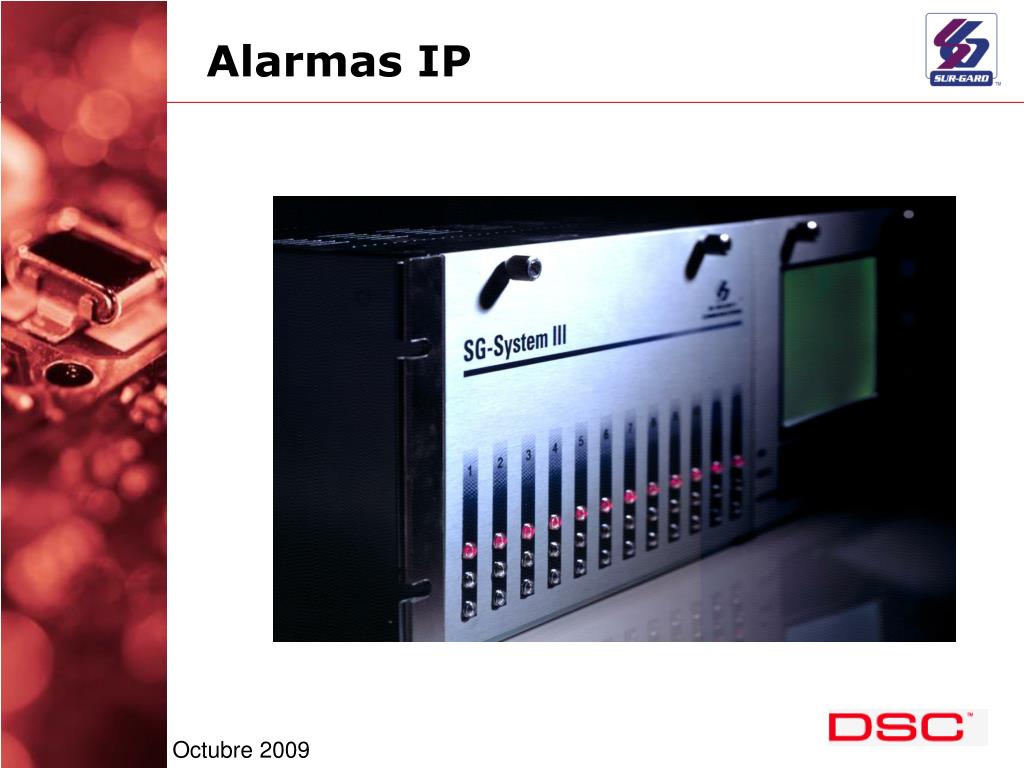

  28. Alarmas IP Octubre 2009

  29. Sistemas de Alarmas • Situación actual • Transmisión de señales vía telefónica. • Respaldo de comunicación via radial o canal de voz celular. • Desventajas • Sabotaje de líneas telefónicas, • Costos mensuales de comunicación.

  30. Vida Útil • Hoy en día, la vida útil de los dispositivos esta determinada por su capacidad de integrarse a los nuevos adelantos tecnológicos. • Un PC con procesador 386 aun funciona, quince años después de su fabricación, pero no es capaz de soportar WinXP y todos los actuales adelantos.

  31. Comunicador Digital

  32. Alarmas via IP • Líneas Telefónicas no son supervisadas - IP supervisada cada 30 seg. • Comunicaciones Telefónicas son de 20 - 30 seg. - Comunicaciones sobre IP son 2 seg. • Las comunicaciones telefónicas usan datos abiertos. • Comunicaciones sobre IP128-bit de Encriptación. • Programación de Paneles hasta 20 minutos sobre línea Telefónica • Comunicaciones sobre IP3 - 4 minutos.

  33. El Receptor de Redes… Diagrama del Sistema…

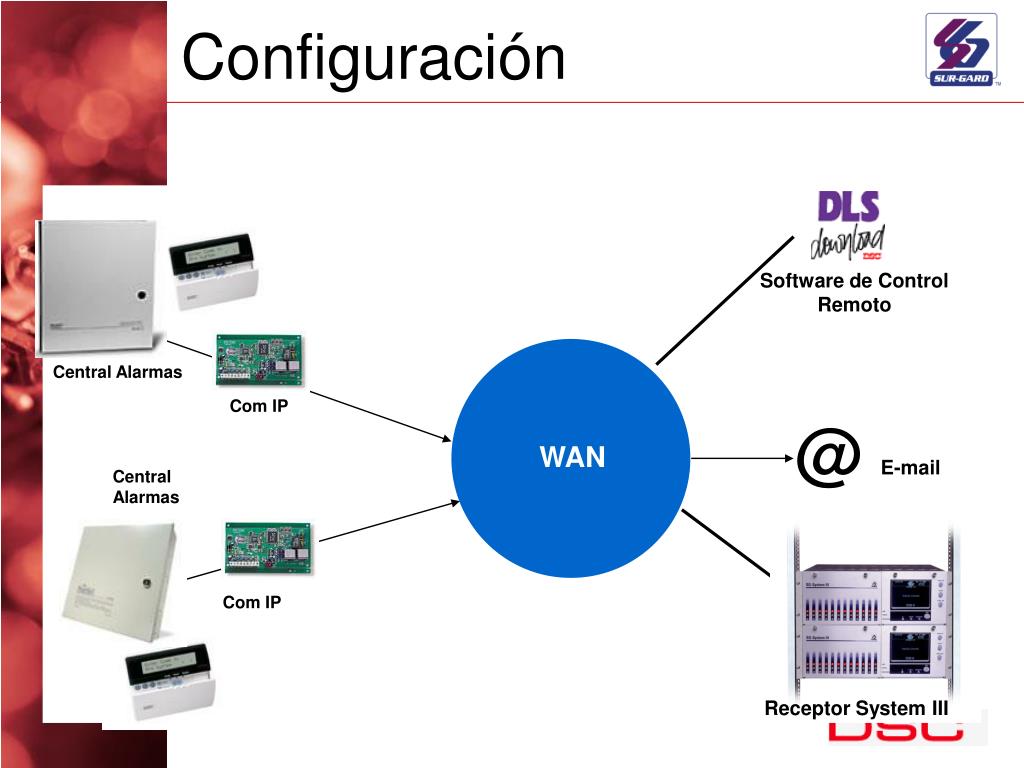

  34. @ E-mail Configuración Software de Control Remoto Central Alarmas Com IP WAN Central Alarmas Com IP Receptor System III

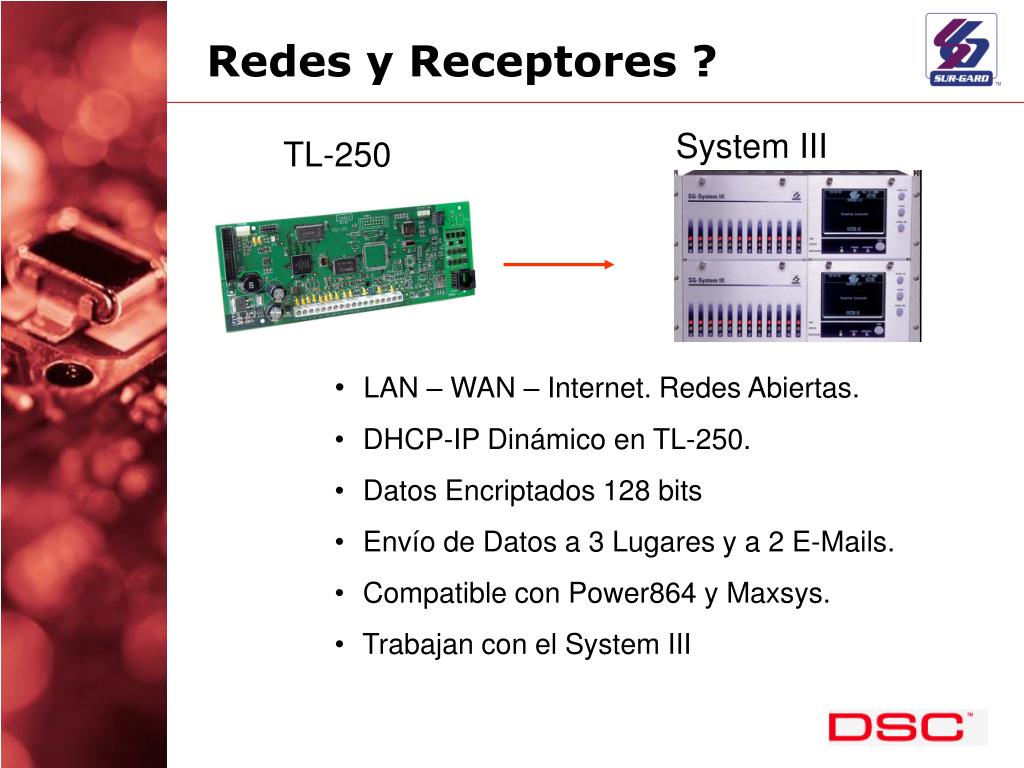

  35. Redes y Receptores ? System III TL-250 • LAN – WAN – Internet. Redes Abiertas. • DHCP-IP Dinámico en TL-250. • Datos Encriptados 128 bits • Envío de Datos a 3 Lugares y a 2 E-Mails. • Compatible con Power864 y Maxsys. • Trabajan con el System III

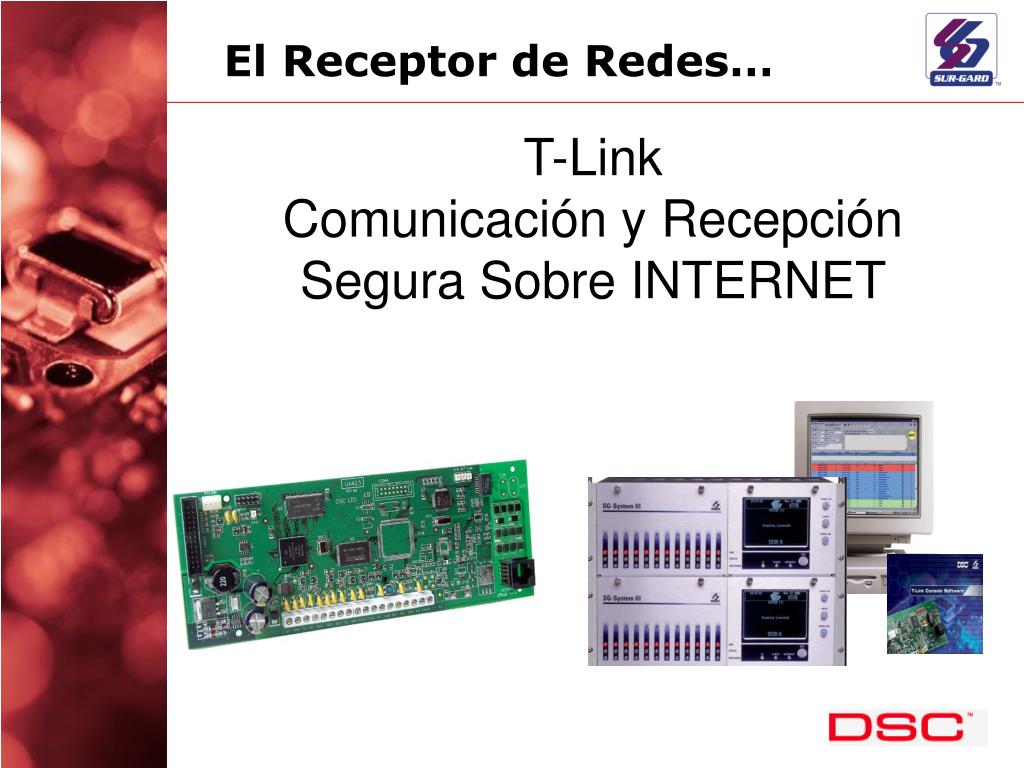

  36. El Receptor de Redes… T-Link Comunicación y Recepción Segura Sobre INTERNET

  37. El Receptor de Redes… Ventajas del Producto… • Alto Nivel de Encriptación – 128bit. • IP Dinámico (DHCP) • Upgrade del Firmware vía Red. • Compatible con Cualquier Panel de Alarma. • Unidad Stand-alone. • Conexión Directa Entre DLS/SA TL-250. • Soporta 2 Receptores IP y Direcciones de E-Mail.

  38. El Receptor de Redes… Ventajas del Producto… • Alimentación 12v (Panel Aux.) • 10/100 BASE T Ethernet. • Bajos Requerimientos en Ancho de Banda. • Puerto PC-Link II en Paneles DSC Power 864 y Maxsys. • Puerto Serie RS-232. • 4 Entradas de Zonas Programables • Keybus para Modulo de Zonas PC5108 expansor a 12 entradas • 2 Salidas de Voltaje Programables.

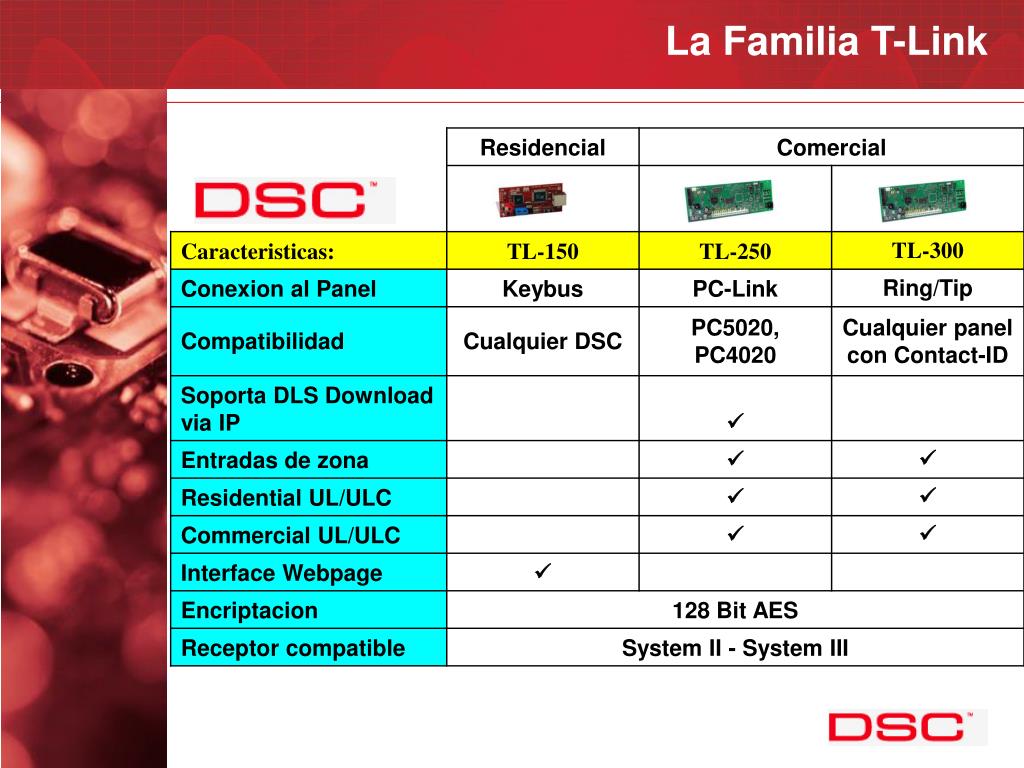

  39. La Familia T-Link

  40. TL-150 • TL-150 Advantages • Supports all PowerSeries panels • Compact footprint enables mounting within alarm panel cabinet • Homeowners can arm/disarm their security system and view the status of zones through a webpage on their home computer • Instant, always-on IP communication • Supervision of both network and Keybus connections • 128-bit AES encryption (NIST approved) • Low network bandwidth usage • Compatible with 10/100BaseT networks The first low-cost IP alarm communicator for residential applications.

  41. TL-150 Installer Webpage • Open web browser: http://tl-150 • User-name: admin • Password: admin • Click “Config” 3) Enter Receiver IP Address 5 Step Programming 4) Enter Customer Account # 5) Click “Reboot Module”

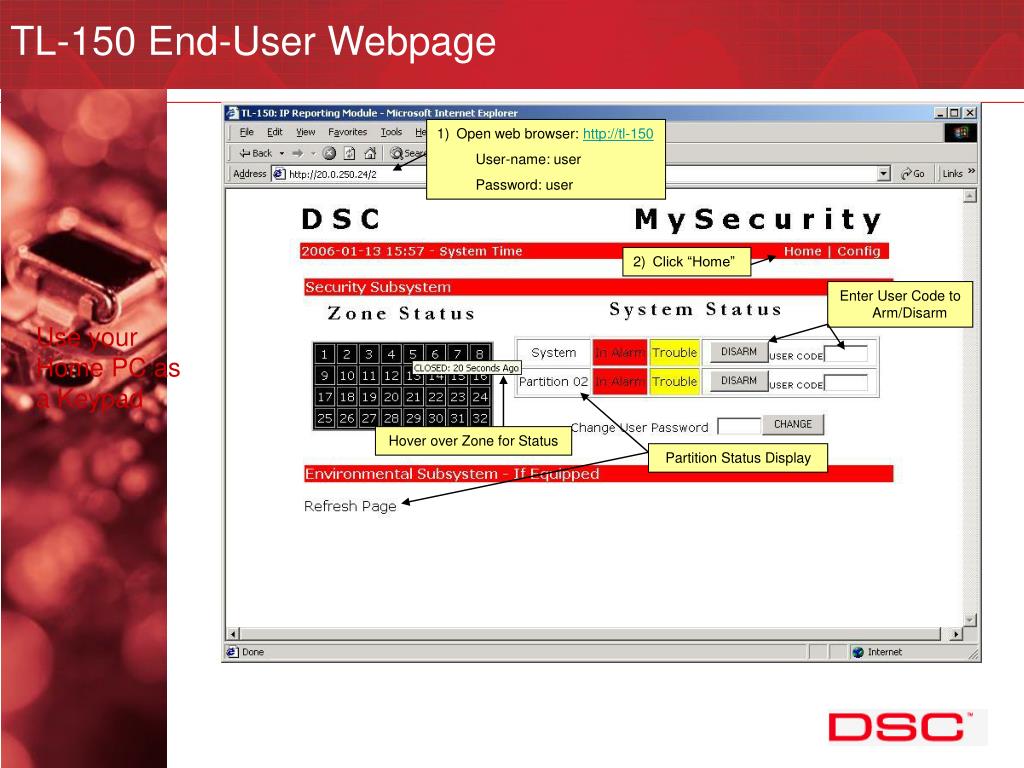

  42. TL-150 End-User Webpage • Open web browser: http://tl-150 • User-name: user • Password: user • Click “Home” Enter User Code to Arm/Disarm Use your Home PC as a Keypad Hover over Zone for Status Partition Status Display

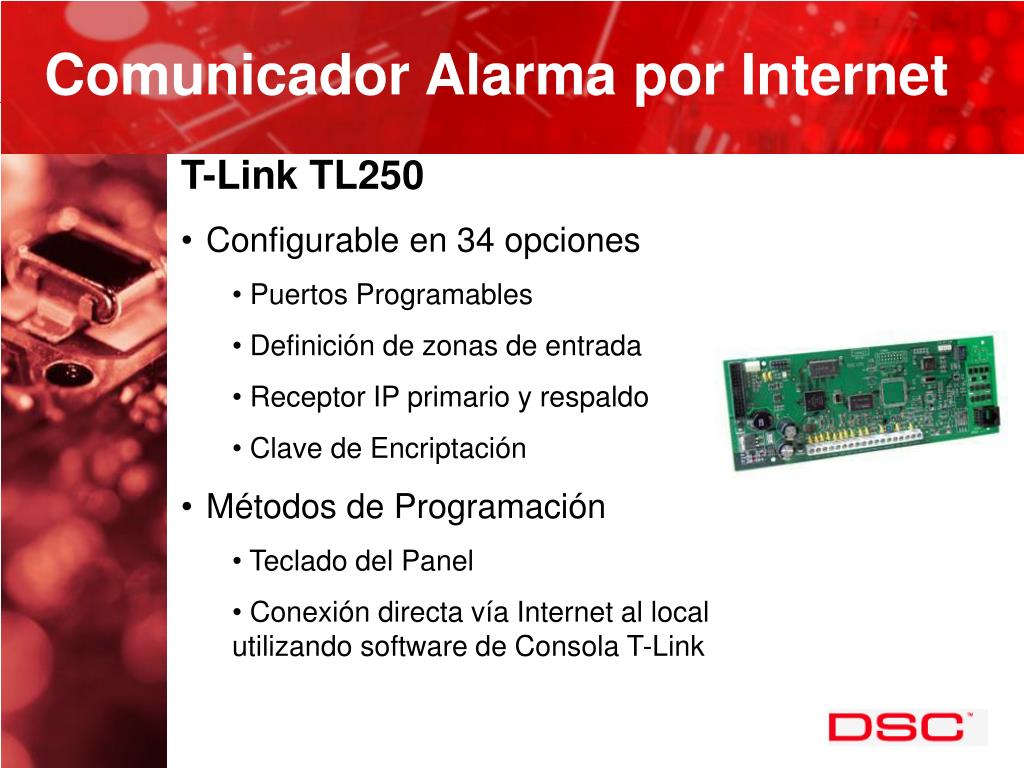

  43. Comunicador Alarma por Internet • T-Link TL250 • Configurable en 34 opciones • Puertos Programables • Definición de zonas de entrada • Receptor IP primario y respaldo • Clave de Encriptación • Métodos de Programación • Teclado del Panel • Conexión directa vía Internet al local utilizando software de Consola T-Link

  44. TL-250 Operation Modes… • Integracion con paneles Power864 y Maxsys via PC-Link • Operación Stand alone hasta con 12 inputs programables • Stand alone panel Bell Follower • Sur-Gard DVACS to IP Converter (R&D trial)

  45. TL-250 Encryption… • T-Link II uses AES Encryption when Enabled • All information transmitted to receiver and TL-250 • AES (Advanced Encryption Standard) • Encryption standard by the FIPS (Federal Information Processing Standard) and NIST (National Institute of Standards and Technology) • Replacement of the old encryption standard DES • X 10 faster then 3DES • ULC Level-4 (polling and hardware substitution detection)

  46. TL-250 Network Requirements… • Network 10/100BaseT or 100BaseT only networks • All IP addresses used for T-Link or DLS can be Dynamic • All IP addresses used for receivers “DRL3 IP” components must be Static IP Addresses • Any routers, hubs or gateways must support static IP addresses, TCP/IP and UDP protocols. • All Ports being used for T-LINK communications must be available 100% for the T-LINK and should not be shared by any other allocations. If the default T-LINK ports are in use, please select unused open ports

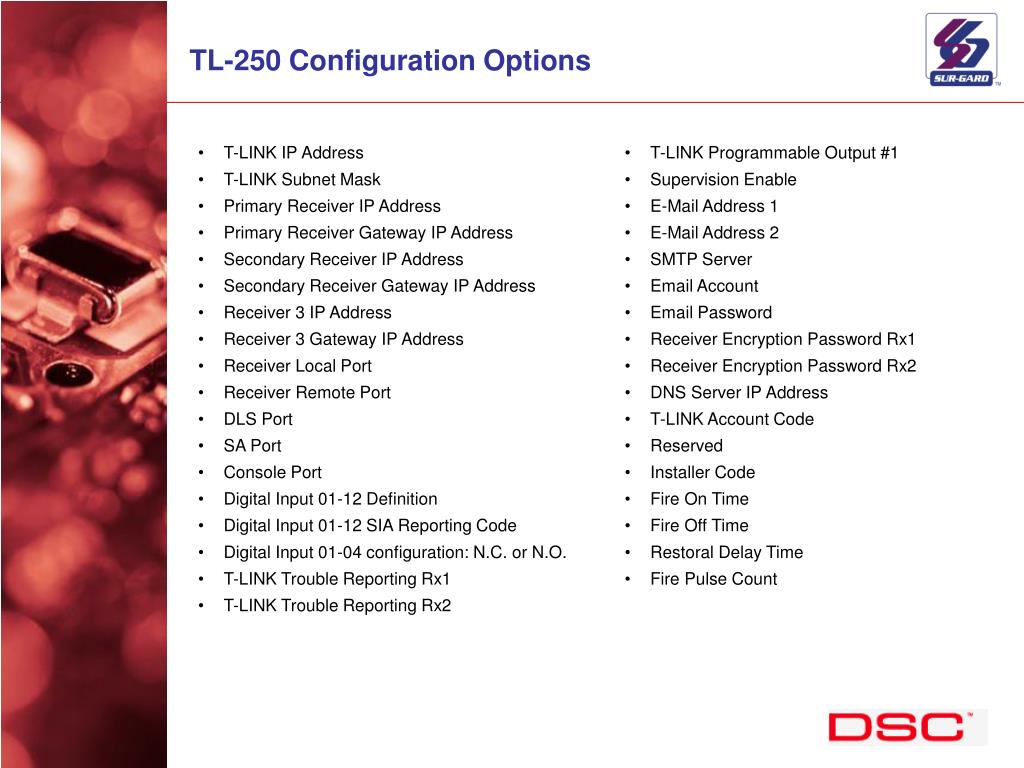

  47. TL-250 Configuration Options • T-LINK IP Address • T-LINK Subnet Mask • Primary Receiver IP Address • Primary Receiver Gateway IP Address • Secondary Receiver IP Address • Secondary Receiver Gateway IP Address • Receiver 3 IP Address • Receiver 3 Gateway IP Address • Receiver Local Port • Receiver Remote Port • DLS Port • SA Port • Console Port • Digital Input 01-12 Definition • Digital Input 01-12 SIA Reporting Code • Digital Input 01-04 configuration: N.C. or N.O. • T-LINK Trouble Reporting Rx1 • T-LINK Trouble Reporting Rx2 • T-LINK Programmable Output #1 • Supervision Enable • E-Mail Address 1 • E-Mail Address 2 • SMTP Server • Email Account • Email Password • Receiver Encryption Password Rx1 • Receiver Encryption Password Rx2 • DNS Server IP Address • T-LINK Account Code • Reserved • Installer Code • Fire On Time • Fire Off Time • Restoral Delay Time • Fire Pulse Count

  48. Opciones de Programación TL-250 Keypad Programming Local Direct Connect Remote Over Network

  49. Comunicador Alarma por Internet • T-Link Software de Consola • T-Link TL250 administración s/w • Actualizaciones vía red • Configuración programación • Búsqueda de Cuentas y administración • Respaldo/reparación/compactación de bases • Alto Nivel de encriptación • Administración de usuarios • Compatible Windows 98/NT/2000/XP/2003

  50. Comunicador Alarma por Internet
