  1. PSPImage-Log Demo CD • PSP Produkt Show • Kontakt zu PSP / Contact PSP by JATRONIC GmbH

  2. PSPAdresse: Jatronic GmbHGeschäftsführer Uwe Janssen Einster Hauptstr. 527337 Blender 0700 - JATRONIC04233 / 94 300 9404233 / 94 300 98 Faxinfo@jatronic.de

  3. Wählen Sie Ihre Sprache - Choose your language English Deutsch by JATRONIC GmbH

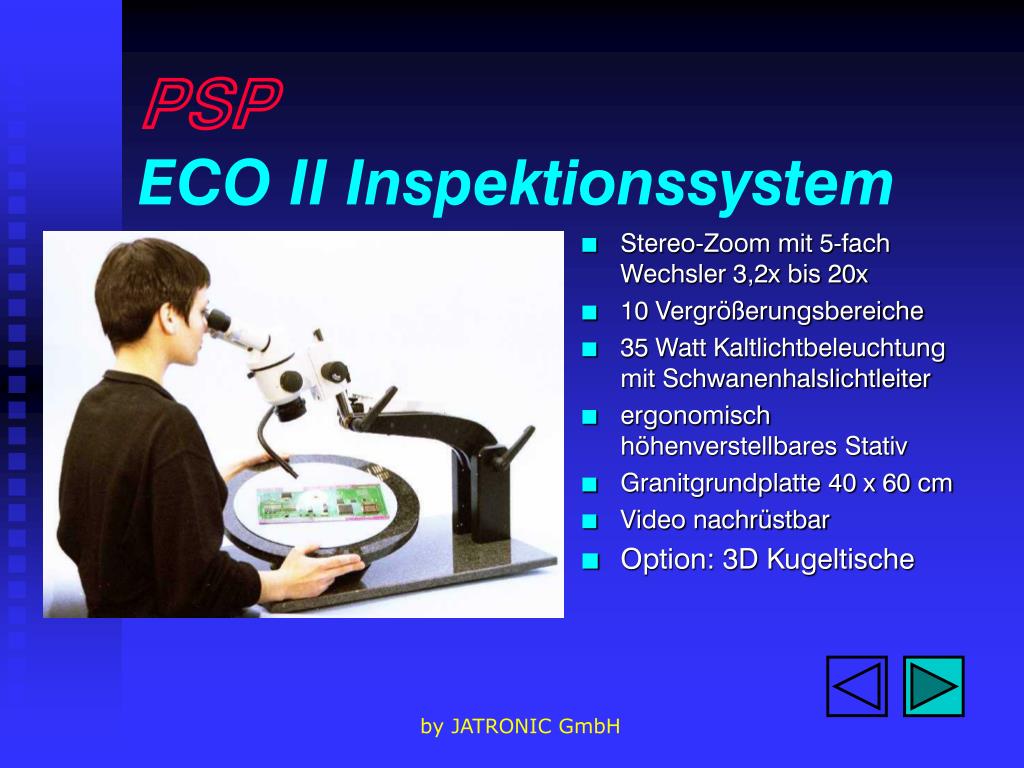

  4. PSPECO II Inspektionssystem • Stereo-Zoom mit 5-fach Wechsler 3,2x bis 20x • 10 Vergrößerungsbereiche • 35 Watt Kaltlichtbeleuchtung mit Schwanenhalslichtleiter • ergonomisch höhenverstellbares Stativ • Granitgrundplatte 40 x 60 cm • Video nachrüstbar • Option: 3D Kugeltische by JATRONIC GmbH

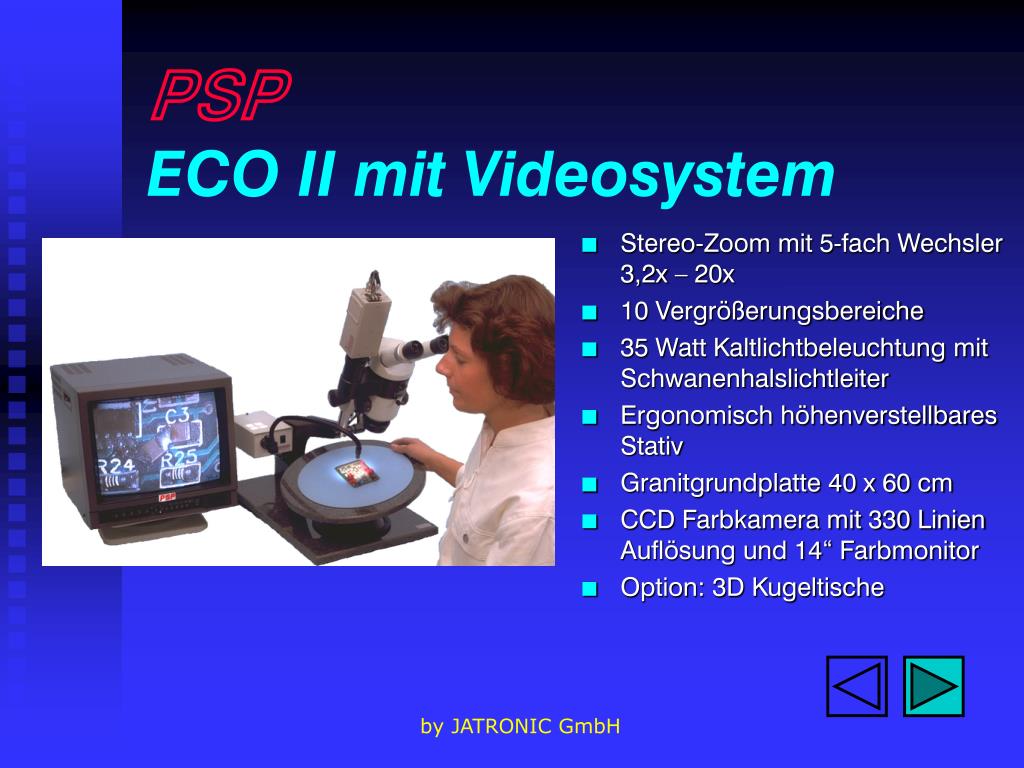

  5. PSPECO II mit Videosystem • Stereo-Zoom mit 5-fach Wechsler 3,2x – 20x • 10 Vergrößerungsbereiche • 35 Watt Kaltlichtbeleuchtung mit Schwanenhalslichtleiter • Ergonomisch höhenverstellbares Stativ • Granitgrundplatte 40 x 60 cm • CCD Farbkamera mit 330 Linien Auflösung und 14“ Farbmonitor • Option: 3D Kugeltische by JATRONIC GmbH

  6. PSP Falcon Reparatursystem • Stereo-Zoom-Optik, stufenlos verstellbar 3,5x bis 22,5x • 100 Watt Kaltlichtbeleuchtung mit Ringlichtlichtleiter • Ergonomisch höhenverstellbares Stativ • Granitgrundplatte 40 x 60 cm • Option: Reparaturkugeltisch mit Vakuum-Festhaltung, Magnet-Leiterplattenhaltern und beweglichen Handauflagen • Option: Löt/Entlötstation by JATRONIC GmbH

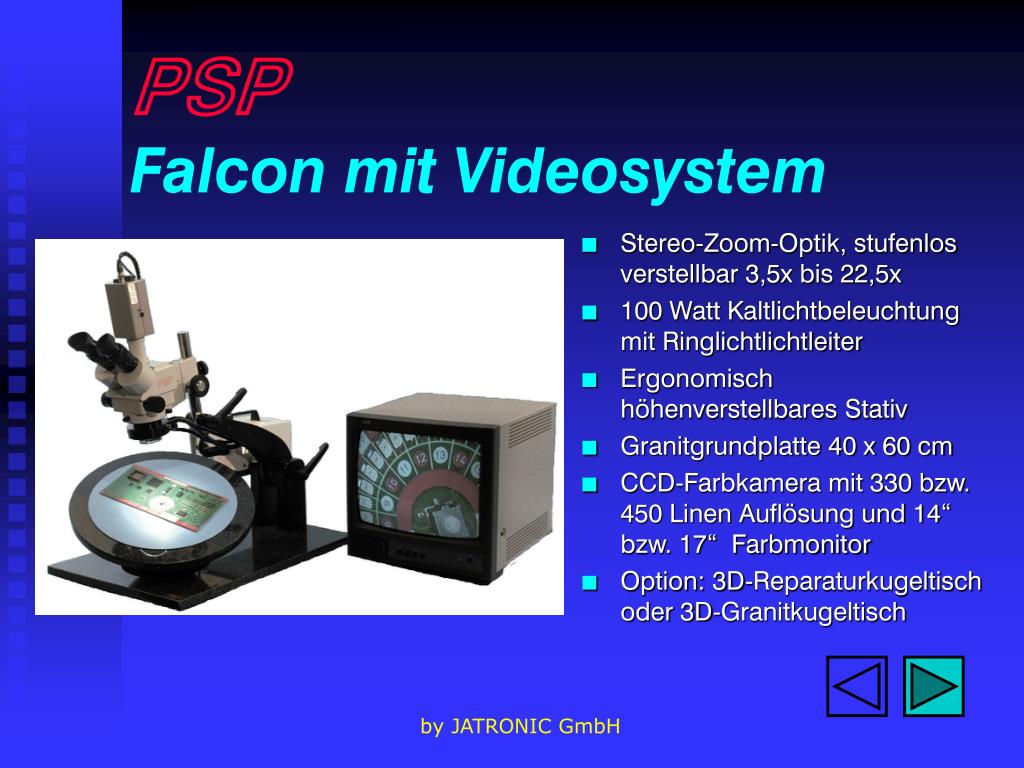

  7. PSPFalcon mit Videosystem • Stereo-Zoom-Optik, stufenlos verstellbar 3,5x bis 22,5x • 100 Watt Kaltlichtbeleuchtung mit Ringlichtlichtleiter • Ergonomisch höhenverstellbares Stativ • Granitgrundplatte 40 x 60 cm • CCD-Farbkamera mit 330 bzw. 450 Linen Auflösung und 14“ bzw. 17“ Farbmonitor • Option: 3D-Reparaturkugeltisch oder 3D-Granitkugeltisch by JATRONIC GmbH

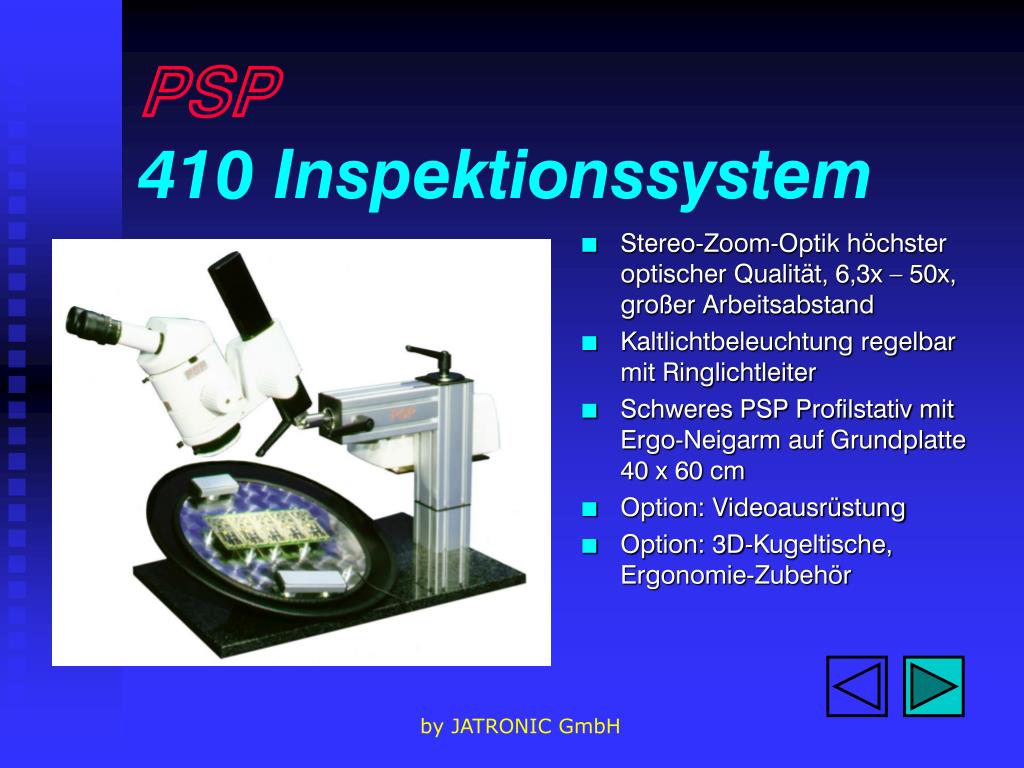

  8. PSP 410 Inspektionssystem • Stereo-Zoom-Optik höchster optischer Qualität, 6,3x – 50x, großer Arbeitsabstand • Kaltlichtbeleuchtung regelbar mit Ringlichtleiter • Schweres PSP Profilstativ mit Ergo-Neigarm auf Grundplatte 40 x 60 cm • Option: Videoausrüstung • Option: 3D-Kugeltische, Ergonomie-Zubehör by JATRONIC GmbH

  9. PSP430 Inspektionssystem • Makro-Zoom-Optik höchster optischer Qualität, großer Arbeitsabstand • Für z. B. Bohrlochinspektion • Kaltlichtbeleuchtung regelbar mit Ringlichtleiter • Schweres PSP Profilstativ mit Ergo-Neigarm auf Granitgrundplatte 40 x 60 cm • Videoausrüstung • Option: 3D-Kugeltische by JATRONIC GmbH

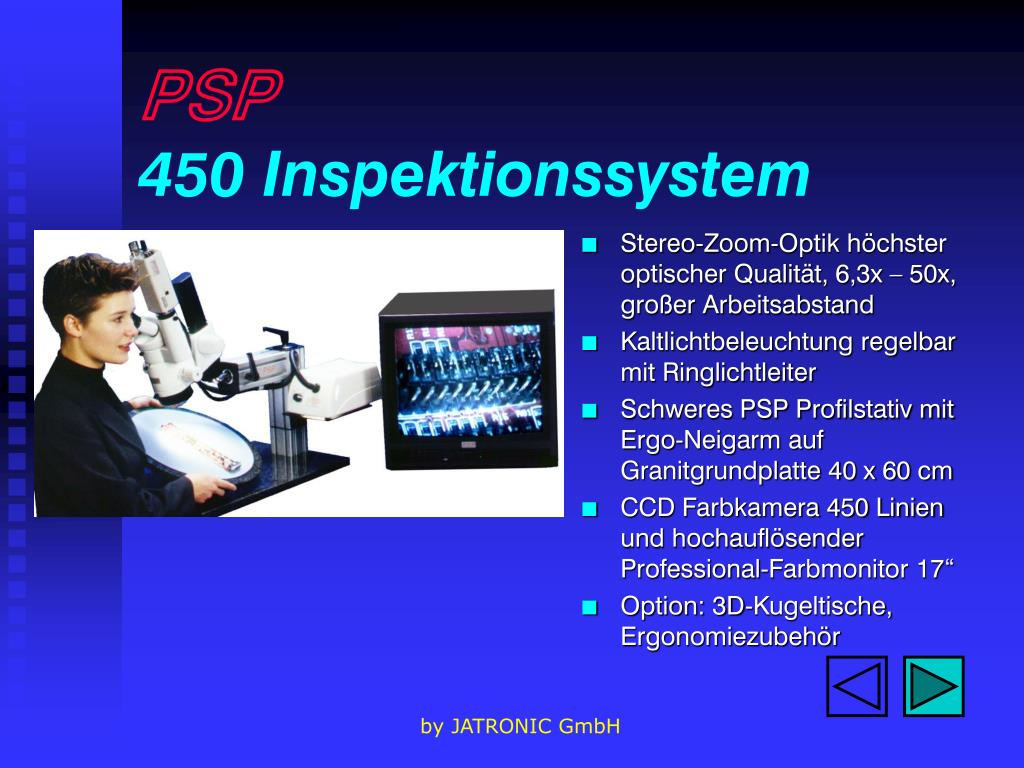

  10. PSP450 Inspektionssystem • Stereo-Zoom-Optik höchster optischer Qualität, 6,3x – 50x, großer Arbeitsabstand • Kaltlichtbeleuchtung regelbar mit Ringlichtleiter • Schweres PSP Profilstativ mit Ergo-Neigarm auf Granitgrundplatte 40 x 60 cm • CCD Farbkamera 450 Linien und hochauflösender Professional-Farbmonitor 17“ • Option: 3D-Kugeltische, Ergonomiezubehör by JATRONIC GmbH

  11. PSP450 PC Inspektionssystem • Stereo-Zoom-Optik höchster optischer Qualität, 6,3x – 50x, großer Arbeitsabstand • Kaltlichtbeleuchtung regelbar mit Ringlichtleiter • Schweres PSP Profilstativ mit Ergo-Neigarm auf Granitgrundplatte 40 x 60 cm • CCD Farbkamera 450 Linien und hochauflösender Professional-Farbmonitor 17“ • PSP Image-Log Bilddatenbank mit Messsoftware inkl. PC by JATRONIC GmbH

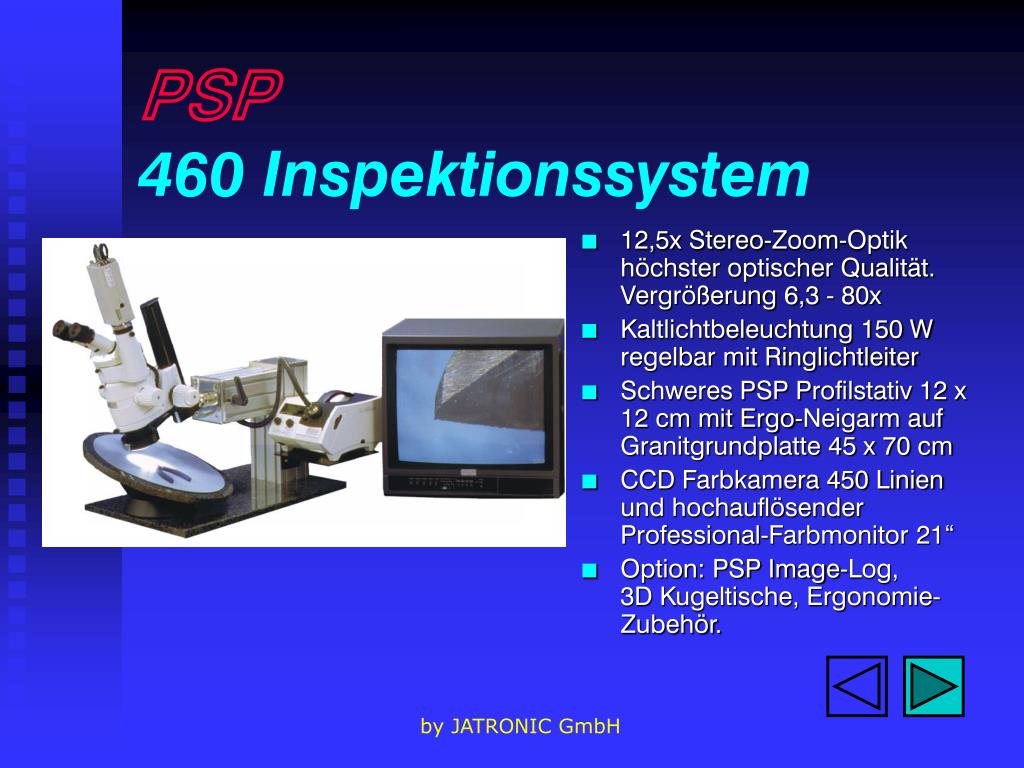

  12. PSP460 Inspektionssystem • 12,5x Stereo-Zoom-Optik höchster optischer Qualität. Vergrößerung 6,3 - 80x • Kaltlichtbeleuchtung 150 W regelbar mit Ringlichtleiter • Schweres PSP Profilstativ 12 x 12 cm mit Ergo-Neigarm auf Granitgrundplatte 45 x 70 cm • CCD Farbkamera 450 Linien und hochauflösender Professional-Farbmonitor 21“ • Option: PSP Image-Log, 3D Kugeltische, Ergonomie-Zubehör. by JATRONIC GmbH

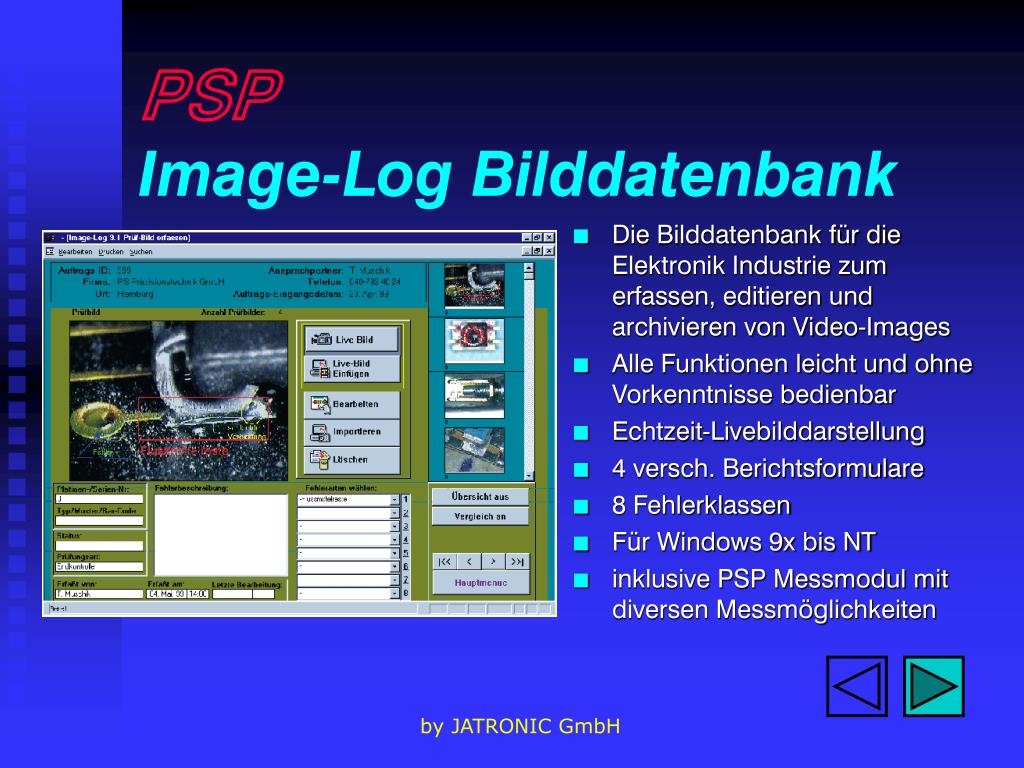

  13. PSPImage-Log Bilddatenbank • Die Bilddatenbank für die Elektronik Industrie zum erfassen, editieren und archivieren von Video-Images • Alle Funktionen leicht und ohne Vorkenntnisse bedienbar • Echtzeit-Livebilddarstellung • 4 versch. Berichtsformulare • 8 Fehlerklassen • Für Windows 9x bis NT • inklusive PSP Messmodul mit diversen Messmöglichkeiten by JATRONIC GmbH

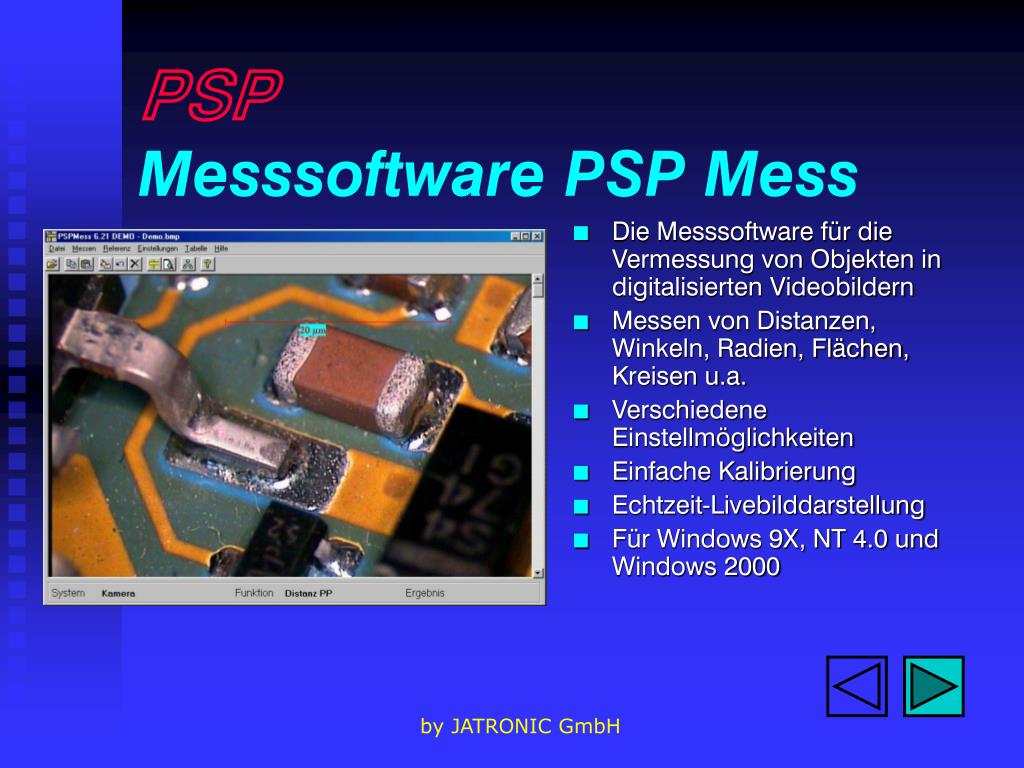

  14. PSPMesssoftware PSP Mess • Die Messsoftware für die Vermessung von Objekten in digitalisierten Videobildern • Messen von Distanzen, Winkeln, Radien, Flächen, Kreisen u.a. • Verschiedene Einstellmöglichkeiten • Einfache Kalibrierung • Echtzeit-Livebilddarstellung • Für Windows 9X, NT 4.0 und Windows 2000 by JATRONIC GmbH

  15. PSP500 SMD-Workstation • Die PSP 500 SMD Workstation unterstützt die folgenden Arbeiten: • Inspektion • Dispensen von Paste + Kleber • Bestückung, mit Autopick • Finepitch-Bestückung • Nacharbeit • Reparatur • Diverses Zubehör lieferbar by JATRONIC GmbH

  16. PSP3D-Kugeltische und Stative : Alle PSP-Stative einzeln erhältlich, vorhandene Optiken können an unsere ergonomischen Stative adaptiert werden! by JATRONIC GmbH

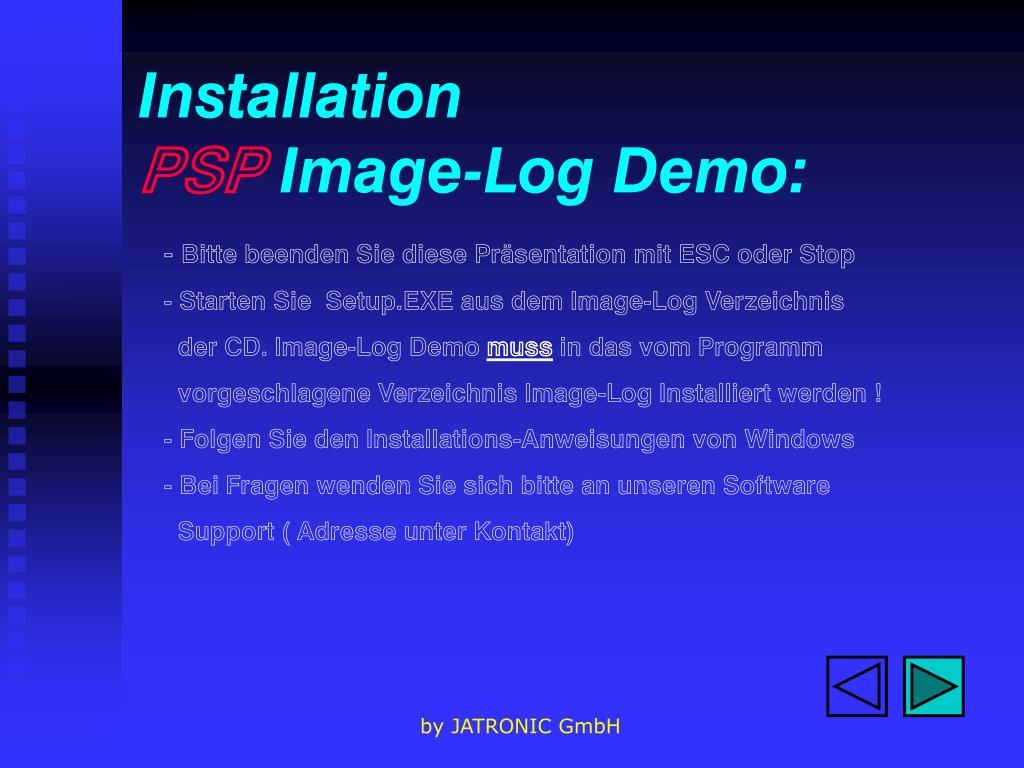

  17. Installation PSP Image-Log Demo: - Bitte beenden Sie diese Präsentation mit ESC oder Stop - Starten Sie Setup.EXE aus dem Image-Log Verzeichnis der CD. Image-Log Demo muss in das vom Programm vorgeschlagene Verzeichnis Image-Log Installiert werden ! - Folgen Sie den Installations-Anweisungen von Windows - Bei Fragen wenden Sie sich bitte an unseren Software Support ( Adresse unter Kontakt) by JATRONIC GmbH

  18. PSPECO II Inspection System • Fivefold change stereo microscope 3,2x – 20x • 10 magnification areas • 35 watt coldlight with gooseneck lightconductor • Ergonomic adjustable stand • Baseplate granite 40 x 60 cm • Option: 3D turntables, video equipment by JATRONIC GmbH

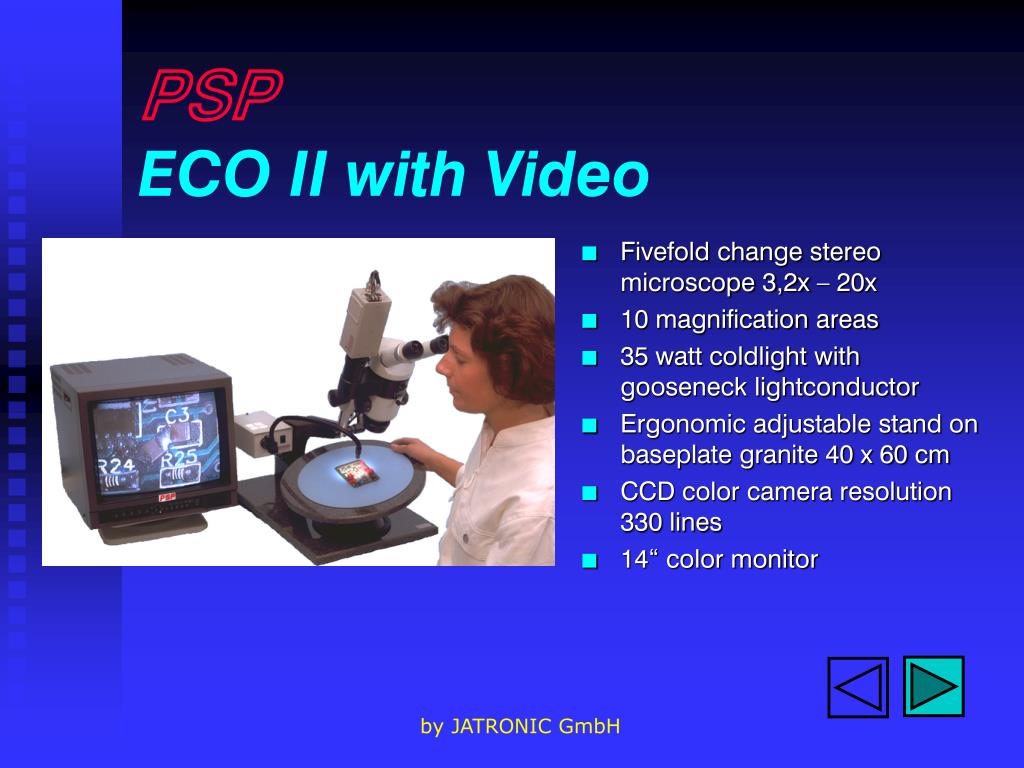

  19. PSPECO II with Video • Fivefold change stereo microscope 3,2x – 20x • 10 magnification areas • 35 watt coldlight with gooseneck lightconductor • Ergonomic adjustable stand on baseplate granite 40 x 60 cm • CCD color camera resolution 330 lines • 14“ color monitor by JATRONIC GmbH

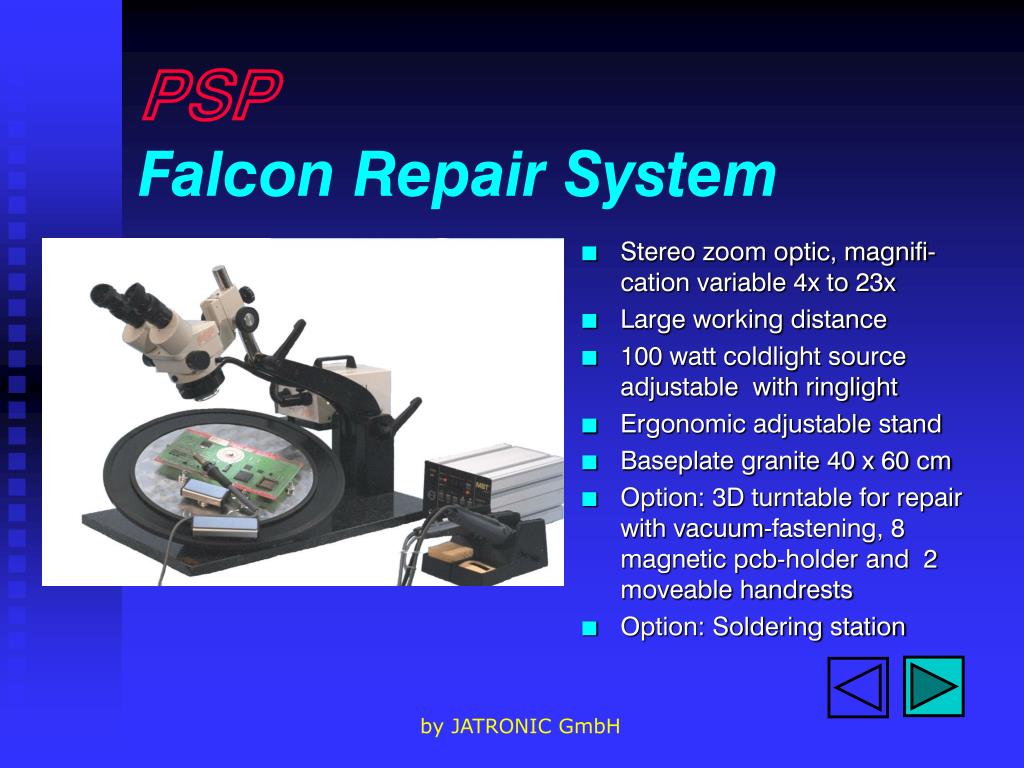

  20. PSPFalcon Repair System • Stereo zoom optic, magnifi-cation variable 4x to 23x • Large working distance • 100 watt coldlight source adjustable with ringlight • Ergonomic adjustable stand • Baseplate granite 40 x 60 cm • Option: 3D turntable for repair with vacuum-fastening, 8 magnetic pcb-holder and 2 moveable handrests • Option: Soldering station by JATRONIC GmbH

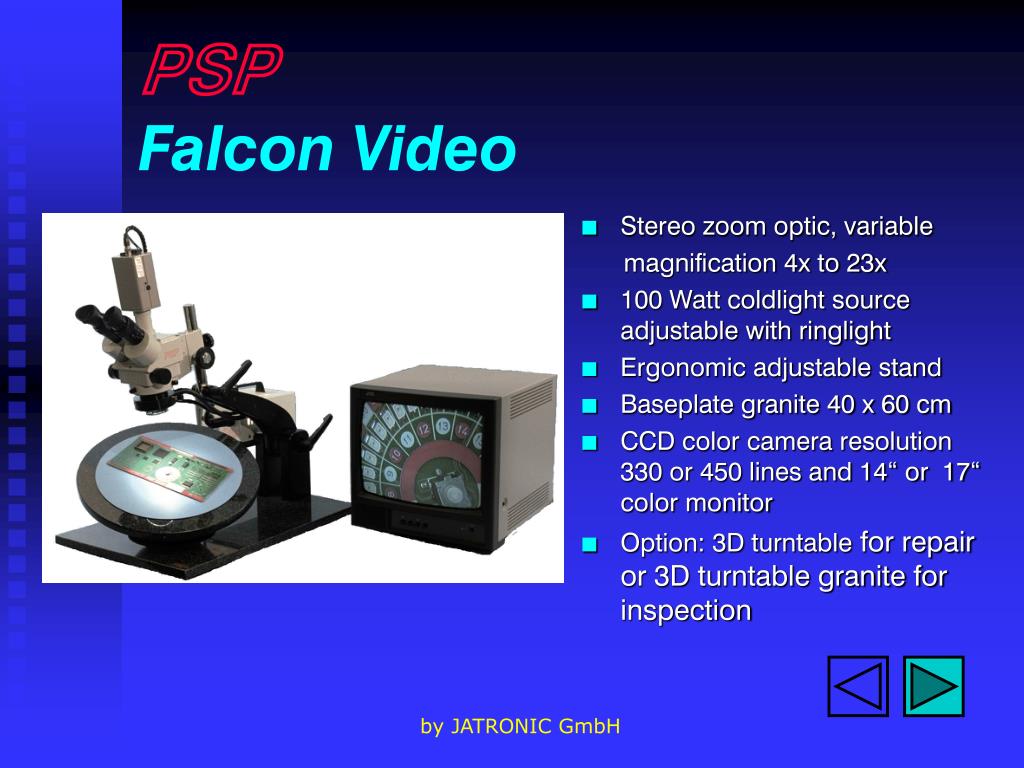

  21. PSPFalcon Video • Stereo zoom optic, variable magnification 4x to 23x • 100 Watt coldlight source adjustable with ringlight • Ergonomic adjustable stand • Baseplate granite 40 x 60 cm • CCD color camera resolution 330 or 450 lines and 14“ or 17“ color monitor • Option: 3D turntable for repair or 3D turntable granite for inspection by JATRONIC GmbH

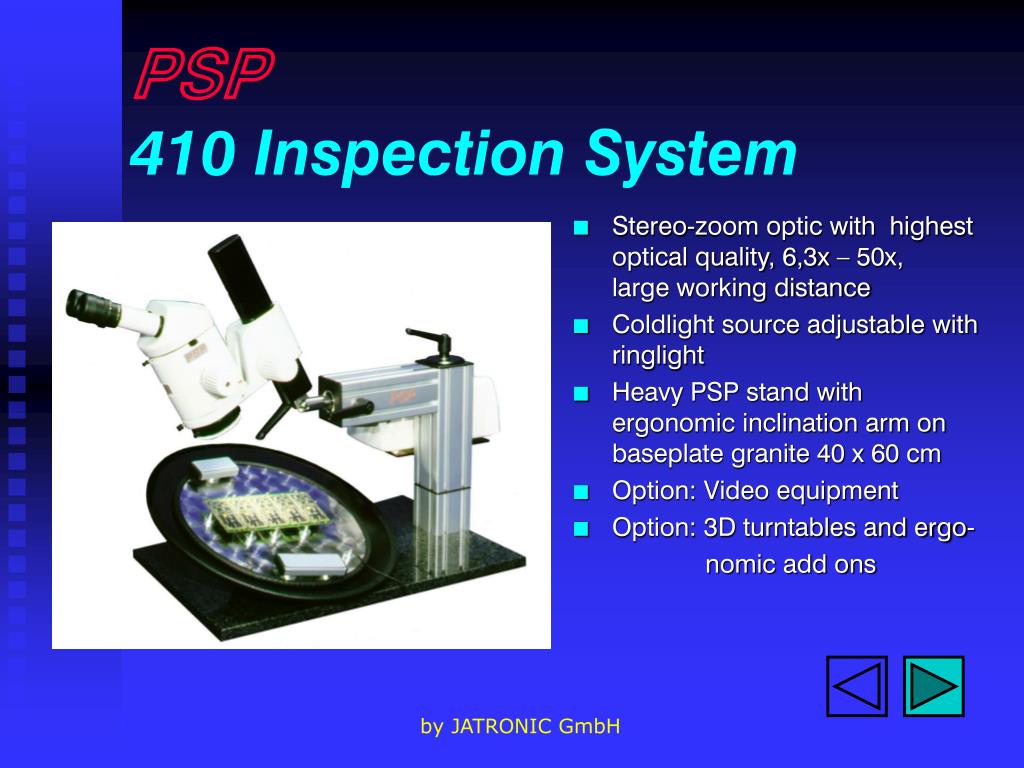

  22. PSP410 Inspection System • Stereo-zoom optic with highest optical quality, 6,3x – 50x, large working distance • Coldlight source adjustable with ringlight • Heavy PSP stand with ergonomic inclination arm on baseplate granite 40 x 60 cm • Option: Video equipment • Option: 3D turntables and ergo- nomic add ons by JATRONIC GmbH

  23. PSP430 Inspection System • Macro-zoom objective with highest optical quality • For drill-hole inspection • Coldlight source adjustable with ringlight • Heavy PSP stand with inclination arm on granite baseplate 40 x 60 cm • Video add on • Option: 3D turntables by JATRONIC GmbH

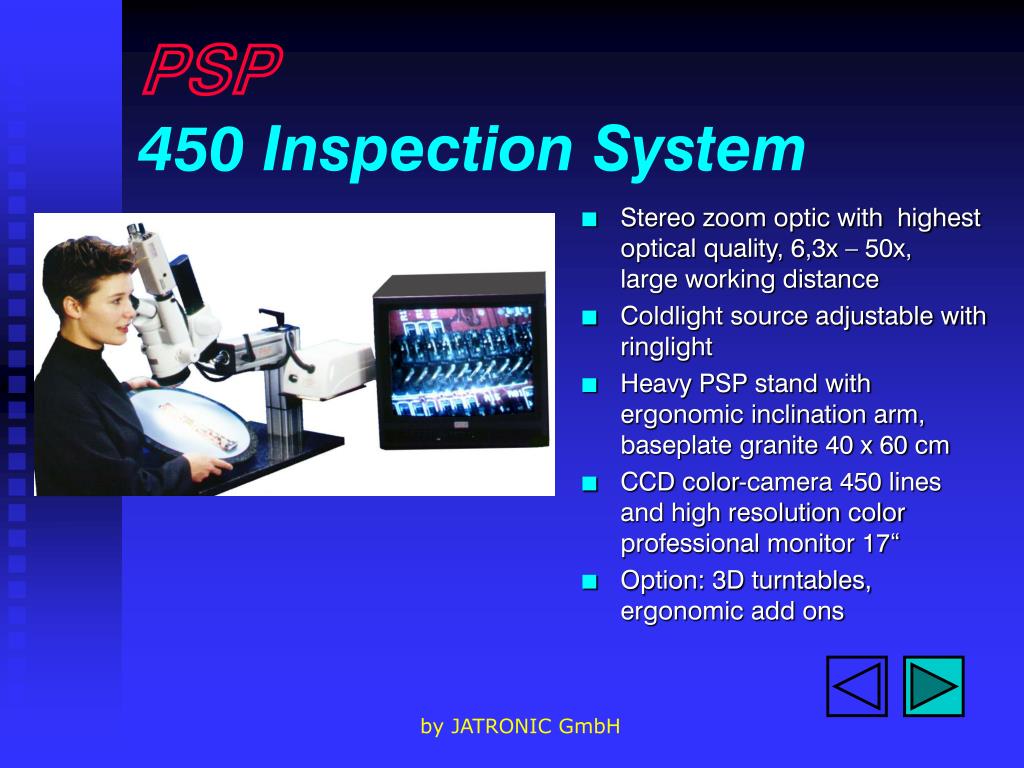

  24. PSP450 Inspection System • Stereo zoom optic with highest optical quality, 6,3x – 50x, large working distance • Coldlight source adjustable with ringlight • Heavy PSP stand with ergonomic inclination arm, baseplate granite 40 x 60 cm • CCD color-camera 450 lines and high resolution color professional monitor 17“ • Option: 3D turntables, ergonomic add ons by JATRONIC GmbH

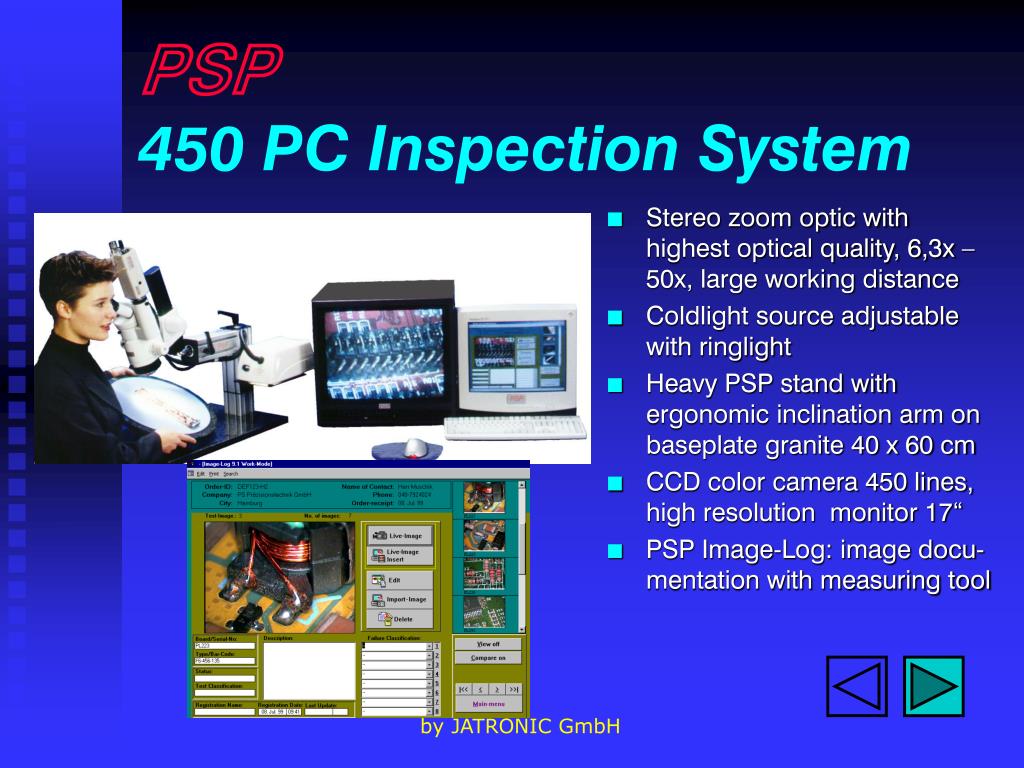

  25. PSP450 PC Inspection System • Stereo zoom optic with highest optical quality, 6,3x – 50x, large working distance • Coldlight source adjustable with ringlight • Heavy PSP stand with ergonomic inclination arm on baseplate granite 40 x 60 cm • CCD color camera 450 lines, high resolution monitor 17“ • PSP Image-Log: image docu-mentation with measuring tool by JATRONIC GmbH

  26. PSP460 Inspection System • 12,5x Stereo zoom optic with highest optical quality, standard magnification 6,3 - 80x • Coldlight source 150 W adjustable with ringlight • Heavy PSP stand profile 12 x 12 cm with ergonomic inclination arm on granite baseplate 45 x 70 cm • CCD color-camera 450 lines and high resolution color monitor 21“ • Option: PSP Image Log, 3D-turntables by JATRONIC GmbH

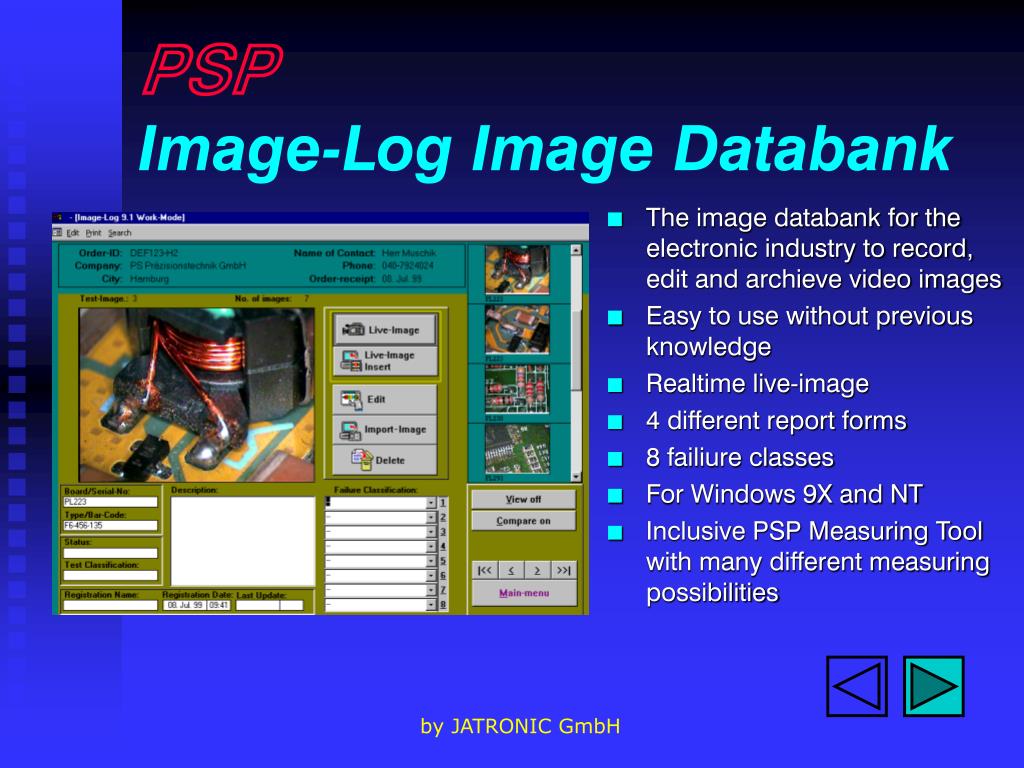

  27. PSPImage-Log Image Databank • The image databank for the electronic industry to record, edit and archieve video images • Easy to use without previous knowledge • Realtime live-image • 4 different report forms • 8 failiure classes • For Windows 9X and NT • Inclusive PSP Measuring Tool with many different measuring possibilities by JATRONIC GmbH

  28. PSPMeasuring Tool • The measuring software to measure objects in digitalized video images • Measuring of distances, angles circles, radius and much more • Text entry with circle or arrow • Easy to use without previous knowledge • Realtime live picture, true color • Easy calibration • Windows 9X, NT 4.0 and Windows 2000 compatible by JATRONIC GmbH

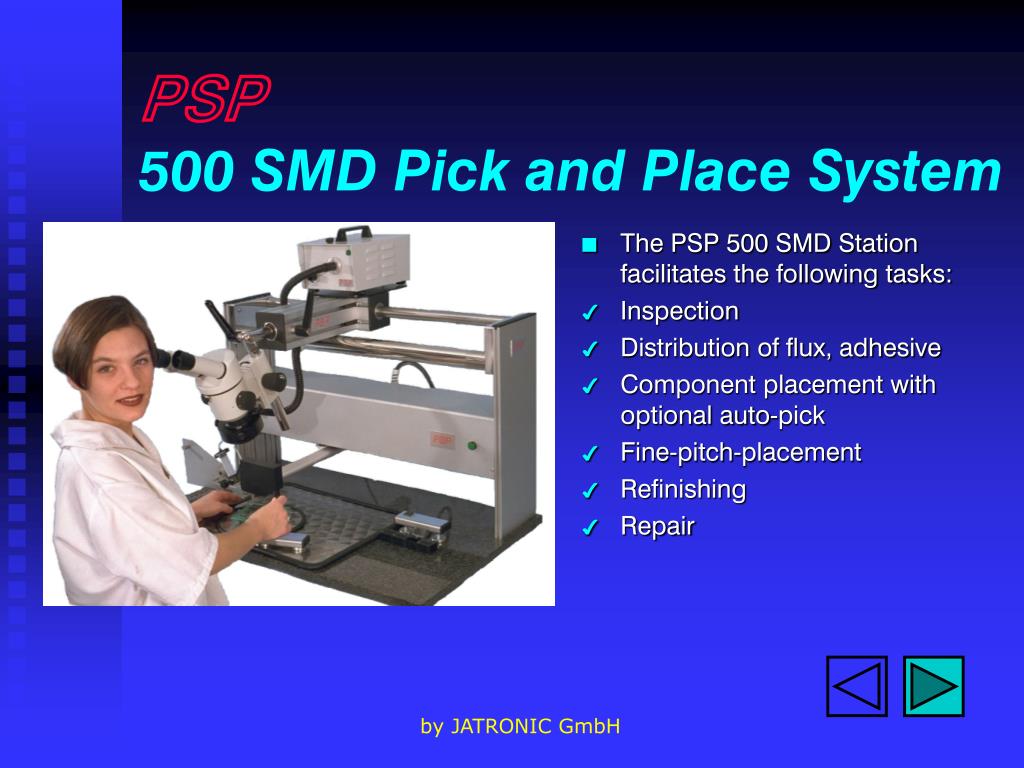

  29. PSP500 SMD Pick and Place System • The PSP 500 SMD Station facilitates the following tasks: • Inspection • Distribution of flux, adhesive • Component placement with optional auto-pick • Fine-pitch-placement • Refinishing • Repair by JATRONIC GmbH

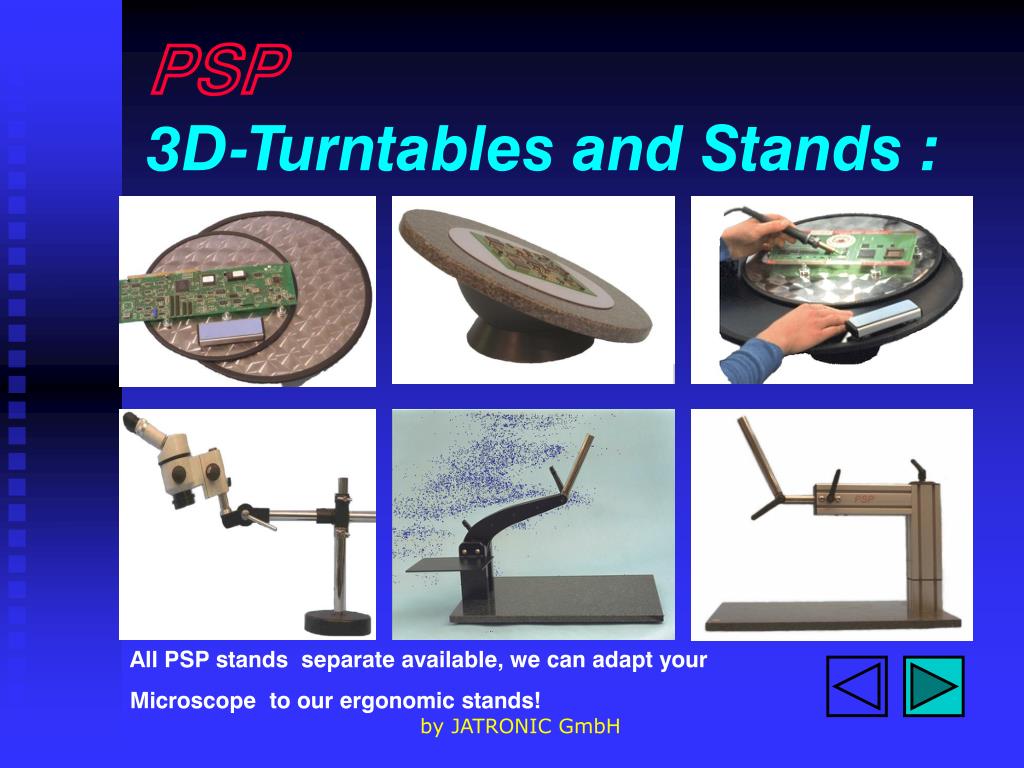

  30. PSP3D-Turntables and Stands : All PSP stands separate available, we can adapt your Microscope to our ergonomic stands! by JATRONIC GmbH

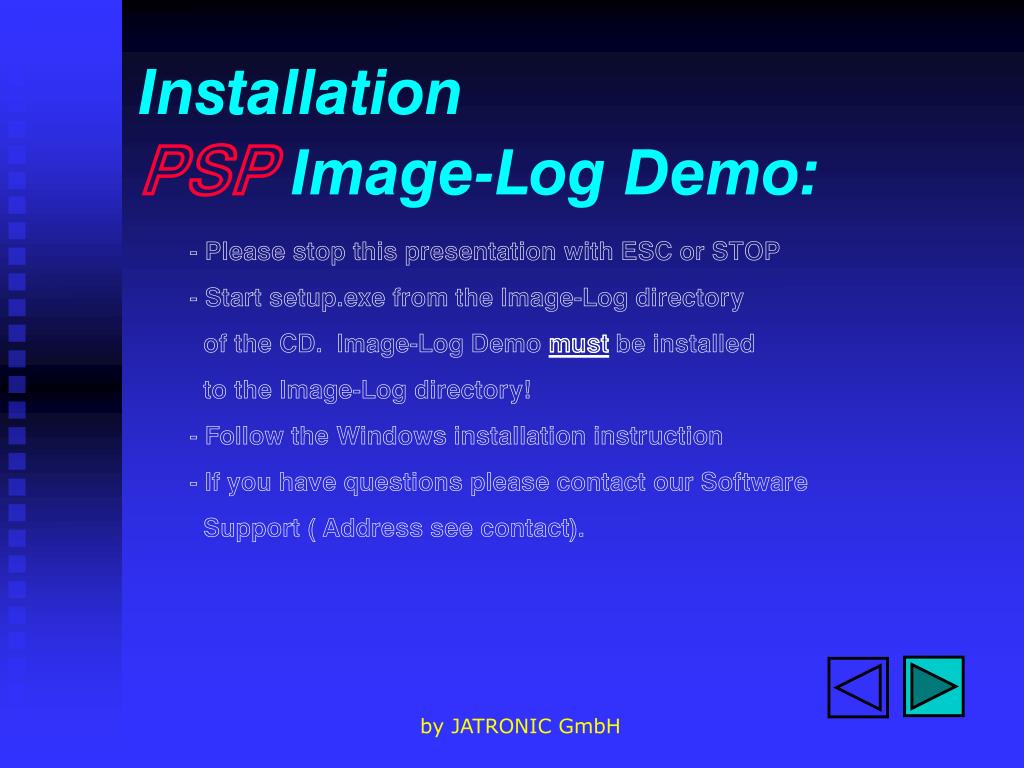

  31. Installation PSP Image-Log Demo: - Please stop this presentation with ESC or STOP - Start setup.exe from the Image-Log directory of the CD. Image-Log Demo must be installed to the Image-Log directory! - Follow the Windows installation instruction - If you have questions please contact our Software Support ( Address see contact). by JATRONIC GmbH
