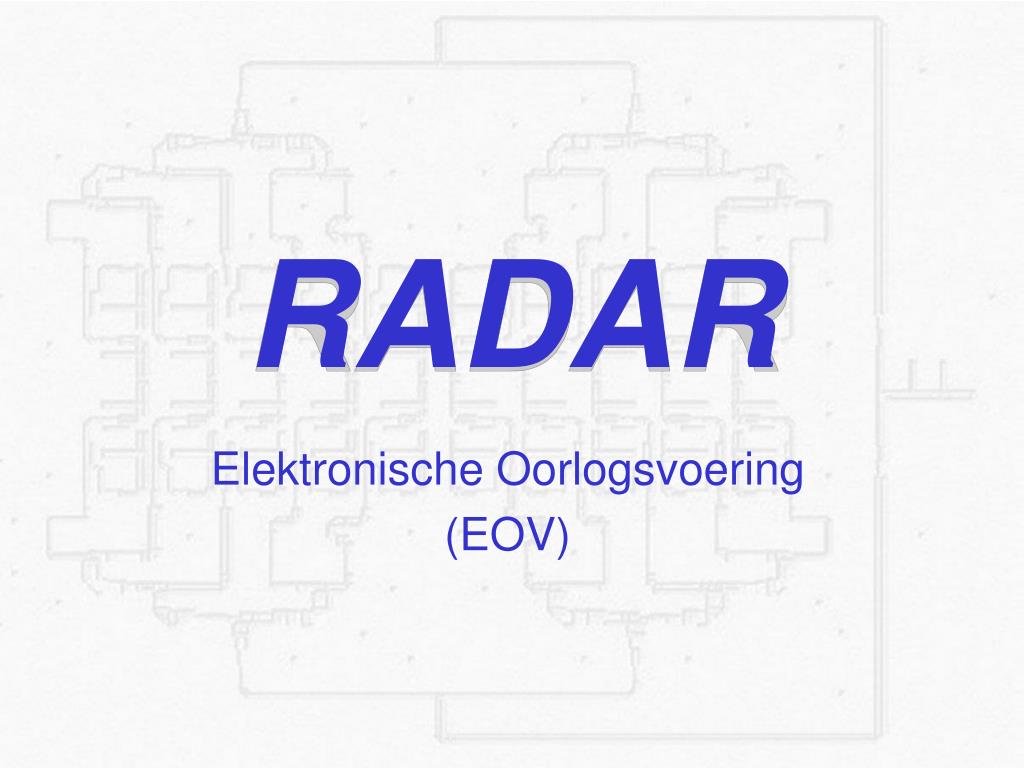

  1. RADAR Elektronische Oorlogsvoering (EOV)

  2. Elektronische Oorlogsvoering • Electronic Support Measures • Electronic Counter Measures • Electronic Counter Counter Measures Propagatie en Sensoren boven water

  3. ESM • Interceptie • Detectie van het signaal • Peiling van het signaal • Analyse • PRF • Pulsbreedte • Zendfrequentie / Modulatie • Doelsclassificatie • Advies tegenmaatregel Propagatie en Sensoren boven water

  4. ECM • Passive ECM • Cross Section Reduction (Stealth) • Chaff, decoys • Active ECM • Denial • Noise Jamming • Deception • Range • Angle • Velocity Deception • Manipulation Propagatie en Sensoren boven water

  5. Passive ECM • Confusion - Chaff Charlie vóór wapen inzet • Distraction - Chaff Delta vóór ‘lock on’ • Seduction - Chaff Sierra na ‘lock on’ Propagatie en Sensoren boven water

  6. Chaff - C Confusion : Voor wapeninzet Welk doel Aanwijzen ? Propagatie en Sensoren boven water

  7. Chaff - D Distraction : Voor ‘Lock-on’ Propagatie en Sensoren boven water

  8. Chaff - S Seduction : Na ‘Lock-on’ Propagatie en Sensoren boven water

  9. Noise Jamming Frequentiespectrum Spot Jamming f Propagatie en Sensoren boven water

  10. Noise Jamming Frequentiespectrum Barrage Jamming f Propagatie en Sensoren boven water

  11. R1 R2 Range gate Stealing Propagatie en Sensoren boven water

  12. R1 R2 Range gate Stealing Range gate ‘pull off’ Propagatie en Sensoren boven water

  13. R1 R2 Range gate Stealing Range gate ‘pull on’ Propagatie en Sensoren boven water

  14. Angle Deception Volgradar Propagatie en Sensoren boven water

  15. Hoofdbundel Zijlussen Angle Deception Zoekradar Propagatie en Sensoren boven water

  16. ECCM Tegenmaatregelen : • Frequency Agility • PRF Jitter • Hoge Zendvermogens • Side Lobe Suppresion • Passief Volgen • ‘Home on Jammer’ Propagatie en Sensoren boven water

  17. Side Lobe Suppression Main > SLS => Process Main < SLS => Blank Main Antenna Main Receiver Compare SLS Receiver Guard Antenna Propagatie en Sensoren boven water
