การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น • Inside a digital image • How colour is defined for images • How colour is represented in an image

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Representing colour

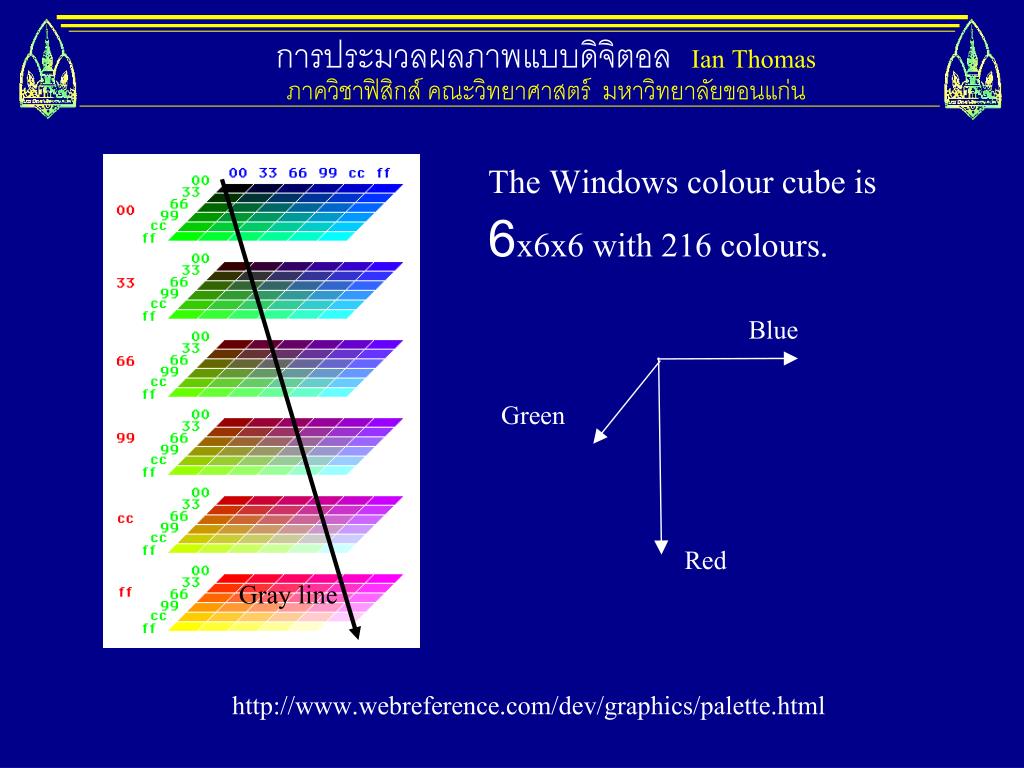

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น The Windows colour cube is 6x6x6 with 216 colours. Blue Green Red Gray line http://www.webreference.com/dev/graphics/palette.html

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Green Blue Red We can make the grey line vertical by changing the direction of the R, G and B axes.

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Intensity Hue Red Green Red Red Blue Green Blue Green Blue Saturation Transforming from RGB to HSI

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Converting from RGB to HSI: firstly we normalize the RGB values.

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Now calculate normalized h, s and i values

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Now convert h, s and i to more convenient H, S and I values http://www.clarkson.edu/class/image_process/RGB_to_HSI.pdf

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น To convert back from HIS to RGB

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น HSV and HLS colour spaces are other ways to describe colour. http://escience.anu.edu.au/lecture/cg/Color/printNotes.en.html

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Saturation of colour http://escience.anu.edu.au/lecture/cg/Color/printNotes.en.html

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Defining colour to an image

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น An artist’s pallette defines the colours used in a painting. http://artguildct.org/2005%2003%20March.htm http://www.arttoheartweb.com/starry_night.htm

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Van Gogh Robert Rauschenberg http://www.featurepics.com/editorial/Color-Analytics.aspx

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Using a palette from the Windows colour cube Using the best palette for the image - adaptive palette

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Image resolution and quantization

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Resolution is the number of pixels in an image. 128x192 64x48 16x24 32x48

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Quantization is the number of different colours for each pixel. 256 levels 4 levels

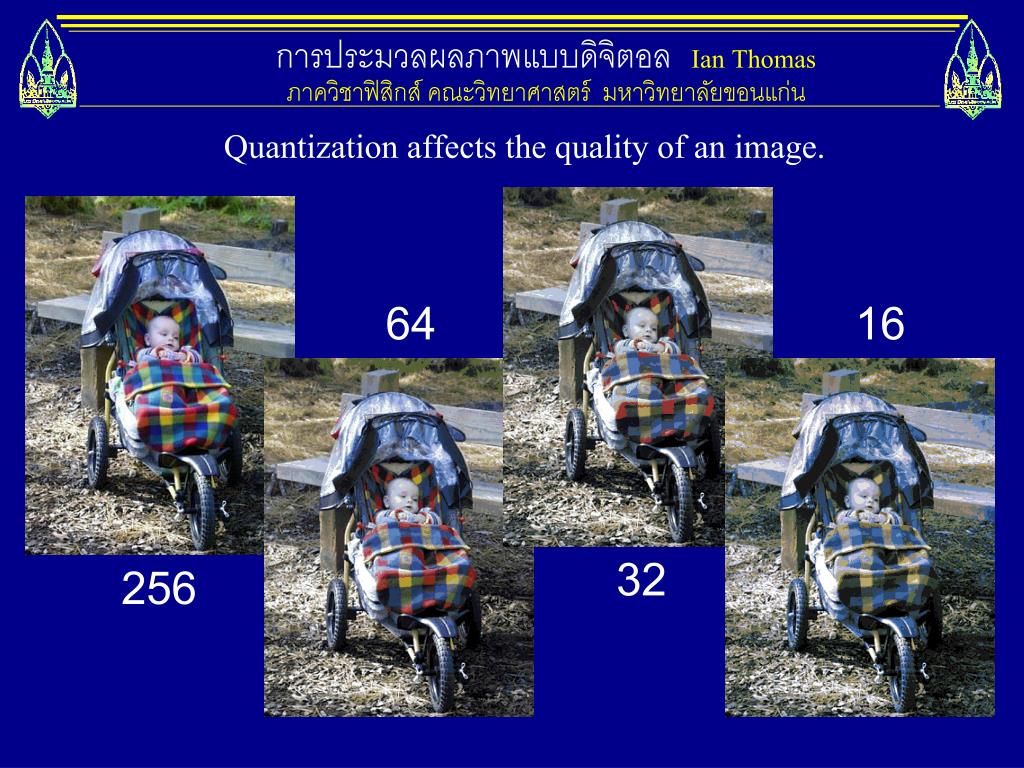

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Quantization affects the quality of an image. 64 16 32 256

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Ways to store images

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Indexed colour means that the image is broken up into an array of indexes and a palette. http://en.wikipedia.org/wiki/Bits_per_pixel

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น 8 bit indexed colour

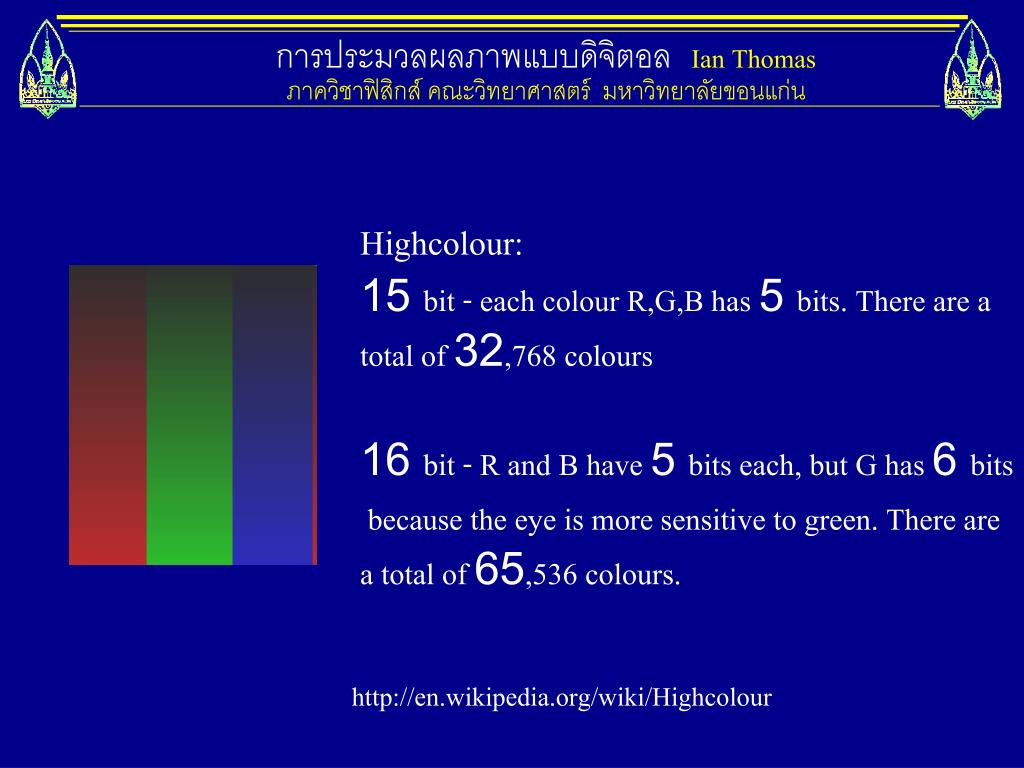

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Highcolour: 15 bit - each colour R,G,B has 5 bits. There are a total of 32,768 colours 16 bit - R and B have 5 bits each, but G has 6 bits because the eye is more sensitive to green. There are a total of 65,536 colours. http://en.wikipedia.org/wiki/Highcolour

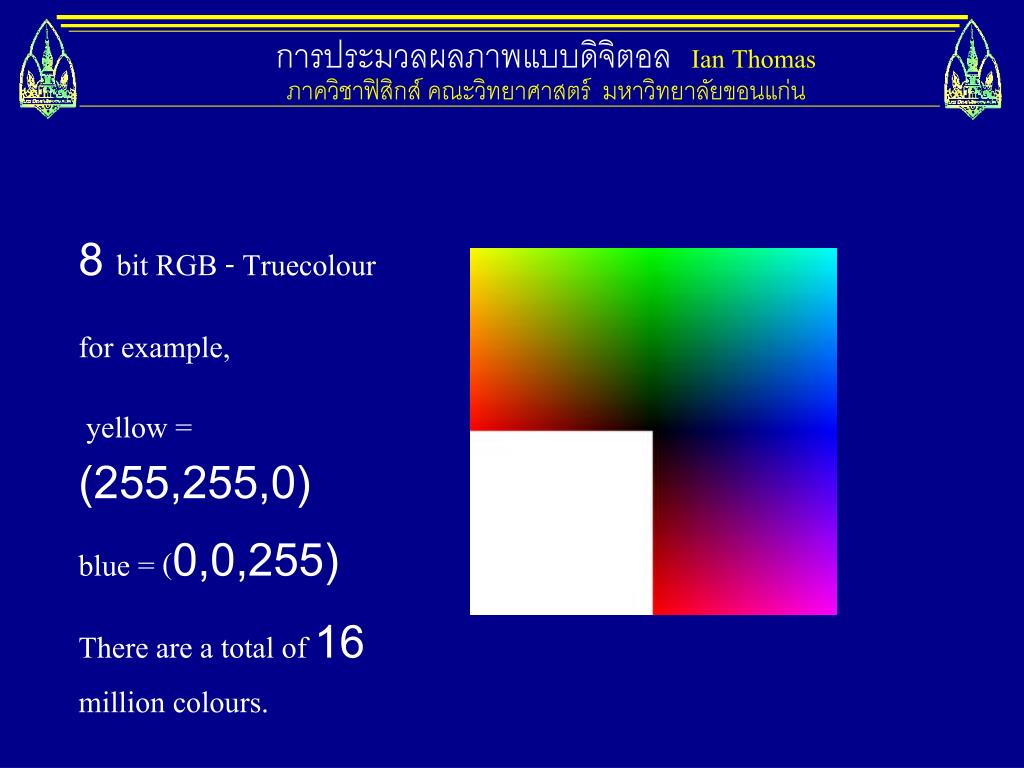

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น 8 bit RGB - Truecolour for example, yellow = (255,255,0) blue = (0,0,255) There are a total of 16 million colours.

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น An image can be split into RGB. red green blue http://homepages.cae.wisc.edu/~mccormic/ece533/hw3.html

การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น Or into HSI. Hue Saturation Intensity http://homepages.cae.wisc.edu/~mccormic/ece533/hw3.html

Header Body การประมวลผลภาพแบบดิจิตอลIan Thomas ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น • An image file consists of 2 parts: • a header with information about the image (may include the palette) • the body with the actual image information Image x size Image x size Image file
