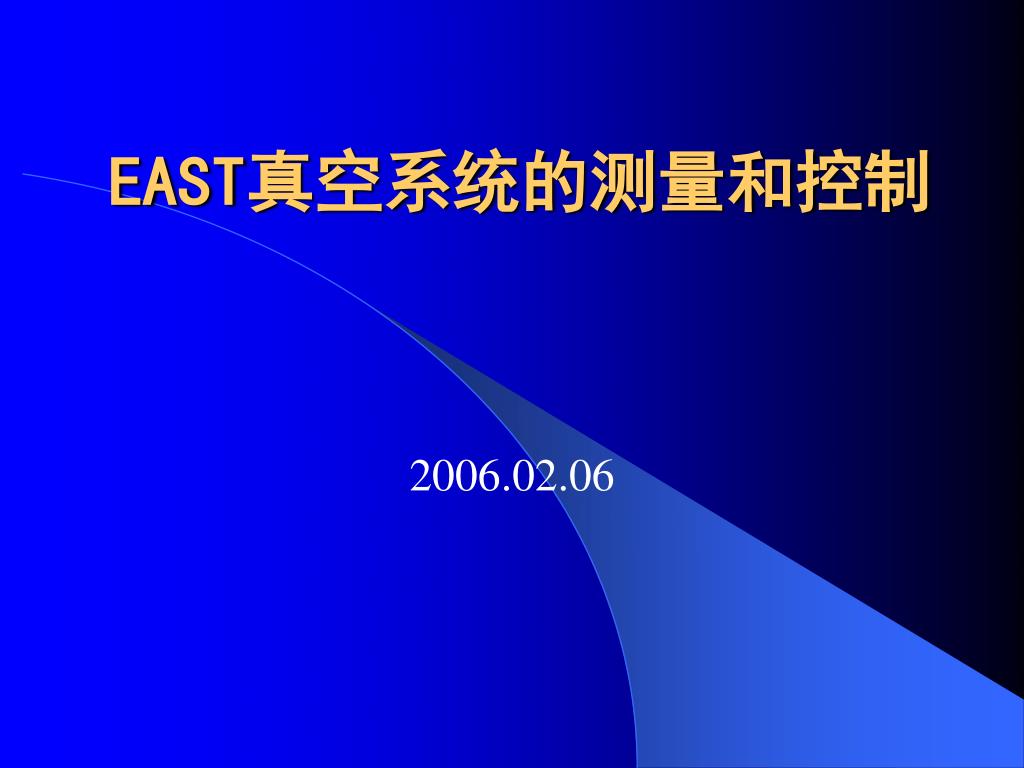

  1. EAST真空系统的测量和控制 2006.02.06

  2. 1、真空系统对控制系统的要求 • 远程自动化 • 分布式控制，集中化管理 • 高可靠性 • 抗干扰性 • 扩展性

  3. 控制级：基于现场总线的PLC控制 • 抽气系统PLC控制柜 • 粗抽机组电控柜 • 外真空抽气电控柜 • 内真空抽气电控柜 • 内真空抽气管道烘烤电源控制柜 • 充气系统PLC控制柜 • 偏滤器系统控制柜 • 辅助抽气系统控制柜

  4. 真空系统控制点预估 700点(730) 真空规（PKR251）： 1*5 5 10 插板阀（CCQ）： 2*25 50 100 低温泵（20K）： 5*2 10 20 涡轮分子泵: 5*10 50 100 真空规（TPR265）: 1*6 6 12 罗茨泵 (ZX-600)： 2*7 14 28 蝶阀（GI）： 2*18 36 72 旋片机械泵(2X-70) : 2*8 16 32 电控微调阀（EVR116）: 2*2 20 40 真空冷规（APR262）： 1*8 8 16 真空冷规（APR265）： 1*5 5 10 压电晶体阀（PV-60）: 2*6 12 24 水检测 （240l/s,5kg/cm2) 1*40 40 80 气检测 (500l/s,4-6kg/cm2) 1*50 50 100 电源控制 (380V 200KW) (220V 30KW ) 2*10 20 40 考虑到系统扩展，控制点数按(700点) 设计1000点

  5. 真空控制的水、电、气条件 • 水：34路以检测为主 (50路) 目前技术中心已安装22路 • 电：EAST真空集中供电 7路 (3+1+1) PLC使用隔离电 1路 (S7-400) • (S7-300) • 气：29路供气控制 (39路) 上述硬件设施已基本就位

  6. 电气控制柜 纯水箱（5.6吨） 器 换 交 热 式 板 EAST真空控制现场走线示意图 水 控制台 气 机械泵 罗茨泵 机组 10 分子泵 低温泵 机组 10 充气 单元 红色为供电线, 黄色为控制线, 品红色的为EAST真空测量线, 天蓝色为网线

  7. EAST真空测量分布 真空计1 真空计2 辅助抽气系统 6只PKR251 6只TPR261 抽气系统 充气系统

  8. 名称 手动控制 硬件连锁保护 PLC控制 软件连锁保护措施 水和气的连锁 无 机械泵和罗茨泵的连锁 无 分子泵启动压强条件连锁 无 冷阱阀门的操作连锁 有 高真空插板阀的硬件保护 有 内真空保护 外真空保护 低温泵启动压强条件连锁 无 低温泵烘烤启动条件连锁 无 现 有 的 硬 件 连 锁 保 护

  9. PLC控制开始联调的要求 • 实时监视真空状态（外真空5路、内真空1路、低温传输管道4路） • 在粗抽、外真空电控柜工作正常的前提下,开始联调PLC控制系统，此时电控柜上的操作按钮严禁动作； • PLC控制系统的保护处理措施将依据真空组正式提出的真空保护要求要点;
