الجامعة الإسلامية – غزةكلية التربيةقسم المناهج وطرق التدريس حقيـبة تعليمية لوحدة الطاقة من كـــــــــــــــتاب التكنولوجيا للصف السابع الأساسي اعداد أحمد شحدة أبو دية 120120083 إيهاب هاشم قنن 120113598 ضرار الحروب 120113538 إشراف د. داود درويش حلس

مقدمة: • عزيزي الطالب سنقدم لك حقيبة تعليمية متكاملة للوحدة الثانية المسماه بوحدة الطاقة في كتاب الصف السابع الأساسي. • نتمنى بعد دراستك لهذه الحقيبة التعليمية الاستفادة منها وبقاء أثر التعليم. • أيها الطالب المجد مزيد من الجهد والتركيز حتى تكبر وتكون خادماً لوطنك.

الاختبار القبلي عزيزي الطالب قبل بدء دراسة هذه الحقيبة سنقدم لك اختبار قبلي وذلك لكي تتعرف على مدي استفادتك من دراسة هذه الحقيبة

عزيزي الطالب يرجى منك الإجابة عن أسئلة التقييم واكتب الإجابات في كراستك • السؤال الأول: أكمل الفراغات: • وحدة قياس شدة التيار الكهربائي هي.................... • وحدة قياس فرق الجهد الكهربائي هي ................. • تتركب الداراة الكهربائية من أسلاك توصيل و مفتاح كهربائي و مصباح كهربائي و ........... • يسري التيار في الدارة عندما يكون المفتاح الكهربائي ......................... • من المواد الموصلة ............. و ............. • عند ثبات المقاومة الكهربائية في الدائرة فإن التيار الكهربائي يتناسب ..........مع الجهد الكهربي. • عند ثبات الجهد فإن التيار الكهربائي يتناسب .......... مع قيمة المقاومة • .................... فرق الجهد على المقاومات في حال توصيلها على التوازي • .................... فرق الجهد على المقاومات في حال توصيلها على التوالي • ....................يستخدم لقياس شدة التيار الكهربي • .................... يستخدم لقياس المقاومة الكهربائية. • مع تمنياتنا لك بالنجاح والتوفيق عزيزي الطالب يرجى منك تصحيح إجابتك وذلك بالضغط على النص الإجابة

إجابات التقويم • السؤال الأول: أكمل الفراغات: • وحدة قياس شدة التيار الكهربائي هي الأمبير. • وحدة قياس فرق الجهد الكهربائي هي الفولت. • تتركب الداراة الكهربائية من أسلاك توصيل و مفتاح كهربائي و مصباح كهربائي و بطارية • يسري التيار في الدارة عندما يكون المفتاح الكهربائي مغلق • من المواد الموصلة النحاس و الألومونيوم • عند ثبات المقاومة الكهربائية في الدائرة فإن التيار الكهربائي يتناسب طردياً مع الجهد الكهربي. • . عند ثبات الجهد فإن التيار الكهربائي يتناسب عكسياً مع قيمة • لا يتجزأ فرق الجهد على المقاومات في حال توصيلها على التوازي • يتجزأفرق الجهد على المقاومات في حال توصيلها على التوالي • الأميتريستخدم لقياس شدة التيار الكهربي. • الأوميتريستخدم لقياس المقاومة الكهربائية.

الدرس الأول التيار و الجهد الكهربائي

التيار و الجهد الكهربائي هل فكرت يوماً كيف يمكن أن تكون الحياة بدون كهرباء؟! أنظر الأشكال المجاورة وكتب في كراستك فائدة التيار الكهربائي أولا : التيار الكهربائي (Electrical Current ) • كلمة تيار تعني شيء متحرك فالتيار الهوائي عبارة عن حركة جزيئات الهواء وأما التيار المائي فيعني حركة جزيئات الماء.

شكل 1 ب أ ماء ماء ب أ شكل 2 ماء ماء ثانياً : الجهد الكهربائي Electrical Voltage • أنظر الأشكال المجاورة • في أي الأوضاع سيجري تيار الماء بين الخزانين ولماذا؟ • بسبب ضغط الماء في الخزان (أ) أكبر من الخزان (ب) فينتقل الماء من الخزان (أ) إلى الخزان (ب) حتى يتساوى الضغط في الخزانين. رجوع

إن التيار الكهربائي يمكن أن ينشأ بين نقطتين في موصل بشرط وجود فرق في الضغط الكهربي ويسمى هذا الضغط بالجهد الكهربي. مضاعفات الفولت 1فولت = 1000 ميلي فولت 1 فولت = 1000,000 ميكروفولت 1 كيلوفولت = 1000 فولت ينتقل التيار الكهربي من النقطة ذات الجهد العالي إلى النقطة ذات الجهد المنخفض يقاس الجهد الكهربائي بجهاز الفولتميتر ووحدة قياسه الفولت ويرمز لها بالرمز V أو أجزاء من الفولت أو مضاعفاته رجوع

تذكر أن تذكر أن : • قيمة الجهد الكهربائي في المنزل هي 220 فولت وهذا الجهد عالي وخطير يجب التعامل معه بحذر شديد. • تعريف فرق الجهد / هو الشغل المبذول بالجول لنقل كمية كهربائية مقدارها واحد كولوم من إحدى النقطتين إلى النقطة الأخرى. • تعد البطاريات مصدراً للجهد الكهربائي المنخفض ، وسيتم دراستها في الدروس القادمة. • لكل جهاز يعمل بالكهرباء قيمة محددة للجهد الذي يعمل عليه مثل المصابيح الكهربائية و الأجهزة المنزلية. رجوع

ثالثاً: القدرة الكهربائية Power )) • تعد القدرة الكهربائية عاملاً مهما في تحديد مواصفات الجهاز الكهربائي وغالباًَ ما يكون معدل القدرة الكهربائية التي يستهلكها الجهاز عند تشغيله مكتوباً عليه. • تعريف القدرة الكهربائية / هي مقدار الطاقة الكهربائية التي يتم استهلاكها في الثانية الواحدة. • وتقاس القدرة الكهربائية بوحدة الواط ويرمز لها بالرمز W أو كيلوواطKW . القدرة الكهربائية = الجهد × التيار الطاقة الكهربائية = القدرة × الزمن تقاس الطاقة الكهربائية بوحدة الجول J سؤال : رتب الأجهزة الكهربائية حسب قدرتها بالواط من الأصغر إلى الأكبر مصباح – تلفاز – مذياع – ثلاجة (أكتب الإجابة في كراستك) اضغط لمعرفة الإجابة رجوع

الإجابة مذياع مصباح تلفاز ثلاجة

عزيزي الطالب يرجى منك الإجابة عن أسئلة التقييم واكتب الإجابات في كراستك • السؤال الأول: أكمل الفراغات: • وحدة قياس شدة التيار الكهربائي هي.................... • وحدة قياس فرق الجهد الكهربائي هي ................. • السؤال الثاني: مكواة كهربائية قدرتها 880 واط تعمل على مصدر جهد مقداره 220 فولت ؟ • احسب مقدار التيار الذي تسحبه هذه المكواة؟ • احسب مقدار الطاقة التي تستهلكها إذا عملت لمدة ساعتين؟ • السؤال الثالث : ما اتجاه التيار إن وجد في كل توصيلة؟ • أ +5 .....................................................................+5 • ب +3 ................................................................... +5 • عزيزي الطالب يرجى منك تصحيح إجابتك وذلك بالضغط على النص الإجابة

إجابات التقويم • السؤال الأول: أكمل الفراغات: • وحدة قياس شدة التيار الكهربائي هي الأمبير. • وحدة قياس فرق الجهد الكهربائي هي الفولت. السؤال الثاني: مكواة كهربائية قدرتها 880 واط تعمل على مصدر جهد مقداره 220 فولت ؟ احسب مقدار التيار الذي تسحبه هذه المكواة؟ التيار = القدرة الكهربائية / الجهد الكهربي التيار = 880 / 220 = 4 أمبير احسب مقدار الطاقة التي تستهلكها إذا عملت لمدة ساعتين؟ الطاقة = القدرة الكهربائية × الزمن الطاقة التي تستهلكها = 880 × 2 = 1760 واط .ساعة السؤال الثالث : ما اتجاه التيار إن وجد في كل توصيلة؟ فقرة أ لا يوجد تيار وذلك لعدم وجود فرق في الجهد بين النقطتين فقرة ب ينتقل التيار من النقطة ذات الجهد 5 إلى النقطة ذات الجهد 3

الدرس الثاني الدارة الكهربائية

فتيل من مادة التنجستون قبعة زجاجية مفرغة من الهواء حامل زجاجي قبعة نحاسية المكونات الأساسية للدارة الكهربائية أولا : المصباح الكهربائي: * يتكون المصباح الكهربائي من 1)قبعة نحاسية 2)حامل لفتيل الذي يضئ 3)حامل زجاجي 4)فتيل من مادة التجستين ومحاط بزجاج مفرغ من الهواء • هل جميع المصابيح لديها نفس شدة الإضاءة ؟ولماذا؟ • الإجابة أن لكل مصباح شدة إضاءة خاصة به وهذا ناتج عن نوع الفتيل.

ثانياً المفتاح الكهربائي: عبارة عن قطعة كهربائية لها طرفان يمكن و صلهما أو فصلهما بواسطة ذراع متحركة (أو كبسة). ويرمز للمفتاح في الدائرة الكهربائية بالرمز ما هي وظيفة المفتاح الكهربائي؟ يسمح غلق المفتاح الكهربائي بمرور التيار الكهربائي وعند فتحه فإنه لا يسمح بمرور التيار. ملاحظة : في كثير من الحالات يكون سبب تعطيل جهاز كهربائي مثل المذياع أو التلفاز أو الخلاط أو غيرها بسبب تعطل المفتاح الكهربائي الذي يستخدم في تشغيلها. رجوع

ثالثاً أسلاك التوصيل * شدة إضاءة المصباح الكهربائي يتغير بتغير نوع السلك الموصل. ويرمز لها بالرمز في الدائرة الكهربائية المواد تنقسم إلى قسمين من حيث توصيلها لتيار الكهربائي : أ) مواد موصلة للكهرباء مثل النحاس، الألومنيوم ، الحديد . ب) مواد غير موصلة للتيار الكهربائي مثل المطاط ، البلاستيك ، الخشب. نشاط : اعمل جدول بأسماء خمسة قطع متوفرة في بيتك ، وصنفها إما موصلة أو غير موصلة رجوع

- + رابعاً : البطارية تقوم البطارية بتزويد الدارة الكهربائية بالطاقة اللازمة لتشغيلها. يرمز لها بالرمز • تذكر أن: • مفهوم الدارة / عبارة عن مسار مغلق للتيار الكهربي. • العناصر الأساسية في الدائرة هي مصدر للطاقة، و مفتاح توصيل، وأسلاك توصيل. • تستهلك الطاقة الكهربائية لتعطي فائدة معينة. • للدائرة الكهربائية وضعان هما: • أ) دائرة كهربائية مغلقة يسري فيها تيار كهربائي. • ب) دائرة كهربائية مفتوحة لا يسري فيها تيار كهربائي. رجوع

عزيزي الطالب يرجى منك الإجابة عن أسئلة التقييم واكتب الإجابات في كراستك • السؤال الأول: أكمل الفراغات: • تتركب الداراة الكهربائية من أسلاك توصيل و مفتاح كهربائي و مصباح كهربائي و ............ • يسري التيار في الدارة عندما يكون المفتاح الكهربائي ......................... • من المواد الموصلة ............. و ............. • السؤال الثاني: ارسم دائرة كهربائية مستخدماً الرموز التي تتكون من الأجزاء التالية؟ • بطارية 2.أسلاك 3.مفتاح 4. مصباح كهربائي عزيزي الطالب يرجى منك تصحيح إجابتك وذلك بالضغط على النص الإجابة رجوع

- + إجابات التقويم • السؤال الأول: أكمل الفراغات: • تتركب الداراة الكهربائية من أسلاك توصيل و مفتاح كهربائي و مصباح كهربائي و بطارية • يسري التيار في الدارة عندما يكون المفتاح الكهربائي مغلق • من المواد الموصلة النحاس و الألومونيوم • السؤال الثاني: ارسم دائرة كهربائية مستخدماً الرموز التي تتكون من الأجزاء التالية؟ • بطارية 2.أسلاك 3.مفتاح 4. مصباح كهربائي

الدرس الثالث البطاريات

هل فكرت يوماً كيف يمكن تخزين الطاقة الكهربائية وحملها في وعاء معين عند الحاجة؟ وعند الخروج في رحلة مدرسية قد ترغب في أخذ مذياع صغير أو كاميرا للتصوير ما الأمر الذي تفكر فيه إذا لم تعمل هذه الأجهزة ؟ الحل هو أتفقد بطاريات المذياع والأجهزة التي لا تعمل. نشاط خذ جهاز مذياع وافتح الغطاء الخلفي له ماذا تلاحظ؟

نشاط 1 نشاط 2 خذ مجموعة من البطاريات بأحجام مختلفة ثم تفحصها جيداً ولاحظ الأرقام المكتوبة عليها خذ مذياع يدوي أو مصباح وأعكس توصيل إحدى البطاريات ماذا تلاحظ؟ وظيفة البطارية هي تخزين الطاقة الكهربائية لتزويد الجهاز الكهربائي عند إغلاق الدائرة الكهربائية بالتيار الكهربائي. حيث تقاس القوة الدافعة الكهربائية للبطارية بوحدة الفولت وكلما زادت القوة الدافعة كلما زادت قدرتها على توليد التيار الكهربائي في الموصل نفسه. • من خلال الأنشطة السابقة تستنتج • أن للبطاريات قيم جهد مختلفة 12 فولت ، 9 فولت ، 6فولت ، 1.5 فولت • هناك عدد من الأجهزة الكهربائية التي تعتمد في تشغيلها على البطاريات وعند تركيب هذه البطاريات يجب مراعاة وضع البطارية بطريقة صحيحة . رجوع

+ - + - + - أنواع التوصيل: 1) توصيل على التوالي 2) توصيل على التوازي توصيل البطاريات على التوالي يمكن عمل هذه التوصيلة بأن يوصل القطب الموجب للبطارية الأولى بالقطب السالب للبطارية الثانية ويوصل القطب الموجب للبطارية الثانية بالقطب السالب للبطارية الثالثة و هكذا . و الهدف هو الحصول على جهد كهربائي عالي والتيار يكون ثابت. رجوع

قانون الجهد الكلي لتوصيل البطاريات على التوالي: يساوي مجموع القوى الدافعة الكهربائية للبطاريات المكونة لها مثال : إذا كان لديك 4 بطاريات القوة الدافعة لكل بطارية 1.5 فولت فما هو الجهد الكلي للبطارية؟ الإجابة مجموع الجهد الكهربائي للبطارية = 1.5 + 1.5 + 1.5 + 1.5 = 6 فولت رجوع

+ - + - + - توصيل البطاريات على التوازي يمكن عمل هذه التوصيلة بتوصيل الأقطاب الموجبة للبطاريات معاً و الأقطاب السالبة معاً وبذلك يكون هناك طرف موجب واحد للبطارية وطرف سالب واحد للبطارية. والهدف الحصول على تيار كهربائي عاليو الجهد هو جهد إحدى البطاريات بشرط أن تكون جميعها نفس الجهد رجوع

التوصيل على التوازي التوصيل على التوالي • 1. يعطي تيار كهربائي أشد. • 2. الجهد هو جهد إحدى البطاريات بشرط أن • تكون جميعها نفس الجهد. • 3. يتم توصيل الأقطاب الموجبة معا و الأقطاب • السالبة للبطاريات معاً • 1. يعطي جهد كهربائي أكبر. • 2. الجهد الكهربائي الكلي عبارة عن مجموع • جهود البطاريات. • 3. يتم توصيل القطب الموجب لبطارية الأولى • بالقطب السالب للبطارية الثانية وهكذا الفرق بين التوصيل على التوالي و على التوازي رجوع

عزيزي الطالب يرجى منك الإجابة عن أسئلة التقييم واكتب الإجابات في كراستك السؤال الأول: ما الهدف من استخدام البطاريات في الأجهزة الكهربائية؟ السؤال الثاني: أذكر أربعة أجهزة في بيتك تعمل على البطاريات؟ السؤال الثالث : أرسم باستخدام الرموز الكهربائية توصيل ثلاثة بطاريات على التوالي و على التوازي؟ عزيزي الطالب يرجى منك تصحيح إجابتك وذلك بالضغط على النص الإجابة رجوع

- - - - - - + + + + + + إجابات التقويم السؤال الأول:ما الهدف من استخدام البطاريات في الأجهزة الكهربائية؟ تشغيل الأجهزة الكهربائية مثل الراديو و المسجل و الكمرات وغير ذلك السؤال الثاني: أذكر أربعة أجهزة في بيتك تعمل على البطاريات؟ الراديو – المسجل – الكاميرا – الساعة – مصباح اليد السؤال الثالث أرسم باستخدام الرموز الكهربائية توصيل ثلاثة بطاريات على التوالي و على التوازي؟ التوصيل على التوالي توصيل على التوازي

الدرس الرابع المقاومة الكهربائية

المقاومة الكهربائية: • هي الممانعة التي يلاقيها التيار الكهربائي أثناء سيره في السلك . • أو هي خاصية تعكس مدى إعاقة المادة لمرور التيار الكهربائي فيها . المقاومات: عبارة عن قطع الكترونية تصنع من الكربون وتسمى مقاومة كربونية أو من سلك ملفوف على قطعة خزفية وتسمى مقاومة سلكية • ملاحظات : • الغرض من توصيل المقاومات في الدائرة الكهربائية: • ( أ ) - هو تحديد قيمة التيار الكهربائي المار في فرع معين ( ب) – أو التحكم في قيمة الجهد الكهربائي لجزء من الدائرة الكهربائية . • وحدة قياس المقاومة الكهربائية هي الأوم. ويرمز له بالرمز • يرمز للمقاومة الكهربائية بالرمز في الدائرة الكهربائية

أنواع المقاومات الكهربائية مقاومات متغيرة مقاومات ثابتة أولاً المقاومات الثابتة تكون لها قيمة ثابتة مثل المقاومة الكربونية أو المقاومة السلكية ولها طرفان تستخدم لتحديد قيمة التيار الكهربائي المار في الدائرة الكهربائية.ويرمز لها بالرمز ثانياً المقاومات المتغيرة هي مقاومات لها ثلاثة أطراف حيث تستعمل في التطبيقات التي تتطلب تعديلا مستمرا لقيمة المقاومة، مثل المقاومة المتغيرة التي تستخدم لرفع أو خفض الصوت في المذياع والتحكم في سرعة المراوح والمكيفات وكذلك لخفض الإضاءة عند النوم يرمز لها بالرمز رجوع

رجوع

المنزلة الأولى المنزلة الثانية المضاعف مدى الدقة نظام الألوان في المقاومات إن وجود الألوان بصورة معينة على جسم المقاومة تفيد في معرفة قيمتها بالأوم إذ أن لكل لون رقماً خاصاً به كيفية ايجاد قيمة المقاومة الثابتة باستخدام الألوان • الحلقة الأولى تمثل الرقم الأول (المنزلة الأولى ) من قيمة المقاومة. • الحلقة الثانية تمثل الرقم الثاني (المنزلة الثانية) من قيمة المقاومة. • الحلقة الثالثة تمثل المضاعف. • الحلقة الرابعة تمثل مدى الدقة. رجوع

جدول يبين قيمة الألوان بالمقاومة الكربونية الثابتة مدى الدقة عند حساب المقاومة تأخذ بعين الاعتبار الترتيب التالي المنزلة أولى للون الأول، والمنزلة ثانية للون الثاني ، والمضاعف للون الثالث و نسبة الدقة للون الرابع رجوع

+ + + + - - - - 5% 5% 5% 5% المنزلة الأولى المنزلة الثانية المضاعف مدى الدقة مثال1 أحسب مقاومة ذات الألوان الذهبي ، برتقالي، أحمر ، أزرق يتم استخراج القيم من الجدول الذهبي يشير إلى مدى الدقة البرتقالي يشير إلى المضاعف ، والأحمر يشير إلى الخانة الثانية، و الأزرق يشير إلى الخانة الأولى من قيمة المقاومة ومن ثم نستخرج القيم من الجدول السابق إذا قيمة المقاومة = 62 × 1000 × ( ) =62 × كيلو أوم عندما نقول إن مدى الدقة فإن قيمة المقاومة تتراوح بين الحد الأدنى = 62 × 95/100 = 58.9 كيلو أوم الحد الأعلى = 62 × 105/100 = 65.1 كيلو أوم رجوع

+ + + + - - - - 5% 5% 5% 5% المنزلة الأولى المنزلة الثانية المضاعف نسبة الخطأ مثال2 أحسب مقاومة ذات الألوان الذهبي ، أصفر، أخضر ، أحمر الذهبي يشير إلى مدى الدقة من الجدول الأصفر يشير إلى المضاعف ، الأخضر يشير إلى الخانة الثانية، و الأحمر يشير إلى الخانة الأولى إذا قيمة المقاومة = 25 ×10000 × ( ) =250 × كيلو أوم عندما نقول إن مدى الدقة فإن قيمة المقاومة تتراوح بين الحد الأدنى = 250 × 95/100 = 267.5 كيلو أوم الحد الأعلى = 250 × 105/100 = 237.5 كيلو أوم رجوع

أصفر بنفسجي أخضر ذهبي عزيزي الطالب يرجى منك الإجابة عن أسئلة التقييم واكتب الإجابات في كراستك السؤال الثاني جد ألوان المقاومة ذات القيمة 87 كيلو أوم السؤال الأول:أحسب قيمة المقاومة التالية: السؤال الثالث:عند رفع التيار الكهربائي إلى رقم مقاومة معين إلى حد أكبر من تحملها فإن المقاومة تحترق هل تستطيع توقع كم تصبح قيمة المقاومة السؤال الرابع : ما المقصود بـ أ) المقاومة الثابتة ب) المقاومة المتغيرة عزيزي الطالب يرجى منك تصحيح إجابتك وذلك بالضغط على النص الإجابة رجوع

+ + - - رمادي بنفسجي برتقالي 5% 5% أصفر بنفسجي أخضر ذهبي إجابات التقويم السؤال الثاني جد ألوان المقاومة ذات القيمة 87 كيلو أوم السؤال الأول أحسب قيمة المقاومة التالية: الرقم 8 يمثل المنزلة الأولى ومن الجدول نجد اللون رمادي ، الرقم 7 يمثل المنزلة الثانية ومن الجدول نجد اللون بنفسجي، وكلمة كيلو تعني المضاعف 1000 وفي الجدول نجد لونه برتقالي قيمة المقاومة = 10000 × 47 ( ) أوم = 4700 ( ) كيلو أوم السؤال الثالث: عند رفع التيار الكهربائي إلى رقم مقاومة معين إلى حد أكبر من تحملها فإن المقاومة تحترق هل تستطيع توقع كم تصبح قيمة المقاومة قيمة المقاومة تساوي صفر السؤال الرابع ما المقصود بـ أ) المقاومة الثابتة تكون لها قيمة ثابتة مثل المقاومة الكربونية أو المقاومة السلكية ولها طرفان تستخدم لتحديد قيمة التيار الكهربائي المار في الدائرة الكهربائية ب) المقاومة المتغيرة هي مقاومات لها ثلاثة أطراف حيث تستعمل في التطبيقات التي تتطلب تعديلا مستمرا لقيمة المقاومة

الدرس الخامس قانون أوم

هل هناك علاقة بين التيار الكهربائي والجهد ، والمقاومة الكهربائية؟ لماذا تضعف إنارة المصابيح الكهربائية في المنزل عند انخفاض قيمة الجهد الكهربائي الواصل إليه؟ لاحظ أنه : * عند ثبات المقاومة الكهربائية في الدائرة فإن التيار الكهربائي يتناسب طردياً مع الجهد الكهربي ” يزداد التيار بزيادة الجهد الكهربي وينقص بنقصانه ” . * عند ثبات الجهد فإن التيار الكهربائي يتناسب عكسياً مع قيمة المقاومة ”يقل التيار الكهربائي بزيادة المقاومة ويزداد بتقليل قيمة المقاومة“

جـ الجهد الكهربائي التيار الكهربائي = م المقاومة الكهربائية جـ م ت قانون أوم توصل العالم ( جورج أوم ) إلى القانون الآتي والذي يسمى قانون أوم: في أي دارة كهربائية يتناسب التيار الكهربائي تناسباً طردياً مع الجهد الكهربائي وتناسباً عكسياً مع المقاومة وقد عبر عن ذلك بالعلاقة الرياضية الآتية: = رجوع

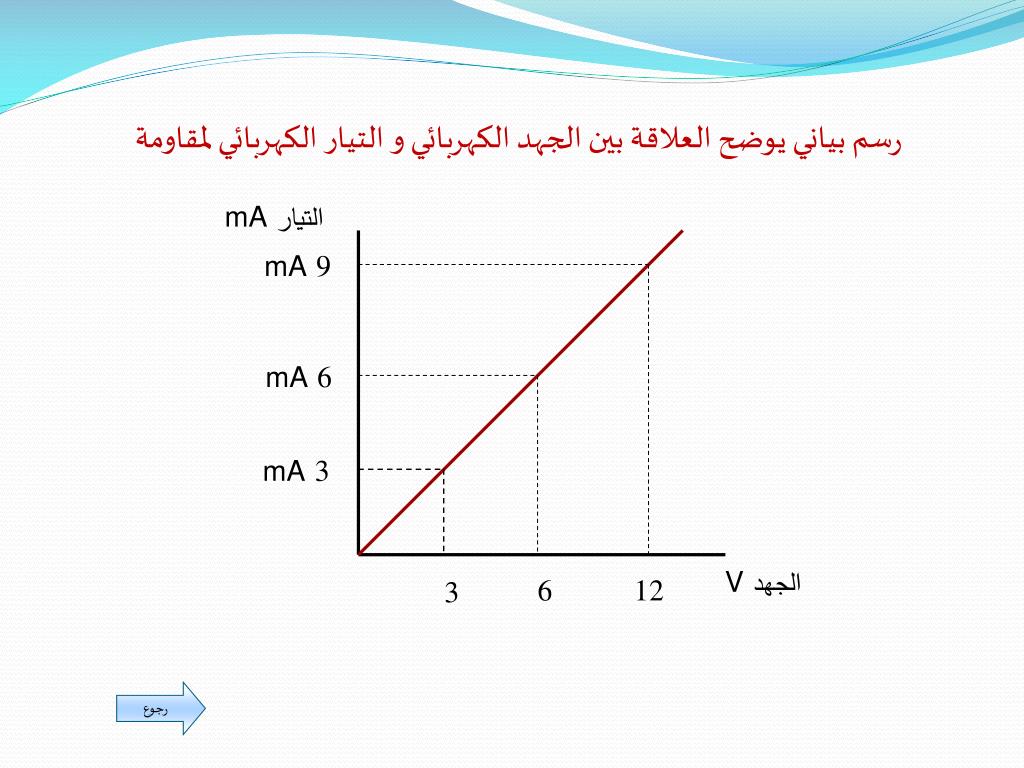

التيار mA 9 mA 6 mA 3 mA الجهد V 6 12 3 رسم بياني يوضح العلاقة بين الجهد الكهربائي و التيار الكهربائي لمقاومة رجوع

جـ ت = 8 / 2000 = م ت = 4 ميلي أمبير مثال : احسب شدة التيار الكهربائي المار في مقاومة 2 كيلو أوم مع العلم أن فرق الجهد يساوي 8 فولت ؟ الحل 2 كيلو أوم = 2000 أوم رجوع

عزيزي الطالب يرجى منك الإجابة عن أسئلة التقييم واكتب الإجابات في كراستك السؤال الأول / عرف قانون أوم • السؤال الثاني / أكمل الفارغات التالية • عند ثبات المقاومة الكهربائية في الدائرة فإن التيار الكهربائي يتناسب ..........مع الجهد الكهربي. • 2. عند ثبات الجهد فإن التيار الكهربائي يتناسب .......... مع قيمة المقاومة السؤال الثالث احسب المقاومة لدائرة كهربائية جهدها 6 فولت و شدة التيار المار فيها 3 ميلي أمبير عزيزي الطالب يرجى منك تصحيح إجابتك وذلك بالضغط على النص الإجابة رجوع

إجابات التقويم السؤال الأول / عرف قانون أوم في أي دارة كهربائية يتناسب التيار الكهربائي تناسباً طردياً مع الجهد الكهربائي وتناسباً عكسياً مع المقاومة • السؤال الثاني / أكمل الفارغات التالية • عند ثبات المقاومة الكهربائية في الدائرة فإن التيار الكهربائي يتناسب طردياً مع الجهد الكهربي. • 2. عند ثبات الجهد فإن التيار الكهربائي يتناسب عكسياً مع قيمة المقاومة السؤال الثالث احسب المقاومة لدائرة كهربائية جهدها 6 فولت و شدة التيار المار فيها 3 ميلي أمبير 3 ميلي أمبير = 3 / 1000 = 003. أمبير م = جـ / ت م = 6 / 3×1000 م = 2000 أوم م = 2 كيلو أوم

الدرس السادس توصيل المقاومات الكهربائية

أ ب أ م 1 م 2 ب أ 1 1 1 م الكلية المكافئة + = م 2 م 1 م ب أولاً توصيل المقاومات على التوازي طريقة التوصيل توصل المقاومات على التوازي بأن يوصل طرفي كل من هما بنقطتين ( أ ، ب ) الهدف من التوصيل هو الحصول على مقاومة صغيرة من مجموعة من المقاومات المقاومة الكلية المكافئة للتوصيل على التوازي

جـ جـ جـ م 3 م 1 م 2 ت 1 ت 2 ت 3 = = = تابع توصيل المقاومات على التوازي هل يتجزأ التيار الداخل على دائرة التوازي بين المقاومات ؟ التيار يتجزأ في المقاومات بحيث هل يتجزأ فرق الجهد على المقاومات في حال توصيلها على التوازي ؟ فرق الجهد متساوي في جميع المقاومات أي أنه لا يتجزأ أعطي أمثلة لبعض الأنظمة الكهربائية التي توصل على التوازي في منزلك توصيل مقابس الكهرباء – توصيل المصابيح رجوع
