  1. Velčovský Pavel skupina B TechNICKÁ MĚŘENÍ Ústav výrobního inženýrství ft-utb

  2. Osnova 1. Statistické zpracování naměřených hodnot ………………4 min 2. Nejistota měření …………………………………………………..3 min 3. Měření teplot ………………………………………………………4 min 4. Snímání vysokorychlostních dějů …….…………………….. 5 min 5.Laser interferometr ……………………………………………….4 min

  3. Literatura Přednášky a cvičení předmětu Technická měření Flir Infrared Cameras; dostustupné na www.flirthermography.com Olympus ispeed 2; dostustupné na www.olympus.cz Renishow -Laserové odměřovací systémy; dostupné nawww.renishaw.cz Encyklopedie wikepedia; dostupné na cs.wikipedia.org

  4. Úloha 1 Pro zadanou součást o názvu KVÁDR změřte 30x zadaný rozměr. • Určete • měřidlo • (jeho rozsah a rozlišítelnost) • - z naměřených sestavte histogram, • otestujte normalitu a určete • vychýlené hodnoty.

  5. Výkreszadané součásti

  6. měřidloRozsah0 – 25 [mm]Rozlišitelnost0,001 [mm]

  7. Naměřené hodnoty

  8. Vypočtené hodnoty Aritmetický průměr naměřených hodnot směrodatná odchylka naměřených hodnot

  9. Histogram

  10. Opakovatelnost (Repetability) - je variabilita výsledků měření, které získáme jedním měřicím přístrojem. Tento přístroj byl použit 1 pracovníkem pro opakované měření stejných charakteristik na stejném výrobku. 0,005 mm

  11. Reprodukovatelnost (Reproducilibity) - je variabilita průměrů měření prováděných různými pracovníky, kteří používají stejné měřidlo pro měření stejné charakteristiky na stejném výrobku.

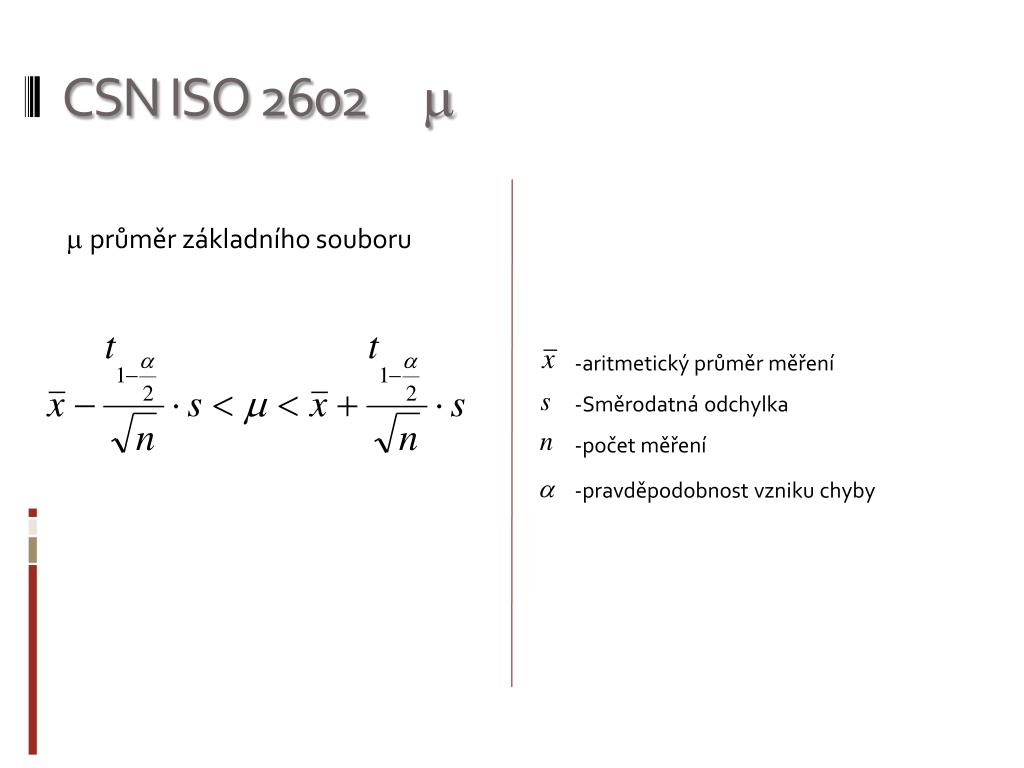

  12. CSN ISO 2602 m m průměr základního souboru • aritmetický průměr měření • Směrodatná odchylka • počet měření • pravděpodobnost vzniku chyby

  13. CSN ISO 2602 m m průměr základního souboru • aritmetický průměr měření • Směrodatná odchylka • počet měření • pravděpodobnost vzniku chyby

  14. CSN ISO 2602 m S 95% pravděpodobností bude průměr základního souboru ležet v intervalu od 14,9974[mm] do14,9986[mm]

  15. CSN ISO 3207 Li , Ls Stanovení statistického tolerančního intervalu Li - minimální hodnota statistického tolerančního intervalu Ls - maximální hodnota statistického tolerančního intervalu Dle normy: K2 (n;p;1-a)= K2 (30;95;95)=2,55 Hodnota koeficientu K2 se mění s: n – počtem prvkůp – procentem základního souborua – pravděpodobností vzniku chyb

  16. CSN ISO 3207 Li , Ls S 95% pravděpodobností bude ležet 95% hodnot základního souboru, v našem případě rozměrů, od 14,994 [mm] do 15,002 [mm]

  17. Tolerance na výkrese x CSN ISO 3207 Statistický toleranční interval

  18. Test normality Krabicové grafy jsou užitečné pro grafické vyjádření tvaru rozdělení, jeho střední hodnoty a variability. Střední čárka v krabici představuje medián. Hranice krabice pak představují 1. a 3. kvartil. Oblast mezi 1. a 3. kvartilem se označuje jako interkvartilový interval (IQR). Extrémní hodnoty (1,5 × IQR) představují koncové úsečky. Body, které se nacházejí ve větší vzdálenosti než 1,5 × IQR od mediánu jsou zobrazeny v podobě koleček. Tyto body reprezentují možná odlehlá měření.

  19. nejistota měření

  20. Úloha 2 Pomocí běžného posuvného měřidla bylo provedeno měření součásti o  80 [mm]. • Určete • -standardní nejistotu typu A uA - standardní nejistotu typu B uB • kombinovanou nejistotu • - rozšířenou nejistotu

  21. měřidloRozsah0 – 150 [mm]Rozlišitelnost0,05 [mm]

  22. Naměřené hodnoty

  23. standardnínejistota typu A uA Vypočtené hodnoty uA • způsobována náhodnými • chybami - příčiny neznámé

  24. standardnínejistota typu B uB1 - chyba měřidla Vypočtené hodnoty uB1 • Nezávisí na počtu opakování měření • pro výpočet uvažujeme rovnoměrné • rozdělení - rozlišitelnost měřidla - koef. pro normální rozdělení - koef. pro rovnoměrné rozdělení

  25. standardnínejistota typu B uB2 - osobní chyba Vypočtené hodnoty uB2 • Nezávisí na počtu opakování měření • pro výpočet uvažujeme rovnoměrné • rozdělení - osobní chyba metrologa - koef. pro normální rozdělení - koef. pro rovnoměrné rozdělení

  26. standardnínejistota typu B uB Vypočtené hodnoty uB

  27. Kombinovaná standardní nejistota uc Vypočtené hodnoty uC

  28. Rozšířená standardní nejistota uD Vypočtené hodnoty uD

  29. měření teplot v průmyslové praxi

  30. Kontaktní měření teploty Kapalinový teploměr Bimetalový teploměr Rtuťový Líhový

  31. Kontaktní měření teploty Odporový teploměr teploměr, ve kterém se k měření teploty využívá závislost elektrického odporu vodiče nebo polovodiče na teplotě

  32. Kontaktní měření teploty Termočlánek Využívá se termoelektrického jevu, kdy na styku dvou různých kovů vzniká rozdíl potenciálů v důsledku rozdílné výstupní práce elektronu v kovu

  33. Bezkontaktní měření teploty Infrapyrmetr

  34. Bezkontaktní měření teploty Infrafoto

  35. Bezkontaktní měření teploty Termokamerové systémy

  36. Úloha 3 Převodovku MPC1, testovaná v podniku PŘEVOD s.r.o., byla na testovací brzdě zatížena na hodnotu 3KW a snímána termo-kamerovým systémem. • Určete • Jak dlouho trvalo testování převodovky na brzdě • Jaká byla frekvence snímání termosnímků. • Vyberte si jistý časový snímek a pro něj určete průměrnou teplotu pláště převodovky. • Prověďte iotermické zkoumání pláště převodovky. • Dále zjistěte nejteplejší a nejstudenější místo snímku a pláště převodovky.

  37. Teplotní test pláště převodovky Vyhodnocení v programu ThermaCAM researcher 2001

  38. Teplotní test pláště převodovky Doba pořizování termosnímků Start Konec 1 h 1 min 28,934 sek

  39. Teplotní test pláště převodovky frekvence snímání termosnímků Aktuální čas snímku f = 10 sekund

  40. Teplotní test pláště převodovky průměrná teplota pláště převodovky Čas snímku 12:10:34,151 Průměrná teplota 40,8 °C

  41. Teplotní test pláště převodovky Teplota pláště převodovky

  42. Teplotní test pláště převodovky Teplota pláště převodovky minimum a maximum

  43. Teplotní test pláště převodovky Teplota pláště převodovky ovlivněné oblasti

  44. Teplotní test pláště převodovky Teplota snímku minimum a maximum

  45. Teplotní test pláště převodovky Izoterma t = 40,8  0,7 °C

  46. Teplotní test pláště převodovky Izoterma t = 40,8  1,4 °C

  47. Teplotní test pláště převodovky Izoterma t = = 42,2  1,5 °C

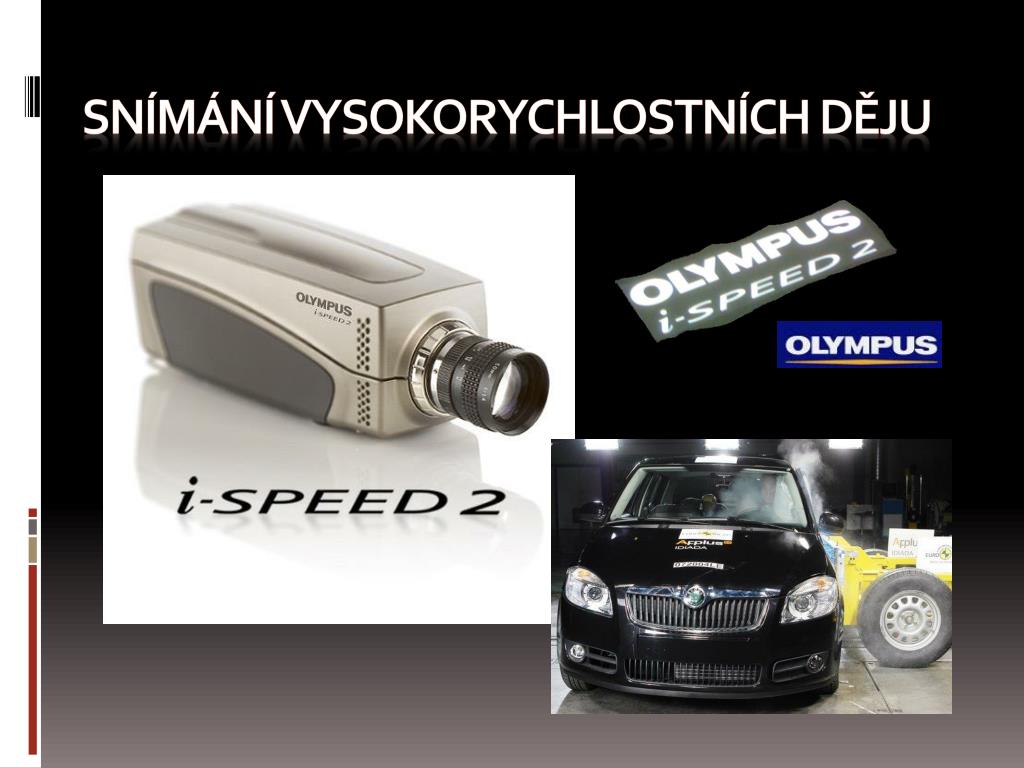

  48. snímání vysokorychlostních děju
