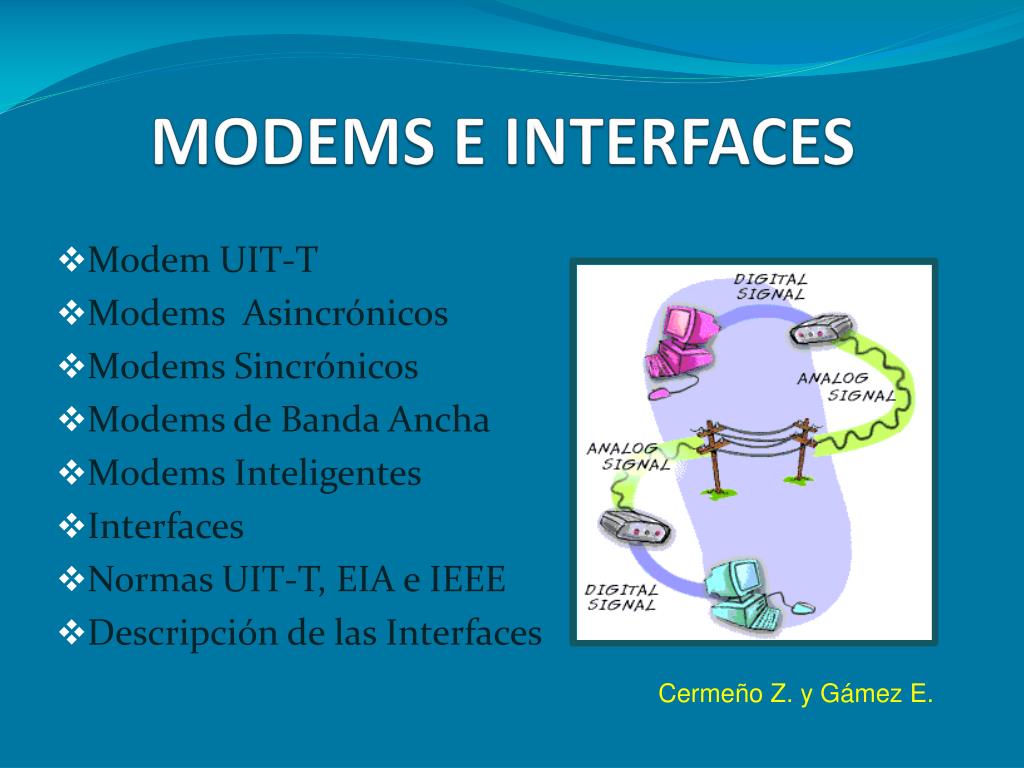

  1. MODEMS E INTERFACES Modem UIT-T Modems Asincrónicos Modems Sincrónicos Modems de Banda Ancha Modems Inteligentes Interfaces Normas UIT-T, EIA e IEEE Descripción de las Interfaces Cermeño Z. y Gámez E.

  2. MODEMS Un módem es un dispositivo que sirve para modular y desmodular (en amplitud, frecuencia, fase u otro sistema) una señal llamada portadora mediante otra señal de entrada llamada moduladora

  3. PRINCIPALES FUNCIONES DEL MODEM • Modular y demodular la señal portadora de información. • Establecer la comunicación con una computadora remota. • Establecer comunicación con el MODEM remoto para negociar la comunicación. • Recuperar la señal reloj para recepción de señales sincrónicas. • Los Modems avanzados incluyen técnicas de compresión y control de errores.

  4. MODEM UIT-T Son Modems que están estandarizados por las normas UIT-T (Unión Internacional de Comunicaciones); las cuales consisten en recomendaciones que determinan la velocidad de transmisión de estos. Por ejemplo los modems telefónicos trabajan a ciertas velocidades de acuerdo a estas normas: V.32. Transmisión a 9.600 bps. V.32 bis. Transmisión a 14.400 bps. V.34. Transmisión a 33.600 bps. Uso de técnicas de compresión de datos. V.90. Transmisión a 56'6 kbps de descarga y hasta 33.600 bps de subida. V.92. Mejora sobre V.90 con compresión de datos y llamada en espera. La velocidad de subida se incrementa, pero sigue sin igualar a la de descarga.

  5. MODEMS ASÍNCRONOS La transmisión asíncrona es un modo de transferencia de datos que notifica al sistema de recepción, cuándo cada carácter empieza y termina, acompañado con bits adicionales. Esos extra bits incluyen un bit de empiezo, bit de paridad y un bit de paro. A estos bits junto con el carácter se les conoce como TRAMA. Los modems que operan en modo asíncrono son llamados modems asíncronos. La transmisión síncrona es 20 porciento más rápida que la asíncrona. Pero la transmisión síncrona requiere de equipo más caro. Mientras tanto el equipo asíncrono no requiere de circuitos de reloj, razón por la cual los modems asíncronos son más baratos. La mayoría de la microcomputadoras que usan modems usan este tipo de transmisión.

  6. DIAGRAMA EN BLOQUE DE MODEM ASÍNCRONO Buffers TxD Modulador Línea Telf. RTS FPB Amplificador de salida CTS Interfaz línea D Oscilador local Discrimi nador RxD FPB Amplificador de entrada Limitador Detector nivel DCD

  7. DIAGRAMA EN BLOQUE DE MODEM ASÍNCRONO • Filtro pasabanda: Eliminar las componentes de frecuencias indeseables. • Discriminador: Efectúa la demodulación FSK. • Limitador: Eliminar variaciones espurias en las amplitudes. • Detector de nivel: Señalizar la detección de nivel de portadora. • Interfaz de línea:transformador para adaptación de impedancias y/o híbrida para separación de señales

  8. MODEMS SÍNCRONOS La transmisión de datos síncrona involucra una continua y consistente (en tiempo) transferencia de datos. La duración del tiempo entre cada bit ó carácter mandado es preasignado por el sistema receptor y el transmisor. Esto provee un medio para el sistema de recepción para conocer cuando buscar cada carácter ó bien que tanto tiempo tomará transmitir un carácter. Los modems que pueden ser sincronizados de esta manera son llamados modems síncronos. Dependiendo del protocolo usado, el tiempo de sincronización es usualmente afectado por una especial señal de información que preceda a una transferencia de datos o por información contenida en un grupo de bytes (llamados BLOQUES). Esta señal habilita los sistemas para sincronizar sus relojes internos y puede venir de la computadora o el módem .

  9. DIAGRAMA EN BLOQUES DE UN MODEM SÍNCRONO

  10. ALEATORIZADOR -DESALEATORIZADOR • Funciones: • Eliminar secuencias periódicas que pudieran generar líneas espectrales y secuencias que dificulten la recuperación de reloj. • Son dispositivos autosincronizables. • Caracterizan su configuración a través de un polinomio en el que x-1==> 1 demora de T unidades de tiempo.

  11. MODEMS DE BANDA ANCHA Se conoce como banda ancha en telecomunicaciones a la transmisión de datos en el cual se envían simultáneamente varias piezas de información, con el objeto de incrementar la velocidad de transmisión efectiva. En ingeniería de redes este término se utiliza también para los métodos en donde dos o más señales comparten un medio de transmisión. Los modems analógicos que operan con velocidades mayores a 600 bps también son técnicamente banda ancha, pues obtienen velocidades de transmisión efectiva mayores usando muchos canales en donde la velocidad de cada canal se limita a 600 baudios. Por ejemplo, un modem de 2400 bps usa cuatro canales de 600 baudios. Este método de transmisión contrasta con la transmisión en banda base, en donde un tipo de señal usa todo el ancho de banda del medio de transmisión, como por ejemplo Ethernet 100BASE-T.

  12. MODEMS INTELIGENTES • Los modem inteligentes son modems en banda base con capacidad de gestión • Incluyen un canal de gestión que permite a los usuarios en un lugar central configurar en forma remota la unidad en el establecimiento del cliente, activar los diagnósticos y recibir alertas del estado del sistema en tiempo real. El canal de gestión puede funcionar en paralelo con los canales de datos usando los mismos hilos y sin interferencia. Existen dos tipos de canales de gestión: • Dentro de banda, donde los datos del usuario y la información de gestión son multiplexados y comparten el ancho de banda de transmisión del modem. • Fuera de banda, donde los datos del usuario y la información de gestión son trasmitidos en canales separados.

  13. Off-line On-line Estado Comando ESTADOS DE UN MODEM INTELIGENTE Estado On-line • Estado Comando. En este caso ocurre que: • El modem interpreta como comandos lo que el DTE • transmite por TxD. • El modem emite respuestas por RxD. • En este caso TxD y RxD no transportan datos

  14. ESTADOS DE UN MODEM INTELIGENTE Estado Comando Off- line: El MODEM interpreta comandos y emite respuestas (por TxD y RxD) sin tener establecida conexión alguna. Estado comando On-Line: El MODEM interpreta comandos y emite respuestas (por TxD y RxD) sin abandonar una conexión establecida. Estado On-Line: Hay una conexión establecida y TxD y RxD transportan datos.

  15. INTERFACES • Una interfaz hace referencia al conjunto de métodos para lograr interactividad entre un usuario y una computadora. Una interfaz puede ser del tipo GUI (interfaz gráfica de usuario), o línea de comandos, etc. También se puede dar a partir de un hardware ya que mediante estos se da la interacción entre el usuario y el ordenador.

  16. Conceptos básicos referentes a las Interfaces: a)DTE:Significa Data Terminal Equipment, son los equipos terminales o computadores ó los equipos que generan los datos. b) DCE:Significa Data Circuit Terminating Equipment, son los equipos utilizados para el proceso de comunicaciones, ejemplo los módems. c) Circuitos de Intercambio: son los circuitos interconectados entre DTE y DCE que permiten llevar a cabo el proceso de comunicación entre ambos, de una forma ordenada y en cooperación mutua. Se establece un proceso de control.

  17. INTERFACES • Interfaz de Tipo GUI: Posibilita la interacción de un sistema con los usuarios utilizando formas gráficas e imágenes (botones, iconos, ventanas, fuentes, etc. ) los cuales representan funciones, acciones e información. • Interfaz Tipo Línea de comandos:Interfaz de usuario para comunicar al usuario con el sistema operativo mediante una ventana que espera órdenes escritas por el usuario en el teclado (por ejemplo, PRINT CARTA.TXT), los interpreta y los entrega al sistema operativo para su ejecución. La respuesta del sistema operativo se muestra al usuario en la misma ventana. Interfaces (puerto físico a través del que se envían o reciben señales desde un sistema o subsistemas hacia otros ) • Interfaz Mediante un Hardware:Se produce interacción entre el usuario y el sistema mediante los puertos de entrada y salida (Mouse, monitor, teclado, etc.)

  18. INTERFACES CARACTERISTICAS: • Mecánicas • Eléctricas • Funcionales • De procedimiento

  19. INTERFACES • Características Mecánicas: 1) Tratan la conexión física entre DTE y DCE. 2) Conector macho o hembra, su forma física y su interconexión. 3) Cables de energía eléctrica y sus conectores. 4) Tipos de cables.

  20. INTERFACES • Características Eléctricas: 1) Niveles de tensión y su temporización. 2) Tipo de código utilizado, igual en DTE y DCE. 3) Longitud del conductor del medio de transmisión y sus características.

  21. INTERFACES • Características Funcionales: 1) 4 señales de datos. 2) 16 señales de control. 3) 3 señales de temporización. 4) Se tienen dos circuitos de datos secundarios que son de utilidad para operación semi-duplex.

  22. INTERFACES • Características De Procedimiento: .- Especifican la secuencia de eventos que se deben dar en transmisión de los datos, basándose en las características funcionales de la interfaz. .- Secuencia de pasos que sigue el proceso de intercambio de información entre dos DCE’s

  23. PROCESO DE INTERFAZ

  24. NORMALIZACIONES DE LAS INTERFACES • UIT-T • IEEE • V.24/EIA-232-F • RS 422 / RS 423 • RS-485

  25. UIT-T • Órgano permanente de la Unión Internacional de Telecomunicaciones (UIT) creado para estudiar los aspectos técnicos, de explotación y tarifarios; publica normativa sobre los mismos, con vista a la normalización de las telecomunicaciones a nivel mundial.

  26. IEEE • Define la tecnología de redes de área local y redes de área metropolitana; mediante el uso de los dos niveles inferiores de la arquitectura OSI (capas física y de enlace de datos)especificando sus normas de funcionamiento en una WLAN.

  27. V.24/EIA-232-F • Creada en 1962, para cortas distancias, con bajas velocidades de transmisión. • Es una de las interfaces más utilizadas.

  28. RS 422 / RS 423 • Creada en 1965, para distancias medias, con velocidades medias de transmisión. • Se utilizan ampliamente los receptores de entradas diferenciales.

  29. RS 485 • Introduce la multiplicidad de transmisores y receptores en la misma línea. • Permiten hasta 32 transmisores y 32 receptores. • Se logran velocidades de hasta 10 Mbps hasta 40 pies y 100 kbps para 4000 pies.

  30. Recomendaciones y series El UIT-T divide su trabajo normativo en categorías, cada una de las cuales viene identificada por una letra que se conoce como serie. Las Recomendaciones están numeradas dentro de cada serie, por ejemplo V.90. Las series de las Recomendaciones del UIT-T y el tema a que aplican son las siguientes: • Serie A Organización del trabajo del UIT-T. • Serie B Medios de expresión: definiciones, símbolos, clasificación. • Serie C Estadísticas generales de telecomunicaciones. • Serie D Principios generales de tarificación. • Serie E Explotación general de la red, servicio telefónico, explotación del servicio y factores humanos. • Serie F Servicios de telecomunicación no telefónicos. • Serie G Sistemas y medios de transmisión, sistemas y redes digitales • Serie H Sistemas audiovisuales y multimedia. • Serie I Red digital de servicios integrados (RDSI). • Serie J Transmisiones de señales radiofónicas, de televisión y de otras señales multimedios.

  31. Serie K Protección contra las interferencias. • Serie L Construcción, instalación y protección de los cables y otros elementos de planta exterior. • Serie M Red de Gestión de las Telecomunicaciones (RGT) y mantenimiento de redes: sistemas d • transmisión, circuitos telefónicos, telegrafía, facsímil y circuitos arrendados internacionales. • Serie N Mantenimiento: circuitos internacionales para transmisiones radiofónicas y de televisión. • Serie O Especificaciones de los aparatos de medida. • Serie P Calidad de transmisión telefónica, instalaciones telefónicas y redes locales. • Serie Q Conmutación y señalización. • Serie R Transmisión telegráfica. • Serie S Equipos terminales para servicios de telegrafía. • Serie T Terminales para servicios de telemática. • Serie U Conmutación telegráfica. • Serie V Comunicación de datos por la red telefónica. • Serie X Redes de datos y comunicación entre sistemas abiertos y seguridad. • Serie Y Infraestructura mundial de la información, aspectos del protocolo Internet y Redes de la próxima generación. • Serie Z Lenguajes y aspectos generales de soporte lógico para sistemas de telecomunicación.
