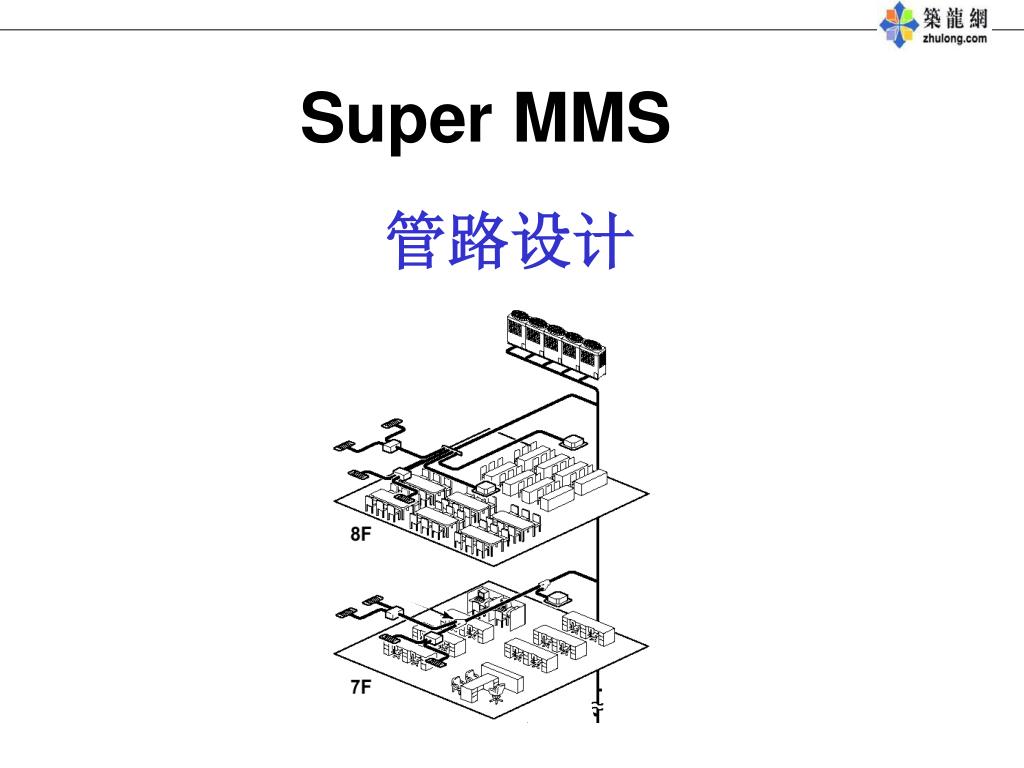

  1. Super MMS 管路设计

  2. 管路设计的6个步骤 从室内机的位置和容量开始 1. 决定配管方案 (分配器 –Y 分歧管 – 组合) 2. 确定是否在限定内 (长度 & 高度差) 3. 决定冷媒管的尺寸 • 决定冷媒管的尺寸和选择管路的连接方式 • 决定冷媒追加量 6. 确认冷媒的安全性

  3. 管路设计的6个步骤 从室内机的位置和容量开始 1. 决定配管方案 (分配器 –Y 分歧管 – 组合) 2. 确定是否在限定内 (长度 & 高度差) 3. 决定冷媒管的尺寸 • 决定冷媒管的尺寸和选择管路的连接方式 • 决定冷媒追加量 6. 确认冷媒的安全性

  4. 1. Y分歧管 First some terms that we will be using

  5. 2. 分配器

  6. 3. Y分歧管 + 分配器

  7. 4.分配器 + Y分歧管

  8. 5.分配器 + 分配器

  9. 决定最好的管路方案取决于室内机 的应用和规划和各种管路分配的优点 Super MMS = 更灵活

  10. 优点 使用更少的管道 缺点 焊接点变多 接头相对较贵 下接Y分歧管 典型应用 当室内机呈线形排列且相距较远。 焊接不成问题。

  11. 优点 焊接部位少 总体比Y分歧管要花费少 缺点 管道长度增加 可能使追加氟利昂量增加 下接分配器 典型应用 当室内机成群且相应间距相等。 焊接部位比Y分歧管少。

  12. 优点 使用更少的管道 是较好的折衷案 缺点 有更多的焊接点 接头相对较贵 下接Y分歧管+ 分配器 典型应用 当一群4到8台的室内机离其他机器较远时。 其他的室内机的间距不一。

  13. 优点 较少的焊接点 比全部用Y分歧管有较小的接头费用 缺点 可能导致管长增加 可能导致追加氟利昂量增加 下接分配器 + Y分歧管 典型应用 当室内机普遍在一群内，但数字大于4小于。 1或2台室内机远离群体。

  14. 优点 较少的焊接点 比全部用Y分歧管有较小的接头费用 缺点 可能导致管长增加 可能导致追加氟利昂量增加 下接分配器 + 分配器 典型应用 当室内机普遍位于多个小容量的群体中。

  15. 管路设计的6个步骤 从室内机的位置和容量开始 1. 决定配管方案 (分配器 –Y 分歧管 – 组合) 2. 确定是否在限定内 (长度 & 高度差) 3. 决定冷媒管的尺寸 • 决定冷媒管的尺寸和选择管路的连接方式 • 决定冷媒追加量 6. 确认冷媒的安全性

  16. 允许限定

  17. Lc La Lb LB Ld LA L1 L2 L7 a b c d e L3 L6 L5 L4 g h i j f 总长 <= 300m ( MMS 250m )

  18. Lc La Lb LB Ld LA L1 L2 L7 a b c d e L3 L6 L5 L4 g h i j f 最远等量长度 <= 175m ( MMS 125m )

  19. Lc La Lb LB Ld LA SMMS L1 L2 L7 Differentiation a b c d e L3 L6 L5 L4 g h i j f 从第一分支器的最远等量长度 <= 65m ( MMS 50m ) 大金和他社只有 40 米

  20. Start at This point Lc La Lb LB Ld LA L1 L2 L7 a b c d e L3 L6 L5 L4 g h i j f 室外机之间的等量长度 <= 25m ( MMS 20m )

  21. Lc La Lb LB Ld LA L1 L2 L7 a b c d e L3 L6 L5 L4 g h i j f 主管等量长度 <= 85m ( MMS 50m ) [NOTE] For 46, 48HP, <= 70m

  22. 从机器到最近的T接头

  23. Lc La Lb LB Ld LA L1 L2 L7 a b c d e L3 L6 L5 L4 g h i j f 室外机最大管长 <= 10m ( MMS 10m )

  24. Lc La Lb LB Ld LA L1 L2 L7 a b c d e L3 L6 L5 L4 g h i j f 室内机最大管长 <= 30m ( MMS 30m )

  25. 高差

  26. 什么是 “高差” 室外机高差 : H3 室内外机的高差 : H1 室内机高差 : H2

  27. 室内外高差 : H1 室外机上置 最大室内外高差 <= 50m ( MMS 50m )

  28. [注意] 如果室内机高差H2 超过 3m, 设定H1 小于 30m. H2 Lift between outdoor unit and indoor unit : H1 最大室内外高差 <= 40m 室外机下置 ( MMS 30m )

  29. SMMS Differentiation Lift between indoor units : H2 最大室内机高差 <= 30m

  30. Lift between outdoor units : H3 最大室外机高差 <= 5m ( MMS 4m )

  31. 供参考 Follower Unit 3 Follower Unit 1 Follower Unit 2 Header unit (d) Connecting piping of indoor unit Lift between outdoor units : H3 (a) (c) (b) Lc La Lb T- joint LB Ld LA Main connecting piping between outdoor units Farthest piping length between outdoor units : Lo 管长和高差 Main piping Branching header L1 Branching piping: L2 Connecting piping of indoor unit 1st branch Y- joint L7 Lift between outdoor unit and indoor unit : H1 a b c d e L3 Indoor units Farthest piping length : L Farthest piping length from 1st branch : Li Lift between indoor units : H2 L6 L5 Y- joint L4 g h i j f Indoor units

  32. 概要 确保在应用时在限制范围内.

  33. 管路设计的6个步骤 从室内机的位置和容量开始 1. 决定配管方案 (分配器 –Y 分歧管 – 组合) 2. 确定是否在限定内 (长度 & 高度差) 3. 决定冷媒管的尺寸 • 决定冷媒管的尺寸和选择管路的连接方式 • 决定冷媒追加量 6. 确认冷媒的安全性

  34. 术语的定义可参考设计手册的第20页 1. 室外机连接管 2. 室外机间连接管 管径 3. 主管 4. 分支管 5. 室内机接管

  35. 术语的定义可参考设计手册的第20页 主机 副机1 副机2 副机3 1. 室外机连接管 2. 室外机间连接管 室外机连接管 管径 3. 主管 4. 分支管 5. 室内机接管

  36. 术语的定义可参考设计手册的第20页 Header unit Follower Unit 3 Follower Unit 1 Follower Unit 2 管径 1. 室外机连接管 2. 室外机间连接管 平衡管 3. 主管 4. 分支管 室外机间连接管 5. 室内机接管

  37. 术语的定义可参考设计手册的第20页 Header unit Follower Unit 1 Follower Unit 3 Follower Unit 2 管径 1. 室外机连接管 2. 室外机间连接管 3. 主管 主管 4. 分支管 从最后一个T接头到第一个分支器之间的为主管 5. 室内机接管

  38. Branching piping Indoor units Indoor units 术语的定义可参考设计手册的第20页 管径 1. 室外机连接管 2. 室外机间连接管 3. 主管 4. 分支管 5. 室内机接管 分配给2台或以上的室内机的铜管

  39. Indoor unit connecting piping Indoor units Indoor units Definition of TermsWe will be referring to page 20 of the Design Guide 管径 1. 室外机连接管 2. 室外机间连接管 3. 主管 4. 分支管 5. 室内机接管 分配给1台室内机的铜管

  40. 下游 下游 术语的定义可参考设计手册的第20页 • 容量代码 = HP • 容量等级 = 以名义值Btu/h定的型号名 • 表 1 到 5 表明了不同部分的选管 (6) Branching header (4) Branching piping Follower Unit 1 Header unit (4) Follower Unit 3 Follower Unit 2 (5) Indoor unit connecting piping (5) (5) (5) (5) Indoor units 1st branch (6) Y- joint (2) (6) T- joint (6) (6) (4) (1) Outdoor unit connecting piping (1) (1) (1) (6) (4) (6) (4) (3) Main piping (2) Connecting piping between outdoor units (2) (5) (5) (5) (5) (5) Indoor units

  41. 管路设计 Follower Unit 1 Header unit Follower Unit 3 Follower Unit 2 Indoor units (1) Outdoor unit connecting piping (1) (1) (1) 1.室外机连接管 Indoor units (Table 1)

  42. 管路设计 Follower Unit 1 Header unit Follower Unit 3 Follower Unit 2 Indoor units (2) 2.室外机间连接管 (2) Connecting piping between outdoor units (2) Indoor units (Table 2)

  43. 管路设计 Follower Unit 1 Header unit Follower Unit 3 Follower Unit 2 Indoor units (3) Main piping Indoor units (Table 3) 3.主管

  44. (4) Branching piping 管路设计 Follower Unit 1 Header unit (4) Follower Unit 3 Follower Unit 2 Indoor units (4) (4) (4) (4) (Table 4) Indoor units 4.分支管 如果室内机的总容量代码超过室外机，用室外机的容量代码.

  45. Piping design Follower Unit 1 Header unit Follower Unit 3 Follower Unit 2 (5) Indoor unit connecting piping (5) (5) (5) (5) Indoor units (5) (5) (5) (5) (5) (Table 5) Indoor units 5.室内机接管 007 to 012 type的气管尺寸随管长变化.

  46. 管路设计的6个步骤 从室内机的位置和容量开始 1. 决定配管方案 (分配器 –Y 分歧管 – 组合) 2. 确定是否在限定内 (长度 & 高度差) 3. 决定冷媒管的尺寸 • 决定冷媒管的尺寸和选择管路的连接方式 • 决定冷媒追加量 6. 确认冷媒的安全性

  47. Y-分歧管 分配器 接头形式 用于室外机的T接头

  48. 分支器的选择 (6) Branching header Follower Unit 1 Header unit Follower Unit 3 Follower Unit 2 Indoor units (6) T- joint (6) (6) (6) (6) (6) Y- joint Indoor units

  49. Follower Unit 1 Follower Unit 3 Follower Unit 2 Header unit 管路设计 3.用于室外机的T接头 RBM-BT13E 3pcs T接头数量 = ( 室外机数量 ) - 1

  50. 概要 接头选择按照下表.
